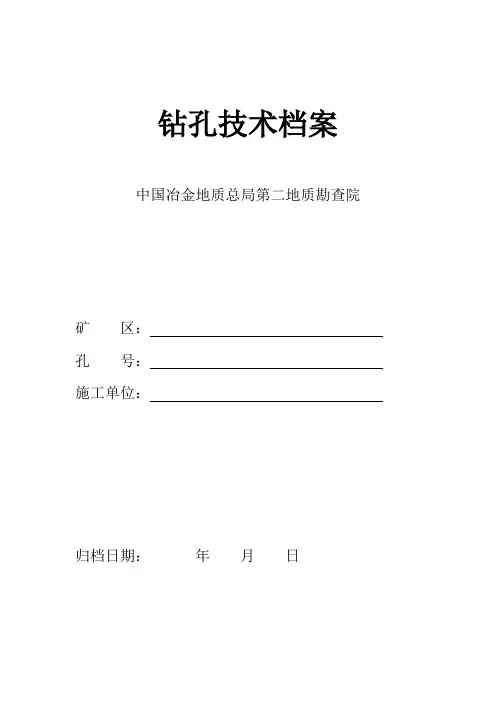

钻孔技术档案(附表)

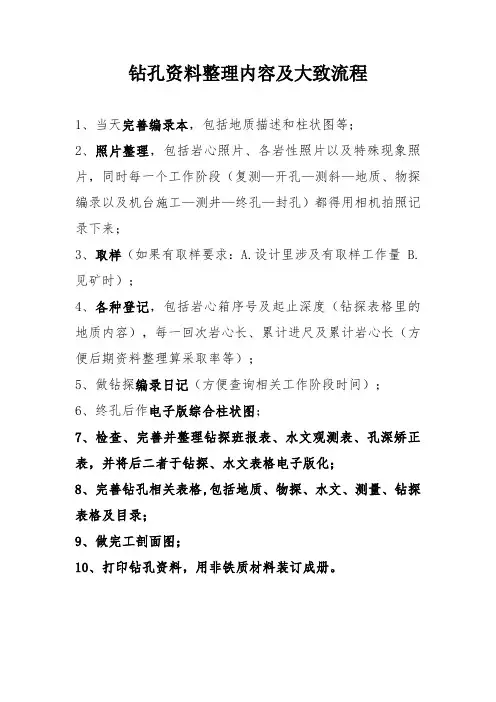

钻孔资料整理内容及大致流程
1、当天完善编录本，包括地质描述和柱状图等；
2、照片整理，包括岩心照片、各岩性照片以及特殊现象照片，同时每一个工作阶段（复测—开孔—测斜—地质、物探编录以及机台施工—测井—终孔—封孔）都得用相机拍照记录下来；
3、取样（如果有取样要求：A.设计里涉及有取样工作量 B.见矿时）；
4、各种登记，包括岩心箱序号及起止深度（钻探表格里的地质内容），每一回次岩心长、累计进尺及累计岩心长（方便后期资料整理算采取率等）；
5、做钻探编录日记（方便查询相关工作阶段时间）；
6、终孔后作电子版综合柱状图；
7、检查、完善并整理钻探班报表、水文观测表、孔深矫正表，并将后二者于钻探、水文表格电子版化；
8、完善钻孔相关表格,包括地质、物探、水文、测量、钻探表格及目录；
9、做完工剖面图；
10、打印钻孔资料，用非铁质材料装订成册。

备注：
1、完整的一套钻孔资料包括钻孔设计指示书、岩心照片、综合柱状图、完工剖面图、五大类型表格及目录；
2、严格来说，钻孔终孔7天时间内要将所有资料完善；
3、内部资料，谨慎外传；
4、暂时想到这些，仅供参考，有待完善。

钻孔施工报告项目名称：孔号：位置：坐标：孔口标高：施工单位：机长：现场技术人员：钻探时间：自：年月日至：年月日目录1、设计书2、地质技术予设3、开孔通知书4、岩心编录5、简易水文地质观测6、抽水试验结构记录7、抽水前静止水位观测8、钻孔抽水试验观测记录9、钻孔抽水试验恢复水位观测记录10、钻孔（井）下管记录11、钻孔（井）下泵记录12、计算数据及成果13、钻孔（井）验收书14、施工小结设计书地质技术予设开孔通知书号机台：根据施工安排，你已移机至号钻孔位置上，该孔设计孔深为米，经现场技术人员核查，钻机施工位置符合要求，现准许开钻，钻进中请按相关要求施工，并接受技术人员的质量管理，在到达设计孔深后及时报请验收人员进行终孔。

特此通知。

（本通知书一式两份，机台一份，存档一份。

）现场技术人员签字：签字日期：年月日机台负责人签字：签字日期：年月日号孔拆装线开孔通知书号机台：根据施工安排，你已移机至号钻孔位置上，该孔设计孔深为米，经现场技术人员核查，钻机施工位置符合要求，现准许开钻，钻进中请按相关要求施工，并接受技术人员的质量管理，在到达设计孔深后及时报请验收人员进行终孔。

特此通知。

（本通知书一式两份，机台一份，存档一份。

）现场技术人员签字：签字日期：年月日机台负责人签字：签字日期：年月日岩心编录简易水文地质观测记录抽水前静止水位观测记录钻孔抽水试验观测记录孔号：第次降深抽水抽水前由孔口算起静止水位深度：m钻孔抽水试验后恢复水位观测记录抽水试验结构记录钻孔（井）下管记录表孔（井）号：孔深：m时间：年月日钻孔（井）下泵记录计算数据及成果抽水试验曲线钻孔（井）验收书由地矿双城工程勘察院北方工程勘察总公司在《七台河市城市应急供水工程》中完成供水钻孔（井）施工，供水钻孔（井）参数如下：1、成孔（井）孔号：2、终孔（井）日期：年月日3、含水层岩性：，位置：（m）至（m）4、抽水试验涌水量（m3/d），降深（m），最大推算涌量(m3/d)，推算降深（m）。

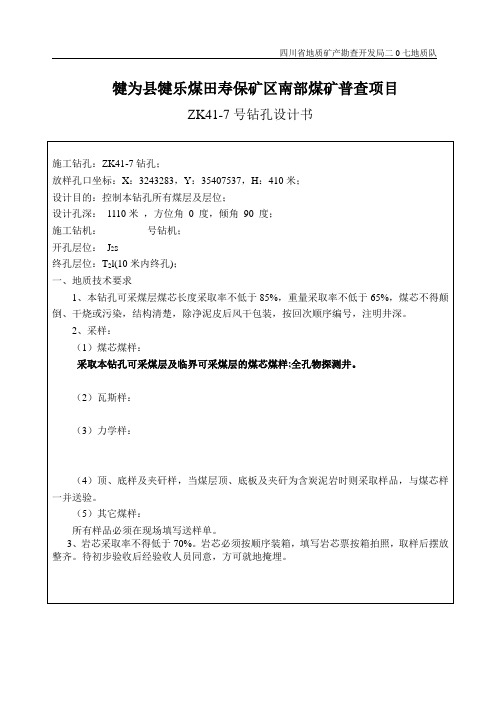

四川省地质矿产勘查开发局二0七地质队犍为县犍乐煤田寿保矿区南部煤矿普查项目ZK41-7号钻孔设计书矿区钻孔定位和钻机安装通知书207队钻探公司：按照地质设计于41 勘探线上布置了ZK41-7 孔，设计1110 米，方位角0 度，倾角90 度。

其它要求：见钻孔设计。

____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ________________________________________________地质_______________ 探矿_______________水文地质_______________ 批准_______________测量_______________2014年月日ZK41-7 钻孔开孔检收单号钻机年月日验收安全交底单项目名称：犍为县犍乐煤田寿保矿区南部煤矿普查犍为县犍乐煤田寿保矿区南部煤矿普查矿区钻孔开钻通知书__________钻机：按照设计于41 勘探线上布置的ZK41-7 孔，现已安装完毕，设计孔深1110 米，开孔直径150毫米，方位角度，倾角90度。

其它：____________________________________________________________________ ____________________________________________________________________ ____________________________________________________________________ ________________________________以上各项，经我们检查，符合要求，同意执行开钻。

＿＿＿区＿＿＿号钻孔施工设计时代深度厚度预想柱状实际柱状要求采取率岩性特征设计要求及施工措施地质组：地质员：钻探施工负责人：年月日＿＿＿号钻孔放孔通知及坐标测量成果表孔位坐标经距纬距标高发出方接收方经办人批准人经办人接收时间设计实际误差备注：钻孔开孔通知书＿＿＿＿钻机施工的＿＿＿＿＿＿调查区＿＿＿＿号钻孔经现场核查已经完成了下列准备工作，同意开钻。

1.临时征地工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2.修路平场工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

3.设备安装工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4.表格准备工作囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

5.孔位坐标检查囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

6.安全工作检查囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

7.钻孔设计到场囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

8.地质员已确定囗：＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

在施工中，注意下列事项：1.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

3.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

5.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

在施工中，遇有下列情况应向地质组报告：1.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

2.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

3.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

4.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

5.＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。

表B13 矿区矿段ZK 原始地质编录表（封面）设计孔深 m 终孔孔深 m设计方位角度终孔方位角度设计倾角度终孔倾角度施工单位及钻机号钻机类型开孔日期年月日终孔日期年月日孔口座标X= Y= H=始于年月日编录人检查人年月日止于年月日. .湖南省市县金矿普查钻孔原始地质编录目录地质资料检查卡片表B25 矿区ZK 地质技术设计书设计孔深钻孔类别设计方位角施工机号设计倾角钻机类别项目技术负责：施工单位：水文地质组长：钻探技术员：地质编录员：机长：年月日年月日表B26 矿区ZK 定位和机械安装通知书批准按照地质设计于勘探线（或其坐标X Y H ）布置了ZK 孔设计深度米.方位角 .倾角其它要求：项目技术负责：钻机机长地质编录员安装队长水文地质组长测量组长年月日于年月日开始工作于年月日安装完毕。

安装队长（机长）表B27 矿区开孔检查验收单号钻机表B28 矿区ZK见矿预告通知单预计见矿孔深和顶底板情况：采取矿心注意事项：地质编录员项目技术负责机长年月日表B31 矿区ZK 终止通知书经研究决定 ZK 于深度米处停止钻进。

终止原因：终止后的要求（存在问题及处理意见）：地质编录员探矿组长项目技术负责水文地质组长（员）年月日已于年月日停钻.孔深米。

机长表B17 孔深校正测量记录表项目(矿区)名称：孔号：ZK 第页记录人：日期：检查人：日期：表B18 钻孔测斜结果表项目(矿区)名称: 孔号ZK 测量日期年月日测井负责人：地质编录：项目负责人：. .表B33 矿区ZK 封孔设计书地质编录员：项目技术负责：日期：钻探机长：日期：. .表B19 钻孔简易水文观测记录表项目（矿区）名称：钻孔号钻机号第页水源箱面积：井口套管或止水套管孔径与下入深度：. .钻孔稳定水位观测记录表机长：班长：审核：观测：. .表B34 矿区 ZK 封闭报告书注：1、要说明水泥变质没有.沙子淘洗干净没有；2、木塞下入.水泥沙浆下送情况要详细说明。

. .表B35 矿区 ZK 拆迁通知书ZK 孔已结束施工.经初步验收.同意拆迁。

钻孔定位通知书根据地质设计，布置了钻孔号，位于号勘探线，孔口坐标X= ，Y= ，H= ，请定测孔位。

填发：接收：技术负责：年月日钻孔施工通知书大队：分队（工区）：工作区（矿区）：根据地质设计，布置了钻孔号，位于号勘探线，孔口坐标X= ，Y= ，H= 。

设计钻孔的倾角度，方位角度。

孔深 m，开孔直径mm，终孔直径 mm。

其他：。

以上各项经检查后，同意由钻机施工。

项目负责：技术负责：地质员：测量员：钻探技术员：钻机机长：年月日号钻机于年月日施工的号钻孔，由于需从 m至 m补取矿心，请组织进行。

补取矿心具体要求：地质员钻探技术员技术负责钻机机长年月日单位：地（矿）区：号钻机：于年月日施工的号钻孔原定深度 m，方位角度，倾角度，现因为：决定变更如下：深度 m，方位角度，倾角度。

项目负责：技术负责：地质员：钻探技术员：钻机机长：年月日钻孔终止通知书经研究决定号钻孔于 m处停止钻进。

钻孔终止原因：终孔后的要求：项目负责：技术负责：地质员：物探员：水文地质员：测量员：钻探技术员：钻机机长：年月日岩（矿）心验收单收到号机送来矿（地）区号孔岩（矿）心箱1 岩心总长 m；矿心总长 m。

2 回次自次至次3 岩心箱号自号至号钻机机长：地质组长：护送人：接收人：年月日。

-可编辑修改-钻孔封孔设计和封孔记录表项目负责：地质员：钻探技术员：技术负责：水文地质员：钻机机长：年月日钻孔质量验收书单位：验收日期：年月日岩（矿）心物探编录记录表地（矿）区钻孔号测量者年月日仪器型号仪器编号换算系数（nC·kg-1·h-1/cps）：稳定性检查工作前：平均值：工作后：平均值：第页钻孔见矿预告通知书矿区：预计见矿孔深和顶底板情况：采取矿心注意事项：地质员地质组长钻探技术员年月日实际见（未见）矿孔深自 m至 m止，矿层厚度为 m。

地质员钻机机长年月日欢迎您的下载，资料仅供参考！致力为企业和个人提供合同协议，策划案计划书，学习课件等等打造全网一站式需求。

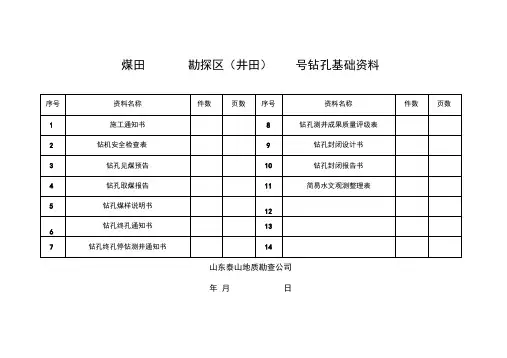

煤田勘探区（井田）号钻孔基础资料山东泰山地质勘查公司年月日钻机:项目部研究决定由你钻机施工 __________ 矿井 __________ 号钻孔，该孔为 __________ 。

一、 设计地质任务1、 孔位坐标经距： _________________ 纬距： ________________ 。

2、 设计终孔深度：，设计终孔层位：。

3、 厚度》 ____ m 的煤层进行采取全层 ______________________________________ 送样化验，厚度》3m 的煤层必须分层采样、送检。

4、 进行简易水文观测、 ______________________________________ 。

5、 进行常规测井（包含的参数：视（聚焦）电阻率、自然电位、视密度（散射伽马长、短源距）、自然伽马、井径、井斜 __________________________________二、 注意事项1、 取准取好原始地质资料，终孔深度是根据附近孔地质资料确定，会有一定变化，要按照设计终孔层位，确定是否需要终孔。

2、 按规程进行岩、煤芯管理，拍照，不经项目部同意不得随意倾倒、处理。

3、 如遇涌、漏水情况及时通知项目部并进行详细的观测、记录。

4、 保证取煤质量和地质资料的准确、完整性，在钻孔终孔之前，解决所有地质问题。

5、 对于可采和临近可采煤层，如果地质鉴定与测井解释成果不一致时，对于有争议的部位采小样送样、化验，根据化验结果确定正确的一方。

6、 施工单位必须认真执行煤田钻探规程，严防各类安全事故，不具备施工条件、缺少瓦斯罐及解析仪时，必须停钻整备，经验收合格后方可恢复。

7、 钻孔终孔、封孔必须经项目负责人同意。

接受人:施工通知书通知人:钻机安全检查表工程名称 钻机编号工程地点 机长注：1.检查结果合格不合格“$'整改结果合格不合格备注说明情况2.安全员不真实填写检查结果，弄虚作假，不履行职责，要追究责任给予经济处罚和行政处理见煤预告书（存根）见煤预告书_________ 小队（钻机）：根据你队（钻机）施工之 __________ 区 ________ 孔岩层情况， 预计于 ________ 米至 ________ 米，将见到第 _________ 层煤，煤厚约 _______ 。

地质钻孔基本信息清查表说明：钻孔资料保管单位基本信息只需填一份，项目基本信息按地质钻孔涉及的实际项目数填写，钻孔基本信息按本单位掌握的实际地质钻孔数量填写。

地质钻孔基本信息清查表说明附件3地质钻孔基本信息清查表填表范例附件4地质钻孔基本信息清查汇总表说明：此表用于2011年底各省（区、市）统计上报阶段性成果，由采集系统自动生成。

附件5地质钻孔基本信息清查技术要求一、下载数据采集系统及有关材料途径登录国土资源部门户网站（），下载以下材料：（一）“地质钻孔基本信息数据采集系统”安装程序;（二）地质钻孔基本信息数据采集系统用户使用手册。

二、质量监控具体要求（一）各省（区、市）技术支撑单位负责查阅本省（区、市）三项调查（即矿产资源潜力评价、矿产资源利用现状调查、矿业权核查）成果以及省级地质资料馆保管的成果地质资料，从中查找出有“钻探工作量”的项目，并摘录其中的钻孔基本信息，然后与本省（区、市）钻孔信息保管单位上报的钻孔基本信息进行核实对比，查找出钻孔信息保管单位漏填写的地质工作项目和钻孔有关信息，并将有关漏填写的项目信息反馈钻孔信息保管单位，要求钻孔信息保管单位补充填写、上报。

（二）各省（区、市）国土资源主管部门负责组织专家，在技术支撑单位上报的成果中抽取一定比例的钻孔，并对照原始地质资料进行检查，发现问题后，要求钻孔基本信息填报单位按要求及时修改、上报。

三、数据录入要求将钻孔基本信息数据录入到“全国地质钻孔基本信息数据采集系统”中，生成数据报盘文件，刻盘上报。

具体要求如下：（一）安装“地质钻孔基本信息数据采集系统”，录入保管单位基本信息表、项目基本信息表、钻孔基本信息表。

（二）生成数据报盘文件：使用采集系统的“数据备份”功能，生成数据库文件，刻盘上报。

（三）使用采集系统“数据报表”功能，生成基本信息报表，可打印输出。

（四）使用采集系统的“数据追加”功能，生成汇总的数据库。

利用“数据备份”功能，生成汇总的数据库文件，刻盘上报。
