气门传动组的拆装与检修(新).

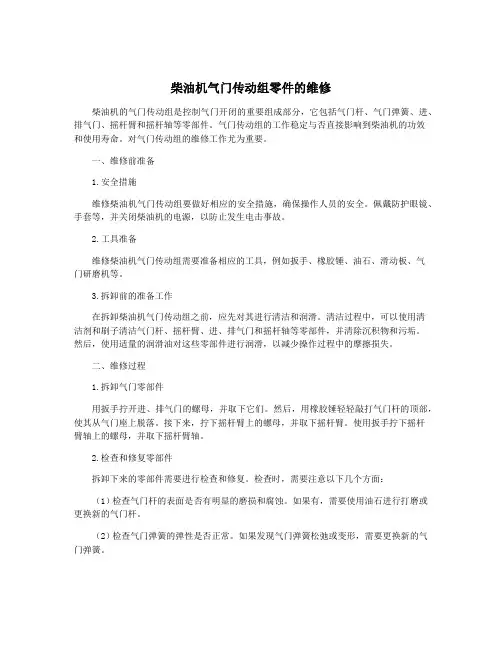

柴油机气门传动组零件的维修柴油机的气门传动组是控制气门开闭的重要组成部分，它包括气门杆、气门弹簧、进、排气门、摇杆臂和摇杆轴等零部件。

气门传动组的工作稳定与否直接影响到柴油机的功效和使用寿命。

对气门传动组的维修工作尤为重要。

一、维修前准备1.安全措施维修柴油机气门传动组要做好相应的安全措施，确保操作人员的安全。

佩戴防护眼镜、手套等，并关闭柴油机的电源，以防止发生电击事故。

2.工具准备维修柴油机气门传动组需要准备相应的工具，例如扳手、橡胶锤、油石、滑动板、气门研磨机等。

3.拆卸前的准备工作在拆卸柴油机气门传动组之前，应先对其进行清洁和润滑。

清洁过程中，可以使用清洁剂和刷子清洁气门杆、摇杆臂、进、排气门和摇杆轴等零部件，并清除沉积物和污垢。

然后，使用适量的润滑油对这些零部件进行润滑，以减少操作过程中的摩擦损失。

二、维修过程1.拆卸气门零部件用扳手拧开进、排气门的螺母，并取下它们。

然后，用橡胶锤轻轻敲打气门杆的顶部，使其从气门座上脱落。

接下来，拧下摇杆臂上的螺母，并取下摇杆臂。

使用扳手拧下摇杆臂轴上的螺母，并取下摇杆臂轴。

2.检查和修复零部件拆卸下来的零部件需要进行检查和修复。

检查时，需要注意以下几个方面：（1）检查气门杆的表面是否有明显的磨损和腐蚀。

如果有，需要使用油石进行打磨或更换新的气门杆。

（2）检查气门弹簧的弹性是否正常。

如果发现气门弹簧松弛或变形，需要更换新的气门弹簧。

修复时，可以使用油石对气门杆、进、排气门和摇杆臂进行打磨，以恢复其表面的平整度。

如果发现气门弹簧松弛或变形，需要更换新的气门弹簧。

如果其他零部件损坏较为严重，建议更换新的零部件。

在组装气门零部件之前，需要将它们进行清洁，并涂抹适量的润滑油。

然后按照以下步骤进行组装：（1）将摇杆臂轴插入摇杆臂，并用扳手拧紧螺母。

（3）将进、排气门装上气门杆，并用橡胶锤轻轻敲打气门，使其牢固地固定在气门座上。

（4）用扳手拧紧进、排气门上的螺母。

4.检查和调整气门传动组在组装完气门传动组之后，需要对其进行检查和调整，以确保其工作正常。

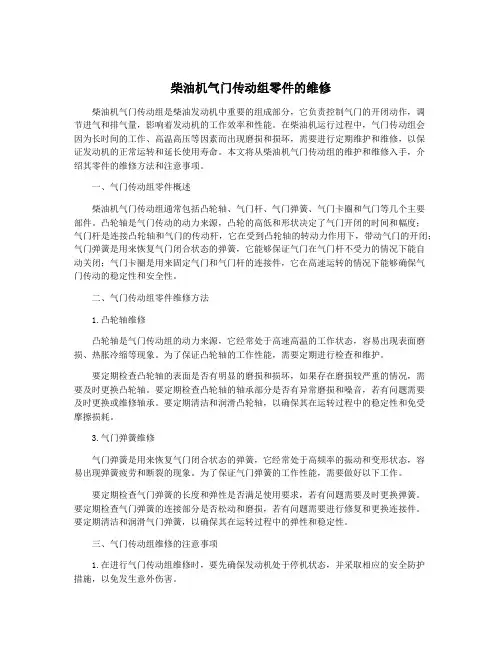

柴油机气门传动组零件的维修柴油机气门传动组是柴油发动机中重要的组成部分，它负责控制气门的开闭动作，调节进气和排气量，影响着发动机的工作效率和性能。

在柴油机运行过程中，气门传动组会因为长时间的工作、高温高压等因素而出现磨损和损坏，需要进行定期维护和维修，以保证发动机的正常运转和延长使用寿命。

本文将从柴油机气门传动组的维护和维修入手，介绍其零件的维修方法和注意事项。

一、气门传动组零件概述柴油机气门传动组通常包括凸轮轴、气门杆、气门弹簧、气门卡圈和气门等几个主要部件。

凸轮轴是气门传动的动力来源，凸轮的高低和形状决定了气门开闭的时间和幅度；气门杆是连接凸轮轴和气门的传动杆，它在受到凸轮轴的转动力作用下，带动气门的开闭；气门弹簧是用来恢复气门闭合状态的弹簧，它能够保证气门在气门杆不受力的情况下能自动关闭；气门卡圈是用来固定气门和气门杆的连接件，它在高速运转的情况下能够确保气门传动的稳定性和安全性。

二、气门传动组零件维修方法1.凸轮轴维修凸轮轴是气门传动组的动力来源，它经常处于高速高温的工作状态，容易出现表面磨损、热胀冷缩等现象。

为了保证凸轮轴的工作性能，需要定期进行检查和维护。

要定期检查凸轮轴的表面是否有明显的磨损和损坏，如果存在磨损较严重的情况，需要及时更换凸轮轴。

要定期检查凸轮轴的轴承部分是否有异常磨损和噪音，若有问题需要及时更换或维修轴承。

要定期清洁和润滑凸轮轴，以确保其在运转过程中的稳定性和免受摩擦损耗。

3.气门弹簧维修气门弹簧是用来恢复气门闭合状态的弹簧，它经常处于高频率的振动和变形状态，容易出现弹簧疲劳和断裂的现象。

为了保证气门弹簧的工作性能，需要做好以下工作。

要定期检查气门弹簧的长度和弹性是否满足使用要求，若有问题需要及时更换弹簧。

要定期检查气门弹簧的连接部分是否松动和磨损，若有问题需要进行修复和更换连接件。

要定期清洁和润滑气门弹簧，以确保其在运转过程中的弹性和稳定性。

三、气门传动组维修的注意事项1.在进行气门传动组维修时，要先确保发动机处于停机状态，并采取相应的安全防护措施，以免发生意外伤害。

柴油机气门传动组零件的维修柴油机气门传动系统是发动机的关键部件之一，其工作状态直接影响着发动机的性能和工作效率。

气门传动组由气门、气门弹簧、气门导杆、气门盖等部件组成，这些部件在发动机运转时需要承受高温、高压和高速运动的影响，容易出现损坏和磨损。

定期对气门传动组进行维修和保养显得尤为重要。

一、维修前的准备工作1.检查气门传动组的工作状态，包括气门的启闭是否灵活，气门弹簧是否有变形和裂纹，气门导杆是否有磨损和变形等。

2.确认需要更换的零件型号和数量，以免缺少必要的零件造成维修工作无法进行。

3.准备好必要的维修工具和辅助工具，以便能够顺利地进行维修工作。

1. 卸下气门盖和气门弹簧首先需要将气门盖螺丝逐一拧松，并将气门盖取下。

然后使用专用的气门弹簧卸下工具将气门弹簧逐一卸下，注意排放小心不要遗失。

2. 检查气门导杆和气门将气门导杆和气门取出，检查气门导杆的磨损和变形情况，确保气门导杆的工作状态良好。

同时检查气门的磨损情况，如有磨损情况严重的，需要及时更换。

3. 更换气门弹簧根据需要更换的气门弹簧型号进行更换，将新的气门弹簧逐一安装到气门上，并使用专用工具将气门弹簧压缩装入，确保安装位置正确。

4. 安装气门盖将气门盖放置到气门上，然后将气门盖螺丝逐一拧紧，确保拧紧力度均匀，以免造成气门盖变形。

5. 调整气门间隙根据发动机的调整要求，使用调整工具对气门间隙进行调整，确保气门的启闭工作正常。

一般来说，调整气门间隙需要在发动机冷却状态下进行，以免发生烫伤的情况。

6. 完成维修后的检查进行维修后，需要再次检查气门传动组的工作状态，确保所有零部件的安装位置正确，紧固力度适当，并且工作状态正常。

维修气门传动组需要一定的专业知识和操作经验，如果您不了解相关的维修方法，建议寻求专业技术人员的帮助。

在维修过程中要特别注意安全，避免发生意外事故。

希望以上内容对您有所帮助，谢谢阅读。

气门组拆装方案1. 概述本文档旨在提供关于气门组拆装步骤的详细说明。

气门组是发动机中的重要部件之一，其正确的拆装方法对发动机的正常运行至关重要。

2. 拆装工具准备在进行气门组的拆装之前，需要准备以下工具：•扳手•螺丝刀•锤子•手套•润滑剂3. 拆解气门组3.1 卸下心柱盖首先，使用扳手卸下心柱盖上的螺丝。

在拆卸过程中需要注意螺丝的松紧情况，尽量不要造成螺丝滑牙。

3.2 拆卸摇臂在卸下心柱盖之后，即可看到摇臂。

使用扳手和螺丝刀将摇臂与气门杆拆解。

拆卸摇臂时需要根据车型和发动机的不同注意相应的拆卸顺序和方法。

3.3 拆卸气门弹簧拆卸摇臂之后，即可看到气门弹簧。

使用专门的气门弹簧拆卸工具，按照安装的顺序一一拆卸。

3.4 拆卸气门机构在拆下气门弹簧后，即可拆卸气门机构。

使用扳手将气门机构螺母拆卸，并慢慢拆卸气门机构。

3.5 清洁和检查在拆解气门组的过程中，需要将所拆下的部件进行仔细清洁，并对其进行检查。

检查时需要注意以下几个方面：•摇臂是否有裂纹或变形•气门弹簧是否有变形或弯曲•气门机构是否有损坏或磨损4. 安装气门组4.1 安装气门机构首先，将清洁后的气门机构装回发动机上，使用扳手将气门机构螺母固定。

注意螺母的紧固力度，不要过紧或过松。

4.2 安装气门弹簧将清洁后的气门弹簧正确安装回位，需要使用专门的工具将其固定在气门机构上。

确保气门弹簧安装的牢固稳定。

4.3 安装摇臂将清洁后的摇臂与气门杆正确连接，要确保连接牢固而不会出现松动。

根据车型和发动机的不同，注意正确的安装顺序和方法。

4.4 安装心柱盖最后，使用扳手将心柱盖上的螺丝固定。

同样地，注意螺丝的紧固力度，不要过紧或过松。

5. 润滑和调整完成气门组的拆卸和安装之后，需要进行润滑和调整工作。

5.1 润滑在拆卸和安装的过程中，润滑剂起着重要的作用。

在部件拆卸和装配时，对摩擦面涂抹适量的润滑剂，以减少磨损和摩擦。

5.2 调整经过拆卸和安装，气门组需要进行相应的调整。

⽓门传动组主要零件的检修⽓门传动组主要零件的检修⽓门传动组的主要功⽤是按照凸轮的外廓形状传递动⼒，使⽓门按时开启和关闭。

⽓门传动组由挺柱、推杆、摇臂、摇臂轴、摇臂座及⽓门间隙调整螺钉组成。

⼀、⽓门传动组主要零件结构特点1．摇臂、摇臂轴。

摇臂的功⽤是将推杆和凸轮传来的运动和作⽤⼒，改变⽅向传给⽓门使其开启。

摇臂装在摇臂轴上，摇臂轴装在摇臂座上，摇臂座固定在⽓缸盖上。

摇臂在摆动过程中承受很⼤的弯矩，因此应有⾜够的强度和刚度以及较⼩的质量。

摇臂是⼀个双臂杠杆，以摇臂轴为⽀点，两臂不等长。

短臂端加⼯有螺纹孔，⽤来拧⼊⽓门间隙调整螺钉。

长臂端加⼯成圆弧⾯，是推动⽓门的⼯作⾯。

2．挺柱。

挺柱是凸轮的从动件，使凸轮的回转运动变为挺柱的直线运动，并将凸轮的推⼒通过推杆和摇臂传到⽓门。

挺柱的结构简单，质量轻。

挺柱上的推杆球⾯⽀座的半径⽐推杆球头半径略⼤，以便在两者中间形成楔形油膜来润滑推杆球头和挺柱上的球⾯⽀座。

3．推杆。

推杆处于挺柱和摇臂之间，其功⽤是将挺柱传来的运动和作⽤⼒传给摇臂。

在凸轮轴下置式的配⽓机构中，推杆是⼀个细长杆件，加上传递的⼒很⼤，所以极易弯曲。

因此，要求推杆有较好的纵向稳定性和较⼤的刚度。

⼆、摇臂和摇臂轴检修1．常见损伤原因摇臂和摇臂轴常见缺陷是摇臂和摇臂轴的磨损。

发⽣的原因：发动机缺少机油或长期缺乏保养，机油不清洁，机油泵⼯作压⼒低是加速⽓门摇臂磨损的重要原因。

发动机配⽓机构的凸轮轴、摇臂⽓门杆及摇臂轴的润滑，都靠缸体后上⾓⼀⼩孔流出的机油进⾏润滑的。

为保证油道的机油压⼒和其它零件的正常润滑，此孔有规定尺⼨，是⼀机油量孔，如果发动机长期缺乏保养，机油过脏、变质都容易将此孔堵塞，轻则造成缸盖上零件，如摇臂等润滑不良，加速磨损，重则使凸轮轴咬死，同样原因如发动机润滑油不⾜或机油泵⼯作压⼒过低，也会使缸盖上的摇臂等零件润滑不良⽽加速磨损。

2．故障表现摇臂和摇臂轴磨损的现象是使⽓门间隙发⽣变化。

3．检查⽅法（1）⽤圆弧半径测量摇臂撞头圆弧，⽤游标卡尺或千分尺测量摇臂撞头，与标准值⽐较。
