电动机绕组故障分析和处理方法绕组是电动机的组成部分，老化，受潮、受热、受侵蚀、异物侵入、外力的冲击都会造成对绕组的伤害，电机过载、欠电压、过电压，缺相运行也能引起绕组故障。
绕组故障一般分为绕组接地、短路、开路、接线错误。
现在分别说明故障现象、产生的原因及检查方法。
一、绕组接地指绕组与铁芯或与机壳绝缘破坏而造成的接地。
1、故障现象机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
2、产生原因绕组受潮使绝缘电阻下降；电动机长期过载运行；有害气体腐蚀；金属异物侵入绕组内部损坏绝缘；重绕定子绕组时绝缘损坏碰铁心；绕组端部碰端盖机座；定、转子磨擦引起绝缘灼伤；引出线绝缘损坏与壳体相碰；过电压（如雷击）使绝缘击穿。
3.检查方法（1）观察法。
通过目测绕组端部及线槽内绝缘物观察有无损伤和焦黑的痕迹，如有就是接地点。
（2）万用表检查法。
用万用表低阻档检查，读数很小，则为接地。
（3）兆欧表法。
根据不同的等级选用不同的兆欧表测量每组电阻的绝缘电阻，若读数为零，则表示该项绕组接地，但对电机绝缘受潮或因事故而击穿，需依据经验判定，一般说来指针在“0”处摇摆不定时，可认为其具有一定的电阻值。
（4）试灯法。
如果试灯亮，说明绕组接地，若发现某处伴有火花或冒烟，则该处为绕组接地故障点。
若灯微亮则绝缘有接地击穿。
若灯不亮，但测试棒接地时也出现火花，说明绕组尚未击穿，只是严重受潮。
也可用硬木在外壳的止口边缘轻敲，敲到某一处等一灭一亮时，说明电流时通时断，则该处就是接地点。
（5）电流穿烧法。
用一台调压变压器，接上电源后，接地点很快发热，绝缘物冒烟处即为接地点。
应特别注意小型电机不得超过额定电流的两倍，时间不超过半分钟；大电机为额定电流的20%-50%或逐步增大电流，到接地点刚冒烟时立即断电。
（6）分组淘汰法。
对于接地点在铁芯心里面且烧灼比较厉害，烧损的铜线与铁芯熔在一起。
采用的方法是把接地的一相绕组分成两半，依此类推，最后找出接地点。

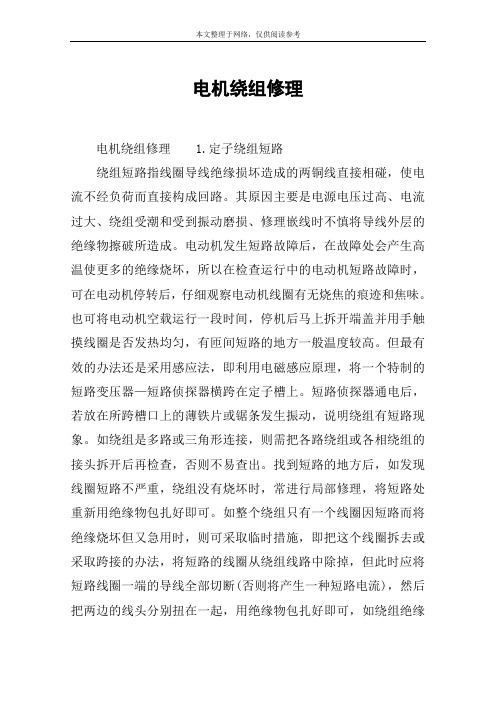

电机绕组修理电机绕组修理 1.定子绕组短路绕组短路指线圈导线绝缘损坏造成的两铜线直接相碰，使电流不经负荷而直接构成回路。
其原因主要是电源电压过高、电流过大、绕组受潮和受到振动磨损、修理嵌线时不慎将导线外层的绝缘物擦破所造成。
电动机发生短路故障后，在故障处会产生高温使更多的绝缘烧坏，所以在检查运行中的电动机短路故障时，可在电动机停转后，仔细观察电动机线圈有无烧焦的痕迹和焦味。
也可将电动机空载运行一段时间，停机后马上拆开端盖并用手触摸线圈是否发热均匀，有匝间短路的地方一般温度较高。
但最有效的办法还是采用感应法，即利用电磁感应原理，将一个特制的短路变压器—短路侦探器横跨在定子槽上。
短路侦探器通电后，若放在所跨槽口上的薄铁片或锯条发生振动，说明绕组有短路现象。
如绕组是多路或三角形连接，则需把各路绕组或各相绕组的接头拆开后再检查，否则不易查出。
找到短路的地方后，如发现线圈短路不严重，绕组没有烧坏时，常进行局部修理，将短路处重新用绝缘物包扎好即可。
如整个绕组只有一个线圈因短路而将绝缘烧坏但又急用时，则可采取临时措施，即把这个线圈拆去或采取跨接的办法，将短路的线圈从绕组线路中除掉，但此时应将短路线圈一端的导线全部切断(否则将产生一种短路电流)，然后把两边的线头分别扭在一起，用绝缘物包扎好即可，如绕组绝缘大部分被烧坏，则需更换新绕组。
2.定子绕组接地的检查与修理绕组接地指绕组与机壳或铁芯之间有相连处。
其原因有线圈受潮、绕组绝缘物失去绝缘作用、电动机长时间超负荷运行造成线圈过热使绝缘物变脆而损坏、嵌线时操作不慎引起导线与铁芯或端盖相碰等。
如绕组有一相接地会使电动机外壳带电，有两相接地则会造成短路将绕组烧坏。
常用灯泡法检查绕组是否接地，检查前需将各相绕组的接头拆开使各相绕组互不相通，然后将灯泡和低压电源(12～36v)串联，一端接在电动机外壳上，另一端轮流接到各相绕组的接头上，如灯泡发亮则表示这一相有绕组接地现象。
电动机绕组损坏的原因及处理方法缺相运行1. 故障现象电机不能起动，即使空载能起起动，转速渐渐上升，有嗡嗡声；电机冒烟发热，并伴有烧焦味。
2. 检查结果拆下电机端盖，可看到绕组端部有1/3或2/3的极相绕组或焦或变成深棕色。
3. 故障缘由及处理方法（1）电动机供电回路熔丝回路接触不良或受机械损伤，致使某相熔丝熔断。
（2）电动机供电回路三相熔丝规格不同，容量小的熔丝烧断。
应依据电动机功率大小，更换为规格相同的熔丝。
（3）电动机供电回路中的开关(隔离开关、胶盖开关等)及接触器的触头接触不良(烧伤或松脱)。
修复并调整动、静触头，使之接触良好。
（4）线路某相缺相。
查出断线处，并连接坚固。
（5）电动机绕组连线间虚焊，导致接触不良。
仔细检查电动机绕组连接线并焊牢。
过载运行1. 故障现象电动机电流超过额定值；电动机温升超过额定温升。
2. 检查结果电机三组绕组全部烧毁；轴承无润滑脂或砂架损坏；定、转子铁心相磨擦，俗称扫膛。
3. 故障缘由及处理方法（1）负载过重时，要考虑适当减载或更换容量合适的电动机。
（2）电源电压过高或过低，需加装三相电源稳压补偿柜。
（3）电机长期严峻受潮或有腐蚀性气体侵蚀，绝缘电阻下降。
应依据详细状况，进行大修或更换同容量、同规格的封闭电动机。
（4）轴承缺油、干磨或转子机械不同心，导致电动机转子扫膛，使电动机电流超过额定值。
首先应仔细检查轴承磨损状况，若不合格需更换新轴承；其次，清洗轴承并注入适量润滑脂。
然后检查电动机端盖，若端盖中心孔因磨损致使转子不同心，应对端盖进行处理或更换。
（5）机构传动部分发生故障，致使电动机过载而烧坏电机绕组。
检查机械部分存在的故障，实行措施处理解决，使之转动敏捷。
绕组接地1. 故障现象电机空载无法起动；电动机供电回路熔丝熔断或开关跳闸。
2. 检查结果定子槽口绕组和铁心有烧伤痕迹，并有铜熔点；槽内绕组与铁心击穿；绕组引出线外皮绝缘损坏。
3. 故障缘由及处理方法（1）电动机在修复时，塞入竹楔不留意，使槽口绕组绝缘破坏；竹楔年久老化，绝缘不良。
电动机绕组故障分析及处理方法作者：李清友来源：《农机使用与维修》2014年第01期电动机绕组的老化、受潮、受热、受侵蚀、异物侵入、外力的冲击，都会造成电动机绕组的伤害，电机过载、欠电压、过电压、缺相运行也能引起绕组故障。
绕组故障一般分为绕组短路、接地、断路、接线错误。
下面根据本人多年的维修经验，对这些故障进行分析，并提出解决办法，以供大家参考。
1．定子绕组短路绕组短路指线圈导线绝缘损坏造成的两铜线直接相碰，使电流不经负荷而直接构成回路。
其原因主要是电源电压过高、电流过大、绕组受潮和受到振动磨损、修理嵌线时不慎将导线外层的绝缘物擦破所造成。
电动机发生短路故障后，在故障处会产生高温使更多的绝缘烧坏，所以在检查运行中的电动机短路故障时，可在电动机停转后，仔细观察电动机线圈有无烧焦的痕迹和焦味。
也可将电动机空载运行一段时间，停机后马上拆开端盖并用手触摸线圈是否发热均匀，有匝间短路的地方一般温度较高。
但最有效的办法还是采用感应法，即利用电磁感应原理，将一个特制的短路变压器—短路侦探器横跨在定子槽上。
短路侦探器通电后，若放在所跨槽口上的薄铁片或锯条发生振动，说明绕组有短路现象。
如绕组是多路或三角形连接，则需把各路绕组或各相绕组的接头拆开后再检查，否则不易查出。
找到短路的地方后，如发现线圈短路不严重，绕组没有烧坏时，常进行局部修理，将短路处重新用绝缘物包扎好即可。
如整个绕组只有一个线圈因短路而将绝缘烧坏但又急用时，则可采取临时措施，即把这个线圈拆去或采取跨接的办法，将短路的线圈从绕组线路中除掉，但此时应将短路线圈一端的导线全部切断(否则将产生一种短路电流)，然后把两边的线头分别扭在一起，用绝缘物包扎好即可，如绕组绝缘大部分被烧坏，则需更换新绕组。
2．定子绕组接地的检查与修理绕组接地指绕组与机壳或铁芯之间有相连处。
其原因有线圈受潮、绕组绝缘物失去绝缘作用、电动机长时间超负荷运行造成线圈过热使绝缘物变脆而损坏、嵌线时操作不慎引起导线与铁芯或端盖相碰等。
电动机绕组接地故障现象及处理方法指绕组与铁心或与机壳绝缘破坏而造成的接地。
1、故障现象机壳带电、控制线路失控、绕组短路发热，致使电动机无法正常运行。
2、产生原因绕组受潮使绝缘电阻下降；电动机长期过载运行；有害气体腐蚀；金属异物侵入绕组内部损坏绝缘；重绕定子绕组时绝缘损坏碰铁心；绕组端部碰端盖机座；定、转子磨擦引起绝缘灼伤；引出线绝缘损坏与壳体相碰；过电压（如雷击）使绝缘击穿。
3.检查方法⑴观察法。
通过目测绕组端部及线槽内绝缘物观察有无损伤和焦黑的痕迹，如有就是接地点。
⑵万用表检查法。
用万用表低阻档检查，读数很小，则为接地。
⑶兆欧表法。
根据不同的等级选用不同的兆欧表测量每组电阻的绝缘电阻，若读数为零，则表示该项绕组接地，但对电机绝缘受潮或因事故而击穿，需依据经验判定，一般说来指针在“0”处摇摆不定时，可认为其具有一定的电阻值。
⑷试灯法。
如果试灯亮，说明绕组接地，若发现某处伴有火花或冒烟，则该处为绕组接地故障点。
若灯微亮则绝缘有接地击穿。
若灯不亮，但测试棒接地时也出现火花，说明绕组尚未击穿，只是严重受潮。
也可用硬木在外壳的止口边缘轻敲，敲到某一处等一灭一亮时，说明电流时通时断，则该处就是接地点。
⑸电流穿烧法。
用一台调压变压器，接上电源后，接地点很快发热，绝缘物冒烟处即为接地点。
应特别注意小型电机不得超过额定电流的两倍，时间不超过半分钟；大电机为额定电流的20%-50%或逐步增大电流,到接地点刚冒烟时立即断电。
⑹分组淘汰法。
对于接地点在铁芯心里面且烧灼比较厉害，烧损的铜线与铁芯熔在一起。
采用的方法是把接地的一相绕组分成两半，依此类推，最后找出接地点。
此外，还有高压试验法、磁针探索法、工频振动法等，此处不一一介绍。
4.处理方法⑴绕组受潮引起接地的应先开展烘干，当冷却到60——70℃左右时，浇上绝缘漆后再烘干。
⑵绕组端部绝缘损坏时，在接地处重新开展绝缘处理，涂漆，再烘干。
⑶绕组接地点在槽内时，应重绕绕组或更换部分绕组元件。
