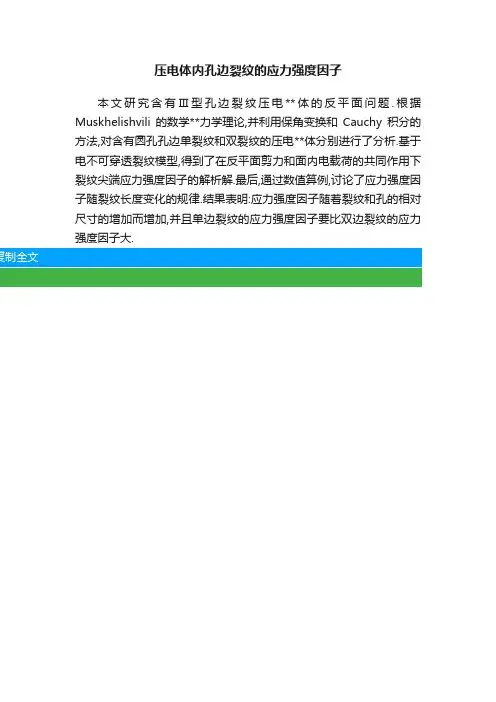

压电体内孔边裂纹的应力强度因子
本文研究含有Ⅲ型孔边裂纹压电**体的反平面问题.根据Muskhelishvili的数学**力学理论,并利用保角变换和Cauchy积分的方法,对含有圆孔孔边单裂纹和双裂纹的压电**体分别进行了分析.基于电不可穿透裂纹模型,得到了在反平面剪力和面内电载荷的共同作用下裂纹尖端应力强度因子的解析解.最后,通过数值算例,讨论了应力强度因子随裂纹长度变化的规律.结果表明:应力强度因子随着裂纹和孔的相对尺寸的增加而增加,并且单边裂纹的应力强度因子要比双边裂纹的应力强度因子大.。

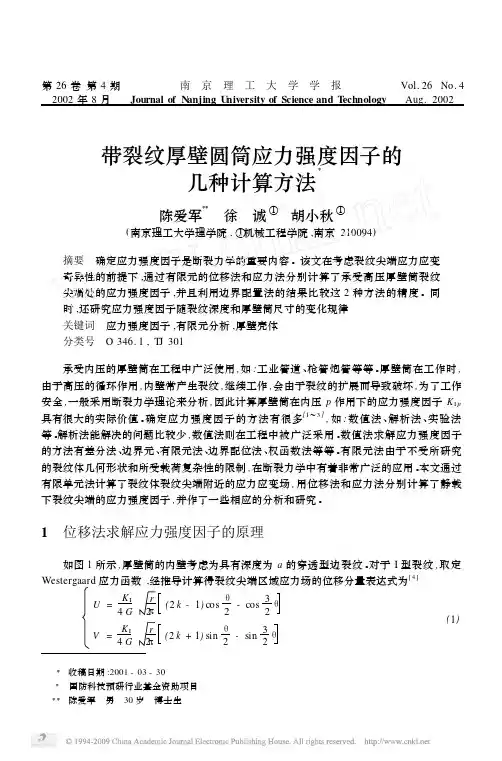

第26卷第4期南 京 理 工 大 学 学 报Vol.26No.42002年8月Journal of N anjing U niversity of Science and T echnology Aug.2002带裂纹厚壁圆筒应力强度因子的几种计算方法Ξ陈爱军ΞΞ 徐 诚① 胡小秋①(南京理工大学理学院,①机械工程学院,南京210094)摘要 确定应力强度因子是断裂力学的重要内容。
该文在考虑裂纹尖端应力应变奇异性的前提下,通过有限元的位移法和应力法分别计算了承受高压厚壁筒裂纹尖端处的应力强度因子,并且利用边界配置法的结果比较这2种方法的精度。
同时,还研究应力强度因子随裂纹深度和厚壁筒尺寸的变化规律关键词 应力强度因子,有限元分析,厚壁壳体分类号 O 346.1,T J 301承受内压的厚壁筒在工程中广泛使用,如:工业管道、枪管炮管等等。
厚壁筒在工作时,由于高压的循环作用,内壁常产生裂纹,继续工作,会由于裂纹的扩展而导致破坏,为了工作安全,一般采用断裂力学理论来分析,因此计算厚壁筒在内压p 作用下的应力强度因子K I p 具有很大的实际价值。
确定应力强度因子的方法有很多[1～3],如:数值法、解析法、实验法等。
解析法能解决的问题比较少,数值法则在工程中被广泛采用。
数值法求解应力强度因子的方法有差分法、边界元、有限元法、边界配位法、权函数法等等。
有限元法由于不受所研究的裂纹体几何形状和所受载荷复杂性的限制,在断裂力学中有着非常广泛的应用。
本文通过有限单元法计算了裂纹体裂纹尖端附近的应力应变场,用位移法和应力法分别计算了静载下裂纹尖端的应力强度因子,并作了一些相应的分析和研究。
1 位移法求解应力强度因子的原理如图1所示,厚壁筒的内壁考虑为具有深度为a 的穿透型边裂纹。
对于I 型裂纹,取定Westergaard 应力函数,经推导计算得裂纹尖端区域应力场的位移分量表达式为[4] U =K I4G r 2π(2k -1)cos θ2-cos 32θV =K I 4G r 2π(2k +1)sin θ2-sin 32θ(1)ΞΞΞ陈爱军 男 30岁 博士生收稿日期:2001-03-30 Ξ 国防科技预研行业基金资助项目式中,k =3-μ1+μ平面应力3-4μ平面应变,本文以后的公式都是按平面应变公式而得到的。

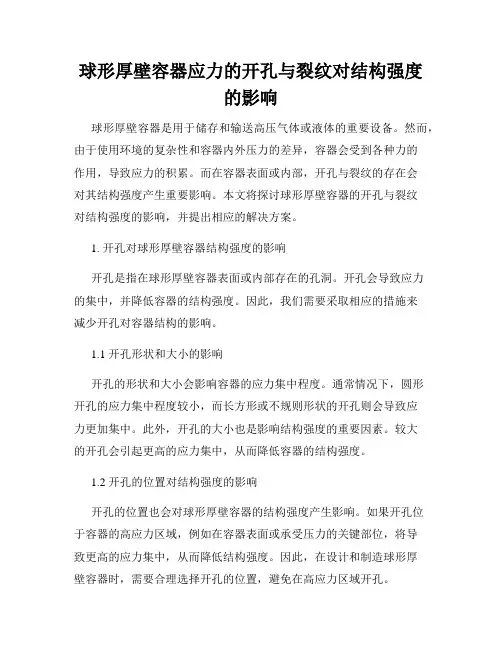

球形厚壁容器应力的开孔与裂纹对结构强度的影响球形厚壁容器是用于储存和输送高压气体或液体的重要设备。
然而，由于使用环境的复杂性和容器内外压力的差异，容器会受到各种力的作用，导致应力的积累。
而在容器表面或内部，开孔与裂纹的存在会对其结构强度产生重要影响。
本文将探讨球形厚壁容器的开孔与裂纹对结构强度的影响，并提出相应的解决方案。
1. 开孔对球形厚壁容器结构强度的影响开孔是指在球形厚壁容器表面或内部存在的孔洞。
开孔会导致应力的集中，并降低容器的结构强度。
因此，我们需要采取相应的措施来减少开孔对容器结构的影响。
1.1 开孔形状和大小的影响开孔的形状和大小会影响容器的应力集中程度。
通常情况下，圆形开孔的应力集中程度较小，而长方形或不规则形状的开孔则会导致应力更加集中。
此外，开孔的大小也是影响结构强度的重要因素。
较大的开孔会引起更高的应力集中，从而降低容器的结构强度。
1.2 开孔的位置对结构强度的影响开孔的位置也会对球形厚壁容器的结构强度产生影响。
如果开孔位于容器的高应力区域，例如在容器表面或承受压力的关键部位，将导致更高的应力集中，从而降低结构强度。
因此，在设计和制造球形厚壁容器时，需要合理选择开孔的位置，避免在高应力区域开孔。
2. 裂纹对球形厚壁容器结构强度的影响与开孔不同，裂纹是指容器内部或表面产生的线状缺陷，由于裂纹的存在会导致应力集中，因而对球形厚壁容器的结构强度产生重要影响。
2.1 裂纹的形状和长度对结构强度的影响裂纹的形状和长度对容器的结构强度起着决定性作用。
较短且不规则形状的裂纹对容器的结构强度影响较小，而较长或呈直线状的裂纹将导致应力的高度集中，从而明显降低容器的承载能力。
因此，在容器的制造和维护过程中，需要对裂纹进行定期检查和修复，以防止其进一步扩展。
2.2 裂纹的方向对结构强度的影响裂纹的方向也是影响结构强度的重要因素。
一般来说，裂纹的扩展方向与容器所承受的最大应力方向垂直，容器的结构强度相对较高。
《断裂力学》
大作业
题目：含圆孔和裂纹板应力强度因子分析
姓名：
学号：
专业：
授课教师：
一、问题描述
含多裂纹矩形板受垂直方向拉伸载荷作用，如图 1 所示，计算中心裂纹尖端的应力强度因子KⅠ和KⅡ，并讨论其随即和参数L、h、a、D、 等的变化规律，写一篇分析报告。
图1. 含三条裂纹矩形板受垂直拉伸载荷作用
要求
（1）报告中计算所用到的分析方法和模型应阐述清楚，并写出必要的计算公式。
（2）绘制应力强度因子随几何参数的变化曲线。
（3）列出必要的参考文献
二、理论分析
在线弹性断裂力学中，I型裂纹尖端的应力场为：
(1sin sin)
222
(1sin sin)
222
cos cos
222
3
3
3
x
y
xy
σ
σ
τ
θθθ
θθθ
θθθ
⎧
=-
⎪
⎪
⎪
=+
⎨
⎪
⎪
=
⎪
⎩
I型裂纹尖端的位移场为：
1)cos(1cos)
22
1)sin sin
22
3
3
u
v
κ
κ
θθ
θθ
⎧
=--
⎪
⎪
⎨
⎪=+
⎪⎩
其中：
34
3
1
ν
κν
ν
-
⎧
⎪
=⎨-
⎪+
⎩
平面应变
平面应力
同理，对II型裂纹尖端的应力场：
(2cos cos)
222
cos sin cos
222
(1sin sin)
222
3
3
3
x
y
xy
σ
σ
τ
θθθ
θθθ
θθθ
⎧
=+
⎪
⎪
⎪
=
⎨
⎪
⎪
=-
⎪
⎩
显然，位移场和应力场均可以表示成应力强度因子的形式。
通过对裂纹尖端的应力应变场分析来求解对应的应力强度因子，便是传统有限元求解应力强度因子的原理。
而对于I、II复合型裂纹尖端的应力强度因子，可通过它们的叠加获得。
确定应力强度因子的方法有3大类：解析法、数值解法和实验方法。
解析法只能计算简单问题，大多数问题需要采用数值解法，当前工程中广泛采用的数值解法是有限单元法。
随着有限元法的发展，有限元在断裂力学中的应用越来越普及。
近年来，计算机技术得到了迅猛发
展，许多功能强大的有限元软件也相继问世，大型通用有限元程序abaqus就是当前工程中应用最广泛的有限元软件之一。
采用abaqus软件计算裂纹尖端的应力强度因子，通过阅读abaqus 的帮助文件，得到abaqus基于有限元方法在线弹性范围内计算应力强度因子的原理。
三、具体分析方法、模型和载荷的确定
从裂纹尖端邻域的应力场分布可以看出，裂纹尖端的应力场具有奇异性，靠近裂纹尖端的各应力分量都与r 成正比，当r一0时，应力急剧增长。
在常规的有限元法中，用多项式表示单元内部应力和位移，在奇异点附近不能很好地反映应力的变化。
为了克服这个困难，在裂纹尖端附近设置特殊的奇异单元。
以反映应力场在裂纹附近的奇异性。
奇异单元是由正常的二次等参单元修改而成，在邻近尖端的边上，把节点放在离裂尖的1／4处，奇异单元法能精确地计算出应力强度因子。
有限元中计算应力强度因子的方法有位移相关技术、应力相关技术等，比较常用的是位移相关技术。
Abaqus使用的是位移插值技术，和位移相关技术一样也是利用裂纹尖端单元节点的位移来求应力强度因子。
为了保证计算精度可以使用自适应方法求解，裂纹周向单元越多，单元边长越小，计算结果越精确。
选用的材料板，宽2W=120mm，高2H=100mm,厚度为b=5mm，杨氏模量E=2.2E5 N/mm2，泊松比μ=0.25。
整体单元类型选用八节点四变形等参单元，在裂纹尖端用正常的二次等参单元修改而成的奇异单
元，把节点放在离裂尖的1／4处。
矩形板两端垂直于裂纹线的方向施加一拉应力σ=100Mp。
在有限元中网格划分如图1：
图1：网格划分图
应变及应力图如图2，图3
图2：mises应力图
图3：变形模量图
四、具体分析参数L、h、a、D、θ对裂纹尖端的应力强度因子的影响
本计算数据是通过改变命令流中各关键点的坐标，从而实现各参数的相应改变而得到的。
在计算中取弹性模量E=220Gpa,泊松比μ=0.25，拉应力σ=100Mpa.
1.L为单变量对应力强度因子KI、KII的影响
(1) 取取h=20,a=10, D=10,θ=30°，L为变量，记录应力强度因子
KI、KII。
②取L=30 KI=321.16 KII=204.4
③取L=35 KI=318.4 KII=205.3
（2）绘制曲线
（3）分析参数L对裂纹尖端的应力强度因子KI的影响。
从L对KI、KII的影响曲线我们可以看出, 应力强度因子KI、KII均随着L的增大而减少，但变化不是很大。
当L/W≧0.6时，L的变化对应力强度因子几乎就没有了影响。
2. h为单变量对应力强度因子KI、KII的影响
（1）取L=30,a=10, D=10, =30°，h为变量，记录应力强度因子KI、KII。
①取h=10 KI=331.2 KII=206.2
②取h=20 KI=321.16 KII=204.4
（2）绘制曲线
（3）分析参数h对裂纹尖端的应力强度因子KI的影响。
从h对KI、KII的影响曲线我们可以看出, 应力强度因子KI、KII均随着h的增大而减少，但变化不是很大。
当h/H很大或是很小时，h的变化对应力强度因子的影响不大。
3. a为单变量对应力强度因子KI、KII的影响
(1) 取L=30,h=20, D=10 =30°，a为变量，记录应力强度因子KI、
KII。
①取a=5 KI=240.5 KII=149.6
②取a=10 KI=321.16 KII=204.4
③取a=15 KI=405.2 KII=251.3
（2）绘制曲线
（3）分析参数a对裂纹尖端的应力强度因子KI的影响。
从a对KI、KII的影响曲线我们可以看出, 应力强度因子KI、KII均随着a的增大而快速增大，且应力强度因子KI比KII增大的速率要快。
4. D为单变量对应力强度因子KI、KII的影响
（1）取L=30,h=20,a=10， =30°，D为变量，记录应力强度因子KI、KII。
①取D=5 KI=256.3 KII=175.3
②取D=10 KI=321.16 KII=204.4
③取D=15 KI=389.3 KII=230.2
（2）绘制曲线
（3）分析参数D对裂纹尖端的应力强度因子KI、KII的影响从D对KI、KII的影响曲线我们可以看出, 应力强度因子KI、KII均随着D的增大而增大，且应力强度因子KI比KII增大的速率要快。
5. θ为单变量对应力强度因子KI、KII的影响
（1）取L=30,h=20,a=10,D=10，θ为单变量，记录应力强度因子KI、KII。
①取θ=30° KI=321.16 KII=204.4
②取θ=45° KI=260.3 KII=160.5
③取θ=60° KI= 200.5 KII=129.3,
（2）绘制曲线
（3）分析参数θ对裂纹尖端的应力强度因子KI、KII的影响从θ对KI 、KII的影响曲线我们可以看出：当θ逐渐增加时，应力强度因子KI 、KII均逐渐减小，且KI比KII减小的速率要快。
五、总结
通过以上的分析计算可以发现，两个方向的应力强度因子受到a,D,θ等参数的影响较大，受L和h的影响较小。
参考文献：
1.《断裂力学》丁遂栋机械工业出版社 1997.8
2．“孔边应力集中和裂纹尖端应力强度因子的有限元分析”尹奇志、肖金生武汉理工大学学报 2002.2
3.“裂纹尖端应力强度因子计算方法的工程应用研究”郭勇、蔚夺魁、王相平航空发动机 2007年第33卷第3期
4．《断裂力学基础》黄作宾中国地质大学出版社 1991.9。
