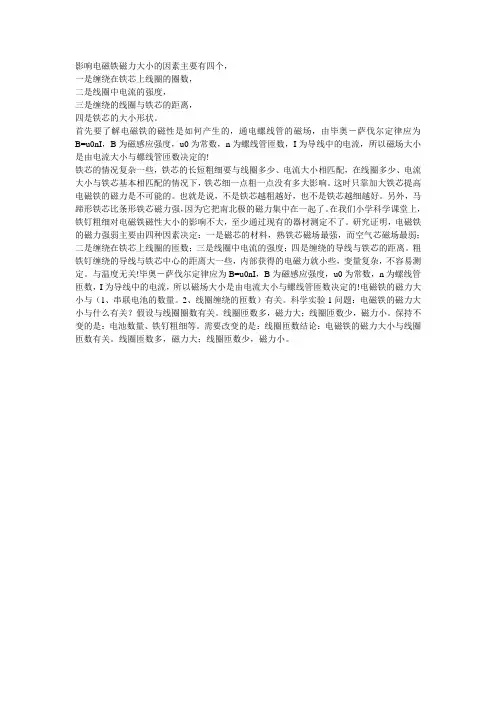

影响电磁铁磁力大小的因素主要有四个,一是缠绕在铁芯上线圈的圈数,二是线圈中电流的强度,三是缠绕的线圈与铁芯的距离,四是铁芯的大小形状。
首先要了解电磁铁的磁性是如何产生的,通电螺线管的磁场,由毕奥-萨伐尔定律应为B=u0nI,B为磁感应强度,u0为常数,n为螺线管匝数,I为导线中的电流,所以磁场大小是由电流大小与螺线管匝数决定的!铁芯的情况复杂一些,铁芯的长短粗细要与线圈多少、电流大小相匹配,在线圈多少、电流大小与铁芯基本相匹配的情况下,铁芯细一点粗一点没有多大影响。
这时只靠加大铁芯提高电磁铁的磁力是不可能的。
也就是说,不是铁芯越粗越好,也不是铁芯越细越好。
另外,马蹄形铁芯比条形铁芯磁力强,因为它把南北极的磁力集中在一起了。
在我们小学科学课堂上,铁钉粗细对电磁铁磁性大小的影响不大,至少通过现有的器材测定不了。
研究证明,电磁铁的磁力强弱主要由四种因素决定:一是磁芯的材料,熟铁芯磁场最强,而空气芯磁场最弱;二是缠绕在铁芯上线圈的匝数;三是线圈中电流的强度;四是缠绕的导线与铁芯的距离。
粗铁钉缠绕的导线与铁芯中心的距离大一些,内部获得的电磁力就小些,变量复杂,不容易测定。
与温度无关!毕奥-萨伐尔定律应为B=u0nI,B为磁感应强度,u0为常数,n为螺线管匝数,I为导线中的电流,所以磁场大小是由电流大小与螺线管匝数决定的!电磁铁的磁力大小与(1、串联电池的数量。
2、线圈缠绕的匝数)有关。
科学实验1问题:电磁铁的磁力大小与什么有关?假设与线圈圈数有关。
线圈匝数多,磁力大;线圈匝数少,磁力小。
保持不变的是:电池数量、铁钉粗细等。
需要改变的是:线圈匝数结论:电磁铁的磁力大小与线圈匝数有关。
线圈匝数多,磁力大;线圈匝数少,磁力小。
电磁铁,电磁阀。

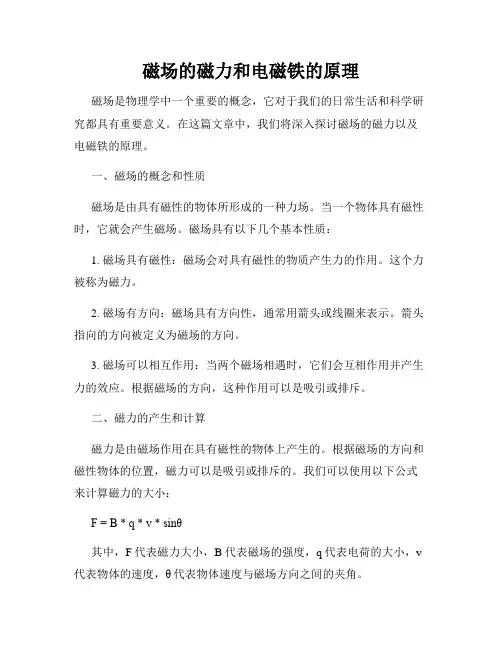

磁场的磁力和电磁铁的原理磁场是物理学中一个重要的概念,它对于我们的日常生活和科学研究都具有重要意义。
在这篇文章中,我们将深入探讨磁场的磁力以及电磁铁的原理。
一、磁场的概念和性质磁场是由具有磁性的物体所形成的一种力场。
当一个物体具有磁性时,它就会产生磁场。
磁场具有以下几个基本性质:1. 磁场具有磁性:磁场会对具有磁性的物质产生力的作用。
这个力被称为磁力。
2. 磁场有方向:磁场具有方向性,通常用箭头或线圈来表示。
箭头指向的方向被定义为磁场的方向。
3. 磁场可以相互作用:当两个磁场相遇时,它们会互相作用并产生力的效应。
根据磁场的方向,这种作用可以是吸引或排斥。
二、磁力的产生和计算磁力是由磁场作用在具有磁性的物体上产生的。
根据磁场的方向和磁性物体的位置,磁力可以是吸引或排斥的。
我们可以使用以下公式来计算磁力的大小:F = B * q * v * sinθ其中,F代表磁力大小,B代表磁场的强度,q代表电荷的大小,v 代表物体的速度,θ代表物体速度与磁场方向之间的夹角。
三、电磁铁的原理和应用电磁铁是一种能够产生强大磁场的装置,它是由电流通过绕制的导线所形成的。
电磁铁的原理可以用法拉第电磁感应定律来解释,该定律表明通过导线的电流会产生磁场。
电磁铁的工作原理如下:当电流通过导线时,导线周围会产生一个环绕导线的磁场。
这个磁场可以被放大,使得电磁铁的磁力变得更强。
电磁铁在日常生活和工业领域中有广泛的应用。
例如,它可以被用于创建吸盘来吸附物体,用于制造电动机和发电机,还可以被应用于磁悬浮技术等领域。
结论磁场的磁力和电磁铁的原理是物理学中的重要概念。
磁场的磁力可以通过磁场的方向和物体的位置来计算,而电磁铁则是通过电流产生强大磁场的装置。
了解磁场的磁力和电磁铁的原理对于我们理解物质之间的相互作用和应用磁力进行工程设计具有重要意义。
通过深入学习和研究磁场和电磁铁,我们可以更好地运用它们,推动科学技术的发展。

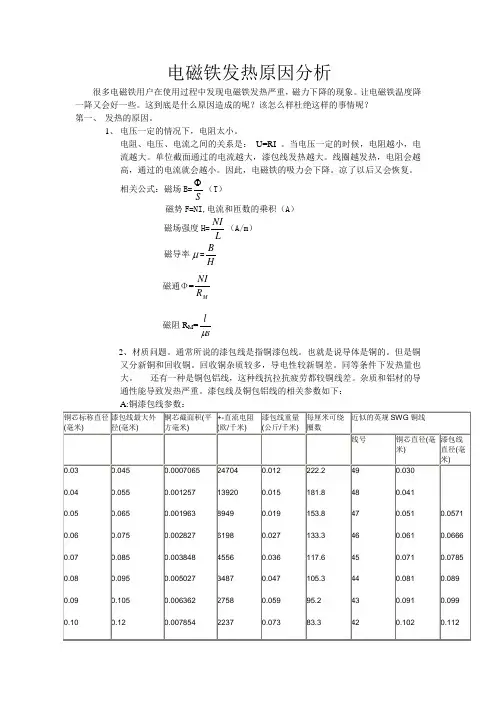

电磁铁发热原因分析很多电磁铁用户在使用过程中发现电磁铁发热严重,磁力下降的现象。
让电磁铁温度降一降又会好一些。
这到底是什么原因造成的呢?该怎么样杜绝这样的事情呢? 第一、 发热的原因。
1、 电压一定的情况下,电阻太小。
电阻、电压、电流之间的关系是: U=RI 。
当电压一定的时候,电阻越小,电流越大。
单位截面通过的电流越大,漆包线发热越大。
线圈越发热,电阻会越高,通过的电流就会越小。
因此,电磁铁的吸力会下降。
凉了以后又会恢复。
相关公式:磁场B=SΦ(T ) 磁势F=NI,电流和匝数的乘积(A )磁场强度H=L NI(A/m ) 磁导率μ=HB磁通Φ=M R NI 磁阻R M =slμ2、材质问题。
通常所说的漆包线是指铜漆包线。
也就是说导体是铜的。
但是铜 又分新铜和回收铜。
回收铜杂质较多,导电性较新铜差。
同等条件下发热量也大。
还有一种是铜包铝线,这种线抗拉抗疲劳都较铜线差。
杂质和铝材的导通性能导致发热严重。
漆包线及铜包铝线的相关参数如下:3、电磁铁机构设计问题线圈气隙太大、铁芯切割磁力线不充分,铁芯设计风阻太大,也会造成发热严重。
这些发热都是损耗掉的。
并没有把能量转换成正真需要的。
二、如何杜绝这样的产品呢?1、拿到样品后通电测试发热情况。
如果连续通电磁铁额定电压2分钟,电磁铁线圈发热不超过60度,证明这个线圈的温升设计是合理的。
2、让电磁铁高频运动,10分钟后发热不超过60度说明电磁铁结构设计趋于合理。
3、发热后的电磁铁磁力并未减少太多的电磁铁,说明用的是铜漆包线或者新铜漆包线,减的太弱的为铜包铝漆包线。
以上方法可以有效杜绝不良产品的使用而造成的麻烦和损失。
但这样做比较麻烦,电磁铁使用者也未必有检测设备,因此选择好的供应商和牌子,是最重要的。
因为他们自己内部有非常严格品质管控。
本原因分析有SDL(思德隆)电磁铁电磁阀生产厂家提供()()。
电磁铁吸力的有关公式这里的所有的对象都应该是铁.1.F=B^2*S/(2*u0) 此式中,F=焦耳/厘米,B=韦伯/平方厘米,S= 平方厘米该式改变后成为:F=S*(B/5000)^2 此式中,F=Kg,B=高斯,S= 平方厘米当加入气隙后,F=(S*(B/5000)^2)/(1+aL) a是一个修正系数,一般是3--5,L是气隙长度.2.F=u0*S0*(N*i)^2/8(L^2)S0:空气隙面积 m^2N :匝数i :电流L :气隙长度3.F=(B^2*S*10^7)/(8*PI) 这个式子和第一个式子是相等的.当不存在气隙的时候,就应该是电磁铁在端面处所产生的力.1. u0就是μ0吧?2. 有这句话:“当加入气隙后...”,就意味着,原公式不是针对“空心线圈”?是吗?3. 我的理解是:上述公式是应用于“气隙比较于磁链长度相对较短的铁心线圈”。
如果不是针对"空心线圈",那么线圈内部的材质是什么呢?能在公式的哪里体现出来?应该在B里面体现出来.那么,我们是否可以这样做个假定,来匹配现在的情况?假定,悬浮体是一个通电圆导线,电流I,半径R.匀强磁场B垂直通过其所在平面.那么它所受到的力应该如何计算?由通电圆导线所形成的磁场,是否可以类比于悬浮磁体?假设电流I足够大,两者的半径R相等,从而达到两者所在平面的磁感应强度相等.那你的意思是:上述公式是针对"空心线圈"?若是,气隙如何定义?你的这个思路非常有趣。
让我慢慢来画一个图,配合这个思路。
(原文件名:思路非常有趣1.JPG)引用图片是这个意思吧?差不多就是这个意思.只不过两个线圈所产生的B不一样.而且右边线圈的半径要小于左边的线圈.作为第一步,我们可以将题目中的“磁铁”改成“铁块”,“电磁线圈”改成“无铁心电磁线圈”。
----------------------------------------------这样似乎更复杂了,因为“铁块”是被电磁线圈磁化产生磁性,才和电磁线圈产生力的,那“铁块被磁化”如何量化?下面说说我找的资料:库仑磁力定律:(原文件名:18864f550ffc2c29f8b9d79da17f2fa2.png)引用图片其中m1 m2是两个磁极的磁通量,单位韦伯,d是两磁极距离。
直流电磁铁设计共26页编写: ______________________校对: _______________________直流电磁铁设计电磁铁是一种执行元件,它输入的是电能,输出的是机械能。
电能和机械能的变换是通过具体的电磁铁结构来实现的。
合理的电磁铁结构是能量变换效率提高的保证。
电磁铁设计的任务是合理的确定电磁铁的各种结构参数。
确定电磁铁的各种结构参数是一个相当复杂的任务,下面我们探讨确定电磁铁结构参数的一般方法。
电磁铁吸合过程是一个动态过程,设计是以静态进行计算.一、基本公式和一般概念1、均匀磁场B丄(T)S2、磁势F=NI,电流和匝数的乘积(A)3、磁场强度日二寻(A/m),建立了电流和磁场的关系。
该公式适用于粗细均匀的磁路4、磁导率■二旦建立了磁场强度和磁感应强度(磁通密度)的关系 <H^=4 n X 10-7享/米相对磁导率r='-#05、磁通①二巴R M磁阻R M二+这称为磁路的欧姆定律,由于铁磁材料的磁导率卩不是常数,使用磁阻计算磁路并不方便,磁阻计算一般只用于定性。
真空中无限长螺线管B= — it °nl 。
2磁效率电磁铁工作循环图当电磁铁接上电源,磁力还不足克服反力,按0~2的直线进行磁化,达到期初始工作点2。
当磁力克服反力使气隙减小直至为零时, 工作点由2〜3。
断电后工作点由3〜0。
面积I 为断电后剩留的能量,面积H 为作功前电磁铁储存的能量,面积皿为电磁铁作的功6、磁感应强度的定义式 B=—,磁感应强度与力的关系。
qv7、 B=卩o nl 。
对于长螺线管,端面处的我们的目的是使I和H的面积最小,皿的面积最大。
面积I表示电磁铁作完功后的剩磁,(1)减小面积I可用矫顽力小的电铁。
(2)提咼制造精度,使吸合后气隙最小,但要防止衔铁粘住。
面积H表示作功前所储存的能量,在衔铁位置一定时,取决于漏磁通,漏磁通大,面积H就大。
9、机械效率K i=-AA0A :输出的有效功A0 :电磁铁可能完成的最大功10、重量经济性系数K2= —A0G=电磁铁重量。
电磁铁的基本公式及计算1.磁路基本计算公式B =μH,φ=ΛIW,∑φ=0IW=∑HL, Λ=μS/LB—磁通密度(T);φ—磁通〔Wb);IW—励磁安匝(A);Λ一磁导(H);L一磁路的平均长度(m) }S—与磁通垂直的截面积(m2);H一磁场强度(A/m);μ一导磁率(H/m) ,空气中的导磁率等于真空中的导磁率μ0=0 .4π×10-8 H/m。
2,电磁铁气隙磁导的计算电磁铁气隙磁导的常用计算公式列于表“气隙磁导的计算公式”中。
表中长度单位用crn,空气中的导磁率μ0为0 .4π×10-8 H/m。
气隙磁导的计算公式3·电磁铁吸力基本计算公式 (1)计算气隙较小时的吸力为10210S392.0⨯=φF式中:F —电磁铁吸力(N); φ—磁极端面磁通(Wb); S —磁极表面的总面积(cm 2)。
(2)计算气隙较大时的吸力为10210)a S(1392.0⨯+=δφF式中:a —修正系数,约为3~5;δ—气隙长度(cm )。
上式适用于直流和交流电磁铁的吸力计算。
交流时,用磁通有效值代入,所得的吸力为平均值。
例:某磁路如图所示。
已知气隙δ为0.04cm ,铁芯截面S 为4.4cm 2,线圈磁势IW 为1200安匝。
试求在气隙中所产生的磁通和作用在衔铁上的总吸力。
解:(1)一个磁极端面上的气隙磁导为000111004.04.4μμδμδ=⨯==S G 由于两个气隙是串联的,所以总磁导为G δ = G δ1/2=55μ0=55×0.4π×10-8=68.75×10-8(H ) (2)气隙中所产生的磁通为φδ=IW G δ =1 200×68.75×10-8 =8 .25×10-4 (Wb) (3)总吸力为)(1213104.425.8392.0210S 392.02102102N F =⨯⨯⨯=⨯⨯=δδφ 式中乘2是因为总吸力是由两个气隙共同作用所产生的。
电磁铁磁力计算
电磁铁的磁力是按照磁通定律来计算的,它的公式为:
B=μo*i/(2*π*r),其中B为磁场强度,μo为真空中磁通的常数,i为电流的大小,r为距离电磁铁的距离。
通过计算可以得出,当电流为1安时,距离电磁铁1米处的磁场能够达到最大值,磁场强度大小为4π*10^-7微特斯拉(T)。
在距离电磁铁半米处的磁场强度将会达到16π*10^-7微特斯拉(T),而距离电磁铁2米处的磁场强度将会降低至1π*10^-7微特斯拉(T)。
因此,我们可以看出,随着距离电磁铁的增加,在等比例的情况下,其磁场强度也会逐渐减小,而电流的大小也会影响电磁铁磁力的大小。
直流电磁铁设计共26 页编写:校对:直流电磁铁设计电磁铁是一种执行元件,它输入的是电能,输出的是机械能。
电能和机械能的变换是通过具体的电磁铁结构来实现的。
合理的电磁铁结构是能量变换效率提高的保证。
电磁铁设计的任务是合理的确定电磁铁的各种结构参数。
确定电磁铁的各种结构参数是一个相当复杂的任务,下面我们探讨确定电磁铁结构参数的一般方法。
电磁铁吸合过程是一个动态过程,设计是以静态进行计算.一、基本公式和一般概念?(TB=) 1、均匀磁场S2、磁势F=NI,电流和匝数的乘积(A)NI(A/m),H=建立了电流和磁场的关系。
3、磁场强度L该公式适用于粗细均匀的磁路B建立了磁场强度和磁感应强度(磁通密度)的关系。
4、磁导率=?H?-7 = 10相对磁导率享/米×=4 π??r0?0NIΦ5、磁通=R M l =R磁阻M s这称为磁路的欧姆定律,由于铁磁材料的磁导率μ不是常数,使用磁阻计算磁路并不方便,磁阻计算一般只用于定性。
.F,磁感应强度与力的关系。
6、磁感应强度的定义式B=qv7、真空中无限长螺线管B=μnI。
对于长螺线管,端面处的01 nI。
B=μ0ψ2 8、磁效率当电磁铁接上电源,磁力还不足克服反力,按0~2的直线进行磁化,达到期初始工作点2。
当磁力克服反力使气隙减小直至为零时,工作点由2~3。
断电后工作点由3~0。
面积Ⅰ为断电后剩留的能量,面积Ⅱ为作功前电磁铁储存的能量,面积Ⅲ为电磁铁作的功。
.我们的目的是使Ⅰ和Ⅱ的面积最小,Ⅲ的面积最大。
面积Ⅰ表示电磁铁作完功后的剩磁,(1)减小面积Ⅰ可用矫顽力小的电铁。
(2)提高制造精度,使吸合后气隙最小,但要防止衔铁粘住。
面积Ⅱ表示作功前所储存的能量,在衔铁位置一定时,取决于漏磁通,漏磁通大,面积Ⅱ就大。
9、机械效率A =K1A0A:输出的有效功A0:电磁铁可能完成的最大功。
10、重量经济性系数G = K2A0G=电磁铁重量。
A0:电磁铁可能完成的最大功。

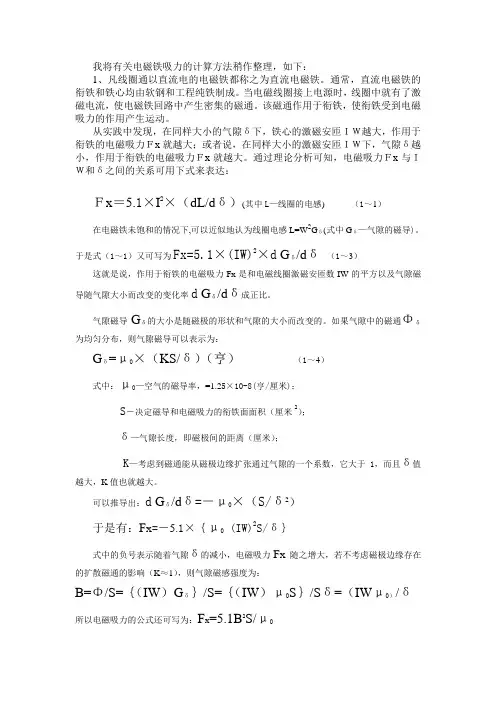

我将有关电磁铁吸力的计算方法稍作整理,如下:1、凡线圈通以直流电的电磁铁都称之为直流电磁铁。
通常,直流电磁铁的衔铁和铁心均由软钢和工程纯铁制成。
当电磁线圈接上电源时,线圈中就有了激磁电流,使电磁铁回路中产生密集的磁通。
该磁通作用于衔铁,使衔铁受到电磁吸力的作用产生运动。
从实践中发现,在同样大小的气隙δ下,铁心的激磁安匝IW越大,作用于衔铁的电磁吸力Fx就越大;或者说,在同样大小的激磁安匝IW下,气隙δ越小,作用于衔铁的电磁吸力Fx就越大。
通过理论分析可知,电磁吸力Fx与IW和δ之间的关系可用下式来表达:Fx=5.1×I2×(dL/dδ)(其中L—线圈的电感) (1~1)在电磁铁未饱和的情况下,可以近似地认为线圈电感L=W2Gδ(式中Gδ—气隙的磁导)。
于是式(1~1)又可写为Fx=5.1×(IW)2×d Gδ/dδ(1~3)这就是说,作用于衔铁的电磁吸力Fx是和电磁线圈激磁安匝数IW的平方以及气隙磁导随气隙大小而改变的变化率d Gδ/dδ成正比。
气隙磁导Gδ的大小是随磁极的形状和气隙的大小而改变的。
如果气隙中的磁通Φδ为均匀分布,则气隙磁导可以表示为:Gδ=μ0×(KS/δ)(亨)(1~4)式中:μ0—空气的磁导率,=1.25×10-8(亨/厘米);S-决定磁导和电磁吸力的衔铁面面积(厘米2);δ—气隙长度,即磁极间的距离(厘米);K—考虑到磁通能从磁极边缘扩张通过气隙的一个系数,它大于1,而且δ值越大,K值也就越大。
可以推导出:d Gδ/dδ=-μ0×(S/δ2)于是有:F x=-5.1×{μ0 (IW)2S/δ}式中的负号表示随着气隙δ的减小,电磁吸力Fx随之增大,若不考虑磁极边缘存在的扩散磁通的影响(K≈1),则气隙磁感强度为:B=Φ/S={(IW)Gδ}/S={(IW)μ0S}/Sδ=(IWμ0)/δ所以电磁吸力的公式还可写为:F x=5.1B2S/μ0式中B是以韦伯/厘米2为单位的,若改用高斯为单位,则上式又可写为:F x=5.1×10-16B2S/1.25×10-8=(B/5000)2S将Φ=BS代入上式,而以麦克斯韦为单位,则又可写为:F x=(Φ/5000)2×(1/S)(1~56)这就是电磁吸力的麦克斯韦简化公式。

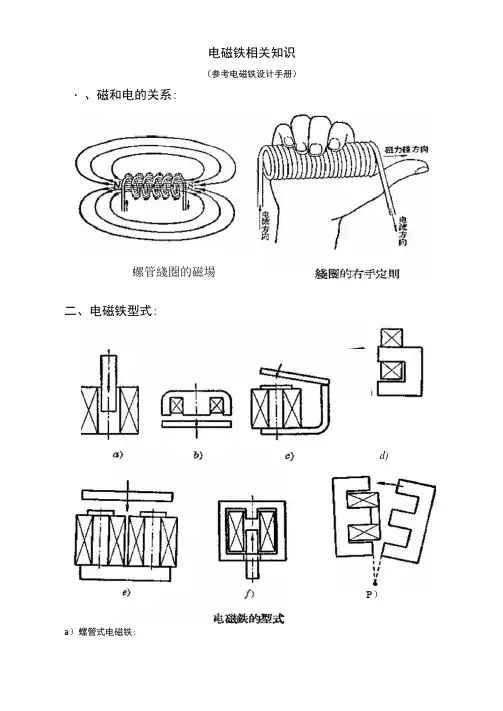

二、电磁铁型式: a)螺管式电磁铁;电磁铁相关知识(参考电磁铁设计手册)・、磁和电的关系:螺管綫圏的磁場d)P)b)盘式电磁铁:c), d)舶合式电磁铁:e)I[式电磁铁;f)装甲螺管式电磁铁:g)E形电磁铁;应用举例:磁通和磁感应强度算磁場釣数皿关系时,用磁力綫的槪念也是暈淸楚的°在电磁場旣然是假定由許多磁力綫所构成的,那么猫述与#工学上規定.蒲过其一裁面頭0的磁力経数称为晶' 通常用符号@来表示。
磁通的单位为麦克斯韦(簡称麦)。
但是仅仅用磁通的多少,还不能确切地表达出磁場的强弱,必須用单位載面积上所流过的磁力綫数的多少,才能說明该处的磁場大小。
因此,規定单位截面积上穿过的磁力縊数称为磁感应强度,或磁通密度,用字母E表示。
磁感应强度B的单位为高瓠用公式表为:式中B——磁感应强度(高斯);①——楼通(麦);S——截面积(平方厘米)O应用上式于磁塢或磁鉄內部,貝要知遺某截面S中的磁通©为多少,就可計算出磁感应强度E来,反之亦然。
凡是磁通都要沿一定的路徑閉伞而成回路。
如果我們用一根鉄捧插入上节所述的螺管綾圈卡,另外再在铁棒两端用鉄条联成閉路。
那么,我們将发現在綫圈磁势相同的情况下,其磁通将比空心綫圈时大为增加,而且大部分的磁通都会集中地流入鉄棒和鉄条內,而沿鉄棒外其他路徑閉合的磁通非常之少。
垃是因为磁通通为鉄比通过空气IIS力小得多r冈此我們把鋼鉄之类的金属称作鉄磁物质,作为磁通路徑的鉄磁体叫做导磁体。
通常应用的电磁鉄,就是将経圈套在一定形状的号磁体上所构成的。
在这样的綫圈中,貝耍通进很小的激磁电流,就可以产生很强的磁場(卽很多磁通几产生强大的吸力。
磁势二磁通*磁阻磁势二电流哦圈的匝数e*R m do-8=iw磁阻的犬小与磁路的长度成正比,而与磁路载面积成反比(图2-8),这个关系可表示为:為=缶(2-4)式中—磁阻()/亨);I——磁路长度(®米);图2-8磁阻“——导磁系数(亨/厘米〉;S——磁路载面积(J®米2) «和反地,磁导的大小与诫面积成正比,而与畏度成反比, 共关系为:G」洋式中G------ 磁导(亨);S——磁路截面积(厘米爹;I——礦路的长度(屋米);“——尊磁系数(亨/庫米)o .导磁系数H是表示一个导磁体导磁能力的犬小,或者說导礎系数是…立方厘来物庾的磁导。
电磁铁磁力与电压关系概述说明以及解释1. 引言1.1 概述本文旨在探讨电磁铁的磁力与电压之间的关系。
电磁铁作为一种重要的电磁装置,在日常生活和工业领域中广泛应用。
了解电磁铁的原理以及电磁力与电压之间的关联对于我们深入理解其工作原理,合理利用其功能具有重要意义。
1.2 文章结构本文主要分为五个部分组成。
首先,在引言部分概述了文章的目标,并简单介绍了文章结构。
接下来,在第二部分我们将详细讨论电磁铁的原理和产生磁力的关系,涵盖了电磁铁概述、线圈中电流与磁力关系的解释以及影响因素分析。
第三部分将进一步阐述磁力对电压的影响机制,包括磁感应强度与导线电压关系说明、法拉第电磁感应定律解释以及磁场对电压调节作用的分析。
在第四部分,我们将通过实验验证和实际应用场景案例介绍来展示电磁铁在物理实验和实际应用中的应用价值。
最后,在第五部分,我们将对前文进行总结,并提出存在的问题和未来展望。
1.3 目的本文旨在通过对电磁铁磁力与电压关系的概述说明及解释,帮助读者全面了解电磁铁的工作原理,并进一步认识到其在实际应用中的重要性。
同时,通过实验和案例分析,验证并应用所述关系,从而使读者能够更好地利用电磁铁在科学研究、工业生产等领域中创造更大价值。
2. 电磁铁的原理与产生磁力关系2.1 电磁铁概述电磁铁是一种由导线制成的设备,通常包裹在一个可导电材料制成的充当绝缘层的环境中。
当通过导线中通入电流时,电磁铁会产生磁场并表现出吸引或排斥其他磁性物体的现象。
2.2 线圈中电流与磁力关系解释导线通有电流时,其周围会形成一个闭合的磁场。
根据楞次定律,这个磁场会对导线本身产生一个力。
根据右手定则,当握住导线使得拇指指向电流方向时,四指所指向的方向即为产生的磁场方向。
该力是由于运动带来了正、负载流之间相互作用而发生。
根据步骤1引起的等离子体高速旋转似乎是由于加速器上部有人将其吹走所引起;等离子体条带和它们似乎遵循螺旋形形态制动过程就可能暗示本实验存在空间扭曲效应(特别是基态);认为实验结果显示了J ×B力的存在,因为如果没有这种力,旋流将无限增强。
磁场与磁感应强度的计算磁场和磁感应强度是物理学中与磁力相关的重要概念。
本文将探讨如何计算磁场和磁感应强度,并且说明它们在实际生活和科学研究中的应用。
一、磁场的计算磁场是指由带电粒子或磁铁所产生的力场。
在计算磁场时,我们需要考虑源磁体和测点之间的距离、源磁体的磁感应强度以及磁体的形状和方向。
首先,我们需要了解两个磁体之间的距离。
通常情况下,我们使用矢量形式的位移来表示两点之间的距离。
假设源磁体的位置为A,测点的位置为B,那么矢量位移为r = B - A。
其次,我们需要知道源磁体的磁感应强度。
磁感应强度用字母B表示,单位是特斯拉(T)。
在实际计算中,我们可以通过直接测量或者间接计算来获取磁感应强度的数值。
最后,我们需要考虑磁体的形状和方向。
不同形状和方向的磁体会产生不同的磁场分布。
在具体计算中,我们可以通过模拟或者使用数学公式来描述磁体的形状和方向。
综上所述,磁场的计算可以通过以下公式进行:B = μ * (I / (4πr^2)) * sinθ其中,B表示磁场的磁感应强度,μ表示磁导率,I表示电流,r表示距离,θ表示磁场线与距离方向的夹角。
二、磁感应强度的计算磁感应强度是指磁场中单位面积上受力的大小。
它是衡量磁场强弱的物理量。
磁感应强度的计算方法和磁场的计算方法类似,但是需要考虑特定区域内的磁场总和。
首先,我们需要将特定区域内的磁场进行分割,假设每个小区域的面积为dA。
然后,我们需要计算每个小区域内的磁场对受力物体的贡献。
最后,将所有小区域的受力贡献相加,即可得到磁感应强度。
磁感应强度的计算公式如下:B = μ * (I / (4π)) * ∫(dA / r^2) * sinθ其中,B表示磁感应强度,μ表示磁导率,I表示电流,r表示距离,θ表示磁场线与距离方向的夹角,∫表示对整个区域内的面积进行积分操作。
三、磁场与磁感应强度的应用磁场和磁感应强度在实际生活和科学研究中有广泛的应用。
以下是一些常见的应用领域:1. 电磁感应:根据法拉第电磁感应定律,当磁场中的导体发生变化时,会在导体中产生感应电动势。
磁通密度的计算公式磁通密度,也叫磁感应强度,这可是物理学中的一个重要概念。
咱先来说说它的计算公式哈,磁通密度 B 等于磁通量Φ 除以垂直通过该磁通量的面积 S ,用公式表示就是B = Φ / S 。
那为了让您更好地理解这个公式,我给您讲个我自己的经历。
有一次我去一个工厂参观,看到了一台巨大的电磁铁在工作。
那个电磁铁的磁力可强了,能轻松吸起一堆铁块。
我就好奇地问工厂里的工程师,这电磁铁的磁力到底是咋算出来的呀?工程师笑着跟我说,这就得用到磁通密度的计算公式啦。
他指着电磁铁的线圈和铁芯给我解释,磁通量就好比是通过这个铁芯的磁力线的总数,而铁芯的横截面积就是 S 。
通过测量和计算,就能得出磁通密度,从而知道这电磁铁的磁力大小。
在咱们的日常生活中,磁通密度的概念其实也无处不在。
比如,您家里的音箱,里面的磁铁产生的磁场,就涉及到磁通密度。
再来说说学习磁通密度计算公式的重要性。
这就像是您手里有了一把能解开磁力之谜的钥匙。
您可以用它来设计更高效的电动机,让您的电动车跑得更快更省电;也可以用来优化变压器,让电力传输更稳定,减少能源损耗。
在科学研究中,磁通密度的计算更是关键。
科学家们研究天体物理的时候,比如说研究太阳黑子的磁场,就得靠这个公式来准确计算磁场的强度,从而揭示宇宙中的种种奥秘。
而且啊,在考试的时候,这也是个常考的知识点。
要是您没掌握好这个公式,那可就容易丢分啦。
所以,一定要把它弄明白,记清楚。
总之,磁通密度的计算公式虽然看起来有点复杂,但只要您多做几道练习题,结合实际的例子去理解,就一定能掌握它,让它成为您探索物理世界的有力工具。
希望您通过我的讲解,能对磁通密度的计算公式有更清晰的认识,在学习物理的道路上越走越顺!。
电磁铁中的磁导率
电磁铁是一种利用电流通过导线产生磁场,从而产生吸引铁性材料的强大磁力的装置。
电磁铁中的磁导率是一个重要的物理参数,决定了电磁铁的磁性强弱和磁场的分布情况。
磁导率是指单位体积内磁场的强度。
在电磁铁中,磁导率通常用安培每米(A/m)表示。
磁导率的计算公式为:
磁导率=磁感应强度(T)/真空磁导率(μ0)
其中,磁感应强度是指导线中的磁感应强度,它与电流大小成正比;真空磁导率是指真空中的磁导率,通常取值为4π×10^-7 H/m。
磁导率的大小直接影响到电磁铁的磁性强弱。
磁导率越大,电磁铁的磁性就越强,吸引铁性材料的能力就越强。
反之,磁导率越小,电磁铁的磁性就越弱,吸引铁性材料的能力就越弱。
此外,磁导率还与电磁铁的磁场分布情况密切相关。
在电磁铁中,磁导率可以分布在导线的表面上,也可以分布在导线内部。
当磁导率主要分布在导线的表面时,电磁铁的磁性主要通过表面的导磁线产生;当磁导率主要分布在导线内部时,电磁铁的磁性主要通过内部的磁化线产生。
在实际应用中,磁导率是一个非常重要的物理参数,对电磁铁的性能和应用起着关键作用。
对于设计和制造电磁铁,磁导率是一个需要充分考虑的因素。
通过合理设计和控制磁导率,可以提高电磁铁的磁性、增强其吸铁能力,从而实现更广泛的应用。
电磁铁磁力的计算公式电磁铁的磁力计算公式:
一、电磁铁的平均磁力:
1、总质量M的电磁铁磁力(H)计算公式:
2、电磁铁的平均磁力(Hm)计算公式:
二、电磁铁的最大磁力:
1、电磁铁的最大磁力(Hmax)计算公式:
2、电磁铁的最大磁力系数 Kmax计算公式:
三、电磁铁的最小磁力:
1、电磁铁的最小磁力(Hmin)计算公式:
2、电磁铁的最小磁力系数 Kmin计算公式:
四、电磁铁U型磁力(U)计算公式:
五、电磁铁的最大磁矩(Mmax)计算公式:
1、电磁铁的最大磁矩(Mmax)计算公式:
2、电磁铁的最大磁矩系数 Kmax计算公式:
六、电磁铁的最小磁矩(Mmin)计算公式:
1、电磁铁的最小磁矩(Mmin)计算公式:
2、电磁铁的最小磁矩系数 Kmin计算公式:
七、电磁铁的轴向磁感计算公式:
1、电磁铁的轴向磁感(Gax)计算公式:
2、电磁铁的轴向磁感系数 Kax计算公式:
八、电磁铁的轴向磁矩计算公式:
1、电磁铁的轴向磁矩(Max)计算公式:
2、电磁铁的轴向磁矩系数 Kax计算公式:
九、电磁铁的轴向孔径计算公式:
1、电磁铁的轴向孔径(dax)计算公式:
2、电磁铁的轴向孔径系数 Kdax计算公式:
总结:电磁铁的磁力计算公式由以上九种,均可通过能量密度与核磁比等参数,计算出电磁铁的平均磁力、最大磁力、最小磁力、最大磁矩、最小磁矩、轴向磁感、轴向磁矩、轴向孔径等。
公式的详细计算公式需参考相关的电磁学文献进行查看。
