模板支撑体系的施工难点和要点承包总公司邓华军一、概况目前介绍外脚手架施工的相关技术和措施的文章很多，但是着重、详细论及模板支撑体系的却相对较少。

模板支撑体系的施工质量和安全度亦是不容忽视的，它在很大程度上决定了单位工程项目的进度、工程结构的质量以及项目安全责任目标的达成。

二、相关情况下模板支撑难点和要点（1）一般层高（层净高在4.5m 以下）模板支架普通商住楼的层高一般为2.8m，楼板在100mm 左右，结构自重及施工活载相对较小，模板支架安装比较容易达到安全要求，但是支架安全仍不可大意。

现简单讲述以下施工的要点:1.排架所受荷载较小，立杆间距按经验为0.9～1.5m，水平杆的步距为1.0～1.8m，扫地杆从结构面起来不得超过200mm，一般取200mm。

四周剪刀撑连续并落地布置，内部纵向剪刀撑按照每隔四排连续并着地设置。

其中架体的整体性很重要，水平杆各向要连通为整体，水平杆不得在某条线上断开。

（见附图）2.保证每个扣件都连接紧固，按照规定要求检查，拧紧扭力矩保证在40～65N·m。

在梁底支撑顶主节点最上一个扣件下加上一个附加扣件，以增加扣件的抗滑移能力。

3.立杆是支架系统的主要和直接受力部件，在计算单元选取时，立杆的计算长度L 0=L+2a,其中a 是立杆顶端的自由段长度,其自由段长度要求不得大于0.3m。

4.当梁宽大于600mm 时,宜在梁底模板中心处设置独立支撑,沿梁长方向与梁底其他立杆间距相同。

(也可以按照模板实际情况调整)。

5.模板支架的安全性还跟模板作业面上的堆载水平有关系，模板面上钢筋、模板、木方等物料要限制堆码高度和堆放密度。

施工时混凝土泵管应放在分散荷载的工具上，如汽车外胎、模板，不得直接放在钢筋面层上。

(2)楼层净高在4.5m 以上情况(砼梁板尺寸较大,对模板支架产生荷载较大)深圳市中心区现代商务大厦工程从18层~33层标准层层高均为6.6m,梁的跨度在12米左右,最大梁尺寸为800×1200,梁的尺寸大、楼层高,对模板支架有较高的要求,笔者当时在该项目负责模板工程,通过该工程的结构施工,有以下几点认识:1.满堂架高于4.5m 属于高支撑体系,需要经过严格力学计算和专家论证。

120厚楼面模板支撑计算书工程名称：编制单位：1.计算参数结构板厚120mm，层高5.90m, 结构表面考虑隐蔽；模板材料为：夹板底模厚度18mm；木材弹性模量E=9000N/mm2,抗弯强度f m=13.00N/mm2 ,顺纹抗剪强度f v=1.40N/mm2.门式钢管脚手架间横向间距600mm, 门式钢管脚手架架间纵向间距900mm，门式钢管脚手架顶可调底座调节螺杆伸出长度200mm。

2.楼板底模验算（1）底模及支架荷载计算荷载类型标准值单位计算宽度(m) 板厚(m) 系数设计值①底模自重 0.30 kN/m2× 1.0 × 1.2 = 0.36 kN/m②砼自重 24.00 kN/m3× 1.0 × 0.12 × 1.2 = 3.46 kN/m③钢筋荷载 1.10 kN/m3× 1.0 × 0.12 × 1.2 = 0.16 kN/m④施工人员及施工设备荷载 2.50 kN/m2× 1.0 × 1.4 = 3.50 kN/m底模和支架承载力计算组合①＋②＋③＋④ q1 = 7.47 kN/m底模和龙骨挠度验算计算组合(①＋②＋③) q2 = 3.97 kN/m（2）楼板底模板验算第一层龙骨间距L=300mm,计算跨数5跨。

底模厚度18mm,板模宽度1000mm；W=bh2 /6=1000×182/6=54000mm3；I=bh3/12=1000×183/12=486000mm4。

1）内力及挠度计算a.①＋②＋③＋④荷载支座弯矩系数K M=-0.105M1=K M q1L2 =-0.105×7.47×3002=-70592N.mm剪力系数K V=0.606V1=K V q1L=0.606×7.47×300=1358Nb.①＋②＋③荷载支座弯矩系数K M=-0.105M2=K M q2L2 =-0.105×3.97×3002=-37517N.mm跨中弯矩系数K M=0.078M3=K M q2L2 =0.078×3.97×3002=27869N.mm剪力系数K V=0.606V2=K V q2L=0.606×3.97×300=722N挠度系数Kυ=0.644υ2=Kυq2L4/(100EI)=0.644×(3.97/1.2)×3004/(100×9000×486000)=0.04mmc.施工人员及施工设备荷载按2.50kN（按作用在边跨跨中计算）计算荷载P=1.4×2.50=3.50kN ，计算简图如下：跨中弯矩系数K M=0.200M4=K M×PL=0.200×3.50×1000×300=210000N.mm支座弯矩系数K M=-0.100M5=K M×PL=-0.100×3.50×1000×300=-105000N.mm剪力系数K V=0.600V3=K V P=0.600×3.50=2.10kN挠度系数Kυ=1.456υ3=KυPL3/(100EI)=1.456×(3.50/1.4)×1000×3003/(100×9000×486000)=0.22mm 2）抗弯强度验算M1=-70592N.mmM2＋M5=-142517N.mmM3＋M4=237869N.mm比较M1、M2＋M5、M3＋M4，取其绝对值大的作为抗弯强度验算的弯矩。

楼板模板木支撑架计算书楼板模板的计算参照《建筑施工模板安全技术规》(JGJ162-2008)、《建筑施工木脚手架安全技术规》(JGJ164-2008)、《混凝土结构设计规》(GB50010-2010) 《木结构设计规》(GB 50005 -2003)、《建筑结构荷载规》(2006年版)(GB 50009-2012)等编制。

一、基本参数信息1、模板支架参数横向间距或排距(m):1;立杆的间距(m):1;模板支架计算高度(m):3;立柱采用:木；立杆木截面宽度(mm):60;立杆木截面高度(mm):80;斜撑截面宽度(mm):30;斜撑截面高度(mm):40;帽木截面宽度(mm):60;帽木截面高度(mm):80;斜撑与立杆连接处与帽木的距离(mm):600;板底支撑形式：木支撑；木间隔距离(mm):300;木截面宽度(mm):40;木截面高度(mm):60;2、荷载参数模板与木块自重:0.35;混凝土和钢筋自重:25.1;荷载参数楼板现浇厚度:0.1;施工均布荷载标准值:1.50;3、板底木参数板底弹性模量(N/mm A2):9000;板底抗弯强度设计值(N/mmT):11;板底抗剪强度设计值(N/mmA2):1.4;4、帽木木参数帽木木弹性模量(N/mmA2):9000; 帽木木抗弯强度设计值(N/mmA2):11;帽木木抗剪强度设计值(N/mmA2):1.4;5、斜撑木参数斜撑木弹性模量（N/mmT）:9000; 斜撑木抗压强度设计值（N/mmT）:11;斜撑木抗剪强度设计值（N/mmH）:1.4;6、立柱木参数立杆弹性模量（N/mm A2）:9000;立杆抗压强度设计值（N/mm A2）:11;立杆抗剪强度设计值（N/mmA2）:1.4;7、面板参数面板弹性模量（N/mmA2）:6000; 面板厚度（mm）:18;面板自重（kN/mA2）:;面板抗弯设计值（N/mmA2）:17;面板抗剪设计值（N/mmA2）:1.3;8、楼板强度参数楼板模板木支架的钢筋级别:HRB335;楼板模板木支架的混凝土强度等级:C30; 楼板模板木支架的每标准层施工天数:8.0;楼板模板木支架的楼板截面支座配筋率:0.3;楼板模板木支架的楼板短边比长边的比值:1.0;楼板模板木支架的楼板的长边长度:5.0;楼板模板木支架的施工平均温度（C）:15;板底方木斜撑立柱木支撑正视图二、模板面板计算依据《建筑施工模板安全技术规》JGJ162-2008,5.2,以及《建筑施工木脚手架安全技术规》JGJ164-2008，4.1.4面板为受弯结构，需要验算其抗弯强度和刚度。

模板工程施工方案一、模板选择及支撑系统的确信本工程独立基础采纳组合钢模板；剪力墙、方柱模采纳竹胶板制作定形模板，楼板采纳竹胶板，关于不赶模数部份那么采纳少量木模作为辅助模板，支撑系统采纳钢管支撑体系，并配有木方做龙骨。

二、施工前的预备工作（1）安装前，要做好模板的定位基准工作：第一引测建筑的柱或墙轴线，并以该轴线为基准，弹出各墙，柱边线。

（2）模板放线时，用墨线弹出模板的边线和外控线，以便于模板安装和校正。

（3）做好标高量测工作：用水准仪把构件各部位标高直接引测到模板安装位置。

（4）进行找平工作：模板底部应预先找平，以保证模板底部平整，避免模板底部漏浆，如有高低不平处沿模板板边线用1：3水泥砂浆抹找平整。

（5）按施工需用的模板及配件对其规格、数量逐项清检查，模板必需完好，未经修复的部件不得利用。

（6）经检查合格的模板，应依照安装程序进行堆放或装车运输，运输时要幸免倾倒。

3、各部位模板支模方式：（1）支柱模柱子采纳单块钢模组拼的方式，支柱前第一用φ48××3.5钢管,柱箍间距为600。

柱箍钢管两边用十字扣与周围钢管支撑架连接牢固，支模示用意（详见附图）（2）剪力墙支模：剪力墙道先放线，放出墙的边线及操纵线，并先搭设墙的支撑构架，依照模板拼装设计，从基点开始第一块模板拼接第一层，拼接进程确实是用U型卡正反交替连接水平接头和竖向接头，U型卡连接的间距不得大于300，同时注意要使穿孔的模板位置对称，以使穿墙螺栓与墙模维持垂直，拼装一部份利用临时支撑撑住，然后继续拼接，待拼装完成后即可开始安装各类连接件、支撑件，采纳2根48×3.5钢管作为内横楞，内横楞为水平，第一排内横楞距地300，其后往上的横楞间距为600，竖向外钢楞也采纳2根48×3.5钢管，外钢楞间距不大于600。

墙模板采纳对拉杆为M16，水平间距为距地300，然后间距为600，竖向间距为600。

此为大体要求，支模时所要求各项部件间距不能大于上述各要求数值，采纳四道斜撑与墙体竖钢楞连接，斜搅有度适当。

模板支撑架施工控制要点一、模板支撑架介绍模板支撑系统是伴随着建筑施工的要求而产生并发展的，是施工作业中必不可少的手段和设备。

1、扣件式钢管支撑体系不安全:立杆与横杆采用扣件连接，立杆采用一字扣件连接，稳定性差不环保：主龙骨多为100x100木方，木材投入量大老旧率高：已在市场流通多年，腐蚀严重，壁厚普遍小于3mm功效低:搭拆过程中需要拆装扣件，搭拆速度慢损耗高：连接扣件与钢管分开,扣件丢损率高不灵活：立杆高度受市场钢管长度限制，高度模数组合不灵活2、碗扣式钢管支撑体系碗扣式支架是是由铁道部专业设计院研究设计,1984年通过部级鉴定，是多年来建筑行业使用较为广泛的一种支撑架系统•该支架设计了带齿碗扣接头，不仅拼拆迅速省力，而且结构简单，受力稳定可靠，避免了螺栓作业，不易丢失零散配件，使用安全，方便经济。

碗扣架为工具式脚手架,对工人技术要求不高，减少了人为因素对搭设质量的影响；但受产品模数的限制，其通用性差，配件易损坏且不便修理。

并且市场的碗口架缺乏配套斜杆等专用配件，大多需要与钢管扣件架组合使用，降低了其实际承载力。

3、门式架钢管支撑体系门式架在我国南方地区多有应用。

门式脚手架属于标准定型组件,搭设操作简便，工效高，其所用的交叉斜杆截面尺寸小，经济性好。

但作为工具式定型产品同样存在通用性问题，且由于其立杆大多为042.0钢管，其专用扣件市场供应不足。

4、盘扣式钢管支撑体系1、立杆的原材料升级，材质为Q345，表面作热浸镀锌处理，承载能力高;2、节点连接可靠，立杆与水平杆为轴心连接，配套斜杆连接，提高了架体的抗侧向力稳定性；点这免费下载施工技术资料3、杆件的系列化、标准化设计，适应各种结构和空间的组架，搭配灵活，由于有斜杆的连接，还可搭设悬挑结构、跨空结构等；4、与其他支撑系统相比，在同等荷载情况下，材料可以节省1/3-1/2,产品寿命达15年。

5、承插型键槽式钢管支架承插型键槽式钢管支架是针对高层钢筋砼结构施工特点进行设计的，是一种使用操作简易、成本低廉、安全可靠的建筑模板支撑体系,没有易损配件，耐用性好，能够起到加快模板周转，节省投入、降低人工成本、缩短工期的效果.6、台模台模又称飞模，是现浇钢筋混凝土楼板的一种大型工具式模板。

一、工程概况本项目为XX住宅小区，总建筑面积XX万平方米，其中地上建筑面积XX万平方米，地下建筑面积XX万平方米。

本工程楼板支撑体系专项方案旨在确保施工过程中的楼板稳定性，保障施工安全和质量。

二、施工范围1. 楼板支撑体系涉及范围：本方案适用于本工程地上及地下各层楼板的支撑体系。

2. 模板材料：12mm厚木模板、50mm×70mm木方、48mm×3.0mm普通钢管、14对拉螺栓等。

三、施工工艺1. 模板支撑体系搭设：（1）模板支撑体系采用满堂式，立杆间距为900mm×900mm，步距为1.5m。

（2）模板底部次背楞采用50mm×70mm木方，主背楞采用普通钢管，双钢管成对布置，避免顶托偏心受力。

（3）梁底沿梁长方向间距900mm设置梁底支撑，采用50mm×70mm木方。

2. 模板支撑体系加固：（1）梁侧设置双钢管背楞，用M14对拉螺杆对拉加固，间距500mm。

（2）剪力墙、地下室外墙、人防墙模板采用12mm厚木模板，模板次背楞采用50mm×70mm木方，主背楞采用直径48mm，壁厚3mm的双钢管加固。

（3）外墙柱、人防墙、柱、梁对拉螺栓均为一次性埋入混凝土内，不得加设套管，不能重复利用。

外墙对拉螺栓在中间及两侧焊接3mm厚5050mm止水片，对拉螺栓每边超出墙、梁、柱200mm，使用双螺帽。

四、施工质量控制1. 模板支撑体系搭设前，应对施工人员进行技术交底，确保施工人员掌握施工工艺和质量要求。

2. 搭设过程中，严格按照施工方案进行，确保模板支撑体系稳定、牢固。

3. 模板支撑体系搭设完成后，进行自检和互检，发现问题及时整改。

4. 施工过程中，加强对模板支撑体系的巡查，确保其安全、稳定。

五、施工安全措施1. 施工人员必须佩戴安全帽、安全带等个人防护用品。

2. 搭设模板支撑体系时，设置安全防护栏杆，防止人员坠落。

3. 施工现场设置警示标志，提醒人员注意安全。

楼板模板扣件钢管高支撑架计算书高支撑架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架，对于高支撑架的计算规范存在重要疏漏，使计算极容易出现不能完全确保安全的计算结果。

本计算书还参照《施工技术》2002.3.《扣件式钢管模板高支撑架设计和使用安全》，供脚手架设计人员参考。

模板支架搭设高度为20.0米，搭设尺寸为：立杆的纵距 b=1.50米，立杆的横距 l=1.20米，立杆的步距h=1.20米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为φ48×3.5，一、模板支架荷载标准值(轴力):作用于模板支架的荷载包括静荷载、活荷载和风荷载。

1.静荷载标准值包括以下内容：(1)脚手架钢管的自重(kN)：NG1 = 0.161×20.000=3.222kN钢管的自重计算参照《扣件式规范》附录A 双排架自重标准值，设计人员可根据情况修改。

(2)模板的自重(kN)：NG2 = 1.500×1.500×1.200=2.700kN(3)钢筋混凝土楼板自重(kN)：NG3 = 25.000×0.200×1.500×1.200=9.000kN经计算得到，静荷载标准值 NG = NG1+NG2+NG3 = 14.922kN。

2.活荷载为施工荷载标准值与振倒混凝土时产生的荷载。

经计算得到，活荷载标准值 NQ = (1.000+2.000)×1.500×1.200=5.400kN 3.不考虑风荷载时,立杆的轴向压力设计值计算公式N = 1.2NG + 1.4NQ二、立杆的稳定性计算:不考虑风荷载时,立杆的稳定性计算公式其中 N ——立杆的轴心压力设计值 (kN)；N = 25.47φ——轴心受压立杆的稳定系数,由长细比λ= l0/i 查表得到；i ——计算立杆的截面回转半径 (cm)；i = 1.58A ——立杆净截面面积 (cm2)； A = 4.89W ——立杆净截面抵抗矩(cm3)；W = 5.08f ——钢管立杆受压强度计算值 (N/mm2)；[f] ——钢管立杆抗压强度设计值 (N/mm2)；[f] = 205.00l0 ——计算长度 (m)；如果完全参照《扣件式规范》不考虑高支撑架，由公式(1)或(2)计算l0 = k1uh (1)l0 = (h+2a) (2)k1——计算长度附加系数，按照表1取值为1.167；u ——计算长度系数，参照《扣件式规范》表5.3.3；u = 1.75a ——立杆上端伸出顶层横杆中心线至模板支撑点的长度；a = 0.50m；公式(1)的计算结果：f = 177.74，立杆的稳定性计算 f < [f],满足要求!公式(2)的计算结果：f = 147.53，立杆的稳定性计算 f < [f],满足要求!如果考虑到高支撑架的安全因素，适宜由公式(3)计算l0 = k1k2(h+2a) (3)k2——计算长度附加系数，按照表2取值为1.042；公式(3)的计算结果：f = 209.99，立杆的稳定性计算 f > [f],不满足要求!表1 模板支架计算长度附加系数 k1———————————————————————————————————————步距 h(m) h≤0.9 0.9<h≤1.2 1.2<h≤1.5 1.5<h≤2.1k1 1.243 1.185 1.167 1.163———————————————————————————————————————表2 模板支架计算长度附加系数 k2—————————————————————————————————————————————H(m) 4 6 8 10 12 14 16 18 20 25 30 35 40h+2a或u1h(m)1.35 1.0 1.014 1.026 1.039 1.042 1.054 1.061 1.081 1.092 1.113 1.137 1.155 1.173 1.44 1.0 1.012 1.022 1.031 1.039 1.047 1.056 1.064 1.072 1.092 1.111 1.129 1.149 1.53 1.0 1.007 1.015 1.024 1.031 1.039 1.047 1.055 1.062 1.079 1.097 1.114 1.132 1.62 1.0 1.007 1.014 1.021 1.029 1.036 1.043 1.051 1.056 1.074 1.090 1.106 1.123 1.80 1.0 1.007 1.014 1.020 1.026 1.033 1.040 1.046 1.052 1.067 1.081 1.096 1.1111.92 1.0 1.007 1.012 1.018 1.024 1.030 1.035 1.042 1.048 1.062 1.076 1.090 1.1042.04 1.0 1.007 1.012 1.018 1.022 1.029 1.035 1.039 1.044 1.060 1.073 1.087 1.101 2.25 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.057 1.070 1.081 1.094 2.70 1.0 1.007 1.010 1.016 1.020 1.027 1.032 1.037 1.042 1.053 1.066 1.078 1.091———————————————————————————————————————————————以上表参照杜荣军：《扣件式钢管模板高支撑架设计和使用安全》三、梁和楼板模板高支撑架的构造和施工要求[工程经验]:除了要遵守《扣件架规范》的相关要求外，还要考虑以下内容1.模板支架的构造要求：a.梁板模板高支撑架可以根据设计荷载采用单立杆或双立杆；b.立杆之间必须按步距满设双向水平杆，确保两方向足够的设计刚度；c.梁和楼板荷载相差较大时，可以采用不同的立杆间距，但只宜在一个方向变距、而另一个方向不变。

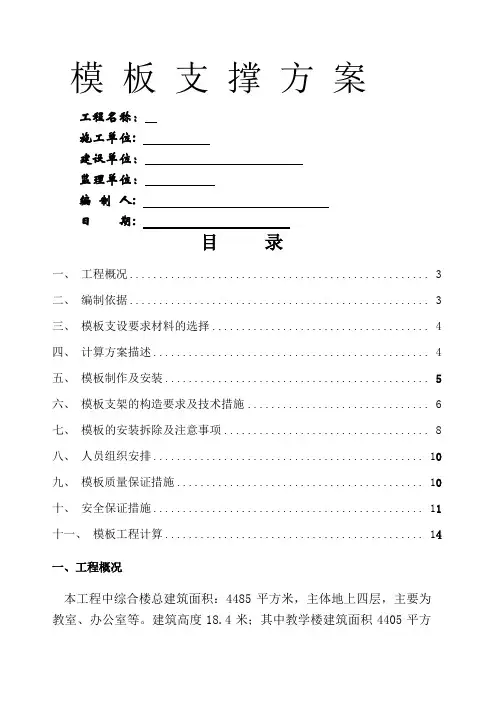

模板支撑方案工程名称：施工单位:建设单位：监理单位：编制人:日期:目录一、工程概况 (3)二、编制依据 (3)三、模板支设要求材料的选择 (4)四、计算方案描述 (4)五、模板制作及安装 (5)六、模板支架的构造要求及技术措施 (6)七、模板的安装拆除及注意事项 (8)八、人员组织安排 (10)九、模板质量保证措施 (10)十、安全保证措施 (11)十一、模板工程计算 (14)一、工程概况本工程中综合楼总建筑面积：4485平方米，主体地上四层，主要为教室、办公室等。

建筑高度18.4米；其中教学楼建筑面积4405平方米、地上主体四层，高度15.9米。

本工程建筑结构形式为框架剪力墙结构，建筑结构的安全等级为二级，结构设计使用年限50年，抗震设防裂度7度。

基础：本工程为条形基础；结构：本工程为框架剪力墙结构、综合楼局部网架。

本工程外墙材料为200厚B05加气混凝土砌块，强度等级A3.5；内隔墙材料为200厚加气混凝土砌块，加气混凝土砌块强度等级为A3.5，采用M5.0专用砂浆。

埋在土中的墙体采用烧结砖，埋在土中的墙体用M5水泥砂浆砌筑。

二、主要建筑说明：卫生间、盥洗间为地面砖防水楼面、楼梯间为大理石楼面，室内为现浇水磨石保温地面。

外墙保温采用岩棉板，真石漆外墙面。

屋面为水泥砂浆保护层屋面。

卫生间、盥洗间内墙粘贴釉面砖，内墙乳胶漆。

二、编制依据1、工程施工图纸及现场概况2、《建筑施工安全技术统一规范》GB50870-20133、《建筑施工临时支撑结构技术规范》JGJ300-20134、《混凝土结构工程施工规范》GB50666-20155、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20116、《建筑施工模板安全技术规范》JGJ162-20087、《建筑结构荷载规范》GB50009-20128、《混凝土结构设计规范》GB50010-20109、《钢结构设计规范》GB50017-200310、《冷弯薄壁型钢结构技术规范》GB50018-200211、《木结构设计规范》GB50005-200312、《混凝土模板用胶合板》GB/T17656-200813、《危险性较大的分部分项工程安全管理办法》建质[2009]87号14、《建设工程高大模板支撑系统施工安全监督管理导则》建质[2009]254 号三、模板支设要求、材料的选择本工程结构为现浇框架结构，整个模板系统采用满堂扣件式钢管脚手架支撑系统。

2013扣件钢管楼板模板支架计算书模板支架的计算参照《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2001）。

模板支架搭设高度为2.7米，搭设尺寸为：立杆的纵距 b=1.50米，立杆的横距 l=1.20米，立杆的步距 h=1.20米。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.5。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

静荷载标准值 q1 = 25.000×0.100×1.200+0.350×1.200=3.420kN/m 活荷载标准值 q2 = (2.000+1.000)×1.200=3.600kN/m面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 120.00×1.80×1.80/6 = 64.80cm3；I = 120.00×1.80×1.80×1.80/12 = 58.32cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取25.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.2×3.420+1.4×3.600)×0.300×0.300=0.082kN.m经计算得到面板抗弯强度计算值 f = 0.082×1000×1000/64800=1.270N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.2×3.420+1.4×3.600)×0.300=1.646kN截面抗剪强度计算值 T=3×1646.0/(2×1200.000×18.000)=0.114N/mm2截面抗剪强度设计值 [T]=1.60N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×7.020×3004/(100×3500×583200)=0.189mm,面板的最大挠度小于300.0/250,满足要求!二、模板支撑方木的计算方木按照均布荷载下三跨连续梁计算。

模板支撑施工方案一、工程概况与目标本工程为[工程名称]，位于[具体地址]，建筑面积约为[面积数值]平方米。

本施工方案旨在确保模板支撑结构的稳定性与安全性，确保施工过程的顺利进行，同时满足设计要求的承载能力。

二、施工方案依据本施工方案依据《建筑施工模板支撑结构安全技术规范》、《建筑施工安全检查标准》等相关标准、规范及设计图纸进行编制，确保施工过程中的每一步操作均符合相关规定。

三、支撑材料选择模板：选用[模板材质及规格]，满足结构强度要求，确保混凝土浇筑过程中不变形。

支撑材料：采用[支撑材料材质及规格]，满足支撑结构的稳定性要求，具备足够的承载能力。

四、支撑结构设计根据设计图纸及现场实际情况，设计支撑结构，确保支撑体系稳定、合理，能够满足施工过程中的各项要求。

支撑结构设计需经过专业人员审核确认后方可实施。

五、施工流程安排场地平整：确保施工场地平整，满足施工要求。

材料准备：按照设计要求准备模板、支撑材料等。

支撑结构搭建：按照设计方案搭建支撑结构，确保搭设准确、牢固。

模板安装：在支撑结构上安装模板，确保模板安装平整、稳定。

检查验收：施工完成后进行检查验收，确保支撑结构稳定、满足设计要求。

六、安全技术措施施工现场设置安全警示标志，确保施工人员安全。

定期对支撑结构进行检查，发现问题及时处理。

施工人员需佩戴安全防护用品，确保施工过程安全。

七、质量保证措施施工前进行技术交底，确保施工人员明确施工要求。

施工过程中严格按照设计要求进行操作，确保施工质量。

施工完成后进行质量验收，确保支撑结构满足设计要求。

八、施工进度计划本工程施工进度计划如下：[第一阶段工作内容]，计划完成时间：[完成时间]。

[第二阶段工作内容]，计划完成时间：[完成时间]。

……施工过程中，需根据实际情况及时调整施工进度计划，确保工程按时完成。

以上为本工程模板支撑施工方案的主要内容，实际施工过程中需根据现场实际情况进行适当调整，确保工程顺利完成。

铝模板施工方案本工程质量要求高，施工形象要求好，塔楼主体7层以上标准层拟采用全铝合金模板支撑体系。

1. 国内外铝模使用情况铝合金模板在美国、加拿大等国家的推广使用已有10多年历史，在我国的香港、澳门也已经大批量使用，有成套成熟的施工技术，从低碳、节能来考虑以铝代钢制作模板是大势所趋。

2. 铝合金模板体系介绍3.1 体系特点如下:3.2 体系组成：铝模支撑体系包括墙柱梁板所有模板，面板及模板背肋均为铝合金材料；模板间的连接采用专用的销扣，模板设计早拆体系，可以实现早拆（竖向构件铝模24小时内可以拆除，水平构件铝模36小时内可以拆除，垂直支撑保留直至水平构件混凝土强度达到100%），自重为23kg/m2。

体系组成的三维图如下：铝模快装拆体系由楼板模板、梁底模、梁侧模、梁板顶撑、梁板支撑梁、阴角模、连接紧固销、钢支撑等构件组成。

这些构件均由铝合金型材或型钢焊接而成，焊接质量好，强度高，外观形象好。

快装拆设计现场铝模安装完后图片3. 铝合金体系优点1)应用范围广，适合墙体模板、水平楼板、柱子、梁、楼梯等模板的使用；2)铝合金模板是现有金属模板内最轻的模板体系，每平米重量不到20kg，自重轻，周转方便。

3)因为自重轻，所有的模板均可直接通过在楼层上设置的传料口进行上下倒运，施工方便，克服了全钢大模板拆装困难、施工完全依赖机械的状况，可以由人工拼装，或者拼装成片后整体由机械吊装；4)因铝模自身刚度大，墙柱梁板的铝模组成了一个可靠的稳定体系，相比传统的木模支撑体系，大大地减少了水平与竖向钢管支撑，减少了工作量，整个施工作业层也清爽，畅通无阻(见下图)；5)铝模采用先进的快拆体系，可以大大得加快施工进度与模板的周转，从而减少模板的周转量与现场堆放的周转材料(快拆见下图)。

6)铝模虽然自重轻，但刚度大，每平米承载力达60kN，完全可以满足现场施工的需要；7)使用寿命长，成本低，周转次数高，正常使用规范施工下可达300次以上，每平方米价格和全钢大模板接近，均摊费用比全钢大模板低15-20%；8)施工质量高，混凝土表面质量平整光洁，可以达到饰面清水混凝土的要求（见下图）；9)铝模报废后回收价值高。

模板支撑架施工一、模板支撑架介绍模板支撑系统是伴随着建筑施工的要求而产生并发展的，是施工作业中必不可少的手段和设备。

1、扣件式钢管支撑体系不安全：立杆与横杆采用扣件连接，立杆采用一字扣件连接，稳定性差不环保：主龙骨多为100×100木方，木材投入量大老旧率高：已在市场流通多年，腐蚀严重，壁厚普遍小于3mm功效低：搭拆过程中需要拆装扣件，搭拆速度慢损耗高：连接扣件与钢管分开，扣件丢损率高不灵活：立杆高度受市场钢管长度限制，高度模数组合不灵活2、碗扣式钢管支撑体系碗扣式支架是是由铁道部专业设计院研究设计，1984年通过部级鉴定，是多年来建筑行业使用较为广泛的一种支撑架系统。

该支架设计了带齿碗扣接头，不仅拼拆迅速省力，而且结构简单，受力稳定可靠，避免了螺栓作业，不易丢失零散配件，使用安全，方便经济。

碗扣架为工具式脚手架，对工人技术要求不高，减少了人为因素对搭设质量的影响；但受产品模数的限制，其通用性差，配件易损坏且不便修理。

并且市场的碗口架缺乏配套斜杆等专用配件，大多需要与钢管扣件架组合使用，降低了其实际承载力。

3、门式架钢管支撑体系门式架在我国南方地区多有应用。

门式脚手架属于标准定型组件，搭设操作简便，工效高，其所用的交叉斜杆截面尺寸小，经济性好。

但作为工具式定型产品同样存在通用性问题，且由于其立杆大多为Ø42.0钢管，其专用扣件市场供应不足。

4、盘扣式钢管支撑体系1、立杆的原材料升级，材质为Q345，表面作热浸镀锌处理，承载能力高；2、节点连接可靠，立杆与水平杆为轴心连接，配套斜杆连接，提高了架体的抗侧向力稳定性；点这免费下载施工技术资料3、杆件的系列化、标准化设计，适应各种结构和空间的组架，搭配灵活，由于有斜杆的连接，还可搭设悬挑结构、跨空结构等；4、与其他支撑系统相比，在同等荷载情况下，材料可以节省1/3-1/2，产品寿命达15年。

5、承插型键槽式钢管支架承插型键槽式钢管支架是针对高层钢筋砼结构施工特点进行设计的，是一种使用操作简易、成本低廉、安全可靠的建筑模板支撑体系，没有易损配件，耐用性好，能够起到加快模板周转，节省投入、降低人工成本、缩短工期的效果。

模板支撑体系各分项工程
模板支撑体系是建筑施工中一个重要的工程，它涉及到建筑结构的稳定性和安全性。

该体系包括各种模板、支撑材料和固定件等。

在实际施工中，模板支撑体系通常被分为以下几个分项工程：
1. 基础模板支撑工程：包括地基板、基础立柱、支撑杆等，主要用于支撑基础模板的搭设和加固。

2. 墙体模板支撑工程：包括竖向墙板、横向墙板、拱形模板等，主要用于支撑墙体的搭设和加固。

3. 梁板模板支撑工程：包括梁板模板、支撑杆、梁板吊篮等，主要用于支撑梁板的搭设和加固。

4. 楼板模板支撑工程：包括楼板模板、支撑杆、楼板吊篮等，主要用于支撑楼板的搭设和加固。

5. 屋面模板支撑工程：包括屋面模板、支撑杆、屋面吊篮等，主要用于支撑屋面的搭设和加固。

6. 装配式建筑模板支撑工程：包括钢模板、钢支撑杆、连接件等，主要用于支撑装配式建筑的搭设和加固。

以上各项工程都是模板支撑体系不可或缺的组成部分，每个分项工程都有其独特的特点和施工要求。

建筑施工中，必须根据具体情况和设计要求进行合理的选择和搭配，以确保施工质量和安全。

- 1 -。

扣件钢管楼板模板支架计算书计算依据《建筑施工模板安全技术规范》(JGJ162-2008)。

计算参数:模板支架搭设高度为4.0m，立杆的纵距 b=1.10m，立杆的横距 l=1.10m，立杆的步距 h=1.50m。

面板厚度18mm，剪切强度1.4N/mm2，抗弯强度15.0N/mm2，弹性模量6000.0N/mm4。

木方50×100mm，间距500mm，剪切强度1.6N/mm2，抗弯强度13.0N/mm2，弹性模量9500.0N/mm4。

梁顶托采用钢管48×3.5mm。

模板自重0.35kN/m2，混凝土钢筋自重25.00kN/m3，施工活荷载3.00kN/m2。

扣件计算折减系数取1.00。

图1 楼板支撑架立面简图图2 楼板支撑架荷载计算单元采用的钢管类型为48×3.2。

一、模板面板计算面板为受弯结构,需要验算其抗弯强度和刚度。

模板面板的按照三跨连续梁计算。

考虑0.9的结构重要系数，静荷载标准值 q1 = 0.9×(25.000×0.150×1.100+0.350×1.100)=4.059kN/m考虑0.9的结构重要系数，活荷载标准值 q2 = 0.9×(2.000+1.000)×1.100=2.970kN/m 面板的截面惯性矩I和截面抵抗矩W分别为:本算例中，截面惯性矩I和截面抵抗矩W分别为:W = 110.00×1.80×1.80/6 = 59.40cm3；I = 110.00×1.80×1.80×1.80/12 = 53.46cm4；(1)抗弯强度计算f = M / W < [f]其中 f ——面板的抗弯强度计算值(N/mm2)；M ——面板的最大弯距(N.mm)；W ——面板的净截面抵抗矩；[f] ——面板的抗弯强度设计值，取15.00N/mm2；M = 0.100ql2其中 q ——荷载设计值(kN/m)；经计算得到 M = 0.100×(1.20×4.059+1.4×2.970)×0.500×0.500=0.226kN.m经计算得到面板抗弯强度计算值 f = 0.226×1000×1000/59400=3.800N/mm2面板的抗弯强度验算 f < [f],满足要求!(2)抗剪计算 [可以不计算]T = 3Q/2bh < [T]其中最大剪力 Q=0.600×(1.20×4.059+1.4×2.970)×0.500=2.709kN截面抗剪强度计算值 T=3×2709.0/(2×1100.000×18.000)=0.205N/mm2截面抗剪强度设计值 [T]=1.40N/mm2抗剪强度验算 T < [T]，满足要求!(3)挠度计算v = 0.677ql4 / 100EI < [v] = l / 250面板最大挠度计算值 v = 0.677×4.059×5004/(100×6000×534600)=0.535mm面板的最大挠度小于500.0/250,满足要求!二、模板支撑木方的计算木方按照均布荷载下连续梁计算。

楼板模板及支撑体系验算一、楼板：1、模板：模板尺寸：1.83×0.915m。

（1）荷载计算：楼板标准荷载为楼板模板自重：0.5KN/㎡M B=–0.107×ql2=–0.107×8.711×0.452=–0.189KN·ｍM C=–0.071×ql2=–0.071×8.711×0.452=–0.125 KN·ｍ（3）M］/ｆ=(0.189×106)/13=1.45×104ｍｍ3ｍ＜Ｗ=1/6×915×202=6.1×104ｍｍ3ωA=(K w ql4)/(100EI)=（0.967×8.711×4504）/［100×9.5×103×(1/12)×915×203］=0.60ｍｍ＜［ω］=l/400=1.125ｍｍ当施工人员及设备为集中荷载时也满足要求。

2、模板横楞计算：（1）q=［（0.5+4.32+0.198+0.3）×1.2+2.5×1.4］×0.45M B=–0.107×ql2=–0.107×4.45×0.452=–0.096KN·ｍM C=–0.071×ql2=–0.071×4.45×0.452=–0.064 KN·ｍ（3）［M］/ｆ=(0.096×106)/13=0.738×104ｍｍ3ｍ＜Ｗ=1/6×100×402=2.67×104ｍｍ3ωA=(K w ql4)/(100EI)=（0.967×4.45×4504）/［100×9.5×103×(1/12)×100×403］=0.352ｍｍ＜［ω］=l/400=1.125ｍｍ3、采用钢管脚手支架进行支撑（1）（1/01）~（1）/（1/0A）~（E）层高净距为6.92ｍ横杆步距为6.92÷4=1.73ｍ取立杆支撑面积为（0.6×2）×（0.6×2）=1.44ｍ2每根立杆承受荷载为：1.44×［（0.5+4.32+0.198）×1.2+2.5×1.4+0.3×1.2+0.25×1.2］=14.67KN 用φ48×2.75ｍｍ，A=391ｍｍ2。

模板及支撑计算书一、楼板模板计算楼板厚度200mm 和100mm ，模板板面采用12mm 高强度竹木模板，次龙骨采用50×100mm ，E=104 N/mm 2，I=bh 3/12=50×1003/12=4.16×104mm 4，方木主龙骨采用100×100方木。

1、 荷载计算：模板及支架自重标准值： 0.3KN/m 2混凝土标准值： 24KN/m 2钢筋自重标准值： 1.1 KN/m 2施工人员及设备荷载标准值： 2.5 KN/m 2楼板按100mm 厚计算荷载标准值： F 1= 0.3+24×0.1+1.1+2.5=6.3KN荷载标准值： F 2=（0.3+24×0.1+1.1）×1.2+2.5×1.4=8.06KN楼板按200mm 厚计算荷载标准值： F 3= 0.3+24×0.2+1.1+2.5=8.7KN荷载标准值： F 4= （0.3+24×0.2+1.1）×1.2+2.5×1.4=10.94KN2、 计算次龙骨间距：新浇筑的混凝土均匀作用在胶合板上，单位宽度的面板可以视为梁，次龙骨作为梁支点按三跨连续考虑，梁宽取200mm 。

（1）板厚按200mm 算：按抗弯强度验算M=1/8q 1l 2 1 σ=M/W ≤f m式中：M ——弯距设计值（N •mm ）q 1____作用在顶板模板上的均布荷载（N/mm ）q 1=F 4×0.2=10.94×0.2=2.19KN/ml ——次龙骨间距σ——受弯应力设计值（N/mm 2）W ——截面抵抗矩=1/6bh 2f m ——模板的抗弯强度设计值（N/mm 2）取11 N/mm 2σ=M/W ≤f m1 8q 1l 211 6bh 22l 1按模板的刚度要求，最大变形值为模板设计跨度的1250ω= 0.667×ql 4 ≤1 250100EIq ——作用在模板上的均布荷载（N/mm ）E ——模板的弹性模量（N/mm 2），E=1×104 N/mm 2I ——模板的惯性截面矩，I= 1 12bh 2=5.62×104mm 4100×5.62×104×104 0.677×2.38×200取抗弯承载力，刚度要求计算的小值，l=519mm 。

板模板(木支撑)计算书模板支架采用木顶支撑，计算根据《木结构设计规X》（GB50005-2003）、《混凝土结构设计规X》（GB50010-2002）、《建筑结构荷载规X》(GB 50009-2001)、《建筑施工计算手册》江正荣著、建筑施工手册》（第四版）等编制。

一、参数信息1、模板支架参数横向间距或排距(m): 1.000；纵距(m): 1.000；立柱长度(m): 3.000；立柱采用圆木:圆木小头直径(mm): 80.000；圆木大头直径(mm): 100.000；斜撑截面宽度(mm)：30.000；斜撑截面高度(mm)：40.000；帽木截面宽度(mm)：60.000；帽木截面高度(mm)：80.000；斜撑与立柱连接处到帽木的距离(mm): 600.000；板底支撑形式：圆木支撑；方木的间隔距离(mm)：300.000；圆木的小头直径(mm)：50.000；2、荷载参数模板与木板自重(kN/m2)：0.350；混凝土与钢筋自重(kN/m3)：25.000；施工均布荷载标准值(kN/m2)：2.000；3、楼板参数钢筋级别：二级钢HRB 335(20MnSi)；楼板混凝土强度等级：C35；每层标准施工天数：8；每平米楼板截面的钢筋面积(mm2)：1440.000；楼板的计算跨度(m)：4.000；楼板的计算宽度(m)：4.500；楼板的计算厚度(mm)：120.000；施工期平均气温(℃)：25.000；4、板底圆木参数板底圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；圆木抗弯强度设计值f(N/mm2)：11.000；m圆木抗剪强度设计值f(N/mm2)：1.400；v5、帽木方木参数帽木方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000(N/mm2)：11.000；方木抗弯强度设计值fm(N/mm2)：1.400；方木抗剪强度设计值fv6、斜撑方木参数斜撑方木选用木材：杉木；方木弹性模量E(N/mm2)：9000.000；(N/mm2)：11.000；方木抗压强度设计值fv7、立柱圆木参数立柱圆木选用木材：杉木；圆木弹性模量E(N/mm2)：9000.000；(N/mm2)：10.000；圆木抗压强度设计值fv二、模板底支撑方木的验算:本工程模板板底采用圆木作为支撑，圆木按照简支梁计算；圆木截面惯性矩I和截面抵抗矩W分别为：W = 0.0982×d3= 0.0982×5.0003 = 12.275 cm3；I = 0.0491×d4= 0.0491×5.0004 = 30.688 cm4；木楞计算简图1、荷载的计算：(1)钢筋混凝土板自重线荷载(kN/m)：q1= 25.000×0.120×0.300 = 0.900 kN/m；(2)模板的自重线荷载(kN/m)：q2= 0.350×0.300 = 0.105 kN/m；(3)活荷载为施工荷载标准值(kN)：p1= 2.000×1.000×0.300 = 0.600 kN；2、抗弯强度验算：最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩之和，计算公式如下:均布荷载q = 1.2×(q1+q2) = 1.2×(0.900+0.105) = 1.206 kN/m；集中荷载P = 1.4×p1= 1.4×0.600 = 0.840 kN；最大弯距M = P×l/4+q×l2/8 = 0.840×1.000/4+1.206×1.0002/8= 0.361 kN；最大支座力N = P/2+q×l/2 = 0.840+1.206×1.000/2 = 1.023 kN ；截面应力σ = M/W = 0.361/0.012 = 29.389 N/mm2；圆木的最大应力计算值为29.389N/mm2，大于圆木抗弯强度设计值11.000N/mm2，不满足要求！3、抗剪强度验算：最大剪力的计算公式如下：截面抗剪强度必须满足下式：其中最大剪力：V = 1.206×1.000/2+0.840/2 = 1.023 kN；截面受剪应力计算值：T = 3×1.023×103/(2×40.000×60.000) = 0.639N/mm2；截面抗剪强度设计值：[f] = 1.400 N/mm2；v圆木的最大受剪应力计算值为0.639N/mm2，小于圆木抗剪强度设计值1.400N/mm2，满足要求！4、挠度验算：最大挠度考虑为静荷载与活荷载的计算值最不利分配的挠度和，按规X规定，挠度验算取荷载标准值，计算公式如下：均布荷载 q = q1+q2 = 0.900+0.105 = 1.005 kN/m；集中荷载 p = 0.600 kN最大变形ω = 5×1.005×1.000×1012/(384×9000.000×30.688×104) +0.600×1.000×109/(48×9000.000×30.688×104)= 4.743 mm；圆木的最大挠度为4.743mm，大于最大容许挠度4.000mm，不满足要求！三、帽木验算:支撑帽木按照集中以与均布荷载作用下的两跨连续梁计算；集中荷载P取纵向板底支撑传递力：P = 1.206×1.000+0.840 = 2.046 kN；均布荷载q取帽木自重：q = 1.000×0.060×0.080×3.870 = 0.019 kN/m；截面抵抗矩：W = b×h2/6 = 6.000×8.0002/6 = 64.000 cm3；截面惯性矩：I = b×h3/12= 6.000×8.0003/12 = 256.000 cm4；帽木受力计算简图经过连续梁的计算得到帽木剪力图(kN)帽木弯矩图(kN.m)帽木变形图(mm)经过连续梁的计算得到各支座对支撑梁的支撑反力由左至右分别为：R[1] = 2.426 kN；R[2] = 4.169 kN；R[3] = 1.608 kN；最大弯矩 Mmax= 0.222 kN.m；最大变形ωmax = 0.118 mm；最大剪力 Vmax= 2.494 kN；截面应力σ = 3.462 N/mm2。
