电磁铁电磁力计算方法精选文档

电磁铁磁力的计算公式电磁铁的磁力计算公式：
一、电磁铁的平均磁力：
1、总质量M的电磁铁磁力（H）计算公式：
2、电磁铁的平均磁力（Hm）计算公式：
二、电磁铁的最大磁力：
1、电磁铁的最大磁力（Hmax）计算公式：
2、电磁铁的最大磁力系数 Kmax计算公式：
三、电磁铁的最小磁力：
1、电磁铁的最小磁力（Hmin）计算公式：
2、电磁铁的最小磁力系数 Kmin计算公式：
四、电磁铁U型磁力（U）计算公式：
五、电磁铁的最大磁矩（Mmax）计算公式：
1、电磁铁的最大磁矩（Mmax）计算公式：
2、电磁铁的最大磁矩系数 Kmax计算公式：
六、电磁铁的最小磁矩（Mmin）计算公式：
1、电磁铁的最小磁矩（Mmin）计算公式：
2、电磁铁的最小磁矩系数 Kmin计算公式：
七、电磁铁的轴向磁感计算公式：
1、电磁铁的轴向磁感（Gax）计算公式：
2、电磁铁的轴向磁感系数 Kax计算公式：
八、电磁铁的轴向磁矩计算公式：
1、电磁铁的轴向磁矩（Max）计算公式：
2、电磁铁的轴向磁矩系数 Kax计算公式：
九、电磁铁的轴向孔径计算公式：
1、电磁铁的轴向孔径（dax）计算公式：
2、电磁铁的轴向孔径系数 Kdax计算公式：
总结：电磁铁的磁力计算公式由以上九种，均可通过能量密度与核磁比等参数，计算出电磁铁的平均磁力、最大磁力、最小磁力、最大磁矩、最小磁矩、轴向磁感、轴向磁矩、轴向孔径等。

公式的详细计算公式需参考相关的电磁学文献进行查看。

电磁铁的磁场强度计算电磁铁的磁场强度是其重要特性之一，对于理解其工作原理和设计应用具有重要意义。

磁场强度的计算涉及到电流、线圈匝数、线径等多个因素。

以下是一些常见的计算方法：1.毕奥-萨伐尔定律：这是计算磁场强度的基本公式，特别是对于长直导线。

对于一个长度为l，流有电流I的导线，距离导线中心为r处的磁场强度H为：H = μ₀ × (I × l) / (4 × π × r^3)。

其中，μ₀是真空的磁导率。

2.安培定律：对于一个形状规则的线圈，例如矩形线圈，其磁场强度可以通过安培定律来计算。

假设线圈的匝数为n，流过的电流为I，线圈长度为l，宽度为w，距离线圈中心的距离为r，则H = μ₀ × n × I / (2 × π × r)。

3.磁感应强度：除了磁场强度H，另一个常用的参数是磁感应强度B。

对于长直导线，B的公式与H类似，只是分母中多了一个系数k：B = μ₀ × (I × l) / (4 × π × r^3 × k)。

对于线圈，B的计算公式与H类似，但需要考虑线圈的形状和方向。

4.磁路：在复杂的电磁系统，如电机、变压器等中，磁场强度可以通过磁路来计算。

磁路类似于电路，其中磁通量类似于电流，磁阻类似于电阻。

通过磁路的概念，可以更方便地理解和分析复杂的磁场分布。

5.有限元法：对于复杂的几何形状和磁场分布，可以使用有限元法进行计算。

这种方法将复杂的磁场问题分解为许多小的单元，每个单元都可以单独求解，然后将结果组合起来得到整体的磁场分布。

在设计和应用电磁铁时，需要综合考虑各种因素，如线圈匝数、电流、线径、气隙等，以确定最佳的磁场强度和分布。

同时，还需要考虑材料的磁导率和饱和磁感应强度等特性，以确保电磁铁的性能和稳定性。

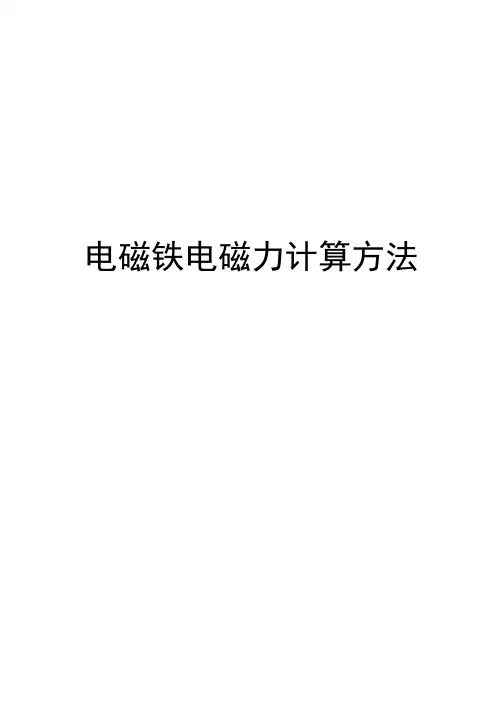

电磁铁电磁力计算方法
1磁动势计算（又叫安匝数）IN
E 匝数22)12(212d D D L d L
d
D D N 其中：L 绕线宽度)
(mm 2D 绕线外径)
(mm 1D 绕线内径)
(mm d 漆包线直径
)(mm 绕线长度
2223
22121(21)=222(21)10()
4D D D D L D D l DN N d L D D m d 绕根据电阻公式
22222
3
324
(21)
(21)
41010
()d 4
L D D l L D D d R d S 绕其中：
20.0178./mm m
铜的电阻率2S mm 漆包线的截面积（）
根据4
3
22224
10
(21)(21)d U U Ud I L D D R L D D 故磁动势
23
102(21)d U
IN D D 2磁感应强度计算（磁动势在磁路上往往有不同的磁降，但每一圈的磁降和应等于磁动势）
即：()
IN
HL 其中：H 磁场强度（A/m)
L m 该段磁介质的长度（）
一般情况下，电磁阀除气隙处外，其余部分均采用导磁性能很好的材料，绝大部分磁动势降是在气隙处，
即0
()IN
HL H 其中：0H 气隙处磁场强度（A/m)
mm 气隙长度（）即行程
而000
=
B H 其中：0
B 气隙中的磁感应强度（特斯拉)-70导磁率，410亨/米。

电磁铁磁力计算
电磁铁的磁力是按照磁通定律来计算的，它的公式为：
B=μo*i/(2*π*r)，其中B为磁场强度，μo为真空中磁通的常数，i为电流的大小，r为距离电磁铁的距离。

通过计算可以得出，当电流为1安时，距离电磁铁1米处的磁场能够达到最大值，磁场强度大小为4π*10^-7微特斯拉（T）。

在距离电磁铁半米处的磁场强度将会达到16π*10^-7微特斯拉（T），而距离电磁铁2米处的磁场强度将会降低至1π*10^-7微特斯拉（T）。

因此，我们可以看出，随着距离电磁铁的增加，在等比例的情况下，其磁场强度也会逐渐减小，而电流的大小也会影响电磁铁磁力的大小。

电磁铁磁场强度计算公式
电磁铁是一种可以产生磁场的装置，通常由线圈和铁芯组成。

通过通电使得线圈产生磁场，进而激活铁芯，使其具有磁性。

在设计和使用电磁铁时，我们需要了解如何计算其磁场强度，以确保其在特定情况下的性能和效果。

磁场强度是描述磁场的物理量，通常用字母H表示。

在电磁铁中，磁场强度的计算可以通过以下公式进行：
H = (N * I) / l
其中，H代表磁场强度，单位为安培每米(A/m)；N代表线圈的匝数；I代表电流的大小，单位为安培(A)；l代表磁场的路径长度，单位为米(m)。

从上述公式可以看出，磁场强度与线圈匝数、电流大小和磁场路径长度均有关系。

增加线圈匝数或电流大小会增加磁场强度，而增加磁场路径长度则会减小磁场强度。

在实际应用中，我们可以根据需要调整线圈的匝数和电流大小，以达到所需的磁场强度。

同时，也需要注意磁场路径的设计，确保磁场能够覆盖到需要的区域。

除了上述公式外，还有一些其他因素会影响电磁铁的磁场强度，如铁芯的材质和形状、线圈的布局等。

在设计电磁铁时，需要综合考
虑这些因素，以获得最佳的性能。

总的来说，磁场强度是衡量电磁铁性能的重要指标之一，通过合理设计和计算，可以确保电磁铁在工作时能够产生所需的磁场强度，从而实现预期的效果。

希望通过本文的介绍，读者能对电磁铁磁场强度的计算有所了解，为实际应用提供参考和指导。

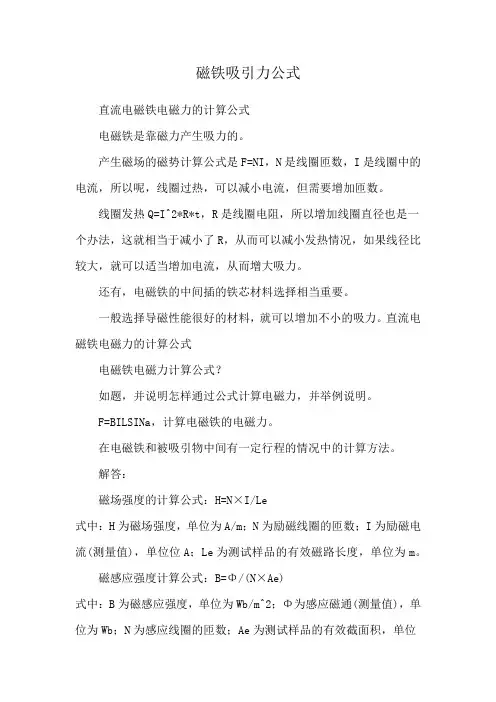

磁铁吸引力公式直流电磁铁电磁力的计算公式电磁铁是靠磁力产生吸力的。

产生磁场的磁势计算公式是F=NI，N是线圈匝数，I是线圈中的电流，所以呢，线圈过热，可以减小电流，但需要增加匝数。

线圈发热Q=I^2*R*t，R是线圈电阻，所以增加线圈直径也是一个办法，这就相当于减小了R，从而可以减小发热情况，如果线径比较大，就可以适当增加电流，从而增大吸力。

还有，电磁铁的中间插的铁芯材料选择相当重要。

一般选择导磁性能很好的材料，就可以增加不小的吸力。

直流电磁铁电磁力的计算公式电磁铁电磁力计算公式？如题，并说明怎样通过公式计算电磁力，并举例说明。

F=BILSINa，计算电磁铁的电磁力。

在电磁铁和被吸引物中间有一定行程的情况中的计算方法。

解答：磁场强度的计算公式：H=N×I/Le式中：H为磁场强度，单位为A/m；N为励磁线圈的匝数；I为励磁电流(测量值)，单位位A；Le为测试样品的有效磁路长度，单位为m。

磁感应强度计算公式：B=Φ/(N×Ae)式中：B为磁感应强度，单位为Wb/m^2；Φ为感应磁通(测量值)，单位为Wb；N为感应线圈的匝数；Ae为测试样品的有效截面积，单位为m^2。

电磁铁磁力怎么计算?电磁吸力=磁通密度的平方X极面的截面积/2倍的真空中的磁导率。

电工天下如何准确计算电磁铁产生的磁力？是否可以用一个公式计算出电磁铁产生的磁力，其中包括线圈匝数、电流强度、铁心的常数等.得出的数值单位是牛顿。

电磁铁的磁力怎么算?漆包线是1毫米，一共缠了105匝，外径2.8厘米，内径2厘米，电压3伏，电流2.1安.磁力有多大?怎么算?公式是什么?将一个架子上挂上一个拉簧，拉簧上挂一个铁砝码，把电磁铁放在下面，只要通电，砝码会下坠即可。

电磁铁磁力计算公式好的，以下是为您生成的关于“电磁铁磁力计算公式”的文章：咱今天就来好好唠唠电磁铁磁力计算公式这回事儿。

记得我读中学那会，学校组织了一次科技小制作的活动。

我和几个小伙伴凑一块儿，决定搞一个电磁铁的小玩意儿。

我们雄心勃勃，想着一定要做出个厉害的电磁铁来。

那时候，啥都不懂，就知道瞎鼓捣。

一开始，我们找来了电池、电线、铁钉这些材料，然后照着书上的样子，一圈一圈地绕电线。

可是弄出来的电磁铁，那磁力小得可怜，连个小铁钉都吸不起来。

这可把我们给愁坏了，几个人凑在一起，抓耳挠腮地想办法。

后来，老师看到我们的窘样，笑着给我们讲了电磁铁磁力计算公式的一些知识。

老师说，电磁铁的磁力大小和电流强度、线圈圈数以及铁芯的情况都有关系。

这电流强度越大，磁力就越强；线圈圈数越多，磁力也会越大；还有那铁芯，要是铁芯又粗又长，磁力也能跟着变强。

按照老师说的，我们重新调整了我们的设计。

把电池多串联了几个，增大了电流；把电线也多绕了好多圈；还专门找了一根又粗又长的铁钉当铁芯。

嘿，您还别说，这一改，效果那叫一个明显！我们做出来的电磁铁，轻轻松松就把一堆小铁钉给吸起来了，大家那个高兴劲儿就别提了。

从那以后，我算是真正明白了这电磁铁磁力计算公式的重要性。

这电磁铁磁力的计算公式啊，其实说起来也不复杂。

简单来说，磁力大小和电流（I）以及线圈圈数（N）的乘积成正比。

用公式表示就是 F = k × I × N ，这里的 k 是个常数，和铁芯的材料、形状等因素有关。

比如说，在实际应用中，如果我们要制作一个磁力很强的电磁铁来吊运重物，那就要想办法增大电流和线圈圈数。

电流这方面呢，我们可以通过增加电池数量或者使用更高电压的电源来实现。

但要注意哦，可别超过了电路能承受的范围，不然会出问题的。

线圈圈数这一块，就得耐心点，一圈一圈仔细绕。

绕的时候还得注意，要绕得整齐紧密，不能松松垮垮的，要不然磁力也会受影响。

再说说铁芯。

铁芯的材料得选导磁性好的，像纯铁或者硅钢片就很不错。

初中物理电学部分电磁铁的工作原理及计算方法电磁铁是由电流通过导线产生的磁场而形成的一种磁体，其工作原理是基于法拉第电磁感应定律和安培力的作用机制。

电磁铁广泛应用于磁悬浮列车、电磁炮、电动机等各种领域。

本文将详细介绍电磁铁的工作原理及计算方法。

一、电磁铁的工作原理当电流通过直线导线时，会在导线周围产生一个磁场。

根据法拉第电磁感应定律，通过导线中的电流改变时，产生的磁场也随之改变。

当将导线弯曲成螺旋形，磁场强度会进一步增强，形成一个电磁铁。

在电磁铁中，导线通电产生的磁场与铁芯的磁性相互作用，使得铁芯具有了磁性。

当电流通过导线时，磁场会吸引铁芯上的磁性材料，增强磁力。

通过改变电流的大小和方向，可以控制电磁铁的磁力大小和工作状态。

二、电磁铁的计算方法为了计算电磁铁的磁场强度和磁力大小，我们需要了解一些相关的物理量和公式。

1. 磁场强度（B）的计算磁场强度用来描述单位面积内的磁场线数量，单位为特斯拉（T）。

根据安培力定律，磁场强度与导线上的电流和导线距离的关系如下：B = μ₀ * I / (2 * π * r)其中，B为磁场强度，μ₀为真空磁导率（μ₀ = 4π × 10^(-7)T · m/A），I为电流，r为导线距离。

2. 磁力（F）的计算磁力是由电流产生的磁场对铁芯或其他磁性物体产生的力，单位为牛顿（N）。

磁力与导线上的电流、导线长度、导线与磁性物体的距离的关系如下：F = B * I * l其中，F为磁力，B为磁场强度，I为电流，l为导线长度。

3. 电磁铁的磁感应强度（Bm）的计算电磁铁的磁感应强度是指单位长度内的磁通量，单位为特斯拉（T）。

计算公式如下：Bm = μ₀ * N * I / ℓ其中，Bm为磁感应强度，μ₀为真空磁导率，N为线圈匝数，I为电流，ℓ为导线长度。

4. 线圈匝数（N）的计算线圈匝数是指线圈中的导线匝数。

计算公式如下：N = L / a其中，N为线圈匝数，L为导线长度，a为导线的长度。

电磁铁电磁力计算方法电磁铁电磁力计算方法2=叮其中：L-绕线宽度（mm）D2-绕线外径（加加）D1 -绕线内径（加加）d -漆包线直径（加加）绕线长度1磁动势计算（又叫安匝数）E = INl.^=7rDN = 71D2 + D\""2N = 7TD2 + D1 L (D2-D1)2 2 J27T L(D22—D『)xlO_3(m)的磁降和应等于磁动势)2磁感应强度计算(磁动势在磁路上往往有不同的磁降，但即：IN = ^(HL)其中：//_磁场强度(A/m)根据电阻公式 TT L(D22-D 『) R = P ^ = p ——叫——xio-3 = p ^_z2L2xl0-3(Q) S 7id d ~T~ 其中： Q-铜的电阻率 0.0178Q./7im 2/m S-漆包线的截面积(mm 2) 根据I = — = — R P Ud 4 --------------------------- = ---------------------------------- X L(£>22 - Z)l 2) pL(DT - DI 2) IO 3 故磁动势 IN = d 2U 2p(D2 + Dl)d 4 xlO 3每厶-该段磁介质的长度(加) 一般情况下，电磁阀除气隙处外，其余部分均采用导磁性能很好的材料，绝大部分磁动势降是在气隙处，其中：H。

-气隙处磁场强度(A/m) 5-气隙长度(加加)即行程而H产如“0其中：B。

-气隙中的磁感应强度(特斯拉) 他―导磁率，4;rxl(y7亨/米所以：/N Q H()X5二捡xlO』“0°又因为/N =―巴一x 103 2Q(D2+Z)1)故：B o =—丛匕一xlO62/?(£>2 +£)1)53电磁力的计算根据F = -LfiXxio62“。

其中：Bo-气隙中的磁感应强度(特斯拉)他―导磁率，4力10-7亨/米F -电磁力(N)S 。

电磁铁吸力计算一、按所给参数要求计算：已知：工作电压：U=12V 电阻：R=285±10% 匝数：W=3900 线径：Φ0.08由已知条件可计算得出：电流：I=U/R=12/285=0.042A安匝值：IW=0.042*3900=163.8电磁吸力：F=2)5000(Φ*)1(1αδ+S (1)其中: Φ：通过铁芯极化面的磁通量MxS ：为铁心极化面面积2cmδ：未吸合时衔铁和铁芯的气隙长度cmα：修正系数,一般在3～4之间,在此取其中间值4=α在式(1)中磁通量为:Φ=810**δG IW (2)其中: IW ：线包的安匝值δG ：工作磁通的磁导H在式(2)中工作磁通的磁导为:δG =)11(222020R rR --δμπ (3)其中: 0R ：衔铁旋转位置到铁芯中心的长度cm0μ：空气中的磁导率为0.4π*108-cm H /r ：极化面的半径cm由产品结构图可知：0R =0.56 r=0.3 δ=0.069故有:δG =)56.03.011(069.010*4.0*56.0*22282---ππ=5.58*108-Φ=8810*10*58.5*8.163-=914F=)069.0*41(3.0*1*)5000914(22+π=0.093Kgf =93gf二、改进后吸力计算改进方案1:改用Φ0.09线，绕制后所得匝数为W=4262,其他参数不变，故：安匝值 IW=0.042*4262=179则：Φ=8810*10*58.5*179-=998.82F=)069.0*41(3.0*1*)500082.998(22+π=0.111Kgf =111gf改进方案2:将线包功率增加到0.7W 则其电阻值变为：Ω===7.2057.01222PU RA RU I 058.07.20512===此时绕制后所得匝数为W=3361 ,其他参数不变故有：安匝值 IW=0.058*3361.34=194.94Φ=8810*10*58.5*94.194-=1087.77F=)069.0*4.01(3.0*1*)500077.1087(22+π=0.131Kgf =131gf三、可靠性改进：A 、零件一次性的控制（轭铁一模一出/铁芯冷镦一模一出/骨架一模重新开模）B 、铁芯铰锭一次性的控制 设计治具C 、取消铁芯帖纸抬高释放，衔铁重新设计抬高释放。

电磁铁的基本公式及计算1.磁路基本计算公式B =μH，φ=ΛIW，∑φ=0IW=∑HL, Λ=μS/LB—磁通密度(T);φ—磁通〔Wb);IW—励磁安匝(A);Λ一磁导(H);L一磁路的平均长度(m) }S—与磁通垂直的截面积(m2);H一磁场强度(A/m);μ一导磁率(H/m) ，空气中的导磁率等于真空中的导磁率μ0=0 .4π×10-8 H/m。

2，电磁铁气隙磁导的计算电磁铁气隙磁导的常用计算公式列于表“气隙磁导的计算公式”中。

表中长度单位用crn，空气中的导磁率μ0为0 .4π×10-8 H/m。

气隙磁导的计算公式3·电磁铁吸力基本计算公式 (1)计算气隙较小时的吸力为10210S392.0⨯=φF式中：F —电磁铁吸力(N)； φ—磁极端面磁通(Wb)； S —磁极表面的总面积(cm 2)。

(2)计算气隙较大时的吸力为10210)a S(1392.0⨯+=δφF式中：a —修正系数，约为3～5；δ—气隙长度（cm ）。

上式适用于直流和交流电磁铁的吸力计算。

交流时，用磁通有效值代入，所得的吸力为平均值。

例：某磁路如图所示。

已知气隙δ为0.04cm ，铁芯截面S 为4.4cm 2，线圈磁势IW 为1200安匝。

试求在气隙中所产生的磁通和作用在衔铁上的总吸力。

解：（1）一个磁极端面上的气隙磁导为000111004.04.4μμδμδ=⨯==S G 由于两个气隙是串联的，所以总磁导为G δ = G δ1/2=55μ0=55×0.4π×10-8=68.75×10-8（H ） (2)气隙中所产生的磁通为φδ=IW G δ =1 200×68.75×10-8 =8 .25×10-4 (Wb) (3)总吸力为)(1213104.425.8392.0210S 392.02102102N F =⨯⨯⨯=⨯⨯=δδφ 式中乘2是因为总吸力是由两个气隙共同作用所产生的。
