有限元法进行疲劳分析

基于多体动力学和有限元法的机车车体结构疲劳仿真研究一、本文概述随着现代轨道交通的飞速发展，机车车体结构的疲劳问题日益凸显，对机车运行的安全性和稳定性构成了严重威胁。

因此，对机车车体结构进行疲劳仿真研究具有重要的现实意义和工程应用价值。

本文旨在通过结合多体动力学和有限元法，对机车车体结构的疲劳特性进行深入探讨，以期在理论层面为机车车体结构的优化设计和疲劳寿命预测提供科学依据。

多体动力学作为研究多个刚体或柔性体之间相互作用的一门学科，能够全面考虑机车车体在运动过程中的复杂动力学行为。

有限元法作为一种数值分析方法，能够精确地模拟机车车体结构的应力分布和变形情况。

通过将两者相结合，可以在更准确的模拟机车车体结构在实际运行过程中的受力状态，进而分析车体结构的疲劳特性。

本文首先将对多体动力学和有限元法的基本原理进行简要介绍，然后详细阐述如何将这两种方法相结合，构建机车车体结构的疲劳仿真模型。

在此基础上，通过对仿真结果的分析，探讨机车车体结构的疲劳分布规律、疲劳寿命预测方法以及疲劳优化设计的可能性。

本文还将对研究中存在的局限性进行反思，并提出未来研究的方向和展望。

通过本文的研究，希望能够为机车车体结构的疲劳仿真提供一种新的思路和方法，为提升机车车体结构的安全性和稳定性提供理论支持和实践指导。

二、多体动力学理论及应用多体动力学，作为研究多个相互连接的刚体或弹性体在复杂系统中的运动规律的科学，近年来在机车车体结构研究中得到了广泛应用。

该理论的核心在于通过建立精确的数学模型，模拟机车在实际运行过程中的各种动力学行为，包括振动、冲击、加速度分布等，从而为车体结构设计提供理论支撑和优化方向。

在机车车体结构疲劳仿真研究中，多体动力学的主要应用表现在以下几个方面：建立多体动力学模型：基于机车的实际结构和运行条件，通过引入适当的约束条件和连接关系，建立包含车体、转向架、轮对等关键部件的多体动力学模型。

这一模型能够反映机车在实际运行中的动态行为，为后续的疲劳仿真分析提供基础。

有限元法进行疲劳分析1一、有限元法疲劳分析的基本思路用有限元法进行疲劳分析，其基本思路是：首先进行静或动强度分析，然后进入到后处理器取出相关的应力应变结果，在后处理器中再定义载荷事件，循环材料特性，接着根据所需要的疲劳准则对每一个载荷事件进行寿命计算，最后根据累计损伤理论判断是否开始破坏。

由于结构受力状态往往是一复杂的应力状态，而在实验中测得的结构材料S-N曲线又常是在简单应力状态下获得的，因此常用最小能量屈服准则或其它等效准则，将所研究的疲劳点上的复杂应力用一个等效应力替代。

对有限元法而言，这一过程很容易实现。

等效替代以后，即可参照原始材料的S-N曲线进行疲劳寿命评估。

上述方法称之为应力-寿命法或S-N法，该方法不严格区分裂纹产生和裂纹扩展，而是给出结构发生突然失效前的全寿命估计。

当然，还可以采用更加现代化的局部应变法或初始裂纹法。

因篇幅所限，因此仅讨论S-N法，且针对车辆结构疲劳分析。

2二、疲劳分析由于车辆结构的零部件属于低应力、高循环疲劳，故常使用Stress life准则，并使用修正Goodman图，此时，S-N曲线的经验公式修正为：计算中需要的材料参数包括：弹性模量、疲劳强度系数、疲劳强度指数、强度极限。

其具体的分析过程是：1．建立物理模型(Physical Model)对于疲劳分析来说，物理模型即包含结点、单元、物理特性和材料特性的有限元模型。

2．建立数学模型(Mathematical Model)数学模型也就是使用物理模型计算应力或应变。

求解后，可从后处理器中获取相关的应力或应变。

3．载荷工况(Loading Conditions)对于静态疲劳分析来说，可以用建立载荷函数的方式施加载荷。

4．定义事件(Events)在进行疲劳评估之前，必须先定义事件。

它由物理模型、数学模型、载荷工况组成，如图1-1所示。

5．评估(Evaluation)一般来说，我们可进行下列估算：·事件损伤(Event Damage)·事件损伤方向(Event Damage Direction)·损伤累积(Accumulated Damage)·事件寿命估算(Event Life Estimate)6．后处理(Post Processing)疲劳分析的后处理与静力学的后处理完全一致，此处不再重复。

有限元法在机械设计中的应用有限元法（Finite Element Method, FEM）是一种数值分析方法，广泛应用于机械设计中。

它通过将连续物体划分为互不重叠的离散单元，将连续的问题转化为离散的代数问题，从而求解材料和结构的力学性能。

有限元法在机械设计中的应用多种多样，以下将介绍其中几个常见的应用领域。

有限元法在机械结构分析方面的应用非常广泛。

对于复杂的机械结构，往往难以用解析方法求解其应力、变形等力学性能。

而有限元法能够将结构离散成无数小单元，然后通过求解这些单元的力学方程，得到整个结构的力学性能。

通过有限元法进行结构分析，可以准确预测各个点的应力、变形，并且能够快速检测结构中的弱点和缺陷，从而指导设计优化和改进。

有限元法在机械疲劳分析中的应用也非常重要。

机械零件在长期使用过程中会发生疲劳失效，会对机械性能产生严重的影响。

通过有限元法模拟机械零件的疲劳寿命，可以预测零件的寿命以及在哪些位置容易发生疲劳破坏，从而指导工程师进行合理的寿命设计。

有限元法在机械振动分析中也有广泛的应用。

当机械结构受到外界激励时，可能会发生振动现象，振动会对机械结构产生不利的影响。

通过有限元法可以对机械结构的振动模态进行计算和分析，从而了解结构的固有频率、模态形态以及共振情况，有助于设计和优化机械结构。

有限元法在热传导分析、流体力学和电磁场等领域也有着广泛的应用。

当机械设备进行高速运动时，由于摩擦和压力变化，会产生大量的热量。

有限元法可以计算机械部件的温度分布，以便进行散热设计。

有限元法可以模拟流体在机械设备内的流动情况，优化流动通道和内部结构，从而提高机械设备的效率。

有限元法还可以分析机械设备中的电磁场分布，比如电机中的电磁场分析，有助于理解电磁特性以及改善设备性能。

有限元法在机械设计中的应用涵盖了结构分析、疲劳分析、振动分析、热传导分析、流体力学分析等多个领域。

通过有限元法，可以更加准确地预测和分析机械部件的力学性能，提高机械设备的设计效率和可靠性。

有限元法在机械设计中的应用
有限元法（Finite Element Method，简称FEM）是一种利用数值计算方法解决复杂的连续介质问题的数学模型和计算方法。

1. 结构分析：有限元法可以用于分析各类机械结构的变形和应力分布情况。

在机械
设计中，通过对机械零部件进行有限元分析，可以在设计阶段发现结构的弱点和不足之处，指导后续的结构优化设计，并确保设计的安全可靠。

2. 模态分析：有限元法可以用于分析结构的固有频率和模态形态。

在机械设计中，
通过模态分析可以了解结构的固有频率，避免与外界的激励频率发生共振，提高结构的工
作稳定性和可靠性。

3. 疲劳分析：有限元法可以用于分析材料的疲劳寿命。

在机械设计中，通过对机械
零部件进行疲劳分析，可以预测结构在长期使用过程中存在的疲劳问题，指导材料的选择
和结构的改进，延长机械的使用寿命。

4. 流体力学分析：有限元法可以用于分析流体在机械结构中的流动特性和压力分布
情况。

在机械设计中，通过流体力学分析可以优化流体的流通路径和传热效果，提高机械
设备的工作效率。

有限元法在机械设计中的应用，可以通过数值计算的方法对机械结构的性能进行预测
和评估。

通过有限元法的应用，可以提前发现和解决结构中的问题，指导优化设计，提高
机械设备的性能和可靠性。

FEMFAT疲劳分析教程
FEMFAT（有限元疲劳分析工具）是一种用于预测部件疲劳寿命和性能的软件工具。

它基于有限元方法，可以对结构进行疲劳分析、寿命预测和结构优化。

本教程将介绍FEMFAT软件的基本使用方法和疲劳分析的基本原理。

第一部分：FEMFAT软件介绍
1.FEMFAT软件的基本功能和应用领域；
2.FEMFAT软件的主要特点和优势；
3.FEMFAT软件的安装和设置。

第二部分：建立有限元模型
1.导入CAD模型到FEMFAT软件；
2.确定模型的边界条件和加载条件；
3.定义材料性能参数。

第三部分：疲劳加载和分析
1.定义疲劳分析的加载条件；
2.进行疲劳分析，包括应力分析和应变分析；
3.疲劳寿命预测方法和理论。

第四部分：结果分析和优化设计
1.分析疲劳分析结果，包括寿命预测和疲劳热图；
2.根据结果进行优化设计，改进结构的疲劳性能；
3.结果验证和优化方案的效果评估。

第五部分：案例分析
1.疲劳分析实例，如汽车发动机支架的疲劳分析；
2.案例的建模、加载条件和分析过程；
3.案例结果分析和优化设计。

第六部分：注意事项和常见问题
1.使用FEMFAT软件时的注意事项和使用技巧；
2.常见问题解答。

总结：FEMFAT软件是一种强大的疲劳分析工具，可以用于预测结构部件的疲劳寿命和性能。

通过本教程，您将学会使用FEMFAT软件进行疲劳分析，并能够根据分析结果进行结构的优化设计，提高结构的疲劳寿命和性能。

希望本教程能够帮助您更好地理解和使用FEMFAT软件。

有限元法在机械设计中的应用有限元法是一种基于数学原理的现代计算技术，它被广泛应用于机械设计、结构分析、流体力学、电磁场等领域。

在机械设计中，有限元法可以帮助工程师们更准确地预测和分析结构性能，优化设计，提高产品质量和节约成本。

以下是有限元法在机械设计中的应用。

1. 结构分析有限元法最常用的应用是结构分析。

在机械设计中，结构分析可以帮助工程师们分析机械零部件的应力、变形、位移、刚度等特征。

通过有限元法，可以将结构分为许多小的单元，计算每个单元的应力和位移，并将它们整合成整体结构的应力和位移。

这样一来，工程师们可以更好地理解结构的性能，选择更合适的设计方案。

2. 材料选择在机械设计中，材料的选择是非常重要的。

有限元法可以对不同材料的性能进行计算，帮助工程师们选择最优的材料。

通过计算应力和位移，可以确定材料的强度、刚度、韧性等特性。

这样一来，工程师们就可以根据不同的需求选择适合的材料。

3. 疲劳分析疲劳分析是机械设计中的一个重要方面。

有限元法可以在设计过程中对零部件进行疲劳分析，计算它们的疲劳寿命。

通过预测零部件的疲劳寿命，工程师们可以选择更可靠的设计方案，避免机械失效和安全事故。

4. 模拟分析在机械设计的早期阶段，有限元法可以在计算机上进行模拟分析，帮助工程师们进行设计可行性分析。

通过模拟分析，工程师们可以验证设计是否合理，优化设计，提高机械性能。

5. 优化设计有限元法还可以用于优化机械设计。

通过计算不同设计方案的性能，工程师们可以通过优化设计来改进机械性能。

这种优化设计方法可以在早期阶段对机械进行改进，避免在后期阶段出现缺陷和工作效率低下。

FEMFAT疲劳分析教程FEMFAT（Finite Element Method Fatigue）是一种基于有限元方法的疲劳分析软件，广泛应用于汽车、航空航天、能源等行业。

本文将分为以下几个部分，介绍FEMFAT的概述、使用方法和实际案例，以帮助读者了解和应用FEMFAT疲劳分析。

一、FEMFAT概述FEMFAT是一种基于有限元方法的疲劳分析软件，用于评估结构在长期加载下的疲劳寿命和可靠性，通过损伤积累模型计算零件的疲劳寿命，并可预测在不同载荷条件下结构的寿命。

FEMFAT可以与CAD、CAE软件无缝集成，提供多种工况加载、材料模型和疲劳准则，帮助工程师快速准确地评估和优化结构的疲劳性能。

二、FEMFAT使用方法1.数据准备：导入CAD模型、网格划分、边界条件、材料参数和加载条件等输入数据。

2.模型设置：选择疲劳分析类型、加载类型和时间历程等。

3.材料设定：选择合适的材料模型，输入材料参数。

4.载荷设定：设置加载类型、加载方向和加载大小等。

5.网格划分：对模型进行网格划分，保证适当的网格密度和准确的边界条件。

6.分析运行：运行疲劳分析，根据设定的材料模型和载荷条件，计算结构的疲劳寿命和应力分布等结果。

7.结果分析：分析疲劳寿命和应力分布等结果，根据需要进行结果的优化和改进。

三、FEMFAT实际案例1.汽车悬挂系统疲劳分析：通过FEMFAT可以评估汽车悬挂系统在不同道路条件下的疲劳寿命，确定零部件的寿命和失效位置，从而指导设计优化和材料选择。

2.飞机机翼疲劳分析：通过FEMFAT可以评估飞机机翼在飞行过程中的疲劳寿命，确定结构的安全系数，优化结构设计，提高飞机的可靠性和安全性。

3.桥梁结构疲劳分析：通过FEMFAT可以评估桥梁结构在大风和地震等加载下的疲劳寿命，确定结构的可靠性，指导维护和保养工作，提高桥梁的使用寿命。

总结：FEMFAT是一种基于有限元方法的疲劳分析软件，可以用于评估结构的疲劳寿命和可靠性。

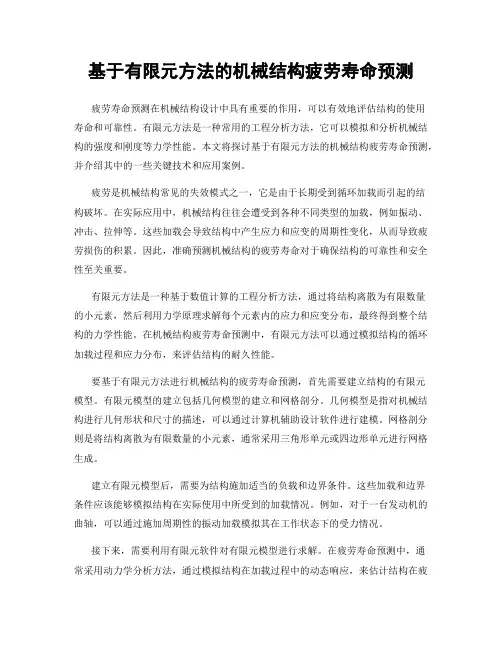

基于有限元方法的机械结构疲劳寿命预测疲劳寿命预测在机械结构设计中具有重要的作用，可以有效地评估结构的使用寿命和可靠性。

有限元方法是一种常用的工程分析方法，它可以模拟和分析机械结构的强度和刚度等力学性能。

本文将探讨基于有限元方法的机械结构疲劳寿命预测，并介绍其中的一些关键技术和应用案例。

疲劳是机械结构常见的失效模式之一，它是由于长期受到循环加载而引起的结构破坏。

在实际应用中，机械结构往往会遭受到各种不同类型的加载，例如振动、冲击、拉伸等。

这些加载会导致结构中产生应力和应变的周期性变化，从而导致疲劳损伤的积累。

因此，准确预测机械结构的疲劳寿命对于确保结构的可靠性和安全性至关重要。

有限元方法是一种基于数值计算的工程分析方法，通过将结构离散为有限数量的小元素，然后利用力学原理求解每个元素内的应力和应变分布，最终得到整个结构的力学性能。

在机械结构疲劳寿命预测中，有限元方法可以通过模拟结构的循环加载过程和应力分布，来评估结构的耐久性能。

要基于有限元方法进行机械结构的疲劳寿命预测，首先需要建立结构的有限元模型。

有限元模型的建立包括几何模型的建立和网格剖分。

几何模型是指对机械结构进行几何形状和尺寸的描述，可以通过计算机辅助设计软件进行建模。

网格剖分则是将结构离散为有限数量的小元素，通常采用三角形单元或四边形单元进行网格生成。

建立有限元模型后，需要为结构施加适当的负载和边界条件。

这些加载和边界条件应该能够模拟结构在实际使用中所受到的加载情况。

例如，对于一台发动机的曲轴，可以通过施加周期性的振动加载模拟其在工作状态下的受力情况。

接下来，需要利用有限元软件对有限元模型进行求解。

在疲劳寿命预测中，通常采用动力学分析方法，通过模拟结构在加载过程中的动态响应，来估计结构在疲劳循环加载下的应力和应变分布。

有限元软件可以计算每个节点和元素的应力和应变，建立应力和应变历程，从而评估结构的疲劳损伤程度。

疲劳寿命的评估通常使用一种称为疲劳损伤累积理论的方法。

基于有限元方法的机械结构疲劳强度分析疲劳强度分析是机械结构设计中的重要一环，通过分析结构在工作循环载荷下的疲劳破坏情况，可以评估结构的寿命和可靠性。

有限元方法作为一种广泛应用于结构分析的数值方法，被广泛应用于机械结构疲劳强度分析中。

在进行疲劳强度分析前，首先需要建立结构的有限元模型。

有限元模型的建立是基于结构的几何形状和材料特性，通过将结构离散化成多个小单元来进行近似计算。

常见的有限元单元包括三角形单元和四边形单元，可以根据结构的复杂程度选择合适的单元类型。

在有限元模型建立好后，需要确定结构的工作载荷和载荷周期。

根据实际工况和设计需求，可以分析结构在不同工况下的疲劳强度。

通过在有限元模型上施加工作载荷，并对结构进行振动分析，可以得到结构在周期性载荷下的应变、应力等参数。

接下来，需要选择适当的疲劳强度准则。

常见的疲劳强度准则包括极限应力准则和极限应变准则。

极限应力准则通常适用于金属结构的疲劳强度分析，通过比较结构在周期性载荷下的最大应力与其材料的抗拉强度来评估结构的疲劳强度。

而极限应变准则适用于复合材料等非金属材料的疲劳强度分析，通过比较结构在周期性载荷下的最大应变与其材料的拉伸疲劳极限来评估结构的疲劳强度。

最后，通过有限元分析软件进行疲劳强度计算。

有限元分析软件可以根据给定的有限元模型、载荷和疲劳准则，自动进行疲劳强度计算，并输出结构的寿命和疲劳强度曲线。

通过对不同参数的调整和分析结果的对比，可以优化结构的设计，提高其在疲劳工况下的可靠性和寿命。

除了基本的疲劳强度分析方法，还有一些改进和拓展的技术。

比如，可以考虑结构的局部缺陷或孔洞对疲劳强度的影响；可以进行多尺度分析，将宏观结构的疲劳行为与材料的微观组织特征相联系；还可以结合试验数据进行有限元模型的验证和修正，提高分析结果的准确性。

总之，基于有限元方法的机械结构疲劳强度分析是一项重要的工作。

通过合理建立有限元模型，选择适当的载荷和疲劳准则，并运用有限元分析软件进行计算，可以全面评估结构在工作循环载荷下的疲劳性能，为结构的设计和优化提供科学依据。

基于有限元分析的结构疲劳寿命疲劳是指材料或结构在长时间循环加载下的损伤积累过程。

对于工程结构而言，疲劳寿命是结构建造中非常重要的参数，对于确保结构的安全可靠性具有决定性作用。

本文将介绍基于有限元分析的方法来评估结构的疲劳寿命。

1. 疲劳寿命的背景和意义疲劳破坏在工程结构中是常见的失效形式之一。

由于结构在使用过程中经常受到循环加载的影响，例如机械设备的震动、桥梁的车辆荷载以及飞机机翼的气动载荷等，长时间的循环加载会导致结构中的缺陷或损伤逐渐累积，最终引发疲劳破坏。

因此，准确评估结构的疲劳寿命对于设计合理的结构以及保障结构的耐久性至关重要。

2. 有限元分析在评估疲劳寿命中的应用有限元分析是一种通过将结构离散化为有限数量的单元，再通过求解线性或非线性方程组来模拟结构行为的方法。

在评估结构的疲劳寿命时，有限元分析可以用来模拟结构在长时间循环加载下的响应，进而计算结构的应力和应变分布。

通过与材料的疲劳性能曲线相结合，可以预测结构在不同循环次数下的疲劳损伤情况。

3. 疲劳寿命评估的步骤（1）建立准确的有限元模型：从结构的几何形状、材料特性、边界条件等方面入手，建立准确的有限元模型。

模型的准确性对于评估疲劳寿命至关重要。

（2）进行疲劳载荷历程分析：根据结构所受的循环加载条件，通过有限元分析计算不同循环次数下的结构应力和应变。

（3）计算疲劳损伤：通过结合材料的疲劳性能曲线，将应力和应变转化为相应的疲劳损伤量。

（4）评估疲劳寿命：根据疲劳损伤的累积情况，通过疲劳寿命方程或者图表，进行疲劳寿命评估。

4. 有限元分析方法的优势和局限性（1）优势：a. 适用于各种类型的结构，包括钢结构、混凝土结构、复合材料结构等；b. 可以模拟复杂的加载条件和几何形态，提供准确的应力和应变分布；c. 可以评估结构的寿命，并优化设计以延长结构的使用寿命。

（2）局限性：a. 需要准确的边界条件和材料参数，模型准确性对结果有重要影响；b. 无法考虑结构的形态演化，对于疲劳寿命的评估存在一定的假设和简化。

基于有限元分析的结构疲劳寿命方法随着科技的不断进步，结构材料的疲劳寿命成为工程设计中一个重要的考虑因素。

在工程实践中，通过基于有限元分析的方法，可以对结构的疲劳寿命进行有效的评估和分析。

本文将探讨基于有限元分析的结构疲劳寿命方法，并深入研究其原理和应用。

一、疲劳寿命评估的背景和意义在工程结构中，疲劳是材料在循环加载下逐渐累积损伤和破坏的过程。

疲劳破坏是一种常见的结构失效形式，因此对结构材料的疲劳寿命进行准确的评估具有重要的意义。

基于有限元分析的方法可以模拟结构在循环加载条件下的应力应变分布，进而对结构的疲劳寿命进行预测和优化。

二、基于有限元分析的疲劳寿命评估方法1. 建立结构有限元模型基于有限元分析的疲劳寿命评估方法首先需要建立结构的有限元模型。

通过CAD软件绘制结构的几何模型，并进行网格划分。

网格的划分需要细致而准确，以保证分析结果的可靠性。

2. 定义材料和加载条件在有限元模型中，需要定义结构的材料特性和加载条件。

材料的弹性、塑性行为以及疲劳寿命参数需要根据材料的实际情况进行设定。

加载条件包括静态加载和动态加载两种情况，需要根据实际使用环境和工况进行设定。

3. 进行疲劳寿命评估基于有限元分析的疲劳寿命评估主要通过循环载荷分析和损伤积累分析来实现。

循环载荷分析是指在预设的循环载荷下，对结构进行疲劳寿命的预测。

损伤积累分析则是根据疲劳断裂力学理论，对结构中的应力和损伤进行积累计算。

4. 优化设计和预测寿命基于有限元分析的方法可以对结构进行优化设计，通过改变结构的几何形状、材料和加载条件等参数，提高结构的疲劳寿命。

同时，疲劳寿命预测可以为结构的使用、检修和更换提供科学依据。

三、基于有限元分析的疲劳寿命评估方法的应用基于有限元分析的疲劳寿命评估方法在工程实践中得到了广泛的应用。

例如，在航空航天领域，疲劳寿命评估可以用于飞机结构的设计和维修。

在汽车工业中，该方法可以用于评估车辆的车身结构和悬挂系统的疲劳寿命。

基于有限元法的结构强度与疲劳分析结构强度和疲劳分析是工程设计中至关重要的一部分，它们可以帮助工程师评估和改善结构的性能和寿命。

而其中一种常用的方法就是有限元法，它是一种数值分析方法，通过划分结构为有限个小单元，再进行力学计算和疲劳估算。

有限元法的基本原理是将结构分割为离散的有限元素，然后根据材料特性、力学原理和数学公式来计算每个元素内的应力与应变。

这些元素之间通过节点相连接，形成整个结构的离散网络。

有限元法的优势在于它能够模拟真实结构的几何形状，并充分考虑材料的性能，从而提供精确的分析结果。

在结构强度分析中，有限元法可以帮助工程师评估结构在静载荷和动载荷下的承载能力。

首先，通过施加静态加载来模拟产生应力的力作用，然后根据结构的物理特性和材料的力学行为，计算应力场。

强度分析的目的是确定结构是否满足设计要求，包括最大应力、变形、稳定性等指标。

如果有任何不合格的结果，工程师可以通过修改结构几何形状或材料参数等方法来增加结构的强度。

除了强度分析，疲劳分析也是有限元法的重要应用之一。

疲劳是结构在循环加载下逐渐发展的损伤过程。

有限元法可以模拟长期疲劳加载下应力的迁移和积累。

在疲劳分析中，工程师需要估算结构上的应力历程，并使用S-N曲线来确定材料的疲劳性能。

通过分析疲劳寿命和裂纹扩展等指标，可以帮助工程师预测结构在实际使用中的损伤和失效情况，为设计提供参考，并采取适当的措施来提高结构的疲劳寿命。

然而，有限元法也存在一些局限性和挑战。

首先，有限元法是基于离散网格的方法，所以对于结构的几何形状、材料的非线性行为和动态响应往往会有一定的近似。

其次，有限元法需要大量的计算资源和时间，尤其是对于复杂的结构和加载条件。

此外，由于有限元方法是一种数值近似方法，它对模型的准确描述以及输入参数的合理选择都有一定的要求。

总体而言，基于有限元法的结构强度和疲劳分析是工程设计中不可或缺的工具。

它能够帮助工程师了解和评估结构的性能，并进行必要的改进。

有限元法在机械设计中的应用
有限元法（Finite Element Method，简称FEM）是一种数值计算方法，广泛应用于机械设计领域。

本文将讨论有限元法在机械设计中的应用。

有限元法在机械设计中的最常见应用是进行结构分析。

机械设备在使用过程中会承受不同的载荷，有限元法可以通过建立数学模型，将结构分成有限的小元素，然后计算每个小元素的应力和变形。

这样可以对机械结构在不同载荷情况下的强度和刚度进行分析，以确认结构是否满足设计要求。

通过有限元法进行结构分析可以帮助设计师优化结构，提高其性能和可靠性。

有限元法在疲劳分析中的应用也非常重要。

机械设备在长时间使用过程中，可能会受到重复载荷作用，导致疲劳破坏。

通过有限元法可以对机械结构进行疲劳寿命分析，计算结构在不同工况下的疲劳损伤程度。

这样设计师可以针对疲劳破坏的最不利工况进行优化设计，延长机械设备的使用寿命。

有限元法在机械设计中还可以应用于振动分析。

机械设备在工作过程中可能会受到振动载荷的激励，振动会对机械结构产生不利影响，甚至导致共振破坏。

通过有限元法可以进行机械结构的模态分析，计算结构的固有频率和模态形态。

这样设计师可以确定结构避免与激励频率接近，从而减小振动的影响。

有限元法在机械设计中还可以应用于流体力学分析。

机械设备在工作过程中可能涉及到流体的流动和传输，如泵、风扇、喷嘴等。

有限元法可以进行流体的流动和传输的数值模拟，计算流体的速度、压力和流量分布。

通过有限元法进行流体力学分析可以帮助设计师优化流体设备的结构和性能，提高机械系统的运行效率。

有限元计算过程中焊缝疲劳计算焊缝疲劳计算是有限元计算中的一项重要任务，它用于评估焊缝在长期循环载荷下的疲劳性能。

焊缝是连接两个或多个金属构件的关键部位，它承受着来自外部载荷的巨大压力和应力。

因此，对焊缝的疲劳性能进行准确的计算和分析至关重要。

我们需要确定焊缝的几何形状和材料特性。

焊缝的几何形状包括焊缝的长度、宽度和厚度等。

材料特性包括焊缝材料的弹性模量、泊松比和屈服强度等。

这些参数将直接影响焊缝在循环载荷下的疲劳性能。

接下来，我们使用有限元分析方法来模拟焊缝在循环载荷下的应力和变形情况。

有限元分析是一种数值计算方法，通过将结构划分为许多小的有限元单元来近似描述结构的行为。

我们可以通过施加适当的边界条件和加载条件来模拟循环载荷下焊缝的应力和变形。

在进行有限元计算之前，我们需要为焊缝模型选择合适的网格划分和单元类型。

网格划分的精度将直接影响计算结果的准确性。

通常情况下，我们会使用四边形单元或三角形单元来建模焊缝。

在选择单元类型时，我们需要考虑到焊缝的特点和计算的需要。

完成网格划分后，我们可以通过施加循环载荷来模拟焊缝的工作环境。

循环载荷可以是振动、冲击或其他周期性载荷。

我们需要确定循环载荷的频率、振幅和持续时间等参数。

通过施加循环载荷，我们可以计算焊缝在不同循环次数下的应力和应变。

我们可以使用疲劳理论来评估焊缝的疲劳寿命。

疲劳理论提供了一种方法来预测焊缝在循环载荷下的疲劳寿命。

常用的疲劳理论包括极限应力法、应力幅法和等效应力法等。

通过将计算得到的应力和应变数据代入疲劳理论中，我们可以得到焊缝的疲劳寿命。

焊缝疲劳计算是有限元计算中的重要任务，它帮助我们评估焊缝在循环载荷下的疲劳性能。

通过准确的几何模型、材料特性和循环载荷的模拟，我们可以得到焊缝的应力、应变和疲劳寿命等关键参数。

这些参数对于设计和评估焊接结构的可靠性至关重要。
