YHQ—X测斜仪使用说明书.

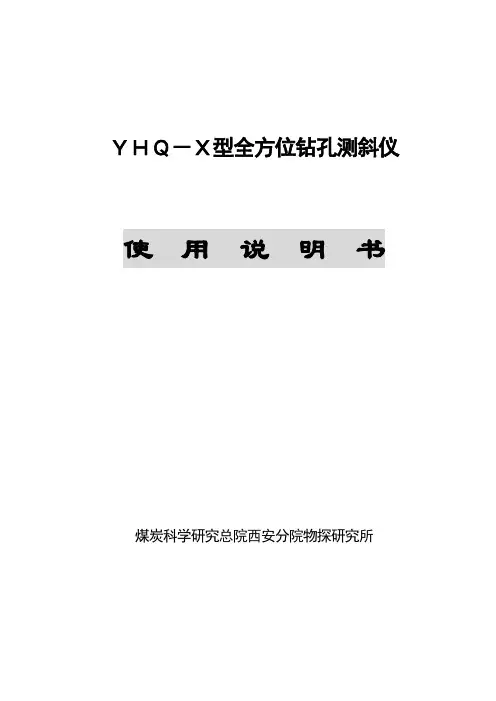

ＹＨＱ－Ｘ型全方位钻孔测斜仪使用说明书煤炭科学研究总院西安分院物探研究所ＹＨＱ－Ｘ型全方位钻孔测斜仪使用说明书1 概述1.1 用途与特点YHQ-X型钻孔测斜仪主要由测斜探管、测斜仪(同步机)组成。

专供煤矿井下水平钻孔或定向钻孔进行测斜。

使用场所：可用于煤矿井下含有甲烷、煤尘爆炸危险场所。

防爆型式：矿用本质安全型防爆标志：ExibI(150℃)1.2 工作原理探管由测角、测向传感元件及其电路、多路开关、放大器、VFC压频转换器、采集单片机组成。

同步机由同步单片机、液晶显示器、触摸式小键盘等组成。

在探管中的采集单片机，可按事先编好的程序定时采集测斜数据存贮于RAM中，与探管同步工作的同步机则记录测点的有效与无效，通过测量钻杆长度来确定每一测点的孔深，并完成测量结果的计算与显示。

测斜探管与同步机需用电缆连线进行同步，然后将探管与钻杆联接送入孔中进行测斜。

测斜完毕，测斜探管的数据可用同步机通过电缆线通信取出。

同步机可以显示各测量道的测斜数值，也可显示各测点的俯仰角和方位角。

探管和同步机内的可充电电池可用专用充电机充电以备再次使用。

充电机具有自动保护功能，当电池充足电时，充电机自动切断充电电流。

２环境条件环境温度：0℃～+40℃相对湿度：≤95%环境气压：(0.80～1.06)×105Pa环境气体：可含有甲烷、煤尘无腐蚀性气体３技术性能3.1 电源A. 探管电源：4节LS18650（2Ah）锂电池,额定电压7.2V;工作电压/电流：10V/60mA;-10V/75mA;5V/20mA;短路电流：电源输出端±10V短路时为400mA，+5V短路时为120mA。

B. 同步机电源：2节LS18650（2Ah）锂电池,额定电压7.2V；工作电压/电流：5V/40mA；短路电流：电源短路时为760mA。

3.2 测量道数：7道3.3 计数时间：0.65s3.4 测点间隔：60s3.5 记录字长：16位3.6 存贮容量：32kB(255帧)3.7 工作时间：6小时3.8 最佳测角范围及精度倾角：±90°/±0.167°（均方差）方位角：0～360°/±1.67°（均方差）3.9 外型尺寸：探管： 60×1350mm同步机： 300×160×240mm33.10 重量：探管： 10kg同步机： 5kg4 使用方法4.1 同步机面板按键同步机面板上有十九个触摸式键,其功能如下:a. “开、关”键，按“开”键则接通电源,按“关”键则关断电源。

固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。

为了满足市场的需求，万新公司成功开发了固定式测斜系统。

2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。

固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。

固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。

地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。

探头之间的连接可根据实际的需求来进行调节。

在地层滑动监测中，偏移和移动是必须监测的两个物理量。

偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。

固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。

总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。

固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。

由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。

机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。

过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。

固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。

测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。

二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。

每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。

测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。

其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。

当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。

测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。

在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。

测斜探头是灵敏测量仪器，应小心操作。

1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。

探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。

必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。

控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

测斜读数仪FY-ACT（V1.0）说明书尊敬的用户：您好！感谢您选购本仪器，为了正确使用本仪器，请您仔细阅读说明书。

一、产品介绍：本产品采用进口传感器，其优点是大大增加了测量的精度。

传感器的信号通过特制电缆传输给中心处理器。

中心处理器通过数字采集、识别、分析、计算、合成（微电脑），所以读数仪上能够直接显示角度的偏移（角度），偏移量。

本仪器使用范围（正负30°）精确度（2″），计算值精确到0.001mm。

本产品的中心分析处理、计算器芯片全部采用进口原件、智能化设计。

所以质量稳定、精确度高，使用可靠方便。

测斜电缆：采用特制专用电缆，每0.5m间距有一标识，除传输信号外既是刻度尺还是升降的绳索。

二、工作原理:在岩土工程领域，测斜仪主要用于测量可能产生的不稳固边(滑坡)或施工过程中周围的侧向运动等；监测堤坝、芯墙的稳固性；打桩、钻孔的布置和偏差，以及回填、筑堤和地下储罐中土体的沉陷，测量土体的变化。

所有这些场合，通常需要安装一根测斜管，将其安装在底下的钻孔内。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜管相关的倾斜量的变化。

常规的测斜仪探头有两组滑轮，距离相隔0.5m。

将探头放到测斜管底部并开始读数。

探头每提升0.5m进行读数，直到到达测斜管的顶部，这组读数被称为A+读数（正测）。

把探头从套管中取出，旋转180°重新放入测斜管中。

方法同上，可得到另一组数据A-读数（反侧）。

数据处理时，将上述两组读数（A+、A-）相结合（用一组数据减去另一组数据）从此来消除倾角传感器零飘的影响。

测斜仪探头在竖直位置时读书产生零飘偏差（理想的偏差应是零），而实际上使用探头时，由于传感器的偏差、滑轮的磨损等等传感器有一零飘。

第二次的测斜管观测数据时，当与原始数据相比较时，就可知测斜管的倾斜量变化所引起的位置变化。

倾斜量变化分析的最好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角（θ）与观测的读数据（L）的水平偏移。

测斜仪操作步骤
1、从塑料保护管中取出测斜仪金属杆（简称测杆），拧下测杆一端的保护头，将主机与测杆用数据线连接，打开测杆开关（拨向红色点处为开）。

2、按下主机面板上“开”键，打开主机。

按“同步”键，显示“***YHQ—X***”；
再按“01”键，显示“delay*time 001min”，等待显示“000000”。

3、取下测杆端的数据线，装好保护头（测杆保持电源开启状态），将测杆与钻杆紧密连接。

4、将测杆全部送入钻孔（一般第一次采样点为2m，以后每4m一次）。

按“采样”键，显示“000 true →000”，等待数字变化为“000 true →001”后，可再次送入钻杆。

以后按照同样方式继续操作。

5、钻杆进入钻孔孔底或需要的深度时（一般不低于孔深的60%）采样结束，退出钻杆，取下测杆。

6、将测杆保护头打开，再次用数据线连接至主机。

按“同步”，显示“***YHQ—X***”；
再按“通信”，出现“OK”；
再按“同步”，显示“***YHQ—X***”；
再按“结果”，出现“001 α=*** β=***”。

7、记录显示α、β数据，按“结果”键可以依次读取，最后一个数据后出现“End”。

一般，α代表倾角，β代表方位。

8、关闭测杆、主机电源，收拾工具，轻拿轻放、物归原位。

HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。

探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。

这本手册描述了测斜仪探头和电缆的使用及维护方法。

2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。

图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。

该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。

探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。

从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。

恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。

由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。

为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。

测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。

把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。

数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。

测斜仪探头在竖直位置时读数产生零偏差。

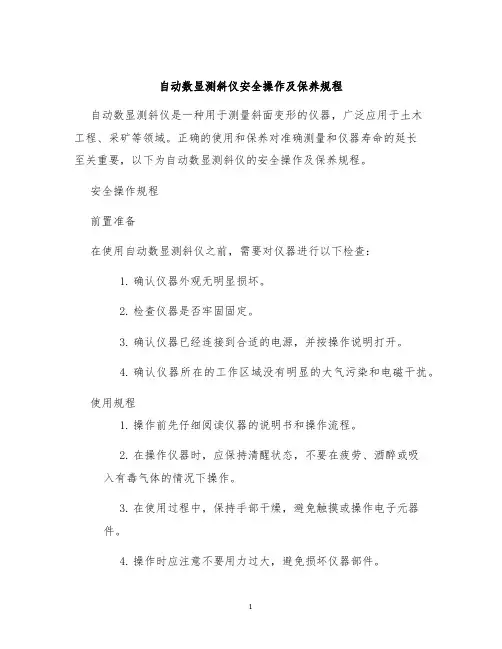

自动数显测斜仪安全操作及保养规程自动数显测斜仪是一种用于测量斜面变形的仪器，广泛应用于土木工程、采矿等领域。

正确的使用和保养对准确测量和仪器寿命的延长至关重要，以下为自动数显测斜仪的安全操作及保养规程。

安全操作规程前置准备在使用自动数显测斜仪之前，需要对仪器进行以下检查：1.确认仪器外观无明显损坏。

2.检查仪器是否牢固固定。

3.确认仪器已经连接到合适的电源，并按操作说明打开。

4.确认仪器所在的工作区域没有明显的大气污染和电磁干扰。

使用规程1.操作前先仔细阅读仪器的说明书和操作流程。

2.在操作仪器时，应保持清醒状态，不要在疲劳、酒醉或吸入有毒气体的情况下操作。

3.在使用过程中，保持手部干燥，避免触摸或操作电子元器件。

4.操作时应注意不要用力过大，避免损坏仪器部件。

5.操作完成后，拔掉电源插头，并妥善放置仪器。

操作注意事项1.在使用自动数显测斜仪时，不要暴露在强烈的磁场或辐射场中。

2.在使用过程中，不要在仪器上放置或携带有尖锐或易挥发的物品。

3.不要试图拆解仪器或更换部件，以免引起危险。

4.定期对仪器进行校准和维护，以确保准确性。

保养规程日常保养1.每次使用后，应将仪器外部清洁干净，避免尘埃沉积和腐蚀。

2.仪器的存储环境应保持干燥、防潮和良好通风，避免长时间暴露在高温、潮湿环境中。

3.不要将仪器暴露在阳光下，以免引起变形。

保养注意事项1.定期对仪器进行校准和维护，以确保准确性。

2.对仪器进行校准时，应选择合适的工具和配件，遵照操作说明进行。

3.在长度变化明显的地段使用时，要注意仪器的线缆负荷，避免斜测仪逆变器烧坏。

4.不要让仪器接触水或液体，以防毁坏。

5.在不使用时，应将仪器妥善存放于干燥，防潮和通风良好的环境中。

结束语正确的使用和保养对自动数显测斜仪的使用寿命和测量效果有着重要的影响。

遵照上述安全操作和保养规程，可以保证自动数显测斜仪的持久使用和测量的准确性。

测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。

测斜仪测量时可先将测斜仪放入管底，从下至上测量。

当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。

将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。

2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。

单点测斜仪使用操作方法一、目的与要求1. 熟悉和了解JXY—2型单点测斜仪的结构、工作原理和使用条件。

2. 掌握JZY—2型测斜仪操作方法。

二、内容1. 测量钻孔5m、20m、30m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。

三、设备、仪器及辅助工具1. XY—4型钻机，ф50mm钻杆；2. JXY—2型测斜仪一套2台，井下钢绳吊装护筒一套；3. 拧卸钻杆工具、管钳等。

四、步骤1. 从保护简内取出测斜仪，旋动定时装置的旋钮，分别将两台仪器的机械钟启动到仪器卡所需要的时间（根据所测点的深度，下钻所需要的时间和组装仪器所需要的时间以及仪器在测点稳定所需时间的总和）。

记下时间。

2. 将两台仪器分别装入保护筒内，盖紧密封盖。

3. 将两台仪器分上、下位装入井下钢绳吊装护筒里，拧紧护筒堵头。

4. 将井下钢绳吊装护筒连接在钻杆上。

5. 开动钻机，利用升降机，使用钻杆将测斜仪下到测点。

6. 仪器在测点稳定后，超过仪器锁卡所需时间，待仪器锁卡后，提出井下钢绳吊装护筒，取出测斜仪，分别直接读出两台仪器所测顶角和方位角。

作好第一测点记录。

7. 重复上述操作步骤，测量钻孔的下一个测点。

五、数据整理（填入表中）六、报告要求1. 每人交一份报告。

2. 简述JXY—2型单点测斜仪结构特点及工作原理。

3. 分析测量结果，简析钻孔弯曲原因。

多点测斜仪操作方法一、目的与要求1. 熟悉和了解JJX—3型多点测斜仪的结构、工作原理和使用条件。

2. 掌握JJX—3型测斜仪操作方法。

二、内容1. 测量钻孔5m、10m、20m、30m、40m处的顶角和方位角；2. 作出钻孔顶角和方位角的变化曲线。

三、设备、仪器及辅助工具1. 升降绞车，钢丝绳，三芯电缆线。

2. JJX—3测斜仪。

3. JJG—1型测斜校验台。

4 拧卸工具，常用小工具。

四、步骤及操作注意事项1. 仪器接线与调试将JJX—3型井下仪器固定在校验台上，把井下仪器顶端三芯线与电缆三芯线按相同颜色联拉起来，用橡胶皮或不透水材料扎紧密封。
