测斜仪操作手册 C F

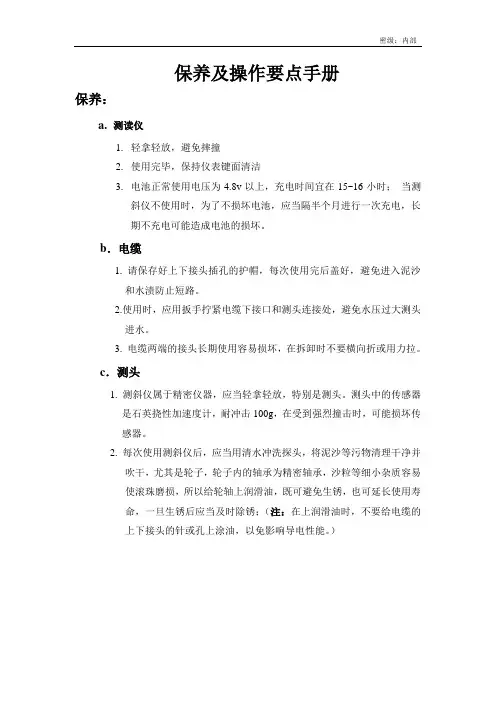

保养及操作要点手册保养：a.测读仪1.轻拿轻放，避免摔撞2.使用完毕，保持仪表键面清洁3.电池正常使用电压为4.8v以上，充电时间宜在15~16小时；当测斜仪不使用时，为了不损坏电池，应当隔半个月进行一次充电，长期不充电可能造成电池的损坏。

b．电缆1. 请保存好上下接头插孔的护帽，每次使用完后盖好，避免进入泥沙和水渍防止短路。

2.使用时，应用扳手拧紧电缆下接口和测头连接处，避免水压过大测头进水。

3. 电缆两端的接头长期使用容易损坏，在拆卸时不要横向折或用力拉。

c．测头1. 测斜仪属于精密仪器，应当轻拿轻放，特别是测头。

测头中的传感器是石英挠性加速度计，耐冲击100g，在受到强烈撞击时，可能损坏传感器。

2. 每次使用测斜仪后，应当用清水冲洗探头，将泥沙等污物清理干净并吹干，尤其是轮子，轮子内的轴承为精密轴承，沙粒等细小杂质容易使滚珠磨损，所以给轮轴上润滑油，既可避免生锈，也可延长使用寿命，一旦生锈后应当及时除锈；（注：在上润滑油时，不要给电缆的上下接头的针或孔上涂油，以免影响导电性能。

）操作要点：1、读数仪每次充电要在12个小时以上，电压一般在5.5V左右，可保证一天的正常使用。

若电压在4.6V以下时，则需要充电。

2、打开测读仪电源开关后，出现“请输入命令”，即可进行“测试”、“调显”、“功能”、“清除”等四项操作。

3、在接上探头后，使用“测试”键才显示有效数据（未接通探头时显示的数字没有意义）。

用此命令可以了解电池电压，观察传感器是否正常工作。

4、在使用“功能”键进行参数设置时，主要有以下几点需要特别注意：（1）系统的默值分别是：孔号：25 方向：东西北南测量方式：♂深度：125.5米步长：0.5（2）如果要改变以上的某项设置，都必须以“确认”键来进行。

（3）关于“方向”的设置，系统的默认值是“东西北南”四个方向都要测量，如果只需测其中的“东西”或“北南”两个方向，就需要重新设置。

设置步骤如下：在光标跳到“东西”时，若只需选“东西”方向，则在“东西”出现后，按“确认”键，此时出现“北南”，按“功能”键跳过。

测斜仪的使用方法
（一）斜仪的使用步骤
1. 打开斜仪的电源开关，仔细检查天平的支撑腿以及初度仪的卡尺，
确保仪器处于正常状态。

2. 把斜仪放在预先测量的基准总站上，点的位置需要确保稳定，勿换
动平台。

3. 将斜仪的望远镜安装在联动螺杆上，用水准仪校准望远镜中心水平线。

4. 将测点和参考点的距离和角度换算成斜仪中的零位，调节斜仪的零
位装置，使之确定在测站上的位置。

5. 将斜仪望远镜准视测点，调节望远镜的焦距、瞄准仪的倾斜仪的零
位对着目标，确认望远镜的中心线瞄准在测点上。

6. 通过视差角分度器进行斜仪的测量，旋转倾斜仪先分出垂直梯度，
之后分出水平梯度，将水平方向测量值记录，即可完成斜仪的测量。

7. 测试完毕后，放回斜仪的固定卡子，将初度仪、望远镜固定在原位，断开斜仪的电源，对斜仪进行清理，准备下次使用。

（二）注意事项
1. 斜仪的支撑腿、望远镜、倾斜仪拧紧力应符合要求，以免测量的数
据有偏差。

2. 测量过程中应避免望远镜被热量影响，以保证后续观测的精度。

3. 测量时，要注意调节望远镜的焦距，视野正确，确保测点的中心线
准确瞄准，以便获得正确的测量值。

4. 每次测量完毕后，要将斜仪放回原位，拧紧和固定各项仪器，以免下次测试时发生意外。

5. 每次使用斜仪都需要检查一下各项仪器的状态，确保各配件完好，以及电源是否可用，以保证安全、有效使用。

测斜仪现场操作步骤一、测斜仪工作原理深层水平位移就是测量围护桩墙和土体在不同深度上的点的水平位移，通常采用测斜仪测量，将围护桩墙在不同深度上的点的水平位移按一定比例绘制出水平位移随深度变化的曲线，，即围护桩墙深层绕曲线。

测斜仪由测斜管、侧斜探头、数字式测读仪三部分组成，测斜管在基坑开挖潜埋设于围护桩墙和土体内，测斜管内有四条十字形对称分布的凹型导槽，作为测斜仪滑轮上下滑行轨道，测量时，使测斜探头的导向滚轮卡在测斜管内壁的导槽中，沿槽滚动将测斜探头放入测斜管，并由引出的导线将测斜管的倾斜角或其正弦值显示在测读仪上。

测斜仪的原理是通过摆锤受重力作用来测量侧斜探头轴线与铅垂线之间倾角，进而计算垂直位置各点的水平位移的。

当土体产生位移时，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量，埋入土体中的测斜管随土体同步位移，测斜管的位移量即为土体的位移量。

放入测斜管内的活动探头测出的量是各个不同量测段上测斜管的倾角P，而该分段两端点（探头下滑动轮作用点与上滑动轮作用点）的水平偏差可测得的倾角用下式表示：δi=Li*sinφi式中：δi-为第i次量测的水平偏差值（mm）；Li-为第i次量测段的长度，通常取为0.5m、1.0m等整数（mm）；φi-为第i次量测段的倾角值。

二、现场操作1、将测斜探头从包装箱中取出，拧下防水盖，套上由厂家提供的O型圈（请务必保持O型圈的清洁、没有刻纹、裂痕、划痕），把电缆插座凹凸槽仔细对准后插入探头的插头内，用扳手将压紧螺帽拧紧，但用力不宜过大。

电缆另一端插头仔细对准后插入读数仪的插座内。

2、开机操作：开机前检查仪器是否与测斜探头相连，侧斜探头通过连接电缆和输出插头，应与测斜读数仪面板上标有“测斜探头”的四芯插座相连。

3、按面板上（∣）键若干秒后，仪器视窗显示开机提示符，稍停片刻，即进入测值界面。

界面上显示：Num-为侧孔号，包括A+读数及A-读数；Dep-提示当前侧斜-表示当前处于正测过程，A+-表示当前处于反侧过程，A-读数。

钻孔测斜技术1、无缆测量方式测斜a. 打开探管的防水帽,把两支探管联接起来,并用导线使探管与同步机相联，打开探管及同步机电源。

b. 准备好后,按“同步”键,当同步机显示“***YHQ-X***”后,表示探管与同步机已同步工作。

c. 由浅而深进行测斜时,估计安装探管所需的时间,按下相应延时键,当需要由深到浅测斜时,则需要估计用钻杆送探管至孔底所需的时间,按下相应的延时键后,则同步机会显示给定的延时时间,并按分钟数逐渐减少,显示格式“delay.time×××.M”d. 拆下探管与同步机的联线,装好防水帽，将探管接上钻杆送至预定位置。

e. 当延时时间到时,同步机显示：“collecting”“000→→000”同步机和探管则开始工作。

前边的三位数代表同步机和探管已经采样的总点数，后边三位数代表实际采样的有效点数。

这时应根据测点的有效无效，决定是否按“采样”键，当测点有效时，按“采样”键，显示器则显示“**** ture ****”表示此测点有效,不按“采样”键,则测点自动无效。

当采样完毕,则左边显示下一测点顺序号,右边显示该测点是第几个实际采样有效点。

此时应记录下相应的钻杆长度,以便计算测点的深度。

如此一直工作下去，直至测量完毕。

f. 数据测量完毕,取出探管,卸掉防水接头,用联线将探管与同步机相联,联接好后,按“同步”键。

当同步机显示“****YHQ-X****”后，按“通信”键，此时同步机把探管的测斜数据读入，开始显示“communicating”当通讯完时，则显示“OK!”,表示数据已通信完。

否则，应检查联线是否接好，是否“同步”好。

2、数据显示数据通信完毕,即可进行数据显示，按“同步”键后，按“显示”键，则依次显示加速度计测量数值，磁通门测量数值，比较点测量数值以及真假码值等，此项用于校验仪器用。

3.5 结果显示a. 按“同步”键b. 按“结果”键则显示×××实际测量帧号α=××.××倾角值β=×××.××方位角值再按“结果”键,则依次显示各测点的实测点号、倾角、方位角，当各测点显示完后，则提示“ END”。

尊敬的用户尊敬的用户 您好！感谢您选购CX-901F 测斜仪，为了正确使用仪器在仪器 使用之前，请确定您已仔细阅读并理解了本手册内容。

如果您已经阅读完全文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。

概 述：CX-901F 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。

整套仪器由；读数仪读数仪读数仪、、专用专用电缆电缆电缆、、活动探头活动探头、、数据通讯数据通讯&&处理软件处理软件等部分组成。

一、读数仪读数仪：：读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率24位A/D 模数转换器、保证其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。

通过操作无线遥控器把测量的数据进行自动保存，通过USB 通讯口可将测量的数据上传到电脑中，并保存为Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。

1、面板按键功能介绍面板按键功能介绍（（A ） 仪器开机 （（B ）仪器关机。

（（A ） 进入主菜单或进入子菜单 （（B ）移动光标左右。

（（A ） 退出菜单或返回上级菜单 （（B ）移动光标左右。

（（A ）移动光标上 （（B ）数值（增大）（（A ）移动光标下 （B ）数值（减小）（（A ） 进入菜单后确认选定 （（B ）确认保存设定的参数值。

（C ） 保存测量的数据 注注：正常使用时请正常使用时请使用使用使用遥控器遥控器遥控器来保存数据来保存数据来保存数据（（A ） 仪器复位键 注：仪器仪器在正常在正常在正常运行运行运行时时禁止禁止按此键按此键按此键 ！！！！2、界面介绍界面介绍2.12.1 主界面主界面主界面① 孔 号：范围1～99号孔。

固定测斜仪用户使用说明书1.概述随着我国经济的发展，基础设施建设的项目越来越多，水坝、路基和隧道等工程项目损坏事故经常发生，国家监测部门希望能够更为详细的了解被监测对象的实时情况，掌握第一手资料，预测并及时发现隐患，采取措施，尽量避免事故的发生，最大限度的维护国家财产、保护人民生命的安全。

为了满足市场的需求，万新公司成功开发了固定式测斜系统。

2.工作原理固定式测斜系统是一种自动化的岩土工程监测设备，它可以用来监测水坝倾斜的位移、山体滑坡、以及路基边坡下滑等。

固定式测斜系统由若干个探头串、数据传输设备、微机数据处理系统组成。

固定式测斜系统的探头一般安装在预料有位移发生的区域，探头串安装在套管内，分布在这些区域。

地层和结构物移动引起套管位移，迫使套管从初始位置变形到新的位置，探头通过自身斜度(倾角)的变化可以输出响应的信号，通过通讯网络传输到上位机，上位机经过处理比较，可绘制出位移曲线图，及时反应出位移变化情况。

探头之间的连接可根据实际的需求来进行调节。

在地层滑动监测中，偏移和移动是必须监测的两个物理量。

偏移是某一深度点相对于一固定点的位移；移动是某一深度点相对于时间的位移。

固定式测斜仪的原理是利用加速度计测量倾斜角θ，根据支点间的仪器长度L计算偏移值为Lsinθ，从底段开始将各段的偏移值累加，就得到总的位移变化量。

总的位移量为：D=L1sinθ1+L2sinθ2+L3sinθ3+…。

固定式测斜仪最少要由3个探头连接成一串，其中1个安装于固定层，1个安装于滑动层，1个安装于滑动层之上。

由于现实情况下滑动层不可能产生平移，滑动面的上下均为渐进式移动，3个传感器的输出就可以描述滑动层的移动特征。

机械系统有以下几部分组成：探头、测量电缆、连接杆、顶部夹具等。

过长的纯刚性连接不宜于下放，在探头和不锈钢连接管之间，增加了万向联轴节，用来防止测斜管扭转导致的滑轮脱离导槽。

固定测斜仪的一组导轮有1个固定轮和1个张紧轮组成，固定导轮表示倾斜的正方向，应与预期的位移方向一致。

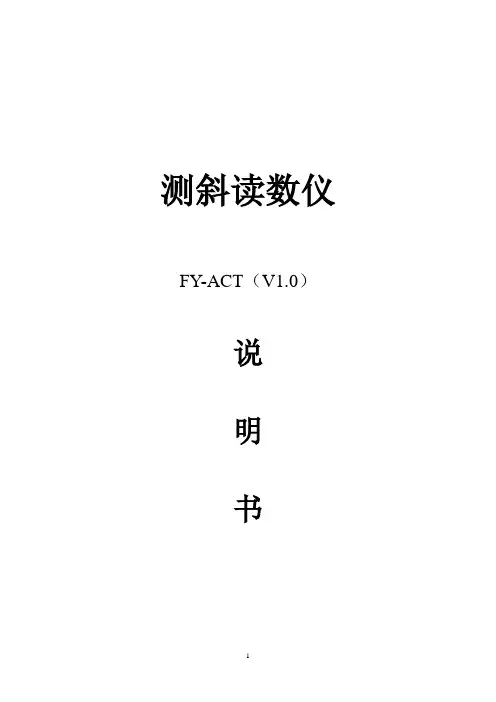

测斜读数仪FY-ACT（V1.0）说明书尊敬的用户：您好！感谢您选购本仪器，为了正确使用本仪器，请您仔细阅读说明书。

一、产品介绍：本产品采用进口传感器，其优点是大大增加了测量的精度。

传感器的信号通过特制电缆传输给中心处理器。

中心处理器通过数字采集、识别、分析、计算、合成（微电脑），所以读数仪上能够直接显示角度的偏移（角度），偏移量。

本仪器使用范围（正负30°）精确度（2″），计算值精确到0.001mm。

本产品的中心分析处理、计算器芯片全部采用进口原件、智能化设计。

所以质量稳定、精确度高，使用可靠方便。

测斜电缆：采用特制专用电缆，每0.5m间距有一标识，除传输信号外既是刻度尺还是升降的绳索。

二、工作原理:在岩土工程领域，测斜仪主要用于测量可能产生的不稳固边(滑坡)或施工过程中周围的侧向运动等；监测堤坝、芯墙的稳固性；打桩、钻孔的布置和偏差，以及回填、筑堤和地下储罐中土体的沉陷，测量土体的变化。

所有这些场合，通常需要安装一根测斜管，将其安装在底下的钻孔内。

该测斜管有四个槽口，用于固定便携式测斜仪探头的滑轮。

探头连在和读数仪相连的电缆的一端，用于观测与测斜管相关的倾斜量的变化。

常规的测斜仪探头有两组滑轮，距离相隔0.5m。

将探头放到测斜管底部并开始读数。

探头每提升0.5m进行读数，直到到达测斜管的顶部，这组读数被称为A+读数（正测）。

把探头从套管中取出，旋转180°重新放入测斜管中。

方法同上，可得到另一组数据A-读数（反侧）。

数据处理时，将上述两组读数（A+、A-）相结合（用一组数据减去另一组数据）从此来消除倾角传感器零飘的影响。

测斜仪探头在竖直位置时读书产生零飘偏差（理想的偏差应是零），而实际上使用探头时，由于传感器的偏差、滑轮的磨损等等传感器有一零飘。

第二次的测斜管观测数据时，当与原始数据相比较时，就可知测斜管的倾斜量变化所引起的位置变化。

倾斜量变化分析的最好方式是通过计算上部滑轮相对于下部滑轮组所产生的倾角（θ）与观测的读数据（L）的水平偏移。

测斜仪操作步骤
1、从塑料保护管中取出测斜仪金属杆（简称测杆），拧下测杆一端的保护头，将主机与测杆用数据线连接，打开测杆开关（拨向红色点处为开）。

2、按下主机面板上“开”键，打开主机。

按“同步”键，显示“***YHQ—X***”；
再按“01”键，显示“delay*time 001min”，等待显示“000000”。

3、取下测杆端的数据线，装好保护头（测杆保持电源开启状态），将测杆与钻杆紧密连接。

4、将测杆全部送入钻孔（一般第一次采样点为2m，以后每4m一次）。

按“采样”键，显示“000 true →000”，等待数字变化为“000 true →001”后，可再次送入钻杆。

以后按照同样方式继续操作。

5、钻杆进入钻孔孔底或需要的深度时（一般不低于孔深的60%）采样结束，退出钻杆，取下测杆。

6、将测杆保护头打开，再次用数据线连接至主机。

按“同步”，显示“***YHQ—X***”；
再按“通信”，出现“OK”；
再按“同步”，显示“***YHQ—X***”；
再按“结果”，出现“001 α=*** β=***”。

7、记录显示α、β数据，按“结果”键可以依次读取，最后一个数据后出现“End”。

一般，α代表倾角，β代表方位。

8、关闭测杆、主机电源，收拾工具，轻拿轻放、物归原位。

HCX-5型智能数显测斜仪使用说明书冀制09000060号任丘市京联测斜仪厂通讯地址：任丘市乙-253信箱电话：E-mail:1、概述图1显示了测斜仪系统的各组成部分。

探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。

这本手册描述了测斜仪探头和电缆的使用及维护方法。

2、测斜仪原理在岩土工程领域，测斜仪主要用于测量大地运动，诸如：可能产生在不稳固边坡（滑坡）或挖方工程周围的侧向运动等。

也可用来监测堤坝、芯墙的稳定性，打桩或钻孔的布置的偏差，以及在回填、筑堤和地下储罐的土体沉陷等。

图2测斜管所有这些场合，通常要在土体的钻孔内安装一根管、或将管浇筑在混凝土结构中、也可将管埋在筑堤等之中。

该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜，用这种方法来探测由于地层移动引起的倾斜。

探头本身包括一个受重力作用的铅垂摆，大多数测斜仪使用一个力平衡伺服加速度仪，其位置传感器可以探测铅垂的位置，并且提供足够的恢复力使摆回到竖直零位置。

从竖直零位置倾斜的越大，恢复力也越大，因而摆块不能自由运动。

恢复力的大小，转变成电信号输出，在读数装置上显示，成为倾斜的量度。

由于恢复力和倾斜角的正弦成正比，因而输出值也和测孔水平偏移成正比。

为了获得测斜仪测斜管周围地层的一个完整的观测报告，有必要在测斜管周围进行一系列倾斜观测。

测斜仪探头有两组小滑轮，距离相隔0.5m，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为A+读数，为使操作过程简单，一般在电缆0.5米作有一个标记。

把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（A-读数）。

数据处理时，将读数（A+、A-）相结合（用一组数据减去另一组数据），以此来消除力平衡伺服加速度计的零偏的影响。

测斜仪探头在竖直位置时读数产生零偏差。

测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。

测斜仪测量时可先将测斜仪放入管底，从下至上测量。

当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。

将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。

2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。

测斜仪操作规程
1、操作程序：
1.1、仪器使用前应先用读数仪测量，检查读数是否正常(以测斜仪竖直为基准偏向导向轮高端一边读数增大，偏向另一边读数减小)；
1.2、测斜仪是一种可重复使用的测量仪器，所以测量前必须埋设测斜管，方可实现测量；
1.3、首先检查测斜仪的导轮是否转动灵活、扭簧是否有力、密封囤是否损坏，确认仪器处于合格状态；
1.4、将测斜仪置入测斜管内，并使导向轮完全进入导向轮的正向与被测位移坐标(+x)的正向一致时测值为正，相反为负(正反方向各测一次)。

测斜仪测量时可先将测斜仪放入管底，从下至上测量。

当测斜管底部悬挂(底部未与基岩固定)，此时测量应从管口开始由上至下的测量；
1.5、测量时，根据电缆上标明的记号，每500mm单位长度测读一次；
1.6、为提高测量精度，消除系统误差，每个方向的位移应逐段正、反方向各测读一次；
1.7、测量结束后，应先拧开测杆与电缆之间的接头，并将测杆与电缆接头处的四芯插头、插座擦拭干净，将测杆放入便携箱中。

将读数仪的测量线从电缆绕盘上拧下，并将电缆线在绕盘上盘好以备下次再用。

2、注意事项：
2.1、测量时一定要使四个导向轮完全进入导向槽中，在测管的接头处可反复多测几次.如果某一、两处和和值明显偏差过大可剔除不用，一般这都是由于一头导向轮不在导向槽中引起的，且多发生在接头处；
2.2、连接测斜仪的读数仪应严格按照“使用说明书”的要求进行操作和维护保管。

测斜仪使用说明1、概述图1显示了测斜仪系统的各组成部分。

探头连着一根与读数仪相连的特殊电缆和带槽口的测斜管。

这本手册描述了测斜仪探头和电缆的使用及维护方法。

X+X-2.操作方法(1)当测量垂直坝体方向位移时，将滑轮偏上的一侧（即X+方向）面朝大海（此时探头上Y+方向与X+方向形成测量坐标系），将探头垂直放入钻孔测斜管内，钻孔测斜管的埋设方位如图2所示。

图2测斜管(2) 该种测斜管有四个槽口（图2），以配合滑动式测斜仪探头的小滑轮（图1），探头悬在和读数仪相连的电缆一端，来测量测斜管的竖直倾斜 ，用这种方法来探测由于地层移动引起的倾斜。

(3) 测斜仪共分三种模式，测量模式（M ），设置模式(S)，阅读模式(R)。

首先长按“确认”键进入设置模式，设置时间，孔信息，孔编号，添加孔选择“+”，删除孔选择“-”，开始深度设为0，间隔深度设为0.5，结束深度根据工程要求选定。

(4) 设置完毕后，长按“确认”键进入测量模式（M ）,此时屏幕显示孔号，时间，当前移量信息，当前深度信息。

移动光标选择孔号，点击“确认”键,可以在设置好的孔号之间转换。

点击光标，进入 （稳定标示）阶段，此时测斜仪全部设置完毕。

(5) 将探头以X+方向放入测斜管内，将探头放到测斜管底部进行读数时，即开始了测斜管观测。

探头在每一个0.5米进行读数，一直到达测斜管的顶部，这组读数被称为X+读数,把探头从测斜管中取出，旋转180°，重新放入测斜管中，方法同上，又可得到另一数据（X-X-X+（面朝大海方向）Y+(平行大坝方向)读数）。

此为一个测回。

(6)若在同一个孔号上进行第二次测量时，需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号不变，再次长按“确认”键进入测量模式，按第一测回的方法进行第二测回的测量。

(7)若到下一个孔号上进行测量时，则需长按“确认”键进入设置模式，移动光标至“+”上，点击添加孔号，孔号改变为当前测量孔号，再次长按“确认”键进入测量模式，进行第一测回的测量。

尊敬的用户尊敬的用户 您好！感谢您选购CX-901F 测斜仪，为了正确使用仪器在仪器 使用之前，请确定您已仔细阅读并理解了本手册内容。

如果您已经阅读完全文，建议您将此手册进行妥善的保管，以便在将来的使用过程中进行查阅。

概 述：CX-901F 型测斜仪采用数字式传感器作敏感元件的仪器，它广泛应用于：深基坑开挖、地铁地基、公路地基、挡土墙、坝体及山体滑坡等工程方面土体内部位移变化的监测, 它是一种必配的测量仪器, 它在工程的应用对及时掌握工程的质量以及保证工程的安全性发挥着积极的作用。

整套仪器由；读数仪读数仪读数仪、、专用专用电缆电缆电缆、、活动探头活动探头、、数据通讯数据通讯&&处理软件处理软件等部分组成。

一、读数仪读数仪：：读数仪配有简洁而人性化的汉字操作界面，仪器内置超高分辨率24位A/D 模数转换器、保证其仪器的测量精度和高的分辨率，仪器还配置了海量内存、这样仪器能一次性存储足够多的测量数据。

通过操作无线遥控器把测量的数据进行自动保存，通过USB 通讯口可将测量的数据上传到电脑中，并保存为Execl 数据文件供进一步的分析处理，由专用软件计算出位移工程值，并提供多种格式测量报表及位移曲线图。

1、面板按键功能介绍面板按键功能介绍（（A ） 仪器开机 （（B ）仪器关机。

（（A ） 进入主菜单或进入子菜单 （（B ）移动光标左右。

（（A ） 退出菜单或返回上级菜单 （（B ）移动光标左右。

（（A ）移动光标上 （（B ）数值（增大）（（A ）移动光标下 （B ）数值（减小）（（A ） 进入菜单后确认选定 （（B ）确认保存设定的参数值。

（C ） 保存测量的数据 注注：正常使用时请正常使用时请使用使用使用遥控器遥控器遥控器来保存数据来保存数据来保存数据（（A ） 仪器复位键 注：仪器仪器在正常在正常在正常运行运行运行时时禁止禁止按此键按此键按此键 ！！！！2、界面介绍界面介绍2.12.1 主界面主界面主界面① 孔 号：范围1～99号孔。

测斜仪使用说明范文测斜仪是一种用于测量建筑物、地面、船舶等物体的倾斜角度的工具。

它是由一个支架和一个测量仪器组成，支架通常由金属材料制成，测量仪器则有各种型号和技术。

使用测斜仪的第一步是选择适当的测量位置。

通常情况下，测量位置应位于待测物体的中心位置或重心位置。

在安装测斜仪之前，需要确保测量仪器的精度。

可以通过在水平地面上进行校准来实现。

使用一个已知水平位置的参考物体，将测斜仪置于水平位置，然后根据需要进行调整。

在安装测斜仪时，需要确保支架牢固并且与待测物体接触良好。

支架上通常有一些可调节的部件，可以根据需要进行调整。

这些部件通常可以通过旋转或移动来调整，以实现与待测物体的良好接触。

当支架安装好后，就可以开始测量了。

根据测斜仪的型号和技术不同，可能需要使用不同的操作方式。

常见的操作方式包括：读数式测量和数码显示式测量。

在读数式测量中，测斜仪上通常有一个刻度盘或指针，通过对准刻度盘或指针上的标尺，可以直接读取倾斜角度。

这种测量方式通常精度较低，适用于一些简单的倾斜测量。

而在数码显示式测量中，测斜仪上配有一个数码显示屏，可以直接显示出倾斜角度的数值。

这种测量方式精度较高，适用于需要高精度测量的情况。

完成测量后，需要记录测量结果。

测斜仪上通常会有一个记录或存储功能，可以将测量结果保存在仪器内部或外部存储介质上。

可以根据需要将结果导入计算机或其他设备进行进一步处理。

测斜仪的使用和维护是至关重要的。

在使用测斜仪之前，需要阅读并理解工具的操作说明。

在使用过程中，要注意保护仪器免受损坏和污染。

定期校准和维护也是必要的，以确保测斜仪的准确性和可靠性。

总结起来，使用测斜仪的一般步骤包括：选择适当的测量位置、校准仪器、安装测斜仪支架、进行测量、记录结果以及定期维护。

通过正确使用和维护测斜仪，可以获得准确可靠的测量结果，为工程项目和科学研究提供重要的参考依据。

多点测斜仪使用说明大家好，今天咱们来聊聊一种非常实用的仪器——多点测斜仪。

说到这个名字，可能有的小伙伴会觉得有点生涩，或者觉得它好像只属于那些高大上的科学家们，自己离得远远的。

其实不然！你要知道，日常生活中，它可是扮演着非常重要的角色，尤其是在一些大工程中，简直就是必不可少的好帮手！不过别怕，今天就跟大家普及一下，多点测斜仪到底是个什么玩意儿，咋用，怎么让它帮你完成各种任务。

得给大家科普一下啥是多点测斜仪。

它其实是一种非常“聪明”的仪器，可以用来测量和监控地下或者建筑物中一些位置的变化。

打个比方，就像你家里有个小侦探，随时监控墙壁、桥梁、隧道这些地方的“健康状况”，发现哪儿有点变动，立马就提醒你。

你想啊，假如在建筑工地上，地基不稳了，结构发生了轻微的倾斜，这个小侦探能够及时“报告”，省得最后出了大问题，损失就大了。

所以，它就是为了帮助我们在复杂的环境里，发现问题、预防灾难的“眼睛”。

现在说说如何使用它，大家准备好了吗？别紧张，其实很简单。

你得把测斜仪放在你想监控的地方。

这一步就像给一个专业的侦探安排了个监控岗位，别担心，它不会偷懒！只要你按照它的指示，把它安装得稳稳当当的，就行了。

安装完成后，它就开始默默地工作了。

你可能会觉得“这东西是不是像开车那样要自己调整方向？”别急，实际上它内置的系统已经为你考虑了很多，所有的调节和监控任务都可以自动完成。

你只需要偶尔看一看显示器，看看有没有红灯闪烁，看看是否出现了异常情况，基本就没啥大问题了。

再说了，如果你觉得这个设备特别高科技，操作起来会有点儿困难，那你就大错特错了！现在的多点测斜仪都已经做得非常智能，配套的操作软件也设计得特别人性化，真心让你用着舒心、放心。

你只需要通过设备显示屏上的提示，按几个按钮，就能看到实时的数据变化。

比起很多老旧的测量仪器，这种设备不仅准确，而且使用起来简单得多。

好比说，你家电器坏了，不用找“修理师傅”，你自己就能搞定！不过，话说回来，虽然它很聪明，但你也得保证使用时保持一定的注意力，不能因为它看起来“自动化”就放松警惕。

钻孔测斜仪使用方法钻孔测斜仪？嘿，这可是个超有用的小玩意儿呢！那这钻孔测斜仪咋用呢？第一步，在使用之前得先检查一下这个测斜仪呀，就像出门前要检查下自己的钥匙有没有带一样重要。

看看设备有没有损坏的地方，各个部件是不是都能正常工作。

要是有问题，那测出来的数据肯定就不靠谱啦，这多让人懊恼啊！第二步，把测斜仪小心地放入钻孔中。

这个过程可得谨慎着呢，就像把一个小宝贝轻轻地放进摇篮里。

放的速度要适中，不能太快，不然就像一个冒失鬼横冲直撞的，可能会碰坏测斜仪或者影响测量的准确性。

第三步，等测斜仪到达指定深度后，开始读取数据。

这时候的数据就像是宝藏一样珍贵，要认真对待。

可别马马虎虎的，要是读错了数据，哎呀，那可就像把珍珠当成石头一样傻啦。

说到安全性和稳定性。

这测斜仪在钻孔里，就像一个坚强的小战士坚守岗位。

它得有很好的稳定性，这样才能保证测量的准确性。

在使用过程中，我们也要保证它的安全，就像保护自己的眼睛一样。

如果在一些比较危险的钻孔环境里，比如说钻孔壁很不稳定的地方，更要小心操作，要是不小心把测斜仪弄丢或者弄坏在里面，那可就糟糕透顶了！应用场景可多啦。

在建筑工程里，就像是一个幕后英雄。

比如说建高楼大厦的时候，要知道地下钻孔的倾斜情况，这时候钻孔测斜仪就派上大用场啦。

它的优势很明显呢，能精确地测量出钻孔的倾斜度，就像一个精确的尺子一样。

不像一些粗略的测量方法，总是模模糊糊的。

我给你讲个实际案例吧。

有一个大型的桥梁建设工程，在打桩的时候就用到了钻孔测斜仪。

要是桩打得歪歪斜斜的，这桥还能稳固吗？肯定不行啊。

通过钻孔测斜仪准确地测量钻孔的倾斜度，施工人员能够及时调整，最后大桥稳稳地横跨在江河之上，这多让人兴奋啊！就像看着自己精心培育的花朵盛开了一样。

在我看来，钻孔测斜仪是个很棒的工具。

它操作虽然有一定的步骤和要求，但只要认真对待，就能发挥出很大的作用。

在很多工程领域都不可或缺，真的是个很厉害的小助手呢。

钻孔测斜仪的使用方法嘿，朋友们！今天咱来唠唠钻孔测斜仪的使用方法，这玩意儿可神奇啦！你看啊，钻孔测斜仪就像是一个特别厉害的“侦探”，专门去探测那些我们肉眼看不到的地下秘密。

想象一下，它就像一个勇敢的探险家，钻进深深的孔洞里，一点点地给我们带回珍贵的信息。

在使用钻孔测斜仪之前呢，咱得先把准备工作做好。

就像你要出门远足，得先检查下鞋子合不合脚，背包里东西带齐了没。

咱得检查下测斜仪的各个部件是不是都完好无损呀，电池有没有电呀，可别到时候关键时刻掉链子。

然后呢，就是要把它小心翼翼地放进钻孔里啦。

这可不能马虎，得轻拿轻放，就跟对待宝贝似的。

放进去之后呀，它就开始工作啦。

它会慢慢地在孔里移动，一边移动一边收集数据，就像个勤劳的小蜜蜂。

这时候你可能会问啦，那怎么知道它收集的数据准不准呢？嘿嘿，这就需要我们时不时地校对一下啦。

就跟你走路时不时得看看地图，确定下自己走的对不对一个道理。

要是发现数据有点不对劲，那可得赶紧调整，可不能让它“跑偏”了呀。

等它收集完数据后，我们就可以把它取出来啦。

取出来的时候也得小心哦，别磕着碰着它了。

然后呢，就可以看看它给我们带来了哪些有趣的信息。

哎呀，你说这钻孔测斜仪是不是很有意思呀？它能让我们了解到地下那些神秘的情况。

有了它，我们就像是有了一双能穿透地下的眼睛，多厉害呀！使用钻孔测斜仪的过程中，可别嫌麻烦，每个步骤都得认真对待。

就像做饭一样，每一步都做好了，最后才能做出美味的菜肴。

要是哪一步马虎了，那可能最后的结果就不那么理想啦。

而且呀，我们还得爱护它，定期给它做做保养，让它能一直为我们好好工作。

可不能把它用坏了就扔一边不管啦，那多浪费呀！总之呢，钻孔测斜仪是个很有用的工具，我们要好好利用它，让它为我们的工作和研究发挥最大的作用。

大家都记住怎么用了吧？赶紧去试试吧！。

测斜读数仪及探头使用说明一、测斜系统测斜系统包括测斜管、测斜探头、控制电缆和测斜读数仪。

二、测斜探头测斜探头包括不锈钢管、控制电缆接头、两组轴轮装置。

每组轴轮装置轭接两个轮子，其中一个轮子都要高于另一个轮子，这个轮子称作“高轮”。

测斜仪探头使用两个力平衡伺服加速度计来测量倾斜。

其中一个加速度计测量侧斜探头轮子所在平面的倾斜，称为“A”轴；另一个加速度计测量垂直于轮子的平面倾斜，称为“B”轴。

当探头倾向A0或B0方向时，读数为正；当探头倾向A180或B180方向时，读数为负。

测斜管安装后应使一对槽口与预期的移动方向一致，其中一个“下坡”槽口应当标作A0。

在一个标准的侧斜测量中，探头在测斜管中两次被从底部拉到顶部，第一次测量时，探头高轮应当被插入A0槽口，以确保移动值为正。

测斜探头是灵敏测量仪器，应小心操作。

1、运输探头时应将其放入携带式仪器箱内，在车内应将其放在座位上，避免振动；2、当你连接控制电缆到探头时，不要用力拧螺母，以免挤扁“O”形环而使其失效；3、探头下放到测斜管前先开机；4、插入测斜管前应先用手拢紧轮子，使下放顺畅；5、不要让探头撞击孔底；6、当从测斜管内收回探头时，同样用手拢紧轮子，以免弹出；7、当旋转探头时，应保持探头垂直，平顺转动；8、探头使用温度范围-20℃~50℃，避免超此范围使用。

探头维护1、清洁探头：当完成测量后，擦除探头水分，盖上保护盖。

必要时需要实验室标准去污剂清洗；2、清洁接头：用棉签蘸少量酒精清洗接头，不可用喷雾式润滑剂清洗，以免伤害接头内部的橡胶；3、干燥探头：卸除探头、控制电缆和读数仪的保护盖，彻底风干几小时后再盖上；4、放置探头：探头、控制电缆和读数仪应当放在干燥的地方，长期储放时，探头应垂直放置；5、润滑轮子：定期润滑轮子，在轮轴上喷少量润滑剂或滴润滑油，确保轮子转动顺畅；6、“0”形环保养：用“0”形环润滑剂定期清洁润滑接头部位“0”形环。

控制电缆用于控制探头深度，向探头供电及传回信号至读数仪，米制控制电缆每0.5m 有一黄色标记，每1m有一红色标记，每5m有一数字标记。

测斜仪使用方法1、打开软件，拨探管指针至“ON”，点击“停止工作”。

2、点击“连接探管”，注意看“通讯状态”。

3、点击“状态检查”，监测探管是否正常运行。

4、确认正常后，点击“退出”，回到上级窗口。

5、点击“启动探管”，根据要测孔深及下探管的速度设置“启动延迟时间”，如孔深只有30m，则设置5分钟足矣。

6、点击“启动工作”，然后关闭探管电源，拨指示针至“OFF”。

7、进行下管前的准备工作，操作缆车，挂置滑轮，记录绞车深度显示仪至钻孔孔口时的初始深度数值，如缆车显示10.3m,则记住该深度，视其为初始零值。

8、各项准备工作就绪后，拨探管电源指针至“ON”，同时秒表开始计时，迅速拧上探管管帽，在接缝处缠防水胶布。

9、启动绞车放线，根据所测孔深调节放线速度（也可手动操作），在探管重新启动工作前，要使探管到达预定孔深（孔底，一般为整数，譬如孔深62m，探管放至60m即可，此时绞车深度显示仪显示深度为70.3m）并静止一段时间使其不受扰动。

10、如“启动延迟时间”设置为5分钟，则5分钟后探管开始启动工作，根据秒表提示，探管启动开始工作后，使其在预定深度多停置一段时间，然后开始提升探管。

（一般探管计时不准，所以启动时间或早或晚，故在第一个测斜点多停一些时间，宜为1分钟）。

11、如孔深为60m，计划10m测一次斜，则每提升10m，使探管在该位置停留一段时间，待采集到探管稳定静止后的测斜数据后再开始提升，以此类推，直至孔口（孔口也需测零值，注意探管不要完全孔口来，尽量使其不受风力等因素干扰）。

12、提出探管后，拧开管帽，拨探管指针至“OFF”。

13、用数据线连接探管与电脑，打开软件，“连接探管”，点击“停止工作”，然后点击“数据回放”。

14、点击“文件”，然后“保存文件”，保存格式为SC（注：SC格式为原始数据格式，MF格式筛选后的数据格式）。

15、数据筛选，根据测斜的实际情况及对应的测斜深度，选取对应孔深时的对应孔斜值，在数据前端的复选框里点击选中（孔口时选择经斜为0的值，如孔深60m、10m一测斜，则在60、50、40、30、20、10、0m时共对应选择7个孔斜值）。
