主体结构(砼)实测实量记录

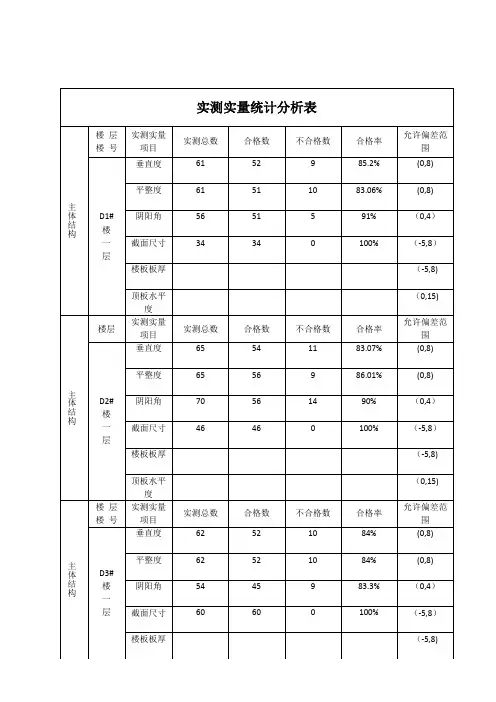

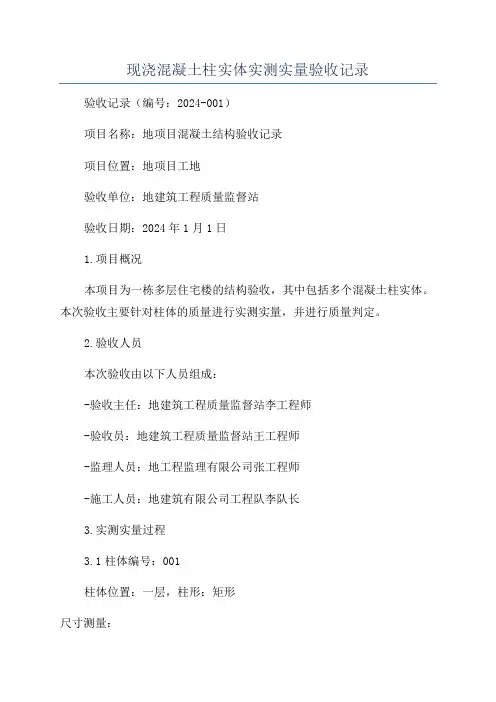

现浇混凝土柱实体实测实量验收记录验收记录（编号：2024-001）项目名称：地项目混凝土结构验收记录项目位置：地项目工地验收单位：地建筑工程质量监督站验收日期：2024年1月1日1.项目概况本项目为一栋多层住宅楼的结构验收，其中包括多个混凝土柱实体。

本次验收主要针对柱体的质量进行实测实量，并进行质量判定。

2.验收人员本次验收由以下人员组成：-验收主任：地建筑工程质量监督站李工程师-验收员：地建筑工程质量监督站王工程师-监理人员：地工程监理有限公司张工程师-施工人员：地建筑有限公司工程队李队长3.实测实量过程3.1柱体编号：001柱体位置：一层，柱形：矩形尺寸测量：- 高度：3000mm- 宽度：400mm- 长度：400mm3.2柱体编号：002柱体位置：二层，柱形：圆形尺寸测量：- 高度：2500mm- 直径：500mm3.3柱体编号：003柱体位置：三层，柱形：矩形尺寸测量：- 高度：3500mm- 宽度：450mm- 长度：450mm4.数据分析与质量判定根据设计要求，对以上柱体进行尺寸测量，并与设计图纸进行对比。

测量结果符合设计要求，尺寸误差在允许范围内。

经过验收人员的讨论和评估，判断以上柱体质量合格。

5.发现问题与整改措施经过验收过程中发现以下问题：-柱体表面存在少量麻面和气孔，影响美观。

针对以上问题，提出以下整改措施：-清理柱体表面的麻面和气孔，进行修补和抹平。

-加强后续柱体浇注过程中的施工管理，确保混凝土的浇筑质量。

6.验收结论经过实测实量和数据分析，本次现浇混凝土柱实体验收合格。

对于发现的问题，施工方将采取相应的整改措施，并通知监理单位进行复验。

验收单位建议施工方加强施工管理，确保后续柱体的质量。

7.备注验收记录中所提到的问题和整改措施将纳入工地质量管理体系，并进行定期检查和检验。

编写人：地建筑工程质量监督站李工程师。

主体结构实测实量记录表主体结构墙柱截⾯尺⼨，墙柱⾯平整度、垂直度，楼板厚度实测实量记录表⼤的数，作为判断该实测指标合格率的1个计算点。

2、表⾯平整度测量剪⼒墙/暗柱：选取长边墙，任选长边墙两⾯中的⼀⾯作为1个实测区。

累计实测实量30个计算点。

当所选墙长度⼤于3⽶时，除按45度⾓斜放靠尺测量两次表⾯平整度外，还需在墙长度中间⽔平放靠尺测量1次表⾯平整度。

这3个实测值分别作为判断该指标合格率的3个计算点。

当所选墙长度⼩于3⽶时，墙长度中间点不测。

所选实测区墙⾯优先考虑有门窗、过道洞⼝的，在洞⼝45度测⼀次，作为新增实测指标合格率的1个计算点。

3、垂直度测量剪⼒墙：任取长边墙的⼀⾯作为1个实测区。

累计实测实量30个计算点。

当墙长度⼤于3⽶时，同⼀⾯墙距两端头竖向阴阳⾓30CM和墙中间位置，分别按以下原则实测3次：⼀是靠尺顶端接触到上部砼顶板位置时测1次垂直度，⼆是靠尺底端接触到下部地⾯位置时测1次垂直度，三是在墙长度中间位置靠尺基本在⾼度⽅向居中时测1次垂直度。

这3个实测值分别作为判断该实测指标合格率的3个计算点。

当所选墙长度⼩于3⽶时，墙长度中间点不测。

砼柱：任选砼柱四⾯中的两⾯，分别将靠尺顶端接触到上部砼顶板和下部地⾯位置时各测1次垂直度。

这2个实测值分别作为判断该实测指标合格率的2个计算点。

4、楼板厚度检测同⼀跨板作为1个实测区，累计实测实量10个实测区。

每个实测区取1个样本点，取点位置为该跨板的中央部位。

测量所抽查跨的楼板厚度，当采⽤⾮破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显⽰的值即为两探头之间的距离，移动接收探头，当仪器显⽰为最⼩值时，即为楼板的厚度。

1 个实测值作为判断该实测指标合格率的1个计算点。

5、偏差值合格的在空格数据内画“√”，不合格画“×”。

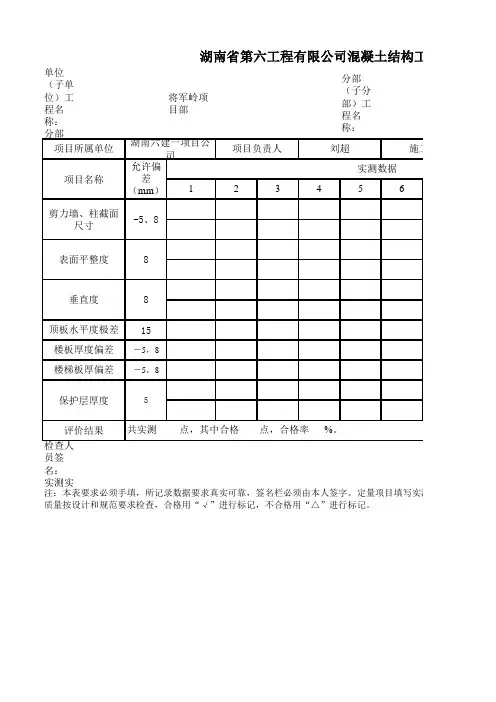

单位（子单位）工程名称： 将军岭项目部
分部（子分部）工程名称：12345615－5，8－5，8检查人员签名： 实测实评价结果共实测 点，其中合格 点，合格率 %。

注：本表要求必须手填，所记录数据要求真实可靠，签名栏必须由本人签字。

定量项目填写实测数质量按设计和规范要求检查，合格用“√”进行标记，不合格用“△”进行标记。

顶板水平度极差
楼板厚度偏差
楼梯板厚偏差
保护层厚度
5表面平整度8
垂直度
8项目名称允许偏
差（mm ）
实测数据剪力墙、柱截面
尺寸
-5、8湖南省第六工程有限公司混凝土结构工程
项目所属单位湖南六建一项目公司项目负责人刘超施工执
工程名称：
78910
激光扫平仪、5m钢卷尺
超声波楼板测厚仪或卷尺
5m钢卷尺
实测实量日期：
实测数据，对不合格点用“△”进行标记；观感
钢筋位置检测仪2米靠尺、楔形塞尺
2米靠尺
检验方法
5m钢卷尺
构工程实测实量记录表(a)
施工执行标准名称及编号GB50204—2002。

1.混凝土结构工程1.1.基本原则1.1.1.同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的1个楼层作为混凝土结构工程的实测层。

1.1.2.根据选取楼层结构平面图，实测实量选点不区分公区和租户区。

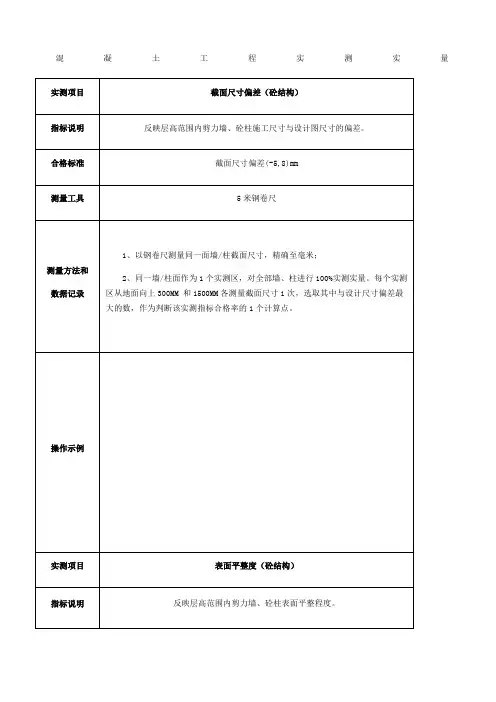

1.2.截面尺寸偏差（砼结构）1.2.1.指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。

1.2.2.合格标准：截面尺寸偏差[－5，10]mm1.2.3.测量工具：5M钢卷尺1.2.4.测量方法和数据记录：（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。

（2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。

每个实测区从地面向上300MM 和1500MM各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

1.3.表面平整度（砼结构）1.3.1.指标说明：反映层高范围内剪力墙、砼柱表面平整程度。

1.3.2.合格标准：[0，8]mm1.3.3.测量工具：2米靠尺、楔形塞尺1.3.4.测量方法和数据记录：（1）剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。

累计实测实量15个实测区，其中抽取比例。

（2）当所选墙长度小于3米时，同一面墙4个角（顶部及根部）中取左上及右下2个角。

按45度角斜放靠尺，累计测2次表面平整度。

跨洞口部位必测。

这2个实测值分别作为该指标合格率的2个计算点。

（3）当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。

跨洞口部位必测。

这3个实测值分别作为判断该指标合格率的3个计算点。

（4）砼柱：可以不测表面平整度。

1.4.垂直度（砼结构）1.4.1.指标说明：反映层高范围内剪力墙、砼柱表面垂直的程度。

1.4.2.合格标准：[0，10]mm1.4.3.测量工具：2米靠尺1.4.4.测量方法和数据记录：（1）任取墙/柱作为1个实测区。

累计实测实量15个实测区。

主体结构墙柱截面尺寸，墙柱面平整度、垂直度，楼板厚度实测实量记录表填 表 说 明：1、截面尺寸偏差按同一墙/柱面作为1个实测区，累计实测实量10个实测区。

每个实测区从地面向上300mm 和1500mm 各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。

2、表面平整度测量剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为1个实测区。

累计实测实量30个计算点。

当所选墙长度大于3米时，除按45度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量1次表面平整度。

这3个实测值分别作为判断该指标合格率的3个计算点。

当所选墙长度小于3米时，墙长度中间点不测。

所选实测区墙面优先考虑有门窗、过道洞口的，在洞口45度测一次，作为新增实测指标合格率的1个计算点。

3、垂直度测量剪力墙：任取长边墙的一面作为1个实测区。

累计实测实量30个计算点。

当墙长度大于3米时，同一面墙距两端头竖向阴阳角30CM 和墙中间位置，分别按以下原则实测3次：一是靠尺顶端接触到上部砼顶板位置时测1次垂直度，二是靠尺底端接触到下部地面位置时测1次垂直度，三是在墙长度中间位置靠尺基本在高度方向居中时测1次垂直度。

这3个实测值分别作为判断该实测指标合格率的3个计算点。

当所选墙长度小于3米时，墙长度中间点不测。

砼柱：任选砼柱四面中的两面，分别将靠尺顶端接触到上部砼顶板和下部地面位置时各测1次垂直度。

这2个实测值分别作为判断该实测指标合格率的2个计算点。

4、楼板厚度检测同一跨板作为1个实测区，累计实测实量10个实测区。

每个实测区取1个样本点，取点位置为该跨板的中央部位。

测量所抽查跨的楼板厚度，当采用非破损法测量时将测厚仪发射探头与接收探头分别置于被测楼板的上下两侧，仪器上显示的值即为两探头之间的距离，移动接收探头，当仪器显示为最小值时，即为楼板的厚度。

1 个 实测值作为判断该实测指标合格率的 1 个计算点。

实测实量核查记录实测对象：建筑工程项目实测目的：核实工程实施过程中各环节的数据准确性和可靠性实测时间：2024年5月1日-5月5日实测人员：张三、李四、王五实测方法：使用测量仪器进行测量，包括但不限于测量带、水平仪等。

实测内容：1.地基工程实测项目：地基埋深实测位置：工程场地内各测点实测结果：地基埋深平均值为2.5米，最大值为3.0米，最小值为2.2米。

满足设计要求。

实测项目：地基土壤强度实测位置：地基各挖掘断面实测结果：土壤强度均值为10MPa，符合设计要求。

2.结构工程实测项目：柱体尺寸实测位置：建筑各层楼柱体实测结果：柱体尺寸符合设计要求，无明显偏差。

实测项目：梁体斜度实测位置：建筑各层楼梁实测结果：梁体斜度平均值为1%，最大值为1.5%，最小值为0.8%。

满足设计要求。

3.给排水工程实测项目：给水管道压力实测位置：建筑各楼层水龙头实测结果：给水管道压力稳定在0.2MPa左右，满足日常用水需求。

实测项目：排水管道流量实测位置：建筑各楼层下水道实测结果：排水管道流量稳定在100L/min左右，符合设计要求。

综上所述，本次实测实量核查对地基工程、结构工程和给排水工程进行了全面的测量和记录，并对得到的数据进行了分析。

通过核实，各项数据均符合设计要求，验证了工程实施过程中的数据准确性和可靠性。

同时，在实测过程中未发现任何偏差或问题，工程具备较好的施工质量。

建议在后续的工程施工过程中加强对实测实量的监督和管理，确保数据的准确性和可靠性。

GC-114混凝土结构工程实测实量操作标准1.1.1.1.基本原则（砼结构）1）各楼层结构拆模完成5天内应楼层清理完毕，楼层清理完毕2天内应放线完成，并在放线后2天内应完成实测实量，将实测数据记录、归档。

2）根据楼层结构平面图，每项实测项目，每个实测层所有实测区全测。

2.施工控制线设置（砼结构）1）指标说明：反映砌筑、抹灰、装修尺寸前期控制的偏差。

2）合格标准：每面砌体正手墙要求设置砌筑控制线（对剪力墙则为抹灰控制线）、水平标高控制线。

3）测量工具：5m钢卷尺。

4）测量方法和数据记录：a) 每一面墙、每一个卫生间、每一个厨房各作为一个实测区，测量部位选择正手墙面。

b) 测量方法：采用目测、尺量方法，检查同一个实测区是否设置二线，其尺寸是否符合设计要求。

c) 数据记录：每一实测区未设置二线，则该实测点不合格。

不合格点均按“1”记录，合格点均按“0”记录。

5）示例（1套房、14个实测区）：3.轴线偏差控制（砼结构）1）指标说明：反映现场轴线控制措施是否合理，现场放线是否满足精度要求。

2）合格标准：a) 轴线竖向投测：总高H（m）H ≤ 30，允许偏差 5(mm)；30 ＜H ≤ 60，允许偏差10(mm)；60 ＜H ≤ 90 ，允许偏差15(mm)；90 ＜H ≤120允许偏差20(mm)；120 ＜H ≤150，允许偏差25(mm)。

b) 施工层放线精度：承重墙、梁、柱边线精度允许偏差±3(mm)。

c) 每层放线孔不能少于2个。

3）测量工具：激光铅直仪（经纬仪）、卷尺。

4）测量方法和数据记录：a) 每栋楼为一个测区。

每层不少于2个放线孔。

每层轴线竖向偏差实测值及施工层放线偏差各实测2个实测值，各作为一个计算点。

b) 轴线竖向投测：施工层主轴线和基准点之间的偏差值不满足标准要求或楼层少于2个放线孔，则此测点为不合格。

c) 施工层放线精度：主轴线和施工层控制线（承重墙、柱边线）之间的距离与设计值进行比较是否符合标准要求。

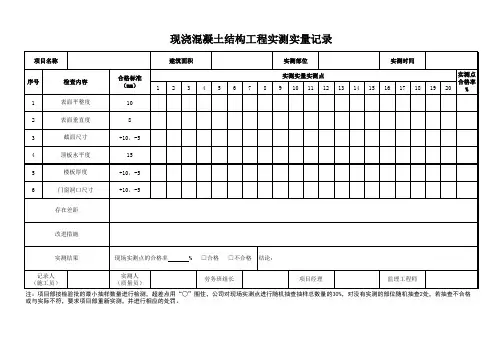

实测实量表格.项目层现浇混凝土结构实测实量记录：序号检查内容允许偏差实测实量存在差距改进措施1 截面尺寸 [+8，-5] mm2 不存在 -2 表面平整度 [0，8]mm3 存在 -3 垂直度 [0，8]mm4 存在 -4 顶板水平度 [0，15] mm [-10，10]mm5 存在抽查不合格或与实际不符，要求重新测量。

5 标高 - [-5，8]mm6 存在 -项目部按每层10点进行检测，超差点用“○”圈住，公司对标注的点抽查3点，对没有标注部位抽查2点，若抽查不合格或与实际不符，要求项目重新测量。

项目层砌筑工程实测实量记录：序号检查内容允许偏差实测实量存在差距改进措施1 水平灰缝饱满度 90%2 不存在 -2 竖向灰缝饱满度 80%3 不存在 -3 轴线位置偏移≤10mm4 不存在 -4 垂直度 [0，5]mm5 存在 -5 水平灰缝厚度 [-2，2] mm6 存在 -6 竖向灰缝厚度 [-2，2] mm7 存在 -7 基础顶面和楼面 [-15，15]mm 8 存在 -8 标高 [0，8]mm 9 存在 -9 表面平整度 [-5，5] mm 10 存在 -10 门窗洞口尺寸（高、宽） [0，3] mm 1 存在 -项目部按每层10点进行检测，超差点用“○”圈住，公司对标注的点抽查3点，对没有标注部位抽查2点，若抽查不合格或与实际不符，要求项目重新测量。

项目层一般抹灰工程实测实量记录：序号检查内容允许偏差实测实量存在差距改进措施1 地面水平度 [0，10] mm 1 不存在 -2 顶板水平度 [0，10]mm 2 不存在 -3 立面垂直度 [0，3]mm 3 不存在 -4 表面平整度 [0，3] mm 4 不存在 -5 阴阳角方正 [0，3] mm 5 不存在 -室内抹灰净高[-20，20]mm。

项目部按每层10点进行检测，超差点用“○”圈住，公司对标注的点抽查3点，对没有标注部位抽查2点，若抽查不合格或与实际不符，要求项目重新测量。
