主体结构工程质量实测实量操作手册编制：审核：审批：编制日期：年月日实测实量尺差控制一、混凝土结构工程1、基本原则同一标段内根据各楼栋进度，在实测前随机确定已拆完模板的2个楼层作为混凝土结构工程的实测层。
根据选取楼层结构平面图，实测实量选点考虑每层结构4个角和中间砼剪力墙、柱。
当实测砼结构的截面尺寸、表面平整度、垂直度时，每个实测层要选取10个实测区，2个实测层累计20个实测区。
当实测同一楼层内顶板水平极差时，每个实测层选取5个实测区，2个实测层累计10个实测区。
每个实测区实测5个点，每个点均作为1个计算点。

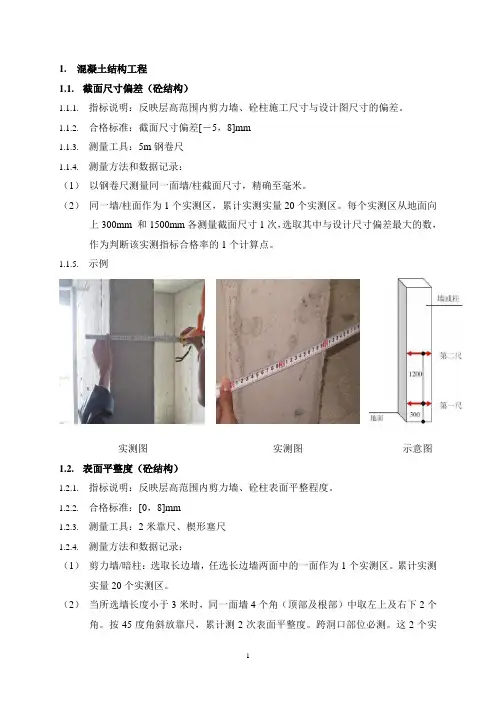

2、截面尺寸偏差（砼结构）指标说明：反映层高范围内剪力墙、砼柱施工尺寸与设计图尺寸的偏差。
合格标准：截面尺寸偏差[－5，8]mm测量工具：5m 钢卷尺测量方法和数据记录：（1）以钢卷尺测量同一面墙/柱截面尺寸，精确至毫米。
（2）同一墙/柱面作为1个实测区，累计实测实量20个实测区。
每个实测区从地面向上300mm和1500mm各测量截面尺寸1次，选取其中与设计尺寸偏差最大的数，作为判断该实测指标合格率的1个计算点。
示例墙或柱第二尺120第一尺地面300墙柱截面尺寸测量示意3、表面平整度（砼结构）指标说明：反映层高范围内剪力墙、砼柱表面平整程度。
合格标准：[0，8]mm测量工具：2 米靠尺、楔形塞尺 测量方法和数据记录：（1） 剪力墙/暗柱：选取长边墙，任选长边墙两面中的一面作为 1 个实测区。
累计实测实量 20 个实测区。
（2） 当所选墙长度小于 3 米时，同一面墙 4 个角（顶部及根部）中取左上及右下 2 个角。
按 45 度角斜放靠尺，累计测 2 次表面平整度。
跨洞口部位必测。
这 2 个实测值分别作为该指标合格率的 2 个计算点。
（3） 当所选墙长度大于 3 米时，除按 45 度角斜放靠尺测量两次表面平整度外，还需在墙长度中间水平放靠尺测量 1 次表面平整度。
跨洞口部位必测。
这 3 个实测值分别作为判断该指标合格率的 3 个计算点。
主体工程质量实测实量操作指引一、引言实测实量是指在主体工程建设过程中，对各项工程质量进行实地检测、测量和观察，获取真实的数据，用于分析和评估工程质量状况，确定问题和隐患，及时采取措施进行修复和改进。
本指引旨在规范主体工程质量实测实量操作的方法和流程，提高实测实量的准确性和可靠性，确保工程质量的管理和控制。
二、实测实量的意义和目的1.检验工程质量的合格性：通过实际测量和观察，获取各项工程质量数据，判断是否符合规范和标准要求，验证工程质量的合格性。
2.发现问题和隐患：通过实地检测和测量，发现工程中存在的问题和隐患，及时采取措施解决，确保工程安全和质量。
3.分析和评估工程质量状况：通过对实测实量数据的分析和比对，评估工程质量的整体情况，制定合理的改进计划和施工措施。
4.监督和控制工程质量进度：通过实施实测实量工作，对施工进度和工序进行监控，确保按计划进行，防止质量问题对工期造成影响。
三、实测实量操作的流程1.制定实测实量方案：包括确定实测实量的对象和内容，选择适当的测量方法和设备，制定具体的实测实量方案，确保全面、系统地对工程质量进行实测实量。
2.实测实量的准备工作：包括查看相关图纸和规范，了解工程要求和测量方法要求，准备测量工具、设备和材料，做好场地清理和安全隐患排查工作。
3.实测实量的操作步骤：（1）根据实测实量方案，选取合适的测量点位，对测量点位进行标定和编号，确保测量的准确性和可追溯性。
（2）进行实际测量和观察，根据实测实量方案和要求，采用合适的测量方法和设备进行测量，如使用测距仪、水平仪等。
（3）记录测量数据和观察结果，包括位置坐标、高程、偏差值等，确保数据的真实性和完整性。
（4）及时处理和解决发现的问题和隐患，确保工程质量问题得到解决。
4.实测实量数据的处理和分析：对实测实量数据进行整理、统计和分析，制定合理的改进措施和修复计划，确保质量问题得到有效解决。
5.实测实量报告的编制和提交：根据实测实量的结果，编制符合规范和标准要求的实测实量报告，向相关部门进行提交和备案，供后续工作参考和评估。
