乐高齿轮传动的种类乐高齿轮传动是乐高积木系统中最常见的机械传动方式之一。
通过齿轮的转动和相互啮合，可以实现机械运动的传递。
乐高系统中常见的齿轮有圆柱齿轮、斜齿轮、同步齿轮等。
这些齿轮的应用范围广泛，可以用于机器人、车辆、飞机等各种模型的动力传输。
一、圆柱齿轮圆柱齿轮是一种圆柱形的齿轮，其齿形为斜齿或直齿。
这种齿轮的应用范围很广，常被用于减速或增速传动。
圆柱齿轮可以与其他齿轮或蜗轮等组合使用，实现不同速度或方向的传动。
在乐高系统中，圆柱齿轮的齿数从8到40不等，可以根据需要进行组合。
二、斜齿轮斜齿轮是一种带斜齿的齿轮。
其齿数不一定相同，可以用于实现不同转速或输出扭矩。
斜齿轮可以实现两个轴的垂直传动，同时保证功率的传递。
这种齿轮的应用范围广泛，常被用于传动机械臂、爬行器等。
三、同步齿轮同步齿轮又称“同步带齿轮”，是一种用于搭建平行轴传动系统的齿轮。
与传统的圆柱齿轮相比，同步齿轮具有更强的垂直、水平力的传递能力。
同步齿轮可以保证精准的配合，使整个系统的传动更加平稳。
乐高系统中常见的同步齿轮有放大同步齿轮、减速同步齿轮等。
四、蜗轮蜗杆传动蜗轮传动是一种用于传递转速和扭矩的传动方式。
其由蜗轮和蜗杆两部分组成，可以实现大扭矩的输出。
在乐高系统中，蜗轮通常与同步齿轮、圆柱齿轮等齿轮组合使用，实现减速传动。
五、差速器差速器是一种机械装置，用于将动力分配到两个输出轴上。
在车辆和机器人中，差速器可以帮助实现转向，同时保证各个输出轴的转速保持一致。
乐高系统中常见的差速器有简单的双输出差速器和三输出差速器。
六、脉冲发生器脉冲发生器是一种用于发生固定脉冲次数的齿轮系统。
脉冲发生器可以与编码器一起使用，实现机器人运动的测速和位置检测。
乐高系统中常见的脉冲发生器有1:1和1:2两种型号，可以根据需要进行选择。
以上就是乐高齿轮传动的种类。
在搭建乐高机器人或模型时，可以根据需要选择不同的齿轮组合，实现不同的传动方式。
对于机械结构的初学者来说，掌握齿轮传动的基础知识是很重要的。
同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。

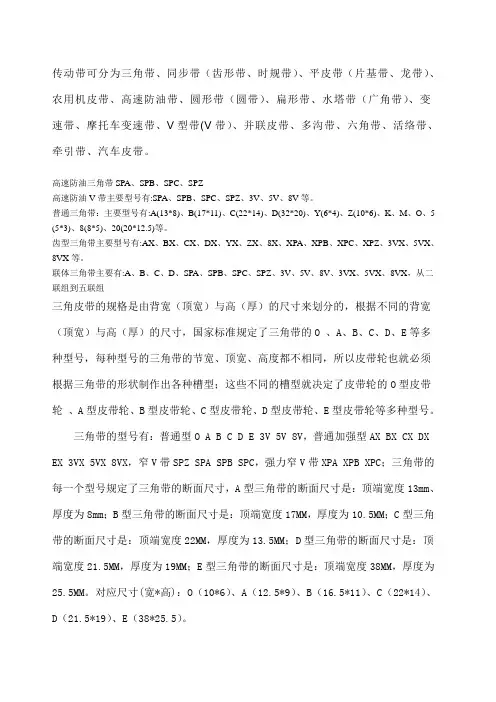

传动带可分为三角带、同步带（齿形带、时规带）、平皮带（片基带、龙带）、农用机皮带、高速防油带、圆形带（圆带）、扁形带、水塔带（广角带）、变速带、摩托车变速带、V型带(V带）、并联皮带、多沟带、六角带、活络带、牵引带、汽车皮带。
高速防油三角带SPA、SPB、SPC、SPZ高速防油V带主要型号有:SPA、SPB、SPC、SPZ、3V、5V、8V等。
普通三角带：主要型号有:A(13*8)、B(17*11)、C(22*14)、D(32*20)、Y(6*4)、Z(10*6)、K、M、O、5 (5*3)、8(8*5)、20(20*12.5)等。
齿型三角带主要型号有:AX、BX、CX、DX、YX、ZX、8X、XPA、XPB、XPC、XPZ、3VX、5VX、8VX等。
联体三角带主要有:A、B、C、D、SPA、SPB、SPC、SPZ、3V、5V、8V、3VX、5VX、8VX，从二联组到五联组三角皮带的规格是由背宽（顶宽）与高（厚）的尺寸来划分的，根据不同的背宽（顶宽）与高（厚）的尺寸，国家标准规定了三角带的O 、A、B、C、D、E等多种型号，每种型号的三角带的节宽、顶宽、高度都不相同，所以皮带轮也就必须根据三角带的形状制作出各种槽型；这些不同的槽型就决定了皮带轮的O型皮带轮、A型皮带轮、B型皮带轮、C型皮带轮、D型皮带轮、E型皮带轮等多种型号。
三角带的型号有：普通型O A B C D E 3V 5V 8V，普通加强型AX BX CX DX EX 3VX 5VX 8VX，窄V带SPZ SPA SPB SPC，强力窄V带XPA XPB XPC；三角带的每一个型号规定了三角带的断面尺寸，A型三角带的断面尺寸是：顶端宽度13mm、厚度为8mm；B型三角带的断面尺寸是：顶端宽度17MM，厚度为10.5MM；C型三角带的断面尺寸是：顶端宽度22MM，厚度为13.5MM；D型三角带的断面尺寸是：顶端宽度21.5MM，厚度为19MM；E型三角带的断面尺寸是：顶端宽度38MM，厚度为25.5MM。
同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。
同步带的张紧方式-概述说明以及解释1.引言1.1 概述同步带是一种传动装置，用于将动力从一个轴传输到另一个轴。
它由带状材料制成，通常是橡胶或合成材料，具有不易变形和耐磨损的特性。
同步带的主要作用是在机械系统中保持传动精度和稳定性。
在传动过程中，同步带可以确保传输的动力和运动精确地同步，并且在传动中不会有滑动或打滑的情况发生。
这使得同步带在需要精确定位和传输力矩的机械设备中得到广泛应用，如自动化生产线、机床、汽车发动机等。
根据同步带的张紧方式不同，可以将其分为两类：主动张紧和被动张紧。
主动张紧是通过特殊设计的张紧装置主动对同步带施加张紧力，以保持其紧绷度。
而被动张紧则是通过外部力来保持同步带的紧绷度，例如由弹性元件提供的张紧力。
本文将重点讨论同步带的张紧方式。
通过对不同张紧方式的比较和分析，旨在提供一些关于同步带选择和使用的指导和建议。
在下一部分，将详细介绍同步带的作用和分类，为后续的内容铺垫。
1.2文章结构文章结构的目的是为了组织和安排文章的内容，使读者能够清晰地理解文章的整体架构和逻辑流程。
文章结构部分通常在引言后出现，旨在向读者介绍接下来文章的主要内容和章节安排。
在本文中，文章结构的主要目的是对同步带的张紧方式进行系统的介绍和分析。
通过合理的章节划分和内容组织，读者能够逐步深入了解同步带的张紧方式，从而更好地掌握和运用相关知识。
具体的文章结构如下：2.正文2.1 同步带的作用2.2 同步带的分类3.结论3.1 总结同步带的张紧方式3.2 对同步带的张紧方式的建议在正文部分，首先介绍同步带的作用，包括同步带在机械传动中的重要性以及其所起的作用和功能。
通过对同步带作用的描述，读者能够更好地理解同步带的必要性和应用场景。
接着，介绍同步带的分类。
同步带有不同的分类方式，例如按照材料、结构、用途等方面进行分类。
通过对不同分类方式的讲解，读者能够了解各种不同类型的同步带及其特点，进一步了解同步带的多样性和适用范围。
机械传动有哪些类型及各自应用机械传动在机械工程中应用非常广泛,机械传动有多种形式,主要可分为两类：①靠机件间的摩擦力传递动力和运动的摩擦传动，包括带传动、绳传动和摩擦轮传动等。
摩擦传动容易实现无级变速,大都能适应轴间距较大的传动场合,过载打滑还能起到缓冲和保护传动装置的作用，但这种传动一般不能用于大功率的场合，也不能保证准确的传动比。
②靠主动件与从动件啮合或借助中间件啮合传递动力或运动的啮合传动，包括齿轮传动、链传动、螺旋传动和谐波传动等。
啮合传动能够用于大功率的场合，传动比准确，但一般要求较高的制造精度和安装精度。
基本产品分类：减速机、制动器、离合器、连轴器、无级变速机、丝杠、滑轨等。
机械传动传动方式分类机械传动按传力方式分，可分为：1 摩擦传动2 链条传动3 齿轮传动4 皮带传动5 涡轮涡杆传动6 棘轮传动7 曲轴连杆传动8 气动传动9 液压传动（液压刨）10 万向节传动11 钢丝索传动（电梯中应用最广）12 联轴器传动13 花键传动。
一、带传动带传动的特点由于带富有弹性，并靠摩擦力进行传动，因此它具有结构简单，传动平稳、噪声小，能缓冲吸振，过载时带会在带轮上打滑，对其他零件起过载保护作用，适用于中心距较大的传动等优点。
但带传动也有不少缺点，主要有：不能保证准确的传动比，传动效率低(约为～，带的使用寿命短，不宜在高温、易燃以及有油和水的场合使用。
常用带传动常用的带传动有两种形式，即平带传动和V带传动。
1、平带传动横剖面为扁平矩形，工作是环形内表面与带轮外表面接触。
平带传动结构简单，平带较薄，挠曲性和扭转性好，因而适用于高速传动、平行轴间的交叉传动或交错轴间的半交叉传动2、V带传动横剖面为等腰梯形，工作时置于带轮槽之中，两侧面接触，产生摩擦力较大，传动能力较强。
同步齿形带传动同步齿形带传动的特点是：①钢丝绳制成的强力层受载后变形极小，齿形带的周节基本不变,带与带轮间无相对滑动,传动比恒定、准确；②齿形带薄且轻，可用于速度较高的场合，传动时线速度可达40米／秒，传动比可达10，传动效率可达98％；③结构紧凑，耐磨性好；④由于预拉力小，承载能力也较小；⑤制造和安装精度要求甚高，要求有严格的中心距，故成本较高。
同步皮带、同步齿轮型号规格表这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、 3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、 14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、 XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、 XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、 S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、 S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、 S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、 S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、 S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、 S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、 P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、 P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、 P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、 T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、 T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、 T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、 T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、 AS型 (平面式无挡板)二、 BS型(有台阶无挡板)三、AF型(平面式有挡板)四、 BF型 (有台阶有挡板)五、W型(两面凹形无挡板)。

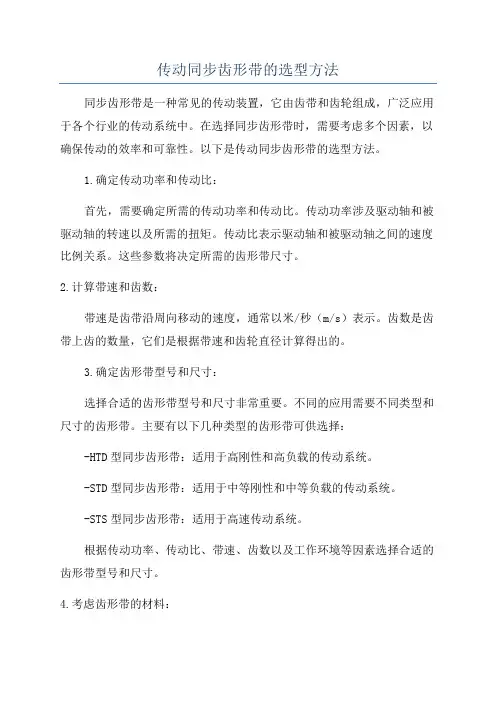

传动同步齿形带的选型方法同步齿形带是一种常见的传动装置，它由齿带和齿轮组成，广泛应用于各个行业的传动系统中。
在选择同步齿形带时，需要考虑多个因素，以确保传动的效率和可靠性。
以下是传动同步齿形带的选型方法。
1.确定传动功率和传动比：首先，需要确定所需的传动功率和传动比。
传动功率涉及驱动轴和被驱动轴的转速以及所需的扭矩。
传动比表示驱动轴和被驱动轴之间的速度比例关系。
这些参数将决定所需的齿形带尺寸。
2.计算带速和齿数：带速是齿带沿周向移动的速度，通常以米/秒（m/s）表示。
齿数是齿带上齿的数量，它们是根据带速和齿轮直径计算得出的。
3.确定齿形带型号和尺寸：选择合适的齿形带型号和尺寸非常重要。
不同的应用需要不同类型和尺寸的齿形带。
主要有以下几种类型的齿形带可供选择：-HTD型同步齿形带：适用于高刚性和高负载的传动系统。
-STD型同步齿形带：适用于中等刚性和中等负载的传动系统。
-STS型同步齿形带：适用于高速传动系统。
根据传动功率、传动比、带速、齿数以及工作环境等因素选择合适的齿形带型号和尺寸。
4.考虑齿形带的材料：齿形带通常由橡胶和环氧树脂等材料制成。
选择适当的齿形带材料取决于工作环境和特定需求。
例如，在高温环境下，需要选择耐高温的齿形带。
5.考虑辅助部件和配件：除了齿形带外，还需要考虑选择合适的辅助部件和配件。
这些部件包括张紧器、导向轮、轴承等，它们对传动系统的性能和可靠性起着重要作用。
确保这些部件与所选择的齿形带兼容并满足系统需求。
综上所述，传动同步齿形带的选型方法需要考虑传动功率和传动比、计算带速和齿数、确定齿形带型号和尺寸、考虑齿形带材料以及选择适当的辅助部件和配件。
通过综合考虑这些因素，可以选择出适合具体应用的同步齿形带，以确保传动系统的高效性和可靠性。

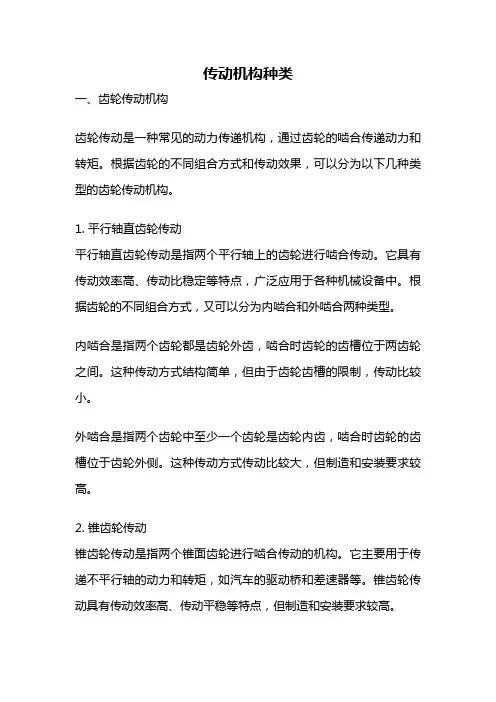

传动机构种类一、齿轮传动机构齿轮传动是一种常见的动力传递机构，通过齿轮的啮合传递动力和转矩。
根据齿轮的不同组合方式和传动效果，可以分为以下几种类型的齿轮传动机构。
1. 平行轴直齿轮传动平行轴直齿轮传动是指两个平行轴上的齿轮进行啮合传动。
它具有传动效率高、传动比稳定等特点，广泛应用于各种机械设备中。
根据齿轮的不同组合方式，又可以分为内啮合和外啮合两种类型。
内啮合是指两个齿轮都是齿轮外齿，啮合时齿轮的齿槽位于两齿轮之间。
这种传动方式结构简单，但由于齿轮齿槽的限制，传动比较小。
外啮合是指两个齿轮中至少一个齿轮是齿轮内齿，啮合时齿轮的齿槽位于齿轮外侧。
这种传动方式传动比较大，但制造和安装要求较高。
2. 锥齿轮传动锥齿轮传动是指两个锥面齿轮进行啮合传动的机构。
它主要用于传递不平行轴的动力和转矩，如汽车的驱动桥和差速器等。
锥齿轮传动具有传动效率高、传动平稳等特点，但制造和安装要求较高。
3. 内外啮合锥齿轮传动内外啮合锥齿轮传动是指一个内齿锥齿轮和一个外齿锥齿轮进行啮合传动的机构。
它主要用于传递不平行轴和不交叉轴的动力和转矩，如汽车的变速器等。
内外啮合锥齿轮传动具有传动比大、传动平稳等特点。
二、带传动机构带传动是一种通过带传递动力和转矩的机构。
根据带的不同类型和传动方式，可以分为以下几种类型的带传动机构。
1. 平带传动平带传动是指通过平行的带传递动力和转矩的机构。
它主要用于传递轻载和中小功率的动力，如家用缝纫机等。
平带传动具有结构简单、制造成本低等优点，但传动效率低，易滑动和发热。
2. V带传动V带传动是指通过带上的V形槽与带轮上的V形槽进行啮合传递动力和转矩的机构。
它主要用于传递中等功率和高速转动的动力，如汽车的发动机等。
V带传动具有传动效率高、传动比稳定等特点，但制造和安装要求较高。
3. 齿形带传动齿形带传动是指通过带上的齿与带轮上的齿进行啮合传递动力和转矩的机构。
它主要用于传递高功率和高速转动的动力，如机床的主轴传动等。
橡胶小知识--同步齿形带同步齿形带( synchronous belt) 因带体和传动轮之间的运转达到高度同步而得名,简称同步带。
它综合了不同传动方式(齿轮、链条和胶带) 之长,从而体现了高效、平稳、噪音小、无需润滑等诸多优点。
这一切都来自其工作面的齿形体与传动轮槽之间的精确啮合。
因此,在传动过程中,带体与传动轮之间不存在相对滑移,从而在任何瞬间都能实现同步传动。
因此也被称为“时规胶带”(timing belt) ,或称“同步带”。
一、品种根据齿体外形,分成梯形同步带和椭圆形同步带两类。
前者(图1 ) 是最早出现的常规品种,其齿体呈上大下小的梯形。
后者(图2) 则出现于上世纪的70 年代,齿体呈圆弧形,与梯形同步带相比,能承受更大的扭矩。
图1 梯形同步带和椭圆形同步带1 —胶层(背胶) ,2 —强力层,3 —带齿,4 —包布后来,为了适应多轴传动的出现,又衍生出双面形同步带,其节距、齿形和单面传动的同步带相同。
不同的是上、下都有齿,采取对称和交错两种排列方式。
二、结构通常由(1)胶层(背胶)、(2)强力层(骨架层)、(3)带齿和(4)包布层等4部分组成。
其中(1)、(3)取材于橡胶,(2)为由纤维或钢丝组成的绳,(4)则为挂胶帆布。
三、原材料背胶层———可以从干胶(通常为氯丁橡胶) ,也可以从液态聚氨酯(交联后成固态) 制取。
强力层———通常取材于合成纤维,如尼龙、涤纶、芳纶丝加工成的线绳,玻璃纤维丝和钢丝组成的绳。
齿体———组成同(1)。
包布层———挂胶帆布。
四、制造工艺分模压法(以干胶为原料) 和浇注法(以液体聚氨酯为原料) 两种。
（一）、模压法1. 主要原料橡胶以氯丁橡胶为主,强力层常用钢丝绳或芳纶绳。
对强力绳的要求包括高定伸、低伸长及热变形小。
2. 成型分模具法及成型鼓法两种:(1) 模具法分五步,第一步贴包布(以45°斜裁搭接) ;第二步,嵌埋齿条;第三步,缠绕线绳,单根张力要求达到78～100N ;第四步,贴胶片,以0. 5 mm厚的胶片多层包贴到规定的厚度为止;第五步,加装外箍,进硫化罐硫化。
同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10) 二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20) 第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。
同步齿形带同步齿形带，也称同步带、同步皮带、齿形带，是一种通过齿轮的齿来传递动力的机械传动装置。
它可以提供传动的精度和效率，用于许多不同的机械应用。
本文将介绍同步齿形带的原理、优势和应用领域，并提供选购和维护时的一些建议。
原理同步齿形带的工作原理基于齿轮的牙齿与带上的齿形相互啮合。
齿形带通常由强韧的材料制成，如橡胶或聚氨酯。
它们上面有固定间距的齿，与齿轮的齿一一对应。
当齿轮转动时，其齿与齿形带上的齿相互啮合，从而将动力传递给带子。
由于齿形带具有弹性和柔韧性，它们能够适应一些传动中的微小误差，例如轴向偏差或角度偏差。
这使得同步齿形带能够提供较高的传动精度和效率。
优势同步齿形带相比于其他传动装置有许多优势，使得它们成为许多应用的理想选择。
1.传动精度高：由于齿形带的设计和制造工艺，同步齿形带能够提供非常高的传动精度。
这在需要精确运动控制的应用中至关重要，如机器人、数控机床等。
2.传动效率高：同步齿形带的传动效率通常在98%以上，比其他传动装置如链条传动或皮带传动更高。
这意味着更多的动力能够被有效地传递，减少能量损失。
3.齿轮噪音小：同步齿形带的齿轮啮合过程通常比其他齿轮传动更平稳，因此噪音较小。
这使得它们在对噪音敏感的应用中更受欢迎。
4.无需润滑：同步齿形带由橡胶或聚氨酯等材料制成，不需要润滑油或润滑脂。
这对于无需维护润滑系统的应用非常有利。
5.传动比可调：同步齿形带的传动比可以通过更换不同大小的齿轮来调整。
这使得它们非常适用于需要灵活的传动比的应用。
应用领域同步齿形带广泛应用于各种机械领域。
以下是一些常见的应用领域：1.自动化生产线：同步齿形带主要被用于自动化生产线中，以控制机器人的运动。
它们能够提供精确的运动控制，确保产品的准确性和一致性。
2.风力发电：同步齿形带被用于风力发电机中传递风力到发电机组。
由于其高效的传动性能和良好的耐久性，同步齿形带在这个领域中得到了广泛应用。
3.医疗设备：同步齿形带常用于医疗设备，如医用CT 扫描仪、X射线机和手术机器人。
机械传动的类型带传动是利用张紧在带轮上的柔性带进行运动或动力传递的一种机械传动。
根据传动原理的不同，有靠带与带轮间的摩擦力传动的摩擦型带传动，也有靠带与带轮上的齿相互啮合传动的同步带传动。
定义：由柔性带和带轮组成传递运动和（或）动力的机械传动，分摩擦传动和啮合传动。
3．带传动（带传动的组成、类型、特点和应用、带传动的受力分析和应力分析、带传动的弹性滑动和打滑、普通V带传动的设计计算、其他带传动简介）4．链传动（链传动的组成、类型、特点和应用、链传动的运动特性和受力分析、滚子链传动的失效分析和设计计算、链传动的布置和润滑）5．齿轮传动（齿轮传动的类型、特点及应用、齿廓啮合的基本定律、渐开线齿廓、渐开线标准直齿圆柱齿轮各部分名称及基本尺寸、渐开线直齿圆柱齿轮正确啮合和连续传动的条件、渐开线直齿圆柱齿轮的加工及精度、轮齿的失效和齿轮材料、直齿圆柱齿轮传动的强度计算、斜齿圆柱齿轮传动、锥齿轮传动、齿轮结构、齿轮传动的润滑和效率、变位齿轮传动、圆弧齿轮传动简介）6．蜗杆传动（蜗杆传动的类型、特点及应用、普通圆柱蜗杆传动的主要参数和几何尺寸计算、蜗杆传动的运动分析和受力分析、蜗杆传动的失效形式、材料和结构、蜗杆传动的强度计算、蜗杆传动的效率、润滑和热平衡计算、新型蜗杆传动简介）7．轮系、减速器及机械无级变速传动（轮系的应用及分类、定轴轮系及其传动比、周转轮系及其传动比、混合轮系及其传动比、几种特殊形式的行星传动简介、减速器、摩擦轮传动和机械无级变速传动）8．螺旋传动（螺旋传动的类型和应用、滑动螺旋传动、滚珠螺旋传动简介、静压螺旋传动简介）9．连杆传动（连杆传动的组成、应用及特点、铰链四杆机构的基本形式及其特性、铰链四杆机构的尺寸关系及其演化形式、平面四杆机构设计、连杆传动的结构与多杆机构简介）10．凸轮传动（凸轮传动的组成、应用和类型、从动件的常用运动规律及其选择、用作图法设计凸轮轮廓曲线、用解析法设计凸轮轮廓曲线、凸轮机构基本尺寸的确定、凸轮传动的材料、结构和强度校核）11．棘轮传动、槽轮传动和其他步进传动两轮轴线的相互位置可分为平面齿轮传动和空间齿轮传动。
梯形齿与圆弧齿同步带的区别
根据齿形的不同,同步齿形带可以分成两种.一种是梯形齿同步带,另一种是圆弧齿同步带.\x0d1）梯形齿应力集中在齿根部位,当小带轮直径较小时,将使梯形齿同步带的齿形变形,影响与带轮齿的啮合,易产生噪声和振动,这对于速度较高的主传动来说是很不利的.因此,梯形齿同步带在数控机床特别是加工中心的主传动中很少使用,一般仅在转速不高的运动传动或小功率传动的动力传动中使用.\x0d2）圆弧齿同步齿形带克服了梯形齿同步带的缺点,均化了应力,改善了啮合.因此,在加工中心上,无论是主传动还是伺服进给传动,当需要用带传动时,总是优先考虑采用圆弧齿同步齿形带.\x0d它兼有带传动、齿轮传动及链传动的优点.：\x0d能实现较远中心距的传动,传动比准确,工作时无滑动；\x0d传动效率高,可达98%；\x0d传动平稳,能吸收振动,噪声小；\x0d使用范围广,传动比可达10；\x0d带轮直径比V带小,且无需特别张紧,结构紧凑；\x0d维护方便,能在高温、腐蚀等恶劣环境下工作,不需要润滑；\x0d但它的安装要求高,制造工艺复杂,成本受批量影响大.。
同步皮带、同步齿轮型号规格表机械工程类2009-11-18 12:18:12 阅读711 评论0 字号：大中小订阅这里的资料应该对机械设计的网友有益吧——同步皮带、同步齿轮型号规格表第一部份同步皮带主要型号：一、3M 节距是3.00mm. 带高2.40mm, 齿高1.17mm. (120-3M-1800-3M)二、5M 节距是5.00mm. 带高3.80mm, 齿高2.06mm. (180-5M-2100-5M)三、8M 节距是8.00mm. 带高6.00mm, 齿高3.36mm. (368-8M-5600-8M)四、14M节距是14.00mm. 带高10.00mm, 齿高6.02mm. (966-14M-4760-14M)五、20M节距是20.00mm. 带高13.20mm, 齿高9.00mm. (20-20M-5600-20M)六、MXL 节距是2.032mm. 带高1.14mm, 齿高0.51mm. (32-MXL-1170-MXL)七、XXL 节距是3.175mm. 带高1.52mm, 齿高0.76mm. (B80-XXL-B463-XXL)八、XL 节距是5.080mm. 带高2.30mm, 齿高1.27mm. (54-XL-1300-XL)九、L 节距是9.525mm. 带高3.60mm, 齿高1.91mm. (98-L-1043-L)十、H 节距是12.700mm. 带高4.30mm, 齿高2.29mm. (185-H-2360-H)十一、XH 节距是22.225mm. 带高11.20mm, 齿高6.35mm. (464-XH-1800-XH)十二、XXH 节距是31.750mm. 带高15.70mm, 齿高9.53mm.十三、S2M 节距是2.00mm. 带高1.36mm, 齿高0.76mm. (130-S2M-30-S2M)十四、S3M 节距是3.00mm. 带高1.90mm, 齿高1.14mm. (150-S2M-3210-S2M)十五、S4.5M 节距是4.50mm. 带高2.81mm, 齿高1.71mm. (180-S4.5M-950-S4.5M)十六、S5M 节距是5.00mm. 带高3.40mm, 齿高1.91mm. (150-S5M-20-S5M)十七、S8M 节距是8.00mm. 带高5.30mm, 齿高3.05mm. (480-S8M-3200-S8M)十八、S14M 节距是14.00mm. 带高10.20mm, 齿高5.30mm. (966-S14M-4326-S14M)十九、P3M 节距是3.00mm. 带高1.90mm, 齿高1.15mm. (110-P3M-1569-P3M)二十、P5M 节距是5.00mm. 带高3.50mm, 齿高1.95mm. (225-P5M-2525-P5M)二十一、P8M 节距是8.00mm. 带高5.50mm, 齿高3.20mm. (376-P8M-2800-P8M)二十二、P14M 节距是14.00mm. 带高10.00mm, 齿高.00mm.(966-P14M-4578-P14M)二十三、T2.5 节距是2.50mm. 带高1.30mm, 齿高0.70mm. (145-T2.5-400-T2.5)二十四、T5 节距是5.00mm. 带高2.20mm, 齿高1.20mm. (150-T5-20-T5)二十五、T10 节距是10.00mm. 带高4.50mm, 齿高2.50mm. (340-T10-2800-T10)二十六、T20 节距是20.00mm. 带高8.00mm, 齿高5.00mm. (1240-T20-2760-T20)第二部份同步齿轮主要型号一、AS型(平面式无挡板)二、BS型(有台阶无挡板)三、AF型(平面式有挡板)四、BF型(有台阶有挡板)五、W型(两面凹形无挡板)带及同步带轮的选用同步带传动是一种带齿与带轮齿槽的啮合传动。
