齿轮的齿形齿向介绍

齿形齿向报告
报告概述
齿形齿向报告是对于齿轮传动机构进行检测和分析后所形成的报告。

在本次检测中，经过对齿轮的齿形和齿向进行分析，以及齿轮的测量分析，得出的齿形齿向报告能够全面地反映该机构的工作状态和磨损情况，从而为齿轮传动机构的维护提供参考。

齿形检测
在齿形检测中，我们采用钼锥法，利用齿轮的齿面与钼锥之间的接触关系来评定齿轮齿形。

经过多次测量分析，得出的齿形结构图如下：
图1 齿形结构图
从图中可以看出齿轮的齿形结构相对均衡，齿顶高度和齿根高度在正常范围内，齿宽也符合标准要求，但在齿面中央有一些微小的磨损与银色反光现象，需要注意及时处理。

齿向检测
齿向检测采用了齿距检定器，该检定器能够测量齿轮的齿距误差和齿形误差。

结果如下：
图2 齿距误差图
从图中可以看出，齿轮的齿距误差在合理范围内，但齿形误差稍有偏差，表明齿轮的工作状态较为稳定，但需要定期进行检测和维护。

齿轮测量分析
通过对齿轮的高度、厚度、直径、齿距、齿顶高、齿根高等参数进行测量和分析，得出的齿轮测量分析表如下：
表1 齿轮测量分析表
从表中可以看出，齿轮的各项参数均在正常范围内，但需要注
意的是齿轮的上表面有一些银色反光现象，需要仔细观察和分析，采取相应的维护措施。

综合分析
通过齿形和齿距的分析以及齿轮的测量分析，我们得出的结论是：该齿轮传动机构虽然存在一些磨损和银色反光现象，但整体
工作状态良好，性能稳定，需定期进行检测和维护。

因此，我们
建议定期对该齿轮传动机构进行检测和保养，以确保其安全性和
稳定性，进一步延长使用寿命。

JD 系列齿轮测量中心测量控制及误差评值软件说明书（圆柱齿轮）哈尔滨精达测量仪器有限公司1.软件简介欢迎使用哈尔滨精达测量仪器有限公司JD型齿轮测量中心测量控制及齿轮微机误差数据采集及误差评值软件系统。

齿轮量仪测控及齿轮误差评值软件系统GIES（Aotomated Gear Inspecting ＆ Evaluating Software System）是齿轮量仪应用通用微机进行高精度闭环轨迹数控、测量数据采集、数据处理，按国际齿轮精度标准对齿轮检测控制及对测量结果进行误差评值的软件系统。

该系统结合齿轮测量中心的测量特点，全汉化弹出式结构，人机接口方便实用。

电子展成式齿轮测量中心系统简介电子展成式齿轮测量中心是依据坐标测量原理。

由Φ、X、Y、Z四个高精度测量坐标轴组成的测量系统。

根据被测对象的需要可分别采用直角坐标、法向极坐标、柱面坐标等不同坐标系，建立测量对象的数学模型，通过计算机闭环数字控制，插补实现测量头的空间轨迹，由测微式测量头测量被测参数的实际误差、高速测量数据采集，并由计算机测量软件完成测量数据分析，按照齿轮误差理论及齿轮精度标准对测量数据进行误差评值、生成测量报告、输出测量结果，对齿轮加工机床进行调整或对齿轮质量进行验收。

图1-1是齿轮测量中心系统组成1、测量主机2、计算机系统3、打印机4、微机工作台GIES软件系统的特点1）全自动控制仪器测量动作、数据采集、误差补偿、测量结果误差评值及测量结果输出等功能；2）通用弹出式菜单完成测量参数输入、测量方式设置、误差评值标准选择，测量数据存盘等功能，屏幕显示彩色测量报告单；3）根据输入齿轮基本参数（齿数、模数、压力角、变位系数等）自动计算出测量评定长度等测量数据、可自动和人工选择长度和误差放大比；4）手工选齿、四分或三分左右面测量及测量结果存盘、打印；按GB10095-2001标准、ISO标准、或其他可选的齿轮标准（如DIN、ANSI/AGMA等）对凸形、修缘等设计齿形、齿向、齿距进行误差评值；具有齿廓、螺旋线修缘量及修缘长度评定功能；5）可对被测齿轮的受检范围精确确定，微机自动确定起测、起评、终评、终测四点位置，其中齿形测量起评位置按标准齿条啮合确定，并且误差评定范围可由用户根据图纸或测量要求在菜单上改变；6）齿廓、螺旋线误差测量结果评定位置（起评、终评点）可以在屏幕上方便改变，重新设定；7）具有“K”形框图误差评定功能；8）具有“三压力角”误差评定功能；9）精度等级评定按照 GB10095-2001标准、ISO标准，预先确定精度等级，对超差误差项目作出标记；10）激光打印机输出测量结果（误差曲线及数值），可选择输出各种国际通用格式或用户要求格式的齿轮测量报告单；11）按用户要求特殊提供测量软件输出格式（如在测量报告单上输出用户方厂名、名标及产品编号、日期、检验员签字等）；硬件组成：1）精密测量主机（圆回转转台及X、Y、Z直线坐标舟）；2）测微式测量传感器、高精度光栅编码；3）CNC闭环数控系统；4）系统微机及激光针打印机；5）数据采集电路（光栅记数、A/D转换、接口）；软件功能齿轮：齿廓（Fα、ffα、fHα、Cα）、螺旋线（Fβ、ffβ、fHβ、Cβ）、齿距（fpt、fu、Fp）、径跳（Fr）；2.软件结构分类．软件系统所要求的软、硬件环境：JD型齿轮测量软件系统所要求的硬件环境为 PII、128M内存以上的微机系统，软件应采用MS-DOS 以上版本。

齿轮知识点图解总结一、齿轮的种类齿轮根据不同的分类标准可以分为多种类型，常见的齿轮包括直齿轮、斜齿轮、蜗杆齿轮、锥齿轮等。

下面通过图解的方式一一介绍各种齿轮的特点和应用领域。

1. 直齿轮直齿轮是最常见的一种齿轮，齿轮的齿直立于齿轮轴线，传动时齿轮之间是平行传动。

直齿轮的特点是传动效率高、噪音小、结构简单，适用于大部分机械传动系统。

2. 斜齿轮斜齿轮的齿轮齿呈斜面，传动时齿轮之间是斜交传动。

斜齿轮的特点是传动平稳、噪音小、传动力矩大，适用于需要高精度传动的场合。

3. 蜗杆齿轮蜗杆齿轮是由蜗杆和蜗轮组成的一种齿轮，蜗杆一般是螺旋状的，蜗轮是蜗杆的齿轮。

蜗杆齿轮的特点是传动比大、传动效率低，适用于需要大传动比的场合，如减速箱。

4. 锥齿轮锥齿轮是齿轮的齿面呈锥面的一种齿轮，传动时齿轮之间是交叉传动。

锥齿轮的特点是传动平稳、传动力矩大，适用于需要变速和转向的场合。

二、齿轮的工作原理齿轮的工作原理主要是依靠齿轮之间的啮合传递动力和运动。

当两个齿轮啮合时，齿轮的齿会相互嵌合，由驱动齿轮传递动力给被动齿轮，从而实现转动。

下面通过图解的方式介绍齿轮的工作原理。

1. 齿轮的啮合齿轮的啮合是指齿轮之间的齿相互嵌合，使得齿轮可以传递动力和运动。

啮合是齿轮传动的基础，它决定了齿轮传动的稳定性和精度。

2. 齿轮的传动齿轮的传动是指驱动齿轮传递动力给被动齿轮，从而实现齿轮的转动。

传动过程中，齿轮的齿相互嵌合，使得动力从驱动齿轮传递到被动齿轮，从而实现齿轮的运动。

三、齿轮的设计要点齿轮的设计是齿轮制造中的关键环节，设计的好坏直接影响齿轮的性能和使用寿命。

齿轮的设计要点包括模数、齿数、齿宽、啮合角、齿形等方面。

下面通过图解的方式介绍齿轮的设计要点。

1. 模数模数是齿轮齿数和齿轮齿距的比值，它决定了齿轮的齿形和啮合性能。

模数越大，齿轮的传动能力越大，但重量和成本也会增加。

2. 齿数齿数是指齿轮上的齿的数量，它决定了齿轮的传动比和传动精度。

JD 系列齿轮测量中心测量控制及误差评值软件说明书（圆柱齿轮）哈尔滨精达测量仪器有限公司1.软件简介欢迎使用哈尔滨精达测量仪器有限公司JD型齿轮测量中心测量控制及齿轮微机误差数据采集及误差评值软件系统。

齿轮量仪测控及齿轮误差评值软件系统GIES（Aotomated Gear Inspecting ＆Evaluating Software System）是齿轮量仪应用通用微机进行高精度闭环轨迹数控、测量数据采集、数据处理，按国际齿轮精度标准对齿轮检测控制及对测量结果进行误差评值的软件系统。

该系统结合齿轮测量中心的测量特点，全汉化弹出式结构，人机接口方便实用。

1.1电子展成式齿轮测量中心系统简介电子展成式齿轮测量中心是依据坐标测量原理。

由Φ、X、Y、Z四个高精度测量坐标轴组成的测量系统。

根据被测对象的需要可分别采用直角坐标、法向极坐标、柱面坐标等不同坐标系，建立测量对象的数学模型，通过计算机闭环数字控制，插补实现测量头的空间轨迹，由测微式测量头测量被测参数的实际误差、高速测量数据采集，并由计算机测量软件完成测量数据分析，按照齿轮误差理论及齿轮精度标准对测量数据进行误差评值、生成测量报告、输出测量结果，对齿轮加工机床进行调整或对齿轮质量进行验收。

图1-1是齿轮测量中心系统组成1、测量主机2、计算机系统3、打印机4、微机工作台1.2 GIES软件系统的特点1）全自动控制仪器测量动作、数据采集、误差补偿、测量结果误差评值及测量结果输出等功能；2）通用弹出式菜单完成测量参数输入、测量方式设置、误差评值标准选择，测量数据存盘等功能，屏幕显示彩色测量报告单；3）根据输入齿轮基本参数（齿数、模数、压力角、变位系数等）自动计算出测量评定长度等测量数据、可自动和人工选择长度和误差放大比；4）手工选齿、四分或三分左右面测量及测量结果存盘、打印；按GB10095-2001标准、ISO标准、或其他可选的齿轮标准（如DIN、ANSI/AGMA等）对凸形、修缘等设计齿形、齿向、齿距进行误差评值；具有齿廓、螺旋线修缘量及修缘长度评定功能；5）可对被测齿轮的受检范围精确确定，微机自动确定起测、起评、终评、终测四点位置，其中齿形测量起评位置按标准齿条啮合确定，并且误差评定范围可由用户根据图纸或测量要求在菜单上改变；6）齿廓、螺旋线误差测量结果评定位置（起评、终评点）可以在屏幕上方便改变，重新设定；7）具有“K”形框图误差评定功能；8）具有“三压力角”误差评定功能；9）精度等级评定按照GB10095-2001标准、ISO标准，预先确定精度等级，对超差误差项目作出标记；10）激光打印机输出测量结果（误差曲线及数值），可选择输出各种国际通用格式或用户要求格式的齿轮测量报告单；11）按用户要求特殊提供测量软件输出格式（如在测量报告单上输出用户方厂名、名标及产品编号、日期、检验员签字等）；1.3 硬件组成：1）精密测量主机（圆回转转台及X、Y、Z直线坐标舟）；2）测微式测量传感器、高精度光栅编码；3）CNC闭环数控系统；4）系统微机及激光针打印机；5）数据采集电路（光栅记数、A/D转换、接口）；1.4软件功能齿轮：齿廓（Fα、f fα、f Hα、Cα）、螺旋线（Fβ、f fβ、f Hβ、Cβ）、齿距（fpt、fu、Fp）、径跳（Fr）；2.软件结构分类2.1．软件系统所要求的软、硬件环境：JD型齿轮测量软件系统所要求的硬件环境为PII、128M内存以上的微机系统，软件应采用MS-DOS V5.0以上版本。

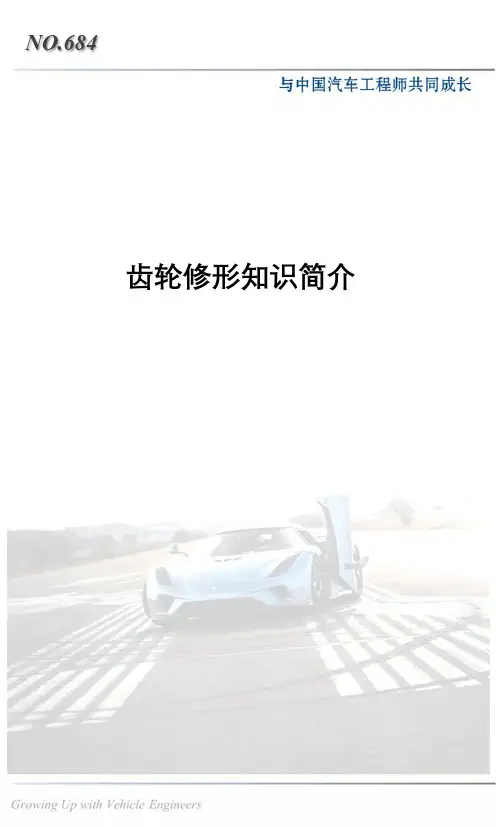

NO.6841 2 3 4 5 6 7齿轮修形可以极大地提高传动精度，并增加齿轮强度。

广义上的齿轮修形有许多类别（齿端修形、齿顶修形、齿根修形、变位、修改压力角），本文将分享答主在精密传动设计中，关于齿轮修形的心得。

（以下将『输出扭矩波动率小』作为『传动精度高』的唯一指标）1. 齿『端』修形（齿向修形）齿『端』修形是最常见（最容易加工）的修形方式，通常是为了帮助装配，和机械设计中多数倒角的作用是一样的，但其实对传动精度和齿轮强度都有影响。

2. 齿『顶』修形（齿顶高系数）齿『顶』修形是所有修形方式中，对传动精度影响（提高）最大的。

我们希望齿轮啮合线是这的形状：红色是啮合线（理想的）但其实是这样的：红色是啮合线（实际的），啮合线只有一部分是“正确”的因为标准齿形中，齿顶被“削”去了一部分，所以渐开线是不完整的，导致主齿轮的齿顶和副齿轮的齿面（从截面上看）是先由点-线接触，再过渡到线-线接触：上图的放大版如果齿顶少“削”一点（齿顶高系数从1 提高至1.3，相应地，齿根高系数从1.25 提高至1.4），渐开线会变得更完整，啮合线也变得从1.25 提高至1.4、），渐开线会变得更完整，啮合线也变得更接近理想的形状：啮合线“正确部分”变长了、“不正确部分”变短了但并不是“削”得越少，传动精度越高，因为齿顶的材料厚度小、应变大，因此在啮合的过程中，渐开线越靠近齿根的部分，啮合精度越高；渐开线越靠近齿顶的部分，啮合精度越低。

不同场景中（主要影响因素是额定扭矩、齿轮模数、齿数、压力齿轮副参数：基于ISO 53:1998轮廓A 齿形、1 模24 齿、20 度压力角、厚度7 mm、10 Nm 输入扭矩、4775 RPM 输入转速、5 kW 输入功率、齿根高系数1.4、无变位、无其他修形、中心矩公差为0、齿厚公差/背隙/齿距误差为0、无摩擦。

此时扭矩波动仅受材料模量和齿形影响。

若齿顶高系数为1，输出扭矩曲线：若齿顶高系数为1.2：旋转角度（齿轮A）[°]扭矩波动范围为（+0.02，-0.12），波峰在C 点左侧、波谷在C 点右侧若齿顶高系数为1.4：旋转角度（齿轮A）[°]输出扭矩波动范围为（+0.01，-0.1），波谷在C 点左侧、波峰在C 点右侧这个例子是（容许范围内）齿顶高系数越大、传动精度越高。

齿形齿向符号及含义
齿形和齿向是齿轮设计中的重要参数。

以下是一些常见的齿形和齿向符号及其含义：
1.齿形：
•渐开线齿形：一种由直线段和圆弧段组成的连续曲线，用于传递平稳的旋转运动。

•摆线齿形：一种由圆弧和直线段组成的齿形，用于高速传动。

•圆弧齿形：一种由圆弧段组成的齿形，用于大功率、低速传动。

2.齿向：
•平行齿向：齿轮的齿面平行于旋转轴线，用于传递平行于旋转轴的运动。

•螺旋齿向：齿轮的齿面以一定的角度倾斜于旋转轴线，用于传递旋转运动和轴向运动。

•交错齿向：两个齿轮的齿面相互交错，用于传递两个齿轮的旋转运动。

这些符号和含义在不同的齿轮设计和制造领域可能会有所不同。

在实际应用中，需要根据具体的标准和规范来确定齿形和齿向的符号和含义。

齿形齿向报告怎么看齿形齿向报告是对齿轮加工质量进行检测的一项重要测试。

如何正确地读懂齿形齿向报告是齿轮加工工作者和相关从业人员的必修课。

下面我将为大家介绍如何看懂齿形齿向报告。

齿形齿向报告由两部分组成，一部分是齿形图，另一部分是齿向图。

其中，齿形图是对齿轮齿廓进行测量和记录的结果，齿向图则记录了齿轮齿数、模数等参数。

读懂齿形齿向报告，就要从这两部分着手。

首先，看齿形图。

齿形图上的数据主要包括（1）齿廓误差曲线，（2）基圆误差曲线和（3）齿顶间隙。

齿廓误差曲线记录了齿轮的齿面几何形状，是判断齿轮加工精度的重要依据。

基圆误差曲线记录了基圆的几何误差，也是齿轮加工精度的重要评价指标。

齿顶间隙描述的是齿轮齿顶之间的距离，对齿轮传动精度有很大影响。

因此，在读取齿形图时，要仔细观察每个参数，便于判断其是否符合要求。

其次，看齿向图。

齿向图上的数据包括了齿轮的模数、齿数、压力角等参数。

这些参数与齿轮的齿形和尺寸有关，对齿轮传动精度也有很大影响。

对于齿向图中的每个参数，都应仔细观察，以便准确判断齿轮的加工质量。

此外，读取齿形齿向报告时还要注意以下几点：1. 注意标尺选择。

齿形齿向报告通常有多种标尺选择，直接影响读取数据的准确性，因此要根据实际需求选择标尺。

2. 注意传感器选择。

齿廓扫描仪等检测设备有多种型号和不同传感器，因此要根据测试要求选用适当的传感器，以确保数据准确。

3. 注意测量时机。

齿形齿向报告应在齿轮加工完成后进行，以确保测量结果反映了齿轮加工质量。

4. 注意报告解读。

齿形齿向报告中的数据需要正确解读，以便判断齿轮加工质量是否符合要求。

齿形齿向报告是衡量齿轮加工质量的重要指标，读懂齿形齿向报告是齿轮加工工作者和相关从业人员的必修课。

只有正确地理解和使用齿形齿向报告，才能确保齿轮加工质量符合要求。
