10kv隔离开关试验报告试验目的：本次试验的目的是对10kv隔离开关进行全面的性能测试，以确保其满足相关的技术规范和安全标准要求。
试验内容包括对开关的绝缘性能、机械性能以及电气性能进行检测和评估。
试验装置：1. 10kv电源2. 10kv负载3. 绝缘电阻测量仪4. 高电压发生器5. 液压装置6. 示波器7. 电流测量仪试验步骤：1. 绝缘电阻测试：将试验样品的输入和输出端子分别连接到绝缘电阻测量仪，施加指定的测试电压进行测试，记录测试结果。
2. 机械性能测试：在试验样品的输入和输出端子施加额定的机械力，保持一定时间后，观察开关的运行是否正常，并记录相关数据。
3. 额定电压下的电气性能测试：将试验样品的输入和输出端子连接到10kv电源和负载上，通过液压装置施加指定的额定电压，观察开关的运行是否正常，并记录开关上的电流、电压和时间等参数。
4. 断电试验：在试验样品的输入端子接通负载，将电源与输入端子断开，观察开关的断电情况，并记录相应的数据。
5. 触头闭合试验：在试验样品的输入端子接通负载，将电源和输出端子全部接通，观察开关的触头闭合情况，并记录相关数据。
试验结果：1. 绝缘电阻测试：试验样品的绝缘电阻符合规定的要求，证明开关具有良好的绝缘性能。
2. 机械性能测试：试验中观察到开关在额定机械力下正常运行，无卡滞和异常现象，满足设计要求。
3. 电气性能测试：试验样品在额定电压下，开关的电气参数稳定，无过流和过压现象，满足相关安全标准。
4. 断电试验：试验中观察到开关能够正常断电，确保电源与负载之间的完全隔离。
5. 触头闭合试验：试验样品触头闭合可靠，保证正常的电路通断。
结论：经过全面的性能测试，试验样品的绝缘性能、机械性能以及电气性能均符合相关的技术规范和安全标准要求。
开关在额定电压下运行稳定，并能确保电源与负载之间的安全隔离。
本次试验结果表明，10kv隔离开关能够有效地保护电路，具有良好的可靠性和安全性，可满足实际应用需求。
高压隔离开关的检修管理范本一、引言高压隔离开关是电力系统中常用的重要设备，用于在维护电力设备时隔离供电以保证安全。
为了确保高压隔离开关的正常运行和延长其使用寿命，在日常工作中进行定期检修和管理是至关重要的。
本文将介绍高压隔离开关的检修管理范本，以期为相关人员提供参考和指导。
二、检修管理要点1. 检修计划为了确保检修工作的有序进行，制定完善的检修计划是必要的。
检修计划应包括检修时间、检修内容、所需人员、所需材料和设备等信息，以提前做好准备。
2. 检修准备在正式进行检修之前，需要对检修现场进行充分的准备工作。
包括清理现场，确保环境整洁；检查和准备所需的工具和设备；检查所需的材料和备品备件的库存情况。
3. 检修过程在检修过程中，应按照规范操作和标准流程进行，确保工作的安全和高效进行。
具体步骤包括：断电和挂牌，使用工具进行拆卸和清洁，检查和更换损坏的零部件，进行试验和校准，重新组装和测试，进行联合试验等。
4. 检修记录和统计检修工作结束后，应及时记录和统计相关数据。
包括检修时间、检修内容、使用材料和备件、存在的问题和解决方法等。
这些记录可以为今后的检修工作提供参考，并用于设备的维护和管理。
5. 安全防护和措施在进行高压隔离开关的检修过程中，必须严格执行安全操作规程和防护措施。
包括佩戴个人防护用品，确保电气设备处于断电状态，使用工具和设备时要注意安全操作，避免事故和伤害的发生。
6. 检修质量检查检修完成后，应进行质量检查以确保工作的质量和安全性。
包括对检修后的设备进行检测和测试，并进行性能验证。
必要时，可以请相关部门进行第三方检测，以确保工作的可靠和合格。
7. 设备维护和管理除了定期检修外，还应制定设备的维护和管理计划。
包括设备的定期保养和检查，及时发现问题并进行修复。
还应建立设备档案和台账，记录设备的使用情况、维修情况和更换情况等，为设备的长期管理提供数据支持。
三、检修管理技巧1. 工作流程优化通过对工作流程的优化，可以提高工作效率和质量。
10kv隔离开关试验报告10kV隔离开关试验报告一、引言隔离开关是电力系统中常用的设备，用于在维护和检修电力设备时隔离电源，确保人员安全。
本次试验旨在对10kV隔离开关的性能进行评估和验证。
二、试验目的本次试验的目的是验证10kV隔离开关的隔离性能、耐压试验和开断能力。
通过试验结果，评估该设备是否符合设计要求，并能够安全可靠地投入使用。
三、试验内容1. 隔离性能试验：通过对10kV隔离开关的隔离性能进行测试，验证其能够正常隔离电源，并防止电流流过设备。
2. 耐压试验：对10kV隔离开关进行耐压测试，以确保其能够承受额定电压的工作条件下不发生击穿或闪络。
3. 开断能力试验：通过对10kV隔离开关进行开断能力测试，评估其在正常工作条件下能否有效地切断电流。
四、试验方法1. 隔离性能试验：将10kV隔离开关与电源相连，通过测量电流和电压的方式，验证其是否能够有效隔离电源。
2. 耐压试验：将10kV隔离开关置于额定电压下，观察是否发生击穿或闪络现象。
3. 开断能力试验：通过对10kV隔离开关进行多次开断操作，观察其是否能够有效切断电流。
五、试验结果1. 隔离性能试验结果显示，10kV隔离开关能够有效隔离电源，阻止电流流过设备。
2. 耐压试验结果表明，10kV隔离开关在额定电压下未发生击穿或闪络现象。
3. 开断能力试验结果显示，10kV隔离开关能够有效切断电流，确保系统安全。
六、结论通过本次试验，我们验证了10kV隔离开关的隔离性能、耐压试验和开断能力。
试验结果表明，该设备符合设计要求，能够安全可靠地投入使用。
在电力系统维护和检修中，10kV隔离开关将发挥重要作用，保障人员安全。
七、建议在使用10kV隔离开关时，应根据设备的使用说明书和安全操作规程进行操作，确保其正常工作和长期可靠性。
同时，定期进行维护和检修，以保证设备的性能和安全性。
八、参考文献[1] 电力设备安装与维护手册[2] 电力系统设备检修技术规程以上为本次10kV隔离开关试验的报告，通过对设备性能的评估和验证，我们对该设备的安全可靠性有了更深入的了解。
开关柜检修报告模板
1. 检修时间和地点
检修时间：
检修地点：
2. 检修人员
本次开关柜检修的检修人员：
•姓名 1
•姓名 2
•姓名 3
•姓名 4
3. 检修内容
本次开关柜检修的检修内容：
•检查开关柜内部的各个元件是否完好。
•检查控制与保护电路是否正常。
•检查开关柜的连接线路是否正常。
•检查开关柜的接地是否完好。
•检查开关柜的所有功能是否正常。
4. 检查结果
根据本次开关柜检修的检查内容，本次检修的主要结果如下：•开关柜内部的各大元件基本完好，未发现明显损坏和故障。
•开关柜内部的控制与保护电路正常，未发现明显故障和损坏。
•开关柜连接线路正常，未发现明显故障和损坏。
•开关柜的接地较为完好，符合要求。
•开关柜的所有功能正常，符合要求。
5. 检修建议
根据本次开关柜检修的检查结果，本站技术人员建议：
•日常使用中需加强对开关柜的定期维护和检查。
•固定使用的连接线路需加固，以减少松动对开关柜的影响。
6. 检修结论
根据本次开关柜检修的检查结果和技术人员的建议，可以得出以下检修结论：•本次检修的开关柜总体状况良好，维护得当。
•需要日常加强开关柜的检查和维护工作，确保开关柜的长期正常使用。
•开关柜连接线路需要加固，防止松动造成电气故障。
7. 审核人
审核人：
审核日期：。
隔离开关的检修与故障处理摘要我国电⽹将实现从超⾼压向特⾼压的跨越。
特⾼压电⽹建设中，百万伏变电站将有ＧＩＳ（封闭式组合电器）、ＨＧＩＳ（复合式组合电器）和ＡＩＳ（空⽓绝缘变电站）三种可供选择的⽅案。
⽆论哪⼀种⽅案中，都离不开户外隔离开关。
⽬前，国内主要隔离开关制造⼚，正在开展百万伏级户外隔离开关的研发⼯作。
在这个承前启后的关键时刻，回顾我国３５年来超⾼压户外隔离开关的发展历程，对当前研发特⾼压隔离开关会有所裨益。
介绍了隔离开关的类型、特征和在输配电装置中常见的故障。
根据隔离开关的运⾏管离合隔离开关的⾃⾝特点以及实际情况分类讨论了隔离开关的运⾏维护、巡逻检查、⽇常检修和维护等⽅⾯的措施，提出了隔离开关相应的运⾏指标和维修⼈员定期检查时的注意事项。
并有相关的维护检修和护理⽅法。
对隔离开关检修常见故障及处理措施进⾏了分析。
关键字：结构安装；作⽤；常见问题；故障分析；处理措施AbstractCombined electrical appliance switchgear there will be China's power grid will achieve from the ultra high pressure to ultra high voltage (UHV) across. UHV power grid construction, millions of volts transformer substation GIS (closed), HGIS (hybrid) and AIS (air insulated substation) three available for selection scheme. No matter what kind of scheme, from outdoor isolating switch. At present, the domestic main isolation switch factory, is carry out one million volt level outdoor isolating switch research and development work. In the past the critical moment, a review of China's 35 years to outdoor high-voltage isolating switch of development history, the current research and development of UHV disconnector will benefit. The separated Types, characteristics and common in power transmission and distribution device fault. According to the operation of the isolation switch tube clutch disconnecting switch of its own characteristics and the actual situation of the classification discussed disconnector operation and maintenance, patrol inspection, daily maintenance and maintenance measures, and puts forward the corresponding operation indices and maintenance personnel regularly check the isolating switch when the matters needing attention. And the maintenance and nursing methods. The isolation switch maintenance of common failures and treatment measures are analyzed.Key words: structure installation; function; common problems; failure analysis; treatment measures⽬录摘要.................................................................................................................... I Abstract ................................................................................................................ II ⽬录................................................................................................................. III 第⼀章绪论.. (1)1.1 隔离开关的基本介绍 (1)1.2 隔离开关的运⾏情况 (1)第⼆章⾼压隔离开关发展和研究状况 (3)2.1 我国⾼压研究现状 (3)2.2 国外⾼压隔离开关发展和研究⽔平 (3)2.3 1000kV特⾼压隔离开关 (3)第三章⾼压隔离开关的应⽤ (5)3.1 隔离开关的定义 (5)3.2 隔离开关的主要功能 (5)3.2.1 隔离开关的主要功能 (5)3.2.2 合上隔离开关时的操作 (6)3.2.3 拉开隔离开关时操作 (6)3.2.4 在操作中误拉误合隔离开关时 (6)3.3 ⾼压隔离开关的安装 (7)3.4 隔离开关的分类 (9)3.4.1 隔离开关可按下列不同⽅⾯进⾏分类 (9)3.4.2 隔离开关的型号由字母和数字从左⾄右组成 (9)第四章隔离开关的维护及故障处理 (10)4.1 隔离开关的维护 (10)4.2 检修基本要求 (10)4.2.1 隔离开关检修要求 (10)4.2.2 检修的分类 (11)4.3 隔离开关检修 (11)4.3.1 隔离开关传统的检修⽅式 (11)4.3.2开展隔离开关状态检修⼯作的建议 (12)4.4 隔离开关的检查项⽬ (14)4.5 隔离开关的故障防范措施 (14)4.6 检修后的投运 (15)4.7 隔离开关的检修管理 (15)4.8 隔离开关⼑闸触头过热的处理 (16)4.8.1 隔离开关⼑闸瓷件外损或严重闪络现象 (16)4.8.2 隔离开关⼑闸拒绝拉,合闸的处理 (17)4.9 常见故障 (17)4.9.1 ⼑闸发热故障 (17)4.9.4 分合闸操作中途停⽌故障 (19)4.9.5 合闸不到位或三相不同期故障 (19)4.10 ⾼压隔离开关典型故障 (19)4.10.1 瓷瓶断裂故障 (19)4.10.2 机构问题 (20)4.11 ⾼压隔离开关故障分析 (21)4.11.1常见缺陷及故障的防治 (22)4.11.2加强选型⼯作 (22)4.11.3进⾏技术改造 (22)4.12 防误改进 (23)4.13 检修的注意事项 (23)第五章异常问题及处理办法 (25)5.1 隔离开关合闸后单边接触 (25)5.2 操作隔离开关时引流线摆动可能会导致相间放电 (25) 5.2.1 操作隔离开关时放电原因 (25)5.2.2 操作隔离开关放电处理办法 (25)5.3 电动机构操作的隔离开关⼿动操 (25)5.3.1 ⼿动操作后⽆法电动操作原因 (25)5.3.2 ⼿动操作后⽆法电动操作处理办法 (26)5.4 隔离开关电动机构操作时反复分合闸 (26)5.4.1 隔离开关合闸后继续分闸或隔离开关分闸后继续合闸 (26)5.4.2 220kV 以上隔离开关合闸时三相未全部合上 (26)5.5 隔离开关电动操作失灵 (26)5.5.1 隔离开关电动操作失灵原因 (26)5.5.2 隔离开关电操作失灵处理⽅法 (27)5.6 隔离开关操作卡涩 (27)5.6.1 隔离开关操作卡涩原因 (27)5.6.2 隔离开关操作卡涩处理⽅法 (27)第六章隔离开关的运⾏巡视及维护 (29)6.1 隔离开关的运⾏巡视 (29)6.2 隔离开关运⾏维护、检修⽅⾯建议 (29)结论 (31)致谢 (32)参考⽂献 (33)第⼀章绪论1.1 隔离开关的基本介绍隔离开关是⾼压开关电器中使⽤最多的⼀种电器，顾名思义，是在电路中起隔离作⽤的它本⾝的⼯作原理及结构⽐较简单，但是由于使⽤量⼤，⼯作可靠性要求⾼，对变电所、电⼚的设计、建⽴和安全运⾏的影响均较⼤。

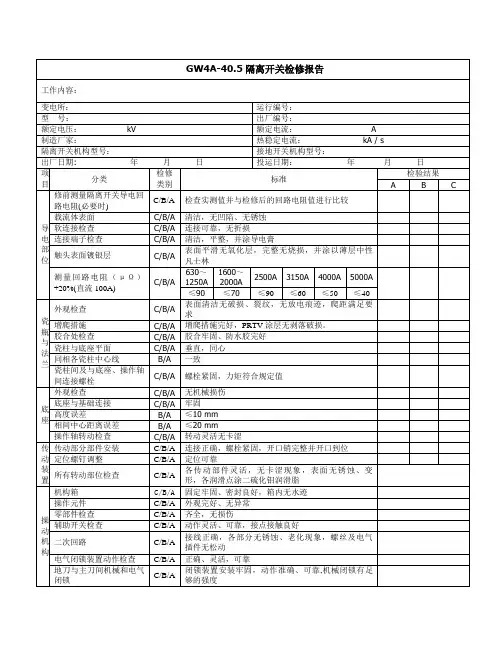

GW4A-40.5隔离开关检修报告工作内容：变电所：运行编号：型号：出厂编号：额定电压：kV 额定电流： A制造厂家：热稳定电流：kA / s隔离开关机构型号：接地开关机构型号：出厂日期:年月日投运日期：年月日项目分类检修类别标准检验结果A B C导电部位修前测量隔离开关导电回路电阻(必要时)C/B/A检查实测值并与检修后的回路电阻值进行比较载流体表面C/B/A 清洁，无凹陷、无锈蚀软连接检查C/B/A 连接可靠，无折损连接端子检查C/B/A 清洁，平整，并涂导电膏触头表面镀银层C/B/A表面平滑无氧化层，完整无烧损，并涂以薄层中性凡士林测量回路电阻（μΩ）+20%(直流100A)C/B/A630～1250A1600～2000A2500A 3150A 4000A 5000A≤90 ≤70 ≤90≤60≤50≤40瓷瓶与法兰外观检查C/B/A表面清洁无破损、裂纹，无放电痕迹，爬距满足要求增爬措施C/B/A 增爬措施完好，PRTV涂层无剥落破损。
胶合处检查C/B/A 胶合牢固、防水胶完好瓷柱与底座平面C/B/A 垂直，同心同相各瓷柱中心线B/A 一致瓷柱间及与底座、操作轴间连接螺栓C/B/A 螺栓紧固，力矩符合规定值底座外观检查C/B/A 无机械损伤底座与基础连接C/B/A 牢固高度误差B/A ≤10 mm相间中心距离误差B/A ≤20 mm操作轴转动检查C/B/A 转动灵活无卡涩传动装置传动部分部件安装C/B/A 连接正确，螺栓紧固，开口销完整并开口到位定位螺钉调整C/B/A 定位可靠所有转动部位检查C/B/A各传动部件灵活，无卡涩现象，表面无锈蚀、变形，各润滑点涂二硫化钼润滑脂操动机构机构箱C/B/A固定牢固、密封良好，箱内无水迹操作元件C/B/A 外观完好、无异常零部件检查C/B/A 齐全，无损伤辅助开关检查C/B/A 动作灵活、可靠，接点接触良好二次回路C/B/A接线正确，各部分无锈蚀、老化现象，螺丝及电气插件无松动电气闭锁装置动作检查C/B/A 正确、灵活，可靠地刀与主刀间机械和电气闭锁C/B/A闭锁装置安装牢固，动作准确、可靠,机械闭锁有足够的强度电动机行程开关检查C/B/A 在分合闸位置正确可靠切除电源减速箱检查C/B/A 正确可靠，轻便灵活分合闸指示检查C/B/A 分合闸指示正确电气回路绝缘电阻C/B/A ≥2MΩ（试验电压1000V）隔离开关调整合闸位置主操作拐臂检查C/B/A 主操作拐臂应过死点合闸终止时雌雄触头位置C/B/A触头与触指座间隙为630~2000A：45±3mm、2500~5000:76±3mm雌雄触头接触良好，0.05mm×10mm塞尺检查应塞不进去分、合闸位置时导电臂状态C/B/A 分闸位置时导电臂张开角度90±1°合闸位置时雌雄导电臂应成一直线隔离开关和接地开关三相合闸不同期允许值C/B/AAB BC CA主刀≤5mm地刀≤5mm地刀动静触头的接触情况C/B/A合闸时，地刀管与触指座间隙≤10mm地刀管上端外露尺寸应为3～10mm地刀位置与电磁锁检查C/B/A分闸位置时，地刀管应基本水平分、合闸终了时，机构电磁锁应轻松正确进入闭锁孔内，无卡涩现象操作试验C/B/A设备手动、电动；近、远控操作正常，动作平稳，无卡阻，无冲击，调整数值不变分、合时间90°：7±1s、180°：14±1s 合分电机热耦空开在1.3A位置分合闸操作不动作接地底座接地C/B/A 牢固，导通良好机构箱接地C/B/A 牢固，导通良好其它封堵检查C/B/A 封堵良好紧固件检查C/B/A 导电回路和支撑部件的紧固螺栓按力矩要求复紧基础检查C/B/A 基础无沉降或损坏锈蚀（腐蚀）状况检查C/B/A 零部件及基础支架无锈蚀（腐蚀）加热器检查C/B/A 工作正常两侧引线检查C/B/A 弧度合适仪器名称型号编号万用表回路电阻仪兆欧表检修中发现的问题：工作负责人：工作班成员：检修日期：年月日至年月日审核：批准：。
高压隔离开关检验报告1. 概述本报告旨在对高压隔离开关进行检验，并记录检验结果。
高压隔离开关是一种用于断开和接通电路的设备，其安全可靠性对电力系统的运行至关重要。
2. 检验项目以下是针对高压隔离开关进行的检验项目：2.1 外观检查对高压隔离开关的外部部件、连接线路等进行视觉检查，确保无明显损坏或松动现象。
2.2 机械运行检查对高压隔离开关进行机械运行检查，包括操作力度、操作行程、操作手柄是否灵活等方面的评估。
2.3 绝缘测试通过绝缘测试仪对高压隔离开关的绝缘性能进行检测，确保其绝缘强度符合要求。
2.4 脱扣操作试验对高压隔离开关进行脱扣操作试验，验证其断开电路时的可靠性。
2.5 其他检验项目根据实际需要，对高压隔离开关进行其他的检验项目，如接地性能检测、电气参数测试等。
3. 检验结果经过上述检验项目的评估，对高压隔离开关的检验结果如下：- 外观检查：未发现明显的损坏或松动现象。
- 机械运行检查：操作力度适宜，操作行程正常，操作手柄灵活。
- 绝缘测试：绝缘强度符合要求。
- 脱扣操作试验：断开电路时可靠性良好。
- 其他检验项目：接地性能良好，电气参数正常。
4. 结论根据对高压隔离开关的检验结果，我们得出以下结论：高压隔离开关通过了外观检查、机械运行检查、绝缘测试、脱扣操作试验和其他检验项目的评估，符合要求，并具备正常的工作性能和安全可靠性。
5. 建议基于以上的检验结果，我们建议高压隔离开关在使用过程中需要定期保养和维护，以确保其持续的可靠性和安全性。
以上报告仅根据实际检验情况进行描述，内容真实可信。
第1篇一、前言为确保电力系统的安全稳定运行，提高供电质量，根据公司年度检修计划，我单位于2022年对电力设备进行了全面检修。
现将检修工作总结如下：一、检修工作概述1. 检修范围：本次检修范围包括变电站、输电线路、配电线路、设备室、调度室等。
2. 检修内容：对设备进行清扫、检查、试验、维护、更换等。
3. 检修时间：2022年3月至2022年5月。
4. 检修人员：由我单位检修班、维护班、调度班等组成。
二、检修工作成效1. 设备状态得到显著改善。
通过本次检修，设备状态得到有效改善，故障率明显降低。
2. 供电质量得到提高。
检修后，供电质量得到明显提升，用户满意度不断提高。
3. 保障了电网安全稳定运行。
通过检修，及时发现并消除了安全隐患，有效保障了电网安全稳定运行。
4. 提升了员工技能水平。
在检修过程中，员工积极参与，学习新知识、新技能，提升了自身业务水平。
三、检修工作亮点1. 严格执行检修计划。
本次检修严格按照计划进行，确保了检修工作有序推进。
2. 强化安全管理。
在检修过程中，严格执行安全操作规程，确保了检修人员的人身安全。
3. 应用新技术。
本次检修积极应用新技术、新工艺，提高了检修效率。
4. 加强沟通协调。
检修过程中，各部门密切配合，确保了检修工作的顺利进行。
四、存在的问题及改进措施1. 部分设备老化严重，影响供电质量。
针对这一问题，我们将加大设备更新改造力度，提高设备运行水平。
2. 部分员工业务水平有待提高。
针对这一问题，我们将加强员工培训，提高员工业务水平。
3. 检修过程中存在沟通不畅的问题。
针对这一问题，我们将加强沟通协调，提高工作效率。
五、展望2023年，我单位将继续深入推进电力设备检修工作，确保电力系统安全稳定运行，为用户提供优质、高效的供电服务。
1. 持续加强设备检修，提高设备运行水平。
2. 深化安全管理，确保检修工作安全有序。
3. 加强员工培训，提高员工业务水平。
4. 积极应用新技术，提高检修效率。
一、实训目的本次实训旨在通过实际操作，使学生了解和掌握隔离开关的检修调整方法，提高对隔离开关结构、工作原理和操作技能的掌握程度，增强安全意识和团队协作能力。
通过实训，使学生能够熟练进行隔离开关的检修、调整和试验，为今后的工作打下坚实的基础。
二、实训时间2022年X月X日至2022年X月X日三、实训地点XX变电站实训室四、实训人员实训小组：XXX、XXX、XXX五、实训内容1. 隔离开关的基本结构及工作原理（1）隔离开关的基本结构：隔离开关主要由本体、操动机构、绝缘子、导电部分、辅助开关等组成。
（2）隔离开关的工作原理：隔离开关通过操动机构使导电部分在分合状态之间切换，实现电路的通断。
2. 隔离开关的检修项目（1）检查隔离开关绝缘子是否完整，有无放电现象。
（2）检查传动件和机械部分，确保传动顺畅，无异常响声。
（3）检查活动部件的润滑情况，保证活动部件灵活可靠。
（4）检查触头是否完好，表面有无污垢，确保接触良好。
（5）检查附件是否齐全、完好，包括弹簧片、铜辫子等。
3. 隔离开关的调整项目（1）调整隔离开关的接触压力，确保接触良好。
（2）调整操动机构的行程，保证操作方便。
（3）调整隔离开关的接地开关，确保接地可靠。
4. 隔离开关的试验项目（1）进行绝缘电阻测试，确保绝缘性能良好。
（2）进行接触电阻测试，确保接触良好。
（3）进行机械性能测试，确保操作灵活可靠。
六、实训过程1. 实训前准备实训前，实训小组对隔离开关进行了全面检查，确保设备完好，操作环境安全。
2. 实训操作（1）按照检修项目对隔离开关进行拆卸、检查、清洗、涂抹润滑油等操作。
（2）根据调整项目对隔离开关进行接触压力、操动机构行程、接地开关的调整。
（3）按照试验项目对隔离开关进行绝缘电阻、接触电阻、机械性能的测试。
3. 实训总结实训过程中，实训小组相互协作，严格按照操作规程进行操作，确保了实训任务的顺利完成。
七、实训成果通过本次实训，实训小组掌握了隔离开关的检修调整方法，提高了对隔离开关结构、工作原理和操作技能的掌握程度。
隔离开关检修实训报告
本次实训是针对隔离开关进行检修。
隔离开关作为电力系统中的一种重要设备，其作用是在维修、检修或故障处理过程中，对电气设备进行隔离保护，确保操作人员和设备的安全。
因此，隔离开关的正常运行对电力系统的安全稳定起着至关重要的作用。
在本次实训中，我们首先进行了隔离开关的理论学习，学习了隔离开关的原理、分类、结构和工作原理等知识。
然后，我们对隔离开关进行了外观检查和内部维护保养。
外观检查主要包括检查外壳、接线端子、操作机构、接地开关等的完好性和紧固度；而内部维护保养则包括检查接触器、弹簧、绝缘子、油箱等部件的损坏、老化、腐蚀等情况，并及时更换或修理。
随后，我们对隔离开关进行了电气测试。
电气测试主要包括电气绝缘测试、电动机试验和接地电阻测试等。
在电气绝缘测试中，我们使用了绝缘电阻测试仪对隔离开关的绝缘性能进行检测；在电动机试验中，我们使用了电流表和电压表对隔离开关的电动机进行测试；在接地电阻测试中，我们则使用了接地电阻测试仪对隔离开关的接地电阻进行测试。
最后，我们对隔离开关进行了操作实践。
在操作实践中，我们学习了隔离开关的操作方法和注意事项，并通过模拟实验进行了多次操作练习，确保了我们对隔离开关的操作熟练度和安全意识。
通过本次实训，我们深入了解了隔离开关的运行原理和检修方法，对提高电力系统的安全稳定具有重要意义。
课程设计说明书题目名称：隔离开关运行与检修系部：电力工程系专业班级：学生姓名：学号：指导教师：完成日期：2016年6月15日新疆工程学院课程设计评定意见设计题目隔离开关运行与检修系部__ 电力工程系___ 专业班级学生姓名____ _______ 学生学号评定意见：评定成绩：指导教师（签名）：年月日新疆工程学院电力工程系(部)课程设计任务书2016 学年 2 学期2016年 6 月 6 日教研室主任（签名）系（部）主任（签名）隔离开关的简单介绍，技术性能和结构进行简单的了解，对隔离开关的的安装进行了解，和对隔离开关的故障进行了分析了解其解决办法。
隔离开关特别是母线隔离开关，既属于开关间隔内设备也与母线相连，检修母线隔离开关既要母线停电也要开关间隔停电，这就给检修母线隔离开关带来了相当大的困难，使很多隔离开关没有按照正常的检修周期进行检修，所以，要结合每次停电机会，对隔离开关进行检修。
本文对隔离开关检修常见故障及处理措施进行了分析。
关键字：结构安装作用故障分析常见问题1隔离开关基本介绍 (1)1.1.1隔离开关型号及技术数据 (1)1.1.2高压隔离开关技术性能 (2)1.1.3隔离开关的配置选择和校验 (2)2隔离开关的的结构 (4)2.1导电部分 (4)2.2绝缘部分 (5)2.3传动部分 (5)2.4底座部分 (5)3 隔离开关安装及应用 (6)3.1隔离开关安装 (6)3.2 隔离开关的应用 (6)4 隔离开关的主要作用及特点 (8)4.1隔离开关的主要作用 (8)4.2 隔离开关的特点 (8)4.3 一般规定隔离开关允许操作范围 (9)4.4 检修： (10)4.5 隔离开关的注意事项和出现的问题 (11)4.5.1使用隔离开关应注意以下事项： (11)4.5.2隔离开关负荷开关接地刀闸的区别 (13)5 GW7-220型户外隔离开关检修作业 (14)5.1安全及预控措施 (14)5.2检修工具准备 (14)5.3消耗性材料及主要备品备件 (15)5.4 作业项目 (15)5.4.1小修项目 (15)5.4.2 大修项目 (16)5.4.3总体检查 (16)5.4.4清洁检查瓷套 (16)5.4.5.机构箱检查、维修 (17)5.4.6 大修的判断标准和检修项目： (17)6 故障分析 (18)6.1 常见问题 (19)总结 (22)参考文献 (23)1隔离开关基本介绍隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。
隔离开关的检修和应用摘要：近年来，由隔离开关故障引起的事故频频发生，有些甚至引起了大面积停电。
这些事故，有些是因为隔离开关本身的质量问题引起的，有些是由于缺乏合理、正确的检修维护引起的。
随着我国电网自动化程度不断提高，电网运行安全问题逐渐被重视。
隔离开关在运行期间若出现故障会严重影响电网的安全运行，降低电网运行效率。
保证隔离开关良好的运行状态，进行合理的检修维护管理工作，成为隔离开关安全运行的重要保证。
故此，应对隔离开关故障进行分析，并找出检修方法，降低隔离开关故障发生的几率，保障电网的安全运行，提高电力企业的经济效益。
关键词：隔离开关；检修；故障；应用1隔离开关的作用隔离开关具有隔离电压的功能，由于其不带灭弧装置，在有负荷或短路存在大电流时，无法直接使用隔离开关进行切断、合闸操作，只可用于开合避雷器、电抗器等不产生电弧的某些切换操作，或配合断路器进行不带电操作；停电或其他检修工作时，需要将供电系统中需要停电的部分与带电部分彻底分离，以保证作业人员的安全，隔离开关具有明显切断两部分的功能；在一些特殊的供电系统中，有时需要改变供电系统的运行方式，而隔离开关可对某些电路进行切换操作，从而达到改变供电运行方式的目的，各电压等级供配电系统都有对应可选的设备与之匹配。
2隔离开关常见故障从隔离开关整体结构来进行故障分类，可分为3种：导电回路故障、支柱式绝缘子故障、传动部分故障。
2.1导电回路故障隔离开关（闸刀）触头在闸刀导电过程中起着重要作用，产生发热的主要原因有以下3点：第一，在安装和检修时，使用了过多的导电膏。
在检修工作中，维修人员会认为导电膏越多，导电性能则越好。
但在实际中，导电膏在触头表面过厚会造成金属接触部分距离加大，进而降低了导电性。
该原因被认为是隔离开关发热的主要原因。
第二，高压隔离开关的触头表面氧化，进而使接触电阻增大。
接触电阻越大，隔离开关接触面的电流就越大，电流越大，则发热就越明显。
这种热作用加剧了氧化物薄膜的生成和烧伤沉积，最终造成高压隔离开关触头部分的过热故障。
