齿形齿向报告
报告概述
齿形齿向报告是对于齿轮传动机构进行检测和分析后所形成的报告。
在本次检测中，经过对齿轮的齿形和齿向进行分析，以及齿轮的测量分析，得出的齿形齿向报告能够全面地反映该机构的工作状态和磨损情况，从而为齿轮传动机构的维护提供参考。
齿形检测
在齿形检测中，我们采用钼锥法，利用齿轮的齿面与钼锥之间的接触关系来评定齿轮齿形。
经过多次测量分析，得出的齿形结构图如下：
图1 齿形结构图
从图中可以看出齿轮的齿形结构相对均衡，齿顶高度和齿根高度在正常范围内，齿宽也符合标准要求，但在齿面中央有一些微小的磨损与银色反光现象，需要注意及时处理。
齿向检测
齿向检测采用了齿距检定器，该检定器能够测量齿轮的齿距误差和齿形误差。
结果如下：
图2 齿距误差图
从图中可以看出，齿轮的齿距误差在合理范围内，但齿形误差稍有偏差，表明齿轮的工作状态较为稳定，但需要定期进行检测和维护。
齿轮测量分析
通过对齿轮的高度、厚度、直径、齿距、齿顶高、齿根高等参数进行测量和分析，得出的齿轮测量分析表如下：
表1 齿轮测量分析表
从表中可以看出，齿轮的各项参数均在正常范围内，但需要注
意的是齿轮的上表面有一些银色反光现象，需要仔细观察和分析，采取相应的维护措施。
综合分析
通过齿形和齿距的分析以及齿轮的测量分析，我们得出的结论是：该齿轮传动机构虽然存在一些磨损和银色反光现象，但整体
工作状态良好，性能稳定，需定期进行检测和维护。
因此，我们
建议定期对该齿轮传动机构进行检测和保养，以确保其安全性和
稳定性，进一步延长使用寿命。
NO.6841 2 3 4 5 6 7齿轮修形可以极大地提高传动精度，并增加齿轮强度。
广义上的齿轮修形有许多类别（齿端修形、齿顶修形、齿根修形、变位、修改压力角），本文将分享答主在精密传动设计中，关于齿轮修形的心得。
（以下将『输出扭矩波动率小』作为『传动精度高』的唯一指标）1. 齿『端』修形（齿向修形）齿『端』修形是最常见（最容易加工）的修形方式，通常是为了帮助装配，和机械设计中多数倒角的作用是一样的，但其实对传动精度和齿轮强度都有影响。
2. 齿『顶』修形（齿顶高系数）齿『顶』修形是所有修形方式中，对传动精度影响（提高）最大的。
我们希望齿轮啮合线是这的形状：红色是啮合线（理想的）但其实是这样的：红色是啮合线（实际的），啮合线只有一部分是“正确”的因为标准齿形中，齿顶被“削”去了一部分，所以渐开线是不完整的，导致主齿轮的齿顶和副齿轮的齿面（从截面上看）是先由点-线接触，再过渡到线-线接触：上图的放大版如果齿顶少“削”一点（齿顶高系数从1 提高至1.3，相应地，齿根高系数从1.25 提高至1.4），渐开线会变得更完整，啮合线也变得从1.25 提高至1.4、），渐开线会变得更完整，啮合线也变得更接近理想的形状：啮合线“正确部分”变长了、“不正确部分”变短了但并不是“削”得越少，传动精度越高，因为齿顶的材料厚度小、应变大，因此在啮合的过程中，渐开线越靠近齿根的部分，啮合精度越高；渐开线越靠近齿顶的部分，啮合精度越低。
不同场景中（主要影响因素是额定扭矩、齿轮模数、齿数、压力齿轮副参数：基于ISO 53:1998轮廓A 齿形、1 模24 齿、20 度压力角、厚度7 mm、10 Nm 输入扭矩、4775 RPM 输入转速、5 kW 输入功率、齿根高系数1.4、无变位、无其他修形、中心矩公差为0、齿厚公差/背隙/齿距误差为0、无摩擦。
此时扭矩波动仅受材料模量和齿形影响。
若齿顶高系数为1，输出扭矩曲线：若齿顶高系数为1.2：旋转角度（齿轮A）[°]扭矩波动范围为（+0.02，-0.12），波峰在C 点左侧、波谷在C 点右侧若齿顶高系数为1.4：旋转角度（齿轮A）[°]输出扭矩波动范围为（+0.01，-0.1），波谷在C 点左侧、波峰在C 点右侧这个例子是（容许范围内）齿顶高系数越大、传动精度越高。
NO.6841 2 3 4 5 6 7齿轮修形可以极大地提高传动精度，并增加齿轮强度。
广义上的齿轮修形有许多类别（齿端修形、齿顶修形、齿根修形、变位、修改压力角），本文将分享答主在精密传动设计中，关于齿轮修形的心得。
（以下将『输出扭矩波动率小』作为『传动精度高』的唯一指标）1. 齿『端』修形（齿向修形）齿『端』修形是最常见（最容易加工）的修形方式，通常是为了帮助装配，和机械设计中多数倒角的作用是一样的，但其实对传动精度和齿轮强度都有影响。
2. 齿『顶』修形（齿顶高系数）齿『顶』修形是所有修形方式中，对传动精度影响（提高）最大的。
我们希望齿轮啮合线是这的形状：红色是啮合线（理想的）但其实是这样的：红色是啮合线（实际的），啮合线只有一部分是“正确”的因为标准齿形中，齿顶被“削”去了一部分，所以渐开线是不完整的，导致主齿轮的齿顶和副齿轮的齿面（从截面上看）是先由点-线接触，再过渡到线-线接触：上图的放大版如果齿顶少“削”一点（齿顶高系数从1 提高至1.3，相应地，齿根高系数从1.25 提高至1.4），渐开线会变得更完整，啮合线也变得从1.25 提高至1.4、），渐开线会变得更完整，啮合线也变得更接近理想的形状：啮合线“正确部分”变长了、“不正确部分”变短了但并不是“削”得越少，传动精度越高，因为齿顶的材料厚度小、应变大，因此在啮合的过程中，渐开线越靠近齿根的部分，啮合精度越高；渐开线越靠近齿顶的部分，啮合精度越低。
不同场景中（主要影响因素是额定扭矩、齿轮模数、齿数、压力齿轮副参数：基于ISO 53:1998轮廓A 齿形、1 模24 齿、20 度压力角、厚度7 mm、10 Nm 输入扭矩、4775 RPM 输入转速、5 kW 输入功率、齿根高系数1.4、无变位、无其他修形、中心矩公差为0、齿厚公差/背隙/齿距误差为0、无摩擦。
此时扭矩波动仅受材料模量和齿形影响。
若齿顶高系数为1，输出扭矩曲线：若齿顶高系数为1.2：旋转角度（齿轮A）[°]扭矩波动范围为（+0.02，-0.12），波峰在C 点左侧、波谷在C 点右侧若齿顶高系数为1.4：旋转角度（齿轮A）[°]输出扭矩波动范围为（+0.01，-0.1），波谷在C 点左侧、波峰在C 点右侧这个例子是（容许范围内）齿顶高系数越大、传动精度越高。
齿形齿向符号及含义
齿形和齿向是齿轮设计中的重要参数。
以下是一些常见的齿形和齿向符号及其含义：
1.齿形：
•渐开线齿形：一种由直线段和圆弧段组成的连续曲线，用于传递平稳的旋转运动。
•摆线齿形：一种由圆弧和直线段组成的齿形，用于高速传动。
•圆弧齿形：一种由圆弧段组成的齿形，用于大功率、低速传动。
2.齿向：
•平行齿向：齿轮的齿面平行于旋转轴线，用于传递平行于旋转轴的运动。
•螺旋齿向：齿轮的齿面以一定的角度倾斜于旋转轴线，用于传递旋转运动和轴向运动。
•交错齿向：两个齿轮的齿面相互交错，用于传递两个齿轮的旋转运动。
这些符号和含义在不同的齿轮设计和制造领域可能会有所不同。
在实际应用中，需要根据具体的标准和规范来确定齿形和齿向的符号和含义。
齿形齿向报告怎么看齿形齿向报告是对齿轮加工质量进行检测的一项重要测试。
如何正确地读懂齿形齿向报告是齿轮加工工作者和相关从业人员的必修课。
下面我将为大家介绍如何看懂齿形齿向报告。
齿形齿向报告由两部分组成，一部分是齿形图，另一部分是齿向图。
其中，齿形图是对齿轮齿廓进行测量和记录的结果，齿向图则记录了齿轮齿数、模数等参数。
读懂齿形齿向报告，就要从这两部分着手。
首先，看齿形图。
齿形图上的数据主要包括（1）齿廓误差曲线，（2）基圆误差曲线和（3）齿顶间隙。
齿廓误差曲线记录了齿轮的齿面几何形状，是判断齿轮加工精度的重要依据。
基圆误差曲线记录了基圆的几何误差，也是齿轮加工精度的重要评价指标。
齿顶间隙描述的是齿轮齿顶之间的距离，对齿轮传动精度有很大影响。
因此，在读取齿形图时，要仔细观察每个参数，便于判断其是否符合要求。
其次，看齿向图。
齿向图上的数据包括了齿轮的模数、齿数、压力角等参数。
这些参数与齿轮的齿形和尺寸有关，对齿轮传动精度也有很大影响。
对于齿向图中的每个参数，都应仔细观察，以便准确判断齿轮的加工质量。
此外，读取齿形齿向报告时还要注意以下几点：1. 注意标尺选择。
齿形齿向报告通常有多种标尺选择，直接影响读取数据的准确性，因此要根据实际需求选择标尺。
2. 注意传感器选择。
齿廓扫描仪等检测设备有多种型号和不同传感器，因此要根据测试要求选用适当的传感器，以确保数据准确。
3. 注意测量时机。
齿形齿向报告应在齿轮加工完成后进行，以确保测量结果反映了齿轮加工质量。
4. 注意报告解读。
齿形齿向报告中的数据需要正确解读，以便判断齿轮加工质量是否符合要求。
齿形齿向报告是衡量齿轮加工质量的重要指标，读懂齿形齿向报告是齿轮加工工作者和相关从业人员的必修课。
只有正确地理解和使用齿形齿向报告，才能确保齿轮加工质量符合要求。

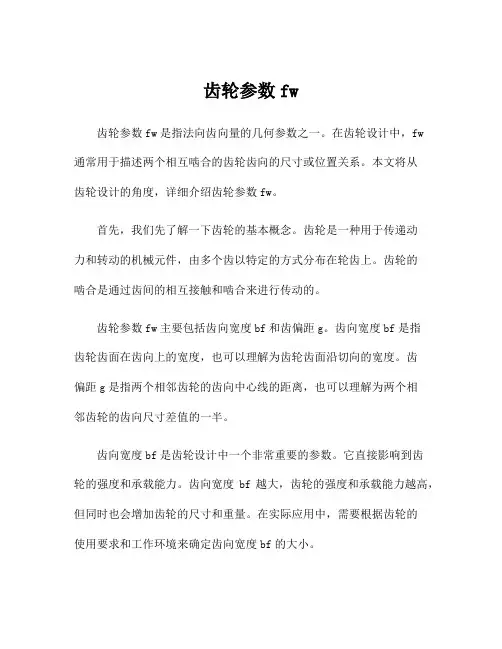

齿轮参数fw齿轮参数fw是指法向齿向量的几何参数之一。
在齿轮设计中，fw通常用于描述两个相互啮合的齿轮齿向的尺寸或位置关系。
本文将从齿轮设计的角度，详细介绍齿轮参数fw。
首先，我们先了解一下齿轮的基本概念。
齿轮是一种用于传递动力和转动的机械元件，由多个齿以特定的方式分布在轮齿上。
齿轮的啮合是通过齿间的相互接触和啮合来进行传动的。
齿轮参数fw主要包括齿向宽度bf和齿偏距g。
齿向宽度bf是指齿轮齿面在齿向上的宽度，也可以理解为齿轮齿面沿切向的宽度。
齿偏距g是指两个相邻齿轮的齿向中心线的距离，也可以理解为两个相邻齿轮的齿向尺寸差值的一半。
齿向宽度bf是齿轮设计中一个非常重要的参数。
它直接影响到齿轮的强度和承载能力。
齿向宽度bf越大，齿轮的强度和承载能力越高，但同时也会增加齿轮的尺寸和重量。
在实际应用中，需要根据齿轮的使用要求和工作环境来确定齿向宽度bf的大小。
齿偏距g也是齿轮设计中一个重要的参数。
它决定了齿轮的啮合条件和传动比。
齿轮系统中，当两个齿轮啮合时，其齿向中心线应该重合，这样才能保证齿轮的正常工作和准确传动。
齿偏距g的大小会影响到齿轮的啮合条件，太小会导致啮合不良，太大则会增加齿轮系统的尺寸和重量。
在实际齿轮设计中，我们一般通过计算和分析来确定齿轮参数fw的数值。
齿轮设计中常用的方法包括按照一定的齿向径向模数和齿跨系数来计算齿向宽度bf和齿偏距g，在满足齿向强度和传动要求的前提下，尽可能减小齿轮尺寸和重量。
除了齿向宽度bf和齿偏距g，齿轮参数fw还涉及到齿轮的齿形和齿向弧面。
齿形是指齿轮齿面的几何形状，包括齿侧面和齿顶面的曲线形状。
齿向弧面是指齿轮齿顶和齿谷处的曲面形状，其目的是为了减小齿轮的应力集中和噪声振动。
在齿轮设计中，齿轮参数fw的选择需要综合考虑齿轮的工作要求、载荷条件、传动比和齿轮的制造工艺等因素。
通过合理选择齿轮参数fw，可以实现齿轮的高效传动和可靠工作。
综上所述，齿轮参数fw是齿轮设计中的重要参数之一，它直接影响到齿轮的强度、承载能力和传动性能。
