PFC 电解电容的选型

电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。

但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。

在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。

这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。

结果，使电源的体积庞大，难以用于小型化的电子设备。

为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。

另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。

2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。

就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。

但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。

出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。

电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。

”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。

电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。

普通的电解电容器在环境温度为90℃时已经损坏。

但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。

电路中电容的选型电容是电子电路中常用的元件之一，它具有储存电荷和隔离直流信号的作用。

在电路设计中，选择合适的电容是非常重要的。

本文将从电容的基本原理、参数以及选型方法等方面进行阐述，帮助读者更好地了解电容的选型过程。

一、电容的基本原理电容是由两个导体之间的绝缘介质隔开而形成的，当电压施加在电容的两个导体上时，导体之间会储存电荷。

电容的单位为法拉（F），常用的电容值有皮法（pF）、纳法（nF）、微法（μF）和毫法（mF）等。

二、电容的参数1. 电容值（容量）：电容的容量决定了其储存电荷的能力，常用的电容值范围很广，从皮法到法拉都有。

在选型时，要根据电路的需求和设计要求来选择适当的电容容量。

2. 额定电压：电容器能够承受的最大电压称为额定电压。

选型时要确保所选电容器的额定电压大于或等于电路中的最大工作电压，避免电容器被击穿损坏。

3. 介质损耗（损耗角正切）：介质损耗是电容器的一个重要参数，它反映了电容器在工作频率下的能量损失情况。

一般来说，介质损耗越小，电容器的性能越好。

4. 介质材料：电容器的介质材料也是选型时需要考虑的因素之一。

常见的介质材料有陶瓷、聚酯、聚丙烯等，每种材料都有其特点和适用范围。

三、电容的选型方法1. 根据电容值选择：根据电路的需求和设计要求，确定所需的电容值范围，然后选择合适的电容容量。

一般来说，选型时应选择离所需电容值最近的标准值。

2. 根据额定电压选择：根据电路中的最大工作电压确定所需的额定电压，并选择额定电压大于或等于该值的电容器。

3. 根据介质损耗选择：根据电路的工作频率和对电容器性能的要求，选择介质损耗较小的电容器。

4. 考虑尺寸和成本：电容器的尺寸和成本也是选型时需要考虑的因素。

对于空间受限的应用，要选择尺寸较小的电容器；对于成本敏感的应用，要选择价格较低的电容器。

四、电容的应用举例1. 滤波电路：电容器可以用来滤除电路中的高频噪声，保证信号的纯净度。

2. 耦合电容：电容器可以用来耦合两个电路，将一个电路的信号传递到另一个电路中。

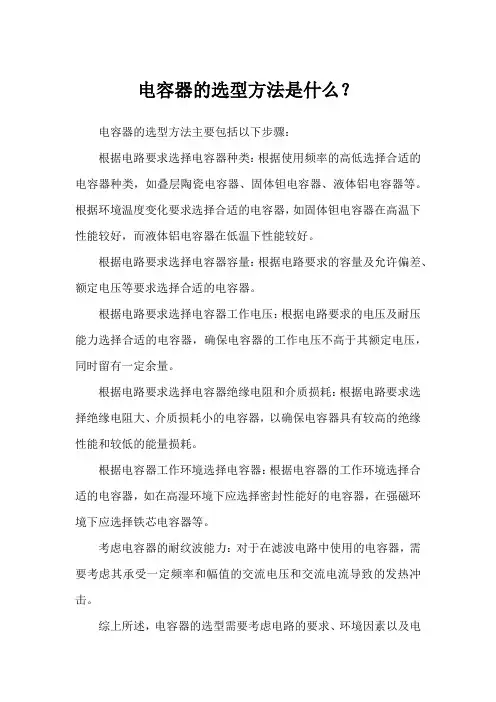

电容器的选型方法是什么？
电容器的选型方法主要包括以下步骤：
根据电路要求选择电容器种类：根据使用频率的高低选择合适的电容器种类，如叠层陶瓷电容器、固体钽电容器、液体铝电容器等。

根据环境温度变化要求选择合适的电容器，如固体钽电容器在高温下性能较好，而液体铝电容器在低温下性能较好。

根据电路要求选择电容器容量：根据电路要求的容量及允许偏差、额定电压等要求选择合适的电容器。

根据电路要求选择电容器工作电压：根据电路要求的电压及耐压能力选择合适的电容器，确保电容器的工作电压不高于其额定电压，同时留有一定余量。

根据电路要求选择电容器绝缘电阻和介质损耗：根据电路要求选择绝缘电阻大、介质损耗小的电容器，以确保电容器具有较高的绝缘性能和较低的能量损耗。

根据电容器工作环境选择电容器：根据电容器的工作环境选择合适的电容器，如在高湿环境下应选择密封性能好的电容器，在强磁环境下应选择铁芯电容器等。

考虑电容器的耐纹波能力：对于在滤波电路中使用的电容器，需要考虑其承受一定频率和幅值的交流电压和交流电流导致的发热冲击。

综上所述，电容器的选型需要考虑电路的要求、环境因素以及电
容器的性能参数等因素，根据具体的应用场景和需求进行合理选择。

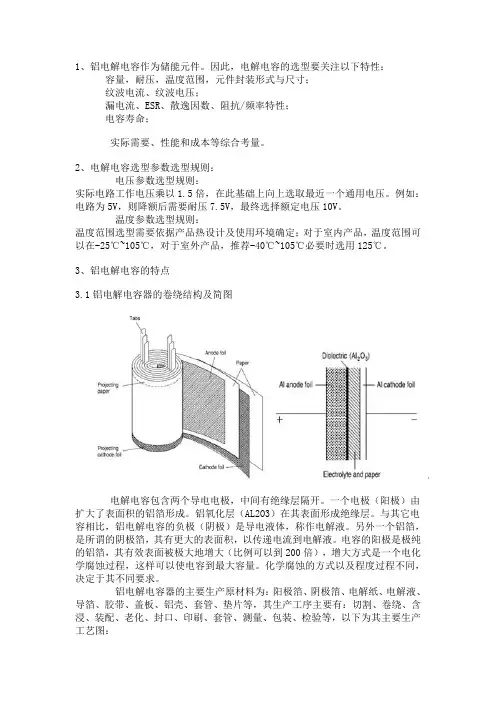

1、铝电解电容作为储能元件。

因此，电解电容的选型要关注以下特性：容量，耐压，温度范围，元件封装形式与尺寸；纹波电流、纹波电压；漏电流、ESR、散逸因数、阻抗/频率特性；电容寿命；实际需要、性能和成本等综合考量。

2、电解电容选型参数选型规则：电压参数选型规则：实际电路工作电压乘以1.5倍，在此基础上向上选取最近一个通用电压。

例如：电路为5V，则降额后需要耐压7.5V，最终选择额定电压10V。

温度参数选型规则：温度范围选型需要依据产品热设计及使用环境确定；对于室内产品，温度范围可以在-25℃~105℃，对于室外产品，推荐-40℃~105℃必要时选用125℃。

3、铝电解电容的特点3.1铝电解电容器的卷绕结构及简图电解电容包含两个导电电极，中间有绝缘层隔开。

一个电极（阳极）由扩大了表面积的铝箔形成。

铝氧化层（AL2O3）在其表面形成绝缘层。

与其它电容相比，铝电解电容的负极（阴极）是导电液体，称作电解液。

另外一个铝箔，是所谓的阴极箔，其有更大的表面积，以传递电流到电解液。

电容的阳极是极纯的铝箔，其有效表面被极大地增大（比例可以到200倍），增大方式是一个电化学腐蚀过程，这样可以使电容到最大容量。

化学腐蚀的方式以及程度过程不同，决定于其不同要求。

铝电解电容器的主要生产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫片等，其生产工序主要有：切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等，以下为其主要生产工艺图：电解电容的结构和原理决定了其有一下特点：优点：容量大、耐压高、价格便宜；缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快。

数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有几个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。

这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。

电解电容的选择原则铝电解电容器电路设计要点1）在确认使用及安装环境时，作为按铝电解电容器样本设计说明书上所规定的额定性能范围内使用的电容器，应避免在下述情况下使用：1. a. 高温（温度超过最高温度使用）2. b. 过流（电流超过额定纹波电流）3. c. 过压（电压超过额定电压）4. d. 施加反向电压或交流电压。

5. e. 使用于反复多次急剧充放电的电路中。

另：1、在电路设计时，请选用与机器寿命相当的电容器。

2、机器性能有特殊要求时，可与研发人员探讨，制作使用的特殊电容。

2）电容器外壳、辅助引出端子与正、负极以及电路板间必须完全隔离；3）当电容器套管的绝缘不能保证时，在有绝缘性能特定要求的地方请不要使用；4）请不要在下述环境下使用电容器：1. a. 直接与水、盐水及油类接触、或结露的环境；2. b. 充满有害气体的环境（硫化物，H2S，H2SO3，HNO3，CL2，氨水等）；3. c. 置于日照、臭氧、紫外线及有放射性物质的环境；4. d. 振动及冲击条件超过了样本及说明书的规定范围的恶劣环境；5）在设计电容器的安装时，必须确认下述内容：1. a. 电容器正、负极间距必须与线路板孔距相吻合；2. b. 保证电容器防爆阀上方留一定的空间；3. c. 保证电容器防爆阀上方尽量避免配线及安装其他元件；4. d. 电路板上，电容器的安装位置，请不要有其他配线；5. e. 电容器四周及电路板上尽量避免设计、安装发热元件；6）另外，在设计电路时，必须确认以下内容：a) 温度及频率的变化不至于引起电性能变化；b) 双面印刷板上安装电容器时，电容器的安装位置避免多余的基板孔和过孔；c) 两只以上电容器并联连接时的电流均衡。

电解电容的选用方法和技巧⑴电容选择考虑原则要留足余量, 不能勉强利用, 否则将造成不必要的损坏.主要考虑以下几点：①应根据电路要求选择电容器的类型;②合理确定电容器的电容量及允许偏差;③选用电容器的工作电压应符合电路要求;④优先选用绝缘电阻大、介质损耗小、漏电流小的电容器;⑤应根据电容器工作环境选择电容器。

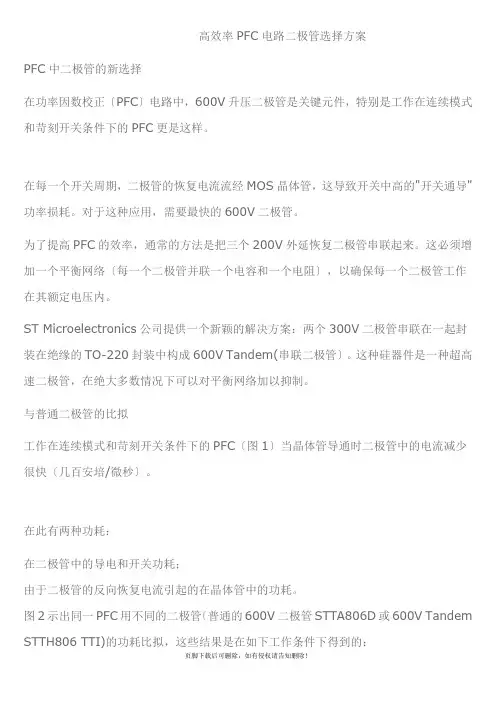

高效率PFC电路二极管选择方案PFC中二极管的新选择在功率因数校正〔PFC〕电路中，600V升压二极管是关键元件，特别是工作在连续模式和苛刻开关条件下的PFC更是这样。

在每一个开关周期，二极管的恢复电流流经MOS晶体管，这导致开关中高的"开关通导"功率损耗。

对于这种应用，需要最快的600V二极管。

为了提高PFC的效率，通常的方法是把三个200V外延恢复二极管串联起来。

这必须增加一个平衡网络〔每一个二极管并联一个电容和一个电阻〕，以确保每一个二极管工作在其额定电压内。

ST Microelectronics公司提供一个新颖的解决方案：两个300V二极管串联在一起封装在绝缘的TO-220封装中构成600V Tandem(串联二极管〕。

这种硅器件是一种超高速二极管，在绝大多数情况下可以对平衡网络加以抑制。

与普通二极管的比拟工作在连续模式和苛刻开关条件下的PFC〔图1〕当晶体管导通时二极管中的电流减少很快〔几百安培/微秒〕。

在此有两种功耗：在二极管中的导电和开关功耗；由于二极管的反向恢复电流引起的在晶体管中的功耗。

图2示出同一PFC用不同的二极管〔普通的600V二极管STTA806D或600V Tandem STTH806 TTI)的功耗比拟，这些结果是在如下工作条件下得到的：Pout=400W,Fs=150kHz,dI/dt=200A /μs,Tj=125℃，Vmains=110V。

从图2可清楚地看到：开关功耗的主要局部是在MOS晶体管中；用600V Tandem(STTH806TTI)的总功耗比用普通600V二极管〔STTA806D〕要低，这是由于二极管的小恢复电流所致。

Tandem二极管选择指标600V Tandem和普通600V二极管之间的选择主要取决于下面的参数：开关频率Fs;最小和最大电源电压Vmains;二极管的工作结温Tj。

1.开关频率Fs的影响开关频率越高，超高速STTH806TTI比普通的600V二极管更优越。

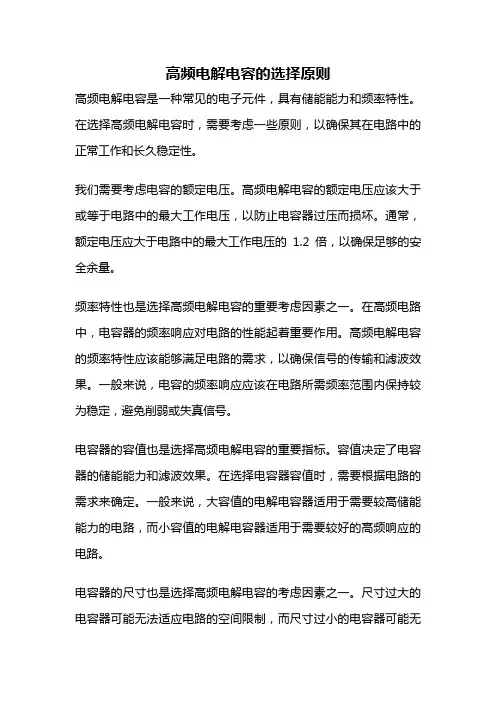

高频电解电容的选择原则高频电解电容是一种常见的电子元件，具有储能能力和频率特性。

在选择高频电解电容时，需要考虑一些原则，以确保其在电路中的正常工作和长久稳定性。

我们需要考虑电容的额定电压。

高频电解电容的额定电压应该大于或等于电路中的最大工作电压，以防止电容器过压而损坏。

通常，额定电压应大于电路中的最大工作电压的1.2倍，以确保足够的安全余量。

频率特性也是选择高频电解电容的重要考虑因素之一。

在高频电路中，电容器的频率响应对电路的性能起着重要作用。

高频电解电容的频率特性应该能够满足电路的需求，以确保信号的传输和滤波效果。

一般来说，电容的频率响应应该在电路所需频率范围内保持较为稳定，避免削弱或失真信号。

电容器的容值也是选择高频电解电容的重要指标。

容值决定了电容器的储能能力和滤波效果。

在选择电容器容值时，需要根据电路的需求来确定。

一般来说，大容值的电解电容器适用于需要较高储能能力的电路，而小容值的电解电容器适用于需要较好的高频响应的电路。

电容器的尺寸也是选择高频电解电容的考虑因素之一。

尺寸过大的电容器可能无法适应电路的空间限制，而尺寸过小的电容器可能无法提供足够的容值和功率。

因此，在选择高频电解电容时，需要根据电路的空间限制和功率需求来确定合适的尺寸。

电容器的工作温度范围也是选择高频电解电容的重要因素之一。

电容器的工作温度范围应该与电路中的温度环境相匹配，以确保电容器的正常工作和长寿命。

在高温环境下，温度稳定性较好的电容器更加稳定可靠。

选择高频电解电容时还需要考虑其价格和供应情况。

不同品牌和型号的电容器在价格和供应情况上可能存在差异。

因此，需要根据实际需求和预算来选择合适的高频电解电容。

选择高频电解电容需要考虑其额定电压、频率特性、容值、尺寸、工作温度范围、价格和供应情况等因素。

通过合理选择和应用，高频电解电容能够在电路中发挥良好的储能和滤波效果，提高电路的性能和稳定性。

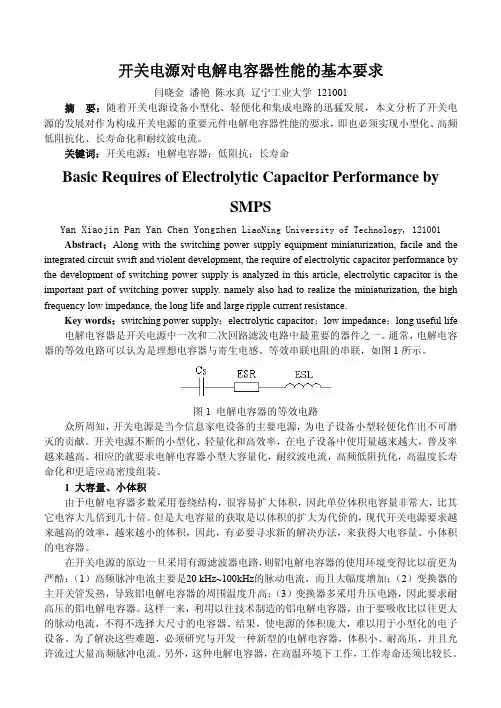

电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。

但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。

在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。

这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。

结果，使电源的体积庞大，难以用于小型化的电子设备。

为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。

另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。

2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。

就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。

但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。

出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。

电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。

”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。

电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。

普通的电解电容器在环境温度为90℃时已经损坏。

但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。

陶瓷电容,电解质电容选择电容是电路中常见的被动元件之一，广泛应用于电路中的滤波、隔离、耦合等各个方面。

它的两个端子可以存储电荷，能够在电路中起到储能的作用。

然而，在实际的电路设计中，选择合适的电容类型对于电路的性能影响非常大。

下面我们来分析陶瓷电容和电解质电容的特点，以帮助大家更好地选择合适的电容。

一、陶瓷电容陶瓷电容是目前最为常见的一种电容，具有尺寸小、价格低廉等特点。

它的使用温度一般为-25℃~+85℃，相对容差通常在±1%~±20%之间。

它有以下优点：（1）频率响应好：陶瓷电容的内部电感较小，频率响应迅速，适合高速电路的应用。

（2）短路电流大：陶瓷电容的短路电流较大，适合用于要求瞬态响应性能好的电路中。

（3）稳定性好：陶瓷电容的温度系数低，能够稳定地工作。

然而，陶瓷电容也存在些缺点。

比如，其电容值一般较小，对频率的依赖性较大，使用范围较窄等。

此外，它还有可能发生微震动或压电效应等问题。

二、电解质电容电解质电容是以电解液为介质的电容，具有电容值大、容量稳定等特点。

它的使用温度一般在-55℃~+105℃之间，相对容差可达到±20%~±80%。

它有以下优点：（1）电容值大：电解质电容的电容值远高于其他类型电容，能够满足高电容需求的电路设计。

（2）容量稳定：电解质电容的容量随工作电压和温度的变化较小，能够稳定地工作。

（3）电容率高：电解质电容的电容率大，能够满足高频电路设计的需求。

然而，电解质电容也存在些缺点。

比如，它的频率响应相对较差、寿命较短、ESR较大等。

此外，电解质电容还可能发生漏液、爆炸等情况。

三、选型建议选择电容类型需要根据具体的电路需求来决定。

在高速电路设计中，建议选择陶瓷电容，它具有快速的频率响应和稳定的性能。

在电源滤波电路中，需要较大的电容值，则可以选择电解质电容。

此外，还需要注意电容的温度系数、容量稳定性、电容率等参数的选取。

总之，选择合适的电容类型对电路的正常运行和性能提升非常关键。

电解电容的选择：浅谈电源滤波用电解电容容器(capacitor)在音响组件中被广泛运用，滤波、反交连、高频补偿、直流回授…随处可见。

但若依功能及制造材料、制造方法细分，那可不是一朝一夕能说得明白。

所以缩小范围，本文只谈电解电容，而且只谈电源平滑滤波用的铝质电解电容。

每台音响机器都要吃电源─除了被动式前级，既然需要供电，那就少不了「滤波」这个动作。

不要和我争，采用电池供电当然无必要电源平滑滤波。

但电池充电电路也有整流及滤波，故滤波电容器还是会存在。

我们现在习用的滤波电容，正式的名称应是：铝箔乾式电解电容器。

就我的观察，除加拿大Sonic Frontiers真空管前级，曾在高压稳压线路中选用PP塑料电容做滤波外，其它机种一概都是采用铝箔乾式电解电容；因此网友有必要对它多做了解。

面对电源稳压线路中担任电源平滑滤波的电容器，你首先想到的会是什麽？─容量？耐压？电容器的封装外皮上一定有容量标示，那是指静电容量；也一定有耐压标示，那是指工作电压或额定电压。

工作电压(working voltage)简称WV，为绝对安全值；若是surge voltage(简称SV或Vs)，就是涌浪电压或崩溃电压;，超过这个电压值就保证此电容会被浪淹死─小心电容会爆！根据国际IEC 384-4规定，低於315V时，Vs=1.15×Vr，高於315V时，Vs=1.1×Vr。

Vs是涌浪电压，Vr是额定电压(rated voltage)。

电容器的电荷能量是以Q＝CV来表示，Q是库伦，C是静电容量，V是电压；故当电压值不变时，加大静电容量就能增高电荷能量。

请注意，电容器的容量单位应是F(farad)，可是因计量太高造成数值偏低，故多改用μF，1F=一百万μF。

国外也有用mF表示μF，其实mF不十分贴切，但机械式打字机上没有μ键，故用m代表micro。

有了静电容量及工作耐压两个参数，若你正在选购电容，接下来你会考虑什麽？直觉上是价钱。

上面的图可以看出不同种类的电容器依据自身性能特点适用于不同类型的
电路. 这是电容器选型的基本的最简单的分类. 更具体的电容器选型分类见下面的简单介绍;
1. 根据使用频率的高低选择电容器种类;
由于不同类型电容器的频率性能差别非常大,因此,如果某电路的工作频率非常高,超过MHZ, 而且电路信号强度较弱,此时,叠层陶瓷电容器是最佳的选择. 尽管都是是滤波和储能充放电, 在工作频率一定时,一定要考虑到不同种类的电容器的频率特性是否与电路工作频率相符? ,因为不同种类电容器有自己合适的使用频率范围,所有的电容器都有随工作或测试频率的增加.电容器容量逐渐降低,损耗逐渐增加的现象.否则电容器的基本容量和阻抗特性就会因为工作频率的过高或过低而发生很大变化.最后可能导致电路信号特点不能达到设计要求. 如果工作频率在中频率段以下,对电容器在不同温度下的参数值一致性要求较高, 那么选择固体钽电容器器可能较合适. 有时候,你必须对它们的性能特点有所取舍, 首先一定得清楚某种电容器的那方面特点是自己必须选择它的理由.此点非常重要.
2. 根据环境温度变化要求选择电容器种类;
不同种类电容器的温度特性差别非常大, 如果用户使用的环境温度变化幅
度较大,例如一年四季都在室外工作的电子设备,或者在较短时间从低空到温度极低的高空,此时,无论你的电容器作为滤波或充放电, 你必须选择在宽温范围内电容器容量和阻抗及漏电流变化最小的电容器.否则,你的电路可能会在不同环境温度下呈现出不同的信号变化幅度.非常有可能导致电路整体失效. 如果某电容器的实际使用一般都在温度变化非常小的环境下,则可以不必特别关注电容器的温度特性.。

电解电容的型号2009-10-07 11:33本站整理佚名我要评论（0）我要去社区论坛-> 电解电容的型号电解电容常见的容值有1uf, 10uf, 2.2uf, 4.7uf, 22uf, 100uf, 470uf, 220uf,330uf,1000uf,1500uf,2200uf,3300uf,4700uf,6800uf等。

其耐压值有:5V,15V,25V,47V,50V,63v,250V,330V,400v,450V,1000 V,等。

电解电容常用型号：25YK1000 10YK220 25YK220 25YK1000 25YK2200铝电解电容的型号：CD11C CD71 CD268 CD11G CD71 CD11 CD91 CD293 CD288 CD17S CD11CX CD71C常见的大容量电解电容型号有：400v560uF电容,400v680uF电容,400v820uF电容,400v1000uF电容,400v2200uF电容400v2400uF电容,400v2700uF电容,400v3300uF电容,400v4700uF电容,400v5600uF电容,400v6800uF电容,400v8200uF电容,400v10000uF电容,400v12000uF铝电解电容,400v15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电容,250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,200V560uF电容,200V680uF电容,200V820uF电容,200V1000uF电容,200V2200uF电200V2400uF电容,200V2700uF电容,200V3300uF电容,200V4700uF电容,200V5600uF电容,200V6800uF电容,200V8200uF电容,200V10000uF电容,200V12000uF铝电解电容,200V15000uF电容,630V560uF电容,630V680uF电容,630V820uF电容,630V1000uF电容,630V2200uF电容,630V2400uF电容,630V2700uF电容,63V3300uF电容,63V4700uF电容,63V5600uF电容,63V6800uF电容,63V8200uF电容,63V10000uF电容,63V12000uF铝电解电容,63V15000uF电容,60V560uF电容,60V680uF电容,60V820uF电容,60V1000uF电容,60V2200uF电容,60V2400uF电容,60V2700uF电解电容,器60V3300uF电容,60V4700uF电容,60V5600uF电容,60V6800uF电容,60V8200uF电解电容,器60V10000uF电容,60V12000uF铝电解电容,器60V15000uF电容,550V560uF电容,550V680uF电容,550V820uF电容,550V1000uF电容,550V2200uF电容,550V2400uF电550V2700uF电容,550V3300uF电容,550V4700uF电解电容,器550V5600uF电容,550V6800uF电容,550V8200uF电容,550V10000uF电容,550V12000uF铝电解电容,550V15000uF电容,450V560uF电450V680uF电容,450V820uF电容,450V1000uF电解电容,器450V2200uF电容,450V2400uF电容,450V2700uF电容,450V3300uF电容,450V4700uF电解电容,器450V5600uF电容,450V6800uF电容,450V8200uF电容,450V10000uF电容,450V12000uF铝电解电容,450V15000uF电容,250V560uF电容,250V680uF电容,250V820uF电容,250V1000uF电容,250V2200uF电容,250V2400uF电容,250V2700uF电解电容,器250V3300uF电容,250V4700uF电容,250V5600uF电容,250V6800uF电容,250V8200uF电容,250V10000uF电容,250V12000uF铝电解电容,250V15000uF电容,500V560uF电容,500V680uF电容,500V820uF电容,500V1000uF电容,500V2200uF电容,500V2400uF电容,500V2700uF电容,500V3300uF电容,500V4700uF电容,500V5600uF电容,500V6800uF电容,500V8200uF电容,500V10000uF电容,500V12000uF铝电解电容,500V15000uF电容。

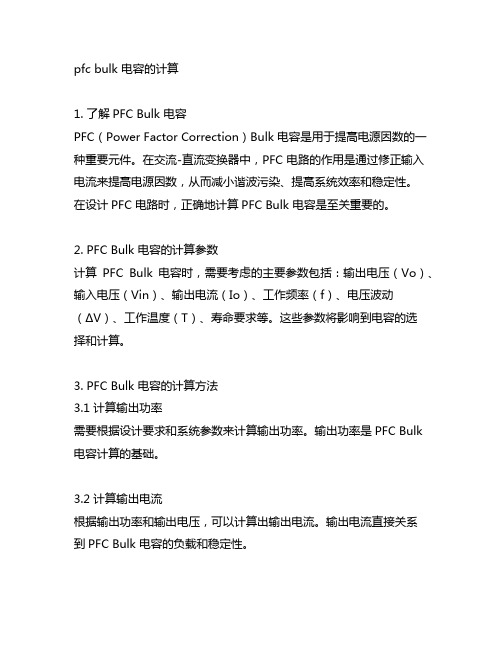

pfc bulk 电容的计算1. 了解PFC Bulk 电容PFC（Power Factor Correction）Bulk 电容是用于提高电源因数的一种重要元件。

在交流-直流变换器中，PFC 电路的作用是通过修正输入电流来提高电源因数，从而减小谐波污染、提高系统效率和稳定性。

在设计PFC 电路时，正确地计算PFC Bulk 电容是至关重要的。

2. PFC Bulk 电容的计算参数计算PFC Bulk 电容时，需要考虑的主要参数包括：输出电压（Vo）、输入电压（Vin）、输出电流（Io）、工作频率（f）、电压波动（ΔV）、工作温度（T）、寿命要求等。

这些参数将影响到电容的选择和计算。

3. PFC Bulk 电容的计算方法3.1 计算输出功率需要根据设计要求和系统参数来计算输出功率。

输出功率是PFC Bulk 电容计算的基础。

3.2 计算输出电流根据输出功率和输出电压，可以计算出输出电流。

输出电流直接关系到PFC Bulk 电容的负载和稳定性。

3.3 计算输入电流根据输入电压和输出功率，可以计算出输入电流。

输入电流的波形和稳定性对PFC Bulk 电容的选择和计算有显著影响。

3.4 计算容量和电压需求根据输出电流和输入电流的波形性质，可以计算出PFC Bulk 电容的容量需求和工作电压需求。

合理的电容容量和工作电压是保证系统PFC 性能和稳定性的关键。

4. PFC Bulk 电容的选型4.1 考虑工作温度和寿命在选择PFC Bulk 电容时，需要考虑其在不同工作温度下的性能和寿命要求。

高温环境下的电容性能可能会受到影响，因此需要选择能够适应工作环境的电容。

4.2 考虑电容的频率特性PFC Bulk 电容在不同频率下的性能也是需要考虑的因素。

频率特性对于PFC系统的稳定性和效率有重要影响，因此需要选择适合工作频率的电容。

4.3 考虑输入电压波动在实际工作中，输入电压的波动可能会对PFC Bulk 电容产生影响，因此需要选择能够承受一定电压波动的电容。

教你如何选择最优的190W纤薄PFC电源段方案
大多数功率因数校正(PFC)电源段采用临界导电模式(CrM)工作，这种模
式控制电感电流从零跃升至期望的峰值电平，然后又降至零。

由于这种模式
依赖于电流周期的时长，故开关频率以交流线路电流需求的函数形式变化。

不利的是，功率需求较低时，从交流线路流入的电流较小，开关频率“飙升”。

这样一来，采用大电感就是将开关损耗和干扰降到可接受水平的唯一方式。

 频率钳位临界导电模式(FCCrM)是安森美半导体NCP1606或NCP1631等
控制器嵌入的一种技术。

采用这种模式工作时，在高负载条件下，功率因数
校正段以CrM工作，但在中等负载/轻载条件下( )，限制开关频率以提升能效。

与传统CrM电路相比，FCCrM支持使用更小的电感。

实际上，交错式FCCrM PFC似乎进一步缩减了磁性元件的尺寸及成本。

这些优势在190W低高度电源中得以展现。

 本文基本技术上进一步推进研究，在相同的190W宽主电源输入范围、最
大厚度13mm的应用中探究总体PFC成本问题。

 电感考虑事项表1提出了主要结论。

由于FCCrM钳位开关频率，就不需
要大电感来拉低CrM开关频率范围。

因此，FCCrM大幅减小PFC段电感尺寸，采用交错式FCCrM方案时尤为如此。

事实上，如表1所述，可以选择
下述磁性元件用于190W(输入功率)、宽主电源范围、最大厚度13 mm的电视应用：
 •CrM方案：两个EFD30串联
 •FCCrM方案：单个EFD30
 •交错式FCCrM方案：两个EFD20(每个支路一个)。
