电容品牌介绍及常识日本三大名牌电容（Rubycon，NCC，Nichicon介绍1.日本红宝石（ Rubycon）：日本最高品质专业铝质电解电容器制造厂之一，拥有50年专业制造经验。
RUBYCON铝质电解电容品种繁多，用途广泛。
其涉及行业：医疗器械、闪光灯、电子节能灯、电子整流器、电能表、通讯产品、开关电源、家用电器等诸多行业。
它与日本的同类名牌产品相比，具有低阻抗、高纹波、长寿命等特点，特别适用于可靠性、稳定性方面都要求较高的电子线路中。
2.日本NCC(Nippon Chemi-Con)NIPPON CHEMI-CON是日本三大电解电容器品牌之一。
日本贵弥功株式会社(以下简称为“日本贵弥功”,也被称为"嘉美工")自1931年创业以来，以开发铝电解电容器为出发点，并在这此基础上展开了各种电子元器件的开发工作。
目前在全球的市场占有率第一。
市场上的叫法很多，有黑金刚，嘉美工，NCC, 贵弥功等众多不同叫法。
凭借着它的：系列全，小体积，耐高温，长寿命，高可靠性等众多优点深受广大用户的好评。
嘉美工产品广泛应用于通信，电源，照明，主板，工业，汽车电子，数码产品等等。
3.日本Nichicon(尼吉康)Nichicon（尼吉康），俗称蓝宝石电容，成立于1950年。
是日本三大电容制造商之一，在全球电容技术领域里，一直雄居世界领先地位。
秉承为客户“创造有价值的产品”经营理念，凭借半个多世纪在电容领域的深厚造诣，可为全球用户提供一流的电容产品。
在提升企业竞争力和顾客满意度的同时，兼顾环保和社会贡献等责任。
Nichicon产品范围主要是电解电容器、包括引线电解电容器、贴片电解电容器、固体钽电解电容器、电气双层电容器.另还有薄膜电容器、正温度系数热敏电阻器等。
其产品广泛应用于汽车电子、变频器、数控伺服、通讯设备、数字家电等行业。
面对21世纪的电子工业，在更复杂、更密集、更精细的PCB设计中要求电子元器件拥有更高性能、更高可靠性。

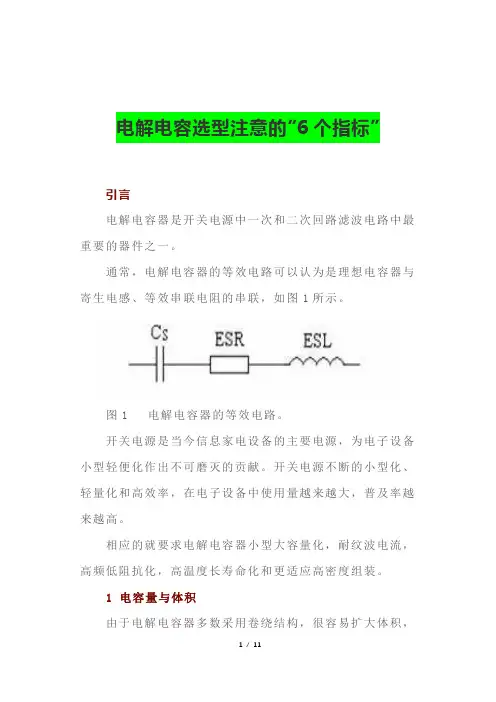

电解电容选型注意的“6个指标”引言电解电容器是开关电源中一次和二次回路滤波电路中最重要的器件之一。
通常，电解电容器的等效电路可以认为是理想电容器与寄生电感、等效串联电阻的串联，如图1所示。
图1 电解电容器的等效电路。
开关电源是当今信息家电设备的主要电源，为电子设备小型轻便化作出不可磨灭的贡献。
开关电源不断的小型化、轻量化和高效率，在电子设备中使用量越来越大，普及率越来越高。
相应的就要求电解电容器小型大容量化，耐纹波电流，高频低阻抗化，高温度长寿命化和更适应高密度组装。
1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。
但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。
在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。
利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。
结果，使电源的体积庞大，难以用于小型化的电子设备。
为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。
另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。
2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。
就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。
但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。
出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。
电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。
电解电容的选择原则铝电解电容器电路设计要点1）在确认使用及安装环境时，作为按铝电解电容器样本设计说明书上所规定的额定性能范围内使用的电容器，应避免在下述情况下使用：1. a. 高温（温度超过最高温度使用）2. b. 过流（电流超过额定纹波电流）3. c. 过压（电压超过额定电压）4. d. 施加反向电压或交流电压。
5. e. 使用于反复多次急剧充放电的电路中。
另：1、在电路设计时，请选用与机器寿命相当的电容器。
2、机器性能有特殊要求时，可与研发人员探讨，制作使用的特殊电容。
2）电容器外壳、辅助引出端子与正、负极以及电路板间必须完全隔离；3）当电容器套管的绝缘不能保证时，在有绝缘性能特定要求的地方请不要使用；4）请不要在下述环境下使用电容器：1. a. 直接与水、盐水及油类接触、或结露的环境；2. b. 充满有害气体的环境（硫化物，H2S，H2SO3，HNO3，CL2，氨水等）；3. c. 置于日照、臭氧、紫外线及有放射性物质的环境；4. d. 振动及冲击条件超过了样本及说明书的规定范围的恶劣环境；5）在设计电容器的安装时，必须确认下述内容：1. a. 电容器正、负极间距必须与线路板孔距相吻合；2. b. 保证电容器防爆阀上方留一定的空间；3. c. 保证电容器防爆阀上方尽量避免配线及安装其他元件；4. d. 电路板上，电容器的安装位置，请不要有其他配线；5. e. 电容器四周及电路板上尽量避免设计、安装发热元件；6）另外，在设计电路时，必须确认以下内容：a) 温度及频率的变化不至于引起电性能变化；b) 双面印刷板上安装电容器时，电容器的安装位置避免多余的基板孔和过孔；c) 两只以上电容器并联连接时的电流均衡。
电解电容的选用方法和技巧⑴电容选择考虑原则要留足余量, 不能勉强利用, 否则将造成不必要的损坏.主要考虑以下几点：①应根据电路要求选择电容器的类型;②合理确定电容器的电容量及允许偏差;③选用电容器的工作电压应符合电路要求;④优先选用绝缘电阻大、介质损耗小、漏电流小的电容器;⑤应根据电容器工作环境选择电容器。

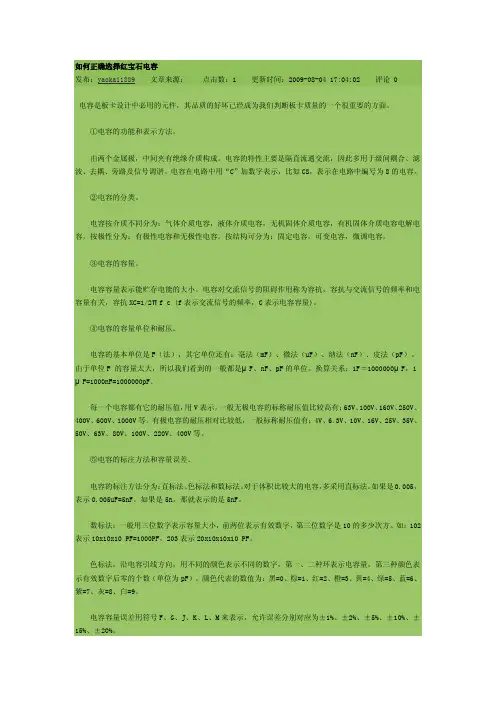

红宝石电容英文名称：Rubycon生产公司：日本RUBYCON CORPORATION。
其是具有四十多年专业生产电解电容的专业公司，生产管理严格，产品质量稳定。
用于生产电解电容的主要原材料铝箔和电解液均为RUBYCON CORPORATION自己研制、生产，有效地保证了产品质量。
RUBYCON作为电解电容国际著名品牌，已在国内的节能灯、镇流器、电表、开关电源等领域产品上广泛使用。
主要电容系列产品：通讯专用系列：贴片电解SEV-40~85℃、SGV（2000小时）-40~105℃电表专用系列：YXA、YXF（高频长寿命）-55~105℃节能灯专用系列：YXA、BXA（1000~12000小时）、BXC（5000~1000小时）、CFX（5000小时）-55！105℃开关电源专用系列：YXA、YXF、YXG、MXR、MXG、MXC、AXW、WXA、ZL、ZLH-40~85℃标准系列：YK、USR -40~85℃在个人电脑和音响领域，使用红宝石电容的产品被广泛的认为是优质的。
★REV系列(85度贴片标准品)、RKV系列(105度贴片高温品):用于数码相机、IC卡电话机、随身听、电话计费器、电脑及DVD板卡、汽车电器等高可靠性的袖珍电子产品中.★ZAV系列(105度贴片超低阻抗品):在电性能上与钽电解电容相当,是贴片钽电解电容的替代品,而成本上远低于钽电解电容.★YK系列(85度普通标准品)、YXA系列(105度高温标准品):应用于家用电器、电脑板卡、仪表、消费类电子产品等,在可靠性高的场合,宜采用YXA系列.★PK系列(85度超小型品)、PX系列(105度超小型品):电性能上分别与YK系列、YXA系列相对应,而体积上比前者缩小了近百分之四十,特别适合用于小体积的电子产品中.★YXF系列(105度长寿命、低阻抗品)YXG系列(105度长寿命、高纹波品):用于开关电源作为输出滤波用,在滤波要求高的场合建议采用YXG系列,长寿命数字电能表建议采用YXF系列.★ZA系列(105度超低阻抗品)、ZL系列(105度高纹波低阻抗品):是YXF、YXG的改进型,在耐纹波的能力上有很大提高,特别适用于军事、航天、航空等领域的开关电源中.★MS5系列(85度普通品)、MH5(105高温品)用于微型电子产品.★BXA系列(105度8000-10000小时长寿命品)、CFX系列(105度5000小时长寿命品):节能灯及电子镇流器专用品.★USR系列(85度针脚基板自立型)、MXR系列(105度过针脚基板自立型):彩电、显示器、空调等电子产品中工频电源部分滤波用.★LSQ系列(85度针脚螺丝锁大电解)、LSW系列(105度螺丝锁大电解):用于大功率工频电源设备中,如:工业变频器、大型不间断电源等等.WXA、AXW系列(105度小型品):小型电源专用品.★WXF系列(105度15MM高基板自立型):PDP、LCD等扁平显示器专用品.1.http://www.rubycon.co.jp/cn/官方网站2./product.asp?BigClassName=红宝石电容红宝石规格书下载。

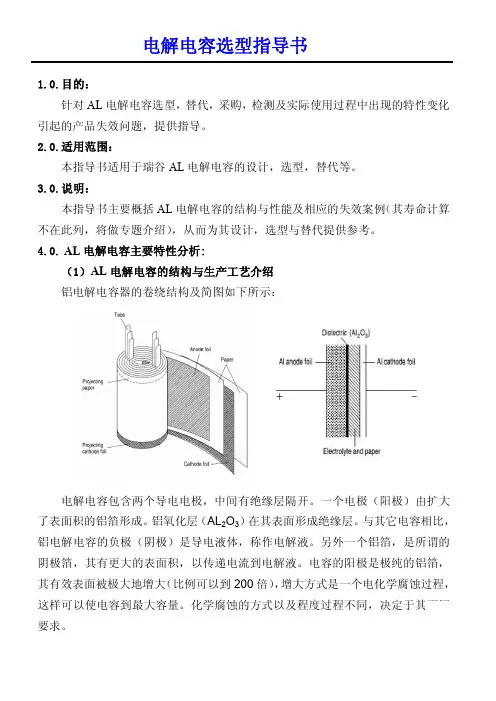

电解电容选型指导书1.0.目的：针对AL电解电容选型，替代，采购，检测及实际使用过程中出现的特性变化引起的产品失效问题，提供指导。
2.0.适用范围：本指导书适用于瑞谷AL电解电容的设计，选型，替代等。
3.0.说明：本指导书主要概括AL电解电容的结构与性能及相应的失效案例（其寿命计算不在此列，将做专题介绍），从而为其设计，选型与替代提供参考。
4.0.AL电解电容主要特性分析:（1）AL电解电容的结构与生产工艺介绍铝电解电容器的卷绕结构及简图如下所示：电解电容包含两个导电电极，中间有绝缘层隔开。
一个电极（阳极）由扩大了表面积的铝箔形成。
铝氧化层（AL2O3）在其表面形成绝缘层。
与其它电容相比，铝电解电容的负极（阴极）是导电液体，称作电解液。
另外一个铝箔，是所谓的阴极箔，其有更大的表面积，以传递电流到电解液。
电容的阳极是极纯的铝箔，其有效表面被极大地增大（比例可以到200倍），增大方式是一个电化学腐蚀过程，要求。
铝电解电容器的主要生产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫片等，其生产工序主要有：切割、卷绕、含浸、装配、老化、封口、印刷、套管、测量、包装、检验等，以下为其主要生产工艺图：（2）铝电解电容器的主要电学性能参数1.额定电压V R：是设计电容时设计的而且表示在电容上的直流电压。
对于铝电解电容，额定电压≤100 V通常叫做低压电容，而额定电压>100 V称作（中）高压电容，常用的额定电压有6.3V，10V，16V，25V，50V，63V，100V，250V，400V，450V，500V，630V等。
2.工作电压V OP：电容可以在额定电压（包含一些叠加成份）下额定工作范围内连续工作。
允许的连续工作电压范围为0V到额定电压之间。
在很短时间内，因阴极铝箔上有一层空气氧化层，电容可以承受不超过1.5 V3.浪涌电压V S：是短时间内可以加在电容上的最大电压，比如一小时内每次一分钟。
