铝电解电容型号及选用方法 (1)

铝电解电容选型指导书（1）AL电解电容的结构与⽣产⼯艺介绍铝电解电容器的卷绕结构及简图如下所⽰：电解电容包含两个导电电极，中间有绝缘层隔开。

⼀个电极（阳极）由扩⼤了表⾯积的铝箔形成。

铝氧化层（AL2O3）在其表⾯形成绝缘层。

与其它电容相⽐，铝电解电容的负极（阴极）是导电液体，称作电解液。

另外⼀个铝箔，是所谓的阴极箔，其有更⼤的表⾯积，以传递电流到电解液。

电容的阳极是极纯的铝箔，其有效表⾯被极⼤地增⼤（⽐例可以到200倍），增⼤⽅式是⼀个电化学腐蚀过程，这样可以使电容到最⼤容量。

化学腐蚀的⽅式以及程度过程不同，决定于其不同要求。

铝电解电容器的主要⽣产原材料为：阳极箔、阴极箔、电解纸、电解液、导箔、胶带、盖板、铝壳、套管、垫⽚等，其⽣产⼯序主要有：切割、卷绕、含浸、装配、⽼化、封⼝、印刷、套管、测量、包装、检验等，以下为其主要⽣产⼯艺图：（2）铝电解电容器的主要电学性能参数1.额定电压VR：是设计电容时设计的⽽且表⽰在电容上的直流电压。

对于铝电解电容，额定电压≤100 V通常叫做低压电容，⽽额定电压>100 V称作（中）⾼压电容，常⽤的额定电压有6.3V，10V，16V，25V，50V，63V，100V，250V，400V，450V，500V，630V等。

2.⼯作电压VOP：电容可以在额定电压（包含⼀些叠加的成分）下额定⼯作范围内连续⼯作。

允许的连续⼯作电压范围为0V到额定电压之间。

在很短时间内，因阴极铝箔上有⼀层空⽓氧化层，电容可以承受不超过1.5 V 的反向电压。

3.浪涌电压VS：是短时间内可以加在电容上的最⼤电压，⽐如⼀⼩时内5次，每次⼀分钟。

IEC60384-4定义浪涌电压如下：如果 VR ≤ 315 V，VS= 1.15VR，如果VR> 315 V，VS= 1.10VR。

4.额定容量CR：是电容设计和标⽰的交流电容值。

CR是由(IEC 60384-1 and IEC60384-4)规定的特殊标准来测得的，对于电解电容⼀般测试条件为2倍⼯频（100HZ或120HZ），室温。

铝电解电容规格参数
铝电解电容的规格参数主要包括静电容量、工作电压、温度、等效串联电阻（ESR）
等。

1.静电容量：这是电容器能够储存的电荷量，单位通常为微法（uF）。

静电容量的大
小决定了电容器的储能能力。

2.工作电压：电容器在工作时所能承受的最大电压，也称为额定电压。

如果电容器在
工作时电压超过这个值，可能会导致电容器损坏。

3.温度：电容器的工作温度范围，以及在此范围内的性能变化。

常见的铝电解电容温
度大多为85℃、105℃。

在高温条件下（例如纯甲类功放），应优选105℃标称的电容。

4.等效串联电阻（ESR）：电容器内部的电阻，会影响电容器的充放电性能。

ESR越
低，电容器的性能越好。

ESR与电容器的容量、电压、频率及温度都有关。

当额定电压固定时，容量愈大ESR愈低。

当容量固定时，选用高额定电压的品种可以降低ESR。

此外，铝电解电容的外形结构尺寸也是重要的规格参数，包括高度、直径、端子直径等，这些参数对于电容器的安装和使用都有影响。

总的来说，铝电解电容的规格参数是选择和使用电容器时需要考虑的重要因素，应根据具体的应用需求和电路条件来选择合适的电容器。

各种型号的铝电解电容器应用CD60型：CD60型铝电解电容器，70℃，非固体电解液，采用金属外壳，单向双焊片引出端，应用于50（60）HZ的单向交流电动机上做启动用，使电动机在较低的起动电流下能得到较高的转距。

单向电机主要应用在电冰箱，木工电刨，潜水泵，及一些机械电子设备中，他的前景比较广阔。

CD288型：CD288型铝电解电容器，85℃圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，有压力释放装置，可用于印制板，可用于彩色电视接收机或其他电子设备。

CD110/CD110X型：CD110/CD110X型铝电解电容器，85℃普通品/85℃普通品小体积，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，计算机，通讯设备和其他电子控制设备。

CD263/CD263X型：CD263/CD263X型铝电解电容器，105℃普通品/105℃缩体，圆柱型，金属外壳，单向引出，有极性，带有绝缘套管，D≥8mm有压力释放装置，可用于印制板，可用于彩色电视接收机，电子节能灯或其他电子设备。

CD17型CD17型铝电解电容器，55℃圆柱型，金属外壳，单向引出，引出方式为焊片式，带有绝缘套管，有压力释放装置，可用于印制板。

CD17型铝电解电容器，内部结构特殊，与普通铝电解电容器比较，具有体积甚小，电性能指标相当高等特点，它主要是摄影设备的内藏式闪光灯电路中，另外，该产品也可用于点焊，磁化电源，电磁形成，放电加工，汽车指示灯，电梯过度控制等。

CD117H型：CD117H型铝电解电容器，105℃低漏电，金属外壳，单向引出，带有绝缘套管，有极性，防暴方式分底壳防暴和橡皮圈防暴两种。

该产品具有漏电小，损耗角正切值小，性能稳定特点，可用于彩电，复印机，录象机，电脑主板中，产品尺寸基本符合彩电各彩电用低压产品要求，尽量考虑到各种整机的通用性。

CD11H型：CD11H型铝电解电容器，105℃，圆柱型，金属外壳，单向引出，带绝缘外套，有极性，有压力释放装置，适用与印制板线路。

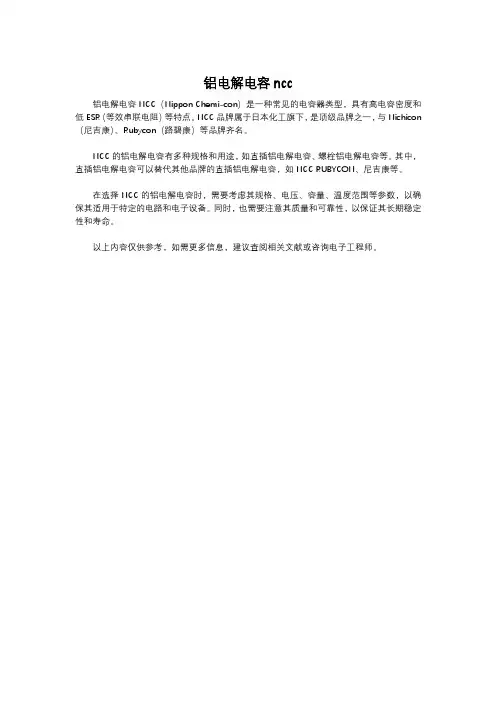

铝电解电容ncc
铝电解电容NCC（Nippon Chemi-con）是一种常见的电容器类型，具有高电容密度和低ESR（等效串联电阻）等特点。

NCC品牌属于日本化工旗下，是顶级品牌之一，与Nichicon （尼吉康）、Rubycon（路碧康）等品牌齐名。

NCC的铝电解电容有多种规格和用途，如直插铝电解电容、螺栓铝电解电容等。

其中，直插铝电解电容可以替代其他品牌的直插铝电解电容，如NCC RUBYCON、尼吉康等。

在选择NCC的铝电解电容时，需要考虑其规格、电压、容量、温度范围等参数，以确保其适用于特定的电路和电子设备。

同时，也需要注意其质量和可靠性，以保证其长期稳定性和寿命。

以上内容仅供参考，如需更多信息，建议查阅相关文献或咨询电子工程师。

电解电容型号及参数一、电解电容简介电解电容是一种极性电容器，由铝箔或钨箔作为正极，导电液体或固态半导体材料作为负极。

因其具有大容量、小体积、低成本等优点，在各种电子设备中广泛应用。

二、电解电容分类根据不同的制造工艺和用途，电解电容可以分为以下几类：1. 铝电解电容：采用铝箔作为正极，导体液体或半导体材料作为负极。

常用于各种家庭音响设备和计算机主板上。

2. 钽金属固态电解电容：采用钽金属作为正极，固态半导体材料作为负极。

具有高频特性好、ESR低等优点，适合于高端音频设备和通信设备中使用。

3. 有机固态铝电解电容：采用有机聚合物作为负极材料，具有大功率密度、长寿命等优点，在汽车行业和航空航天领域得到广泛应用。

三、参数说明1. 容量（C）：即存储能量的大小，单位为法拉（F）。

通常情况下，电解电容的容量在微法至数百毫法之间。

2. 工作电压（WV）：即电容器所能承受的最大电压，单位为伏特（V）。

超过工作电压的电压会导致电解液体蒸发或者负极材料烧毁。

3. 电阻值（ESR）：即交流内阻，单位为欧姆（Ω）。

ESR越小，说明电容器的性能越好，反之则性能较差。

4. 温度系数：即温度对容量变化的影响程度。

温度系数越小，说明在不同温度下容量变化较小，性能更加稳定。

5. 寿命：指电容器正常工作时间。

通常情况下，铝电解电容寿命为2000小时左右，而钽固态电解电容寿命可达到100000小时以上。

四、常见型号1. 铝电解电容型号：常见型号有ELNA RFS、Rubycon ZLH等。

其中ELNA RFS系列是一款高品质铝箔固态液体导体材料组成的产品，具有大功率密度和低ESR等优点。

2. 钽金属固态电解电容型号：常见型号有Kemet T495等。

其中Kemet T495系列是一款高性能钽金属固态电解电容，具有低ESR、高频特性好、寿命长等优点。

3. 有机固态铝电解电容型号：常见型号有Panasonic ZS、Nichicon PC等。

铝电解电容常规型号铝电解电容常规型号85℃—125℃电容器、4V-2000V*0.1UF-680000UF电解电容器、法拉电容、低漏电电容、⾼压⾼容量电容、⾼频低阻电容、急充放电电容；PET电解电容；6P环保电解电容；卧式轴向电解电容；耐温长寿命电容器；⽜⾓型电解电容器；螺栓型电解电容器；超⼩型电解电容器；NP卧式电解电容器；SA卧式电解电容器；NP⽴式电解电容器；⼤型⽜⾓电解电容器；汽车系列电解电容器；军⼯电解电容；军⼯级别电解电容；军⼯品电解电容；优质电解电；并联电容器；滤波电容；⽀撑电容；薄膜电容,储能电容、电焊机电容、变频器电容、LED⽤、贴⽚电容、模块电容；定做各类：特⼤型⽆极性电容、特殊规格电容、超⼤电容。

⾃主产品：A-CAP铝电解电容器代理品牌：⽇⽴HCG系列、⽇⽴螺栓型电解电容、⿊⾦刚电容、EPCOS铝电解电容器，CDE电容、RUBYCON电容（红宝⽯电容）韩国三和等。

400V|1000UF电容电解电容400V|1000u电容器铝电解电容400V|1200UF电容电解电容400V|1200u电容器铝电解电容400V|1500UF电容电解电容400V|1500u电容器铝电解电容400V|1800UF电容电解电容400V|1800u电容器铝电解电容400V|2200UF电容电解电容400V|2200u电容器铝电解电容400V|2700UF电容电解电容400V|2700u电容器铝电解电容400V|3300UF电容电解电容400V|3300u电容器铝电解电容400V|3900UF电容电解电容400V|3900u电容器铝电解电容400V|4700UF电容电解电容400V|4700u电容器铝电解电容400V|5600UF电容电解电容400V|5600u电容器铝电解电容400V|6800UF电容电解电容400V|6800u电容器铝电解电容400V|8200UF电容电解电容400V|8200u电容器铝电解电容400V|10000UF电容电解电容400V|10000u电容器铝电解电容420V330uF电容电解电容450V100uF电容电解电容450V130uF电容电解电容450V150uF电容电解电容450V220uF电容电解电容450V330uF电容电解电容450V390uF电容电解电容450V470uF电容电解电容450V560uF电容电解电容450C|1000UF电容电解电容450V|1000u电容器铝电解电容450C|1200UF电容电解电容450V|1200u电容器铝电解电容450V|1500UF电容电解电容450V|1500u电容器铝电解电容450V|1800UF电容电解电容450V|1800u电容器铝电解电容450V|2200UF电容电解电容450V|2200u电容器铝电解电容450V|2700UF电容电解电容450V|2700u电容器铝电解电容450V|3300UF电容电解电容450V|3300u电容器铝电解电容450V|3900UF电容电解电容450V|3900u电容器铝电解电容450V|4700UF电容电解电容450V|4700u电容器铝电解电容450V|5600UF电容电解电容450V|5600u电容器铝电解电容450V|6800UF电容电解电容450V|6800u电容器铝电解电容450V|8200UF电容电解电容450V|8200u电容器铝电解电容450V|10000UF电容电解电容450V|10000u电容器铝电解电容450V|12000UF电容电解电容450V|12000u电容器铝电解电容450V|15000UF电容电解电容450V|15000u电容器铝电解电容。

关于铝电解电容的选择方法和要点电路系统性能的稳定可靠，与选用的元器件参数、等级、质量等密切相关。

设计师应针对产品应用环境以及电性能的要求，准确提出对元件参数的具体要求，包括标称值、精度和误差要求、稳定性要求、温度范围要求、安装尺寸以及与电路性能密切相关的其它要求。

因在所有的被动元件中，铝电解电容的失效率最高，所以选型尤为重要。

铝电解电容选型要点：容量，耐压，温度范围，元件封装形式与尺寸纹波电流、纹波电压漏电流、ESR、散逸因数、阻抗/频率特性电容寿命实际需要、性能和成本等综合考量电子元件技术网通过调查工程师在铝电解选型和应用中碰到的问题提出，要关注耐压、容量、温度和尺寸几个参数，也要注意铝电解电容对整个电路的稳定性问题。

铝电解电容是以经过蚀刻的高纯度铝箔作为阳极，以浸有电解液的薄纸或布做阴极构成的极性电容器。

优点：容量大、耐压高、价格便宜缺点：漏电流大、误差大、稳定性差、寿命随温度的升高下降很快数字电路中使用的铝质电解电容一般用于电源平滑滤波，除容量、耐压、容量误差、工作温度、封装尺寸等熟知的参数外，还有儿个有关电容器品质的重要参数，包括损耗角正切、漏电流、等效串联电阻ESR、允许的纹波电流、使用寿命等。

这些参数不标在成品封装外皮上，只在产品规格书中体现的，但这些参数有可能是关系电路性能的关键。

容量和额定工作电压铝电解电容本体上标有的容量和耐压，这两个参数是很重要，是选用电容最基本的内容。

在实际电容选型中，对电流变化节奏快的地方要用容量较大的电容，但并非容量越大越好，首先，容量增大，成本和体积可能会上升，另外，电容越大充电电流就越大，充电时间也会越长。

这些都是实际应用选型中要考虑的。

额定工作电压：在规定的工作温度范围内，电容长期可靠地工作，它能承受的最大直流电压。

在交流电路中，要注意所加的交流电压最大值不能超过电容的直流工作电压值。

常用的固定电容工作电压有6.3V、10V、16V、25V、50V、63V、100V、2500V、400V、500V、630V。

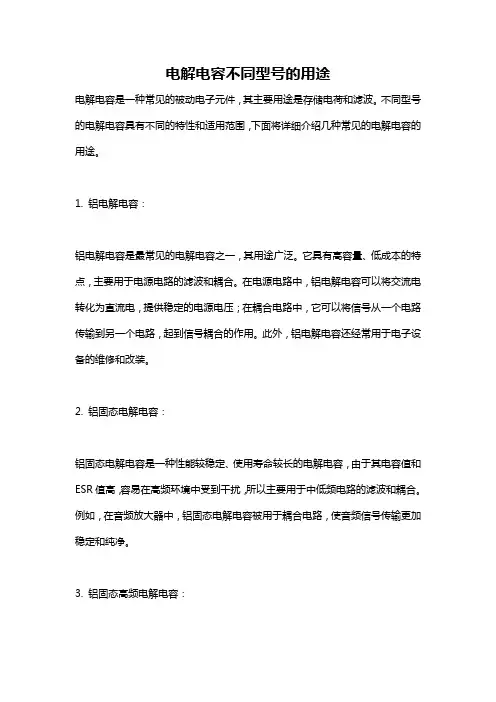

电解电容不同型号的用途电解电容是一种常见的被动电子元件，其主要用途是存储电荷和滤波。

不同型号的电解电容具有不同的特性和适用范围，下面将详细介绍几种常见的电解电容的用途。

1. 铝电解电容：铝电解电容是最常见的电解电容之一，其用途广泛。

它具有高容量、低成本的特点，主要用于电源电路的滤波和耦合。

在电源电路中，铝电解电容可以将交流电转化为直流电，提供稳定的电源电压；在耦合电路中，它可以将信号从一个电路传输到另一个电路，起到信号耦合的作用。

此外，铝电解电容还经常用于电子设备的维修和改装。

2. 铝固态电解电容：铝固态电解电容是一种性能较稳定、使用寿命较长的电解电容，由于其电容值和ESR值高，容易在高频环境中受到干扰，所以主要用于中低频电路的滤波和耦合。

例如，在音频放大器中，铝固态电解电容被用于耦合电路，使音频信号传输更加稳定和纯净。

3. 铝固态高频电解电容：铝固态高频电解电容主要用于高频电路中，其特点是容载大量电荷、低ESR值和极低的耐压值。

由于高频电路对电容器的要求比较高，需要具有良好的频率响应和低损耗，所以铝固态高频电解电容成为合适的选择。

它常被应用于无线通信设备、高频调制解调器和无线电发射器等。

4. 有机电解电容：有机电解电容是一种新型的电解电容，具有高频率响应，低ESR值和良好的热稳定性。

由于其特性和性能优势，有机电解电容常被应用于电子产品的数字和模拟电路中。

例如，移动通信设备、计算机主板和高效率电源转换器等。

此外，在汽车电子、医疗设备和航空航天电子等行业中，有机电解电容也被广泛应用。

5. 钽电解电容：钽电解电容是一种容值较小但电容性能较好的电解电容，其由于高稳定性和低ESR值，非常适合用于数字电子设备和高速电路中。

比如，在信息技术领域中，钽电解电容被广泛应用于笔记本电脑、平板电脑和智能手机等移动设备中。

此外，钽电解电容还可以用于高精密测量仪表和工业控制设备等。

综上所述，电解电容具有多种不同型号和特性，适用于不同的电子电路和应用领域。

电解电容常用参数及选型方法电解电容是一种常见的电子元件，广泛应用于电子产品、电路板、通信设备等领域。

电解电容的选型与参数选择是设计工程师需要考虑的重要问题，本文将从常用参数和选型方法两个方面进行详细介绍。

一、电解电容的常用参数电解电容的常用参数可以分为以下几个方面：1. 额定电压（Rated Voltage）：电解电容的额定电压是指在标准工作温度下，电容器可连续承受的最高电压。

根据电解电容的额定电压选择，应该保证选用的电解电容额定电压大于或等于设计电路中最大工作电压。

2. 容量（Capacitance）：电解电容的容量是指它存储电荷的能力，单位为法拉（F）。

一般来说，电解电容容量越大，存储的电荷能力越强。

3. 耐久时间（Endurance）：电解电容的耐久时间是指它在额定温度和额定电压下，能够正常工作的时间。

耐久时间越长，表示电解电容的寿命和可靠性越高。

4. 串联电阻（Equivalent Series Resistance，ESR）：电解电容的串联电阻是指电容器模型等效电路中的电阻部分。

串联电阻越小，电解电容的效果和性能越好。

5. 百分比容差（Percentage of Capacitance Tolerance）：百分比容差表示电解电容的实际容量与额定容量之间的允许误差范围。

容差越小，表示电解电容的稳定性和精度越高。

6. 工作温度范围（Operating Temperature Range）：工作温度范围是指电解电容能够正常工作的温度范围。

根据实际应用环境选择工作温度范围合适的电解电容。

二、电解电容的选型方法1.根据使用场景选择电解电容的额定电压。

根据设计电路中最大工作电压，选择额定电压大于或等于该电压的电解电容。

2.根据需要的容量选择电解电容。

根据设计电路中对电容容量的需求，选择符合该要求的电解电容。

同时要考虑到电解电容的可靠性和寿命。

3.根据系统的功耗和工作温度选择电解电容的耐久时间。

根据系统的功耗和工作温度，选择耐久时间符合要求的电解电容。
