奥的斯电梯调试培训讲解

奥的斯电梯调试资料，LCB-II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。

二、电机自整定(请注意下面所述自整定方法均在主机空载情况下进行!电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。

)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电)。

首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位。

切记：参数复位后，必须先保存一遍。

菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1.参数的输入：(1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=** A(电机额定电流)φRated Speed=** rpm(电机额定转速)φPole Pairs=** (注意：此值是极对数)φTorque Constant=** (额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出)φStator resist=0(定子电阻，设为0，由自整定得出)φlss inductance=0(阻抗，设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2.电机的整定以上参数设定完毕后，进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后，闭合控制柜内CP3,CP4开关，短接TOMCB JP5.7和5.8，再短接TOMCB JP8.1(使能)和JP8.5(COM)，按下绿色I键，电机便开始自整定。

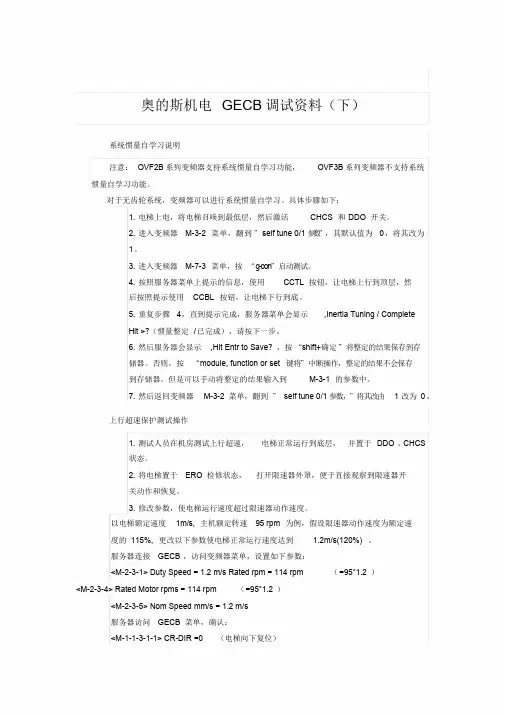

奥的斯机电GECB调试资料（下）系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能。

对于无齿轮系统，变频器可以进行系统惯量自学习。

具体步骤如下：1. 电梯上电，将电梯召唤到最低层，然后激活CHCS 和DDO 开关。

2. 进入变频器M-3-2 菜单，翻到”self tune 0/1参数”，其默认值为0，将其改为1。

3. 进入变频器M-7-3 菜单，按“g-oon”启动测试。

4. 按照服务器菜单上提示的信息，使用CCTL 按钮，让电梯上行到顶层，然后按照提示使用CCBL 按钮，让电梯下行到底。

5. 重复步骤4，直到提示完成，服务器菜单会显示,Inertia Tuning / CompleteHit >?（惯量整定/已完成），请按下一步。

6. 然后服务器会显示,Hit Entr to Save? ，按“shift+确定”将整定的结果保存到存储器。

否则，按“module, function or set 键将”中断操作，整定的结果不会保存到存储器。

但是可以手动将整定的结果输入到M-3-1 的参数中。

7. 然后返回变频器M-3-2 菜单，翻到”self tune 0/1参数，”将其改由 1 改为0。

上行超速保护测试操作1. 测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO 、CHCS状态。

2. 将电梯置于ERO 检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复。

3. 修改参数，使电梯运行速度超过限速器动作速度。

以电梯额定速度1m/s, 主机额定转速95 rpm 为例，假设限速器动作速度为额定速度的115%, 更改以下参数使电梯正常运行速度达到 1.2m/s(120%) 。

服务器连接GECB ，访问变频器菜单，设置如下参数：<M-2-3-1> Duty Speed = 1.2 m/s Rated rpm = 114 rpm （=95*1.2 ）<M-2-3-4> Rated Motor rpms = 114 rpm （=95*1.2 ）<M-2-3-5> Nom Speed mm/s = 1.2 m/s服务器访问GECB 菜单，确认：<M-1-1-3-1-1> CR-DIR =0 （电梯向下复位）8.上下检修运行电梯，确认检修运行正常后，将电梯停在脱离1LS 区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。

奥的斯电梯3200调试资料2电梯运行方向全都的钢丝绳滑移太大。

2101 PSR Big neg slip 与电梯运行方向相反的钢丝绳滑移太大。

2102 PSR Pos mes flt PVT 读取的位置已位于平层区, 但DZ 未有输入, 应检查光电.2103 PSR Inv FLOOR COUNT 无效的楼层计数，楼层计数与实际井道楼层数不全都，或者超出最高或最低楼层的限制。

一般发生于断电后轿厢位置被移动, 再次送电后即有此故障.2104 PSR Inv raw pos PVT 脉冲数发生特别转变, 检查PVT 及MCSS 与DBSS 连线.2105 PSR DZ error DZ 输入信号错误2106 PSR DZ1 error DZ1 输入挨次错误2107 PSR DZ2 error DZ2 输入挨次错误2108 PSR 1LS error 1LS 输入挨次错误。

电梯停在底层，DZ 动作而没有1LS 信号，或者1LS 信号在1LS 开关之前动作。

也有可能1LS 和2LS 同时动作。

2109 PSR 2LS error 1,2 2LS 输入挨次错误。

电梯停在底层，DZ 动作而没有2LS 信号，或者2LS 信号在2LS 开关之前动作。

也有可能1LS 和2LS 同时动作。

注1 ：电梯执行了紧急停止。

注2 ：假如故障次数超过允许再试的设定次数（安装参数设定），系统运行将会终止。

故障来源：OCSS 通讯故障代码服务器显示说明2304 OCSS comm. error OCSS 通讯错误。

故障来源：DISS/ADISS 通讯故障代码服务器显示说明2404 DCSS comm. error DCSS 通讯错误。

故障代码服务器显示说明2505 DBSS comm. error MCSS 和DBSS 的通讯超时，或者输出缓冲器溢出。

故障来源：曲线发生器故障代码服务器显示说明2600 PGE overshoot 电梯冲过停层位置, 与加速度, 加加速度过高有关.2601 PGE synchron err 曲线同步错误. 一旦有此故障发生, 应更换MCSS 板.2602 PGE FXG timeout 在4 秒内未完成平层动作, 可能是参数GAIN FIXED POSCT 过小.故障来源：运行规律状态故障代码服务器显示说明2700 DBSS rdy/brk DBSS 状态不正常, 应检查DBSS 记录.2701 DBSS ready timeout 在运行驱动状态" PREPARE TO RUN '或复位后5 秒钟，驱动器未预备运行，超时故障。

奥的斯电梯DO3000门机简单快捷调试方法一.更换门机后高级调试步骤：1.门机上电打开变频器开关，如果变频器上的电源指示灯亮，则变频电源正常。

2.输入密码进入菜单 3311，翻到最后Password 参数，输入密码4321，按服务器蓝键加确键后再输入密码8888，按服务器蓝键加确键。

注:更换电机或者更换变频器后，电机参数需要重新设置。

二.门机调试步骤1、进入菜单 3311，把运行模式 Run comand source 更改为0。

步骤2、进入菜单 3312，把 Feedback mode 更改为0。

步骤3、进入菜单3313 更改第一个参数“Rated Power”可以选择电机类型。

注：必须严格按照以上步骤进行，若没有进行步骤1和2，直接自学习的话，门机可能会不正常，必须断电（等待电源灯完全熄灭）上电后才能正常。

三、定位学习注:更换电机或者更换变频器后，电机参数需要重新设置。

1、进入菜单3311，把运行模式Run comand source更改为0，0 的情况下，把门拉到门区中间。

2、进入菜单3313 更改第一个参数“Rated Power”可以选择电机类型，常见门电机额定功率Rated Power 设置为43.5 为2.3N·M 电机，设置为94.3 为 5.0N·M 电机。

3、服务器按332蓝键加确键，门会稍微动一个距离（大概两公分左右，如果门没有动，则用手把门换一个位置重新定位），表示定位完成。

四、门宽学习1、服务器进入菜单334蓝键加确键，进行自学习。

2、学习过程中，先关门到位，在开门到位，在关门到位。

3、如先开门，说明方向不对，可更改M3311Rotate dir1/0。

4、学习没有报故障说明学习成功。

5、先将M3312，把Feedback mode 更改为1后,在将M3311，把运行模式Run comand source 更改为6。

（注各厂家不一样）门机演示运行：1、进入菜单3312，确认Feedback 参数是否为0，如果不为0，则更改为0。

X O E CACD2-MRL 培训资料产品开发中心X O E C目录◆ Part1: ACD2 MRL 总体介绍...........................3 ◆ Part2: 主要参数设置及故障处理...................12 ◆ Part3: RBI 操作介绍....................................29 ◆ Part4:软件升级操作....................................37 ◆ Part5: SPBCII 介绍.....................................44 ◆ Part6: 附录.. (50)X O E CPart1: ACD2 MRL 总体介绍X OE CGeN2 Regen 发展过程OH-CONB604MRLACD2-MRLGeN2 Regen 电梯目前涵盖了2种控制系统： 1.OH-CONB604MRL （2010年之前） 2.ACD2-MRL （2010年之后）X O E CACD2-MRL 设计概念✓ 无机房电梯✓ 控制柜+E&I Panel+ Regen 变频器系统框图X O E CX O E CACD2-MRL 系统主要电气部件E&I Panel控制柜支架变频器ACD2-MRL 控制柜、E&I Panel 内部布局介绍X O E CSize: 210W x 540H x 90DSize: 320W x 1300H x 160D对讲机ERO SPBC-II主空开照明空开GECB 继电器插件板变压器TB1 电池壳体E&I Panel控制柜保险丝TB2 & SWX O E CACD2-MRL 实物照片X O E CACD2-MRL 配置范围规格V (m/s)1.01.5/1.61.75LD (KG)630(8) 680(9) 800(10) 1000(13)1150(15) 1275(17) 1350(18) 1600(21) 1800(24) 2000(26)产品覆盖到2000kg@1.75m/sX O E CDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/sDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/s630OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402630OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403680OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402680OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403750OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402750OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403800OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402800OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041275OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041275OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041350OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041350OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041600OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041600OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4041800OVFR2B-4041800OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4042000OVFR1A-404OVFR1A-406OVFR1A-406OVFR1A-406JabilBerlin变频器配置情况GECB 配置情况标配国产 ASIAN IO + CP GECB 板，件号KBA26800ABG6关键部件配置情况X O E CPart2: 主要参数设置及故障处理变频器主要参数设置X O E C参见第16页编码器介绍参见第14页主机设参数置介绍参见第18页称重介绍X O E CMotor ModelGen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 1.5T1.5T2.5T 2.5T 5TA5TB5TB41T/50TOtis P/N A*A20220-AV102 AV202AV104 AV204AV302 AV402AV304-AV306 AV404-AV406AS1 AS2 AS3 BD3-1 CONTRACTMotor Type101 102 203 204 393 395 394 90231 SETUP Min Max 设定值*Motor Type100999630/680@/s:101 800/1000@/s:203 630/680@1.5/6m/s:102 800/1000@1.5/6m/s /s:204680@/s:204800/1000@1.75m/s:204 ABA20220 AS1(Motor P/N):393 ABA20220 AS2(Motor P/N):395 ABA20220 AS3(Motor P/N):394 AAA20220BD Motor P/N):902根据载重速度设置根据主机件号设置X O E CParameterUnits 41T-53X141T-56X150T-56X250T-53X2Number of Poles -- 14 14 14 14 Rated Trq Nm 300 300 420 420 Rated Trq I A 16 28 36.2 21.7 Ld mH 52 20 15.5 44 Lq mH 90 29 20 73 ROhm 0.8 0.8 1.6 0.7 T/A Slope % 37.4 40 39 37 T/A Offset A 4.8 9.5 11.6 7.39 Kt Slope 1/kNm 0 0 0 0 Id Saturation A 3 7 5 3.4 Iq Saturation A 16 5 5.3 4 Ld Slope mH/A 0.9 0.2 0.17 0.7 Lq Slope mH/A 0.5 0.33 0.18 1 Lq0 mH 75 32 22 73.8 Lq1 1/mA 0 0 0 0 Lq2 1/mA^2 0 0 0 0 Ld0mH 60 10 10 35.6 Rated Motor rpm 330 576 576 330 Mag err threDeg 20 20 20 20 LRT DC Level PU -- 0.1 0.1 0.1 0.1 LRT mot err eDeg--8888✓AAA20220BD 系列的GeN2 主机参数设置（ M-2-3-4) & Motor Type=902 (M-2-3-1)✓ 以上AAA20220BD 系列的GeN2 主机参数设置是基于变频器软件低于 ***30924CAH 时的设 置方法。

奥的斯电梯调试资料，LCB—II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。

二、电机自整定(请注意！！!下面所述自整定方法均在主机空载情况下进行！电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。

)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电).首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位.切记：参数复位后，必须先保存一遍。

菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1。

参数的输入：（1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=＊＊ A(电机额定电流)φRated Speed=*＊ rpm(电机额定转速）φPole Pairs=＊＊（注意：此值是极对数)φTorque Constant=*＊（额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出）φStator resist=0(定子电阻，设为0,由自整定得出)φlss inductance=0（阻抗,设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2。

电机的整定以上参数设定完毕后,进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后,闭合控制柜内CP3，CP4开关，短接TOMCB JP5.7和5。

X O E CACD2-MRL 培训资料产品开发中心X O E C目录◆ Part1: ACD2 MRL 总体介绍...........................3 ◆ Part2: 主要参数设置及故障处理...................12 ◆ Part3: RBI 操作介绍....................................29 ◆ Part4:软件升级操作....................................37 ◆ Part5: SPBCII 介绍.....................................44 ◆ Part6: 附录.. (50)X O E CPart1: ACD2 MRL 总体介绍X OE CGeN2 Regen 发展过程OH-CONB604MRLACD2-MRLGeN2 Regen 电梯目前涵盖了2种控制系统： 1.OH-CONB604MRL （2010年之前） 2.ACD2-MRL （2010年之后）X O E CACD2-MRL 设计概念✓ 无机房电梯✓ 控制柜+E&I Panel+ Regen 变频器系统框图X O E CX O E CACD2-MRL 系统主要电气部件E&I Panel控制柜支架变频器ACD2-MRL 控制柜、E&I Panel 内部布局介绍X O E CSize: 210W x 540H x 90DSize: 320W x 1300H x 160D对讲机ERO SPBC-II主空开照明空开GECB 继电器插件板变压器TB1 电池壳体E&I Panel控制柜保险丝TB2 & SWX O E CACD2-MRL 实物照片X O E CACD2-MRL 配置范围规格V (m/s)1.01.5/1.61.75LD (KG)630(8) 680(9) 800(10) 1000(13)1150(15) 1275(17) 1350(18) 1600(21) 1800(24) 2000(26)产品覆盖到2000kg@1.75m/sX O E CDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/sDuty(kg)1.0m/s1.5m/s1.6m/s1.75m/s630OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402630OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403680OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402680OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403750OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402750OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403800OVFR2B-402OVFR2B-402OVFR2B-402OVFR2B-402800OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-403900OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031000OVFR2B-403OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-402OVFR2B-403OVFR2B-403OVFR2B-4031150OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041275OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041275OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041350OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041350OVFR2B-403OVFR1A-404OVFR1A-404OVFR1A-4041600OVFR2B-403OVFR2B-404OVFR2B-404OVFR2B-4041600OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4041800OVFR2B-4041800OVFR1A-404OVFR1A-404OVFR1A-404OVFR1A-4042000OVFR1A-404OVFR1A-406OVFR1A-406OVFR1A-406JabilBerlin变频器配置情况GECB 配置情况标配国产 ASIAN IO + CP GECB 板，件号KBA26800ABG6关键部件配置情况X O E CPart2: 主要参数设置及故障处理变频器主要参数设置X O E C参见第16页编码器介绍参见第14页主机设参数置介绍参见第18页称重介绍X O E CMotor ModelGen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 R2 Gen2 1.5T1.5T2.5T 2.5T 5TA5TB5TB41T/50TOtis P/N A*A20220-AV102 AV202AV104 AV204AV302 AV402AV304-AV306 AV404-AV406AS1 AS2 AS3 BD3-1 CONTRACTMotor Type101 102 203 204 393 395 394 90231 SETUP Min Max 设定值*Motor Type100999630/680@/s:101 800/1000@/s:203 630/680@1.5/6m/s:102 800/1000@1.5/6m/s /s:204680@/s:204800/1000@1.75m/s:204 ABA20220 AS1(Motor P/N):393 ABA20220 AS2(Motor P/N):395 ABA20220 AS3(Motor P/N):394 AAA20220BD Motor P/N):902根据载重速度设置根据主机件号设置X O E CParameterUnits 41T-53X141T-56X150T-56X250T-53X2Number of Poles -- 14 14 14 14 Rated Trq Nm 300 300 420 420 Rated Trq I A 16 28 36.2 21.7 Ld mH 52 20 15.5 44 Lq mH 90 29 20 73 ROhm 0.8 0.8 1.6 0.7 T/A Slope % 37.4 40 39 37 T/A Offset A 4.8 9.5 11.6 7.39 Kt Slope 1/kNm 0 0 0 0 Id Saturation A 3 7 5 3.4 Iq Saturation A 16 5 5.3 4 Ld Slope mH/A 0.9 0.2 0.17 0.7 Lq Slope mH/A 0.5 0.33 0.18 1 Lq0 mH 75 32 22 73.8 Lq1 1/mA 0 0 0 0 Lq2 1/mA^2 0 0 0 0 Ld0mH 60 10 10 35.6 Rated Motor rpm 330 576 576 330 Mag err threDeg 20 20 20 20 LRT DC Level PU -- 0.1 0.1 0.1 0.1 LRT mot err eDeg--8888✓AAA20220BD 系列的GeN2 主机参数设置（ M-2-3-4) & Motor Type=902 (M-2-3-1)✓ 以上AAA20220BD 系列的GeN2 主机参数设置是基于变频器软件低于 ***30924CAH 时的设 置方法。

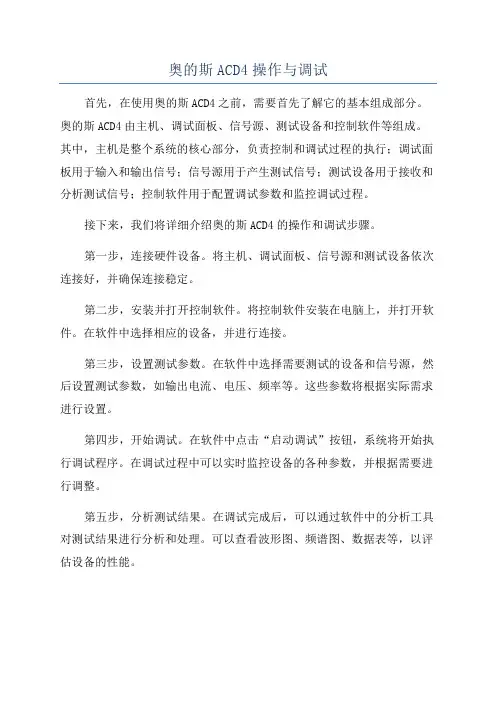

奥的斯ACD4操作与调试首先，在使用奥的斯ACD4之前，需要首先了解它的基本组成部分。

奥的斯ACD4由主机、调试面板、信号源、测试设备和控制软件等组成。

其中，主机是整个系统的核心部分，负责控制和调试过程的执行；调试面板用于输入和输出信号；信号源用于产生测试信号；测试设备用于接收和分析测试信号；控制软件用于配置调试参数和监控调试过程。

接下来，我们将详细介绍奥的斯ACD4的操作和调试步骤。

第一步，连接硬件设备。

将主机、调试面板、信号源和测试设备依次连接好，并确保连接稳定。

第二步，安装并打开控制软件。

将控制软件安装在电脑上，并打开软件。

在软件中选择相应的设备，并进行连接。

第三步，设置测试参数。

在软件中选择需要测试的设备和信号源，然后设置测试参数，如输出电流、电压、频率等。

这些参数将根据实际需求进行设置。

第四步，开始调试。

在软件中点击“启动调试”按钮，系统将开始执行调试程序。

在调试过程中可以实时监控设备的各种参数，并根据需要进行调整。

第五步，分析测试结果。

在调试完成后，可以通过软件中的分析工具对测试结果进行分析和处理。

可以查看波形图、频谱图、数据表等，以评估设备的性能。

第六步，针对问题进行优化。

如果在调试过程中发现问题，可以通过软件中的优化工具对设备进行优化。

可以调整参数、修改电路等，以改善设备的性能。

第七步，保存和导出数据。

在调试完成后，可以将测试数据保存在本地或导出成文件。

这些数据可以用于日后的分析和比对。

最后，对于初次使用奥的斯ACD4的用户，建议参考官方提供的用户手册和教程，以更好地理解和掌握系统的使用方法。

此外，也可以参加相关培训课程或请专业工程师进行指导，以提高操作和调试的效果。

总结起来，奥的斯ACD4的操作和调试方法主要包括连接硬件设备、安装控制软件、设置测试参数、启动调试、分析测试结果、优化设备性能、保存和导出数据等步骤。

通过熟练掌握这些方法，可以实现对各种电气设备的高效操作和准确调试。

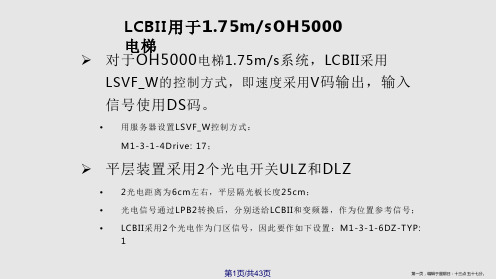

平层装置调整
调整 4 个平层光电开关的位置
UIS：上平层光电开关；
1LV/2LV：门区光电；
DIS 下平层光电开关，
使它们距离依次为100mm、30mm、100mm，并且都垂直，
确保光电开关的安装顺序从上到下依次为UIS、1LV、2LV、DIS。

调整每一层的隔光板，使其中心线与1LV 和2LV 的中间的中心线一致。

此操作将影响电梯的平层精度。

备注：
有再平层和提前开门功能时，需要安装4 个光电开关，光电类型为NO。

安装方式如上图所示。

此时，
GDCB 菜单M-3-1 内参数Vane Sensor Type 设置为：5。

无再平层和提前开门功能时，只需要安装1 个光电开关。

再平层和提前开门功能
光电开关数量光电开关类型插板长度GECBM-1-3-1-6内参数DZ-TYP GDCBM-3-1 内参数Vane Sensor Type
有4
NO(常开)250mm 1 5 或者0
无 1 NO(常开)250mm 0 21LV，安装方式居中安装。
