西子奥的斯电梯调试资料 (1)

A C D2M R调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB和变频器上的插件。

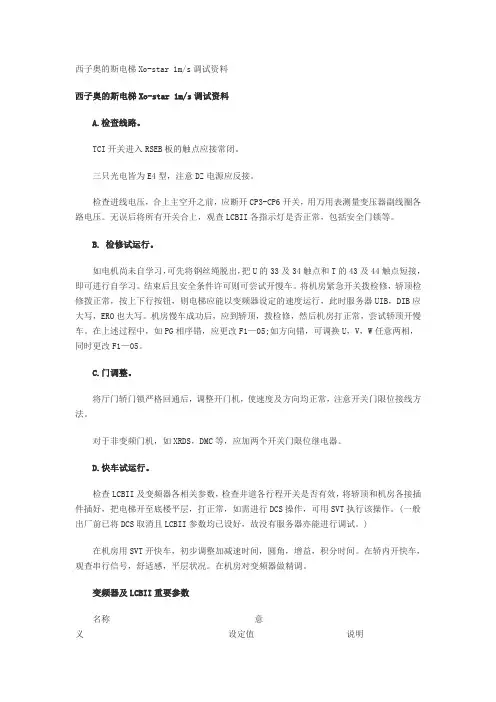

西子奥的斯电梯Xo-star 1m/s调试资料西子奥的斯电梯Xo-star 1m/s调试资料A.检查线路。

TCI开关进入RSEB板的触点应接常闭。

三只光电皆为E4型，注意DZ电源应反接。

检查进线电压，合上主空开之前，应断开CP3-CP6开关，用万用表测量变压器副线圈各路电压。

无误后将所有开关合上，观查LCBII各指示灯是否正常，包括安全门锁等。

B. 检修试运行。

如电机尚未自学习，可先将钢丝绳脱出，把U的33及34触点和T的43及44触点短接，即可进行自学习。

结束后且安全条件许可则可尝试开慢车。

将机房紧急开关拨检修，轿顶检修拨正常，按上下行按钮，则电梯应能以变频器设定的速度运行，此时服务器UIB，DIB应大写，ERO也大写。

机房慢车成功后，应到轿顶，拨检修，然后机房打正常，尝试轿顶开慢车。

在上述过程中，如PG相序错，应更改F1—05;如方向错，可调换U，V，W任意两相，同时更改F1—05。

C.门调整。

将厅门轿门锁严格回通后，调整开门机，使速度及方向均正常，注意开关门限位接线方法。

对于非变频门机，如XRDS，DMC等，应加两个开关门限位继电器。

D.快车试运行。

检查LCBII及变频器各相关参数，检查井道各行程开关是否有效，将轿顶和机房各接插件插好，把电梯开至底楼平层，打正常，如需进行DCS操作，可用SVT执行该操作。

(一般出厂前已将DCS取消且LCBII参数均已设好，故没有服务器亦能进行调试。

)在机房用SVT开快车，初步调整加减速时间，圆角，增益，积分时间。

在轿内开快车，观查串行信号，舒适感，平层状况。

在机房对变频器做精调。

变频器及LCBII重要参数名称意义设定值说明A1—02 控制方式 3 矢量闭环控制B1—01 给定方式选择 0 数字控制器C1—01 加速时间 1.5 数字越大加速越缓C1---02 减速时间 1.5 依爬行时间和舒适感进行调整C1---07 低频加速时间 2.8C1---08 低频减速时间 5.0 依停层舒适感进行调整C1---11 频率转换 3.5 以爬行速度为准C2---01 加速开始 2.0 越大曲线越缓C2---02 加速结束 1.5 同上C2---03 减速开始 1.0 同上C2---04 减速结束 1.0 同上C5---01 高频增益 20 越大响应越快,过大会造成抖动C5---02 高频积分时间 0.5 越小响应越快C5---03 低频增益 40C5---04 低频积分时间 0.5C5---07 转换频率 5.8D1—02 额定速度 47D1---03 爬行速度 3.5 依平层精度进行调整D1---09 检修速度 8F1---01 编码器分辨度 1024F1---05 PG相位定义 0 如PG相序错可变为1H1---03 端子5的功能选择 3 多段速度1H1---04 端子6的功能选择 4 多段速度2H1---05 端子7的功能选择 6 点动频率功能选择H1---06 端子8的功能选择 9 BASEBLOCK功能选择,自学习时可改为7,学完后恢复为9L3---04 失速防止功能选择 0 设为1会单方向冲层。

西子奥的斯电梯调试规范电梯调试规范西子奥的斯电梯调试规范目录1.电梯调试的原则2.电梯调试的人身安全保护工作3.电梯设备的安全保护工作4.电梯调试的基本流程5.电梯舒适感的调试6.调试过程中的故障处理7.经验分享和交流西子奥的斯电梯调试规范电梯调试的原则第一：调试过程中必须确保自身安全和他人的安全；第二：调试过程中必须确保电气设备和机械设备的安全；第三：调试应该使电梯的各种功能正常有效，并确保其运行可靠性；第四：调试应该使电梯运行兼顾效率和舒适性西子奥的斯电梯调试规范电梯调试的人身安全保护工作现场的调试工作必须始终遵守OTIS 的全球工地安全标准（WWJSSS ）A.正确使用公司提供的各种劳防用品，以防护工作岗位上的各种危险情况B.注意用电安全（如摘掉身上所有导电的首饰和钥匙等等）C.井道内禁止立体交叉作业，完成后必须确认所有的人员已离开，所有的工具都已清理西子奥的斯电梯调试规范电梯调试过程中的人身安全保护工作D.谨慎使用短接线，并口头通知其他工作人员有关短接及短接的地方。

现场临时的短接线用后必须全部清除E.现场必须有一个清晰的交流方式。

对于有多员工的工地必须建立充分的交流，以保证正在相关区域开展工作的员工知道其他员工正在哪里、干什么。

西子奥的斯电梯调试规范电梯设备的安全保护工作A.提醒电焊操作人员地线的接法，应尽量接近被焊金属体，否则可能会导致电气元件的损坏；B.当手接触PC 板时，务必使用静电防护装置，以避免人体静电对微电子器件的破坏；C.逐步送电的原则。

控制柜所有空开断开，测量进线电压，并据此调整变压器档位。

每个空开送电前都必须确认其电压是否正常；西子奥的斯电梯调试规范电梯设备的安全保护工作D.动慢车前建议将一些与慢车运行无关的插件拔掉，如厅外显示、召唤、光电等；E.串行通讯板送电前应该严格检查其插件电压，确认无误后方可插上。

屏蔽线不得与通讯线中任一根相连；F.通讯线和光电电源严禁挪做他用。

ACD2调试手册西子奥的斯电梯有限公司文件编号：ACD2_SUR_ZH原始会签记录编制苏小磊校对李山审核李强 批准刘祖斌部门PDC 部门PDC 部门工程中心 部门PDC 日期2009-03-15日期2009-5-12 日期2009-5-12 日期2009-5-12 授权AUTH.部件版本部件名称硬件版本软件版本GECB KBA26800ABG1/2/3 GAA30780DACGDCB ADA26800AKT1 AP230924CAE更改记录序号更改PC 更改内容描述更改日签名1234567891011121314151617181920This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered to others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned to XOEC.目录1控制系统概述 (5)2检修模式运行条件检查 (7)3检修运行变频器设置 (8)4GECB参数设置 (12)5检修运行 (13)6井道位置信号确认 (14)6.1 井道开关的调整 (14)6.2 平层装置调整 (14)7井道位置自学习 (16)8远程站调整及检查 (19)9门检测运行（DCS） (19)10正常运行 (20)10.1 对重平衡系数检查 (20)10.2 检查电梯合同速度 (21)10.3 称重装置调整 (21)10.4 调整启动舒适感 (21)10.5 平层精度的调整 (22)10.6 合同功能设定及确认 (22)10.7 负载能力测试 (22)11故障排除 (22)11.1 常见变频器故障 (22)11.2 GECB故障代码 (23)12备注 (28)12.1 DDO、CHCS、CCTL、CTBL功能按钮说明 (28)12.2 系统惯量自学习说明 (28)1. 控制系统概述ACD2控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

2 备注系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能。

对于无齿轮系统，变频器可以进行系统惯量自学习。

具体步骤如下：1. 电梯上电，将电梯召唤到最低层，然后激活CHCS和DDO开关。

2. 进入变频器M-3-2菜单，翻到”self tune 0/1”参数，其默认值为0，将其改为1。

3. 进入变频器M-7-3菜单，按“go-on”启动测试。

4. 按照服务器菜单上提示的信息，使用CCTL按钮，让电梯上行到顶层，然后按照提示使用CCBL按钮，让电梯下行到底。

5. 重复步骤4，直到提示完成，服务器菜单会显示‘Inertia Tuning / Complete Hit >’（惯量整定/已完成），请按下一步。

6. 然后服务器会显示‘Hit Entr to Save’，按“shift+确定”将整定的结果保存到存储器。

否则，按“module,function or set”键将中断操作，整定的结果不会保存到存储器。

但是可以手动将整定的结果输入到M-3-1的参数中。

7. 然后返回变频器M-3-2菜单，翻到” self tune 0/1”参数，将其改由1改为0。

上行超速保护测试操作1. 测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO、CHCS状态。

2. 将电梯置于ERO检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复。

3. 修改参数，使电梯运行速度超过限速器动作速度。

以电梯额定速度1m/s, 主机额定转速95 rpm为例，假设限速器动作速度为额定速度的115%, 更改以下参数使电梯正常运行速度达到1.2m/s(120%)。

服务器连接GECB，访问变频器菜单，设置如下参数：<M-2-3-1> Duty Speed = 1.2 m/s Rated rpm = 114 rpm （=95*1.2）<M-2-3-4> Rated Motor rpms = 114 rpm （=95*1.2）<M-2-3-5> Nom Speed mm/s = 1.2 m/s服务器访问GECB菜单，确认：<M-1-1-3-1-1> CR-DIR =0 （电梯向下复位）4. 上下检修运行电梯，确认检修运行正常后，将电梯停在脱离1LS区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。

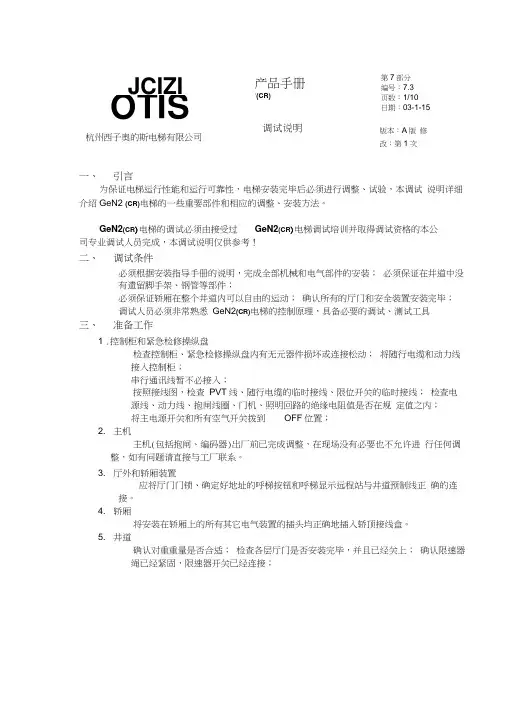

JCIZI第7部分 编号：7.3 页数：1/10 日期：03-1-15 产品手册'(CR)一、 引言为保证电梯运行性能和运行可靠性，电梯安装完毕后必须进行调整、试验，本调试 说明详细介绍GeN2 (CR)电梯的一些重要部件和相应的调整、安装方法。

GeN2(CR )电梯的调试必须由接受过 GeN2(CR )电梯调试培训并取得调试资格的本公 司专业调试人员完成，本调试说明仅供参考！二、 调试条件必须根据安装指导手册的说明，完成全部机械和电气部件的安装； 必须保证在井道中没有遗留脚手架、钢管等部件；必须保证轿厢在整个井道内可以自由的运动； 确认所有的厅门和安全装置安装完毕； 调试人员必须非常熟悉 GeN2(CR)电梯的控制原理，具备必要的调试、测试工具三、 准备工作1 .控制柜和紧急检修操纵盘检查控制柜、紧急检修操纵盘内有无元器件损坏或连接松动； 将随行电缆和动力线接入控制柜；串行通讯线暂不必接入；按照接线图，检查 PVT 线、随行电缆的临时接线、限位开关的临时接线； 检查电源线、动力线、抱闸线圈、门机、照明回路的绝缘电阻值是否在规 定值之内； 将主电源开关和所有空气开关拨到 OFF 位置；2. 主机主机(包括抱闸、编码器)出厂前已完成调整，在现场没有必要也不允许进 行任何调整，如有问题请直接与工厂联系。

3. 厅外和轿厢装置应将厅门门锁、确定好地址的呼梯按钮和呼梯显示远程站与井道预制线正 确的连接。

4. 轿厢将安装在轿厢上的所有其它电气装置的插头均正确地插入轿顶接线盒。

5. 井道确认对重重量是否合适； 检查各层厅门是否安装完毕，并且已经关上； 确认限速器绳已经紧固，限速器开关已经连接；OTIS杭州西子奥的斯电梯有限公司调试说明版本：A 版 修改：第1次JCIZI第7部分 编号：7.3 页数：2/10 日期：03-1-15三、调试操作1总览GeN2(CR)电梯是一种无机房电梯，其控制系统由控制柜和紧急检修操纵盘二部分 组成：安装在井道顶部的控制柜包括操作控制和驱动控制单元， TCBC 板实现电梯操作 控制，而驱动控制由 MCB 川板实现；安装在顶层厅门外侧的紧急检修操纵盘包括服务 面板(SPBC )、紧急检修操作按扭和应急抱闸释放电源。

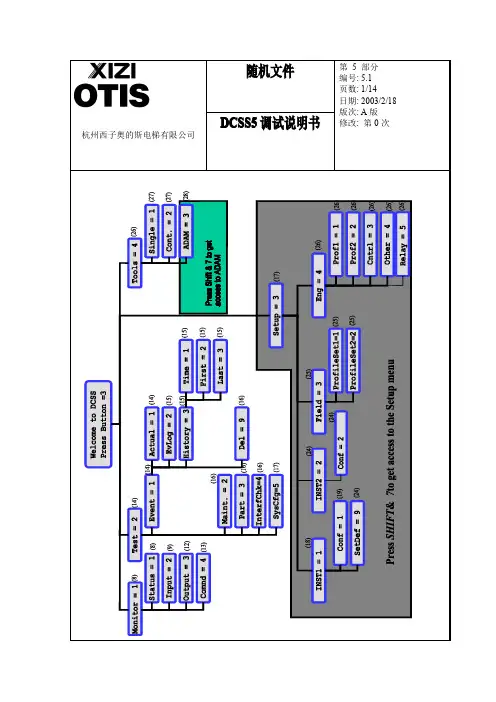

`杭州西子奥的斯电梯有限公司杭州西子奥的斯电梯有限公司`随机文件第5部分编号:5.2页数:2/14日期:2003/2/18版次:A 版修改:第0次DCSS5调试说明书一.自学习过程：（分Step1和Step2）Step1：W elcome to DCSS Press Button=3↓按“3”键Monitor=1Test=2Setup=3Tools=4↓按“3”键（为了得到SETUP 菜单，请按shift ＆7）Inst1=1Inst2=2Field=3Eng=4↓按“1”键Config=1SetDef=9↓按“1”键>Motor:DO2000Motor:HSDS↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。

>Door:TLD Door:CO↓选择开门的型式为中分或双折，TLD 为双折门，CO 为中分门杭州西子奥的斯电梯有限公司编号:5.3页数:3/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书>Doorwidth:[mm]00900mm>——↓选择开门的宽度,<ENTER>>Encoder:DO2000Encoder:HSDS>↓<GO ON/GO BACK>>Encoder:user defined>↓选择编码器的类型，<ENTER>Step2:1.感觉测试:Sense TestPrep Sense TestPlease wait!Door is opening?<1>YES<0>NO↓观察门的移动并回答，如果门完全打开，它又开始关门Door is closingPlease wait!↓门完全关闭，又问Door is closed?<1>YES<0>NO回答问题杭州西子奥的斯电梯有限公司编号:5.4页数:4/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书2．学习门的宽度：Learn DOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。

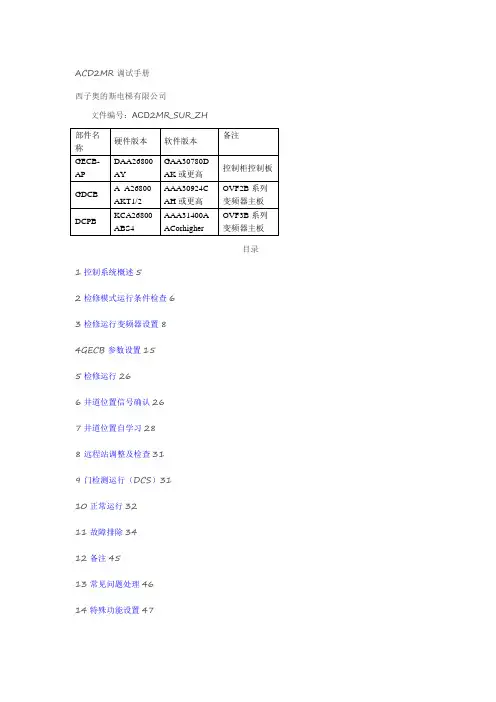

ACD2MR调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2?检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值在规定值之内，重新接上地线和GECB 和变频器上的插注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。

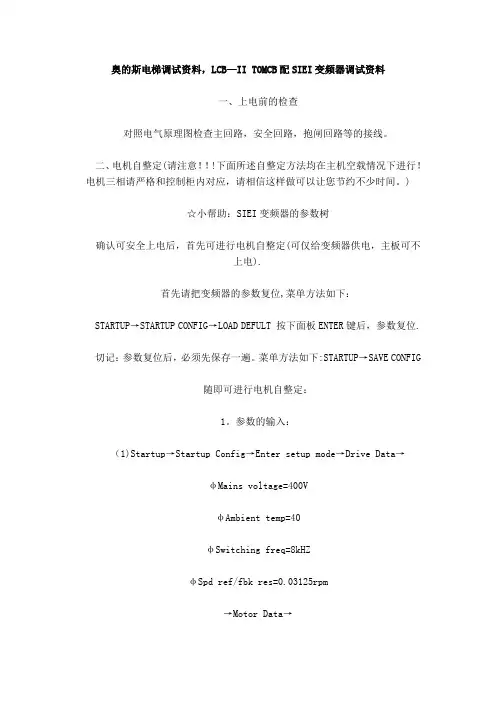

奥的斯电梯调试资料，LCB—II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。

二、电机自整定(请注意！！!下面所述自整定方法均在主机空载情况下进行！电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。

)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电).首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位.切记：参数复位后，必须先保存一遍。

菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1。

参数的输入：（1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=＊＊ A(电机额定电流)φRated Speed=*＊ rpm(电机额定转速）φPole Pairs=＊＊（注意：此值是极对数)φTorque Constant=*＊（额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出）φStator resist=0(定子电阻，设为0,由自整定得出)φlss inductance=0（阻抗,设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2。

电机的整定以上参数设定完毕后,进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后,闭合控制柜内CP3，CP4开关，短接TOMCB JP5.7和5。

西子奥的斯电梯调试规范电梯调试规范西子奥的斯电梯调试规范目录1.电梯调试的原则2.电梯调试的人身安全保护工作3.电梯设备的安全保护工作4.电梯调试的基本流程5.电梯舒适感的调试6.调试过程中的故障处理7.经验分享和交流西子奥的斯电梯调试规范电梯调试的原则第一：调试过程中必须确保自身安全和他人的安全；第二：调试过程中必须确保电气设备和机械设备的安全；第三：调试应该使电梯的各种功能正常有效，并确保其运行可靠性；第四：调试应该使电梯运行兼顾效率和舒适性西子奥的斯电梯调试规范电梯调试的人身安全保护工作现场的调试工作必须始终遵守OTIS 的全球工地安全标准（WWJSSS ）A.正确使用公司提供的各种劳防用品，以防护工作岗位上的各种危险情况B.注意用电安全（如摘掉身上所有导电的首饰和钥匙等等）C.井道内禁止立体交叉作业，完成后必须确认所有的人员已离开，所有的工具都已清理西子奥的斯电梯调试规范电梯调试过程中的人身安全保护工作D.谨慎使用短接线，并口头通知其他工作人员有关短接及短接的地方。

现场临时的短接线用后必须全部清除E.现场必须有一个清晰的交流方式。

对于有多员工的工地必须建立充分的交流，以保证正在相关区域开展工作的员工知道其他员工正在哪里、干什么。

西子奥的斯电梯调试规范电梯设备的安全保护工作A.提醒电焊操作人员地线的接法，应尽量接近被焊金属体，否则可能会导致电气元件的损坏；B.当手接触PC 板时，务必使用静电防护装置，以避免人体静电对微电子器件的破坏；C.逐步送电的原则。

控制柜所有空开断开，测量进线电压，并据此调整变压器档位。

每个空开送电前都必须确认其电压是否正常；西子奥的斯电梯调试规范电梯设备的安全保护工作D.动慢车前建议将一些与慢车运行无关的插件拔掉，如厅外显示、召唤、光电等；E.串行通讯板送电前应该严格检查其插件电压，确认无误后方可插上。

屏蔽线不得与通讯线中任一根相连；F.通讯线和光电电源严禁挪做他用。

西子奥的斯GEN碉试说明一、 引言为保证电梯运行性能和运行可靠性，电梯安装完毕后必须进行调整、试验，本调试 说明详细介绍GeN2(CR)电梯的一些重要部件和相应的调整、安装方法。

GeN2(CR)电梯的调试必须由接受过GeN2(CR)电梯调试培训并取得调试资格的本公司专业调试人员完成，本调试说明仅供参考！二、 调试条件必须根据安装指导手册的说明，完成全部机械和电气部件的安装； 必须保证在井道中没有遗留脚手架、钢管等部件；必须保证轿厢在整个井道内可以自由的运动； 确认所有的厅门和安全装置安装完毕； 调试人员必须非常熟悉 GeN2(cR)电梯的控制原理，具备必要的调试、测试工具三、 准备工作1 .控制柜和紧急检修操纵盘检查控制柜、紧急检修操纵盘内有无元器件损坏或连接松动； 将随行电缆和动力线接入控制柜；串行通讯线暂不必接入；按照接线图，检查 PVT 线、随行电缆的临时接线、限位开关的临时接线； 检查电源线、动力线、抱闸线圈、门机、照明回路的绝缘电阻值是否在规 定值之内； 将主电源开关和所有空气开关拨到OFF 位置；2. 主机主机(包括抱闸、编码器)出厂前已完成调整，在现场没有必要也不允许进 行任何调整，如有问题请直接与工厂联系。

3. 厅外和轿厢装置应将厅门门锁、确定好地址的呼梯按钮和呼梯显示远程站与井道预制线正 确的连接。

4. 轿厢将安装在轿厢上的所有其它电气装置的插头均正确地插入轿顶接线盒。

5. 井道确认对重重量是否合适； 检查各层厅门是否安装完毕，并且已经关上； 确认限速器绳已经紧固，限速器开关已经连接；OTIS杭州西子奥的斯电梯有限公司调试说明版本：A 版 修改：第1次三、调试操作1总览GeN2(CR)电梯是一种无机房电梯，其控制系统由控制柜和紧急检修操纵盘二部分 组成：安装在井道顶部的控制柜包括操作控制和驱动控制单元， TCBC 板实现电梯操作控制，而驱动控制由 MCB 川板实现；安装在顶层厅门外侧的紧急检修操纵盘包括服务 面板(SPBC )、紧急检修操作按扭和应急抱闸释放电源。

ACD2MR调试手册西子奥的斯电梯有限公司文件编号：ACD2MR_SUR_ZH10正常运行3211故障排除3412备注4513常见问题处理4614特殊功能设置471?控制系统概述ACD2MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS 通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要图表12?U、V、W）。

根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，GECB和变频器上的插件。

注意:在测试绝缘电阻时，务必将电子板上的插头取下，否则有可能损坏电子板。

电压检查断开配电箱中主电源、轿厢和井道照明电源开关以及控制柜内所有空气开关，并将GECB 以及变频器上的所有插件拔下，再将紧急电动运行盒上的运行方式旋扭打到EROR模式。

用电表确认配电箱中每相电压范围应在380V±5%，合上配电箱的主电源开关。

之间及*1：请不要随意修改MotorType参数，因为如果该参数更改其它相关主机参数都将全部被更改。

*2：LoadWeighType根据称重类型设置，使用开关量称重装置，选择类型3。

1?GECB参数设置（详细参数请参考GECB安装参数和I/O说明注解）。

【西子奥的斯】GECB调试资料（上）（1）ACD2 MR调试手册西子奥的斯电梯有限公司文件编号：ACD2 MR_SUR_ZH目录1控制系统概述52检修模式运行条件检查63检修运行变频器设置84GECB参数设置155检修运行266井道位置信号确认267井道位置自学习288远程站调整及检查319门检测运行（DCS）3110正常运行3211故障排除3412备注4513常见问题处理46 14特殊功能设置471 控制系统概述ACD2 MR控制系统引用了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的串行通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在一起。

驱动部分采用OTIS最新的能源再生变频器，硬软件系统专为驱动永磁同步无齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表1技术文件各子系统技术参考文件：2 检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动力线（控制柜中的U、V、W与主机的U、V、W一一对应，根据电气原理图确定变频器至主机的联接电缆是否需要采用屏蔽线）。

接线检查按接线图，检查PVT线、随行电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯网络结构要求，需将GECB设置成为CAN通讯网络的节点，请GECB板拨码开关SW5拨在“ON”的位置。

绝缘检查脱开接地线和HL的连接，拔出GECB和变频器上的所有插件，把所有门区、召唤、指令和显示信号相关插件拔出，将所有的空气开关都置于“OFF”位置，用绝缘表测量地线和HL、电源线、电机动力线、安全回路、控制回路、抱闸线圈、门机、照明两端的绝缘电阻值，确保绝缘电阻值和变频器上的插件。

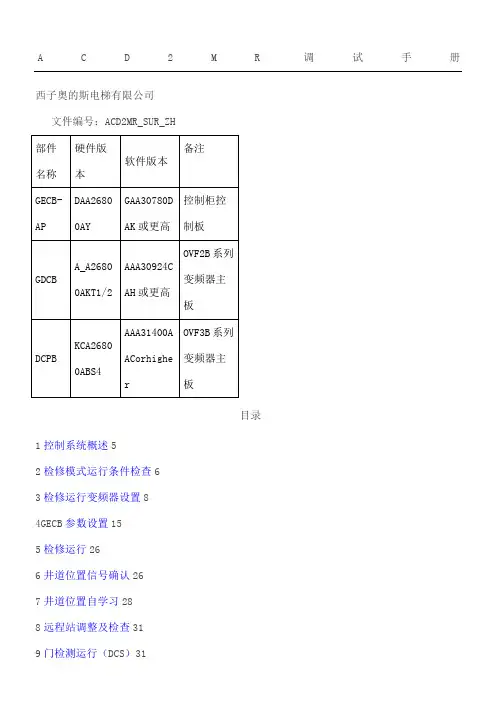

【西⼦奥的斯】GECB调试资料（上）ACD2 MR调试⼿册西⼦奥的斯电梯有限公司⽂件编号：ACD2 MR_SUR_ZH部件名称硬件版本软件版本备注GECB-AP DAA26800AY GAA30780DAK 或更⾼控制柜控制板GDCB A_A26800AKT1/2AAA30924CAH 或更⾼OVF2B系列变频器主板DCPB KCA26800ABS4AAA31400AAC orhigherOVF3B系列变频器主板⽬录1控制系统概述52检修模式运⾏条件检查63检修运⾏变频器设置84GECB参数设置155检修运⾏266井道位置信号确认267井道位置⾃学习288远程站调整及检查319门检测运⾏（DCS）3110正常运⾏3211故障排除3412备注4513常见问题处理4614特殊功能设置471 控制系统概述ACD2 MR控制系统引⽤了OTIS的GCS（全球控制系统）中的GECB控制板作为电梯控制系统的核⼼，充分吸收了OTIS技术，利⽤OTIS⾼可靠性的串⾏通讯系统及CANBUS通讯技术，将电梯的各个部件紧密的连在⼀起。

驱动部分采⽤OTIS最新的能源再⽣变频器，硬软件系统专为驱动永磁同步⽆齿轮主机设计。

技术概要ACD2 MR控制系统配置图如下：图表 1技术⽂件各⼦系统技术参考⽂件：2 检修模式运⾏条件检查提⽰：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

控制柜检查打开控制柜的门，检查是否有连接处松动和元件损坏，保管好随机资料，更换已损坏的部件，紧固控制柜中所有连接处。

紧固时请特别注意电源线、动⼒线（控制柜中的U、V、W与主机的U、V、W⼀⼀对应，根据电⽓原理图确定变频器⾄主机的联接电缆是否需要采⽤屏蔽线）。

接线检查按接线图，检查PVT线、随⾏电缆的临时接线、限位开关的临时接线，检查每个设备的接地线是否可靠接地。

GECB板的接地螺丝必须可靠接地。

CAN通讯设置检查根据CAN通讯⽹络结构要求，需将GECB设置成为CAN通讯⽹络的节点，请GECB板拨码开关SW5拨在“ON”的位置。
