奥的斯电梯调试资料

奥的斯电梯DO3000门机简单快捷调试方法一.更换门机后高级调试步骤：1.门机上电打开变频器开关，如果变频器上的电源指示灯亮，则变频电源正常。

2.输入密码进入菜单 3311，翻到最后Password 参数，输入密码4321，按服务器蓝键加确键后再输入密码8888，按服务器蓝键加确键。

注:更换电机或者更换变频器后，电机参数需要重新设置。

二.门机调试步骤1、进入菜单 3311，把运行模式 Run comand source 更改为0。

步骤2、进入菜单 3312，把 Feedback mode 更改为0。

步骤3、进入菜单3313 更改第一个参数“Rated Power”可以选择电机类型。

注：必须严格按照以上步骤进行，若没有进行步骤1和2，直接自学习的话，门机可能会不正常，必须断电（等待电源灯完全熄灭）上电后才能正常。

三、定位学习注:更换电机或者更换变频器后，电机参数需要重新设置。

1、进入菜单3311，把运行模式Run comand source更改为0，0 的情况下，把门拉到门区中间。

2、进入菜单3313 更改第一个参数“Rated Power”可以选择电机类型，常见门电机额定功率Rated Power 设置为43.5 为2.3N·M 电机，设置为94.3 为 5.0N·M 电机。

3、服务器按332蓝键加确键，门会稍微动一个距离（大概两公分左右，如果门没有动，则用手把门换一个位置重新定位），表示定位完成。

四、门宽学习1、服务器进入菜单334蓝键加确键，进行自学习。

2、学习过程中，先关门到位，在开门到位，在关门到位。

3、如先开门，说明方向不对，可更改M3311Rotate dir1/0。

4、学习没有报故障说明学习成功。

5、先将M3312，把Feedback mode 更改为1后,在将M3311，把运行模式Run comand source 更改为6。

（注各厂家不一样）门机演示运行：1、进入菜单3312，确认Feedback 参数是否为0，如果不为0，则更改为0。

奥的斯电梯DO2000门机系统调试一、在奥的斯电梯DO2000门机系统门机板的接线及端口电压是正确与否，送电，将服务器与门机板上服务器接口连接。

二、奥的斯电梯DO2000门机系统按服务器键“M1-3-3-1”显示SET UP ROUTINE GOON WITH ENTER，按“GO ON ”，显示EAFAULT PARAMETER YES=1 NO=2 奥的斯电梯DO2000门机系统步骤1 ：奥的斯电梯DO2000门机系统步骤问门机板的EEPROM的参数是否按缺省来设置（即门机板EPROM内的原始参数），按“1”以缺省设置参数，按规定2就以当前的系统参数设置，第一次自学习运行必须按1，否则可能自学奥的斯电梯DO2000门机系统运行会因为参数不正确而不能完成，奥的斯电梯DO2000门机系统已经过自学习运行，因某故障或情况需从新进行自学习运行，奥的斯电梯DO2000门机系统参数保留时按“2”经选择后显示INTEF：X X X X XUSE GO ON/ENTER 奥的斯电梯DO2000门机系统步骤2：其中XXXXXX=DISCRETE-离散式通信方式，适用于200VF MCS210，220SERIAL-适用于VF，E311，E411HDD，MCS321，411等INTERF BOX-只适用于继电器式控制柜”XXXXXX“中显示的三项是门机与MC子系统的通信方式，如梯型为300VF应选SERIAL串行通信方式。

用”GO ON“”GO BACK“可选择，”蓝键+ENTER“确认显示ADDRESS：XXXXUSER GOON/ENTERXXXX=DCSS-1DCSS-2DCSS-3DCSS-4”XXXX“中显示的四项为当前奥的斯电梯DO2000门机系统的地址，”DCSS-1“为前门地址”DCSS-2”为后门地址，“DCSS-3”有双层轿厢时，上层副轿厢的前门，“DCSS-4”为后门，如只有一个门系统，先“DCSS-1”后按“蓝键+ENTER”确认，显示LINE TERMINATORYES=1 NO=2此项软件设置可代替旧处版本的DCSS门机电路板上的“S1”开关，新的DOSS2000电路板上已无“S1”开关，由此项参数代替，选“YES”按1键相当于将S1开关打到“关”位置，该电梯共有三套以上门系统，选NO。

`杭州西子奥的斯电梯有限公司杭州西子奥的斯电梯有限公司`随机文件第5部分编号:5.2页数:2/14日期:2003/2/18版次:A 版修改:第0次DCSS5调试说明书一.自学习过程：（分Step1和Step2）Step1：W elcome to DCSS Press Button=3↓按“3”键Monitor=1Test=2Setup=3Tools=4↓按“3”键（为了得到SETUP 菜单，请按shift ＆7）Inst1=1Inst2=2Field=3Eng=4↓按“1”键Config=1SetDef=9↓按“1”键>Motor:DO2000Motor:HSDS↓按<GO ON/GO BACK>键，<ENTER>选择马达的类型。

>Door:TLD Door:CO↓选择开门的型式为中分或双折，TLD 为双折门，CO 为中分门杭州西子奥的斯电梯有限公司编号:5.3页数:3/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书>Doorwidth:[mm]00900mm>——↓选择开门的宽度,<ENTER>>Encoder:DO2000Encoder:HSDS>↓<GO ON/GO BACK>>Encoder:user defined>↓选择编码器的类型，<ENTER>Step2:1.感觉测试:Sense TestPrep Sense TestPlease wait!Door is opening?<1>YES<0>NO↓观察门的移动并回答，如果门完全打开，它又开始关门Door is closingPlease wait!↓门完全关闭，又问Door is closed?<1>YES<0>NO回答问题杭州西子奥的斯电梯有限公司编号:5.4页数:4/14日期:2003/2/18版次:A版修改:第0次DCSS5调试说明书2．学习门的宽度：Learn DOORWAY编码器积累了开关门过程的脉冲来描述门的宽度。

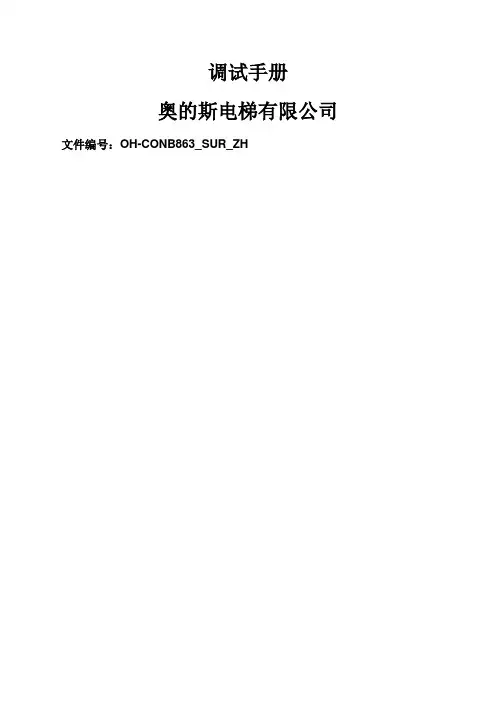

调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH授权AUTH. CAL4804更改记录is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述2检修模式运行条件检查3检修模式GECB上电检查4变频器参数设置5MCBC参数确认6主机自学习7编码器定位8模拟输出入口整定9电梯运行方向检查10点动运行模式11位置参考系统调整12首次正常运行准备13井道位置自学习14DCS（门检测运行）操作15正常运行16平衡系数调整17正常运行的平层位置的调整18故障排除19上行超速保护测试操作20GECB常见问题处理21GECB特殊功能设置22GECB参数设置概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS 高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。

驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。

1.1.总体框图下图为OH-CONB863控制系统的基本框图和信号流程图。

1.2. 技术文件——使用指南 （GAA30780DAA-Fsd ）——服务器操作手册 （GAA30780DAA-Cstm ）——服务器参考列表 （GAA30780DAB-Ref ）——安装参数列表 （GAA30780DAA-Ins ）——I/O 列表 （GAA30780DAA-IO ）——使用指南（XAA26805A11-Fsd ）——使用调试手册 （西威公司文件编号1S9HS52）——AT120工地调试手册 (AT120_OIM_ZH)——AT400工地调试手册 (AT400_OIM_ZH)——DO2000工地调试手册 (DO2000_OIM_ZH)——DO2000使用指南(GAA24350BD11 I_FC1)——DO2000调试说明 (GAA24350BD11 II_FC1）——DO2000服务器操作手册 (GAA24350BD11 IVA_FC1）——DO2000服务器参考列表 (GAA24350BD11 IVB_FC1）——其他非标门机 参考随机门机调试资料检修模式运行条件检查提示：在动慢车之前，所有的机械部件都已经调试完成，具体请参考相关安装指导书。

调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录授权AUTH. CAL4804 部件版本更改记录This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述2检修模式运行条件检查3检修模式GECB上电检查4变频器参数设置5MCBC参数确认6主机自学习7编码器定位8模拟输出入口整定9电梯运行方向检查10点动运行模式11位置参考系统调整12首次正常运行准备13井道位置自学习14DCS（门检测运行）操作15正常运行16平衡系数调整17正常运行的平层位置的调整18故障排除19上行超速保护测试操作20GECB常见问题处理21GECB特殊功能设置22GECB参数设置概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS 高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。

驱动部分则采用意大利高精度的矢量变频技术，使电梯的运行更加平稳舒适，同时其流畅简洁的外观也令人赏心悦目。

奥的斯电梯最新调试资料————————————————————————————————作者：————————————————————————————————日期：调试手册奥的斯电梯有限公司文件编号：OH-CONB863_SUR_ZH原始会签记录编制卢翊校对陈华坚审核李强批准刘祖斌部门PDC 部门PDC 部门EC 部门PDC 日期2008-11-12 日期2009-02-11 日期2009-02-16 日期2009-02-18 授权AUTH. CAL4804部件版本部件名称硬件版本软件版本GECB GDA26800LJ1 GAA30780DAG 或更高KAA26800ABG1 GAA30780DAG 或更高KAA26800ABG4 GAA30780DAG 或更高MCBC XAA26805AAA XAAA 或更高变频器SIEI AVRy 3.6 或更高注意：部件版本可能会随时更新，有需要最新部件版本参数和I/O表，请上工程中心网站读取或下载。

更改记录序号更改PC 更改内容描述更改日期签名1 CAL5469 Page10,增加变频器converter部分说明Page22,更改光电的常开常闭类型说明2009-5-26 薛维祥2 CAL5779 Page7,增加技术文件说明中门机的文件,并更改相关说明Page10,更改门机类型参数Page18,MCBC软件更改，更改MCBC的的参数菜单F13位Bottom LandingPage 35,增加一个MCBC的故障信息2009-7-27 薛维祥3 CAL8052 1）第2页，修改软件版本号；2）第9、12、13、17页，修改参数值，增加描述；3）第38页，增加上行超速保护的测试方式。

2010-6-22 王恒4 CAL8274 第18，19页更改MCBC参数描述2010-11-16 王恒5 CAL8751 更改第7~9，13,14,19,27页，增加第39至58页，GECB常见故障分析、特殊功能设置及参数表2011-03-10 薛维祥678910111213141516This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”).It is delivered～others on the express condition that it will be used only for, or on behalf of, XOEC;that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned～XOEC.目录1概述 (4)2检修模式运行条件检查 (6)3检修模式GECB上电检查 (7)4变频器参数设置 (9)5MCBC参数确认 (14)6主机自学习 (15)7编码器定位 (17)8模拟输出入口整定 (17)9电梯运行方向检查 (17)10 ...........................................................................................................................................................点动运行模式1811 ................................................................................................................................................. 位置参考系统调整1812 ................................................................................................................................................. 首次正常运行准备1913 ...................................................................................................................................................... 井道位置自学习1914 .................................................................................................................................... D CS（门检测运行）操作2015 .................................................................................................................................................................... 正常运行2116 ...........................................................................................................................................................平衡系数调整2217 ............................................................................................................................... 正常运行的平层位置的调整2218 .................................................................................................................................................................... 故障排除2219 ........................................................................................................................................ 上行超速保护测试操作3320 ............................................................................................................................................ GECB常见问题处理3321 ............................................................................................................................................ GECB特殊功能设置3422 ...................................................................................................................................................... G ECB参数设置351 概述OH-CONB863控制系统引用了GECB作为电梯控制系统的核心，充分吸收了OTIS技术，利用OTIS高可靠性的CAN-Bus通讯系统，将电梯的各个部件紧密的连在一起。

奥的斯电梯调试资料，LCB—II TOMCB配SIEI变频器调试资料一、上电前的检查对照电气原理图检查主回路，安全回路，抱闸回路等的接线。

二、电机自整定(请注意！！!下面所述自整定方法均在主机空载情况下进行！电机三相请严格和控制柜内对应，请相信这样做可以让您节约不少时间。

)☆小帮助：SIEI变频器的参数树确认可安全上电后，首先可进行电机自整定(可仅给变频器供电，主板可不上电).首先请把变频器的参数复位,菜单方法如下：STARTUP→STARTUP CONFIG→LOAD DEFULT 按下面板ENTER键后，参数复位.切记：参数复位后，必须先保存一遍。

菜单方法如下:STARTUP→SAVE CONFIG随即可进行电机自整定：1。

参数的输入：（1)Startup→Startup Config→Enter setup mode→Drive Data→φMains voltage=400VφAmbient temp=40φSwitching freq=8kHZφSpd ref/fbk res=0.03125rpm→Motor Data→φRated Voltage=380VφRated Current=＊＊ A(电机额定电流)φRated Speed=*＊ rpm(电机额定转速）φPole Pairs=＊＊（注意：此值是极对数)φTorque Constant=*＊（额定转矩除以额定电流可得出此值)φEMF Constant=0(反电势，设为0，由自整定得出）φStator resist=0(定子电阻，设为0,由自整定得出)φlss inductance=0（阻抗,设为0，由自整定得出)→Curreg Autotune Results→φMesasured RS=0 ohmφMesasured DTL=0 VφMesasured DTS=0 ohmφMesasured LsSigma=0 H2。

电机的整定以上参数设定完毕后,进入Autotune选项，进行电机自整定，步骤如下：Startup→Startup Config→Enter setup mode→Setup MODE看到上面第三个方框画面后,闭合控制柜内CP3，CP4开关，短接TOMCB JP5.7和5。

奥的斯电梯DO2000门机系统调试一、在奥的斯电梯DO2000门机系统门机板的接线及端口电压是正确与否,送电,将服务器与门机板上服务器接口连接。

二、奥的斯电梯DO2000门机系统按服务器键“M1-3-3-1”显示SET UP ROUTINE GOON WITH ENTER,按“GO ON ”,显示EAFAULT PARAMETER YES=1 NO=2 奥的斯电梯DO2000门机系统步骤1 :奥的斯电梯DO2000门机系统步骤问门机板的EEPROM的参数是否按缺省来设置(即门机板EPROM内的原始参数,按“1”以缺省设置参数,按规定2就以当前的系统参数设置,第一次自学习运行必须按1,否则可能自学奥的斯电梯DO2000门机系统运行会因为参数不正确而不能完成,奥的斯电梯DO2000门机系统已经过自学习运行,因某故障或情况需从新进行自学习运行,奥的斯电梯DO2000门机系统参数保留时按“2”经选择后显示INTEF:X X X X XUSE GO ON/ENTER 奥的斯电梯DO2000门机系统步骤2:其中XXXXXX=DISCRETE-离散式通信方式,适用于200VF MCS210,220SERIAL-适用于VF,E311,E411HDD,MCS321,411等INTERF BOX-只适用于继电器式控制柜”XXXXXX“中显示的三项是门机与MC子系统的通信方式,如梯型为300VF应选SERIAL串行通信方式。

用”GO ON“”GO BACK“可选择,”蓝键+ENTER“确认显示ADDRESS:XXXXUSER GOON/ENTERXXXX=DCSS-1DCSS-2DCSS-3DCSS-4”XXXX“中显示的四项为当前奥的斯电梯DO2000门机系统的地址,”DCSS-1“为前门地址”DCSS-2”为后门地址,“DC SS-3”有双层轿厢时,上层副轿厢的前门,“DCSS-4”为后门,如只有一个门系统,先“DCSS-1”后按“蓝键+ENTER”确认,显示LINE TERMINATORYES=1 NO=2此项软件设置可代替旧处版本的DCSS门机电路板上的“S1”开关,新的DOSS2000电路板上已无“S1”开关,由此项参数代替,选“YES”按1键相当于将S1开关打到“关”位置,该电梯共有三套以上门系统,选NO。

奥的斯机电G E C B调试资料(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除奥的斯机电GECB调试资料（下）系统惯量自学习说明注意：OVF2B系列变频器支持系统惯量自学习功能，OVF3B系列变频器不支持系统惯量自学习功能。

对于无齿轮系统，变频器可以进行系统惯量自学习。

具体步骤如下：1.电梯上电，将电梯召唤到最低层，然后激活CHCS和DDO开关。

2.进入变频器M-3-2菜单，翻到”self tune 0/1”参数，其默认值为0，将其改为1。

3.进入变频器M-7-3菜单，按“go-on”启动测试。

4.按照服务器菜单上提示的信息，使用CCTL按钮，让电梯上行到顶层，然后按照提示使用CCBL按钮，让电梯下行到底。

5.重复步骤4，直到提示完成，服务器菜单会显示‘Inertia Tuning /Complete Hit >’（惯量整定/已完成），请按下一步。

6.然后服务器会显示‘Hit Entr to Save’，按“shift+确定”将整定的结果保存到存储器。

否则，按“module, function or set”键将中断操作，整定的结果不会保存到存储器。

但是可以手动将整定的结果输入到M-3-1的参数中。

7.然后返回变频器M-3-2菜单，翻到” self tune 0/1”参数，将其改由1改为0。

上行超速保护测试操作1.测试人员在机房测试上行超速，电梯正常运行到底层，并置于DDO、CHCS状态。

2.将电梯置于ERO检修状态，打开限速器外罩，便于直接观察到限速器开关动作和恢复。

3.修改参数，使电梯运行速度超过限速器动作速度。

以电梯额定速度1m/s,主机额定转速95 rpm为例，假设限速器动作速度为额定速度的115%,更改以下参数使电梯正常运行速度达到1.2m/s(120%)。

服务器连接GECB，访问变频器菜单，设置如下参数：<M-2-3-1> Duty Speed = 1.2 m/s Rated rpm = 114 rpm?（=95*1.2）<M-2-3-4> Rated Motor rpms = 114 rpm?（=95*1.2）<M-2-3-5> Nom Speed mm/s = 1.2 m/s服务器访问GECB菜单，确认：<M-1-1-3-1-1> CR-DIR =0?（电梯向下复位）4.上下检修运行电梯，确认检修运行正常后，将电梯停在脱离1LS区域并切换到正常运行状态，使电梯复位到底层（电梯或将就近平层）、停车。
