数字频率合成器设计

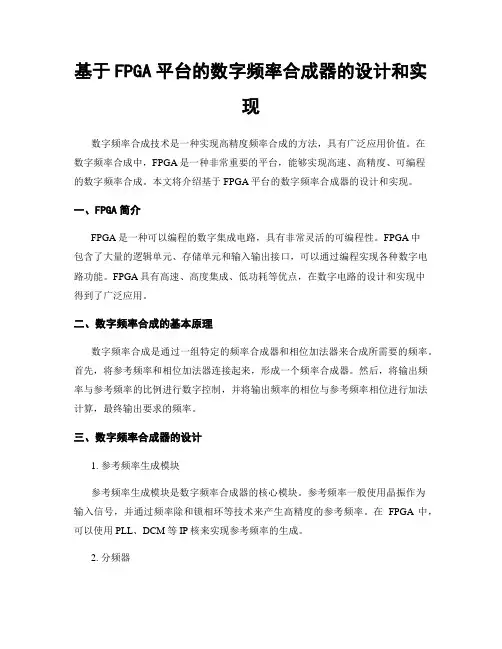

基于FPGA平台的数字频率合成器的设计和实现数字频率合成技术是一种实现高精度频率合成的方法，具有广泛应用价值。

在数字频率合成中，FPGA是一种非常重要的平台，能够实现高速、高精度、可编程的数字频率合成。

本文将介绍基于FPGA平台的数字频率合成器的设计和实现。

一、FPGA简介FPGA是一种可以编程的数字集成电路，具有非常灵活的可编程性。

FPGA中包含了大量的逻辑单元、存储单元和输入输出接口，可以通过编程实现各种数字电路功能。

FPGA具有高速、高度集成、低功耗等优点，在数字电路的设计和实现中得到了广泛应用。

二、数字频率合成的基本原理数字频率合成是通过一组特定的频率合成器和相位加法器来合成所需要的频率。

首先，将参考频率和相位加法器连接起来，形成一个频率合成器。

然后，将输出频率与参考频率的比例进行数字控制，并将输出频率的相位与参考频率相位进行加法计算，最终输出要求的频率。

三、数字频率合成器的设计1. 参考频率生成模块参考频率生成模块是数字频率合成器的核心模块。

参考频率一般使用晶振作为输入信号，并通过频率除和锁相环等技术来产生高精度的参考频率。

在FPGA中，可以使用PLL、DCM等IP核来实现参考频率的生成。

2. 分频器分频器是将参考频率转化为所需的输出频率的模块，一般使用计数器实现。

在FPGA中，可以使用计数器IP核或使用Verilog等HDL语言来实现。

3. 相位加法器相位加法器用于将输出频率的相位和参考频率的相位相加。

在FPGA中，可以使用LUT（查找表）实现相位加法器。

4. 控制单元控制单元用于控制数字频率合成器的各个模块，并实现与外部设备的接口。

在FPGA中，可以使用微处理器或FPGA内部逻辑来实现控制单元。

四、数字频率合成器的实现数字频率合成器的实现需要进行数字电路设计和FPGA编程。

一般来说，可以采用Verilog或VHDL等硬件描述语言进行FPGA编程，实现各个模块的功能。

数字电路设计过程中，需要考虑到功耗、面积和时序等问题，同时需要进行仿真和验证。

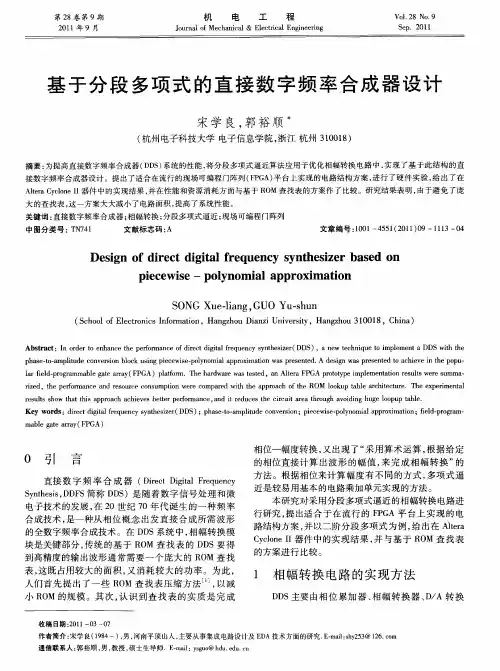

直接数字频率合成器（DDS）的改进设计【摘要】本文介绍了一种改进的直接数字频率合成器的设计原理，详细讨论了dds频率合成技术及系统软件、硬件的设计。

【关键词】dds；可控分频器；单片机频率源是雷达、通信、电子对抗等电子系统实现高性能指标的关键。

在现代电子学的各个领域常常需要高精度且频率可方便调节的信号源。

传统的频率合成器已不能适应技术发展的需要，直接数字式频率合成器（direct digital frequency synthesis）简称dds 或ddfs，是随之发展起来的一种新的频率合成技术，它是从相位概念出发直接合成所需波形的一种频率合成技术。

一般采用相位累加器和幅码编址器对存储器进行寻址，过于复杂并且电路调试有一定难度，滤波器精确度要求很高，频率很高时波形不光滑且容易失真。

本文针对这一不足进行了改进。

一、改进的直接数字频率合成器设计框图该系统全面采用数字电路方案，因而工作稳定可靠，利用单片机控制管理，使频率预置和占空比调整等操作可用键盘输入，十分方便，数字频率合成技术使输出频率准确度和稳定度得到提高，频率分辨率为1hz。

二、系统的总体设计思路该系统分为单片机处理与控制部分两大部分，单片机采用89c51，通过一块接口芯片8255与键盘和显示器连在一起，因显示的位数只四位，故采用数码管动态显示，软件译码，采用2*8的键盘进行预置数输入，控制，键盘上共有0—9个数字键、6个功能键；利用单片机的输出来控制可控分频器，然后通过计数器对可控分频器的输出脉冲进行计数，把8位计数器的输出作为一个地址码，将这个地址码作为存储器的读写地址，从存储器中取出预先存放的各种量化数据，经dac0832进行d/a转换，最后通过滤波器输出一个频率受键盘控制的正弦波。

经过对dds的改进后，该系统能产生1hz —9999hz的频率，频率可由键盘进行预制，并且输出频率可通过显示器进行数码显示。

1、单片机控制部分的设计：1）显示器部分的设计显示器采用数码管进行显示，数码管成本低、性能稳定。

1基于AD9852的数字频率合成器的设计与实现摘 要：本文介绍了利用高性能DDS 芯片AD9852设计和实现的数字频率合成器；研究了利用MCU 通用IO 口仿真SPI 串口通信实现对AD9852进行控制的方案，解决了AD9852控制困难的问题；并给出了主要测试结果。

关键词：DDS 信号源 AD9852 SPI 串行通信Design and Research on Digital Frequency Synthesizer by Using AD9852Chen Ning Fei YuanchunAbstract: This paper introduces the research and design of digital frequency synthesizer by complete DDS chip AD9852.The scheme of SPI serial control via MCU is given, and at last it lists the main test output. Keywords: DDS, signal source, AD9852, SPI serial control.前 言频率合成器是利用一个或多个标准信号，通过各种技术途径产生大量离散频率信号的设备。

直接数字式频率合成（DDS）技术是继直接频率合成和间接频率合成之后，随着数字集成电路和微电子技术的发展而迅速发展起来第三代频率合成技术。

它以数字信号处理理论为基础，从信号的幅度相位关系出发进行频率合成，具有极高的频率分辨率、极短的频率转换时间、很宽的相对带宽、频率转换时信号相位连续、任意波形的输出能力及数字调制功能等诸多优点，正广泛地应用于仪器仪表、遥控遥测通信、雷达、电子对抗、导航以及广播电视等各个领域。

尤其是在短波跳频通信中，信号在较宽的频带上不断变化，并且要求在很小的频率间隔内快速地切换频率和相位，因此采用DDS 技术的本振信号源是较为理想的选择。

数字频率合成器设计实例数字频率合成器设计实例数字频率合成器（Digital Frequency Synthesizer）是一种能够产生不同频率信号的设备。

它通过使用数字技术和数学算法来合成所需的频率，具有高精度和稳定性。

在本文中，我们将逐步介绍数字频率合成器的设计过程。

1. 设定所需频率范围：首先，确定所需合成的频率范围。

这取决于具体应用，例如音频处理、无线通信等。

假设我们的频率范围为1Hz到10kHz。

2. 确定采样率：采样率是指每秒钟对信号进行采样的次数。

根据香农抽样定理，采样率应大于信号最高频率的两倍。

在我们的例子中，最高频率为10kHz，因此选择采样率为至少20kHz。

3. 选择数字信号处理器（DSP）：为了实现数字频率合成器，我们需要选择一种适合的DSP芯片。

DSP芯片能够高效地执行数字信号处理任务，例如信号生成和滤波。

选择一款性能强大且易于编程的DSP 芯片，以满足所需的合成要求。

4. 设计频率控制模块：频率控制模块是数字频率合成器的核心部分，用于生成所需频率的数字信号。

它通常由相位锁定环（PLL）和数字控制振荡器（NCO）组成。

a. 相位锁定环（PLL）：PLL是一种控制系统，通过比较输入信号的相位和参考信号的相位差异来产生所需频率的输出信号。

通过调整参考信号的频率和相位，PLL可以实现精确的频率合成。

b. 数字控制振荡器（NCO）：NCO是一种可编程振荡器，能够生成具有可变频率的数字信号。

通过调整输入的控制参数，NCO能够实现不同频率的信号合成。

5. 编程实现：根据DSP芯片的编程手册和软件开发工具，编写相应的代码实现频率控制模块。

通过配置PLL和NCO的参数，以及设置合适的参考信号，实现所需频率的合成。

6. 验证和调试：使用示波器或频谱分析仪等测试工具，验证合成的频率是否符合要求。

如果发现频率偏差或其他问题，可以通过调整PLL和NCO的参数来进行调试和校准。

7. 优化和改进：根据实际应用需求和反馈，对数字频率合成器进行优化和改进。

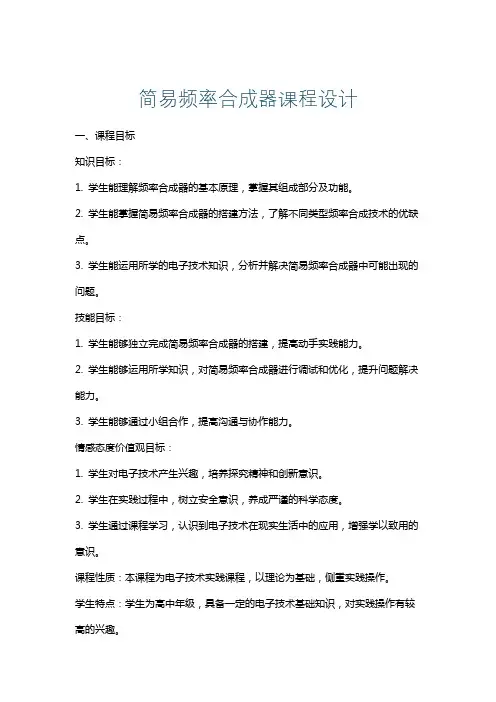

简易频率合成器课程设计一、课程目标知识目标：1. 学生能理解频率合成器的基本原理，掌握其组成部分及功能。

2. 学生能掌握简易频率合成器的搭建方法，了解不同类型频率合成技术的优缺点。

3. 学生能运用所学的电子技术知识，分析并解决简易频率合成器中可能出现的问题。

技能目标：1. 学生能够独立完成简易频率合成器的搭建，提高动手实践能力。

2. 学生能够运用所学知识，对简易频率合成器进行调试和优化，提升问题解决能力。

3. 学生能够通过小组合作，提高沟通与协作能力。

情感态度价值观目标：1. 学生对电子技术产生兴趣，培养探究精神和创新意识。

2. 学生在实践过程中，树立安全意识，养成严谨的科学态度。

3. 学生通过课程学习，认识到电子技术在现实生活中的应用，增强学以致用的意识。

课程性质：本课程为电子技术实践课程，以理论为基础，侧重实践操作。

学生特点：学生为高中年级，具备一定的电子技术基础知识，对实践操作有较高的兴趣。

教学要求：结合学生特点，注重理论与实践相结合，提高学生的动手实践能力和问题解决能力。

通过课程目标的实现，使学生在知识、技能和情感态度价值观方面得到全面提升。

在教学过程中，将目标分解为具体的学习成果，便于教学设计和评估。

二、教学内容1. 理论知识：- 频率合成器的基本原理及其应用场景- 频率合成器的分类及各类型优缺点- 简易频率合成器的组成部分及其功能- 相关电子元器件的特性和选型2. 实践操作：- 简易频率合成器的搭建方法与步骤- 频率合成器的调试与优化技巧- 故障分析与问题解决方法3. 教学大纲：- 第一课时：导入频率合成器的基本概念，介绍其应用场景，学习相关电子元器件知识。

- 第二课时：学习频率合成器的分类及优缺点，分析简易频率合成器的组成部分。

- 第三课时：讲解简易频率合成器的搭建方法，进行实践操作。

- 第四课时：对搭建的简易频率合成器进行调试与优化，学习故障分析与问题解决方法。

教材章节关联：本教学内容与教材中“频率合成器”章节相关，涉及的知识点包括频率合成器原理、分类、搭建与调试等。

目录第一章系统分析与设计方案 (1)1.1 DDS设计原理介绍 (1)1.2直接数字式频率合成器(DDS)的基本结构 (1)1.3基本DDS结构的常用参量计算 (1)1.3.1 DDS的输出频率f out 。

(1)1.3.2 DDS产生的相位。

(1)1.3.3 DDS的频率分辨率。

(1)1.3.4 DDS的频率输入字FW计算。

(2)1.4 DDS的工作原理 (2)1.4.1相位累加器与频率控制字FW (2)1.4.2 相位控制字PW (2)第二章软件设计 (3)2.1 Verilog HDL程序 (3)2.1.1 8位加法器程序代码 (3)2.1.2 16位加法器程序代码 (3)2.1.3 8位寄存器程序代码 (3)2.1.4 16位寄存器程序代码 (4)2.1.5 dds代码程序 (4)2.1.6 ROM的创建 (4)第三章实验仿真 (5)3.1 原理图 (5)3.1.1 ROM (5)3.1.2 八位加法器 (5)3.1.3 十六位加法器 (5)3.1.4 八位寄存器 (6)3.1.5 十六位寄存器 (6)3.2 仿真波形 (6)3.3 D/A转换电路 (9)3.3.1 DAC0832结构及工作原理 (9)3.3.2 D/A转换电路模块 (10)3.4 实验结果 (10)3.5 调试过程 (10)3.5.1对adder8、adder16、reg8、reg16的调试 (10)3.5.2. D/A转换电路的调试 (10)3.5.3．输出波形的调试 (10)第四章心得体会 (11)第五章参考文献 (12)第一章系统分析与设计方案1.1 DDS设计原理介绍DDS即Direct Digital Synthesizer数字频率合成器，是一种基于全数字技术，从相位概念出发直接合成所需波形的一种频率合成技术，是一种新型的数字频率合成技术。

具有相对带宽大、频率转换时间短、分辨力高、相位连续性好等优点，很容易实现频率、相位和幅度的数控调制，广泛应用于通讯领域。

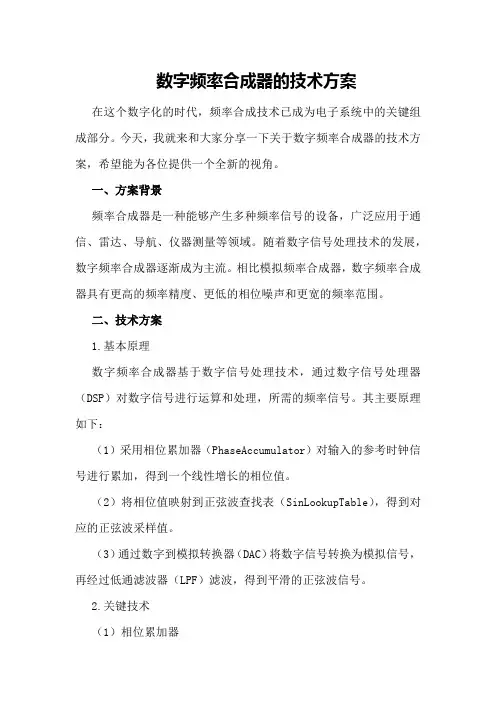

数字频率合成器的技术方案在这个数字化的时代，频率合成技术已成为电子系统中的关键组成部分。

今天，我就来和大家分享一下关于数字频率合成器的技术方案，希望能为各位提供一个全新的视角。

一、方案背景频率合成器是一种能够产生多种频率信号的设备，广泛应用于通信、雷达、导航、仪器测量等领域。

随着数字信号处理技术的发展，数字频率合成器逐渐成为主流。

相比模拟频率合成器，数字频率合成器具有更高的频率精度、更低的相位噪声和更宽的频率范围。

二、技术方案1.基本原理数字频率合成器基于数字信号处理技术，通过数字信号处理器（DSP）对数字信号进行运算和处理，所需的频率信号。

其主要原理如下：（1）采用相位累加器（PhaseAccumulator）对输入的参考时钟信号进行累加，得到一个线性增长的相位值。

（2）将相位值映射到正弦波查找表（SinLookupTable），得到对应的正弦波采样值。

（3）通过数字到模拟转换器（DAC）将数字信号转换为模拟信号，再经过低通滤波器（LPF）滤波，得到平滑的正弦波信号。

2.关键技术（1）相位累加器相位累加器是数字频率合成器的核心部件，其性能直接影响到合成器的频率精度和相位噪声。

我们采用高性能的FPGA器件实现相位累加器，确保高速运算和低功耗。

（2）正弦波查找表正弦波查找表用于存储正弦波采样值，其大小和精度决定了合成器的频率分辨率和幅度精度。

我们采用16位精度，存储1024个采样点，以满足高精度需求。

（3）数字到模拟转换器（DAC）DAC将数字信号转换为模拟信号，其性能影响到合成器的输出信号质量。

我们选用高性能的DAC芯片，具有14位精度和500MHz的转换速率。

（4）低通滤波器（LPF）低通滤波器用于滤除DAC输出信号中的高频噪声，保证输出信号的平滑。

我们设计了一个4阶椭圆函数低通滤波器，具有-60dBc的带外抑制能力和50MHz的截止频率。

3.系统架构数字频率合成器系统架构如下：（1）输入接口：接收外部参考时钟信号和频率控制信号。

1 前言频率合成(Frequency Synthesis)是指以一个或数个参考频率为基准，在某一频段内，综合产生并输出多个工作频率点的过程。

基于这个原理制成的频率源称为频率合成器(Frequency Synthesizer)目前，频率合成器已经成为电子技术、空间技术和通信技术中的一个重要组成部分。

例如在无线电收、发信机中，广泛采用频率合成器作为收、发信机的振荡频源。

频率合成器还广泛地应用于雷达、导航、频率时间标准等各个技术领域。

例如，在雷达及电子对抗中，利用频率合成器可以迅速而又准确地改变频率，以避开敌机的侦察和干扰。

在各种精密仪表中，频率合成器能够提供高分辨率、低噪声（相位噪声）的信号，以适应各种精密测量的需要。

频率合成器可分为直接式频率合成器,间接式（或锁相）频率合成器和直接式数字频率合成器。

直接式频率合成器是最先出现的一种合成器类型的频率信号源。

这种频率合成器原理简单,易于实现。

其合成方法大致可分为两种基本类型:一种是所谓非相关合成方法;另一种称为相关合成方法。

间接式频率合成器又称为锁相频率合成器。

锁相频率合成器是目前应用最广的频率合成器。

本设计的频率合成器也是利用锁相环来实现的。

频率合成器的主要性能指标有：频率范围，频率间隔，波道数，频率转换时间，频率稳定度与准确度等。

本设计中的频率合成器工作频率范围为200HZ～200KHZ，分为三个频段，即200HZ～2KHZ，频率间隔200HZ，2KHZ～20KHZ，频率间隔为2KHZ，20KHZ～200KHZ，频率间隔为20KHZ。

主要通过锁相环和倍频，分频器来实现。

最后输出的频率用LED 显示出来。

2 总体方案设计本设计要求设计频率合成器工作频率范围为200HZ ～200KHZ ，分为三个频段，即200HZ ～2KHZ ，频率间隔200HZ ，2KHZ ～20KHZ ，频率间隔为2KHZ ，20KHZ ～200KHZ ，频率间隔为20KHZ 。

实现直接数字频率合成器的种技术方案嘿，小伙伴们，今天我来和大家聊聊如何实现一款牛气冲天的直接数字频率合成器（DDS）。

这可是电子领域里的一大神器，不仅能实现高速频率转换，还能精确控制输出波形，简直是实验室和工业界的宠儿。

下面，我就用我那十年磨一剑的经验，给大家带来一份实操性强的技术方案。

我们要明确DDS的核心原理。

DDS的核心在于一个叫做相位累加器的家伙，它通过不断地累加相位，来控制数字到模拟转换器（DAC）的输出，从而实现频率合成。

那么，我们就来一步步打造这款神奇的DDS。

一、硬件设计1.1选用合适的FPGA芯片FPGA是DDS的核心，负责实现相位累加、正弦查找表、DAC输出等功能。

我们要根据项目需求，选择合适型号的FPGA芯片。

这里我推荐使用Xilinx或Altera的高端FPGA，它们具有丰富的逻辑资源和高速DAC接口，能够满足DDS的高性能要求。

1.2设计数字下变频器数字下变频器是DDS的关键部分，它负责将高频信号转换为低频信号。

我们可以采用数字滤波器来实现这一功能。

在设计过程中，要注意滤波器的类型、阶数和截止频率等参数，以确保信号转换的准确性和稳定性。

1.3设计DAC输出电路DAC输出电路负责将数字信号转换为模拟信号。

这里我们可以选择串行或并行DAC，根据FPGA的接口和性能要求来确定。

同时，要设计合适的驱动电路，确保DAC输出信号的幅度和波形。

二、软件设计2.1相位累加器设计相位累加器是DDS的核心，它决定了输出频率的精度。

在设计相位累加器时，要注意字长和累加速率，以满足频率分辨率和转换速度的要求。

2.2正弦查找表设计正弦查找表是DDS的关键部分，它用于查找正弦波的采样值。

在设计查找表时，要考虑查找表的深度和宽度，以确保输出波形的精度。

2.3数字滤波器设计数字滤波器是数字下变频器的核心，它决定了信号转换的准确性和稳定性。

在设计滤波器时，要选择合适的滤波器类型、阶数和截止频率等参数。

2.4控制界面设计控制界面是用户与DDS交互的桥梁，它负责接收用户输入的频率、幅度等参数，并控制FPGA实现相应的功能。

直接数字频率合成器（DDS）设计摘要直接数字合成（DDS）是一种数字式技术，产生的频率和相位可调输出信号引用到一个固定频率时钟源模块的精度数字数据技术。

本质上，参考时钟脉冲频率间隔分开一个DDS结构提出的二进制控制字。

控制字通常是24到48位长，使DDS的实施提供优越的输出频率调谐分辨率。

在日益竞争成本的今天，高性能，功能与作用相结合，DDS 产品正迅速地成为除传统的高速频率的模拟合成器解决办法之外的另一种选择。

高速，高性能，D/A变换器和DDS结构到单片机(通常是一个完整DDS的解决办法)上的综合使这项技术能够瞄准广泛应用，而且在许多场合提供一种替代基于模拟的PLL合成器。

在许多应用中，使用DDS的解决方案拥有灵活的特性，相较模拟等效电路锁相环频率合成器它有一些独特的优势。

DDS 优势：微赫兹的输出频率和相位调整功能，这些全部在数字控制下完成。

极其快的调相输出频率(或者相位),相位频率连续无畸变/使未达到的相关模拟还原时间异常。

DDS数字化实现了消除了手工系统调谐的需要操控和零部件老化和温度模拟合成器解决办法。

DDS实现了数字的控制接口，当它在处理器下控制时系统可被遥控的环境变得容易、精确且尽可能完善。

当它作为一个相位合成器时，DDS能够前所未有的匹配来控制I和Q的输出。

关键字直接频率合成器（DDS），任意的波形发生器，频率计SummaryDirect digital synthesis (DDS) is a technique for using digital data processing blocks as a means to generate a frequency- and phase-tunable output signal referenced to a fixed-frequency precision clock source. In essence, the reference clock frequency is “divided down” in a DDS architecture by the scaling factor set forth in a programmable binary tuning word. The tuning word is typically 24-48 bits long which enables a DDS implementation to provide superior output frequency tuning resolution.Today’s cost-competitive, high-performance, functionally-integrated, and small package-sized DDS products are fast becoming an alternative to traditional frequency-agile analog synthesizer solutions. The integration of a high-speed, high-performance, D/A converter and DDS architecture onto a single chip (forming what is commonly known as a Complete-DDS solution) enabled this technology to target a wider range of applications and provide, in many cases, an attractive alternative to analog-based PLL synthesizers. For many applications, the DDS solution holds some distinct advantages over the equivalent agile analog frequency synthesizer employing PLL circuitry.DDS advantages:Micro-Hertz tuning resolution of the output frequency and sub-degree phase tuning capability, all under complete digital control.Extremely fast “hopping speed” in tuning output frequency (or phase), phase-continuous frequency hops with no over/undershoot or analog-related loop settling time anomalies.The DDS digital architecture eliminates the need for the manual system tuning and tweaking associated with component aging and temperature drift in analog synthesizer solutions.The digital control interface of the DDS architecture facilitates an environment where systems can be remotely controlled, and minutely optimized, under processor control.When utilized as a quadrature synthesizer, DDS afford unparalleled matching and control of I and Q synthesized outputs.KeywordsDirect digital synthesis (DDS),The generator of arbitrary wave form, Frequency measure目录I、正文 (4)一、设计要求说明 (4)二、方案论证 (4)三、各模块设计原理 (6)1、相位累加器 (6)2、建立ROM宏单元 (7)3、频率控制与相位控制模块 (12)4、动态显示模块 (15)5、分频模块 (18)6、测频模块 (20)7、控制模块 (22)四、总装图 (23)五、编程下载 (24)II、结论 (25)III、参考文献 (25)IV、实验感想 (26)I、正文一、设计要求说明：本实验的内容是使用DDS的方法设计一个任意频率的正弦信号发生器，利用Quartus II完成设计、仿真等工作，并进行硬件测试。

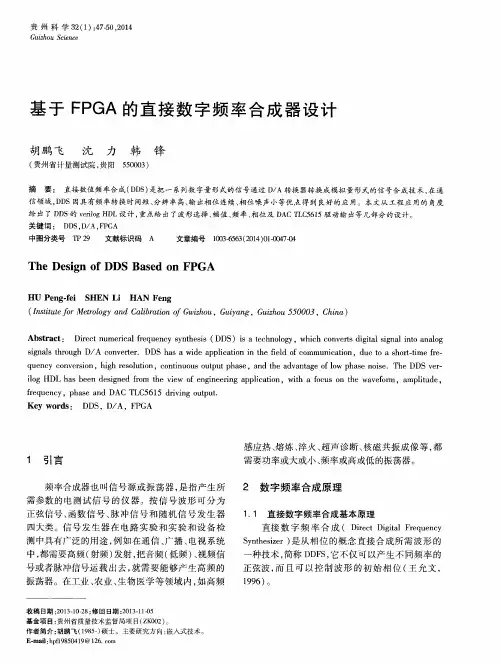

天津师范大学本科毕业论文（设计）题目：基于FPGA的直接数字频率合成器的设计学院：计算机与信息工程学院学生姓名：金宝学号：04509150专业：信息工程年级：2004级完成日期：2008年5月指导教师：李骊基于FPGA的直接数字频率合成器的设计摘要：直接数字频率合成器(DDS)是一种以数字采样技术为基础，以相位累加器为主体的频率合成器。

DDS具有相位噪声低、频率分辨率高、频率转换时间短、工作频带宽线路简洁一系列的优点，是目前战术通信的主要技术基础之一。

本设计是利用FPGA芯片设计直接数字频率合成器，从而实现频率变化、相位变化和幅度变化。

首先对DDS的原理进行了详细讨论，然后通过各种方案的比较和论证，设计实现了基于FPGA的DDS。

设计中采用的是VHDL语言编程，并使用Quartus II软件仿真，通过硬件实现，设计简单，并经实践证明是可行的。

关键字：直接数字频率合成；现场可编程门阵列；硬件描述语言Design and Implementation of Direct Digital FrequencySynthesiZer Based on FPGAAbstract :DDS (Direct Digital Frequency Synthesizer) is a synthesizer which is based on the digital sampling technique and makes phasic accumulator as its principal part. DDS has a series of merits, including low phasic noise, high frequency resolution, short frequency circuitry. It is one of bases of critical technique on tactical communications.This paper designs DDS to implement the changes in frequency, phase and extent by FPGA chips. First of all, it discusses the principle of DDS in detail. Then its design implements DDS based on FPGA by comparing and demonstrating all kinds of schemes. This design is programmed in VHDL language and uses Quartus II as a emulator. The brief design is available after hardware implementation and practical certificate.Key words :Direct Digital Synthesis；FPGA；VHDL目录1 绪论............................................................... - 1 - 1.1 直接数字频率合成技术简介....................................... - 1 - 1.2. DDS的产生..................................................... - 1 - 1.3 直接数字频率合成技术概念....................................... -2 - 1.4 直接数字频率合成技术的工作特点................................. - 2 - 1.5 直接数字频率合成技术在军事通信中的应用......................... -3 - 1.6 课题背景....................................................... - 3 -1.7 课题内容....................................................... - 4 -2 总体方案设计....................................................... - 4 - 2.1 实现DDS的三种技术方案......................................... - 4 -2.1.1 采用高性能DDS单片电路的解决方案............................ - 5 -2.1.2 采用低频正弦波DDS单片电路的解决方案........................ - 6 -2.1.3 自行设计的基于FPGA芯片的解决方案........................... - 6 - 2.2 DDS工作原理.................................................... - 8 -2.2.1 直接频率合成器（DDS）的优缺点............................... - 9 -2.2.2 影响DDS合成技术应用的问题................................. - 11 -2.2.3 技术难点................................................... - 11 - 2.3 现场可编程技术................................................ - 11 -2.3.1 FPGA基本结构.............................................. - 13 -2.3.2 FPGA设计流程.............................................. - 13 -3 数字合成器(DDS)的实现............................................. - 15 - 3.1 VHDL语言简介.................................................. - 15 - 3.2 QuartusII软件简介............................................. - 17 - 3.3 直接数字合成器(DDS)方案的实现................................. - 19 -3.3.1 相位累加器................................................. - 19 -3.3.2 相位调制器................................................. - 21 -3.3.3 正弦查询表ROM ............................................. - 23 -3.3.4 数模转换器DAC ............................................. - 26 -3.3.5 合并——DDS顶层文件....................................... - 26 -4 直接频率合成器DDS的仿真与调试.................................... - 28 - 4.1 综合.......................................................... - 28 - 4.2 仿真.......................................................... - 28 - 4.3硬件实现....................................................... - 29 -4.3.1 配置引脚................................................... - 29 -4.3.2 下载....................................................... - 29 -4.3.3 硬件连接与实现............................................. - 30 -5 总结与展望........................................................ - 31 - 参考文献............................................................ - 32 - 致谢.............................................................. - 33 -1 绪论频率合成器是一种频率稳定度较高的离散间隔型频率信号发生器。
