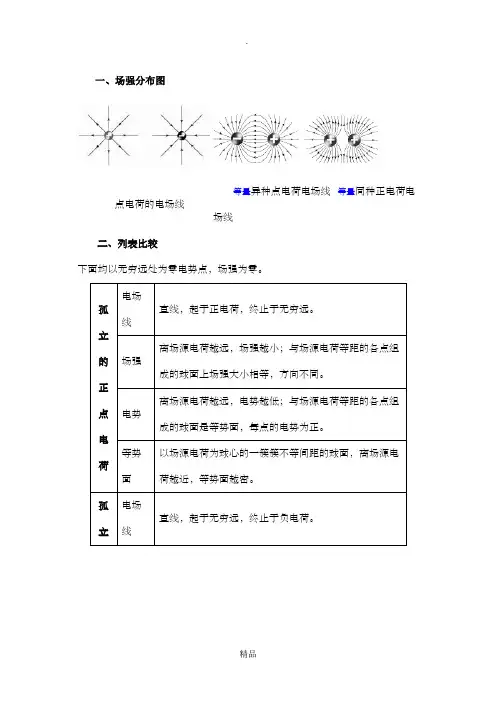

一、场强分布图
点电荷的电场线
等量异种点电荷电场线 等量同种正电荷
电场线
二、列表比较
孤
立
的 正
点
电
荷
电场线 直线，起于正电荷，终止于无穷远。
场强 离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势 离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
孤
立
的 负
点
电
荷
电场线 直线，起于无穷远，终止于负电荷。
场强
离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。
电势 离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。
等势面 以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
等
量
同
种
负
点电场线 大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势 每点电势为负值。
连线上 场强 以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。
连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。
电势中垂面是一个等势面，电势为零（以无穷远处为零电势点，场强为零）（以无穷远处为零电势点，场强为零）注意：电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。
连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。
电势中垂面是一个等势面，电势为零（以无穷远处为零电势点，场强为零）（以无穷远处为零电势点，场强为零）注意：电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
几种典型电场线分布示意图及场强电势特点表一、场强分布图孤立点电荷周围的电场等量异种点电荷的电场等量同种点电荷的电场+匀强电场－－－－点电荷与带电平二、列表比较下面均以无穷远处为零电势点，场强为零。
电场线直线，起于正电荷，终止于无穷远。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不场强的同。
正点离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为电势电荷正。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线直线，起于无穷远，终止于负电荷。
孤立离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不场强的同。
负点离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为电势电荷负。
等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。
电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
等量电势每点电势为负值。
同种连以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中负点场强线点；由连线的一端到另一端，先减小再增大。
电荷上电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂场强垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
线中点电势最低，由中点至无穷远处逐渐升高至零。
电势上电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中等量场强线点；由连线的一端到另一端，先减小再增大。
同种上电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
正点中以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂电荷场强垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
等量同种正点电荷
注意：电场线、等势面的特点和电场线与等势面间的关系：
①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
②电场线互不相交，等势面也互不相交。
③电场线和等势面在相交处互相垂直。
④电场线的方向是电势降低的方向，而且是降低最快的方向。
⑤电场线密的地方等差等势面密；等差等势面密的地方电场线也密。
电容器动态变化的两类典型问题讨论
平行板电容器充电后，继续保持电容器两极板与电池两极相连接，若电容器的d 、S 、ε变化，将引起电容器的C 、Q 、U 、E 怎样变化：由于电容器始终连接在电池上，因此两板间的电压保持不变，可根据下列几式讨论C 、Q 、E 的变化情况
d
d U E d S kd SU CU Q d S kd S C 144∝=∝==∝= επεεπε 平行板电容器充电后，切断与电池的连接，若电容器的d 、S 、ε变化，将引起电容器的C 、Q 、U 、E 怎样变化：由于电容器充电后，切断与电池的连接，使电容器的带电量保持不变，可根据下列几式讨论C 、U 、E 的变化情况
S Q S kQ d kd
S Q Cd Q d S d S kdQ d kd d S kd S C εεππεεεππεεπε∝=⋅==∝=∝=44,4,4ＵＥ＝ ４ＳＱ ＣＱＵ＝。
一、场强分布图
点电荷的电场线
等量异种点电荷电场线等量同种正电荷电
场线
二、列表比较
下面均以无穷远处为零电势点，场强为零。
孤
立的正点电荷电场
线
直线，起于正电荷，终止于无穷远。
场强
离场源电荷越远，场强越小；与场源电荷等距的各点组
成的球面上场强大小相等，方向不同。
电势
离场源电荷越远，电势越低；与场源电荷等距的各点组
成的球面是等势面，每点的电势为正。
等势
面
以场源电荷为球心的一簇簇不等间距的球面，离场源电
荷越近，等势面越密。
孤立电场
线
直线，起于无穷远，终止于负电荷。
如有侵权请联系告知删除，感谢你们的配合！。

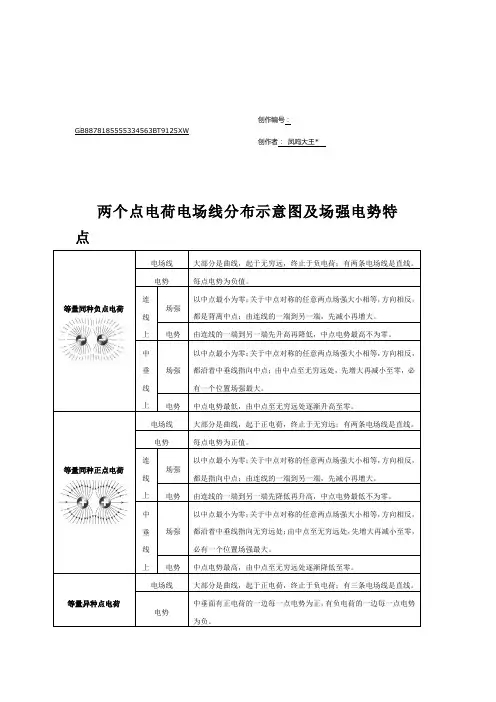

创作编号：GB8878185555334563BT9125XW创作者：凤呜大王*两个点电荷电场线分布示意图及场强电势特点等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。
电势每点电势为负值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先升高再降低，中点电势最高不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最低，由中点至无穷远处逐渐升高至零。
等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。
电势每点电势为正值。
连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。
电势由连线的一端到另一端先降低再升高，中点电势最低不为零。
中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。
电势中点电势最高，由中点至无穷远处逐渐降低至零。
等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。
电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。
连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等，方向相同，都是由正电荷指向负电荷；由连线的一端到另一端，先减小再增大。
电势由正电荷到负电荷逐渐降低，中点电势为零。
中垂线上场强以中点最大；关于中点对称的任意两点场强大小相等，方向相同，都是与中垂线垂直，由正电荷指向负电荷；由中点至无穷远处，逐渐减小。
电势 中垂面是一个等势面，电势为零（以无穷远处为零电势点，场强为零）孤立点电荷电场线分布示意图及场强电势特点（以无穷远处为零电势点，场强为零）注意：电场线、等势面的特点和电场线与等势面间的关系：①电场线的方向为该点的场强方向，电场线的疏密表示场强的大小。
一．等量异种同种电荷产生电场电场线场强关系1．等量异种点电荷形成的电场中电场线的分布特点(1)两点电荷连线上各点，电场线方向从正电荷指向负电荷．(2)两点电荷连线的中垂面(中垂线)上，电场线方向均相同，即场强方向均相同，且总与中垂面(线)垂直．在中垂面(线)上到O点等距离处各点的场强相等(O为两点电荷连线中点)．(3)在中垂面(线)上的电荷受到的静电力的方向总与中垂面(线)垂直，因此，在中垂面(线)上移动电荷时静电力不做功．(4) 等量异种点电荷连线上以中点O场强最小，中垂线上以中点O的场强为最大；(5)等量异种点电荷连线和中垂线上关于中点对称处的场强相同；2．等量同种点电荷形成的电场中电场线的分布特点(1)两点电荷连线中点O处场强为零，此处无电场线．(2)中点O附近的电场线非常稀疏，但场强并不为零．(3)两点电荷连线中垂面(中垂线)上，场强方向总沿面(线)远离O(等量正电荷)．(4)在中垂面(线)上从O点到无穷远，电场线先变密后变疏，即场强先变强后变弱．(5)等量同种点电荷连线上以中点电场强度最小，等于零．因无限远处场强E∞＝0，则沿中垂线从中点到无限远处，电场强度先增大后减小，之间某位置场强必有最大值．(6)等量同种点电荷连线和中垂线上关于中点对称处的场强大小相等、方向相反.PS:等量异种电荷和等量同种电荷连线上以及中垂线上电场强度各有怎样的规律？(1)等量异种点电荷连线上以中点O场强最小，中垂线上以中点O的场强为最大；等量同种点电荷连线上以中点电场强度最小，等于零．因无限远处场强E∞＝0，则沿中垂线从中点到无限远处，电场强度先增大后减小，之间某位置场强必有最大值．(2)等量异种点电荷连线和中垂线上关于中点对称处的场强相同；等量同种点电荷连线和中垂线上关于中点对称处的场强大小相等、方向相反.二．等量异种同种电荷产生电场电势等势面1.等量异种点电荷的电场：是两簇对称曲面，两点电荷连线的中垂面是一个等势面．如图1－4－6所示．在从正电荷到负电荷的连线上电势逐渐降低，φA>φA′；在中垂线上φB＝φB′.2.等量同种点电荷的电场：是两簇对称曲面，如图1－4－7所示，在AA′线上O点电势最低；在中垂线上O点电势最高，向两侧电势逐渐降低，A、A′和B、B′对称等势．-三、练习Main Document Only.．如图所示，在真空中有两个固定的等量异种点电荷+Q和-Q。

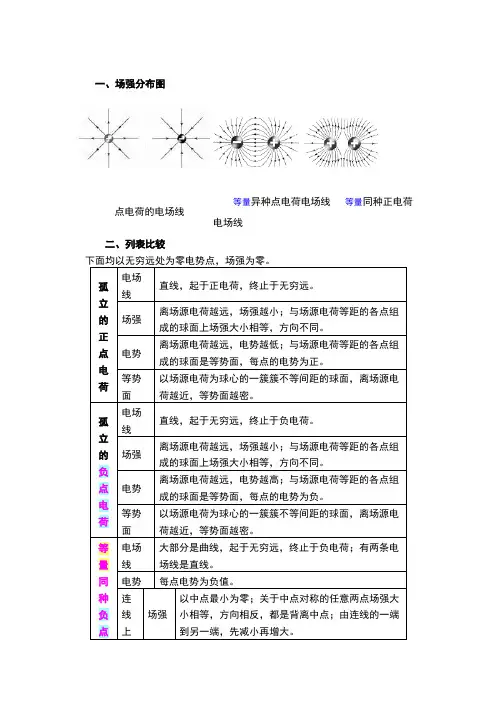

匀强电场 等量异种点电荷的电场 等量同种点电荷的电场－ － － － 点电荷与带电平+孤立点电荷周围的电场几种典型电场线分布示意图及场强电势特点表重点一、场强分布图二、列表比较 下面均以无穷远处为零电势点，场强为零。
