2016春九年级物理全册 第19章 生活用电 第2节 家庭电路中电流过大的原因课件2 (新版)新人教版

知3－讲
(1)保险丝的作用：电路中电流过大时，能及时熔断以保
护电路。
(2)保险丝的选材原则：由电阻率大、熔点低的材料制成。
某种物质所制成的元件(常温下20℃)的电 阻与横截面积的乘积与长度的比值叫做这种 物质的电阻率。
感悟新知
运用了对比法。
知3－讲
(3)保险丝与铜丝的对比：长度与横截面积都相同的铜丝与
知3－讲
感悟新知
知3－练
例 3 家庭电路中的保险丝烧断了，下列做法中正确的是( ) A. 用铜丝替换 B. 为了保险，选择尽量粗的保险丝替换 C. 选择额定电流稍小于电路中最大正常工作电流的保险 丝替换 D. 选择额定电流等于或稍大于电路中最大正常工作电流 的保险丝替换
感悟新知
知3－练
解题秘方：抓住保险丝的“保险”作用来判断相 关做法是否正确。
烧起来，甲电路产生的原因是__用__电__器__总__功__率__过__大__。
乙电路产生的原因是___短__路____。
感悟新知
知识点 3 保险丝
知3－讲
1. 实验探究——保险丝的作用
如图5 所示，将保险丝与一段铜丝串联接入电路中，
逐渐增大电路中的电流，观察谁先熔断。
感悟新知
2. 实验能说明的问题
答案：B
感悟新知
知1－练
1-1. 暑期持续的“桑拿天”，居民家里的空调、电扇都闲 不住，导致电路火灾时有发生，调查发现，起火原因 如出一辙：电线超负荷使电线内的金属导线发热引燃 了外面的绝缘皮。根据学过的物理知识回答：
(1)“ 超负荷” 是指由于同时工作的用电器_总__功__率___过大， 而导致电路中的_电__流___(填“电流”或“电阻”)过大。
感悟新知

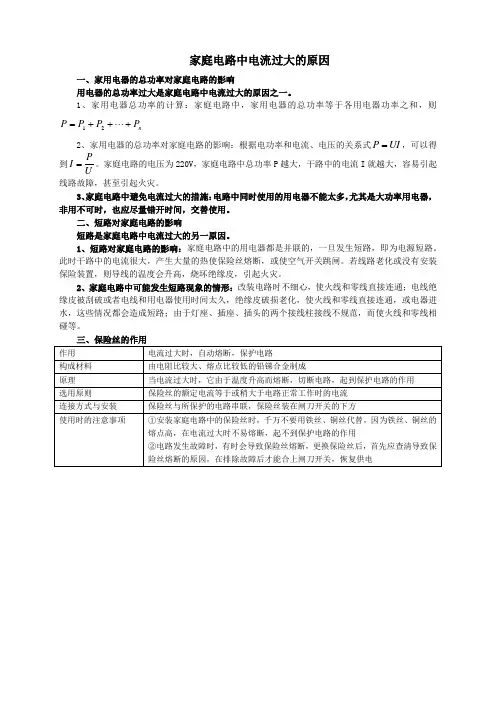

家庭电路中电流过大的原因
一、家用电器的总功率对家庭电路的影响
用电器的总功率过大是家庭电路中电流过大的原因之一。

1、家用电器总功率的计算：家庭电路中，家用电器的总功率等于各用电器功率之和，则n P P P P +++= 21
2、家用电器的总功率对家庭电路的影响：根据电功率和电流、电压的关系式UI P =，可以得到U
P I =。

家庭电路的电压为220V ，家庭电路中总功率P 越大，干路中的电流I 就越大，容易引起线路故障，甚至引起火灾。

3、家庭电路中避免电流过大的措施：电路中同时使用的用电器不能太多，尤其是大功率用电器，非用不可时，也应尽量错开时间，交替使用。

二、短路对家庭电路的影响
短路是家庭电路中电流过大的另一原因。

1、短路对家庭电路的影响：家庭电路中的用电器都是并联的，一旦发生短路，即为电源短路。

此时干路中的电流很大，产生大量的热使保险丝熔断，或使空气开关跳闸。

若线路老化或没有安装保险装置，则导线的温度会升高，烧坏绝缘皮，引起火灾。

2、家庭电路中可能发生短路现象的情形：改装电路时不细心，使火线和零线直接连通；电线绝缘皮被刮破或者电线和用电器使用时间太久，绝缘皮破损老化，使火线和零线直接连通，或电器进水，这些情况都会造成短路；由于灯座、插座、插头的两个接线柱接线不规范，而使火线和零线相碰等。

二、保险丝
保险丝为什么能起到保险的作用？
当电流过大时，保险丝熔断，切 断电路，起到了保护作用。
二、保险丝
看教材第111页，思考并小组讨 论：
1.电流过大时，保险丝为什么会 自动熔断？
2.为了达到保险的目的，保险丝 的材料应该具有什么特点？
3.是否可以任意换用不同规格的 保险丝，或用铁丝、铜丝代替保险丝？
小,而保险丝的熔点相同，根据Q=I2Rt，电流流
过保险丝时,电阻小的保险丝要通过较大的电流
才能熔断。所以保险丝越粗,电阻越小,额定电
流越大。
友情提示：
更换保险丝时，不要换成更粗的保险丝， 铜丝、铁丝的熔点较高，所以千万不能用铜丝 或铁丝代替保险丝，否则当电路中电流过大时， 保险丝不能及时熔断，起不到保护电路的作用.
（D ）
A、保险丝太粗不合格 B、所有用电器同时工作 C、一定是短路造成的 D、可能接入了大功率电器
课堂练习
3、家庭电路中保险丝断了，以下原因不
可能的是： （B ）
A、家庭中用电器的功率过大 B、拉线开关中的两根导线头相碰 C、保险丝的规格不合适，熔断电流太小 D、插头中的两根导线头相碰
课堂练习
一、家庭电路中电流过大的原因
现象：并联的灯泡越多，电流表的 示数越大，并联的灯泡足够多时，保险 丝就会熔断。
分析：灯泡是并联的，并联的灯泡
越多，电路中总功率越大，根据I=P/U 可知，U一定，P大，I也大，所以并联
的电灯越多干路电流越大。
一、家庭电路中电流过大的原因
2.用电器的总功率过大
思考： 细心地同学会发现，并联接入电
1、避免同时使用功率过大的用电器
2、改造线路 3、加装保险课堂小结
1、家庭电路中电流过大 的原因是：短路或用电器 的总功率过大。

第十九章 生活用电
第2节 家庭电路中电流 过大的原因
家庭电路的组成
家庭供电线路的改造主要是把电线换成更粗的，电 能表换成标定电流更大的，说一说这种改造的必要性。
探究点一 家用电器的总功率对家庭电路的影响
1．家庭电路中的总功率： P = P1+ P2 + …+ Pn
2．用电器的总功率过大是家庭电路中电流过大 的原因之一。
（1）使用这台空调时，通过它的电流是多少？ （2）从安全用电的角度考虑，明明家的电路 是否允许安装这样一台空调？
解:（1）空调接入家庭电路使用，电压为 220 V。
I1 =
P1 U
=
103 W 220 V
= 4.55 A
（2）多种解题方法：
① 计算同时使用所有用电器时的总电流是否
超过 10 A。
I2 =
A。
×
。 猜想:开关闭合后
会发生什么现象？
保险丝
B。
短路是家庭电路中电流过大的另一个原因。
你知道造成家庭电路中短路的原因是什么吗？ 由于改装电路时不小心，使火线和零线直接连通造 成短路； 电线绝缘皮被刮破或烤焦，使火线和零线直接连通 造成短路； 电线和用电器使用年限过长，绝缘皮破损或老化， 使火线和零线直接连通造成短路；应使其额定电流等于或略大于电路中的最大正 常工作电流。
5.现在家庭中常用空气开关代替保险丝
空气开关
住宅配电箱
当电路中电流过大时，空气开关自动断开，切断电 源。
课堂小结
家庭电路中电流过大的原因有两个：一是电 路中用电器的总功率过大，二是电路发生短路。
保险丝是用电阻比较大、熔点比较低的铅锑 合金制作的。把保险丝或空气开关接在电路中， 可以保证电路中的电流过大时，自动切断电路， 起到保险的作用。
