ABB变频器调试

abb变频器设置参数的步骤设置ABB变频器参数的步骤可以分为以下几个方面：
1. 连接变频器，首先需要将ABB变频器与电源和控制设备连接好，确保电气连接正确并且安全可靠。

2. 进入参数设置模式，根据ABB变频器的型号和系列不同，进入参数设置模式的方法可能会有所不同，通常可以通过按下特定的按键组合或者在控制面板上进行操作来进入参数设置模式。

3. 参数设置，在进入参数设置模式后，可以通过控制面板上的按钮或者旋钮来浏览和修改各个参数。

ABB变频器的参数通常包括运行参数、控制参数、保护参数等多个方面，需要根据实际需求逐个进行设置。

4. 保存设置，在完成参数设置后，需要确保将设置的参数保存到变频器中，通常可以通过按下特定的确认键或者执行保存命令来完成保存操作。

5. 测试和调整，设置参数后，需要进行测试和调整，确保变频
器的运行符合预期，并且能够满足实际的控制需求。

在测试和调整过程中，可能需要对部分参数进行微调或者修改。

总的来说，设置ABB变频器参数的步骤包括连接变频器、进入参数设置模式、参数设置、保存设置以及测试和调整。

在进行参数设置时，需要根据具体的应用需求和变频器型号来进行操作，确保参数设置的准确性和有效性。

ABB变频器参数调试步骤ABB变频器是一种通过调整电源频率来控制电机转速的设备，广泛应用于工业生产中。

其参数调试是使用变频器的过程中非常重要的一环，可以使变频器能够更好地适应不同负载情况，达到更高的效能。

下面是ABB变频器参数调试的一般步骤：1.熟悉变频器的基本结构和参数功能：在进行参数调试之前，首先要对ABB变频器的基本结构和参数功能进行了解和熟悉。

这包括变频器的连接方式、外部控制信号的接口、控制方式、PID调节等基本参数的含义和作用。

2.调试前的准备工作：在进行参数调试之前，需要进行一些准备工作。

首先，检查变频器和相关设备的接线是否正确，电机是否符合变频器的要求。

其次，确保电源和地线连接良好，系统接地可靠。

最后，进行系统的初级调试，例如检查传感器、控制和保护装置等。

3.参数设置：根据具体的负载条件和要求，设置变频器的参数。

参数设置主要包括基本参数设置和高级控制参数设置两个方面。

-基本参数设置：这些参数是控制变频器运行的基本参数，包括电网频率、电机频率、额定功率、额定电流等。

在设置这些参数时，需要根据实际情况进行调整，确保变频器和电机能够正常工作。

-高级控制参数设置：这些参数是用来调节变频器的控制特性，使得变频器能够更加精确地控制电机的运行。

包括控制方式的选择、PID参数的设置、速度和转矩曲线的调节等。

4.参数调试：根据实际运行情况，对变频器的参数进行调试。

调试过程中需要注意以下几个方面：-负载适应性调试：通过逐步增加负载或减少负载，观察变频器的响应和电机的运行情况，调整相关参数，使得变频器能够适应不同的负载条件。

-调速响应性调试：通过改变设定值，观察变频器的输出和电机的实际转速，调整相关参数，使得变频器能够快速、稳定地达到设定转速。

-转矩限制和过载保护调试：通过逐步增加负载，观察变频器和电机的工作情况，调整相关参数，确保变频器能够在合理范围内限制电机的转矩和保护电机免受过载而损坏。

5.参数保存和文档记录：调试完成后，需要将调试好的参数保存到变频器中，并进行文档记录。

ABB 变频器调试参数和步骤首先，在给变频器通电之前先检查电源电压是否正常，接地是否良好，接线是否正确，并变频器的直流输出端子接线卸掉。

通电以后用万用表判断出变频器直流母线输出正、负极，再确认直流则接线是否正确。

确定以后将直流则接线接好。

其次，设置参数。

一、先设置第99组参数P99.01=ENGLISH(0)P99.02=FACTOR(1)P99.03=NO(不复位工厂设置)=YES(复位工厂设置)P99.04=DTC(0)P99.05=?V(额定电机电压)P99.06=?A(额定电机电流)P99.07=50HZ(额定电机频率)P99.08=?r/min(额定电机转速)P99.09=?KW(额定电机功率)P99.10=REDUCED(简化辨识运行方式，被驱动设备不能与电机去耦合)，对于我公司提升机来说就是指电机不能与减速机脱开。

=STANDARD（标准辨识运行方式，被驱动设备必须与电机去耦合），对于我公司来说就是指电机与减速机脱开连结。

=ID MAGN（不使用辨识运行方式）若在辨识运行之前参数组（10~98）被修改过，请检查新设定值是否满足下列条件：1 、20.01 MIMIMU SPEED<=0RPM2 、20.02 MAXIMUM SPEED>80%的电机额定转速3 、20.03 MAXIMUM CURRENT>=100%*I hd4 、20.04 MAXIMUM TORQUE>50%5 、在控制盘的状态行有L 显示（在本地控制）若没有，请按LOC/REM键进行切换本地控制与远程控制（状态行有R显示）要启动ID RUN，按启动键。

此时使能信号必须激活。

（16.01 RUN ENABLE）ID RUN 启动时的面板显示警告信息1 L -> 1242.0rpm IACS 800**WARNING**MOTOR STARTSID RUN 运行时面板显示的警告信息1 L –> 1242.0 rpmACS 800** WARNING**ID RUNID RUN 成功完成时的警告信息1 L -> 1242.0 rpmACS 800**WARNING**ID DONE在ID RUN 模式下，最好不要按下任何键，仅下述情况除外：在任何时间，可以按下停止键来停止电机ID RUN 的运行。

ABB变频器参数设置1.变频器模式设置首先，需要确定变频器的工作模式。

常见的工作模式有V/F控制模式和矢量控制模式。

V/F控制模式适用于一般的功率驱动系统，矢量控制模式适用于高性能的驱动系统。

根据实际需求选择合适的工作模式。

2.输出频率设置输出频率是指电机的运行频率，也就是电机的转速。

根据实际需求设置输出频率。

通常情况下，输出频率可以设置为50Hz或60Hz，也可以根据实际需求进行调整。

3.输出电压设置输出电压是指变频器输出给电机的电压。

根据电机的额定电压设置输出电压。

一般来说，输出电压应该和电机的额定电压相当。

4.加速时间设置加速时间是指电机从静止状态加速到额定转速所需的时间。

加速时间过短可能会对电机造成较大的负载，加速时间过长则会影响电机效率。

根据实际需求设置合适的加速时间。

5.减速时间设置减速时间是指电机从运行状态减速到停止所需的时间。

减速时间过短可能会对电机造成较大的负载，减速时间过长则会影响电机效率。

根据实际需求设置合适的减速时间。

6.PID参数设置PID参数用于控制电机的闭环控制，可以提高电机的控制精度和稳定性。

PID参数包括比例系数、积分时间和微分时间。

根据实际需求设置合适的PID参数。

7.保护参数设置保护参数用于保护电机和变频器的安全运行。

包括过载保护、短路保护、过热保护等。

根据电机和变频器的额定功率设置合适的保护参数，以避免电机和变频器的损坏。

需要注意的是，以上参数设置只是一般性的建议，具体的参数设置还需要根据电机的实际情况和使用要求来确定。

在设置参数时，需要根据电机的负载特性、工作环境以及变频器的性能参数等因素进行综合考虑。

总结起来，ABB变频器的参数设置是一个相对复杂的过程，需要根据电机的实际工作需求和变频器的性能参数进行综合考虑。

合理的参数设置可以提高电机的效率和稳定性，保障电机和变频器的安全运行。

ABB变频器参数调试步骤介绍ABB变频器参数调试是指将ABB变频器的参数优化调整，以使其在各种工况下工作更加稳定和高效。

参数调试的目的是为了满足实际工艺流程的要求，提高设备的运行效率和生产能力。

下面是ABB变频器参数调试的步骤介绍。

1.创建项目：在ABB变频器的参数调试软件中，首先需要创建一个调试项目。

可以根据实际需要设置项目的名称和项目参数。

2.选择控制模式：根据实际应用场景，选择适合的控制模式。

常见的控制模式有V/F模式、矢量控制模式等。

选择合适的控制模式能够提高变频器的控制精度和运行效率。

3.设置电机参数：将电机的基本参数输入到变频器中，包括额定功率、额定电流、额定转速等。

这些参数将作为变频器进行电机保护和控制的基础。

4.调整电机参数：根据实际工况，调整电机的一些特殊参数，如过载能力、电机热保护等。

这些参数的调整需要结合实际情况进行，以保证电机在工作过程中的安全可靠。

5.调整输出频率：设置变频器的输出频率，根据实际工艺需求进行调整。

主要可以通过频率设置或者模拟量输入调节输出频率。

同时，根据需求设置起始频率、加速时间和减速时间等参数。

6.设置PID参数：在需要闭环控制的应用中，可以设置PID参数来实现闭环控制。

PID参数的设置需要根据具体的控制要求进行调整，包括比例系数、积分时间和微分时间等。

7.调整保护参数：根据实际工况，设置变频器的保护参数，包括过流保护、过载保护和缺相保护等。

这样能够提高设备的安全性和可靠性。

8.数据采集和监控：在调试过程中，可以通过变频器的监控功能对电机和工艺进行实时数据采集和监控。

通过监控数据的分析，可以了解设备的运行状况和性能指标，并进行参数的优化调整。

9.参数保存和备份：调试完成后，将调试好的参数保存到变频器中，并备份相关的参数档案。

这样可以在需要时方便地恢复到调试好的参数设置，也可作为下次调试的参考。

10.参数优化和反馈：通过实际运行和监控数据的反馈，对参数进行进一步优化。

ABB变频器参数设置与故障报警一、ABB变频器参数设置1.进入参数设置菜单2.参数分类3.基础参数设置首先要设置变频器的型号，这个参数通常是由厂家提供的，可以在产品手册中找到。

然后是电源参数，主要包括输入电压、输入频率等。

最后是电机参数，需要设置电机的额定功率、额定电流、额定转速等。

4.功能参数设置功能参数设置可以根据具体需要进行调整。

其中运行控制参数包括启动方式、运行频率范围、加速时间、减速时间等；保护设置参数包括过流保护、过载保护、过压保护等；通信设置参数包括通信协议、通信地址、波特率等。

5.参数保存设置完成后，需要将参数保存到变频器内部的存储器中。

通常情况下，在设置界面中会有保存参数的选项，选择保存后，系统会自动将参数保存并生效。

6.参数读取和修改在实际运行中，可能需要对已设置的参数进行读取和修改。

通过菜单界面可以进入到参数列表，然后选择需要读取或修改的参数，按照提示进行操作即可。

二、ABB变频器故障报警1.故障报警方式2.常见故障类型(1)过载故障：当电机负载超过变频器的额定负载能力时，会触发过载保护功能，导致系统报警。

此时需要检查电机负载是否正常，如有异常需要及时处理。

(2)过流故障：当电机电流超过变频器的额定电流时，会触发过流保护功能，导致系统报警。

此时需要检查电流传感器、电机绕组是否正常，如有故障需要及时维修。

(3)过压故障：当输入电压超过变频器的额定电压时，会触发过压保护功能，导致系统报警。

此时需要检查电源线路是否正常，如有故障需要及时处理。

(4)温度故障：当变频器内部温度超过设定的阈值时，会触发温度保护功能，导致系统报警。

此时需要检查变频器散热系统是否正常，如有故障需要及时维修。

3.故障处理方法当系统出现故障报警时，需要根据报警代码和报警信息进行具体的故障处理。

一般情况下，可以按照以下步骤进行处理：(1)停机：在故障报警时，首先要立即停止系统运行，以免加剧故障的发展。

(2)查找原因：根据报警代码和报警信息，查找故障的原因。

ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。

ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。

本文将介绍ABB变频器参数设置的步骤。

步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。

确保所有关联的电气电路已经切断电源，并且确认电路无电。

步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。

这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。

步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。

这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。

步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。

这些参数设置会影响到电机的运行特性，根据实际需求进行调整。

步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。

这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。

步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。

根据实际需求进行选择，并进行相关参数的设置。

步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。

通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。

步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。

通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。

ABB变频器参数和正反转设置ABB变频器是一种用于控制电机转速的设备，能够实现电机的无级调速，提高电机的运行效率，减少能源消耗。

变频器的参数设置和正反转设置对于变频器的正常运行以及电机的控制非常重要，下面我将详细介绍ABB变频器的参数设置和正反转设置。

一、变频器参数设置1.主要参数设置（1）额定电机功率和额定电压：根据实际应用需求，设置变频器的额定电机功率和电压。

一般变频器的额定电机功率会略大于电机的实际功率，这样可以提供过载保护能力。

（2）额定电流和电流限制：根据电机的额定电流设置变频器的额定电流和电流限制，确保电机在额定工况下运行稳定。

（3）电机类型：根据电机的类型选择对应的参数设置，如三相异步电动机、感应电动机等。

（4）控制模式：根据控制要求选择合适的控制模式，如开环控制、闭环控制等。

（5）电机过载保护：设置过载保护参数，以确保电机在超负荷工况下能够正常运行并自动停机保护。

（6）调速曲线：根据实际应用需求设置变频器的调速曲线，以实现电机的精确控制。

2.高级参数设置（1）启动方式：根据应用需求选择合适的启动方式，如定扭矩启动、定压启动、定电流启动等。

（2）速度控制方式：根据应用需求选择合适的速度控制方式，如矢量控制、V/f控制等。

（3）PID控制：如果需要对电机进行精确控制，可以设置PID参数，通过调节PID参数以实现闭环控制。

（4）制动方式：根据应用需求选择合适的制动方式，如电阻制动、反接制动等。

（5）保护参数：设置各种保护参数，如过温保护、过压保护、欠压保护等，以确保变频器和电机的安全运行。

1.设置实现正反转（1）控制模式选择：选择开环控制或闭环控制模式，以实现电机的正反转控制。

（2）参数设置：根据实际应用需求设置正转和反转的相关参数，如运行频率、启动方式、制动方式等。

（3）控制信号设置：设置控制信号为正转或反转信号，以实现电机的正反转运行。

2.实现快速切换变频器通常支持快速切换正反转运行模式，通过设置相关参数可以实现快速切换功能。

abb变频器调速方法和步骤1准备要调节的参数ABB变频器调节的重要参数有设定电压、设定频率、频率调节范围和启动时的频率现场设定等。

具体要求根据实际电机应用环境有所不同，但是这些参数都是必须要进行设定的，才能使机器的运行更加有效且稳定。

2电机连接变频器在使用ABB变频器调节电机之前，首先要将电机连接到变频器上，确保电源和信号连接线正确接入，以及触点和速度调节器是否正确连接。

以确保变频器的安装完成，便可以正式调节。

3设定调节的参数接下来，要开启ABB变频器的设定界面，输入计划中的控制参数，如设定电压、设定频率、频率调节范围和启动时的频率等。

输入完参数后，进行确认，确认无误后保存并退出设置界面，以便开始调节电机运行参数。

4线路电压调节同时，还要根据变频器控制的电机功率要求来调节原来的线路电压，要根据实际电压调整范围，确保实际电压在此调整范围内。

调节完成后，可以通过查看电机的运行参数，来确认电压是否正常。

5调整波型和开关频率根据实际情况，用户可以调节ABB变频器的三角-矩形-调幅波型，尤其是在采用斜波方式时，要确认开关频率参数。

这是确保变频器的正常运行的关键参数之一，对于比较灵活的变频控制模式，要一次设置良好，尽可能让机器运行在有利的状态。

6机器调试运行最后，要完成变频调节的步骤就是调试机器，调试的方法很简单，就是根据变频器给出的预定电压、频率和调节范围，不断根据实际电压、频率、负荷对机器参数进行调整，以确保机器运行符合设定的参数。

一旦机器参数调整完成，变频器调节就完成了。

最终ABB变频器的调节，关键是要确保参数设定的准确性，在实际运行中，要根据实际电压、频率、负荷等参数，在变频器上对这些参数进行调整，以保证电机运行稳定可靠，同时也有利于节约能源。

ABB变频器调试步骤：1、按MENU键进入菜单选择栏，用上下键选中PAR项，按ENTER键进入参数选择菜单；2、用上下键调整参数的前两位为99；3、按下ENTER键，对参数的后两位进行调节；4、用上下键将参数后两位调至02，再按两下ENTER键；5、将参数9902（应用宏）调至1（标准宏），按确认键退出（此时显示的为参数后两位）；6、将参数后两位调至05（此时参数为9905）；7、用上下键将参数9905（电机额定电压V）设定为380，再按ENTER键退出；8、用同样方法将参数9906（电机额定电流A）调至3.7，再按ENTER键退出；9、用同样方法将参数9907（电机额定频率Hz）调至50, 再按ENTER键退出；10、用同样方法将参数9908（电机额定速度r/min）调至1440, 再按ENTER键退出；11、用同样方法将参数9909（电机额定功率kW）调至1.5, 再按ENTER键退出；12、用同样方法将参数9910（电机额定功率因数）调至0.82, 再按ENTER键退出；以上参数以电机铭牌为准。

13、再按一下ENTER键(此时显示为参数前两位)；14、用上下键将参数前两位调至10；15、按下ENTER键，对参数的后两位进行调节；16、用上下键将参数后两位调至03，再按下ENTER键；17、此时显示为参数1003的数据，用上下键将参数1003=1（电机转向），按ENTER 键退出；18、用同样方法将参数1001=1（2-线连接），按ENTER键退出；19、用同样方法将参数1201=0（禁止变频器恒速运转功能菜单），按ENTER键退出；20、用同样方法将参数1401调至1（继电器1动作条件为变频器准备就绪时动作），按ENTER键退出；21、用同样方法将参数1402调至2（继电器2动作条件为变频器运行时动作），按ENTER键退出；22、用同样方法将参数1403调至4（继电器3动作条件为变频器故障时动作），按ENTER键退出；23、用同样方法将参数1602=1（参数可更改），按ENTER键退出；24、用同样方法将参数2008（最大频率）调至32Hz，按ENTER键退出；25、用同样方法将参数2201=0（不使用加速曲线），按ENTER键退出；26、用同样方法将参数2202（电机加速时间）调至10秒，按ENTER键退出；27、用同样方法将参数2203（电机减速时间）调至10秒，按ENTER键退出；28、用同样方法将参数2208（电机急停减速时间）调至10秒，按ENTER键退出；技术部2012.12.12。

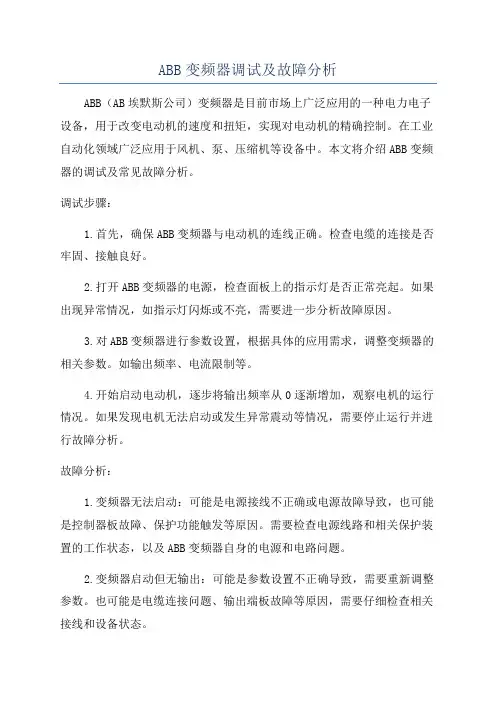

ABB变频器调试及故障分析ABB（AB埃默斯公司）变频器是目前市场上广泛应用的一种电力电子设备，用于改变电动机的速度和扭矩，实现对电动机的精确控制。

在工业自动化领域广泛应用于风机、泵、压缩机等设备中。

本文将介绍ABB变频器的调试及常见故障分析。

调试步骤：1.首先，确保ABB变频器与电动机的连线正确。

检查电缆的连接是否牢固、接触良好。

2.打开ABB变频器的电源，检查面板上的指示灯是否正常亮起。

如果出现异常情况，如指示灯闪烁或不亮，需要进一步分析故障原因。

3.对ABB变频器进行参数设置，根据具体的应用需求，调整变频器的相关参数。

如输出频率、电流限制等。

4.开始启动电动机，逐步将输出频率从0逐渐增加，观察电机的运行情况。

如果发现电机无法启动或发生异常震动等情况，需要停止运行并进行故障分析。

故障分析：1.变频器无法启动：可能是电源接线不正确或电源故障导致，也可能是控制器板故障、保护功能触发等原因。

需要检查电源线路和相关保护装置的工作状态，以及ABB变频器自身的电源和电路问题。

2.变频器启动但无输出：可能是参数设置不正确导致，需要重新调整参数。

也可能是电缆连接问题、输出端板故障等原因，需要仔细检查相关接线和设备状态。

3.输出频率不稳定：可能是电源波动、ABB变频器内部元件老化等原因引起的。

可以通过外部稳压器来稳定电源供应，或者检查变频器内部元件的状态，如电容等是否需要更换。

4.故障代码显示：ABB变频器可能会显示故障代码，需要根据参考手册查找相应的故障原因和解决方法。

常见的故障代码如温度过高、过流、过载等。

可以通过降低负载、增加散热措施等方法来解决。

在ABB变频器的调试和故障分析过程中，需要进行仔细的检查和分析。

有时可能需要借助专业的仪器，如示波器、电压表等进行故障定位和解决。

同时，也需要根据ABB变频器的使用说明和维护手册来进行操作，以确保设备的正常使用和维护。

ONE KEEP VIEW ABB变频器调试与设置详解目录CATALOGUE•变频器基本概念与原理•ABB 变频器产品介绍•调试前准备工作与注意事项•基本参数设置方法与技巧分享•高级功能应用与优化配置建议•常见问题排查与解决方案汇总PART01变频器基本概念与原理变频器定义及作用变频器定义变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。

变频器作用实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。

工作原理简述整流将交流电变换为直流电。

滤波将整流后的直流电中的交流成分滤除，得到平滑的直流电。

逆变将直流电再逆变为所需频率的交流电。

常见类型及应用场景电压型变频器适用于对调速范围要求不高的场合，如风机、水泵等。

电流型变频器适用于对调速范围要求较高、负载变化较大的场合，如机床、起重机等。

通用型变频器适用于多种负载类型，具有多种保护功能，广泛应用于各个领域。

市场需求与发展趋势市场需求随着工业自动化程度的不断提高，变频器在节能、提高生产效率等方面发挥着越来越重要的作用，市场需求持续增长。

发展趋势未来变频器将朝着高性能、高可靠性、小型化、智能化等方向发展，同时还将涉及更多新的应用领域。

PART02 ABB变频器产品介绍03ACS380系列经济型变频器，适用于简单调速和节能应用，具有紧凑的设计和易用性。

01ACS800系列适用于多种工业应用，具有高性能和灵活性，提供多种控制方式和通信选项。

02ACS580系列针对风机、水泵等应用进行优化，具有高效能和可靠性，易于安装和调试。

ABB 变频器系列概述调速范围高控制精度确保设备稳定运行，提高生产效率。

控制精度动态响应节能效果01020403通过优化电机控制，实现显著的节能效果。

提供宽广的调速范围，满足不同应用场景的需求。

快速的动态响应能力，适应各种复杂工况。

主要性能参数与技术特点针对恒转矩负载、变转矩负载等不同类型选择合适的变频器。

ABB变频器调试永磁同步电机参数设置
一、准备材料
1.电动机参数曲线：包括定子阻抗、励磁电流、额定功率、转矩容量
等参数的变化曲线。

2.ABB变频器：具备相应的控制和抗干扰功能。

3.合适的电缆：确保安全可靠的控制。

二、开机检查
1.检查安装：检查设备的安装是否正确，电源电缆、控制线是否接好。

2.检查故障：检查电机是否安装正确，检查电机是否具有正确的参数，检查ABB变频器是否接好。

3.检查电压：检查电压是否符合额定电压，保证变频器的可靠运行。

三、连接设置
1.启动变频器：打开ABB变频器的电源，按变频器上的提示进入设置
程序，使用变频器上的调节器设置参数，然后调节变频器中的运行参数如
频率，电流，转矩等。

2.设置定子阻抗：根据电动机参数曲线，确定定子阻抗大小，将定子
阻抗值输入变频器进行设置，尽量使变频器的输出电流值与定子阻抗曲线
拟合度最高。

3.设置励磁电流：根据电动机参数曲线确定正常运行时的励磁电流值，将励磁电流值输入变频器，使变频器的输出越接近电动机参数曲线越好。

4.设置额定功率：根据电动机参数曲线确定额定功率值。

ABB变频器参数调试步骤1.了解系统要求：在进行参数调试之前，首先需要了解系统的要求。

这包括电机的额定功率、额定电压、额定频率以及负载的性质等。

2.检查硬件连接：在进行参数调试之前，需要确保变频器与电机及电源的连接是正确的。

检查电缆连接、接地线连接以及其他相关的硬件连接。

3.初始化变频器：在进行参数调试之前，需要对变频器进行初始化设置。

这包括设置变频器的基本参数，如电机额定功率、电机额定电流、电机额定转速等。

4.设置频率和转速：根据系统需求，设置变频器的输出频率和转速。

通常情况下，输出频率和转速应与电机的额定值相匹配。

5.设置电压和电流：根据系统需求，设置变频器的输出电压和电流。

输出电压和电流应在电机额定电压和电流的范围内。

6.设置控制参数：根据系统需求，设置变频器的控制参数。

控制参数包括加速时间、减速时间、过载保护、过流保护等。

这些参数可以根据实际情况进行调整。

7.测试变频器：在进行参数调试之后，需要进行变频器的测试。

测试变频器是为了确保其可以正常工作，并满足系统的需求。

测试可以包括试运行、负载测试、故障测试等。

8.参数调整：如果在测试过程中发现变频器的性能不符合预期，需要进行参数调整。

参数调整可以根据实际情况进行，目的是优化变频器的性能。

9.参数存储：一旦参数调试完成，需要将参数存储到变频器的存储器中。

这样，在下一次使用变频器时，可以直接加载存储的参数，无需重新调试。

总结：ABB变频器参数调试是确保其能够正常工作的重要步骤。

参数调试包括设置频率和转速、设置电压和电流、设置控制参数等。

参数调试后，需要进行测试，并根据测试结果进行参数调整。

最后，将参数存储到变频器的存储器中，以备下次使用。

这些步骤可以确保ABB变频器在使用过程中能够满足系统的需求。

ABB变频器的参数设置1.频率设置：变频器可以通过改变输出频率来控制电机的转速。

频率设置应该根据具体应用而定，一般使用变频器默认的线速度和盘速作为参考。

首先需要确定应用中所需的转速范围，然后根据电机的参数和负载特性来设定频率。

2.端子参数设置：变频器使用通用的输出端子供电机连接。

端子参数设置包括相序、电压等级和电流限制等。

首先，需要确认电机的相序，确保变频器输出和电机的动作方向一致；然后需要根据电机的额定电压和电流限制来设定输出端子参数。

3.加速和减速时间设置：变频器可以通过调整加速和减速时间来实现平稳启停。

加速和减速时间设置应该考虑到负载特性和工艺要求。

通常情况下，加速时间要比减速时间长，以确保电机顺利启动和安全停止。

4.控制模式设置：ABB变频器支持多种控制模式，包括开环控制和闭环控制。

开环控制适用于负载变化较小的情况，闭环控制适用于负载变化较大或具有高精度要求的情况。

根据具体应用需求，选择合适的控制模式。

5.过流保护设置：变频器可以通过过流保护功能来保护电机和变频器本身。

过流保护设置应该根据电机的额定电流和变频器的额定电流来设定。

一般情况下，应该将过流保护值设定为电机额定电流的1.1倍左右，以确保系统的安全运行。

6.预警和报警设置：变频器可以通过设定预警和报警功能来实时监测系统运行状态。

预警和报警设置应该根据具体应用需求来设定，例如设定温度过高、电流过大等参数来触发相应的预警和报警。

7.PID控制设置：PID控制是一种常用的闭环控制方法，可以根据反馈信号来调整输出来实现精确的控制。

在需要精确控制的应用中，可以设定PID控制参数来控制变频器输出。

8.跨越频率设置：变频器可以通过设定跨越频率来实现负载变化时的平滑切换。

跨越频率设置应该根据负载变化的特性来设定，一般情况下，跨越频率应该略大于负载变化引起的电流波动。

9.额定转矩设置：变频器可以通过设定额定转矩来控制电机的输出转矩。

额定转矩设置应该根据电机的额定转矩来设定，以确保电机在额定负载下的正常运行。

ABB变频器现场调试步骤ABB变频器现场调试步骤一、检查变频器接线1 检查变频器输入线输出线有没有接颠倒。

线路接颠倒，将烧毁变频器元件2 检查变频器外接斩波器或外接制动电阻外接斩波器，变频器的接线端子（UDC+，UDC-）外接制动电阻，变频器的接线端子（R+，R-）内置斩波器时，制动电阻悟接到（UDC+，UDC-）时，将烧毁变频器内充电电阻3 检查变频器输入点(+24V)与控制屏内的交流电是否短路。

4 如果变频器带编码器,编码器线路先不要投入。

二电机辩识(以起升宏CRANE为例)1 记录电机名牌参数。

2 电机的机械接手拖开(stardard方式)3 变频器上电4 更改10.1=INTERNAL如果不设此参数, 辩识过程中报BRAKE FLT故障5 更改16.09=OFF如果不设此参数, 辩识过程中报DC UNDERVOLT故障6 传动必须处于LOCAL模式99.02=CRANE99.03=NO99.04=DTC99.05,06,07,08,09=电机铭牌99.10=stardard方式7 参见ACC固件手册电机辩识部分进行参数辩识.三以实验室ACS800变频器为例,结合实验室图纸,参数设置列表.通讯方式参数设置参数号设定值含义备注解释小车10start/stop/dir起动/停止/方向外部控制地10.01COMM.CW ext1 start/stop/dir设定ext1 的信号源10.02NOT SEL ext2 start/stop/dir ext2 的信号源10.03REQUEST direction设定旋转方向选定11reference select给定选择11.01REF1(rpm) keypad ref sel有效键盘给定的选择11.02EXT1 ext1/ext2 select外部控制地选择输入3COMM REF14relay outputs继电器输出14.01COMM.REF relay ro1 output零速信号14.02COMM.REF relay ro2 output电流输出14.03COMM.REF relay ro3 output故障信号输出16system ctr inputs系统控制输入16.01COMM CW3 run enable运行允许输入16.02OPEN16.03230316.04COMM CW7 fault reset sel故障复位输入16.05NOT SEL16.06OFF16.07DONE20limits极限20.01-1000 rpm minimum speed设定运行范围最小速度20.021000 rpm maximum speed设定运行范围最大速度20.03200% maximum current？20.04200% maximum torque？20.05OFF overvoltage ctrl20.06OFF undervoltage ctrl直流欠压控制器20.09-MAXTORQ20.1-300%21start/stop起动/停止21.01AUTO start function起动功能选择（自动）21.02300MS21.03RAMP stop function停机功能故障21.04NO21.055RPM21.0630%22accel/decel加速/减速22.01ACC/DEC1 acc/dec 1/2 sel加/减速积分变化率选择22.02 3.0s accel time 1加速积分变化率122.03 3.0S decel time 1减速积分变化率122.042S22.052S2727.01brake chopper ON 激活制动斩波器功能32supervision监视32.01abs low lim speed1 function速度1监视逻辑32.02100rpm speed1 limit QS速度1监视值32.05HIGH LIMIT current function 电流1监视逻辑32.061A current limit 电流监视值51与98组关联51.01READ_ONLY MODULE TYPE51.02 5 Node address 通讯地址51.03 1.5MBIT/S Baud rate 通讯波特率51.04PPO5 PPO TYPE51.05PZD3 OUT51.06105 PZD3 IN 变频器发送数据转矩实际值51.07PZD4 OUT51.08104 PZD4 IN 变频器发送数据电机电流51.09PZD5 OUT51.10A107 PZD5 IN 变频器发送数据直流母线电压51.11PZD6 OUT51.12314 PZD6 IN 变频器发送数据辅助状态字4 51.13PZD7 OUT51.14PZD7 IN 变频器发送数据51.15PZD8 OUT51.16PZD8 IN 变频器发送数据92与98组关联92.01302 Main DS STATUS WORD 状态字92.02102 Main DS ACT1 速度实际值92.03105 MAIN DS ACT2 转矩实际值92.04104 AUX DS ACT3 电机电流92.05107 AUX DS ACT4 直流母线电压98option modules可选模块98.01YES encoder module与50组关联设置时应先设98.02FIELDBUS COMM MODULE98.03NO DI/O EXT MODULE 198.04NO DI/O EXT MODULE 298.05NO DI/O EXT MODULE 398.06NO AI/O EXT MODULE98.07generic drive COMM INTERFACE99start -up data电机起动数据99.01ENGLISH language 设定选择语言99.02FACTORY appliction macro设定选择应用宏99.03NO applic restore设定99.04DTC motor ctrl mode设定电机控制模式99.05motor nom voltage设定额定电压(电机铭牌值）99.06motor nom current设定额定电流（电机铭牌值）99.07motor nom freq设定额定频率99.08motor nom speed设定额定速度（电机铭牌值）99.09motor nom power设定额定功率（电机铭牌值）通讯方式特别注意事项1 当选用RPBA-01通讯模块时,98.07参数必须设定为GENERIC DIRVES2 PZD IN表示变频器输出数据,从变频器到现场总线控制器的数据必须设定在51组参数中,92组可不设定3 通讯地址由变频器上地址选择钮决定.同时设定51.02中参数.4 通讯控制时,程序里控制字第2,3,5,6,7,10位必须恒为1.继电器方式参数设置参数号设定值含义备注解释小车10start/stop/dir起动/停止/方向外部控制地10.01DI1F DI2R ext1 start/stop/dir设定ext1 的信号源10.02NOT SEL ext2 start/stop/dir ext2 的信号源10.03REQUEST direction设定旋转方向选定11reference select给定选择11.01REF1(rpm) keypad ref sel有效键盘给定的选择11.02EXT1 ext1/ext2 select外部控制地选择输入3AI112constant speeds恒定速度12.01DI4,5,6 const speed sel恒速选择12.02100rpm const speed 1恒速112.03300rpm const speed 2恒速212.04500rpm const speed 3恒速312.05800rpm const speed 4恒速414relay outputs继电器输出14.01SPEED 1 LIM relay ro1 output零速信号14.02CURRENT LIM relay ro2 output电流输出14.03FAULT relay ro3 output故障信号输出16system ctr inputs系统控制输入16.01YES run enable运行允许输入16.02OPEN16.03230316.04DI3 fault reset sel故障复位输入16.05NOT SEL16.06OFF16.07DONE20limits极限20.01-1000 rpm minimum speed设定运行范围最小速度20.021000 rpm maximum speed设定运行范围最大速度20.03200% maximum current？20.04200% maximum torque？20.05OFF overvoltage ctrl20.06OFF undervoltage ctrl直流欠压控制器20.09-MAXTORQ20.1-300%21start/stop起动/停止21.01AUTO start function起动功能选择（自动）21.02300MS21.03RAMP stop function停机功能故障21.04NO21.055RPM21.0630%22accel/decel加速/减速22.01ACC/DEC1 acc/dec 1/2 sel加/减速积分变化率选择22.02 3.0s accel time 1加速积分变化率122.03 3.0S decel time 1减速积分变化率122.042S22.052S2727.01brake chopper ON 激活制动斩波器功能32supervision监视32.01ABS LOW LIM speed1 function速度1监视逻辑32.02100rpm speed1 limit QS速度1监视值32.05HIGH LIMIT current function 电流1监视逻辑32.061A current limit 电流监视值98option modules可选模块98.01YES encoder module与50组关联设置时应先设99start -up data电机起动数据99.01ENGLISH language 设定选择语言99.02FACTORY appliction macro设定选择应用宏99.03NO applic restore设定99.04DTC motor ctrl mode设定电机控制模式99.05motor nom voltage设定额定电压(电机铭牌值）99.06motor nom current设定额定电流（电机铭牌值）99.07motor nom freq设定额定频率99.08motor nom speed设定额定速度（电机铭牌值）99.09motor nom power设定额定功率（电机铭牌值）四试运行,常出现故障1 变频器报BRAKE FLT 故障时,参见故障信息,常见原因制动器确认信号没有送到变频器中。

ABB变频器调试参数变频器是用来控制电机转速和运行的设备。

调试参数是指通过调整变频器的参数来达到预定控制效果的过程。

以下是ABB变频器调试参数的一些建议：1.控制方式：-运行模式：选择合适的运行模式，如自动控制、手动控制或外部信号控制。

-控制类型：根据具体需求选择合适的控制类型，如开环控制、闭环控制或矢量控制。

2.基本参数设置：-公共参数：设置变频器的基本参数，如电网频率、电机额定功率、电压等级和电流等级。

-基本控制参数：设置变频器的基本控制参数，如加速时间、减速时间、过载保护等。

-调节参数：设置变频器的调节参数，如速度控制增益、加速度控制增益等。

3.转矩控制：-转矩控制方式选择：根据具体的应用要求选择合适的转矩控制方式，如直接转矩控制、恒磁场转矩控制或感应转矩控制。

-比例增益调节：根据负载的特性和转矩需求调整比例增益。

-转矩限制设置：根据实际应用需求设置转矩限制，以保护电机和设备。

4.速度控制：-速度控制方式选择：根据具体的应用要求选择合适的速度控制方式，如开环速度控制或闭环速度控制。

-速度闭环参数调整：根据反馈信号的响应调整速度闭环参数，如速度环PI参数和速度反馈滤波等。

-速度曲线调整：根据实际运行情况调整加速度、减速度和平稳性等参数。

5.强制力矩控制：-强制力矩参数调整：根据具体的应用需求调节强制力矩控制参数，如输出力矩增益、输出力矩限制和动态滤波等。

6.故障保护：-过载保护设置：根据电机的额定功率和负载的特性设置过载保护参数，以保护电机和设备。

-温度保护设置：根据电机的额定功率和散热条件设置温度保护参数，以避免电机过热。

7.通信设置：-通信参数设置：根据具体通信协议和网络设置相关参数，如波特率、通信地址等。

-控制模式设置：根据通信协议选择合适的控制模式，如MODBUS或PROFINET等。

调试参数的具体设置还需根据具体的应用需求和设备情况进行调整。

在进行调试参数设置时，建议先了解相关的技术文档和操作手册，以确保正确设置并达到预期的控制效果。
