ABB变频器参数设置说明ABB变频器参数设置说明一、变频器的简朴本地启动1. 首先确定空开闭合，接触器得电；2．按LOC/REM使变频器为本地控制模式3. 按PAR进入控制盘的参数设置模式用双箭头键选到99参数组，然后用单箭头键选择04，ENTER进入 99.04 电机传动模式(DTC) DTC 变频器设定值为转速 (多数情况下用这种模式) SCALA 变频器的设定值为频率选择好模式后按ENTER确认（取消按ACT返回） 4. 按ACT回到当前状态 5. 按REF，选择上下调节键，输入指定的参数后，按ENTER确认6. 按启动键，变频器启动至此，完成了一个变频器简单的本地运行过程假如需要将已显示的实际信号替换显示成其他的实际信号，可以按以下步骤进行操作： 1. 按ACT进入实际信号显示模式； 2. 选择需要改变的参数行，按ENTER进入；3. 按单双箭头键，选择要显示的参数或改变参数组；（常用的几个显示信号： 01.02 电机的实际转速 SPEED 01.03 传动输入频率的实际值 FREQ 03.20 变频器最后一次故障的代码 LAST FLT）4. 按ENTER确认并返回实际信号显示模式；（取消直接按ACT）二、上传和下载如何将已经设置好电机需要上传到CDP-312操作面板上: 1. 激活可选设备的通讯确认98.02 COMM.MODULE LINK设定为FIELDBUS 98.07 COMM PROFILE 设定为ABB DRIVES 2. 按LOC/REM切换到L本地控制状态； 3. 按FUNC进入功能模式； 4. 按单双箭头键进入UPLOAD功能按ENTER执行上传，完成后自动切换到当前信号显示模式；、5. 如果要将控制盘从一个传动单元移开前，确认控制盘处于远程控制模式状态（可以按LOC/REM进行改变）如何将数据从控制盘下载到传动单元：1. 将存有上传数据的控制盘连接到传动设备；2. 确认处于本地控制模式（可以按LOC/REM选择）；3. 按FUNC 进入功能模式；4. 进入DOWNLOAD 下载功能，按ENTER执行下载。
ABB变频器参数调试步骤ABB变频器是一种通过调整电源频率来控制电机转速的设备，广泛应用于工业生产中。
其参数调试是使用变频器的过程中非常重要的一环，可以使变频器能够更好地适应不同负载情况，达到更高的效能。
下面是ABB变频器参数调试的一般步骤：1.熟悉变频器的基本结构和参数功能：在进行参数调试之前，首先要对ABB变频器的基本结构和参数功能进行了解和熟悉。
这包括变频器的连接方式、外部控制信号的接口、控制方式、PID调节等基本参数的含义和作用。
2.调试前的准备工作：在进行参数调试之前，需要进行一些准备工作。
首先，检查变频器和相关设备的接线是否正确，电机是否符合变频器的要求。
其次，确保电源和地线连接良好，系统接地可靠。
最后，进行系统的初级调试，例如检查传感器、控制和保护装置等。
3.参数设置：根据具体的负载条件和要求，设置变频器的参数。
参数设置主要包括基本参数设置和高级控制参数设置两个方面。
-基本参数设置：这些参数是控制变频器运行的基本参数，包括电网频率、电机频率、额定功率、额定电流等。
在设置这些参数时，需要根据实际情况进行调整，确保变频器和电机能够正常工作。
-高级控制参数设置：这些参数是用来调节变频器的控制特性，使得变频器能够更加精确地控制电机的运行。
包括控制方式的选择、PID参数的设置、速度和转矩曲线的调节等。
4.参数调试：根据实际运行情况，对变频器的参数进行调试。
调试过程中需要注意以下几个方面：-负载适应性调试：通过逐步增加负载或减少负载，观察变频器的响应和电机的运行情况，调整相关参数，使得变频器能够适应不同的负载条件。
-调速响应性调试：通过改变设定值，观察变频器的输出和电机的实际转速，调整相关参数，使得变频器能够快速、稳定地达到设定转速。
-转矩限制和过载保护调试：通过逐步增加负载，观察变频器和电机的工作情况，调整相关参数，确保变频器能够在合理范围内限制电机的转矩和保护电机免受过载而损坏。
5.参数保存和文档记录：调试完成后，需要将调试好的参数保存到变频器中，并进行文档记录。
ABB 变频器调试参数和步骤首先，在给变频器通电之前先检查电源电压是否正常，接地是否良好，接线是否正确，并变频器的直流输出端子接线卸掉。
通电以后用万用表判断出变频器直流母线输出正、负极，再确认直流则接线是否正确。
确定以后将直流则接线接好。
其次，设置参数。
一、先设置第99组参数P99.01=ENGLISH(0)P99.02=FACTOR(1)P99.03=NO(不复位工厂设置)=YES(复位工厂设置)P99.04=DTC(0)P99.05=?V(额定电机电压)P99.06=?A(额定电机电流)P99.07=50HZ(额定电机频率)P99.08=?r/min(额定电机转速)P99.09=?KW(额定电机功率)P99.10=REDUCED(简化辨识运行方式，被驱动设备不能与电机去耦合)，对于我公司提升机来说就是指电机不能与减速机脱开。
=STANDARD（标准辨识运行方式，被驱动设备必须与电机去耦合），对于我公司来说就是指电机与减速机脱开连结。
=ID MAGN（不使用辨识运行方式）若在辨识运行之前参数组（10~98）被修改过，请检查新设定值是否满足下列条件：1 、20.01 MIMIMU SPEED<=0RPM2 、20.02 MAXIMUM SPEED>80%的电机额定转速3 、20.03 MAXIMUM CURRENT>=100%*I hd4 、20.04 MAXIMUM TORQUE>50%5 、在控制盘的状态行有L 显示（在本地控制）若没有，请按LOC/REM键进行切换本地控制与远程控制（状态行有R显示）要启动ID RUN，按启动键。
此时使能信号必须激活。
（16.01 RUN ENABLE）ID RUN 启动时的面板显示警告信息1 L -> 1242.0rpm IACS 800**WARNING**MOTOR STARTSID RUN 运行时面板显示的警告信息1 L –> 1242.0 rpmACS 800** WARNING**ID RUNID RUN 成功完成时的警告信息1 L -> 1242.0 rpmACS 800**WARNING**ID DONE在ID RUN 模式下，最好不要按下任何键，仅下述情况除外：在任何时间，可以按下停止键来停止电机ID RUN 的运行。

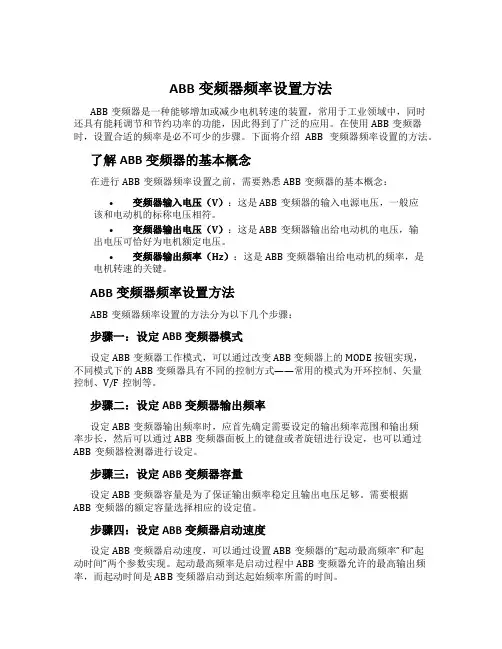

ABB变频器频率设置方法ABB变频器是一种能够增加或减少电机转速的装置，常用于工业领域中，同时还具有能耗调节和节约功率的功能，因此得到了广泛的应用。
在使用ABB变频器时，设置合适的频率是必不可少的步骤。
下面将介绍ABB变频器频率设置的方法。
了解ABB变频器的基本概念在进行ABB变频器频率设置之前，需要熟悉ABB变频器的基本概念：•变频器输入电压（V）：这是ABB变频器的输入电源电压，一般应该和电动机的标称电压相符。
•变频器输出电压（V）：这是ABB变频器输出给电动机的电压，输出电压可恰好为电机额定电压。
•变频器输出频率（Hz）：这是ABB变频器输出给电动机的频率，是电机转速的关键。
ABB变频器频率设置方法ABB变频器频率设置的方法分为以下几个步骤：步骤一：设定ABB变频器模式设定ABB变频器工作模式，可以通过改变ABB 变频器上的 MODE 按钮实现，不同模式下的ABB变频器具有不同的控制方式——常用的模式为开环控制、矢量控制、V/F控制等。
步骤二：设定ABB变频器输出频率设定ABB变频器输出频率时，应首先确定需要设定的输出频率范围和输出频率步长，然后可以通过ABB变频器面板上的键盘或者旋钮进行设定，也可以通过ABB变频器检测器进行设定。
步骤三：设定ABB变频器容量设定ABB变频器容量是为了保证输出频率稳定且输出电压足够。
需要根据ABB变频器的额定容量选择相应的设定值。
步骤四：设定ABB变频器启动速度设定ABB变频器启动速度，可以通过设置ABB变频器的“起动最高频率”和“起动时间”两个参数实现。
起动最高频率是启动过程中ABB变频器允许的最高输出频率，而起动时间是ABB变频器启动到达起始频率所需的时间。
步骤五：设定ABB变频器过载保护设定ABB变频器过载保护可以通过设定ABB变频器的保护参数实现，保护参数包括过载电流、过载时间、过载频率等。
步骤六：设定ABB变频器控制方式ABB变频器的控制方式分为两种——定速控制和变速控制。
ABB变频器参数调试步骤介绍ABB变频器参数调试是指将ABB变频器的参数优化调整，以使其在各种工况下工作更加稳定和高效。
参数调试的目的是为了满足实际工艺流程的要求，提高设备的运行效率和生产能力。
下面是ABB变频器参数调试的步骤介绍。
1.创建项目：在ABB变频器的参数调试软件中，首先需要创建一个调试项目。
可以根据实际需要设置项目的名称和项目参数。
2.选择控制模式：根据实际应用场景，选择适合的控制模式。
常见的控制模式有V/F模式、矢量控制模式等。
选择合适的控制模式能够提高变频器的控制精度和运行效率。
3.设置电机参数：将电机的基本参数输入到变频器中，包括额定功率、额定电流、额定转速等。
这些参数将作为变频器进行电机保护和控制的基础。
4.调整电机参数：根据实际工况，调整电机的一些特殊参数，如过载能力、电机热保护等。
这些参数的调整需要结合实际情况进行，以保证电机在工作过程中的安全可靠。
5.调整输出频率：设置变频器的输出频率，根据实际工艺需求进行调整。
主要可以通过频率设置或者模拟量输入调节输出频率。
同时，根据需求设置起始频率、加速时间和减速时间等参数。
6.设置PID参数：在需要闭环控制的应用中，可以设置PID参数来实现闭环控制。
PID参数的设置需要根据具体的控制要求进行调整，包括比例系数、积分时间和微分时间等。
7.调整保护参数：根据实际工况，设置变频器的保护参数，包括过流保护、过载保护和缺相保护等。
这样能够提高设备的安全性和可靠性。
8.数据采集和监控：在调试过程中，可以通过变频器的监控功能对电机和工艺进行实时数据采集和监控。
通过监控数据的分析，可以了解设备的运行状况和性能指标，并进行参数的优化调整。
9.参数保存和备份：调试完成后，将调试好的参数保存到变频器中，并备份相关的参数档案。
这样可以在需要时方便地恢复到调试好的参数设置，也可作为下次调试的参考。
10.参数优化和反馈：通过实际运行和监控数据的反馈，对参数进行进一步优化。

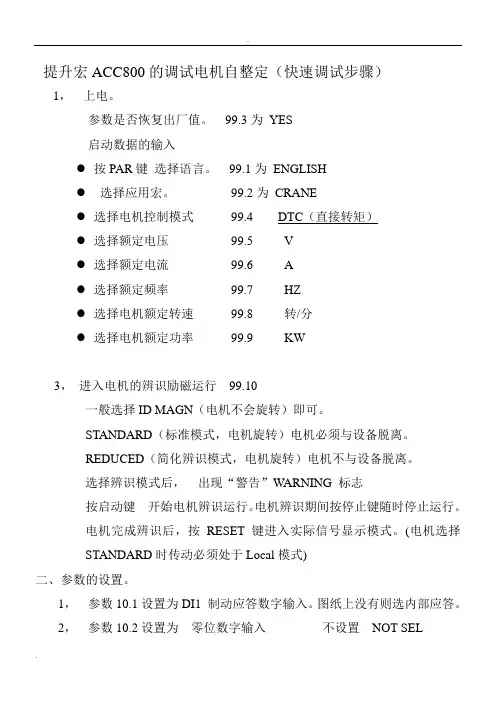

提升宏ACC800的调试电机自整定（快速调试步骤）1，上电。
参数是否恢复出厂值。
99.3为YES启动数据的输入●按PAR键选择语言。
99.1为ENGLISH●选择应用宏。
99.2为CRANE●选择电机控制模式99.4 DTC（直接转矩）●选择额定电压99.5 V●选择额定电流99.6 A●选择额定频率99.7 HZ●选择电机额定转速99.8 转/分●选择电机额定功率99.9 KW3，进入电机的辨识励磁运行99.10一般选择ID MAGN（电机不会旋转）即可。
STANDARD（标准模式，电机旋转）电机必须与设备脱离。
REDUCED（简化辨识模式，电机旋转）电机不与设备脱离。
选择辨识模式后，出现“警告”WARNING 标志按启动键开始电机辨识运行。
电机辨识期间按停止键随时停止运行。
电机完成辨识后，按RESET键进入实际信号显示模式。
(电机选择STANDARD时传动必须处于Local模式)二、参数的设置。
1，参数10.1设置为DI1 制动应答数字输入。
图纸上没有则选内部应答。
2，参数10.2设置为零位数字输入不设置NOT SEL3，参数10.3设置为减速运行数字输入不设置NOT SEL4，参数10.4设置为快速停车数字输入不设置NOT SEL5，参数10.5 设置为上电应答数字输入不设置NOT SEL6，参数10.6设置为同步请求数字输入不设置NOT SEL7，参数10.7 设置为斩波器故障数字输入不设置NOT SEL8，参数10.8 设置为第二档速度数字输入设置为EXT DI1.19，参数10.9设置为第三档速度数字输入设置为EXT DI1.210，参数10.10设置为第四档速度数字输入设置为EXT DI1.3 11，参数10.11—参数10.15和参数10.17，10.18 不设置NOT SEL 12，参数10.16 设置为故障复位数字输入图纸上是多少则为多少13，参数组13为模拟输入信号。
不用设置。
ABB变频器（Variable Frequency Drive，简称VFD）是一种用于电动机控制的设备，可通过调节电机的转速来实现对电机的精确控制。
ABB变频器的参数设置是确保变频器按照要求运行的关键步骤。
本文将介绍ABB变频器参数设置的步骤。
步骤一：安全操作在进行ABB变频器参数设置之前，请确保已经熟悉相关的安全操作规程，并且按照规程佩戴必要的个人防护装备。
确保所有关联的电气电路已经切断电源，并且确认电路无电。
步骤二：访问参数设置界面开始设置ABB变频器的参数之前，首先需要访问参数设置界面。
这通常可以通过操作变频器上的控制面板或者使用相应的软件来完成。
步骤三：设置基本参数在参数设置界面中，首先需要设置一些基本参数，包括输入电压、输出电压、输出频率等。
这些基本参数需要根据实际需求进行设定，通常可以参考设备的技术规格书来获取相应的数值范围。
步骤四：设置运行参数在完成基本参数设置之后，需要设置一些与运行相关的参数，如加速时间、减速时间、最小频率、最大频率等。
这些参数设置会影响到电机的运行特性，根据实际需求进行调整。
步骤五：设置保护参数为了保护电机和变频器本身的安全运行，需要设置一些保护参数，如过载保护、过温保护、短路保护等。
这些保护参数需要根据实际情况进行设定，以确保设备在异常情况下能够自动停机或采取相应的保护措施。
步骤六：设置控制参数控制参数设置将影响到变频器对电动机的控制方式，如开环控制、闭环控制、矢量控制等。
根据实际需求进行选择，并进行相关参数的设置。
步骤七：保存参数设置在完成所有参数的设置之后，一定要记得保存这些参数设置。
通常可以在参数设置界面中找到保存或确认的选项，点击保存后，设备将会保存这些参数设置，并按照设置的参数进行运行。
步骤八：测试与调试在完成参数设置之后，建议进行一些测试与调试工作，以确保参数设置的准确性。
通过对变频器的运行状态进行观察和电机的实际控制效果进行测试，可以及时发现并纠正可能存在的问题。
ABB变频器参数和正反转设置ABB变频器是一种用于控制电机转速的设备，能够实现电机的无级调速，提高电机的运行效率，减少能源消耗。
变频器的参数设置和正反转设置对于变频器的正常运行以及电机的控制非常重要，下面我将详细介绍ABB变频器的参数设置和正反转设置。
一、变频器参数设置1.主要参数设置（1）额定电机功率和额定电压：根据实际应用需求，设置变频器的额定电机功率和电压。
一般变频器的额定电机功率会略大于电机的实际功率，这样可以提供过载保护能力。
（2）额定电流和电流限制：根据电机的额定电流设置变频器的额定电流和电流限制，确保电机在额定工况下运行稳定。
（3）电机类型：根据电机的类型选择对应的参数设置，如三相异步电动机、感应电动机等。
（4）控制模式：根据控制要求选择合适的控制模式，如开环控制、闭环控制等。
（5）电机过载保护：设置过载保护参数，以确保电机在超负荷工况下能够正常运行并自动停机保护。
（6）调速曲线：根据实际应用需求设置变频器的调速曲线，以实现电机的精确控制。
2.高级参数设置（1）启动方式：根据应用需求选择合适的启动方式，如定扭矩启动、定压启动、定电流启动等。
（2）速度控制方式：根据应用需求选择合适的速度控制方式，如矢量控制、V/f控制等。
（3）PID控制：如果需要对电机进行精确控制，可以设置PID参数，通过调节PID参数以实现闭环控制。
（4）制动方式：根据应用需求选择合适的制动方式，如电阻制动、反接制动等。
（5）保护参数：设置各种保护参数，如过温保护、过压保护、欠压保护等，以确保变频器和电机的安全运行。
1.设置实现正反转（1）控制模式选择：选择开环控制或闭环控制模式，以实现电机的正反转控制。
（2）参数设置：根据实际应用需求设置正转和反转的相关参数，如运行频率、启动方式、制动方式等。
（3）控制信号设置：设置控制信号为正转或反转信号，以实现电机的正反转运行。
2.实现快速切换变频器通常支持快速切换正反转运行模式，通过设置相关参数可以实现快速切换功能。

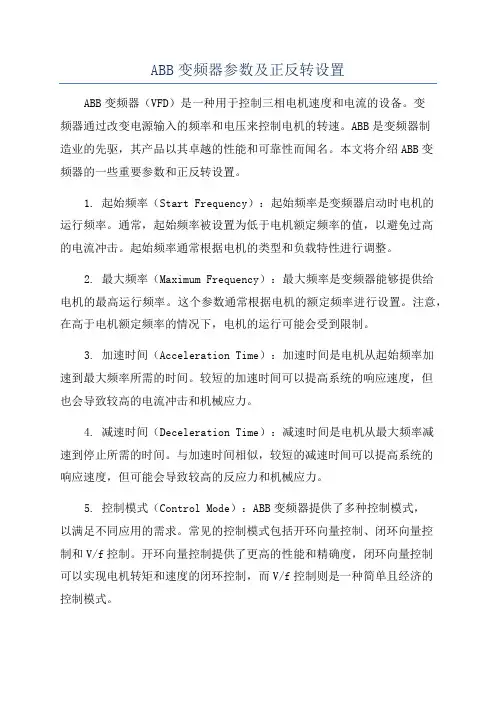

ABB变频器参数及正反转设置ABB变频器（VFD）是一种用于控制三相电机速度和电流的设备。
变频器通过改变电源输入的频率和电压来控制电机的转速。
ABB是变频器制造业的先驱，其产品以其卓越的性能和可靠性而闻名。
本文将介绍ABB变频器的一些重要参数和正反转设置。
1. 起始频率（Start Frequency）：起始频率是变频器启动时电机的运行频率。
通常，起始频率被设置为低于电机额定频率的值，以避免过高的电流冲击。
起始频率通常根据电机的类型和负载特性进行调整。
2. 最大频率（Maximum Frequency）：最大频率是变频器能够提供给电机的最高运行频率。
这个参数通常根据电机的额定频率进行设置。
注意，在高于电机额定频率的情况下，电机的运行可能会受到限制。
3. 加速时间（Acceleration Time）：加速时间是电机从起始频率加速到最大频率所需的时间。
较短的加速时间可以提高系统的响应速度，但也会导致较高的电流冲击和机械应力。
4. 减速时间（Deceleration Time）：减速时间是电机从最大频率减速到停止所需的时间。
与加速时间相似，较短的减速时间可以提高系统的响应速度，但可能会导致较高的反应力和机械应力。
5. 控制模式（Control Mode）：ABB变频器提供了多种控制模式，以满足不同应用的需求。
常见的控制模式包括开环向量控制、闭环向量控制和V/f控制。
开环向量控制提供了更高的性能和精确度，闭环向量控制可以实现电机转矩和速度的闭环控制，而V/f控制则是一种简单且经济的控制模式。
6. 电流限制（Current Limit）：电流限制是通过限制变频器输出电流来保护电机免受过流损坏。
这个参数通常根据电机的额定电流进行设置。
7. 过载保护（Overload Protection）：过载保护是通过监测电机电流来检测电机过载。
当电机电流超过设定的限制时，变频器会触发保护动作，以避免电机受到过大的负载。
ONE KEEP VIEW ABB变频器调试与设置详解目录CATALOGUE•变频器基本概念与原理•ABB 变频器产品介绍•调试前准备工作与注意事项•基本参数设置方法与技巧分享•高级功能应用与优化配置建议•常见问题排查与解决方案汇总PART01变频器基本概念与原理变频器定义及作用变频器定义变频器是利用电力半导体器件的通断作用将工频电源变换为另一频率的电能控制装置。
变频器作用实现对交流异步电机的软起动、变频调速、提高运转精度、改变功率因数、过流/过压/过载保护等功能。
工作原理简述整流将交流电变换为直流电。
滤波将整流后的直流电中的交流成分滤除，得到平滑的直流电。
逆变将直流电再逆变为所需频率的交流电。
常见类型及应用场景电压型变频器适用于对调速范围要求不高的场合，如风机、水泵等。
电流型变频器适用于对调速范围要求较高、负载变化较大的场合，如机床、起重机等。
通用型变频器适用于多种负载类型，具有多种保护功能，广泛应用于各个领域。
市场需求与发展趋势市场需求随着工业自动化程度的不断提高，变频器在节能、提高生产效率等方面发挥着越来越重要的作用，市场需求持续增长。
发展趋势未来变频器将朝着高性能、高可靠性、小型化、智能化等方向发展，同时还将涉及更多新的应用领域。
PART02 ABB变频器产品介绍03ACS380系列经济型变频器，适用于简单调速和节能应用，具有紧凑的设计和易用性。
01ACS800系列适用于多种工业应用，具有高性能和灵活性，提供多种控制方式和通信选项。
02ACS580系列针对风机、水泵等应用进行优化，具有高效能和可靠性，易于安装和调试。
ABB 变频器系列概述调速范围高控制精度确保设备稳定运行，提高生产效率。
控制精度动态响应节能效果01020403通过优化电机控制，实现显著的节能效果。
提供宽广的调速范围，满足不同应用场景的需求。
快速的动态响应能力，适应各种复杂工况。
主要性能参数与技术特点针对恒转矩负载、变转矩负载等不同类型选择合适的变频器。
ABB变频器参数调试步骤1.了解系统要求：在进行参数调试之前，首先需要了解系统的要求。
这包括电机的额定功率、额定电压、额定频率以及负载的性质等。
2.检查硬件连接：在进行参数调试之前，需要确保变频器与电机及电源的连接是正确的。
检查电缆连接、接地线连接以及其他相关的硬件连接。
3.初始化变频器：在进行参数调试之前，需要对变频器进行初始化设置。
这包括设置变频器的基本参数，如电机额定功率、电机额定电流、电机额定转速等。
4.设置频率和转速：根据系统需求，设置变频器的输出频率和转速。
通常情况下，输出频率和转速应与电机的额定值相匹配。
5.设置电压和电流：根据系统需求，设置变频器的输出电压和电流。
输出电压和电流应在电机额定电压和电流的范围内。
6.设置控制参数：根据系统需求，设置变频器的控制参数。
控制参数包括加速时间、减速时间、过载保护、过流保护等。
这些参数可以根据实际情况进行调整。
7.测试变频器：在进行参数调试之后，需要进行变频器的测试。
测试变频器是为了确保其可以正常工作，并满足系统的需求。
测试可以包括试运行、负载测试、故障测试等。
8.参数调整：如果在测试过程中发现变频器的性能不符合预期，需要进行参数调整。
参数调整可以根据实际情况进行，目的是优化变频器的性能。
9.参数存储：一旦参数调试完成，需要将参数存储到变频器的存储器中。
这样，在下一次使用变频器时，可以直接加载存储的参数，无需重新调试。
总结：ABB变频器参数调试是确保其能够正常工作的重要步骤。
参数调试包括设置频率和转速、设置电压和电流、设置控制参数等。
参数调试后，需要进行测试，并根据测试结果进行参数调整。
最后，将参数存储到变频器的存储器中，以备下次使用。
这些步骤可以确保ABB变频器在使用过程中能够满足系统的需求。
abb变频器参数设置方法
1. 连接变频器：通过RS485或者Modbus等以太网控制技术，将PLC或其它控制器与变频器连接起来。
2. 初始化参数：在变频器的内部参数中，根据实际应用的要求，设置合适的值，如输出频率、功率因数、起动/停止方式等。
3. 配置参数：使用变频器内部的配置工具，对变频器进行校准及调试，如设置转速、负载、转矩限幅、运行模式等参数。
4. 程序调试：在PLC或其它控制器中，编制相应的程序，根据实际情况，调试变频器的输入输出参数，实现控制器和变频器的协调运行。
5. 检查参数：完成调试后，对变频器的参数进行检查，确保参数是否正确，确保变频器的正常运行。
ABB变频器参数设定ABB变频器是一种用于控制电机转速的设备，可以通过调节变频器的参数来实现对电机速度、加速度、减速度以及控制方式的精确控制。
在变频器的参数设定中，包括了基本参数设定、速度环控制参数设定以及其他特殊参数设定等方面。
基本参数设定是指对变频器的基本运行参数进行设定，包括输入电压、输出电压、功率、频率范围等参数。
通常情况下，这些参数需要根据实际运行需求进行设置。
1.输入电压和输出电压参数设定：根据输入电源的电压和变频器的额定电压，设定变频器的输入电压和输出电压参数。
输入电压一般为单相或三相交流电压，输出电压根据电机的额定电压设定。
2.功率参数设定：根据电机的额定功率和变频器的额定功率，设定变频器的输出功率参数。
通常情况下，变频器的额定功率应大于或等于电机的额定功率，以保证电机的正常运行。
3.频率范围参数设定：根据电机的工作要求，设定变频器的频率范围参数。
一般来说，频率范围需要根据电机的额定转速来设定，并满足电机的最大转速和最小转速要求。
速度环控制参数设定是指对变频器中的速度环控制模块进行参数设定，以实现对电机转速的控制。
1.示值频率参数设定：根据电机的工作要求和实际需求，设定示值频率参数。
示值频率是指变频器应向电机提供的转速设定值，通过设定示值频率可以实现对电机转速的控制。
2.比例增益参数设定：根据电机的速度响应特性，设定比例增益参数。
比例增益参数是指在变频器中增加的一个比例增益系数，用于调节变频器的控制输出量与电机转速之间的关系，以实现对电机转速的精确控制。
3.积分增益参数设定：根据电机的静态误差和动态响应特性，设定积分增益参数。
积分增益参数是指在变频器中增加的一个积分增益系数，用于调节变频器的控制输出量与电机转速误差的时间积分关系，以实现对电机转速的精确控制。
其他特殊参数设定是指一些与特定应用相关的参数设定，例如过载保护参数设定、电机保护参数设定等。
1.过载保护参数设定：根据电机的额定负载和变频器的额定负载，设定过载保护参数。
ABB变频器参数设置步骤
ABB变频器参数设置步骤
（具体根据接线而对应更改参数值）
一、GROUP99 参数：应用宏选择标准宏，电机额定值按电动机
名牌数据，修改设定值。
二、GROUP10 参数：核对参数1001是否为1，不是修改为1。
三、GROUP11 参数：核对参数1102是否为0，不是修改为0。
核对参数1103是否为2，不是修改为2。
四、GROUP13 参数：核对参数1304是否为20℅,不是修改为
20℅。
核对参数1305是否为100℅，不是修改为100℅。
五、GROUP15 参数：核对参数1510是否为4mA，不是修改为
4mA。
核对参数1511是否为20mA，不是修改为20mA。
核对参数1507的值为显示0103的值，即输出频率。
六、GROUP20 参数：核对参数2007是否为20HZ，不是修改为
20HZ。
核对参数2008是否为50HZ，不是修改为50HZ。
七、GROUP14 参数：核对参数1402是否为2，不是修改为2。
核对1403是否为4，不是修改为4。
ABB变频器参数调试步骤介绍导语：ABB变频器是具有高度灵活性的交流传动产品，经过一定的配置，能够满足工业领域交流调速系统的各种精确控制。
下面中国传动网小编来为大家介绍ABB变频器参数调试步骤。
ABB变频器是具有高度灵活性的交流传动产品，经过一定的配置，能够满足工业领域交流调速系统的各种精确控制。
下面中国传动网小编来为大家介绍ABB变频器参数调试步骤。
ABB变频器参数调试步骤1、按MENU键进入菜单选择栏，用上下键选中PAR项，按ENTER键进入参数选择菜单；2、用上下键调整参数的前两位为99；3、按下ENTER键，对参数的后两位进行调节；4、用上下键将参数后两位调至02，再按两下ENTER键；5、将参数9902（应用宏）调至1（标准宏），按确认键退出（此时显示的为参数后两位）；6、将参数后两位调至05（此时参数为9905）；7、用上下键将参数9905（电机额定电压V）设定为380，再按ENTER键退出；8、用同样方法将参数9906（电机额定电流A）调至3.7，再按ENTER键退出；9、用同样方法将参数9907（电机额定频率Hz）调至50，再按ENTER键退出；10、用同样方法将参数9908（电机额定速度r/min）调至1440，再按ENTER键退出；11、用同样方法将参数9909（电机额定功率kW）调至1.5，再按ENTER键退出；12、用同样方法将参数9910（电机额定功率因数）调至0.82，再按ENTER键退出；以上参数以电机铭牌为准。
13、再按一下ENTER 键(此时显示为参数前两位)；14、用上下键将参数前两位调至10；15、按下ENTER键，对参数的后两位进行调节；16、用上下键将参数后两位调至03，再按下ENTER键；17、此时显示为参数1003的数据，用上下键将参数1003=1（电机转向），按ENTER键退出；18、用同样方法将参数1001=1（2-线连接），按ENTER键退出；19、用同样方法将参数1201=0（禁止变频器恒速运转功能菜单），按ENTER键退出；20、用同样方法将参数1401调至1（继电器1动作条件为变频器准备就绪时动作），按ENTER键退出；。
