总布置篇第四章车身系统4.1 整车断面断面的作用：构建车身主体框架结构；定义整车各主要总成部件的配合形式；定义主要的配合尺寸；分析造型的工程可行性；指导详细三维数据的设计；反应整车构件刚度分布状况，定义各部分构件的力学特性指标；形成技术积累，缩短整车开发周期并提高整车研发质量；整车断面：如下图所示4.1.1 发盖-前保 HOOD-FRT BUMPER截面位置：Y=0平面需要表达的信息：发盖关闭时，锁、锁扣的啮合状态；锁、锁扣的安装结构；发盖与前保的间隙平度；发盖内板与前保的间隙、密封；发动机罩二次打开的手部空间，参见总布置设计指南；前保外表面到前横梁的距离 A>65mm；前横梁到空调冷凝器的距离 B>20mm；空调冷凝器到散热器的距离 C>10mm；发动机总成到冷却风扇的距离 D>35mm；图示：CE-1NL-1 GC-14.1.2 发盖-前组合灯 HOOD-HEAD LAMP截面位置：过前组合灯上一点且平行于Y基准平面需体现的零部件：前组合灯、发盖、前保及其他相关零部件需要表达的信息：前组合灯与周围件的间隙、平度；组合灯的固定点；组合灯与上隔栅的装配可行性；换灯的空间图示：CE-1GC-1NL-24.1.3 发盖-前围 HOOD-COWL截面位置：Y基准平面需体现的零部件：发盖外板、前风挡、通风盖板、前围板及其他相关零部件需要表达的信息：前风挡玻璃倾角；前风挡与前围板上部的配合及密封；发盖运动过程中与通风盖板、前风挡的间隙；发动机总成和前围板之间的间距 A；机盖与机舱刚性零部件的距离B。

参见总布置设计指南。

发盖打开时保证在5%女性手控范围以下并且满足95%男性头部活动线路的要求，具体校核方法见总布置设计指南。

图示：CE-1NL-1GC-14.1.4 前风挡-顶盖 FRT WINDSCREEN-ROOF截面位置：Y基准平面需体现的零部件：顶盖、顶盖前横梁、前阅读灯、前风挡、前风挡密封条、顶棚及其他相关零部件需要表达的信息：前风挡与顶盖的搭接及密封；顶盖前横梁与顶盖的搭接；前阅读灯的布置（人机及照射范围）；顶棚的布置；内后视镜的布置（视野校核）图示：CE-1内后视镜装在前风挡上FC-1 内后视镜装在顶盖前横梁上（非天窗版） FC-1 内后视镜装在顶盖前横梁上（天窗版）NL-2内后视镜装在前风挡上4.1.5 顶盖-后风挡 ROOF-RR WINDSCREEN截面位置：Y基准平面需体现的零部件：顶盖、顶盖后横梁、后风挡、顶棚及其他相关零部件需要表达的信息：后风挡与顶盖的搭接及密封；顶盖后横梁与顶盖的搭接；顶棚的布置；图示：CE-2GC-14.1.6 后风挡-行李箱盖 RR WINDSCREEN-TAILGATE截面位置：Y基准平面需体现的零部件：行李箱盖、密封条、后风挡、后风挡下横梁及其他相关零部件需要表达的信息：后风挡玻璃倾角；后风挡与后风挡下横梁的搭接关系；行李箱盖与后风窗下横梁的密封；行李箱盖开启过程中与后风挡的间隙；高位制动灯的布置。

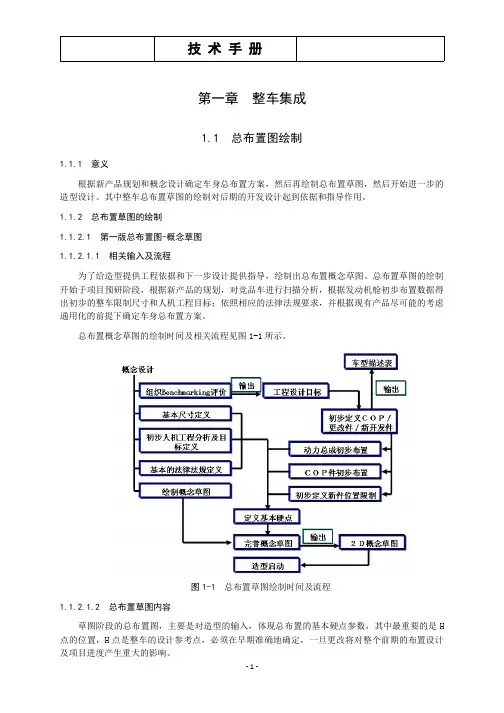

第一章整车集成1.1总布置图绘制1.1.1意义根据新产品规划和概念设计确定车身总布置方案，然后再绘制总布置草图，然后开始进一步的造型设计。

其中整车总布置草图的绘制对后期的开发设计起到依据和指导作用。

1.1.2总布置草图的绘制1.1.2.1第一版总布置图-概念草图1.1.2.1.1相关输入及流程为了给造型提供工程依据和下一步设计提供指导，绘制出总布置概念草图。

总布置草图的绘制开始于项目预研阶段，根据新产品的规划，对竞品车进行扫描分析，根据发动机舱初步布置数据得出初步的整车限制尺寸和人机工程目标；依照相应的法律法规要求，并根据现有产品尽可能的考虑通用化的前提下确定车身总布置方案。

总布置概念草图的绘制时间及相关流程见图1-1所示。

图1-1总布置草图绘制时间及流程1.1.2.1.2总布置草图内容草图阶段的总布置图，主要是对造型的输入，体现总布置的基本硬点参数，其中最重要的是H 点的位置，H点是整车的设计参考点，必须在早期准确地确定，一旦更改将对整个前期的布置设计及项目进度产生重大的影响。

在草图阶段的总布置图中，主要体现如下内容：1、H 点坐标，人机内部空间等相关参数；2、整车外廓尺寸，包括长、宽、高、轮距、轴距、前悬、后悬；3、法规要求及设计目标；4、COP 零件的状态；5.三种载荷状态的地面线；6、各种限制面；7、其他，如车门形式、玻璃曲率等。

1.1.2.1.3绘制概念草图步骤在绘制概念草图之前，是在已经了解项目定位、对项目有了初步策划方案，并且对竞品车或对标车进行了大量分析的前提下开始绘制。

通常，概念草图的绘制需要如下步骤：（1）首先建立车身坐标系，“国标”定义的“整车坐标系”。

通过空载或设计载荷时车轮中心（左、右前轮和左、右后轮）及地板门槛纵平面来确定整车坐标系。

然后摆放车姿，如图1-2所示。

图1-2（2）确定踏板和踵点位置，如图1-3所示。

后踵点图1-3（3）先确定前排H 点位置，再确定后排H 点位置，如图1-4所示。

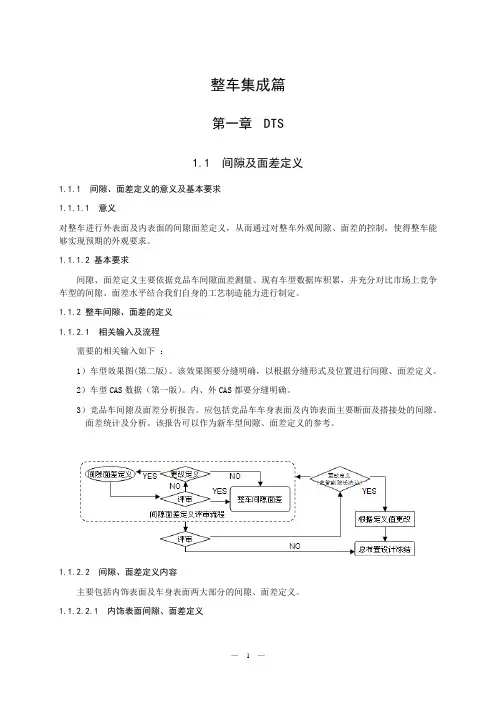

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义容主要包括饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1饰表面间隙、面差定义由于饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

H点设计、人机布置分析汽车H点是与操作方便性及坐姿舒适性相关的车内尺寸的基准点，驾驶员以正常姿势入座后，其体重的大部分通过臀部由座椅和坐垫制成，一部分通过脚作用于汽车地板上。

在汽车的这种特定的约束坐姿下，驾驶员在操作时省去上部的活动必然是绕通过H点的转动。

并且H点是确定眼椭圆的基准点，汽车H点还影响驾驶员的手控界面，并且是许多法规项目的基准，也是汽车部分操作性和舒适性设计的基准，所以正确的确立H点对整车设计十分重要。

1.1H点设计1.1.1 与H点设计相关尺寸：a.H点b.H点高度（H30）c.方向盘直径（W9）d.加速器跟点（AHP）e.座椅参考点（SgRP）1.1.2汽车的分类A类车辆——H点高度（H30）小于405mm，方向盘直径（W9）小于450mm。

此类汽车包括乘用车、多用乘用车和轻型客车。

B类车辆——H点高度（H30）在405mm和530mm之间，方向盘直径（W9）在450mm和560mm之间。

此类车辆包括中型、重型卡车和公共汽车。

1.1.3 H点的设定1.1.3.1 初选汽车H点的高度根据经验初定一个H点的高度。

初定H点方法⑴首先建立整车坐标系，通常情况下，X与车身纵向相同的水平面，0点为前轮中心从车头到车尾方向为X轴正向；Y与X水平垂直，通常选择车身下横梁比较平整的面，Y向O面为车身对称中心面，向右为正，向左为负；Z向垂直于XY面，向上为正，向下为负。

⑵确定前轮心的X值和Z值。

前轮心基本与X方向0点坐标一致，Z向可近似于Z轴0点一致。

⑶确定防火墙的位置。

轮心确定后，需按车型定义选择相应的轮胎型号，得出轮胎半径，通常情况下，前置前驱的车型，防火墙位置在前轮后部相切的位置，前置后驱车型应考虑发动机纵置占用的空间和变速器占用的空间，这样既可估算出防火墙的位置。

此外，车辆的级别和动力总成大小，以及动力总成布置形式位置对防火墙的确定都有一定的影响，这些因素在设计时应充分考虑。

1.1.3.4 踵点基准点的确定防火墙位置确定、轮胎大小确，在这两项基础上基本就可以大概确定踵点和加速踏板的位置。

总布置篇第四章车身系统4.1 整车断面断面的作用：构建车身主体框架结构；定义整车各主要总成部件的配合形式；定义主要的配合尺寸；分析造型的工程可行性；指导详细三维数据的设计；反应整车构件刚度分布状况，定义各部分构件的力学特性指标；形成技术积累，缩短整车开发周期并提高整车研发质量；整车断面：如下图所示4.1.1 发盖-前保 HOOD-FRT BUMPER截面位置：Y=0平面需要表达的信息：发盖关闭时，锁、锁扣的啮合状态；锁、锁扣的安装结构；发盖与前保的间隙平度；发盖内板与前保的间隙、密封；发动机罩二次打开的手部空间，参见总布置设计指南；前保外表面到前横梁的距离 A>65mm；前横梁到空调冷凝器的距离 B>20mm；空调冷凝器到散热器的距离 C>10mm；发动机总成到冷却风扇的距离 D>35mm；图示：CE-1NL-1 GC-14.1.2 发盖-前组合灯 HOOD-HEAD LAMP截面位置：过前组合灯上一点且平行于Y基准平面需体现的零部件：前组合灯、发盖、前保及其他相关零部件需要表达的信息：前组合灯与周围件的间隙、平度；组合灯的固定点；组合灯与上隔栅的装配可行性；换灯的空间图示：CE-1GC-1NL-24.1.3 发盖-前围 HOOD-COWL截面位置：Y基准平面需体现的零部件：发盖外板、前风挡、通风盖板、前围板及其他相关零部件需要表达的信息：前风挡玻璃倾角；前风挡与前围板上部的配合及密封；发盖运动过程中与通风盖板、前风挡的间隙；发动机总成和前围板之间的间距 A；机盖与机舱刚性零部件的距离B。

参见总布置设计指南。

发盖打开时保证在5%女性手控范围以下并且满足95%男性头部活动线路的要求，具体校核方法见总布置设计指南。

图示：CE-1NL-1GC-14.1.4 前风挡-顶盖 FRT WINDSCREEN-ROOF截面位置：Y基准平面需体现的零部件：顶盖、顶盖前横梁、前阅读灯、前风挡、前风挡密封条、顶棚及其他相关零部件需要表达的信息：前风挡与顶盖的搭接及密封；顶盖前横梁与顶盖的搭接；前阅读灯的布置（人机及照射范围）；顶棚的布置；内后视镜的布置（视野校核）图示：CE-1内后视镜装在前风挡上FC-1 内后视镜装在顶盖前横梁上（非天窗版） FC-1 内后视镜装在顶盖前横梁上（天窗版）NL-2内后视镜装在前风挡上4.1.5 顶盖-后风挡 ROOF-RR WINDSCREEN截面位置：Y基准平面需体现的零部件：顶盖、顶盖后横梁、后风挡、顶棚及其他相关零部件需要表达的信息：后风挡与顶盖的搭接及密封；顶盖后横梁与顶盖的搭接；顶棚的布置；图示：CE-2GC-14.1.6 后风挡-行李箱盖 RR WINDSCREEN-TAILGATE截面位置：Y基准平面需体现的零部件：行李箱盖、密封条、后风挡、后风挡下横梁及其他相关零部件需要表达的信息：后风挡玻璃倾角；后风挡与后风挡下横梁的搭接关系；行李箱盖与后风窗下横梁的密封；行李箱盖开启过程中与后风挡的间隙；高位制动灯的布置。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

总布置篇第×章底盘布置底盘布置是下车身布置的重要环节，也是平台选择的首要任务。

在项目策划初期就要进行底盘的布置，为底盘设计提供输入。

1.1 悬架结构型式和特点汽车悬架按导向机构形式可分为独立悬架和非独立悬架两大类。

独立悬架的车轮通过各自的悬架和车架（或车身）相连，非独立悬架的左、右车辆装在一根整体轴上，再通过其悬架与车架（或车身）相连。

图1 非独立悬架与独立悬架示意图1.1.1 独立悬架主要用于轿车上，在部分轻型客、货车和越野车，以及一些高档大客车上也有采用。

独立悬架与非独立悬架相比有以下优点：由于采用断开式车轴，可以降低发动机及整车底板高度；独立悬架孕育车轮有较大跳动空间，而且弹簧可以设计得比较软，平顺性好；独立悬架能提供保证汽车行驶性能的多种设计方案；簧载质量小，轮胎接地性好。

但结构复杂、成本高。

独立悬架有以下几种型式：1.1.1.1 纵臂扭力梁式是左、右车轮通过单纵臂与车架（车身）铰接，并用一根扭转梁连接起来的悬架型式（如图2所示）。

图2 扭力梁式独立悬架根据扭转梁配置位置又可分为（如图所示）三种型式。

图3 扭力梁式独立悬架的三种布置形式汽车侧倾时，除扭转梁外，有的纵臂也会产生扭转变形，起到横向稳定杆作用。

若还需更大的悬架侧倾叫刚度，仍可布置横向稳定杆。

这种悬架主要优点是：车轮运动特性比较好，左、右车轮在等幅正向或反向跳动时，车轮外倾角、前束及轮距无变化，汽车具有良好的操纵稳定性。

但这种悬架在侧向力作用时，呈过多转向趋势。

另外，扭转梁因强度关系，允许承受的载荷受到限制，扭转梁式结构简单、成本低，在一些前置前驱汽车的后悬架上应用得比较多。

1.1.1.2 双横臂式是用上、下横臂分别将左、右车轮与车架（或车身）连接起来的悬架型式（图4）。

上、下横臂一般作成A字型或类似A字型结构。

这种悬架实质上是一种在横向平面内运动，上、下臂不等长的四连杆机构。

这种悬架主要优点是设定前轮定位参数的变化及侧倾中心位置的自由度大，若很好的设定汽车顺从转向特性，可以得到最佳的操纵性和平顺性；发动机罩高度低、干摩擦小。

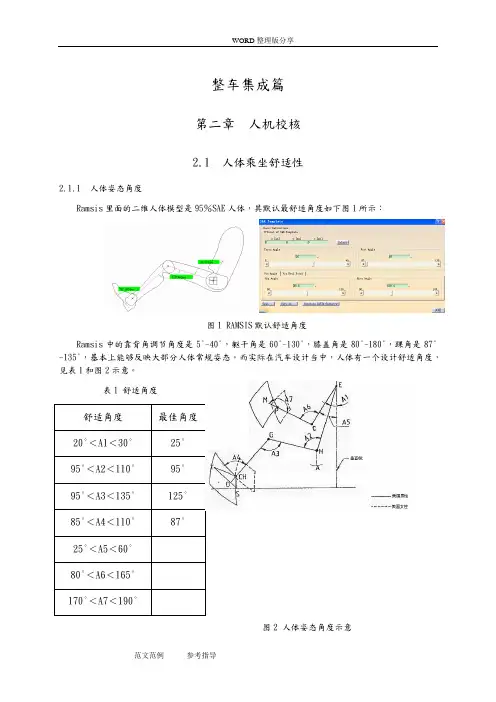

整车集成篇第二章人机校核2.1 人体乘坐舒适性2.1.1 人体姿态角度Ramsis里面的二维人体模型是95％SAE人体，其默认最舒适角度如下图1所示：图1 RAMSIS默认舒适角度Ramsis中的靠背角调节角度是5°-40°，躯干角是60°-130°，膝盖角是80°-180°，踝角是87°-135°，基本上能够反映大部分人体常规姿态。

而实际在汽车设计当中，人体有一个设计舒适角度，见表1和图2示意。

表1 舒适角度图2 人体姿态角度示意当然，设计值并非一成不变的，对于微型车以及后排乘客而言，某些角度是能够在上述舒适角度范围之外的，特别是臀部角度以及后排乘客的踝角。

比如还有一种设计，根据车型种类来定义人体角度，见表2。

表2 根据车型定义人体舒适角度范围在实际的人机校核当中，一般根据上述经验角度来验证人体姿态的舒适性，如果超出了舒适范围，则在有足够布置空间的状态下，考虑适当调整人体。

2.1.2 座椅使用舒适性一般座椅的设计H点位置与人体的H点轨迹是一致的，因此首先可以查看座椅行程轨迹的可行性。

一般情况下，汽车设计当中驾驶员座椅主要考虑5％女性－95％男性之间所有的人体情况。

因此，座椅的位置，必须至少包含这个范围，也就是座椅设计H点的轨迹必须包括这个范围内的所有SgRp点（如果是紧凑型轿车，也可以选择座椅轨迹两端为座椅实际轨迹），也就是大致包括所有范围的人体。

滑轨角度为3°-5°，普通轿车高度方向调节量为35mm左右（X向接近时候测量），人体设计R点在高度调节范围内的中间位置，见图3。

图3 座椅轨迹范围一般后排乘客的膝部与前排靠背的间隙最小要保证51mm（95％SAE人体的腿部粗），见图4。

图4 膝部间隙座椅的压缩量设计舒适值见图5，可以根据这些值验证座椅的压缩量的合理性。

图5 座椅压缩量其它比如靠背和头枕的高度、宽度等座椅的实际尺寸，根据相关座椅法规校核。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义图1-2 HL-1、NL-2、GC-1、FE-1、CE-2仪表台表1-1 各车型仪表台间隙面差对比单位为毫米单位为毫米2）门内饰：根据前门内饰造型、配置、预选材料的不同间隙面差会有差别。

主要部分的间隙面差见表2。

图1-3 HL-1、NL-2、GC-1、FE-1、CE-2门内饰表2 各车型门内饰间隙面差对比单位为毫米图1-4 HL-1、NL-2、GC-1、FE-1、CE-2侧围内饰表3 各车型侧围内饰间隙面差对比单位为毫米表3（续）单位为毫米8B柱下装饰板后门槛装饰板0.50.5+--0.55.05.0+-0.00.5-1.02.02.0+---1.0±0.71.5-0.50.5+--间隙：0.5～1面差：09C柱下装饰板后门槛装饰板0.50.5+--0.55.05.0+-0.00.5--- -- -- -- --1.50.5+间隙：0.5面差：0～1.5 10A柱上装饰板前风挡2.00.5---2.05.05.0+---2.05.05.0+---3.0±1.5--2.01.0---间隙：2～3面差：-- 11 顶棚前风挡2.0±1.0-- -- -- -- --2.0±1.5--2.0±1.0--间隙：2.0面差：-- 1.1.2.2.2车身表面间隙、面差定义车型HL-1NL-2GC-1 FE-1 CE-2 备注序号基准件相关件间隙面差间隙面差间隙面差间隙面差间隙面差1发动机罩外板散热器面罩13.50.1+2.05.05.0+---8.05.05.0+---5±1.0-1.5±1.5---8.0±1.0间隙：一体：1～2对接：5～7面差：对接：-1.5～0压盖：8～13 2发动机罩外板前大灯4～65.05.0+---4.50.10.0+--1.05.05.0+-5.00.10.1+--4.00.00.1+-5±1.0-1.5±1.041+-6～-2±1.0间隙：4～6面差：依造型-1～-6单位为毫米3侧围外板后车门外板4.50.10.1+-0.1-4.00.10.0+-0.00.1+-3.50.10.0+-0.00.1+-4.0±1.01.00.5+-4.51.0+1.0-间隙：3.5～4.5面差：04 顶盖外板侧围外板32.00.10.1+-4.00.10.1+---0～85.05.0+--- -- -- --25±1.0--间隙：25～32面差：--表5（续）单位为毫米车型HL-1 NL-2 GC-1 FE-1 CE-2 备注序号基准件相关件间隙面差间隙面差间隙面差间隙面差间隙面差5侧围外板前车门框4.50.10.1+--6.00.15.0+-4.00.10.1+--6.00.10.1+-4.00.10.1+--2.00.10.1+-5.0±1.0-3.0±1.04.5±1.0-3.0±1.0间隙：4～5面差：-2～-66侧围外板后车门框4.50.10.1+--3.00.15.0+-4.00.10.1+--6.00.10.1+-4.00.10.1+--2.00.10.1+-5.0±1.0-3.0±1.04.5±1.0-3.0±1.0间隙：4～5面差：-2～-67前车门外板门槛装饰板1.05.05.0+-5.0-5.00.10.0+--5～05.05.0+-5.00.10.0+---5.0±1.53.5±1.55.5±1.56.0±1.0间隙：门槛与门一体：0.5～1门槛与门不一体：5～5.5面差：依造型8后车门外板门槛装饰板1.05.05.0+-5.0-5.00.10.0+--5～05.05.0+-5.00.10.0+---5.0±1.53.5±1.55.5±1.56.0±1.0间隙：门槛与门一体：0.5～1门槛与门不一体：5～5.5面差：依造型车型HL-1 NL-2 GC-1 FE-1 CE-2 备注序号基准件相关件间隙面差间隙面差间隙面差间隙面差间隙面差单位为毫米1.1.2.3 间隙、面差定义输出物间隙面差定义输出表格格式见附录A-2。

汽车整车部设计手册第二章人机校核2.1 人体乘坐舒适性2.1.1 人体姿态角度Ramsis里面的二维人体模型是95％SAE人体，其默认最舒适角度如下图1所示：图1 RAMSIS默认舒适角度Ramsis中的靠背角调节角度是5°-40°，躯干角是60°-130°，膝盖角是80°-180°，踝角是87°-135°，基本上能够反映大部分人体常规姿态。

而实际在汽车设计当中，人体有一个设计舒适角度，见表1和图2示意。

表1 舒适角度舒适角度最佳角度20°＜A1＜30°25°95°＜A2＜110°95°95°＜A3＜135°125°85°＜A4＜110°87°25°＜A5＜60°80°＜A6＜165°170°＜A7＜190°图2 人体姿态角度示意当然，设计值并非一成不变的，对于微型车以及后排乘客而言，某些角度是能够在上述舒适角度范围之外的，特别是臀部角度以及后排乘客的踝角。

比如还有一种设计，根据车型种类来定义人体角度，见表2。

表2 根据车型定义人体舒适角度范围臀部角度膝关节紧凑型轿车90°-95°115°-120°小型轿车95°125°中型轿车95°-100°125°-130°大型轿车100°130°在实际的人机校核当中，一般根据上述经验角度来验证人体姿态的舒适性，如果超出了舒适范围，则在有足够布置空间的状态下，考虑适当调整人体。

2.1.2 座椅使用舒适性一般座椅的设计H点位置与人体的H点轨迹是一致的，因此首先可以查看座椅行程轨迹的可行性。
