整车集成篇第二章人机校核2.1人体乘坐舒适性2.1.1 人体姿态角度Ramsis 里面的二维人体模型是95%SAE 人体，图1 RAMSIS 默认舒适角度Ramsis 中的靠背角调节角度是5° -40°,躯干角是60° -130°,膝盖角是80° -180°,踝角是87° -135°,基本上能够反映大部分人体常规姿态。

而实际在汽车设计当中，人体有一个设计舒 适角度，见表1和图2示意。

当然，设计值并非一成不变的，对于微型车以及后排乘客而言，某些角度是能够在上述舒适角 度范围之外的，特别是臀部角度以及后排乘客的踝角。

比如还有一种设计，根据车型种类来定义人体角度，见表2。

表2根据车型定义人体舒适角度范围臀部角度膝关节紧凑型轿车90° -95°115° -120°小型轿车95°125°舒适角度 最佳角度20°VA1V30° 25° 95°VA2V110° 95° 95°VA3V135° 125° 85°VA4V110° 87°25°VA5V60° 80°VA6V165°170°VA7V190°其默认最舒适角度如下图1所示:表1舒适角度-------- 夷士三陛 ------ 吴邱咫图2人体姿态角度示意在实际的人机校核当中，一般根据上述经验角度来验证人体姿态的舒适性，如果超出了舒适范围，则在有足够布置空间的状态下，考虑适当调整人体。

2.1.2座椅使用舒适性一般座椅的设计H点位置与人体的H点轨迹是一致的，因此首先可以查看座椅行程轨迹的可行性。

一般情况下，汽车设计当中驾驶员座椅主要考虑5%女性一95%男性之间所有的人体情况。

总布置篇第四章车身系统4.1 整车断面断面的作用：构建车身主体框架结构；定义整车各主要总成部件的配合形式；定义主要的配合尺寸；分析造型的工程可行性；指导详细三维数据的设计；反应整车构件刚度分布状况，定义各部分构件的力学特性指标；形成技术积累，缩短整车开发周期并提高整车研发质量；整车断面：如下图所示4.1.1 发盖-前保 HOOD-FRT BUMPER截面位置：Y=0平面需要表达的信息：发盖关闭时，锁、锁扣的啮合状态；锁、锁扣的安装结构；发盖与前保的间隙平度；发盖内板与前保的间隙、密封；发动机罩二次打开的手部空间，参见总布置设计指南；前保外表面到前横梁的距离 A>65mm；前横梁到空调冷凝器的距离 B>20mm；空调冷凝器到散热器的距离 C>10mm；发动机总成到冷却风扇的距离 D>35mm；图示：CE-1NL-1 GC-14.1.2 发盖-前组合灯 HOOD-HEAD LAMP截面位置：过前组合灯上一点且平行于Y基准平面需体现的零部件：前组合灯、发盖、前保及其他相关零部件需要表达的信息：前组合灯与周围件的间隙、平度；组合灯的固定点；组合灯与上隔栅的装配可行性；换灯的空间图示：CE-1GC-1NL-24.1.3 发盖-前围 HOOD-COWL截面位置：Y基准平面需体现的零部件：发盖外板、前风挡、通风盖板、前围板及其他相关零部件需要表达的信息：前风挡玻璃倾角；前风挡与前围板上部的配合及密封；发盖运动过程中与通风盖板、前风挡的间隙；发动机总成和前围板之间的间距 A；机盖与机舱刚性零部件的距离B。

参见总布置设计指南。

发盖打开时保证在5%女性手控范围以下并且满足95%男性头部活动线路的要求，具体校核方法见总布置设计指南。

图示：CE-1NL-1GC-14.1.4 前风挡-顶盖 FRT WINDSCREEN-ROOF截面位置：Y基准平面需体现的零部件：顶盖、顶盖前横梁、前阅读灯、前风挡、前风挡密封条、顶棚及其他相关零部件需要表达的信息：前风挡与顶盖的搭接及密封；顶盖前横梁与顶盖的搭接；前阅读灯的布置（人机及照射范围）；顶棚的布置；内后视镜的布置（视野校核）图示：CE-1内后视镜装在前风挡上FC-1 内后视镜装在顶盖前横梁上（非天窗版） FC-1 内后视镜装在顶盖前横梁上（天窗版）NL-2内后视镜装在前风挡上4.1.5 顶盖-后风挡 ROOF-RR WINDSCREEN截面位置：Y基准平面需体现的零部件：顶盖、顶盖后横梁、后风挡、顶棚及其他相关零部件需要表达的信息：后风挡与顶盖的搭接及密封；顶盖后横梁与顶盖的搭接；顶棚的布置；图示：CE-2GC-14.1.6 后风挡-行李箱盖 RR WINDSCREEN-TAILGATE截面位置：Y基准平面需体现的零部件：行李箱盖、密封条、后风挡、后风挡下横梁及其他相关零部件需要表达的信息：后风挡玻璃倾角；后风挡与后风挡下横梁的搭接关系；行李箱盖与后风窗下横梁的密封；行李箱盖开启过程中与后风挡的间隙；高位制动灯的布置。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义容主要包括饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1饰表面间隙、面差定义由于饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

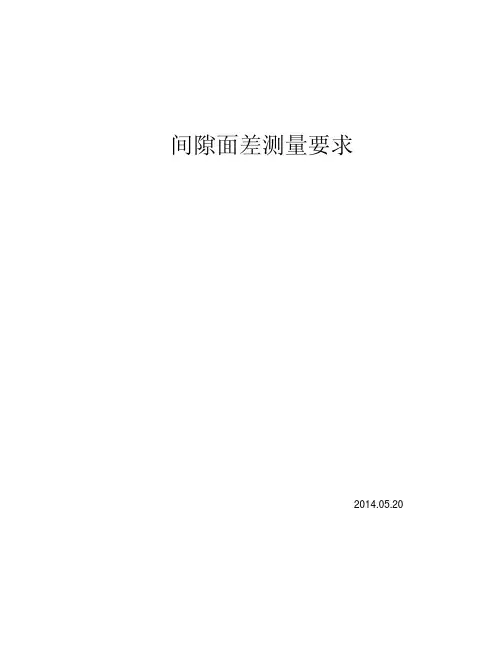

间隙面差测量要求
2014.05.20
间隙面差测量要求
z质量部门在评价整车间隙面差状态的时候测量要求
¾对于任何一个缺陷，如果用户不能接受，一律判为A级缺陷
¾测量要素≥10cm，需要评价间隙过大、间隙过小、间隙不均、面差高出、面差低进、高低不平，对于间隙过大和间隙过小要求在5cm以上清晰可见（即只有
一个点出现超差的不评价）
¾测量要素＜10cm，则只测量一个点，通常取中点。

因此没有间隙不均和高低不平的要求（如果严重影响整车外观，则可以加严要求）
¾通常从距离测量要素边缘1cm处开始评价
¾对于能同时可见的间隙面差（左右，前后），需增加间隙不对称，面差不对称的要求
¾对于贴合（如窗台密封条等）要求，基本与间隙面差一致
举例：机罩与翼子板的间隙面差（测量要素≥10cm）
1 在评价机罩与翼子板的间隙时，在距离机罩两端1cm的两个点之间任意一个点不
在公差范围内且符合5cm以上清晰可见标准，则判为机罩与翼子板间隙有缺陷。

2 在评价机罩与翼子板面差时，在距离机罩两端1cm的两个点之间任意一点不在公
差范围内则判为机罩与翼子板面差有缺陷。

机罩与前保险杠杠的间隙面差（测量要素＜10cm）
1 间隙面差通常只取一个点测量，如果不在公差范围内则判为有缺陷
2 左右间隙面差同时可见，而且对整车外观有较大影响，需增加左右不对称的要求
¾汇总所有测量点的测量结果并制作跟踪曲线图，分析每一个点的变化情况，指导调试
¾将总装和焊装的相同测点的测量结果一一对应，分析总装与焊装同一点的变化情况，指导调试。

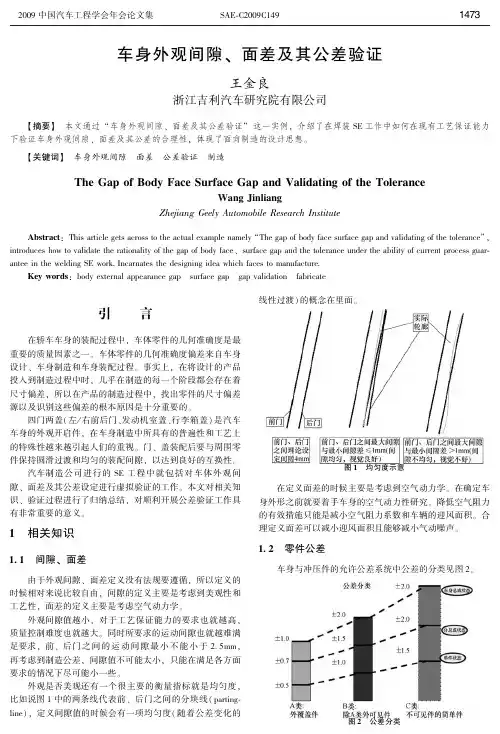

SAE⁃C2009C149车身外观间隙㊁面差及其公差验证王金良浙江吉利汽车研究院有限公司 【摘要】　本文通过 车身外观间隙㊁面差及其公差验证”这一实例,介绍了在焊装SE工作中如何在现有工艺保证能力下验证车身外观间隙㊁面差及其公差的合理性,体现了面向制造的设计思想㊂ 【关键词】　车身外观间隙　面差　公差验证　制造The Gap of Body Face Surface Gap and Validating of the ToleranceWang JinliangZhejiang Geely Automobile Research Institute Abstract:This article gets across to the actual example namely The gap of body face surface gap and validating of the tolerance”, introduces how to validate the rationality of the gap of body face㊁surface gap and the tolerance under the ability of current process guar⁃antee in the welding SE work.Incarnates the designing idea which faces to manufacture. Key words:body external appearance gap　surface gap　gap validation　fabricate引 言 在轿车车身的装配过程中,车体零件的几何准确度是最重要的质量因素之一㊂车体零件的几何准确度偏差来自车身设计㊁车身制造和车身装配过程㊂事实上,在将设计的产品投入到制造过程中时,几乎在制造的每一个阶段都会存在着尺寸偏差,所以在产品的制造过程中,找出零件的尺寸偏差源以及识别这些偏差的根本原因是十分重要的㊂ 四门两盖(左/右前后门㊁发动机室盖㊁行李箱盖)是汽车车身的外观开启件,在车身制造中所具有的普遍性和工艺上的特殊性越来越引起人们的重视㊂门㊁盖装配后要与周围零件保持圆滑过渡和均匀的装配间隙,以达到良好的互换性㊂ 汽车制造公司进行的SE工程中就包括对车体外观间隙㊁面差及其公差设定进行虚拟验证的工作㊂本文对相关知识㊁验证过程进行了归纳总结,对顺利开展公差验证工作具有非常重要的意义㊂1　相关知识1.1　间隙㊁面差 由于外观间隙㊁面差定义没有法规要遵循,所以定义的时候相对来说比较自由,间隙的定义主要是考虑到美观性和工艺性,面差的定义主要是考虑空气动力学㊂ 外观间隙值越小,对于工艺保证能力的要求也就越高,质量控制难度也就越大㊂同时所要求的运动间隙也就越难满足要求,前㊁后门之间的运动间隙最小不能小于2.5mm,再考虑到制造公差,间隙值不可能太小,只能在满足各方面要求的情况下尽可能小一些㊂ 外观是否美观还有一个很主要的衡量指标就是均匀度,比如说图1中的两条线代表前㊁后门之间的分块线(parting⁃line),定义间隙值的时候会有一项均匀度(随着公差变化的线性过渡)的概念在里面㊂图1　均匀度示意 在定义面差的时候主要是考虑到空气动力学㊂在确定车身外形之前就要着手车身的空气动力性研究㊂降低空气阻力的有效措施只能是减小空气阻力系数和车辆的迎风面积㊂合理定义面差可以减小迎风面积且能够减小气动噪声㊂1.2　零件公差 车身与冲压件的允许公差系统中公差的分类见图2㊂图2　公差分类3741　2009中国汽车工程学会年会论文集SAE⁃C2009C1492　验证过程2.1　设定的间隙㊁面差 具体的间隙㊁面差见图3㊂图3　设定的间隙㊁面差2.2　运动间隙分析 运动间隙见表1㊂表1　运动间隙序号部 位最小运动间隙设定值1前车门与翼子板22前车门与后车门23发动机室盖板与翼子板74行李箱盖板与侧围7 注:前㊁后门之间的运动间隙最小为2.5mm,为安全起见采用3mm㊂2.3　前㊁后门尺寸链示意图 前㊁后门尺寸链示意图见图4㊂图4　前㊁后门尺寸链示意图2.4　门总成公差 门总成公差见图5㊂图5　门总成公差示意图2.5　车身本体总成公差 车身本体总成公差见图6㊂图6　车身本体总成公差示意图2.6　前门铰链孔直径(图7) 前提条件: 1)前门上的铰链安装点偏差±0.7㊂ 2)铰链上安装孔位置偏差±0.5㊂ 3)M8螺栓安装余量0.5㊂ 4)车体安装点偏差±1.5㊂图7　前门铰链孔示意图 铰链上的安装孔椎12可以满足公差要求,对前门安装精度无影响㊂2.7　后门铰链孔直径(图8) 前提条件: 1)后门上的铰链安装点偏差±0.7㊂47412009中国汽车工程学会年会论文集　SAE⁃C2009C149 2)铰链上安装孔位置偏差±0.5㊂ 3)M8螺栓安装余量0.5㊂ 4)车体安装点偏差±1.5㊂图8　后门铰链孔示意图 铰链上的安装孔Φ12可以满足公差要求,对后门安装精度无影响㊂2.8　间隙公差 由上面分析可见,只有前㊁后门外板型面公差对间隙公差产生影响㊂0.72+0.72≈1.0 结论:前门㊁后门包边后,外板型面公差(在检具上测量)为±0.7时,前㊁后门之间的间隙公差可保证为±1.0㊂2.9　前㊁后门间隙公称值的分析 原则:在考虑间隙公差情况下满足最小运动间隙要求㊂ 在设定前㊁后门最小运动间隙为3mm,前㊁后门间隙公差为±1.0的前提下,公称值为4mm㊂在设计给出的间隙公称值≥4mm时,目前工艺可以保证㊂如果设计给出的间隙公称值<4mm时,需要讨论工艺能力对间隙公称值及间隙公差的保证能力,寻找有效减少门包边后型面公差的工艺方法,并讨论投资与收益之间的经济关系㊂2.10　前㊁后门面差的分析 考虑减少空气阻力,前门只能比后门高而不可低㊂在焊装车间的车身调整线,用磁铁吸合前㊁后门,使之平齐㊂在总装车间,前门上安装门锁,侧围上安装锁扣,调整达到要求(前门只能比后门高不可低,面差+0.5/0)㊂ 目前大多数汽车B柱上前门锁扣是不可调整的㊂这就要求在品质培育阶段,对B柱上前门锁扣的安装点与后门铰链安装点之间的Y向的相对偏差进行协调㊂首先保证两者的Y向偏差的方向相同(即向同一个方向偏离);其次保证两者的Y向实际距离小于理论距离㊂ 按目前工艺保证能力,可以保证间隙公称值(4mm),不能满足间隙公差(+1/0)的要求㊂建议对间隙公差(+1/0)进行更改完善(建议为±1.0),同时增加均匀度定义(建议均匀度≤1.0/整段)㊂面差及面差公差设定合理㊂3　结语 通过以上分析,对汽车前㊁后门之间的间隙㊁面差及其公差设定进行了验证,发现不利于制造的公差要求,并提出完善建议,保证了数据的可制造性㊂为达到向生产基地提供可以生产㊁确保质量㊁面向制造的数据,全面㊁深入开展SE工作起到很大作用㊂参考文献[1]　王晓慧.工艺尺寸计算原理[J].工程设计,2001(4):5⁃8.[2]　桂定一.车门周边间隙设计尺寸链的建立与分析[J],湖北汽车工业学院学报,2003(1):16⁃19.5741　2009中国汽车工程学会年会论文集。

总布置篇第×章底盘布置底盘布置是下车身布置的重要环节，也是平台选择的首要任务。

在项目策划初期就要进行底盘的布置，为底盘设计提供输入。

1.1 悬架结构型式和特点汽车悬架按导向机构形式可分为独立悬架和非独立悬架两大类。

独立悬架的车轮通过各自的悬架和车架（或车身）相连，非独立悬架的左、右车辆装在一根整体轴上，再通过其悬架与车架（或车身）相连。

图1 非独立悬架与独立悬架示意图1.1.1 独立悬架主要用于轿车上，在部分轻型客、货车和越野车，以及一些高档大客车上也有采用。

独立悬架与非独立悬架相比有以下优点：由于采用断开式车轴，可以降低发动机及整车底板高度；独立悬架孕育车轮有较大跳动空间，而且弹簧可以设计得比较软，平顺性好；独立悬架能提供保证汽车行驶性能的多种设计方案；簧载质量小，轮胎接地性好。

但结构复杂、成本高。

独立悬架有以下几种型式：1.1.1.1 纵臂扭力梁式是左、右车轮通过单纵臂与车架（车身）铰接，并用一根扭转梁连接起来的悬架型式（如图2所示）。

图2 扭力梁式独立悬架根据扭转梁配置位置又可分为（如图所示）三种型式。

图3 扭力梁式独立悬架的三种布置形式汽车侧倾时，除扭转梁外，有的纵臂也会产生扭转变形，起到横向稳定杆作用。

若还需更大的悬架侧倾叫刚度，仍可布置横向稳定杆。

这种悬架主要优点是：车轮运动特性比较好，左、右车轮在等幅正向或反向跳动时，车轮外倾角、前束及轮距无变化，汽车具有良好的操纵稳定性。

但这种悬架在侧向力作用时，呈过多转向趋势。

另外，扭转梁因强度关系，允许承受的载荷受到限制，扭转梁式结构简单、成本低，在一些前置前驱汽车的后悬架上应用得比较多。

1.1.1.2 双横臂式是用上、下横臂分别将左、右车轮与车架（或车身）连接起来的悬架型式（图4）。

上、下横臂一般作成A字型或类似A字型结构。

这种悬架实质上是一种在横向平面内运动，上、下臂不等长的四连杆机构。

这种悬架主要优点是设定前轮定位参数的变化及侧倾中心位置的自由度大，若很好的设定汽车顺从转向特性，可以得到最佳的操纵性和平顺性；发动机罩高度低、干摩擦小。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

合理的间隙配合，不仅可以美观造型，降低制造难度，也可以方便安装。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

车身前部间隙面差问题解决摘要：汽车零部件之间的装配质量是评价汽车产品制造工艺水平的重要组成部分。

车身装配质量的衡量标准，主要集中在对车身覆盖件与车身的间隙、面差的评价方面。

在汽车生产中，间隙面差的控制一直是普遍存在的难点问题。

基于此，本文针对车身前部保险杠与翼子板间隙面差问题，通过使用力学分析软件进行多方案论证，并结合标杆充分对比，最终确定最优化方案。

进行整改后效果明显，前保险杠与翼子板间隙面差公差由±1.5mm减小到±0.5mm，达到设计要求，大大提升了整车外观的几何品质。

关键词：车身；前部；间隙面差；外观品质；配合汽车在生产制造过程中，会出现因零部件设计失误而导致的整车外观品质下降的问题。

主要包括前后部综合问题和各类异响问题，文章重点对前部综合问题涉及的前保险杠、前保险杠安装支架、前大灯、翼子板和翼子板安装支架之间的安装配合不当问题进行详细说明。

文章就车身前部的间隙面差问题，通过分析和研究，进行了解决措施的探讨，最后总结了间隙面差精度控制总体思路。

1 汽车车身前部存在的问题描述随着汽车行业的发展及制造技术的提高，整车外观品质已成为衡量车辆质量及品位的重要指标，冲、焊、涂、总四大工艺均与车辆最终的外观品质有密切关系。

作为白车身焊接的后序过程，总装配过程中的诸多工艺过程均会导致车身前部与周边件配合的间隙、面差发生变化。

某车在总装过程中发现，前保险杠与翼子板配合间隙不均、面差大，且装配一致性差，不易卡接到位，严重影响整车外观品质，使得顾客不满意，影响了汽车销售业绩。

并且，在汽车下线之后，其不仅需要大量的人力、物力和财力进行修复，还增加了汽车制造成本，降低了汽车的生产效率，从而影响了汽车企业经济效益和社会效益的提高。

2 汽车车身前部存在问题的原因分析根据上文所说的汽车车身前部存在的问题，有关人员对汽车进行拆解，发现了其中存在的3处设计缺陷，具体内容如下：图1 翼子板翻边示意图第一处缺陷：翼子板安装支架位置距离翼子板翻边处较远，距离为56mm，见图1。
