变电站倒闸操作票编号:变电站倒闸操作票编号: ________变电站（发电厂）倒闸操作票编号: ____________变电站（发电厂）倒闸操作票操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:________监护人:_______________ 值班负责人:____________变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________ 变电站（发电厂）倒闸操作票曹家沟35KV变电站编号: ____________操作人:___________ 监护人:_______________ 值班负责人:____________。

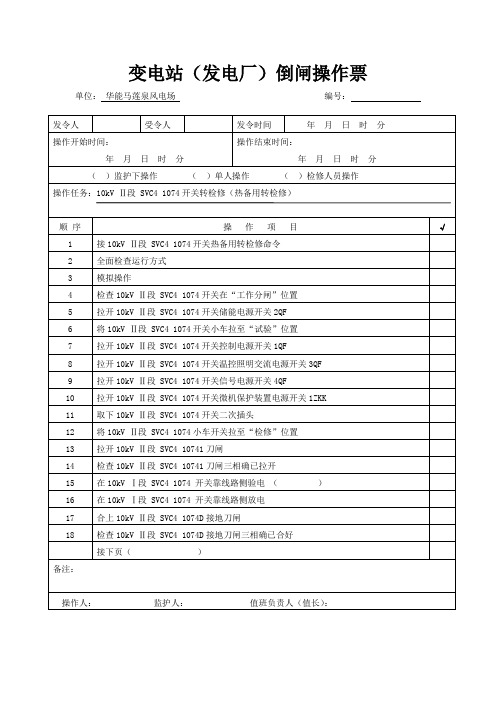

单位：华能马莲泉风电场编号：发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（）监护下操作（）单人操作（）检修人员操作操作任务：10kV Ⅱ段 SVC4 1074开关转检修（热备用转检修）顺序操作项目√1 接10kV Ⅱ段 SVC4 1074开关热备用转检修命令2 全面检查运行方式3 模拟操作4 检查10kV Ⅱ段 SVC4 1074开关在“工作分闸”位置5 拉开10kV Ⅱ段 SVC4 1074开关储能电源开关2QF6 将10kV Ⅱ段 SVC4 1074开关小车拉至“试验”位置7 拉开10kV Ⅱ段 SVC4 1074开关控制电源开关1QF8 拉开10kV Ⅱ段 SVC4 1074开关温控照明交流电源开关3QF9 拉开10kV Ⅱ段 SVC4 1074开关信号电源开关4QF10 拉开10kV Ⅱ段 SVC4 1074开关微机保护装置电源开关1ZKK11 取下10kV Ⅱ段 SVC4 1074开关二次插头12 将10kV Ⅱ段 SVC4 1074小车开关拉至“检修”位置13 拉开10kV Ⅱ段 SVC4 10741刀闸14 检查10kV Ⅱ段 SVC4 10741刀闸三相确已拉开15 在10kV Ⅰ段 SVC4 1074 开关靠线路侧验电（）16 在10kV Ⅰ段 SVC4 1074 开关靠线路侧放电17 合上10kV Ⅱ段 SVC4 1074D接地刀闸18 检查10kV Ⅱ段 SVC4 1074D接地刀闸三相确已合好接下页（）备注：操作人：监护人：值班负责人（值长）：单位：华能马莲泉风电场编号：发令人受令人发令时间年月日时分操作开始时间：年月日时分操作结束时间：年月日时分（）监护下操作（）单人操作（）检修人员操作操作任务：顺序操作项目√承上页（）19 在10kV Ⅱ段 SVC4 10741刀闸靠电容器侧验电（）20 在10kV Ⅱ段 SVC4 10741刀闸靠电容器侧放电21 合上10kV Ⅱ段 SVC4 10741D接地刀闸22 检查10kV Ⅱ段 SVC4 10741D接地刀闸三相确已合好23 在10kV Ⅱ段 SVC4 1074开关柜上悬挂“禁止合闸，有人工作”标示牌1个24 在10kV Ⅱ段 SVC4 10741刀闸操作把手上悬挂“禁止合闸，有人工作”标示牌1个25 在10kV Ⅱ段 SVC4 10741刀闸操作把手上悬挂“在此工作”标示牌1个备注：操作人：监护人：值班负责人（值长）：。
运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。
热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。
电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。
联动备用。
冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。
此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。
检修状态：是指电气设备的所有断路器、隔离开关均断开，电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。
电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。
一、手车式配电装置各种位置的定义工作位置：主回路隔离触头及二次插头可靠接触；试验位置：主回路隔离触头脱离接触，但二次插头在可靠接触状态；检修位置：主回路隔离触头和二次插头均脱离接触。
二、手车式配电装置四种状态的定义A、开关运行状态：手车在工作位置，开关合上，保护装置启用（重合闸装置按调度要求停用或启用）热备用状态：手车在工作位置，开关断开，保护装置启用（重合闸装置按调度要求停用）；冷备用状态：手车在试验位置，开关断开，保护装置停用（重合闸装置按调度要求停用）；检修状态：手车在检修位置，开关断开，开关操作回路和合闸回路熔丝取下，按检修工作票要求布置好安全措施。
B、电压互感器、避雷器运行状态：手车在工作位置。
热备用状态：（无此状态）。
冷备用状态：电压互感器手车在试验位置，避雷器手车在检修位置。
检修状态：手车在检修位置，按检修工作票的要求布置好安全措施。
三、开关（线路、主变、旁联、联变等设备的开关）运行状态：指有关刀闸及开关都在合上位置，重合闸按调度要求在停用或起用位置。
热备用状态：指仅仅开关断开而有关刀闸仍在合上位置，重合闸停用。
冷备用状态：指开关及各侧刀闸都在断开位置，重合闸停用，开关操作回路和合闸回路熔丝取下。
检修状态：指开关在冷备用状态，开关储能释放，电源熔丝取下，母差电流互感器二次回路短路接地，按检修工作票布置好安全措施；四、母线运行状态：指母线上所属设备(线路、主变、旁联、联变等)任何一个开关在运行状态。
双电源10kv切换原理双电源10kV切换原理是指在电力系统中，使用两个不同的电源作为备用电源，以实现电力供应的连续性和可靠性。
当一台电源发生故障或需要检修时，另一台备用电源会自动接管电力供应，保证电网的正常运行。
双电源10kV切换原理的主要组成部分包括主开关、备用开关、控制系统和传感器。
主开关和备用开关分别与两个电源相连接，控制系统通过传感器感知电源状态，并根据需要进行切换操作。
在正常情况下，主开关处于闭合状态，主电源为电力系统提供电能。
备用开关处于断开状态，备用电源与电力系统无关联。
控制系统通过传感器监测主电源的电压、频率和相位等参数，以确保主电源正常运行。
当主电源发生故障或需要检修时，控制系统会感知到主电源的状态变化。
一旦探测到故障，控制系统会发出切换指令。
切换指令通过信号传输给备用开关，使其闭合，并断开主开关，切换到备用电源。
在切换过程中，为了避免断电瞬间对电力系统的影响，通常会采取“无间断切换”的方式。
即在切换过程中，利用电容器、储能电池等设备为电力系统提供短暂的电源支撑，以保证电力系统的连续供电。
在备用电源接管电力系统供电后，控制系统会继续监测主电源，待主电源故障排除或检修完成后，再次发出切换指令，使备用电源断开，主电源重新接管电力系统供电。
整个切换过程实现了主备电源之间的平滑过渡，保证了电力系统的稳定供电。
此外，为了进一步提高双电源切换的可靠性，可以采取双重供电线路的方式，即将主电源和备用电源连接至不同的变电站或输电线路上，以防止因单一供电故障造成的停电。
总之，双电源10kV切换原理通过主备电源之间的切换操作，确保了电力系统的连续供电。
在电力系统中的应用可以提高供电的可靠性和稳定性，降低了电力故障对用户的影响，并提升了电力系统的运行效率。
关于10kV配网线路故障快速复电的探讨摘要：10kV配网是电网系统的重要组成部分，属于电网建设的核心，为保证供电质量，在日常配网运行过程中，必须提高10kV配网线路运行的可靠性。
结合10kV配网线路目前的实际状态，深入研究10kV配网线路故障快速复电过程中的方式，以此来制定提升措施，解决现有快速复电过程中存在的问题，提高10kV配网系统的运行可靠性。
关键词：10kV配网；线路故障；快速复电110kV线路常见故障1.1季节性故障对于露天铺设的电力系统线路来说，其不具备良好的防御性能，不足以长时间抵御如雷雨、大风等恶劣天气的影响，一旦某地区长期遭受恶劣天气的影响，其线路老化速度自然加快，导致故障率增加。
对于遭受恶劣天气影响的线路，常出现的故障如绝缘闪络、断线、避雷器炸裂、变台烧毁、引线断线等。
对于出现故障的原因常有：上次故障后的同批次老旧绝缘子未及时更换、避雷器性能下降起不到防护作用、台区接地装置年久失修，地下连接部位锈蚀，接地电阻值达不到要求，泄流能力低，雷电流不能快速流入大地，残压局等。
1.2设备故障设备故障主要包括配电变压器或开关柜故障、绝缘子破裂和避雷器或跌落保险或柱上开关质量问题或运行年代久远，未及时更换而导致的击穿后发生停电事故这三种。
一般表现为配电变压器和开关柜本身的故障或者操作不当引起的弧光短路，绝缘子脏污而导致放电、绝缘电阻低、跳线烧断等问题。
同时干线所带分支线路较多，分支线路运行状况较复杂，往往引发会由上级主断路器跳闸，使故障范围扩张。
1.3用户设备故障这是发生频率较大的一类故障。
对于属于居民内宅电路属于其个人管理范围，大部分用户电力设施防护措施不到位且难以检修，改造速度无法跟上主网改造速度，旧型号的电力设备仍在运行，给安全带来极大隐患，甚至还存在管理混乱、设备运行环境差等容易导致事故发生的问题。
1.4管理不当故障在许多不发达地区，对于电路的运行管理松懈，同时在电路管理部门所任职的工作人员，存在技能水平、责任心等问题，对线路管理没有按要求定时检查，不能及时发现故障设备，对复电速度带来拖延。
10kv母线由运行转冷备用安全事项10kV母线由运行转冷备用安全事项
1. 做好充分准备工作
- 检查母线运行参数是否正常
- 准备好所需的操作工具和防护用品
- 制定详细的操作步骤和应急预案
2. 严格执行操作规程
- 遵循操作手册的要求
- 按照规定的操作顺序进行
- 确保每一步骤都正确无误
3. 注意人身安全
- 佩戴好个人防护用品
- 保持良好的操作姿势
- 远离带电部位,避免触电风险
4. 做好设备检查和维护
- 在切换前对设备进行检查
- 及时排除故障隐患
- 保持设备的清洁和良好状态
5. 加强现场监控和协调
- 安排专人监控现场情况
- 与相关人员保持良好沟通
- 做好操作记录和交接
6. 注意环境安全
- 保持操作区域通风良好
- 消除潜在的火灾隐患
- 准备好应急救援设备
通过严格执行以上安全事项,可以确保10kV母线由运行转冷备用操作的安全顺利进行,避免发生安全事故。
6某某箱变由检修转热备用在电力系统中，箱变是连接高压网与低压网之间的电力传输枢纽。
它起着降压、配电、保护与控制等重要功能。
为确保电力系统的可靠运行，箱变必须定期进行检修和维护。
然而，在一些特殊情况下，为了保障供电连续性，需要将箱变由检修状态转为热备用状态。
本文将讨论箱变的检修和热备用的原因、流程和影响。
一、检修的原因1.设备老化：随着时间的推移，箱变内部设备可能会出现老化，如绝缘老化、腐蚀等现象，这些问题会影响箱变的正常运行。
为了确保设备的可靠性和安全性，必须对其进行检修和维护。
2.故障处理：在使用过程中，箱变可能遭受外界因素的影响而导致故障，如雷击、短路等。
为了保证电力系统的稳定运行，必须及时对故障进行处理，并对箱变进行检修。
3.改造升级：随着电力系统的发展和变化，箱变的工作条件可能会发生变化，需要对设备进行改造和升级。
这些改造和升级工作通常需要将箱变转为检修状态，以保证工作的顺利进行。
二、检修的流程1.检修策划：在进行箱变检修之前，需要制定相应的检修计划，包括检修时间、范围、人员组织和必要的资源准备等。
检修策划的目标是确保检修工作的高效进行，并减少对供电系统的影响。
2.设备维护：在检修过程中，需要对箱变内部的设备进行维护和修理。
维护包括清洗、更换磨损零部件、润滑和校准等工作。
维护过程中，需要使用专业工具和设备，并遵循相应的操作规程。
3.保护控制系统的检修：保护控制系统是箱变的重要组成部分，能够对箱变的运行状态进行监测和控制。
在检修过程中，需要对保护控制系统进行检修和测试，以确保其正常运行。
4.试运行和调试：在检修完成后，需要对箱变进行试运行和调试。
试运行时，需要检查箱变的各项指标，确保其符合要求。
调试工作通常包括电流、电压、温度和保护装置等方面的测试。
三、热备用的影响1.供电连续性：将箱变由检修状态转为热备用状态，可以确保供电系统的连续性和可靠性。
在一些特殊情况下，如果没有备用箱变的支持，供电系统可能会出现中断，对生活和生产造成严重影响。
晋华35KV送电的操作程序为了规范上述操作程序，杜绝误操作事故发生，在此类操作中，规范采用五步操作法。
以变电站一次系统主接线图图1所示，调度在下令时分五步进行(即变电站值班员填票时的五个操作任务)。
1.将35kV母线、PT由检修转运行即：拉开或拆除母线上接地刀闸和挂地线，合上35kV 母线进线刀闸，PT刀闸2.将1＃主变由冷备转热备用即：合上主变开关两侧刀闸。
3.将所有10kV分路及母线由冷备转热备用即：合上10KV进线、所有分路两侧刀闸及连接母线上的刀闸。
4.将1＃主变由热备用转运行5.即：合上主变高压侧开关，检查主变充电良好。
5.将所有10kV母线、PT分路开关及母线由热备用转运行即：合上10KV母线开关、PT刀闸，检查母线充电良好，合上各分路开关。
停电时按与上述相反的顺序进行。
10KV电容器送电后根据负荷实际情况投退。
变电站一次接线图（图1）35KV 晋华线襄汾晋华焦铁35KV 变电站一次接线图电容器524备用3525备用452652752852951251351451551651751851952052152252351135KV 母线301SZ9-16000/3550110KVPT备用535KVPT1#配电室1#水泵房高炉风机深井泵高炉烧结（空间隔）2#配电室备用1备用2小高炉焦化厂料厂冲渣池球团311-线0311-3301-3511-3511-1512-3512-1513-3513-1514-3514-1515-3515-1516-3516-1517-3517-1518-3518-1519-3519-1520-3520-1521-3521-1522-3522-1523-3523-1501-1501-3524-1524-3525-1525-3526-1526-3527-1527-3528-1528-3529-1529-35I93I93I9-010KV 母线主变压器站变 上述五步操作，可使调度命令与变电站值班员所填的票和实际操作相一致，可有效地防止误操作，同时也使有关术语及变电操作达到了规范化。
