农村污水管网设计说明一、背景介绍随着农村经济的发展和人口的增加，农村污水处理问题日益突出。
为了解决农村污水处理的困境，设计一套科学、高效的农村污水管网系统是非常必要的。
本文将详细介绍农村污水管网设计的相关要求和标准。
二、设计目标1. 安全性：确保农村污水管网的运行安全，防止污水泄漏和污染环境。
2. 高效性：提供稳定的污水排放能力，确保农村污水得到及时有效的处理。
3. 经济性：在满足设计要求的前提下，尽可能降低建设和维护成本。
4. 可持续性：考虑未来农村发展的需求，确保管网系统的可持续性和可扩展性。
三、设计要求1. 排水范围：根据农村人口密度和土地利用情况，确定污水管网的覆盖范围，确保所有农村居民都能接入管网系统。
2. 管道布局：根据地形地貌和土地利用情况，合理规划管道的布局，确保管道的通畅性和排水效果。
3. 管道材料：选择高质量、耐腐蚀、耐压力的管道材料，确保管道的使用寿命和安全性。
4. 泵站设置：根据农村地势和污水流量，合理设置泵站，确保污水能够顺利流入处理站。
5. 污水处理站：根据农村污水产生量和污染物浓度，设计相应的污水处理站，确保污水得到有效处理。
6. 操作与维护：提供操作与维护手册，培训相关人员，确保管网系统的正常运行和维护。
四、设计流程1. 方案设计：根据农村实际情况，制定管网设计方案，包括管道布局、泵站设置、污水处理站规模等。
2. 材料选择：根据设计方案，选择合适的管道材料和设备，确保其质量和可靠性。
3. 施工图设计：根据设计方案，绘制详细的施工图纸，包括管道布置图、泵站平面图、污水处理站工艺流程图等。
4. 施工与安装：根据施工图纸，进行管道敷设、泵站设备安装等工作，确保施工质量和安全性。
5. 调试与验收：完成管网系统的安装后，进行系统调试和验收，确保系统的正常运行。
6. 运行与维护：建立管网系统的运行与维护机制，定期检查和维护管道、设备，确保系统的长期稳定运行。
五、设计标准1. 国家相关标准：按照国家有关污水处理和排放的相关标准进行设计，确保设计方案符合国家法规要求。
《给水排水管网系统》课程设计说明书题目：18万人城镇排水管网设计学院：环境科学与工程学院专业：给排水班级：给排水1001学号：学生姓名：指导教师：二○一三年一月目录1 设计任务 (3)2 设计题目 (3)3 设计依据 (3)4 设计原始资料 (3)4.1 基础资料 (3)4.2 水文资料 (4)4.3其他资料 (4)5 污水管网设计及计算说明 (4)5.1 确定排水系统的体制 (4)5.2 考虑工业废水与城市生活污水有无合并处理的可能性 (5)5.3根据城市污水是分散处理或集中处理，确定污水厂、出水口的位置。
.. 55.4 污水管道的布置和定线 (6)5.4.1 污水管道布线原则 (6)5.4.2 布线方案的确定 (6)5.5 污水管道设计流量的计算 (7)5.5.1 街坊排水面积的划分 (7)5.5.2 污水管道设计流量的计算 (8)5.5.3 污水设计总流量 (10)5.5.4 计算居住区比流量 (10)5.5.5 各主干管、干管流量 (10)5.5.6各污水主干管、干管的水力计算 (10)5.6 污水管的连接方式的确定 (11)6 雨水管网计算及设计说明 (11)6.1 划分排水区域 (11)6.2雨水管道定线、划分设计管段 (12)6.2.1雨水管道定线原则 (12)6.2.2 雨水管道定线 (12)6.3 雨水管道设计流量计算 (12)6.3.1 重现期和降雨历时的确定 (12)6.3.2 径流系数 的确定 (12)6.3.3 集水时间t的确定 (13)6.3.4 雨水管道设计流量的计算 (13)6.4 雨水管道水力计算 (13)7 附表 (14)8 附图 (14)1 设计任务根据任务书给定的资料，综合运用所学的专业知识，进行某城镇排水管网相关设计。
2 设计题目18万人城镇排水管网设计。
3 设计依据浙江省相关文件：“关于浙江省某城镇排水工程计划任务书的批复”同意该城镇建设排水管网系统。
我镇排污管网工程施工一、项目背景我镇是一个美丽的小镇，但近年来随着城镇化的发展，人口不断增加，城镇化进程加速，城市建设规模不断扩大，城市排污问题也日益突出。
为了解决城市排污问题，提升城市环境质量，我镇决定进行排污管网工程施工。
二、项目概况1. 项目名称：我镇排污管网工程2. 项目地址：我镇市区3. 项目范围：主要包括市区排污管道的新建、改造和提升工作，总长度约100公里4. 项目目标：通过排污管网工程施工，解决市区污水排放不畅、管道老化等问题，提升城市污水处理能力，改善城市环境质量，促进城市可持续发展。
三、施工方案1. 设计方案：经过前期勘察和设计，排污管网工程采用了地下埋设的方式，主要采用聚乙烯、聚氯乙烯等材料制成的管道，排水管道设置在地下1-3米深的土层中。
2. 施工方案：分期分段进行，先从市区主要的污水收集点开始，进行管道铺设和连接工作，再逐步向周边地区延伸。
同时，充分考虑到市区交通、居民生活用水等因素，避免对居民生活和市区交通造成影响。
3. 设备和材料：施工所需设备主要包括挖掘机、铲车、挖掘机等，主要施工材料包括聚乙烯管、聚氯乙烯管、管道连接件等。
四、施工流程1. 立项准备：由镇政府组织相关部门进行项目调研、立项报告编制、项目前期材料准备等工作。
2. 勘察设计：聘请专业的勘察设计机构进行勘察设计，确定管道敷设线路、管径、施工工艺等方案。
3. 施工准备：组织施工队伍、采购施工设备和材料，做好施工和安全计划。
4. 施工调度：根据设计方案，合理安排施工进度和施工路线，确保施工质量和安全。
5. 施工验收：施工完成后，进行工程验收，验收合格后交付使用。
五、施工中存在的问题及解决措施1. 地下管道埋设过程中，遇到了一些地质条件不好的地方，施工难度较大。
解决措施：在勘察设计阶段就充分考虑地质条件，采取较为合适的管道敷设方法，减少施工风险。
2. 受到了周边居民的抗议和阻挠。
解决措施：加强与周边居民的沟通，及时解释工程的必要性和好处，减少居民的反对，最大限度地保障居民的合法权益。
设计说明建设污水处理设施。
2. 2现状情况经现场走访调查，天馆乡核桃村10组（吴家寨）村落范围内，居民生活污水未进行收集处理，居民生活污水主要排入化粪池或房前屋后边沟，对周边环境及水域造成严重污染。
经核实，本范围内的居民生活污水均可收集处理。
2. 3设计范围和内容本项目主要为天馆乡核桃村10组（吴家寨）污水处理建设项目的设计，设计内容为：新建污水收集管网、污水净化处理设备等。
2. 4工程规模本次在设计范围内新建UPVC污水收集管（dnl60＞约800m、在住户房前屋后空地新建污水处理站点规格为0. 6m3 /d共26座、接入户隔油隔渣检杳井Φ315 （成品塑料井）4 座，污水检查井Φ315 （成品塑料井）26座。
用于收集处理各住户的污水。
3、管网工程3.1设计标准及叁数本工程处理污水主要由农村生活污水构成。
农村居民排放的生活污水主要包括卫生间污水、酎房污水和洗涤污水。
污水收集实行雨污分流，雨水不得接入生活污水收集管网。
生活用水量依据实地抽样调杳以及业主提供的相关资料、同时参考《室外给水设计规范》（GB50013-2016）,重庆市西阳县第一批农村人居环境整治推进会的会议精神，本项目农村居民生活用水量可参考表3-1。
根据建设单位提供的资料及现场调查，本项目所在地设计排污量暂时按50-80升/天•人考虑。
1＞设计依据及规范1.1设计依据（1）酉阳环文[2021]32号（2）天馆府文（2021） 15号（3）业主提供的其它相关资料1.2主要规范及规程《室外排水设计规范》（CB 50014-2006）（2016年版）《混凝土结构设计规范》（GB 50010-2010）（2015年版）《给水排水管道施工及验收规范》（GB 50268-2008）《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003《给水排水工程构筑物结构设计规范》GB50069-2002 （2016年版）《混凝土结构设计规范》GB50010-2010 （2015年版）《埋地塑料排水管道工程技术规程》（CJJI43-2（HO）《镇（乡）村排水工程技术规程》（CJJI24-2008）《给水排水构筑物工程施工及验收规范》GB50141-2008《重庆市农村生活污水集中处理设施水污染物排放标准》（DB508482018）2、工程概况2.1项目背景2020年9月，酉阳县美池生态环境建设有限责任公司使用2020年市生态环境局“以奖促治”专项补助资金335万元，实施了天馆乡集镇新增污水配套管网项目。

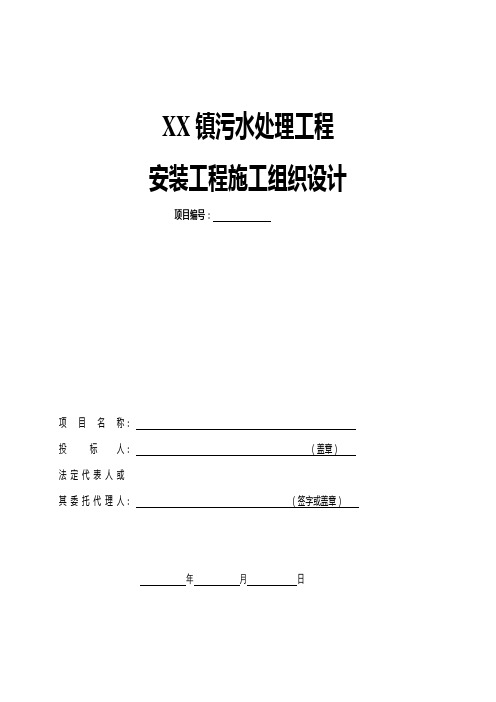

XX镇污水处理工程安装工程施工组织设计项目编号：项目名称：投标人：（盖章）法定代表人或其委托代理人：（签字或盖章）年月日说明本安装工程施工组织设计方案，在详细阅读“招标文件”充分理解设计图纸，深入现场考察的基础上，对目标工期、施工质量控制、项目管理机构及劳动组织、施工机械设备和周转材料配备、主要分项工程的施工方法及技术措施、质量安全、文明施工保证措施等方面进行初步的组织设计和部署，我们承诺：工程一旦由我公司中标，我们将在本施工组织设计的础上，根据施工合同的要求以及业主、监理工程师的各项指示，向业主和监理工程师提更详细的，更能符合业主的各项要求的施工组织设计方案，确保工程按各项目标完成。
目录第一章工程概况............................................................................................................................................................... ５第二章编制依据............................................................................................................................................................... ５第三章施工工期............................................................................................................................................................... ６第四章工程质量............................................................................................................................................................... ６一、施工组织及施工前技术准备 ..................................................................................................................... ６二、项目经理部管理机构配置 ............................................................................................................................ ７三、项目经理部职能与责任................................................................................................................................. ７四、开工前的技术准备 .......................................................................................................................................... ７五、劳动力安排........................................................................................................................................................ ８六、机械设备配置 ................................................................................................................................................... ９第五章主要工程施工方法 ........................................................................................................................................ １２一、设备安装工程主要内容............................................................................................................................. １２二、施工准备......................................................................................................................................................... １３三、主要施工方法 ............................................................................................................................................... １３1.开箱检查与保管 ...................................................................................................................................... １３2.基础验收.................................................................................................................................................... １４3.放线就位和找正调平............................................................................................................................. １５4.地脚螺栓.................................................................................................................................................... １５5.垫铁 ............................................................................................................................................................. １６6.灌浆 ............................................................................................................................................................. １７四、设备安装......................................................................................................................................................... １７1.格栅安装.................................................................................................................................................... １７2.泵的安装.................................................................................................................................................... １７3.二沉池刮泥机安装.................................................................................................................................. １９4.堰板安装.................................................................................................................................................... ２０5.起重设备安装........................................................................................................................................... ２１6.带式压滤机安装 ...................................................................................................................................... ２１7.潜水搅拌机安装 ...................................................................................................................................... ２１8.旋流沉砂池旋流沉砂器安装 ............................................................................................................... ２２9.氧化沟转碟曝气机安装 ........................................................................................................................ ２２五管道安装........................................................................................................................................................... ２３1.管道安装工程主要内容 ........................................................................................................................ ２３2.安装应遵循的规范及标准.................................................................................................................... ２３3.施工准备.................................................................................................................................................... ２３4.主要施工方法........................................................................................................................................... ２３六电气安装........................................................................................................................................................... ３３1.电气安装工程主要内容 ........................................................................................................................ ３３2.施工中采用的规范标准 ........................................................................................................................ ３３3.施工准备.................................................................................................................................................... ３４4.主要施工方法........................................................................................................................................... ３４七.自动化仪表安装 ............................................................................................................................................. ４１1.自动化仪表安装工程主要内容 .......................................................................................................... ４１2.安装应遵守的规范及标准.................................................................................................................... ４１3.施工准备.................................................................................................................................................... ４１4.主要施工程序........................................................................................................................................... ４１5.施工方法.................................................................................................................................................... ４２6.桥架安装.................................................................................................................................................... ４３7.仪表箱盘安装........................................................................................................................................... ４３8.线缆敷设.................................................................................................................................................... ４４9.仪表单体检验........................................................................................................................................... ４５10.仪表安装.................................................................................................................................................. ４６11.单回路模拟试验.................................................................................................................................... ４６12.系统调试.................................................................................................................................................. ４６八.防腐工程........................................................................................................................................................... ４７1.施工应遵循的规范及标准.................................................................................................................... ４７2.主要施工方法及质量要求.................................................................................................................... ４７九.工艺运行调试计划 ........................................................................................................................................ ４９十.安装流程框图.................................................................................................................................................. ５１第六章工程质量控制措施 ........................................................................................................................................ ５５一.工程质量保证体系 ........................................................................................................................................ ５５二．施工中执行的规范标准及有关资料...................................................................................................... ５６三.工程质量管理步骤 ........................................................................................................................................ ５７四.质量控制措施.................................................................................................................................................. ５７五.安全施工措施.................................................................................................................................................. ５８六.降低成本措施.................................................................................................................................................. ６０第七章工期保证措施.................................................................................................................................................. ６１第八章文明施工及消防措施.................................................................................................................................... ６２第九章冬雨季施工措施 ............................................................................................................................................. ６６第十章工程质量回访.................................................................................................................................................. ６６附录：................................................................................................................................................................................ ６７1.劳动力计划表........................................................................................................................................... ６７2.拟投入的主要施工机械设备表 .......................................................................................................... ６７3.安装工程施工项目及工程量清单...................................................................................................... ６７4.项目管理班子配备情况表.................................................................................................................... ６７5.项目经理简历表 ...................................................................................................................................... ６７6.项目技术负责人简历表 ........................................................................................................................ ６７7.污水处理厂安装工程施工进度横道图............................................................................................. ６７安装工程施工组织设计第一章工程概况位于长江南岸，岸线长37公里，属长江三峡库区腹心地带，是县唯一的长江口岸，水、陆交通便利，自然资源丰富。
乡镇污水处理工程初步设计说明书环保知识课堂20XX年X月目录第一章概述 (5)1、工程概况 (5)1.1 项目名称 (5)1.2 项目建设单位及地点 (5)1.3 项目简介 (5)2、地理自然概况 (5)2.1 地理位置 (5)2.2 自然概况 (5)2.3 规划区现状 (6)第二章水量、水质及处理要求 (7)1、废水水量、水质 (7)2、排放标准 (7)第三章设计依据、范围及原则 (8)1、设计依据 (8)2、设计范围 (8)3、设计采用的主要规范和标准 (8)4、设计原则 (9)第四章污水处理工艺的确定 (10)1、废水特性及工艺确定 (10)1.1 废水特性分析 (10)1.2 处理工艺的确定 (10)2、污染物去除分析 (10)2.1 悬浮物（SS）的去除 (10)的去除 (11)2.2 BOD52.3 CODcr的去除 (11)2.4 氨氮的去除 (11)第五章工艺设计 (14)1、工艺流程 (14)1.1 工艺流程图 (14)1.2 工艺流程说明 (14)2、主要工艺处理单元说明 (15)2.1 一级预处理 (15)2.2 二级生化处理 (16)2.3 三级深度处理 (17)2.4 污泥处理 (19)3、构筑物设计及设备选型 (19)3.1 格栅池 (19)3.2 集水池 (20)3.3 生活污水调节池 (21)3.4 水解酸化池 (21)3.5 生物接触氧化池 (23)3.6 高效沉淀池 (24)3.7 中间水池 (25)3.8 高效过滤器 (26)3.9 消毒 (27)3.10 污泥浓缩池 (27)3.11 污泥脱水机 (28)第六章建筑结构设计 (29)1、建筑设计原则 (29)2、结构设计 (29)2.1 设计依据 (29)2.2 结构选型方案与设计原则 (29)2.3 结构材料 (30)第七章电气控制设计 (31)2、被控设备统计 (31)3、系统功能 (31)4、系统余留 (32)5、电控柜 (32)6、用电负荷 (32)第八章总体设计 (34)1、总平面布置 (34)2、高程布置 (34)3、管道布置 (34)4、建构筑物及设备一览表 (34)4.1 建构筑物 (34)4.2 工艺设备 (35)第九章环境保护与安全卫生 (37)1、环境保护 (37)1.1 概述 (37)2.2 废水治理 (37)2.3 废气治理 (37)2.4 废渣治理 (37)2.5 噪声治理 (37)2.6环境影响简评 (38)2、安全卫生 (38)第十章节能与防腐 (39)1、节能措施 (39)2、防腐 (39)2.1 建构筑物防腐 (39)2.2 设备及管道防腐 (39)第十一章人员编制与劳动制度 (41)2、工作制度 (41)第十二章工程造价与成本分析 (42)1、工程造价 (42)2、污水处理成本分析 (42)3、效益分析 (42)第一章概述1、工程概况1.1 项目名称XX乡镇污水处理工程1.2 项目建设单位及地点项目建设单位：项目建设地点：1.3 项目简介本着保护环境，走循环经济和可持续发展的道路，拟建污水处理站一座，用于XX乡集市区的生活污水处理。
某城镇污水管网课程设计一、课程目标知识目标：1. 学生能理解污水管网的基本概念、组成及功能，掌握污水管网的分类和布局原则。
2. 学生能了解污水处理的基本过程，掌握污水处理技术及其适用范围。
3. 学生能掌握城市污水管网规划与设计的基本原则，了解污水管网建设与环境保护的关系。
技能目标：1. 学生能运用地图、图表等工具分析污水管网的布局，具备一定的空间分析能力。
2. 学生能通过小组合作，设计简单的污水管网规划方案，提高问题解决和团队协作能力。
3. 学生能运用所学知识，对实际案例进行分析，提出改进措施，提高实践操作能力。
情感态度价值观目标：1. 学生能够认识到污水处理和环境保护的重要性，培养环保意识和责任感。
2. 学生通过学习污水管网知识，增强对城市基础设施建设的关注，提高社会责任感。
3. 学生在合作学习中，培养团队精神，学会尊重他人，提高人际沟通能力。
课程性质：本课程属于环境科学领域，结合地理、工程等学科知识，旨在提高学生对城市污水管网的认识，培养学生的实践操作能力和环保意识。
学生特点：初中年级的学生已具备一定的地理知识和逻辑思维能力，对实际问题有一定的探究欲望，但实践操作能力和团队合作能力有待提高。
教学要求：结合学生特点，注重理论知识与实践操作相结合，采用小组合作、案例分析等教学方法，提高学生的参与度和兴趣。
通过本课程的学习，使学生能够掌握污水管网相关知识，具备一定的实践操作能力，培养环保意识和责任感。
二、教学内容1. 污水管网基本概念：污水管网定义、组成、功能及其在城市环境中的重要性。
教材章节：第一章第二节2. 污水管网的分类与布局：不同类型的污水管网、布局原则及优缺点。
教材章节：第二章第一节3. 污水处理技术：常见污水处理技术、工艺流程及其适用范围。
教材章节：第三章第一节4. 城市污水管网规划与设计：规划原则、设计方法、案例分析。
教材章节：第四章5. 污水管网的运行与管理：运行原理、管理措施、维护保养。
排水工程设计说明一、项目概况本项目为XXX市XX区XX镇XX社区农村污水治理“千村示范工程”幽竹人家治理项目二、排水现状1.排水现状本项目无现状污水管道。
三、主要设计依据、规范与图集1. 设计依据（1）本项目设计合同。
（2）该片区地形测量图。
2. 采用的规范、标准(1)《室外排水设计规范》（GB50014-2006）(2016年版)；(2)《城市排水工程规划规范》（GB50318-2017）；(3)《给水排水工程管道结构设计规范》（GB50332-2002）；(4)《给水排水工程构筑物结构设计规范》（GB50069-2002）；(5)《给水排水构筑物工程施工及验收规范》（GB50141-2008）；(6)《砌体结构工程施工质量验收规范》（GB50203-2011）；(7)《给水排水管道工程施工及验收规范》（GB50268-2008)；(8)《城市工程管线综合规划规范》(GB50289-2016)；(9)《市政排水管道工程及附属设施》（06MS201）。
(10)《城镇给水排水技术规范》GB50788-2012；(11)《室外给水排水和燃气热力工程抗震设计规范》GB50032-2003；(12) 《钢筋混凝土化粪池》03S702(13)《工程建设标准强制性条文》（2013版）；(14)建设部及交通部颁布现行的有关“规范”、“标准”、“规程”；四、设计原则设计满足国家及地区的规范、标准，并以修建性详细规划作为本工程的主要依据。
（1）排水体制：采用雨污分流制。
（2）管道施工方法：采用开槽埋管。
五、排水体制、管道布置及管径1.本工程排水体制设计为雨、污分流制。
2.本项目污水根据实际情况敷设污水管线。
污水管管径d300。
六、管材排水管道可以采用的管材很多,根据技术经济方面以及管道覆土厚度的考虑,本工程选用Ⅱ级承插式钢筋混凝土排管。
七、管道基础本次设计均采用Ⅱ级承插式钢筋混凝土排水管，120度混凝土基础，作法见国标图集06MS201。
（完整）某村镇污⽔管⽹初步设计说明⼆〇⼀七年三⽉⽬录前⾔ (1)第⼀章概述 (2)1.1项⽬概况 (2)1.2编制依据 (2)1.3采⽤的规范及标准 (2)1.4城市概况及⾃然条件 (3)1.4.1城市⾃然条件 (3)1.4.2地理位置及城市规模 (3)1.4.3经济发展现状 (4)1.4.4基础设施现状 (4)1.4.5城市总体规划概况 (4)1.5 城市污⽔设施现状及规划情况 (5)1.5.1卧龙村污⽔设施现状 (5)1.5.2卧龙村排⽔专项规划 (5)2总体设计 (5)2.1排⽔体制确定 (5)2.1.1排⽔体制的种类 (5)2.1.2不同排⽔体制的优缺点 (6)2.1.3排⽔体系确定 (6)2.2居民⽤⽔量及污⽔量预测 (7)2.3⼯程规模 (7)2.4管道总体布置⽅案 (7)2.5管材⽐选⽅案 (7)3⼯程设计 (9)3.4.1污⽔管⽹现状 (9)3.4.2管道分区布置 (9)3.5 管道竖向布置 (9)3.6污⽔管设计流量 (10)3.7污⽔管道设计参数 (10)3.8 污⽔管⽹⽔⼒计算 (10)3.9管道、基础、接⼝ (11)3.10污⽔管道附属构筑物 (11)3.10.1污⽔检查井、井盖 (11)3.10.2 跌⽔井 (12)3.10.3预留⾄管井 (12)3.10.4检查井踏步 (12)3.11特殊构筑物设计 (12)3.11.1管道过现状沟渠处理................................................................................................................................................ 12 4 环境保护 .(12)4.2项⽬建设和运⾏对环境的影响及环保措施 (13)4.2.1 ⼯程建设对环境的影响 (13)4.2.2 建设中环境影响的缓解措施 (13)4.2.3项⽬建成后的环境影响及对策 (14)4.2.4项⽬运营过程产⽣的污染物对环境的影响及环保措施 (14)4.3环境影响评价结论 (14)5劳动安全 (14)5.1劳动保护与安全⽣产 (14)5.2职业卫⽣保健 (15)6消防 (15)7节能 (15)7.1节能的原则和要求 (15)7.2节能措施 (15)7.3节能效果分析 (16)8管理机构及项⽬实施计划 (16)8.1进度计划确定的原则 (16)8.2项⽬进度计划 (16)8.3项⽬建设管理 (16)8.3.1项⽬特点 (16)8.3.2项⽬管理任务 (16)8.3.3项⽬投资管理 (17)8.3.4⼯程质量管理 (17)8.3.5⼯程进度管理 (17)8.3.6建设合同管理 (17)8.3.7项⽬协调管理 (17)8.3.8建设安全管理 (18)8.3.9建设资⾦管理 (18)8.3.10运营管理 (18)9⽔⼟保持 (18)10⼟地利⽤、征地与拆迁 (18)11投资概算及资⾦筹措 (18)11.1编制依据 (18)11.2主要费率确定及其他说明 (18)11.3投资概算 (19)11.4资⾦筹措 (19)12存在问题及建议 (19)12.1需存在问题 (19)12.2建议 (19)前⾔林芝市⽶林县，按照市委、市政府和区委的总体⼯作部署，锁定全域城市化发展⽬标，以统筹城乡发展综合配套改⾰⽰范区建设为主线，以建设幸福林芝为根本，坚持“环境⽴区、产业强区、创新兴区”发展战略，乘势⽽上，奋发有为。
（建筑工程设计）学富镇污水管网工程组织设计目录第一章编制依据第二章工程概况第三章施工部署第四章主要项目施工方法第五章路基土方施工第六章污水管道施工第七章工程质量管理第八章安全保证措施第九章现场管理措施第十章各项施工工艺流程图第十一章施工进度横道图第十二章施工平面布置图第十三章季节性施工、已有设施、管线的加固保护等施工措施第十四章针对污水处理厂厂外污水收集系统的关键施工技术第一章编制依据本施工组织设计依据以下内容编写：1、盐城市盐都区学富镇污水管网工程施工图。
2、《给水排水管道工程施工验收规范》（GB50268-97）。
3、国家建设部和交通部颁布的城市道路现行规范。
4、我公司的施工实力和类似工程施工经验。
5、我公司自行组织的现场调查情况。
第二章工程概况1、工程名称及位置：本工程为学富镇（曙光路、幸福路、学勤路等）的污水管道工程，位于盐城市盐都区境内。
本工程污水管平面位置设在道路红线1侧，其竖向总体标高控制，以满足排水规划及管线综合的控制标高，覆土厚度以及与其它管线不发生矛盾原则。
应尽量减小污水管的埋置深度，与规划标高不一致时可作相应调整。
根据招标文件的要求，本方案假定开工日期由2013年11月30日至2014年3月29日止，施工计划工期120日历天考虑。
2、设计标准：本工程所集的污水为符合进入城市下水水质的工业及生活污水，污水管经按初设确定，采用的道路宽度、道路断面及设计地面标高均按照《盐城市盐都区市政工程规划》。
采用的主要规范，标准及标准图①《城市道路设计规范》（CJJ37-90，1998局部修订条文）③《城市工程管线综合规划规范》（GB50289-98）3、工程主要数量：第三章施工部署根据本工程总工期要求和现场情况及工程特点，充分利用现场有利条件，合理按排作业面与进度，做好施工部署。
并在人力、机械设备、材料、技术上提供有力保障，以做到集中优势、合理布置、重点突破，达到保质、按期完成施工任务的目的。
XX县XX镇污水处理工程配套污水管网工程设计说明书二零一三年五月1．设计依据及标准规范1、《中华人民共和国环境保护法》；2、《中华人民共和国水污染防治法》（2008年修订）；3、《中华人民共和国水污染防治法实施细则》；（2000年）4、《室外排水设计规范》（GB50014-2006）5、《村镇供水工程技术规范》（SL310-2004）6、《给水排水工程构筑物结构设计规范》（GB50069-2002）7、《给排水设计手册》8、《给水排水管道工程施工及验收规范》（GB50268—2008）9、《安徽省美好乡村建设标准》（2012年）10、《安徽省美好乡村建设规划(2012—2020年)》11、《埋地排水用钢带增强聚乙烯(PE)螺旋波纹管-改》CJ-T_225-20112．设计原则污水收集管网的布置原则主要考虑以下方面：1、符合地形趋势，尽量顺坡排水，取短捷路线；2、尽量避免或减少管道穿越河道等不易通过地带；3、在保证汇水面积内各点的水都能顺畅排出，并在适当留有余地的前提下，尽量减少管道埋深，管道起点覆土一般0.7m，最深控制3m 以内；4、尽量与镇区道路建设进展协调一致；5、排水体制按该镇建设规划，宜采取雨污分流制；对已采取合流制的镇区，可采取截流式合流制。
3.工程概况（1）XX镇近期污水处理站污水收集管网沿镇区慕善路、八都路和八都河沿岸敷设φ200和φ315的污水收集干管。
居民区内按照污水收集规模分别敷设φ200的污水收集支管。
污水管道管材采用钢带增强聚乙烯(PE)螺旋波纹管。
一期污水处理站（处理规模200m3/d）,φ315污水收集干管总长度39m，φ200污水收集支管总长度1564m。
（2）XX镇二期污水处理站1污水收集管网沿滨河路北段和望华路以北铺设φ400污水收集干管，沿镇区望华路敷设φ315污水收集干管，沿滨河路南段和六泉路铺设φ200的污水收集支管。
污水管道管材采用钢带增强聚乙烯(PE)螺旋波纹管。
二期污水处理站1座（处理规模300m3/d）,φ400污水收集干管总长度920m，φ315污水收集干管总长度590m，φ200污水收集支管总长度2631m。
（3）XX镇二期污水处理站2污水收集管网沿佛光大道铺设φ400和φ315污水收集干管，沿镇区望华路和佛光大道以东敷设φ200污水收集干管。
居民区内按照污水收集规模分别敷设φ200的污水收集支管。
污水管道管材采用钢带增强聚乙烯(PE)螺旋波纹管。
二期污水处理站2（处理规模300m3/d） ,φ400污水收集干管总长度983m，φ，φ315污水收集干管总长度1195m，φ200污水收集支管总长度1613m。
4.设计标准及参数4.1设计人口XX镇一期污水处理站覆盖人口2000人，XX镇二期污水处理站1服务人口3000人，XX镇二期污水处理站2覆盖人口3000人。
4.2 设计规模根据《村镇供水工程技术规范》（SL310-2004）确定的最高日居民生活用水定额，结合本工程所在地区的国民经济和社会发展现状，水资源充沛程度和居民用水习惯，居民生活用水量按100L/（人·d）计；根据《室外排水设计规范》（GB50014-2006），居民生活污水排放量按总用水量的85%计。
4.3 基本设计参数4.3.1 最大设计流速玻璃钢夹砂管、塑料管、混凝土管V ma×=5m/s。
4.3.2 最小设计流速污水管道在设计充满度下为V min=0.6m/s。
4.3.3污水管道按非满流设计，其最大设计充满度按下表：管径最大设计充满度200～300 0.55350～450 0.65500～900 0.70≥10000.754.3.4最小管径控制在DN200。
4.3.5本工程排水管道均采用管顶平接。
4.3.6最小设计坡度及覆土、埋深范围（1）根据相关规定，管径200mm的最小设计坡度为0.0035，管径300mm的最小设计坡度为0.003。
（2）污水管道埋设深度直接影响着工程的投资，结合地质情况，设计过程中管道覆土厚度不小于0.6m，最大埋深控制在3m 左右。
5．污水管网设计5.1污水收集管网管材设计本项目采用钢带增强聚乙烯(PE)螺旋波纹管作为排水管网的管材。
5.2基础及接口钢带增强聚乙烯(PE)螺旋波纹管采用200mm砂垫层基础；钢带增强聚乙烯(PE)螺旋波纹管排水管接口形式采用双橡胶圈承插连接。
5.3检查井管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离设置检查井。
井盖及盖座采用高分子塑料材料，爬梯采用新型复合材料(GRP)成品。
塑料防盗通风井盖等级选用C50，即试验荷载5吨。
爬梯参考尺寸为：长295×宽220（180）。
井盖盖座内空应与检查井砌块收口尺寸一致（700mm），盖座最大外缘直径不小于1000mm。
检查井井盖、盖座安装要求与路面平整。
6.管道施工6.1 施工方法本工程管道施工方法采用开挖施工，在无法破路的情况下，穿路管采用拉管施工。
在工作面较宽路段，采用放坡开挖的施工方式，沟槽断面形式如图6.1；在工作面较窄时，采用槽钢支护开挖的施工方式，沟槽断面形式如图6.2；在地下水位较高时，采用拉森钢板桩支护开挖的施工方式，沟槽断面形式如图6.3。
土方开挖槽底预留20cm 由人工清底，开挖过程中严禁超挖，以防扰动地基。
对于有地下障碍物(现状管线)的地段要加强对原有建构筑物的保护。
图6.1 大开挖施工示意图 图6.2 槽钢支护开挖施工示意图图6.3 拉森桩支护开挖施工示意图6.2管道放线本工程排水管道放线均按检查井坐标表严格放线，检查井坐标点为主线管道轴线投影与检查井横轴线交点。
6.3现场复核本工程污水上下游管线必须接顺。
设计要求在施工放线时首先复核上下游现状管渠、接纳水体等的位置、标高、断面尺寸等，若与设计有不符之处，必须立即通知设计单位研究处理。
6.4沟槽开挖管道及构筑物沟槽开挖边坡应有一定的坡度以保证施工安全。
沟槽开挖边坡最陡值根据不同土质按1:0.1～1.5控制（详见设计管道剖面图面图或基础大样图），如果现场条件不允许，必须采取加支撑等措施。
对于填方地段，须在填方进行至管顶标高1.0m 以上后方可开挖管道沟槽，填方应按道路路基要求进行。
6.5地基处理管道及构筑物地基承载力不小于0.2Mpa （有特殊要求的，按相关设计图说明）。
沟槽在填方地段、地基受到扰动或沟槽超挖的，管道基础以下必须分层夯实回填，密实度不小于90%。
对于地质条件较差地段，如淤泥、杂填土等，必须进行换填。
换填材料根据具体情况分别采用原土、砂石、浆砌片石、素混凝土等，具体采用材料及换填深度按相关设计图说明。
6.6管道安装所有管道的安装必须严格执行《给水排水管道工程施工及验收规范》（GB50268—2008）的规定。
塑料管的安装主要参考生产厂家提供的使用说明书技术要求。
6.7测试与试验所有的材料、产品均应有出厂检验合格证书，进场应按相关程序进行进场检验。
塑钢缠绕管的接口在安装完毕后，须进行接口的水密性试验，试验方法按照各自相关专业规范进行。
所有的污水管道在回填前还必须按照《给水排水管道工程施工及验收规范》的规定做管段闭水试验。
6.8沟槽回填管道及构筑物沟槽回填必须在混凝土及砂浆达到80%以上（有特殊要求的，按相关设计图说明）设计强度后方可进行。
回填要求分层压实、对称均匀回填。
回填材料及压实度应严格执行本设计相关设计图说明要求，同时必须符合《给水排水管道工程施工及验收规范》（GB50268—2008）相关规定。
管区（沟槽底至管顶以上1.0m范围内）禁止采用推土机等大型机械进行回填。
管顶严禁使用重锤夯实。
7.施工安全措施及技术要求1、按照《给水排水工程管道施工及验收规范》有关规定，重力管道回填前应做闭水试验。
2、检查井位开挖如遇地下水应采取有效降水措施，如遇淤泥、流砂或粉土，尤其是3-夹层土分布地段，应防止产生流砂土现象，应采用木桩或钢板桩支护井壁，防止塌方，确保施工安全，并应进行沉降观测、位移观测、基底回弹、坑壁变形观测等，且做好对周边建筑物及对环境影响的监测工作。
3、基坑支护：基坑深度≤3ｍ时，可选用围柃板支护；基坑深度>3ｍ时，应采用钢板桩加横向支撑，以确保边坡与基坑土体稳定，尽量避免对管基下原状土的扰动，机械开挖时要求留有30cm厚作为人工清底，避免超挖现象产生。
钢板桩入土深度应根据沟槽开挖深度、土层性质、施工周期、地面荷载（如堆土高度和距离）等因素计算后确定。
入土深度除应保护钢板桩自身稳定外，还应保证沟槽或基坑不会出现隆起或涌管现象。
现场根据支护条件和施工实际情况，应根据沟槽开挖深度和土层物理力学性质选取合适的板桩入土深度（T）和沟槽深度（H）的比值：（1）在一般土质条件下，沟槽深度在5米以内，T/H值宜为0.40；（2）土质条件差。
在IL≥1的软塑、流塑的粘性土、降水效果不明显的粘性加粉砂的土层中，T/H值宜按上述值适当增加；（3）具体支护由施工单位自行设计施工组织措施方案。
4、施工时尽量白天作业以免影响居民休息，不乱排废水，乱丢废渣，注意保护环境，做到文明施工。
5、未尽事项，均应符合《给水排水管道工程施工及验收规范》（GB50268-2008）及国家现行的有关标准规范的规定。
8.验收及施工质量要求按《给水排水工程管道施工及验收规范》《CJ-T_225-2011埋地排水用钢带增强聚乙烯(PE)螺旋波纹管-改》进行验收。
遵照国家现行各项规定、法规进行施工，确保工程质量。
9.其他1、施工前应校测已建各种管道的断面、高程和位置，确保满足接入条件后方可施工。
若开挖中发现图中未示意的排水管道，应通知建设方和监理，并联系设计人员。
2、施工中发现问题，或设计资料之间、设计与现场情况之间有不符之处，应及时通知设计单位，以会同建设单位、监理单位及质监等部门共同研究处理，以确保工程质量。
施工单位不得擅自进行处理。
3、沟槽开挖时应注意施工安全，开挖放坡坡度根据地质情况严格按规范要求执行。
防止跨塌伤人事故发生。
4、本说明及设计图未特别予以说明的内容，均应遵照相关施工规范及各种专业、行业技术规范、标准进行。
10.工程量及投资预算表10-1 本次设计一期污水管网清单序号管径材质数量单位备注1 φ315 钢带增强聚乙烯(PE)螺旋波纹管39 米干管2 φ200 钢带增强聚乙烯(PE)螺旋波纹管1564 米支管3 ∅1000 污水检查井15 个06MS201-3,页204 ∅700 污水检查井60 个06MS201-3,页18表10-2 本次设计二期污水管网清单序号管径材质数量单位备注1 φ400 钢带增强聚乙烯(PE)螺旋波纹管1903 米干管2 φ315 钢带增强聚乙烯(PE)螺旋波纹管1785 米干管3 φ200 钢带增强聚乙烯(PE)螺旋波纹管4243 米支管4 ∅1000 污水检查井60 个06MS201-3,页205 ∅700 污水检查井190 个06MS201-3,页18表10-3 本次设计一期污水管网投资估算序号项目名称单位工程（米）单价(万元) 合价(万元)一污水管网1.φ200(PE)螺旋波纹管m 1564 0.028 43.802.φ315(PE)螺旋波纹管m 39 0.040 1.603.∅1000检查井个15 0.18 2.704.∅700检查井个60 0.12 7.20小计55.305.道路恢复工程批 1 35.606.小计90.90表10-4 本次设计二期污水管网投资估算序号项目名称单位工程（米）单价(万元) 合价(万元)一污水管网1.φ200(PE)螺旋波纹管m 4243 0.028 118.802.φ315(PE)螺旋波纹管m 1785 0.040 71.403.φ400(PE)螺旋波纹管m 1903 0.048 91.304.∅1000检查井个60 0.18 10.805.∅700检查井个190 0.12 22.806.小计315.507.道路恢复工程批150.008.总计465.50。
