变电站110kV线路零序过流的故障分析摘要：本文主要针对变电站110kV线路零序过流的故障展开了分析，通过结合具体的事故概况，对故障的原因作了系统的分析，并给出了一系列有效的整改措施，以期能为有关方面的需要提供参考借鉴。
关键词：变电站线路；零序过流；故障0 引言随着我国的经济建设发展，用电需求的增加对变电站也提出来更高的要求。
因此，对于变电站110kV线路需要有高度重视，特别是对零序过流故障的分析处理。
若线路出现故障，我们需要及时采取措施进行处理。
基于此，本文就变电站110kV线路零序过流的故障进行了分析，相信对有关方面的需要能有一定的帮助。
1 事故概况1.1 事故经过某220kV变电站一次接线图如图1所示。
2015-05-08，变电站110kV线路1发生L3相接地故障，152断路器差动保护动作，跳开152断路器，重合于永久性故障，距离保护加速动作，但断路器未断开。
故障录波图显示，故障电流一直持续；事故发生后现场检查152断路器在分位，3号主变压器110kV侧零序过流Ⅰ段保护动作，一时限0.8s跳开112母联断路器，二时限1.1s跳开3号主变压器中压侧103断路器。
154断路器连接的110kV变电站1号主变压器间隙击穿，154断路器零序过流Ⅱ段保护动作，跳开154断路器，重合成功（重合时110kVⅡ段母线已失电）。
158断路器零序过流Ⅲ段保护动作，跳开158断路器，同时2号主变压器中压侧间隙击穿，0.5s跳开2号主变压器三侧断路器，切除故障电流。
1.2 事故时运行方式该变电站共3台主变压器，220kV双母线单分段运行，1号主变压器201断路器接ⅠⅢ母线、2号主变压器202断路器接Ⅲ段母线、3号主变压器203断路器接Ⅱ段母线运行，212母联断路器在合位。
110kV双母线并列运行，1号主变压器101断路器接Ⅰ段母线，2号主变压器102断路器接Ⅱ段母线，3号主变压器103断路器接Ⅱ段母线运行，152、154、158、160断路器接Ⅱ段母线运行，10kVⅠ段、Ⅱ段母线分列运行，Ⅲ段母线与Ⅰ段、Ⅱ段母线独立运行，各电压等级线路单上单，双上双（如图1所示）。
一、电气设备的状态分为运行、热备用、冷备用、检修四种状态。
二、各状态名词解释。
1、运行状态：是指电气设备的隔离开关及断路器都在合闸状态且带有电压。
2、热备用状态：是指电气设备具备送电条件和起动条件，断路器一经合闸就转变为运行状态。
电气设备处于热备用状态下，随时有来电的可能性，应视为带电设备。
联动备用。
3、冷备用状态：电气设备除断路器在断开位置，隔离开关也在分闸位置。
在此状态下，未履行工作许可手续及未布置安全措施，不允许进行电气检修工作，但可以进行机械作业。
4、检修状态：电气值班员按照《电业安全工作规程》及工作票要求布置好安全措施。
电气设备的倒闸操作规律就是基于上述四个阶段进行，但检修设备拆除接地线后，应测量绝缘电阻合格，才能转换为另一状态。
5、电气设备由一种状态转换为另一种状态，必须进行的操作，这种操作就叫电气设备的倒闸操作。
6、充电是指设备带标称电压但不接带负荷。
7、送电是指设备充电并带负荷（指设备投入环状运行或带负荷）。
8、停电是指断开开关及刀闸使设备不带电。
9、解列是指将一个电网分解为两个电气相互独立的部分运行。
10、运行转检修是指断开设备各侧开关及刀闸，并在设备可能来电的各侧合上接地刀闸（或装设接地线）。
11、检修转运行是指断开设备各侧接地刀闸，合上各侧能够运行的开关及刀闸。
12、运行转热备用是指断开设备各侧开关。
13、热备用转运行是指合上除检修要求不能合或方式明确不合的开关以外的设备各侧开关。
14、热备用转检修是指拉开设备各侧刀闸，并在设备可能来电的各侧合上接地刀闸。
15、检修转热备用是指拉开设备各侧接地刀闸，合上除检修要求不能合或方式明确不合的刀闸以外的设备侧刀闸。

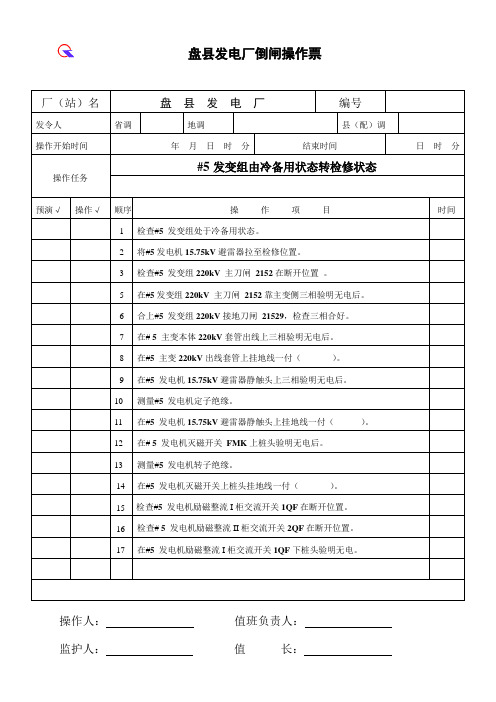

16、冷备用转检修是指在设备可能来电的各侧合上接地刀闸。
17、检修转冷备用是指拉开设备各侧接地刀闸。
中电(福建)电力开发项目运营分公司
台江项目部生产通知
［2012］11号共1页
关于下发机组停役（复役）相关操作票的通知
本部、运行各值、维护各组：
为进一步规范台江项目部操作人员在对设备进行倒闸操作过程中的安全性，杜绝误操作事故发生，按照《安规》要求，并根据台江电站实际情况，现下发机组停役（复役）相关操作票，请各班、值参照执行。
特此通知！
附件：1、#1机由热备用转冷备用，测绝缘后转检修（机组小修用）；
2、#1机由检修转冷备用，测绝缘后转热备用（机组小修用）；
3、#1机由热备用转冷备用，测绝缘后转检修（更换灭磁开关用）；
4、#1机由检修转热备用（更换灭磁开关用）；
5、运行操作危险点控制卡（机组由热备用转检修）；
6、运行操作危险点控制卡（机组由检修转热备用）。
台江项目部
二〇一二年六月一日
第1页。
狮子坪电站3号机组出口3开关三相短路事故的分析及采取防范措施万勇摘要：本文介绍了狮子坪电站3号机组出口3开关三相短路事故发生过程、事故现象、分析其发生的原因及提出了采取防范措施。
关键词：开关刀闸发热短路防范措施一、狮子坪水电站概况狮子坪水电站位于四川省阿坝藏族羌族自治州理县内的杂谷脑河上，是杂谷脑河干流的龙头水库电站。
电站安装有三台单机容量为65MW 的混流式水轮发电机组，多年平均发电量8.76亿kW.h，发电机出口侧采用单元接线，220kV 侧接线为单母线接线，通过220kV狮红线接入下游梯级红房子水电站后送入四川电网。
两回厂用电源分别引自1号发电机和2号机发电机单元，另一回则引自红房子水电站的一回35kV线路作为备用电源。
3号机组于2009年3月初正式并网发电，2010年5月1日正式投入商业运行。
狮子坪水电站发电机出口开关柜采用的镇江伊顿电气公司生产的UR4高压开关柜，断路器为该厂生产的 150VCP—WRG50发电机专用出口断路器。
该真空断路器及刀闸安装于相对密闭于开关柜柜体内部。
发电机保护装置采用南自院DGT 801C数字式发电机变压器组保护装置，主变保护装置两套均采用南自院DGT 801C和DGT 801E数字式发电机变压器组保护装置。
二、事件发生前设备和系统运行情况2011年11月10日，发生了狮子坪电站3号机组出口3开关三相短路的设备事故，当时运行方式如下：狮子坪电站1号机组发电，带有功负荷60MW，2号机组冷备用，3号机组热备用； 1、2、3号主变运行；220kVⅠ段母线及220kV狮红线运行；400V厂用电分段运行，备用电源由35kV红狮线供电，柴油发电机备用。
(图1)三、事件经过11月10日17:23′，省调陶晓丽令17:40′全厂上网有功负荷调至120MW； 17:25′执行3号机组由停机转发电流程，17:29′3开关合闸正常。
17:51′当3号机组负荷加至约53MW时，机端电压13.5kV，电流约2300A（额定电流为3107.9A），频率49.97H Z，发电机层传来“轰”的声音，同时上位机报“3号主变第一套主变差动保护动作”、“3号主变第二套主变差动保护动作”、“3号机组低压过流t1、t2动作”；3开关、203开关跳闸；3号机组事故停机。
