测量waveform使用方法全文共四篇示例，供读者参考第一篇示例：测量waveform是一种常见的工程技术手段，用来分析和处理信号波形。
在通信、电子、声学、光学等领域，waveform的测量具有重要的意义。
本文将介绍测量waveform的基本原理、常用方法和注意事项，帮助读者更好地掌握该技术。
一、测量waveform的基本原理Waveform是信号在时间轴上的表现形式，通常以波形的形式呈现。
测量waveform的基本原理是通过一定的测量设备和方法，获取信号的波形信息，以便分析、处理和诊断。
常用的测量设备包括示波器、频谱仪、信号发生器等。
示波器可根据输入信号显示其波形，频谱仪则可对信号进行频谱分析，信号发生器可产生特定波形的信号。
测量waveform的过程通常包括信号采集、信号处理和信号显示三个步骤。
信号采集是指将待测信号输入到测量设备中，信号处理是对采集到的信号进行滤波、放大、数字化等处理，信号显示是将处理后的信号以波形的形式显示出来。
通过这三个步骤，可以获得准确的信号波形信息。
1. 示波器测量法示波器是最常用的测量waveform的设备。
示波器能够在屏幕上显示信号的波形，通过调整时间和幅度的刻度，可以快速地分析信号的频率、幅度、相位等特性。
示波器还可以对信号进行触发、存储、测量等功能，非常适用于多种信号的测量和分析。
2. 频谱仪测量法频谱仪可以将时域信号转换为频域信号，显示信号的频谱信息。
通过频谱仪可以了解信号的频率分布、谱线强度等信息，帮助分析信号的特性。
频谱仪适用于频率较高的信号测量，如无线通信信号、视频信号等。
3. 信号发生器测量法信号发生器是一种产生各种波形信号的设备，可以用来测试仪器的响应特性、调试电路的工作状态等。
通过信号发生器可以产生正弦波、方波、三角波等各种波形的信号，对测量和分析非常有帮助。
1. 选择适当的测量设备和方法，根据不同的测量需求选择合适的示波器、频谱仪、信号发生器等设备，确保测量的准确性和可靠性。

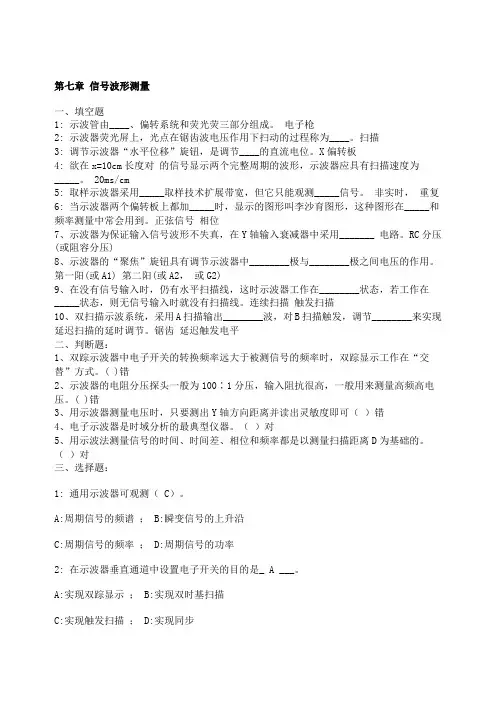

第七章信号波形测量一、填空题1: 示波管由____、偏转系统和荧光荧三部分组成。
电子枪2: 示波器荧光屏上，光点在锯齿波电压作用下扫动的过程称为____。
扫描3: 调节示波器“水平位移”旋钮，是调节____的直流电位。
X偏转板4: 欲在x=10cm长度对的信号显示两个完整周期的波形，示波器应具有扫描速度为_____。
20ms/cm5: 取样示波器采用_____取样技术扩展带宽，但它只能观测_____信号。
非实时，重复6: 当示波器两个偏转板上都加_____时，显示的图形叫李沙育图形，这种图形在_____和频率测量中常会用到。
正弦信号相位7、示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______ 电路。
RC分压(或阻容分压)8、示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。
第一阳(或A1) 第二阳(或A2，或G2)9、在没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在_____状态，则无信号输入时就没有扫描线。
连续扫描触发扫描10、双扫描示波系统，采用A扫描输出________波，对B扫描触发，调节________来实现延迟扫描的延时调节。
锯齿延迟触发电平二、判断题：1、双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式。
( )错2、示波器的电阻分压探头一般为100∶1分压，输入阻抗很高，一般用来测量高频高电压。
( )错3、用示波器测量电压时，只要测出Y轴方向距离并读出灵敏度即可（）错4、电子示波器是时域分析的最典型仪器。
（）对5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离D为基础的。
（）对三、选择题：1: 通用示波器可观测（ C）。
A:周期信号的频谱； B:瞬变信号的上升沿C:周期信号的频率； D:周期信号的功率2: 在示波器垂直通道中设置电子开关的目的是_ A ___。

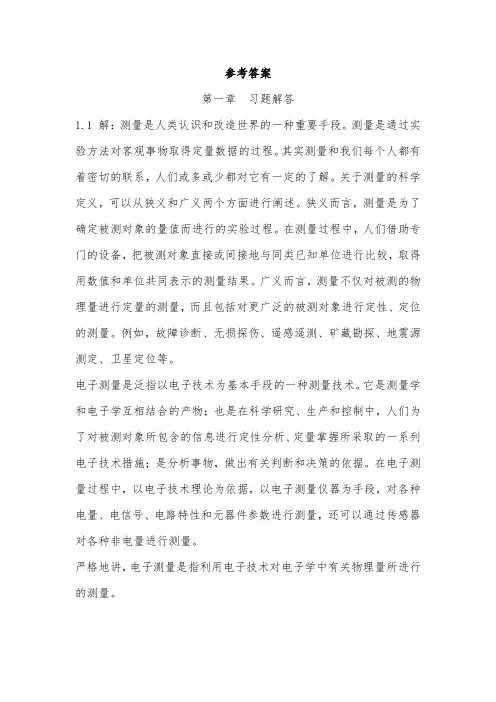

参考答案第一章习题解答1.1 解：测量是人类认识和改造世界的一种重要手段。
测量是通过实验方法对客观事物取得定量数据的过程。
其实测量和我们每个人都有着密切的联系，人们或多或少都对它有一定的了解。
关于测量的科学定义，可以从狭义和广义两个方面进行阐述。
狭义而言，测量是为了确定被测对象的量值而进行的实验过程。
在测量过程中，人们借助专门的设备，把被测对象直接或间接地与同类已知单位进行比较，取得用数值和单位共同表示的测量结果。
广义而言，测量不仅对被测的物理量进行定量的测量，而且包括对更广泛的被测对象进行定性、定位的测量。
例如，故障诊断、无损探伤、遥感遥测、矿藏勘探、地震源测定、卫星定位等。
电子测量是泛指以电子技术为基本手段的一种测量技术。
它是测量学和电子学互相结合的产物；也是在科学研究、生产和控制中，人们为了对被测对象所包含的信息进行定性分析、定量掌握所采取的一系列电子技术措施；是分析事物，做出有关判断和决策的依据。
在电子测量过程中，以电子技术理论为依据，以电子测量仪器为手段，对各种电量、电信号、电路特性和元器件参数进行测量，还可以通过传感器对各种非电量进行测量。
严格地讲，电子测量是指利用电子技术对电子学中有关物理量所进行的测量。
1.2 解：电子测量的范围十分广泛，从狭义上来看，对电子学中电的量值的测量是最基本、最直接的电子测量，其内容有以下几个方面：(1)电能量的测量，如测量电流、电压、功率等。
(2)电子元件和电路参数的测量，如测量电阻、电容、电感、品质因数及电子器件的其他参数等。
(3)电信号的特性和质量的测量，如测量信号的波形、频谱、调制度、失真度、信噪比等。
(4)基本电子电路特性的测量，如测量滤波器的截止频率和衰减特性等。
(5)特性曲线的测量，如测量放大器幅频特性曲线与相频特性曲线等。
1.3 解：精密度(δ)说明仪表指示值的分散性，表示在同一测量条件下对同一被测量进行多次测量时，得到的测量结果的分散程度。
存在共模电压时测量信号波形的正确方法摘要：测量对地存在共模电压的信号波形，若测量仪器或测量方法不正确，轻则影响测量结果，重则危害生命财产安全。
本文通过典型的两个实例，说明不当的测量方法对结果的影响和可能引起的安全问题，并提出正确的测量方法。
一、实例1客户的产品是一个压电陶瓷及其驱动电路，图1是产品原理和测试连接图，开关管以约100kHz的频率通断，带抽头的电感实现升压功能驱动压电陶瓷片，电感与容性负载形成谐振使开关管处于软开关状态。
图1 压电陶瓷驱动器原理及测量连接客户用我司示波器和单端无源探头观察负载RL两端电压波形，探头正端（尖端）和负端（地夹）分别连接电路的Vo+和Vo-，电路使用隔离的可调电源供电。
发现当示波器探头连接后电路的工作电流增大了许多，客户怀疑我司示波器有问题。
我们搭建同样的测试系统测量客户的产品，发现探头连接后可调电源显示的电流从约100mA增大到原来的6倍多。
换国外某品牌示波器对比测试，发现也存在同样的问题。
究其原因，如图1所示，可调电源对保护接地线PE实际上存在电容，以下称为Ciso，而示波器探头负端是接PE的，在高频下，探头负端→PE→Ciso→GND形成一条低阻抗通路。
电路的Vo+和Vo-对GND都存在100kHz的电压，无论探头负端接Vo+或Vo-，都产生额外的电流通过探头负端→PE→Ciso→GND，在电感的电阻和回路电阻上产生热量，使电源电流增大，另外并联的低阻抗通道改变了驱动器的谐振状态。
所以并非是示波器的问题，而是不正确的测量方法导致。
通常人们可能对隔离电源的理解有些误区，认为是“完全隔离”的，往往只看到隔离的电阻而忽略了电抗。
实际上由市电供电的隔离电源对大地存在寄生电容，来源有变压器初次级绕组间寄生电容、次级电路对机壳的空间电容，特别地有时为了满足EMC标准会在次级与PE间连接一定容量的Y电容。
隔离电源所谓“隔离”是指提供安全操作所需的绝缘要求，保证在直流和工频下有足够高的隔离阻抗。
