典型电信号的观察与测量问题与思考
电信号的观察与测量问题与思考，可以涉及以下几个方面：
1. 信号类型：首先需要确定所观察和测量的信号类型，比如模拟信号还是数字信号，单频信号还是多频信号等。
这将决定后续采用的测量方法和工具。
2. 测量设备：根据信号类型选择合适的测量设备，比如示波器、频谱分析仪、网络分析仪等。
确保设备的准确度和精确度，并进行必要的校准。
3. 测量参数：确定所需测量的参数，如幅度、频率、相位、带宽、失真度等。
根据需求选择合适的测量方法，比如时域分析、频域分析、功率谱分析等。
4. 测量环境：确保测量环境干净、稳定，尽量减少干扰源的影响。
可能需要选择适当的屏蔽措施或进行信号预处理。
5. 数据分析：对测得的数据进行分析和解读，比较和评估信号的特征。
根据测量结果的变化和趋势，可以进行故障诊断、性能优化或设计改进等。
在观察和测量电信号时，需要遵守相关的安全规范和操作规程，确保符合法律法规的要求。
同时，确保测量过程中的数据保密性和安全性。

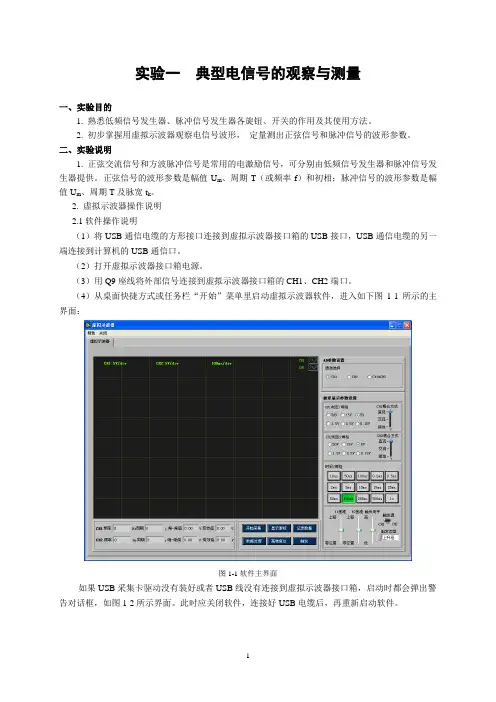

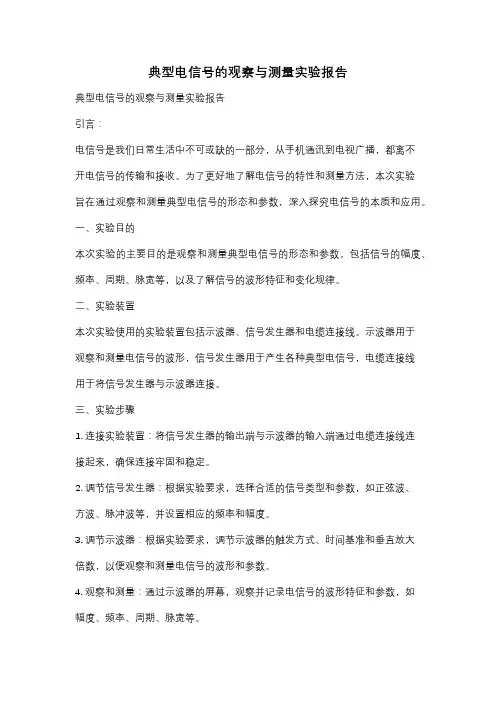

典型电信号的观察与测量实验报告典型电信号的观察与测量实验报告引言：电信号是我们日常生活中不可或缺的一部分，从手机通讯到电视广播，都离不开电信号的传输和接收。
为了更好地了解电信号的特性和测量方法，本次实验旨在通过观察和测量典型电信号的形态和参数，深入探究电信号的本质和应用。
一、实验目的本次实验的主要目的是观察和测量典型电信号的形态和参数，包括信号的幅度、频率、周期、脉宽等，以及了解信号的波形特征和变化规律。
二、实验装置本次实验使用的实验装置包括示波器、信号发生器和电缆连接线。
示波器用于观察和测量电信号的波形，信号发生器用于产生各种典型电信号，电缆连接线用于将信号发生器与示波器连接。
三、实验步骤1. 连接实验装置：将信号发生器的输出端与示波器的输入端通过电缆连接线连接起来，确保连接牢固和稳定。
2. 调节信号发生器：根据实验要求，选择合适的信号类型和参数，如正弦波、方波、脉冲波等，并设置相应的频率和幅度。
3. 调节示波器：根据实验要求，调节示波器的触发方式、时间基准和垂直放大倍数，以便观察和测量电信号的波形和参数。
4. 观察和测量：通过示波器的屏幕，观察并记录电信号的波形特征和参数，如幅度、频率、周期、脉宽等。
5. 分析和总结：根据观察和测量结果，分析电信号的特性和变化规律，并总结实验中的经验和教训。
四、实验结果与分析在本次实验中，我们观察和测量了正弦波、方波和脉冲波等典型电信号的形态和参数。
通过示波器的屏幕，我们清晰地看到了不同信号的波形特征和变化规律。
正弦波是一种连续变化的周期信号，具有周期性和对称性。
通过调节信号发生器的频率和幅度，我们可以观察到正弦波的频率越高，波形越密集；幅度越大，波形的振幅越高。
我们还测量了正弦波的周期和幅度，并发现它们与信号发生器设置的参数是一致的。
方波是一种具有快速上升和下降沿的周期信号，具有高低电平和脉宽的特点。
通过调节信号发生器的频率和占空比，我们可以观察到方波的频率越高，波形的周期越短；占空比越大，方波的高电平时间越长。

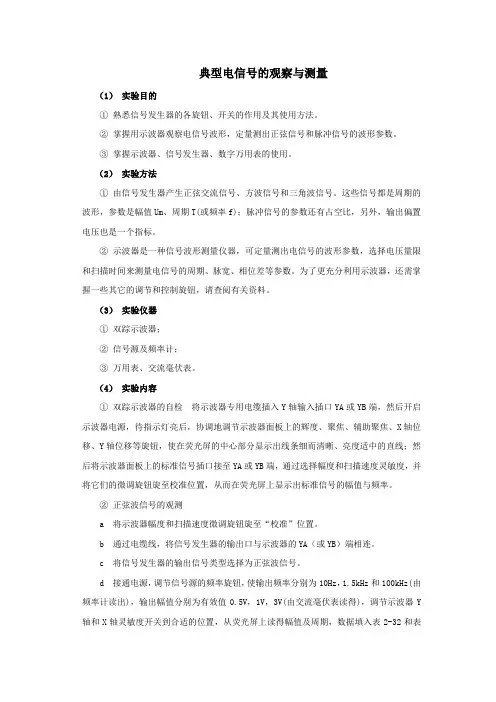

典型电信号的观察与测量（1）实验目的①熟悉信号发生器的各旋钮、开关的作用及其使用方法。
②掌握用示波器观察电信号波形，定量测出正弦信号和脉冲信号的波形参数。
③掌握示波器、信号发生器、数字万用表的使用。
（2）实验方法①由信号发生器产生正弦交流信号、方波信号和三角波信号。
这些信号都是周期的波形，参数是幅值Um、周期T(或频率f)；脉冲信号的参数还有占空比，另外，输出偏置电压也是一个指标。
②示波器是一种信号波形测量仪器，可定量测出电信号的波形参数，选择电压量限和扫描时间来测量电信号的周期、脉宽、相位差等参数。
为了更充分利用示波器，还需掌握一些其它的调节和控制旋钮，请查阅有关资料。
（3）实验仪器①双踪示波器；②信号源及频率计；③万用表、交流毫伏表。
（4）实验内容①双踪示波器的自检将示波器专用电缆插入Y轴输入插口YA或YB端，然后开启示波器电源，待指示灯亮后，协调地调节示波器面板上的辉度、聚焦、辅助聚焦、X轴位移、Y轴位移等旋钮，使在荧光屏的中心部分显示出线条细而清晰、亮度适中的直线；然后将示波器面板上的标准信号插口接至YA或YB端，通过选择幅度和扫描速度灵敏度，并将它们的微调旋钮旋至校准位置，从而在荧光屏上显示出标准信号的幅值与频率。
②正弦波信号的观测a 将示波器幅度和扫描速度微调旋钮旋至“校准”位置。
b 通过电缆线，将信号发生器的输出口与示波器的YA（或YB）端相连。
c 将信号发生器的输出信号类型选择为正弦波信号。
d 接通电源，调节信号源的频率旋钮，使输出频率分别为10Hz，1.5kHz和100kHz(由频率计读出)，输出幅值分别为有效值0.5V，1V，3V(由交流毫伏表读得)，调节示波器Y 轴和X轴灵敏度开关到合适的位置，从荧光屏上读得幅值及周期，数据填入表2-32和表2-33中。
表2-32 正弦波信号频率实验数据表2-33 正弦波信号幅值实验数据③方波脉冲信号的测定a 将信号发生器的输出类型选择为方波信号位置上。
实验十二典型电信号的观察与测量一、实验目的1. 熟悉低频信号发生器、脉冲信号发生器各旋钮、开关的作用及其使用方法。
2. 初步掌握用示波器观察电信号波形，定量测出正弦信号和脉冲信号的波形参数。
3. 初步掌握示波器、信号发生器的使用。
二、实验说明1. 正弦交流信号和方波脉冲信号是常用的电激励信号，可分别由低频信号发生器和脉冲信号发生器提供。
正弦信号的波形参数是幅值U m、周期T（或频率f）和初相；脉冲信号的波形参数是幅值U m、周期T及脉宽t k。
本实验装置能提供频率范围为20Hz～50KHz的正弦波及方波，并有6位LED数码管显示信号的频率。
正弦波的幅度值在0～5V之间连续可调，方波的幅度为1～3.8V可调。
2. 电子示波器是一种信号图形观测仪器，可测出电信号的波形参数。
从荧光屏的Y轴刻度尺并结合其量程分档选择开关（Y轴输入电压灵敏度V/div分档选择开关）读得电信号的幅值；从荧光屏的X 轴刻度尺并结合其量程分档（时间扫描速度t /div分档）选择开关，读得电信号的周期、脉宽、相位差等参数。
为了完成对各种不同波形、不同要求的观察和测量，它还有一些其它的调节和控制旋钮，希望在实验中加以摸索和掌握。
一台双踪示波器可以同时观察和测量两个信号的波形和参数。
四、实验内容1. 双踪示波器的自检将示波器面板部分的“标准信号”插口，通过示波器专用同轴电缆接至双踪示波器的Y 轴输入插口Y A或Y B端，然后开启示波器电源，指示灯亮。
稍后，协调地调节示波器面板上的“辉度”、“聚焦”、“辅助聚焦”、“X轴位移”、“Y轴位移”等旋钮，使在荧光屏的中心部分显示出线条细而清晰、亮度适中的方波波形；通过选择幅度和扫描速度，并将它们的微调旋钮旋至“校准”位置，从荧光屏上读出该“标准信号”的幅值与频率，并与标称值（1V，1KHz）作比较，如相差较大，请指导老师给予校准。
2. 正弦波信号的观测(1) 将示波器的幅度和扫描速度微调旋钮旋至“校准”位置。
典型电信号的观察与测量实验报告典型电信号的观察与测量实验报告报告使用范围很广。
按照上级部署或工作计划，每完成一项任务，一般都要向上级写报告，反映工作中的基本情况、工作中取得的经验教训、存在的问题以及今后工作设想。
下面是为大家带来的典型电信号的观察与测量实验报告，希望能帮助到大家!典型电信号的观察与测量实验报告一、实验目的1、熟悉低频信号发生器、脉冲信号发生器的布局，各旋钮、开关的作用及其使用方法。
2、初步掌握用示波器观察电信号波形，定量测出正弦信号和脉冲信号的波形参数。
3、初步掌握示波器、信号发生器的使用。
二、实验说明1、正弦交流信号和方波脉冲信号是常用的电激励信号，分别由低频信号发生器和脉冲信号发生器提供。
正弦信号的波形参数是幅值Um、周期T（或频率f）和初相：脉冲信号波形参数是幅值Um、脉冲重复周期T及脉宽tk。
2、电子示波器是一种信号图形测量仪器，可定量测出波形参数，从荧光屏的Y轴刻度尺结合其量程分档选择开关（Y轴输入电压灵敏度V/cm分档选择开关）读得电信号的幅值；从荧光屏的X轴刻度尺并结合其量程分档（时间扫描速度s/cm分档）选择开关，读得电信号的周期、脉宽、相位差等参数。
为完成对各种不同波形、不同要求的观察和测量，它还有一些其它的调节和控制旋钮，希望在实验中加以摸索和掌握。
一台示波器可以同时观察和测量两路信号波形。
三、实验设备序号名称型号与规格数量备注1双踪示波器12函数发生器13交流毫伏表14频率计1四、实验内容1、双踪示波器的自检将示波器面板部分的标准信号插口，通过示波器专用同轴电缆接至双踪示波器的Y轴输入插口YA或YB端，然后开启示波器电源，指示灯亮，稍后，协调地调节示波器面板上的辉度、聚焦、辅助聚焦、X轴位移、Y轴位移等旋钮，使在荧光屏的中心部分显示出线条细而清晰、亮度适中的方波波形；通过选择幅度和扫描速度灵敏度，并将它们的微调旋钮旋至校准位置，从荧光屏上读出该标准信号的幅值与频率，并与标称值（1V、1KHz的信号）作比较，如相差较大，请指导老师给予校准。

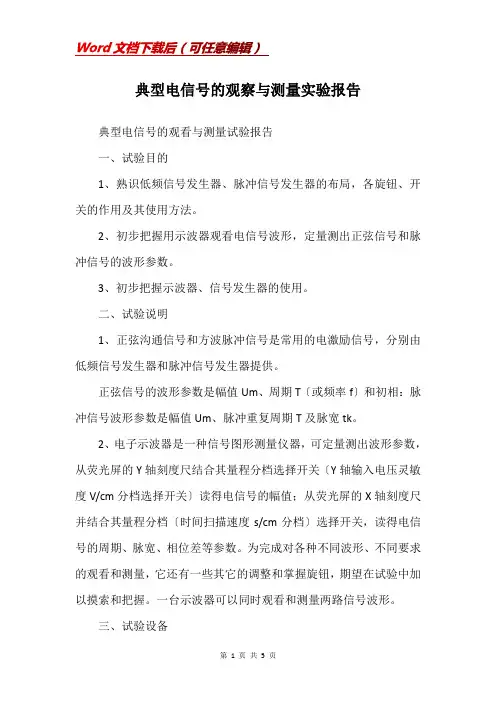

典型电信号的观察与测量实验报告典型电信号的观看与测量试验报告一、试验目的1、熟识低频信号发生器、脉冲信号发生器的布局，各旋钮、开关的作用及其使用方法。
2、初步把握用示波器观看电信号波形，定量测出正弦信号和脉冲信号的波形参数。
3、初步把握示波器、信号发生器的使用。
二、试验说明1、正弦沟通信号和方波脉冲信号是常用的电激励信号，分别由低频信号发生器和脉冲信号发生器提供。
正弦信号的波形参数是幅值Um、周期T〔或频率f〕和初相：脉冲信号波形参数是幅值Um、脉冲重复周期T及脉宽tk。
2、电子示波器是一种信号图形测量仪器，可定量测出波形参数，从荧光屏的Y轴刻度尺结合其量程分档选择开关〔Y轴输入电压灵敏度V/cm分档选择开关〕读得电信号的幅值；从荧光屏的X轴刻度尺并结合其量程分档〔时间扫描速度s/cm分档〕选择开关，读得电信号的周期、脉宽、相位差等参数。
为完成对各种不同波形、不同要求的观看和测量，它还有一些其它的调整和掌握旋钮，期望在试验中加以摸索和把握。
一台示波器可以同时观看和测量两路信号波形。
三、试验设备序号名称型号与规格数量备注1双踪示波器12函数发生器13沟通毫伏表14频率计1四、试验内容1、双踪示波器的自检将示波器面板部分的"标准信号'插口，通过示波器专用同轴电缆接至双踪示波器的Y轴输入插口YA或YB端，然后开启示波器电源，指示灯亮，稍后，协调地调整示波器面板上的"辉度'、"聚焦'、"辅助聚焦'、"X轴位移'、"Y轴位移'等旋钮，使在荧光屏的中心部分显示出线条细而清楚、亮度适中的方波波形；通过选择幅度和扫描速度灵敏度，并将它们的微调旋钮旋至"校准'位置，从荧光屏上读出该"标准信号'的幅值与频率，并与标称值〔1V、1KHz的信号〕作比较，如相差较大，请指导老师给予校准。

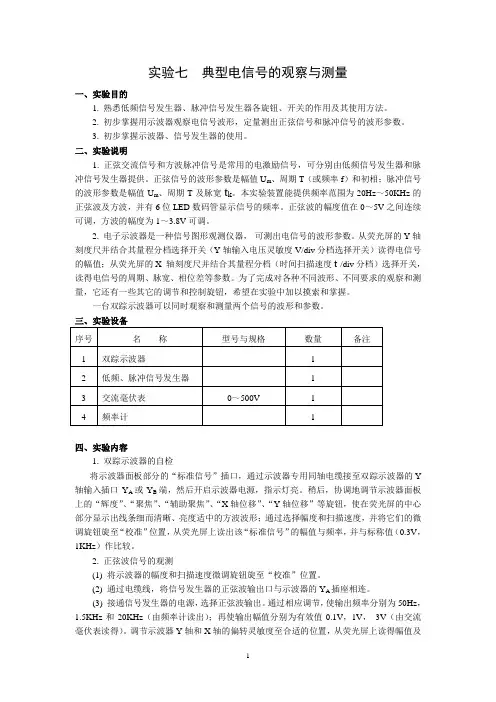

实验七典型电信号的观察与测量一、实验目的1. 熟悉低频信号发生器、脉冲信号发生器各旋钮、开关的作用及其使用方法。
2. 初步掌握用示波器观察电信号波形，定量测出正弦信号和脉冲信号的波形参数。
3. 初步掌握示波器、信号发生器的使用。
二、实验说明1. 正弦交流信号和方波脉冲信号是常用的电激励信号，可分别由低频信号发生器和脉冲信号发生器提供。
正弦信号的波形参数是幅值U m、周期T（或频率f）和初相；脉冲信号的波形参数是幅值U m、周期T及脉宽t k。
本实验装置能提供频率范围为20Hz～50KHz的正弦波及方波，并有6位LED数码管显示信号的频率。
正弦波的幅度值在0～5V之间连续可调，方波的幅度为1～3.8V可调。
2. 电子示波器是一种信号图形观测仪器，可测出电信号的波形参数。
从荧光屏的Y轴刻度尺并结合其量程分档选择开关（Y轴输入电压灵敏度V/div分档选择开关）读得电信号的幅值；从荧光屏的X 轴刻度尺并结合其量程分档（时间扫描速度t /div分档）选择开关，读得电信号的周期、脉宽、相位差等参数。
为了完成对各种不同波形、不同要求的观察和测量，它还有一些其它的调节和控制旋钮，希望在实验中加以摸索和掌握。
一台双踪示波器可以同时观察和测量两个信号的波形和参数。
四、实验内容1. 双踪示波器的自检将示波器面板部分的“标准信号”插口，通过示波器专用同轴电缆接至双踪示波器的Y 轴输入插口Y A或Y B端，然后开启示波器电源，指示灯亮。
稍后，协调地调节示波器面板上的“辉度”、“聚焦”、“辅助聚焦”、“X轴位移”、“Y轴位移”等旋钮，使在荧光屏的中心部分显示出线条细而清晰、亮度适中的方波波形；通过选择幅度和扫描速度，并将它们的微调旋钮旋至“校准”位置，从荧光屏上读出该“标准信号”的幅值与频率，并与标称值（0.3V，1KHz）作比较。
2. 正弦波信号的观测(1) 将示波器的幅度和扫描速度微调旋钮旋至“校准”位置。
(2) 通过电缆线，将信号发生器的正弦波输出口与示波器的Y A插座相连。

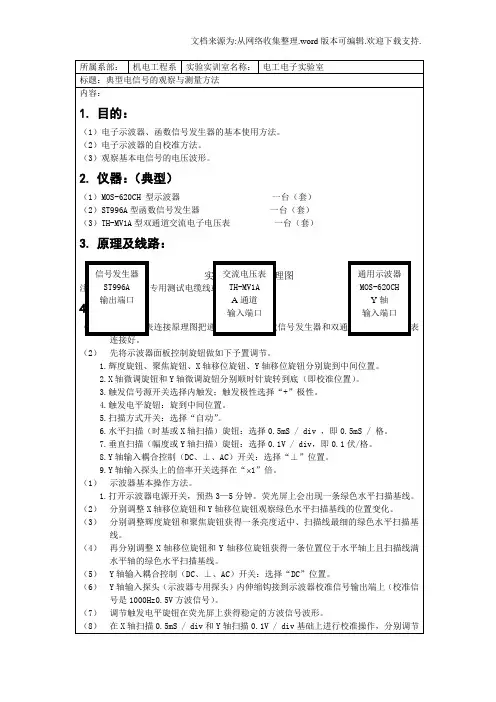

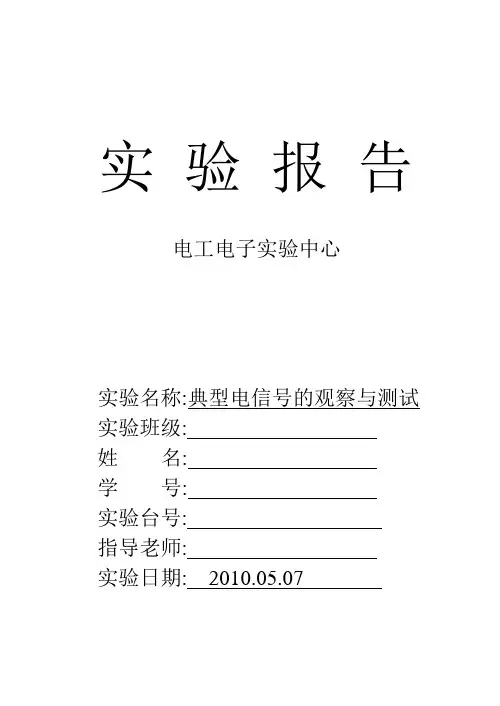

实验报告电工电子实验中心实验名称:典型电信号的观察与测试实验班级:姓名:学号:实验台号:指导老师:实验日期: 2010.05.07一、实验目的：1、熟悉实验装置上函数信号发生器的布局，各旋钮、开关的作用及使用方法。
2、初步掌握用示波器观察电信号波形，定量测出正弦信号和脉冲信号的波形参数。
二、实验仪器：双综示波器、函数信号发生器、直流毫伏表。
五、实验原理：1、交流电信号有的按正弦规律变化，有的按三角或其他规律变化。
按正弦规律变化的交流信号叫做正弦波信号。
按三角规律变化的交流信号叫做三角波信号，还有方波等脉冲信号。
它们都是常用的电激励信号，由函数信号发生器提供。
2、无论是那种信号，都有自己的波形图。
电子示波器就是一种观察信号和测量信号图形和测量电信号参数的仪器，它可定量的测出电信号的波形参数，从荧光屏的Y轴刻度尺并结合其量程分档选择开关（Y轴输入电压灵敏度V/CM分档选择开关）读得电信号的幅值；从荧光屏的X轴刻度尺并集合其量程分档选择开关（时间扫描速度s/cm分档选择开关），读得电信号的周期、相位、相位差等参数；为了完成对各种不同波形、不同要求的观察和测量，它还有一些其它的调节和控制旋钮。
一台双踪示波器可以同时观察和测量两个信号波形。
六、实验内容：1、了解双踪示波器的开关及控制旋钮或按键；2、基本操作：单通道操作：根据实验要求设定开关和控制按钮后，将电源线按到交流电源插座上。
然后，按照如下步骤操作：A．开电源开关，确定电源指示灯变亮，约20秒后，示波器屏幕上会显示光斑，如60秒后仍未出现光迹，应从新检查开关和控制按钮设定位置。
B．调节辉度（INTEN）和聚焦（FOCUS）旋钮，将光迹调节到适当的亮度，且最清晰。
C．调节CH1位移旋钮及光迹旋转按钮，将挡线调节到水平中心刻度线平行。
D．将探极连接到CH1输入端，将2Vp-p校准信号加到探极上。
E．将AC-DC-GND开关拨到AC，屏幕上将会出现方形波形。
典型电信号的观察与测量实验报告典型电信号的观看与测量试验报告一、试验目的1、熟识低频信号发生器、脉冲信号发生器的布局，各旋钮、开关的作用及其使用方法。
2、初步把握用示波器观看电信号波形，定量测出正弦信号和脉冲信号的波形参数。
3、初步把握示波器、信号发生器的使用。
二、试验说明1、正弦沟通信号和方波脉冲信号是常用的电激励信号，分别由低频信号发生器和脉冲信号发生器提供。
正弦信号的波形参数是幅值Um、周期T〔或频率f〕和初相：脉冲信号波形参数是幅值Um、脉冲重复周期T及脉宽tk。
2、电子示波器是一种信号图形测量仪器，可定量测出波形参数，从荧光屏的Y轴刻度尺结合其量程分档选择开关〔Y轴输入电压灵敏度V/cm分档选择开关〕读得电信号的幅值；从荧光屏的X轴刻度尺并结合其量程分档〔时间扫描速度s/cm分档〕选择开关，读得电信号的周期、脉宽、相位差等参数。
为完成对各种不同波形、不同要求的观看和测量，它还有一些其它的调整和掌握旋钮，期望在试验中加以摸索和把握。
一台示波器可以同时观看和测量两路信号波形。
三、试验设备序号名称型号与规格数量备注1双踪示波器12函数发生器13沟通毫伏表14频率计1四、试验内容1、双踪示波器的自检将示波器面板部分的"标准信号'插口，通过示波器专用同轴电缆接至双踪示波器的Y轴输入插口YA或YB端，然后开启示波器电源，指示灯亮，稍后，协调地调整示波器面板上的"辉度'、"聚焦'、"辅助聚焦'、"X轴位移'、"Y轴位移'等旋钮，使在荧光屏的中心部分显示出线条细而清楚、亮度适中的方波波形；通过选择幅度和扫描速度灵敏度，并将它们的微调旋钮旋至"校准'位置，从荧光屏上读出该"标准信号'的幅值与频率，并与标称值〔1V、1KHz的信号〕作比较，如相差较大，请指导老师给予校准。
