如何稳定示波器的测试波形

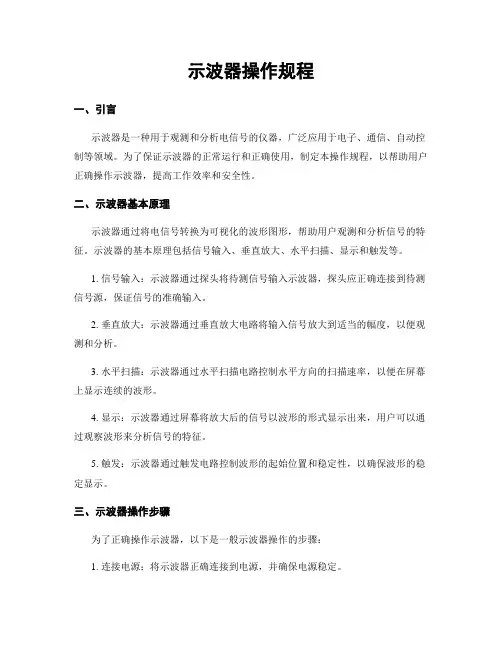

示波器操作规程一、引言示波器是一种用于观测和分析电信号的仪器，广泛应用于电子、通信、自动控制等领域。

为了保证示波器的正常运行和正确使用，制定本操作规程，以帮助用户正确操作示波器，提高工作效率和安全性。

二、示波器基本原理示波器通过将电信号转换为可视化的波形图形，帮助用户观测和分析信号的特征。

示波器的基本原理包括信号输入、垂直放大、水平扫描、显示和触发等。

1. 信号输入：示波器通过探头将待测信号输入示波器，探头应正确连接到待测信号源，保证信号的准确输入。

2. 垂直放大：示波器通过垂直放大电路将输入信号放大到适当的幅度，以便观测和分析。

3. 水平扫描：示波器通过水平扫描电路控制水平方向的扫描速率，以便在屏幕上显示连续的波形。

4. 显示：示波器通过屏幕将放大后的信号以波形的形式显示出来，用户可以通过观察波形来分析信号的特征。

5. 触发：示波器通过触发电路控制波形的起始位置和稳定性，以确保波形的稳定显示。

三、示波器操作步骤为了正确操作示波器，以下是一般示波器操作的步骤：1. 连接电源：将示波器正确连接到电源，并确保电源稳定。

2. 连接信号源：将待测信号源正确连接到示波器的输入端口，确保信号源的输出与示波器的输入匹配。

3. 调整垂直放大：根据待测信号的幅度范围，选择适当的垂直放大档位，并通过示波器的垂直放大控制旋钮进行调整，使波形在屏幕上适当显示。

4. 调整水平扫描：根据待测信号的频率范围，选择适当的水平扫描档位，并通过示波器的水平扫描控制旋钮进行调整，使波形在屏幕上水平扫描合适。

5. 调整触发：根据待测信号的特征，选择适当的触发模式和触发电平，并通过示波器的触发控制旋钮进行调整，使波形稳定显示。

6. 观察波形：通过示波器的屏幕观察待测信号的波形，分析信号的特征，如振幅、频率、相位等。

7. 测量参数：根据需要，示波器可以提供多种测量参数，如峰峰值、平均值、频率等，通过示波器的测量功能进行相应的测量。

8. 关闭示波器：使用完毕后，按照示波器的关闭步骤进行关闭操作，确保示波器的安全和寿命。

示波器操作指引范文示波器是一种用于显示电压随时间变化的仪器，广泛应用于电子学、通信工程和科学研究等领域。

下面是一份示波器的操作指南，帮助您正确地使用示波器。

1.准备工作：-确保示波器和被测电路都已经正确连接并接通电源。

-调整示波器的设置，例如水平和垂直灵敏度、触发模式和扫描速率等。

2.设置水平灵敏度：-水平灵敏度决定屏幕上每个小格代表的时间，通常以秒为单位。

-根据被测信号的频率和周期，选择合适的水平灵敏度。

-在示波器上调整水平灵敏度控制旋钮，使波形在屏幕上显示得合适。

3.设置垂直灵敏度：-垂直灵敏度决定屏幕上每个小格代表的电压，通常以伏特为单位。

-根据被测信号的幅值，选择合适的垂直灵敏度。

-在示波器上调整垂直灵敏度控制旋钮，使波形在屏幕上显示得合适。

4.设置触发模式：-触发模式决定示波器何时开始扫描和显示波形。

-示波器通常有多种触发模式可供选择，例如自动触发和外部触发。

-选择合适的触发模式，确保波形在屏幕上稳定显示。

5.设置扫描速率：-扫描速率决定示波器屏幕上每秒显示的波形数量。

-根据被测信号的频率和波形变化速度，选择合适的扫描速率。

-在示波器上调整扫描速率控制旋钮，使波形在屏幕上显示得合适。

6.触发波形：-在示波器屏幕上观察波形，如果波形未能稳定显示，可以通过调整触发水平来解决。

-调整触发水平控制旋钮，使波形在屏幕上稳定显示。

-如果需要外部触发，确保外部触发信号正确连接到示波器。

7.测量波形：-示波器通常有多种测量功能，例如峰峰值、平均值、频率等。

-根据需要选择合适的测量功能，获取需要的测量结果。

-示波器上有相应的测量按钮或菜单，可以进行相关测量操作。

8.存储和分析数据：-如果需要保存波形数据或分析数据，示波器通常可以提供相应的存储和分析功能。

-示波器上有存储和回放波形数据的选项，可以将数据保存到存储器中。

-在分析波形数据时，可以使用示波器自带的测量工具或外部软件进行进一步处理和分析。

总结：示波器操作指南提供了一系列使用示波器所需的步骤和技巧。

示波器的使用方法与调节要点详解示波器是一种广泛应用于电子工程领域的测试仪器，用于显示和测量电信号的波形。

它不仅可以帮助工程师迅速发现设备中的问题，还可以进行故障分析和信号调整。

本文将详细介绍示波器的使用方法和调节要点，帮助读者更好地理解和使用示波器。

一、示波器的基本结构和原理示波器由主要由控制系统、触发系统、放大系统和显示系统组成。

其中，控制系统负责控制示波器的各种操作；触发系统用于确定信号显示的时间和位置；放大系统负责对输入信号进行放大；显示系统则将放大后的信号以波形的形式显示在屏幕上。

示波器的原理是基于电子束在阴极射线管（CRT）上的显示。

电子束在CRT屏幕上扫描形成像素点，通过对像素点的控制可以显示出不同的波形。

同时，示波器还可以对信号进行触发，确保波形显示的稳定和准确性。

二、示波器的基本使用方法1. 连接电路：首先，将待测试的电路与示波器相连接。

通常，示波器有两个探头（标称为1X和10X），通过选择适当的探头可以在不同测试条件下获得更好的信号质量。

2. 调整水平和垂直控制：示波器的水平和垂直控制用于设置波形的水平位置和垂直幅度。

通过调整这些参数，可以使波形在屏幕上居中和适应屏幕大小。

3. 选择触发方式：触发方式决定了示波器何时开始显示波形。

常见的触发方式有自由运行触发、边沿触发和脉冲触发等。

根据测试需求，选择适当的触发方式可以更好地显示待测信号。

4. 调整触发电平和斜率：触发电平决定了波形触发的阈值，而触发斜率决定了触发时信号的上升或下降沿。

根据测试的信号特点，设置适当的触发电平和斜率可以获得稳定和准确的波形显示。

5. 选择和调整时间基准：示波器的时间基准用于确定波形在屏幕上的时间尺度。

通过选择不同的时间基准和调整时间刻度，可以观察到不同时间尺度下的信号变化。

三、示波器的调节要点1. 垂直灵敏度：垂直灵敏度设置决定了每个格子的电压幅度。

根据待测信号的特点，选择适当的垂直灵敏度可以使波形显示在较大的范围内。

示波器测交流电波形的步骤示波器常见问题解决方法在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将在电子测量仪器中，示波器是一种电信号的时域测量和分析仪器；它显示信号随时间变化的波形，是一种特别直观的波形分析器。

示波器测交流电波形的步骤：1、首先先将示波器的电源插头与接地端断开2、然后将示波器调整到测试状态3、其次探头调到X10或X100档4、然后示波器调到直流耦合5、最后调整Y轴每格的V数，直到波形最大程度的显示在屏幕上。

使用示波器注意事项：1、测试前应估算被测信号的幅度大小，若不明确，应将示波器的垂直偏转因数旋钮置于最大挡，避开因电压过大而损坏示波器。

2、在测量小信号波形时，由于被测信号较弱，示波器上显示的波形就不简单同步。

这时可实行以下两种方法加以解决：第一、认真调整示波器上的触发电平旋钮，使被测信号稳定和同步。

必要时可结合调整扫描微调旋钮，但应注意，调整该旋钮会使屏幕上显示的频率读数发生变化（逆时针旋转，扫描因数扩大2、5倍以上。

会给计算频率造成确定困难。

在一般情况下，应将此旋钮顺时针旋转到底，使之位于校正位置（CAL、。

第二、使用与被测信号同频率（或整数倍。

的另一强信号作为示波器的触发信号，该信号可以直接从示波器的通道2输入。

3、示波器工作时，四周不要放一些大功率的变压器，否则测出的波形会有重影和噪波干扰。

4、示波器可作为高内阻的电流电压表使用，移动电话电路中有一些高内阻电路，若使用一般万用表测电压，由于万用表内阻较低，测量结果会不精准，而且还可能会影响被测电路的正常工作，而示波器的输入阻抗比万用表高得多，使用示波器直流输入方式，先将示波器输入接地，确定好示波器的零基线，就能便利地测量被测信号的直流电压。

—专业分析仪器服务平台,试验室仪器设备交易网,仪器行业专业网络宣扬媒体。

相关热词：等离子清洗机,反应釜,旋转蒸发仪,高精度温湿度计,露点仪,高效液相色谱仪价格,霉菌试验箱,跌落试验台,离子色谱仪价格,噪声计,高压灭菌器,集菌仪,接地电阻测试仪型号,柱温箱,旋涡混合仪,电热套,场强仪万能材料试验机价格,洗瓶机,匀浆机,耐候试验箱,熔融指数仪,透射电子显微镜。

示波器如何校正波器校准步骤————————————————————————————————作者：————————————————————————————————日期：示波器如何校正?示波器校准步骤示波器与其它仪器一样（如万用表等），在使用之前都必需要先对其进行校正。

而所谓对示波器的校正，是将示波器的原来波形在测试之前正确调试出来。

也就是说，校正出来的波形要与示波器本身所设定的参数一致（这些参数通常会在校正的测试点标志出来）。

以GW GOS-602示波器为例(左图)：在其面板的左下角就是要求校正波形的参数，如电压值为2V、频率是1KHz等(右图)，就是要求示波器的校正波形（或正、余弦波、方波）的电压峰峰值为2V、频率为1KHz。

但示波器通常不能直接显示波形的频率，而是根据频率与周期的转换（T=1/f）来将频率化为周期，再用周期波表示频率（频率1KHz的等效周期为1mS）。

在校正波形过程中，为了方便观察波形，应首先将波形的中心位置调节好，这就要将输入之间的连接模态信号的开关拨到GND位置上(左下图)。

这时若正常接通电源，应该能够显出一条水平亮线；如果没有显示，那就要上下调节POSITION、DC BALT和INTER了。

其中，POSITION是波形上下调节按钮(中图)，DC BAL是水平亮线的中心调整，INTER是亮度调整，如果现出亮线不平衡（相对于X轴）时，则要用无感螺丝刀调节在FOCUS附近的TEACE ROTATION(右下图)，之后通过FOCUS的调节把会聚调至最佳状态。

第一步工作完成后，将GND转换为AC挡(图a)；在输入校正波形时，要把衰减或扩大按钮调到原始位置上，如果拨错了会严重影响被测波形数值的准确性；对输入踪道的选择，完全操纵在MODE选择键上(图b)；调试出来的波形如果是闪烁不定的，那就要考虑到同步功能键，即LEVEL（水平同步调节）(图C)和TRIG. ALT、ALT.CHOP(图d)。

示波器如何校正波器校准步骤示波器是一种用来测量电压信号的仪器，对于正确的测量结果，需要经过校准。

下面是示波器校准的一般步骤。

1.准备工作：首先要确认示波器所使用的校准源是可靠和准确的，如使用校准针尖（calibration probe）或校准信号发生器。

检查校准源是否处于良好工作状态。

2.调整垂直设置：将示波器连接到校准源上，调整垂直放大或灵敏度控制器，直到显示上下间距与校准源信号的幅度一致。

确保示波器的垂直放大倍数或灵敏度与校准源信号的幅度一致。

3.调整水平设置：将示波器的水平控制旋钮调整到合适的位置，用以实现正确的时间测量。

可以使用校准信号观察到示波器的显示并调节水平设置直到显示波形与已知频率文书的时间基准一致。

4.调整触发设置：通过校准源发送测试信号，观察触发灵敏度和触发源设置是否正确。

调整触发灵敏度控制以确保示波器能够稳定地锁定信号的起始位置。

5.校准电压测量：配置示波器为测量信号的峰值或平均值。

发送各种已知电压的波形到示波器上，观察示波器的读数并与测试信号源进行比较。

使用校准功能或调整电压偏移量来准确测量电压。

6.校准频率测量：发送各种已知频率的方波或脉冲信号到示波器，观察示波器的频率读数并与测试信号源进行比较。

调整示波器设置或使用校准功能来准确测量频率。

7.校准时间测量：使用已知稳定频率的信号源，将示波器配置为测量时间间隔或脉冲宽度。

观察示波器的时间读数并与测试信号源进行比较。

调整示波器设置或使用校准功能来准确测量时间。

8.其它校准：根据示波器的功能，进行其它可能的校准，如校准示波器的垂直偏移、水平偏移、频谱分析等等。

9.校准记录和认证：在完成校准过程后，应记录校准数据及结果，并得到相关部门的认证或授权。

校准记录是示波器维护和使用过程中的重要参考资料，同时也是符合相关质量认证要求的必要文件。

示波器的校准过程可以保证测量的准确性，并提供可靠的测量结果。

为了确保示波器的准确性，建议定期对示波器进行校准，并根据需要进行校准调整。

如何使用示波器观测电路波形示波器是电工、电子工程师和学生经常使用的一种测量仪器，用于观测电路中的电压或电流波形。

通过使用示波器，我们可以更好地理解电路中的信号特性，并进行故障排除。

本文将介绍如何正确地使用示波器观测电路波形，并给出一些实用技巧。

一、示波器的基本原理在开始学习如何使用示波器之前，我们需要了解一些基本的示波器原理。

示波器通过探头将电路中的信号输入到示波器的输入端口，然后将信号转换成可视化的波形图形。

示波器通常以时间为横轴，电压或电流为纵轴来显示波形。

二、示波器的准备工作在连接示波器之前，我们需要确保电路处于安全状态。

断开电源供应，确保电路中的电容已经放电并且没有高压电源。

接下来，将示波器的探头插入示波器的输入通道插孔，并将另一端正确连接到要观测的电路中。

确保探头的接地夹已连接到电路的接地点，以保证测量的准确性和安全性。

三、示波器设置在开始测量之前，我们需要对示波器进行一些设置，以确保正确观测波形。

1. 时间基准设置：时间基准决定了横轴上时间的刻度。

根据需要设置时间基准的范围，通常可以选择微秒到秒的刻度。

2. 垂直基准设置：垂直基准决定了纵轴上电压的刻度。

根据电路的信号范围，调整垂直基准的位置，使得信号能够在示波器屏幕上显示出来，同时保证不超过示波器的量程。

3. 触发设置：触发设置是控制示波器何时开始采集波形数据的重要参数。

可以根据需要设置触发的边沿（上升沿、下降沿或者双沿触发）以及触发电压的阈值。

四、观测波形设置完成后，我们可以开始观测电路中的波形。

1. 调整探头：将探头插到电路的测量点，并通过旋转探头上的按钮或拉杆调整探头的补偿。

确保探头并没有对电路的测量产生影响，并且不改变电路的工作状态。

2. 打开示波器并触发：打开示波器电源，并确定示波器触发功能已打开。

根据电路的特点选择适当的触发设置，以确保示波器能够稳定触发并显示出波形。

3. 调整时间和垂直刻度：根据需要，调整时间基准和垂直基准的设置，使得波形能够清晰地显示在示波器屏幕上。

示波器的调节和使用示波器是一种用来观察和分析电信号的仪器，它可以显示信号的波形、幅度、频率和相位等信息。

在电子工程、通信工程、自动化控制等领域中广泛应用。

本文将详细介绍示波器的调节和使用。

一、示波器调节：1.校准示波器：示波器使用前需要进行校准，以保证显示的准确性。

通常要校准时间基准、垂直灵敏度、触发电平等参数。

具体校准步骤需参照示波器的使用说明书。

2.调节时间基准：示波器的时间基准决定了波形在水平方向上的显示。

一般示波器可以调节水平的扫描速率，通过调节扫描速率可以放大或缩小波形的显示范围。

另外可以调节时间基准的位置，使波形居中或偏移显示。

3.调节垂直灵敏度：示波器的垂直灵敏度决定了波形的纵向放大倍数。

可以通过调节垂直灵敏度来放大或缩小波形的幅度。

一般示波器的垂直灵敏度有固定值和可调节两种，可根据需要选择合适的灵敏度。

4.调节触发电平：示波器的触发电平决定了波形触发的时机，当波形的电平超过或低于设定的触发电平时，示波器开始采集波形数据并显示。

触发电平的调节对于获取稳定的波形显示很重要，一般示波器的触发电平可以通过旋钮调节，并配有可调节的电平刻度。

5.调节触发模式：示波器的触发模式决定了波形触发的方式。

常见的触发模式有自由运行、单次、外部触发等。

自由运行模式是连续触发，示波器会不间断地显示波形。

单次模式是只触发一次，示波器会在触发后显示波形并停止触发。

外部触发是通过外部信号来触发。

二、示波器使用：1.连接信号源：首先需要将示波器与需要检测的信号源连接，可以使用探头或直接连接信号源的输出端口。

在连接时要注意正负极性的对应，以免引起短路或损坏设备。

2.调节时间基准：根据需要调节示波器的时间基准，使波形的显示范围合适，可以通过扫描速率和位置来调节。

3.调节垂直灵敏度：根据需要调节示波器的垂直灵敏度，使波形的幅度显示合适。

可以通过旋钮或按钮来调节。

4.调节触发电平：根据需要调节示波器的触发电平，以确保波形的稳定显示。

示波器上波形不稳定的原因概述说明以及解释1. 引言1.1 概述本篇文章旨在探讨示波器上波形不稳定的原因，并对其进行概述、说明和解释。

示波器作为电子测量领域中常用的工具，经常用于显示和分析信号的波形。

然而，有时我们可能会遇到波形不稳定的情况，即显示屏上的波形会出现抖动、干扰或失真等问题。

了解这些问题的根源并采取相应的措施是确保准确测量和分析信号所必需的。

1.2 文章结构本文将分为五个主要部分来探讨示波器上波形不稳定的原因。

首先，在“引言”部分，我们将对整篇文章进行简单介绍和概述，并阐明研究目标。

接下来，“波形不稳定的原因”部分将详细介绍电源干扰、输入信号失真以及示波器内部问题等三个主要方面可能导致波形不稳定现象。

然后，在“示波器上波形不稳定的概述”部分，我们将定义波形不稳定，并描述其常见表现和影响，并探讨应用领域和需求变化对波形稳定性的要求。

接下来，在“解释和分析波形不稳定的原因”部分，我们将分别对电源干扰、输入信号失真和示波器内部问题这三个原因进行详细解释和分析，并提供相应的修复方法和解决策略。

最后，在“结论”部分，我们将总结本文探讨的波形不稳定的主要原因以及对应的解决方法。

1.3 目的本文旨在帮助读者理解波形不稳定现象产生的原因，并为读者提供解决这些问题的方法与策略。

通过深入剖析电源干扰、输入信号失真和示波器内部问题等导致波形不稳定的根源，读者将能够更准确地诊断和修复示波器上出现的问题，并确保测量结果的可靠性和准确性。

通过阅读本文，读者将获得关于示波器上波形不稳定性问题的全面了解，并能够应用所学知识来处理类似情况，提高工作效率和数据可靠性。

2. 波形不稳定的原因：波形在示波器上出现不稳定的现象可能是由于多种因素导致的，下面将分别介绍电源干扰、输入信号失真以及示波器内部问题这三个主要原因。

2.1 电源干扰：电源干扰是导致示波器上波形不稳定的常见原因之一。

当示波器与其他设备共用同一电源时，可能会发生电源线噪声、交流干扰或者其他相关问题，从而影响到示波器显示的波形。

示波器的调整和使用实验报告示波器的调整和使用实验报告引言：示波器是一种常用的电子测量仪器，广泛应用于电子工程、通信工程、医疗设备等领域。

它可以用来观察和测量电信号的波形、幅度、频率等参数，对于电路故障排除和信号分析有着重要的作用。

本实验旨在通过调整示波器的各项参数，并进行实际测量，掌握示波器的正确使用方法。

一、示波器的基本调整1. 亮度和聚焦调整示波器的亮度和聚焦调整对于显示清晰的波形至关重要。

首先，将亮度调节旋钮逆时针旋转至最低，然后逐渐调节至合适的亮度。

接下来，通过旋转聚焦调节旋钮，使波形显示清晰锐利。

2. 触发调整触发是示波器稳定显示波形的关键。

在进行触发调整前，需选择适当的触发源和触发方式。

通常情况下，选择外部触发源，并将触发方式设置为边沿触发。

然后，通过调节触发电平和触发斜率，使波形能够稳定地显示在屏幕上。

3. 垂直和水平调整垂直调整主要是调节信号的幅度和位置。

首先，将示波器的垂直灵敏度调节旋钮设置为合适的量程，使波形能够占满屏幕。

然后，通过调节垂直位移旋钮，使波形在屏幕上的位置合适。

水平调整主要是调节波形的时间基准和位置。

首先，选择合适的时间基准，例如1ms/div或0.1ms/div，以便观察波形的细节。

然后，通过调节水平位移旋钮，使波形在屏幕上的位置合适。

二、示波器的使用方法1. 测量直流电压示波器可以用来测量直流电压。

首先，将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如直流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

2. 测量交流电压示波器也可以用来测量交流电压。

与测量直流电压类似，首先将示波器的输入通道连接到待测电路的输出端。

然后，选择合适的量程和耦合方式，例如交流耦合。

最后，通过调整垂直灵敏度和水平基准，观察并记录电压波形。

3. 测量频率和周期示波器可以用来测量信号的频率和周期。

首先，将示波器的输入通道连接到待测信号源。

然后，选择合适的触发源和触发方式。

如何稳定示波器的测试波形摘要：示波器是电子技术基础实验中和电子设备的检修中最常用的仪器之一，而在使用示波器之时，被测信号测试波形的不稳定常常会造成无法读取波形数据或测量不精确。

经过在教学中和示波器的使用中不断地摸索和总结，要稳定示波器的测试波形，应注意易困惑使用者的几个问题，如触发及触发源的选择，电源触发的方法，触发电平自动锁定，输入耦合开关使用，常态触发（NOR）和自动触发（AUTO）转换，探头合理使用等。

只要合理的使用和调节，选择正确的档位和测量方法就可以使得示波器的测试波形稳定，以达到精确测量。

关键词：示波器?被测信号?触发脉冲?波形稳定正文：一、触发及触发源的选择。

在使用示波器时，一个最基本的问题就是如何使得被显示的波形稳定下来。

这就涉及到触发操作，触发操作是示波器使用中较难掌握的操作技能。

因为它涉及到示波器的触发原理。

示波器中是通过扫描来显示被测信号的，每次扫描都显示被测信号的一部分。

要使得被显示的波形是稳定不变的，就必须做到每次所显示的波形是完全一样的，即重叠的。

对于周期信号来说，只要每次扫描所显示的波形起始相位是相同的，那么每次所显示的波形就是相同的，从而所显示的波形就是稳定的。

为了做到这一点，示波器中除了将被测信号送到示波管去以外，还从中分出一路，用电压比较器来形成触发脉冲，用触发脉冲去控制水平方向的扫描，以保证水平方向的每次扫描起始点都正好对准被测信号的相同相位点。

故而，当由于操作不当而无法形成触发脉冲时，所显示的波形就不可能被稳定下来。

例如，图所示正弦波是从被测信号在送往示波管的途中所分出来的一部分，则所形成的触发脉冲及水平方向的扫描锯齿波均如图1所示：图触发脉冲是这样形成的：将被测信号取出一部分送到一个电压比较器，而电压比较器的另一端则是其电压被触发电平旋钮（Trigger LEVEL）所调节的直流电压。

当被测信号的瞬时电压高于触发电平时电压比较器就输出高电平，而被测信号的瞬时电压低于触发电平时电压比较器就输出低电平。

【示波器】如何让示波器长期保持良好的性能状态示波器维护和修理保养示波器是电子测量领域必不可少的设备之一，其使用日益广泛，已经成为日常工作生产中的利器。

那么如何维护您的示波器，使其拥有更长的寿命，长期保持良好的性能状态呢？一）使用前的检测示波器的电源线有无破损；电源线的插头和电源插线板内的接线必需紧固、牢靠、避开使用中发生触电或短路事故；认真阅读使用说明，测试前的设置，注意探头和阻抗的匹配，接入探头的电压不能超过示波器最大允许输入电压。

二）检查接地接地不仅可以保证操作人员的安全，使仪器在安全范围内正常工作，还可以保证测试波形的稳定牢靠性，降低外界的干扰。

三）防静电使用操作仪器时，必需佩带防静电手环，遵奉并服从防静电流程。

四）日常维护（以TDS3014B为例）信号路径补偿。

（可修正由温度变化或长期漂移引起的直流误差，平均每三周需要补偿一次，应当在示波器预热后使用）当示波器关机后，不能立刻开机，需要过十几秒。

测试结束后探头要妥当存放，通道需要盖帽，避开灰尘进去。

仪器使用时要注意通风散热，避开环境过于潮湿，保持干净少尘，并定期给仪器除尘。

五）故障判定在使用过程中发觉示波器显现问题时，可以进行以下几个方面检测辅佑襄助判定仪器是否真的故障，由于外部干扰或连接等问题都可以引起故障：1. 验证方波是否正常2. 检查输入阻抗：分别测量50欧和1M欧3. 自检：通过UTILITY”，选“辅佑襄助功能页面”，找到自检诊断。

数字示波器触发电平选择方法触发是数字示波器区分于模拟示波器的最大特征之一、数字示波器的触发功能特别地丰富，通过触发设置使用户可以看到触发前的信号也可以看到触发后的信号。

对于高速信号的分析，其实很少去谈触发，由于通常是捕获很长时间的波形然后做眼图和抖动分析。

触发可能对于低速信号的测量应用得频繁些，由于低速信号通常会碰到很怪异的信号需要通过触发来隔离。

示波器上的触发电平：直观讲，触发电平是使示波器进行扫描的信号，一般示波器打开都处于自动触发，像测连续的重复信号时，比较便利。

示波器操作规程一、引言示波器是一种用于测量和显示电信号波形的仪器。

为了确保准确测量和操作示波器，本操作规程旨在提供详细的步骤和注意事项。

二、设备准备1. 确保示波器处于稳定的工作环境，远离电磁干扰源。

2. 检查示波器的电源线是否连接稳固，电源开关是否关闭。

3. 检查示波器的探头是否连接正确并稳固。

三、示波器的开启和基本设置1. 打开示波器的电源开关，并等待示波器启动。

2. 根据需要选择合适的输入通道，并将探头连接到被测电路上。

3. 调整示波器的触发模式和触发源，确保示波器能够稳定触发信号。

4. 设置示波器的时间基准，根据被测信号的频率调整水平和垂直缩放。

四、波形测量和分析1. 使用示波器的光标功能，测量波形的幅值、周期、频率等参数。

2. 使用示波器的自动测量功能，获取波形的最大值、最小值、平均值等统计数据。

3. 使用示波器的傅里叶变换功能，将时域信号转换为频域信号，分析信号的频谱特性。

五、示波器的存储和输出1. 将示波器的测量结果存储到内部存储器或外部存储设备中，以便后续分析和报告。

2. 使用示波器的打印功能，将波形和测量结果输出到打印机或电脑上进行记录和分析。

六、示波器的维护和安全注意事项1. 定期清洁示波器的外壳和探头，确保工作环境干净整洁。

2. 避免示波器的探头与高压电源或高电流电路直接接触，以防触电或损坏设备。

3. 在操作示波器时，应注意触摸金属部分而不是电路板，以防静电干扰或损坏电子元件。

4. 在进行高压测量时，确保示波器的输入通道和探头具备足够的绝缘能力，以保护操作人员的安全。

七、故障排除1. 如果示波器无法启动或显示异常，首先检查电源线和电源开关是否正常。

2. 如果示波器的触发不稳定或无法触发信号，检查触发模式和触发源设置是否正确。

3. 如果示波器的波形显示不正常，检查探头连接是否松动或损坏。

4. 如果示波器的测量结果不准确，检查时间基准和垂直缩放设置是否正确。

八、总结本操作规程详细介绍了示波器的操作步骤和注意事项，希望能够帮助操作人员正确、安全地使用示波器进行信号测量和分析。

示波器校准的简单步骤1.准备工作：在进行示波器校准之前，需要做一些准备工作。

首先，需要核对示波器的型号、序列号、校准日期等信息，确保所用设备的准确性和可靠性。

然后，确保示波器处于适宜的工作环境，无其他干扰源影响测量结果。

接下来，检查示波器的外壳、电源线、连接线等是否完好无损。

2.基本校准：示波器的基本校准主要包括时间基准校准、触发器校准以及幅度校准。

首先进行时间基准校准，该步骤主要是校准时间基准的准确性和稳定性。

通常会使用标准频率源来校准时间基准，可以是外部信号源或内部信号源。

触发器校准是为了确保示波器能够稳定地触发和显示输入信号。

触发器的校准可以通过调整阈值、斜率等参数来完成，使示波器能够在输入信号达到预设条件时进行触发和显示。

幅度校准是为了确保示波器能够准确地显示输入信号的幅度。

幅度校准一般涉及到调整垂直增益、偏移、电压量程等参数，以确保示波器的输入幅度和输出幅度的一致性。

3.功能校准：示波器的功能校准主要是为了验证示波器所具有的各种功能和特性是否正常工作。

功能校准可能涉及到示波器的各种测量模式、触发模式、扫描模式等。

在功能校准过程中，通常需要使用标准信号源来产生测试信号，然后根据标准信号源的输出结果来调整示波器的功能设置，以确保示波器能够正确地测量和显示输入信号。

4.精确度校准：示波器的精确度校准是为了验证示波器在不同测量条件下的准确性。

精确度校准通常需要使用精密的标准仪器和测量方法来进行。

在精确度校准中，需要校准示波器的增益、频率响应、相位响应、时间分辨率等参数。

5.校准记录：在完成示波器的校准后，需要制定并保存校准记录。

校准记录应包括示波器的型号、序列号、校准日期、校准的具体步骤和结果等信息。

校准记录可以用于跟踪示波器的性能变化和日常维护，也可以作为信证据使用。

总结：示波器校准是确保测量准确性和可靠性的重要步骤。

简单的示波器校准步骤包括准备工作、基本校准、功能校准、精确度校准和校准记录等。

示波器基本操作指南示波器是电子工程领域中常用的一种仪器，它用于观察和分析电信号的波形。

掌握示波器的基本操作方法对于学习和工作都非常重要。

本文将为您介绍示波器的基本操作指南，帮助您更好地使用示波器。

一、示波器的基本组成示波器通常由显示屏、控制面板、输入接口等组成。

显示屏用于显示电信号的波形，控制面板用于进行操作设置，输入接口用于连接被测电路。

在开始操作之前，确保示波器已正确连接，并且受测电路与示波器之间的连接良好。

二、基本操作步骤以下是示波器的基本操作步骤：1. 打开示波器：按下示波器的电源开关，等待示波器的启动。

2. 调整水平和垂直控制：使用水平和垂直控制旋钮，调整信号波形在屏幕上的位置、大小和清晰度。

确保信号波形适合屏幕显示，便于后续的观察和分析。

3. 设置触发模式：示波器可以通过触发来稳定显示信号波形。

选择适当的触发模式（如边沿触发、视频触发等），并设置触发电平和触发边沿等参数。

4. 调整时间和电压刻度：示波器的水平和垂直刻度可以控制观察窗口的时间和电压范围。

根据被测信号的特性，适当调整时间和电压刻度，确保波形显示清晰。

三、波形观察与分析在完成基本操作之后，可以进行波形的观察和分析。

以下是一些常用的示波器操作技巧：1. 单次触发模式：如果需要捕捉单个信号波形，可以选择单次触发模式。

设置好触发条件后，示波器将在满足条件时自动触发，并显示对应的信号波形。

2. 峰-峰值测量：示波器提供了峰-峰值的测量功能，可以直接读取信号波形的最大值和最小值之间的差值。

这对于评估信号的幅度变化非常有用。

3. 时钟测量：示波器还可以测量周期性信号的频率、周期和占空比等参数。

通过选择相应的测量功能，并将测量的信号波形进行标定，可以直接读取这些参数的数值。

4. 光标测量：示波器通常提供光标功能，用于测量信号波形的特定位置和数值。

可以使用光标测量来获取信号的时间间隔、电压值等信息。

四、示波器的常见问题与解决方法在使用示波器过程中，可能会遇到一些常见的问题。

国家职业技能鉴定维修电工高级工双踪示波器测量正弦波波形的要点第一步：调出扫描基线1．打开示波器电源；2．按下CH2、自动和常态三个按键，其它的按键不要按下；3．逆时针将“sec/div ”旋钮转到左端，然后转动 “辉度”、“聚焦”、“位移”旋钮、在示波器中间显示一个亮点，该亮点的亮度要适中，面积最小；4．顺时针转动“sec/div ”旋钮，在荧光屏上得到一条水平亮线，改亮线就为扫描基线。

第二步：检查1．将示波器探头的插头插到CH2插座上，开关置“×1”档上；2．再将示波器的探头接到示波器本身所提供校准信号上；3．转动“Volts/div ”和“sec/div ”旋钮，直到在荧光屏上能看到3-5左右稳定的方波波形；4．再将“Volts/div ”和“sec/div ”旋钮的中间那个细旋钮（微调旋钮）顺时针转到最右端；5．如果波形不稳定，调“电平”旋钮，直到波形稳定为止。

第三步：测量1．打开低频信号发生器的电源，调整“波段”和“频率范围”，在数码显示器上显示1KHz 的正弦波信号；2．调节输出电压旋钮，使电压表的指针指中间即可；3．将低频信号发生器的探头接上，将其红夹和示波器探头连接，黑夹和示波器探头黑夹相接；4．调节“Volts/div ”和“sec/div ”旋钮，直到在荧光屏上能看到3~5左右稳定的正弦波波形；5．如果波形不稳定，调“电平”旋钮，直到波形稳定为止。

第四步：读数1．当荧光屏上出现稳定的正弦波形后，即可读数。

2．读数有以下两组：第一组（1） 峰峰值：=-P P U 正弦波形最高点到最低点所占的格数（cm ）乘以“Volts/div ”的数值 单位：伏特（V ）（2）峰值（最大值）：P P m P U U U -==21（3）有效值：P U U 22=（4）平均值：U U π平均22==0.9U 第二组（1）周期：T = 一个完整正弦波形（通常选择两个相邻的最高点）所占的格数（cm ）乘以“sec/div ”的数值 单位：秒（s ）（2）频率：T f 1= 单位：赫兹（Hz ） 记录好有关数据。

使用示波器测量电压时间波形的技巧示波器是电子工程中常用的一种测量仪器，通过它我们可以观测电压在不同时间点上的变化情况。

在实际使用示波器进行测量时，我们需要掌握一些技巧，以获得准确的测量结果。

本文将探讨一些使用示波器测量电压时间波形的技巧。

1. 示波器的基本原理示波器使用电子束在屏幕上扫描，将电压信号转换为可见的波形图。

它包含一个内部的时间基准发生器和一个输入电路，能够捕捉并显示电压随时间变化的波形。

示波器的屏幕上通常显示横轴为时间，纵轴为电压。

2. 设置示波器的时间基准在进行测量之前，我们需要先设置示波器的时间基准。

示波器的时间基准决定了每个小格所代表的时间长度。

通常，我们可以将时间基准设置为适合所测量信号频率的范围，以便在屏幕上观察到完整的波形。

若信号频率较高，设置适当的时间基准可以放大波形，使测量更准确。

3. 调整示波器的纵轴刻度示波器的纵轴刻度用于确定电压的测量范围和分辨率。

在进行测量之前，我们需要先调整纵轴刻度，使它能够容纳信号的幅度变化范围，并使波形在屏幕上展示为合适的大小。

通过调整示波器的颤振控制，我们可以轻松地放大或缩小波形，以便更好地观察和测量。

4. 使用示波器的扫描触发功能示波器的扫描触发功能可以帮助我们确定波形的起始点，使波形在屏幕上稳定显示。

通过调整触发电平、触发方式和触发级别，我们可以使示波器按照我们的需求捕捉和显示信号。

正确设置触发功能可以保证测量结果的准确性。

5. 选择适当的探头示波器探头是连接电路和示波器的接口，它可以影响到测量结果的准确性。

在选择探头时，我们需要考虑信号的频率范围和幅度范围。

一般来说，高频信号需要使用高频响应探头，而大幅度信号需要使用较高的耐压探头。

正确选择探头可以使测量更加准确。

6. 打开示波器的垂直栅栏示波器的垂直栅栏可以帮助我们观测波形的上下边界，以确定波形的幅度范围。

通过打开垂直栅栏，我们可以确保测量波形不会超出屏幕的上下边界，从而避免波形截断和测量误差。
