参考答案第一章习题解答1.1 解：测量是人类认识和改造世界的一种重要手段。

测量是通过实验方法对客观事物取得定量数据的过程。

其实测量和我们每个人都有着密切的联系，人们或多或少都对它有一定的了解。

关于测量的科学定义，可以从狭义和广义两个方面进行阐述。

狭义而言，测量是为了确定被测对象的量值而进行的实验过程。

在测量过程中，人们借助专门的设备，把被测对象直接或间接地与同类已知单位进行比较，取得用数值和单位共同表示的测量结果。

广义而言，测量不仅对被测的物理量进行定量的测量，而且包括对更广泛的被测对象进行定性、定位的测量。

例如，故障诊断、无损探伤、遥感遥测、矿藏勘探、地震源测定、卫星定位等。

电子测量是泛指以电子技术为基本手段的一种测量技术。

它是测量学和电子学互相结合的产物；也是在科学研究、生产和控制中，人们为了对被测对象所包含的信息进行定性分析、定量掌握所采取的一系列电子技术措施；是分析事物，做出有关判断和决策的依据。

在电子测量过程中，以电子技术理论为依据，以电子测量仪器为手段，对各种电量、电信号、电路特性和元器件参数进行测量，还可以通过传感器对各种非电量进行测量。

严格地讲，电子测量是指利用电子技术对电子学中有关物理量所进行的测量。

1.2 解：电子测量的范围十分广泛，从狭义上来看，对电子学中电的量值的测量是最基本、最直接的电子测量，其内容有以下几个方面：(1)电能量的测量，如测量电流、电压、功率等。

(2)电子元件和电路参数的测量，如测量电阻、电容、电感、品质因数及电子器件的其他参数等。

(3)电信号的特性和质量的测量，如测量信号的波形、频谱、调制度、失真度、信噪比等。

(4)基本电子电路特性的测量，如测量滤波器的截止频率和衰减特性等。

(5)特性曲线的测量，如测量放大器幅频特性曲线与相频特性曲线等。

1.3 解：精密度(δ)说明仪表指示值的分散性，表示在同一测量条件下对同一被测量进行多次测量时，得到的测量结果的分散程度。

习题答案 第一章概述1、 在测量电压时，如果测量值为100V ，实际值为95V ，则测量绝对误差和修正值分别是多少？如果测量值是100V ，修正值是-10V ，则实际值和绝对误差分别是多少？1.解：Δx =x -A =100V-95V=5VC =-Δx =-5VA =x +C =100V-10V=90V Δx =-C =10V2、 用量程为50MA 的电流表测量实际值为40MA 的电流，如果读数值为38MA ，试求测量的绝对误差、实际相对误差、示值相对误差各是多少？2.解：Δx =x -A =40mA-38mA=2mA%5%100mA40mA 2A =⨯=∆=A x γ %3.5%1008mA3mA 2x ≈⨯=∆=x x γ 3、 如果要测量一个8V 左右的电压，现有两块电压表，其中一块量程为10V 、1.5级，另一块量程为20V ，1.0级，问应选用哪一块表测量较为准确？3.解：∵mm m x x∆=γ∴Δx m1=γm1x m1=±1.5%×10V=±0.15V Δx m2=γm2x m2=±1.0%×20V=±0.20V>Δx m1 ∴选用第一块表。

4、 已知用量程为100MA 的标准电流表校准另一块电流表时，测量相同电流的电流值分别是90MA ，94.5MA ，求被校电流表的绝对误差、修正值、实际相对误差各是多少？如果上述结果是最大误差的话，测被测电流表的准确度应定为几级？4.解：Δx =x -A =94.5mA-90mA=4.5mAC =-Δx =-4.5mA%5%100mA90mA 5.4m =⨯=∆=A x γ ∵%5.4%100mA100mA5.4m m m =⨯=∆=x x γ ∴被校表的准确度等级应定为5.0级。

5、用一台0.5级10 V 量程电压表测量电压，指示值为7.526V ，试确定本次测量的记录值和报告值分别是多少？5.解：ΔU m =±0.5%×10V=±0.5V本次测量报告值为8V ，测量记录值为7.5V 。

电子测量题库（有些题不一定要做）一、填空题1.已知某色环电阻的色环从左到右分别为黄、紫、橙、金，则该色环电阻的阻值为__________欧姆，允许误差为________________。

2.被测量的测量结果量值含义有两方面，即________和用于比较的____________名称。

3.静电偏转型电子射线示波管从结构上看主要由三部分组成，即电子枪、_________和________。

其中电子枪又由_______、______、控制栅极（G）、第一阳极（A1）、第二阳极（A2）和___________等六部分组成。

4.通用示波器结构上包括_____________、_______________和____________三个部分。

5.用模拟万用表电阻挡交换表笔测量二极管电阻两次，其中电阻小的一次黑表笔接的是二极管的____________极。

6.数字万用表表笔与模拟万用表表笔的带电极性不同。

对数字万用表红表笔接万用表内部电池的____________极。

7.某DVM的最大读数容量为19999，则该表属于___________位表，在0.2V量程的分辨力为____________µV。

8.测量网络的幅频特性通常有两种方法，它们是__________测量法和____________测量法。

9.对以下数据进行四舍五入处理，要求小数点后只保留2位。

32.4850=___________；200.4850000010=_________________。

10.电压表的基本组成形式为________式。

11.电子测量的内容包括、、、和五个方面。

12.相对误差定义为与的比值，通常用百分数表示。

13.电子测量按测量的方法分类为、和三种。

14.为保证在测量80V电压时，误差≤±1%，应选用等于或优于________级的100V 量程的电压表。

15.用四位半的DVM测量15V的稳压电源电压为15.125V，取四位有效数字时，其值为________。

电子测量课后习题答案电子测量课后习题答案在学习电子测量这门课程时，我们经常会遇到一些习题，用以检验我们对所学知识的掌握程度。

今天，我将为大家提供一些电子测量课后习题的答案，希望能对大家的学习有所帮助。

1. 什么是电子测量？电子测量是指通过电子设备和技术手段对电子信号进行量化、分析和判断的过程。

它是电子工程中非常重要的一部分，广泛应用于通信、控制、计算机等领域。

2. 什么是测量误差？测量误差是指测量结果与被测量值之间的差异。

它由系统误差和随机误差组成。

系统误差是由于测量仪器的固有特性或环境因素引起的，可以通过校准和补偿来减小。

随机误差是由于测量过程中的不确定性引起的，可以通过多次测量取平均值来减小。

3. 什么是直流电压？直流电压是指电压大小和极性都保持不变的电压信号。

它通常用直流电压表进行测量，单位为伏特（V）。

4. 什么是交流电压？交流电压是指电压大小和极性随时间变化的电压信号。

它通常用交流电压表进行测量，单位为伏特（V）。

5. 什么是示波器？示波器是一种用于测量和显示电压信号波形的仪器。

它能够将电压信号转换为可见的波形图像，帮助我们分析和判断电路中的问题。

6. 什么是频谱分析仪？频谱分析仪是一种用于测量和显示电信号频谱的仪器。

它能够将复杂的信号分解为不同频率的分量，并以频谱图的形式进行显示，帮助我们分析和判断信号的频率成分。

7. 什么是示数？示数是指测量仪器上显示的数值。

它是被测量物理量的近似值，通常包括一个数字和一个单位。

8. 什么是量程？量程是指测量仪器能够测量的最大或最小量值范围。

超出量程的测量将导致测量结果不准确。

9. 什么是灵敏度？灵敏度是指测量仪器对输入信号变化的响应程度。

灵敏度越高，测量仪器对输入信号的变化越敏感。

10. 什么是校准？校准是指通过与已知准确值进行比较，调整测量仪器的指示值，使其与被测量物理量的真实值相符合的过程。

校准可以提高测量仪器的准确性和可靠性。

以上是一些常见的电子测量课后习题的答案，希望能对大家的学习有所帮助。

可编辑修改精选全文完整版习题一1.1 解释名词：①测量；②电子测量。

答：测量是为确定被测对象的量值而进行的实验过程。

在这个过程中，人们借助专门的设备，把被测量与标准的同类单位量进行比较，从而确定被测量与单位量之间的数值关系，最后用数值和单位共同表示测量结果。

从广义上说，凡是利用电子技术进行的测量都可以说是电子测量；从狭义上说，电子测量是指在电子学中测量有关电的量值的测量。

1.2 叙述直接测量、间接测量、组合测量的特点，并各举一两个测量实例。

答：直接测量：它是指直接从测量仪表的读数获取被测量量值的方法。

如：用电压表测量电阻两端的电压，用电流表测量电阻中的电流。

间接测量：利用直接测量的量与被测量之间的函数关系，间接得到被测量量值的测量方法。

如：用伏安法测量电阻消耗的直流功率P，可以通过直接测量电压U，电流I，而后根据函数关系P＝UI，经过计算，间接获得电阻消耗的功耗P；用伏安法测量电阻。

组合测量：当某项测量结果需用多个参数表达时，可通过改变测试条件进行多次测量，根据测量量与参数间的函数关系列出方程组并求解，进而得到未知量，这种测量方法称为组合测量。

例如，电阻器电阻温度系数的测量。

1.3 解释偏差式、零位式和微差式测量法的含义，并列举测量实例。

答：偏差式测量法：在测量过程中，用仪器仪表指针的位移(偏差)表示被测量大小的测量方法，称为偏差式测量法。

例如使用万用表测量电压、电流等。

零位式测量法：测量时用被测量与标准量相比较，用零示器指示被测量与标准量相等(平衡)，从而获得被测量从而获得被测量。

如利用惠斯登电桥测量电阻。

微差式测量法：通过测量待测量与基准量之差来得到待测量量值。

如用微差法测量直流稳压源的稳定度。

1.4 叙述电子测量的主要内容。

答：电子测量内容包括：（1）电能量的测量如：电压，电流电功率等；（2）电信号的特性的测量如：信号的波形和失真度，频率，相位，调制度等；（3）元件和电路参数的测量如：电阻，电容，电感，阻抗，品质因数，电子器件的参数等：（4）电子电路性能的测量如：放大倍数，衰减量，灵敏度，噪声指数，幅频特性，相频特性曲线等。

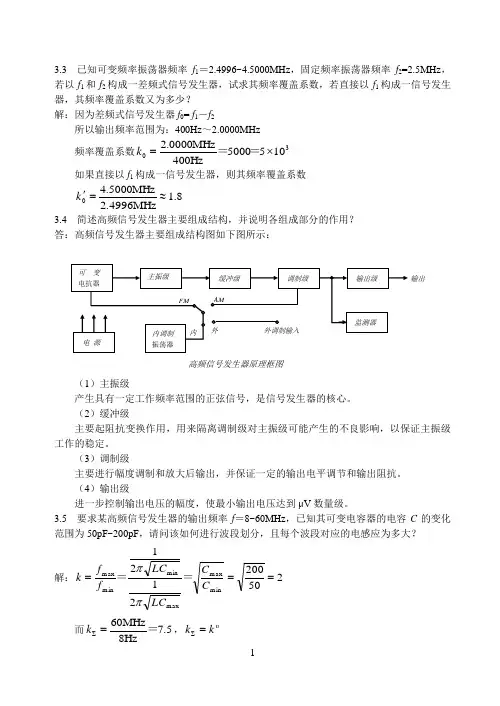

3.3 已知可变频率振荡器频率f 1＝2.4996~4.5000MHz ，固定频率振荡器频率f 2=2.5MHz ，若以f 1和f 2构成一差频式信号发生器，试求其频率覆盖系数，若直接以f 1构成一信号发生器，其频率覆盖系数又为多少？ 解：因为差频式信号发生器f 0= f 1－f 2所以输出频率范围为：400Hz ～2.0000MHz频率覆盖系数301055000Hz400MHz0000.2⨯=＝＝k如果直接以f 1构成一信号发生器，则其频率覆盖系数8.1.4996MHz2MHz5000.40≈='k3.4 简述高频信号发生器主要组成结构，并说明各组成部分的作用？ 答：高频信号发生器主要组成结构图如下图所示：（1）主振级产生具有一定工作频率范围的正弦信号，是信号发生器的核心。

（2）缓冲级主要起阻抗变换作用，用来隔离调制级对主振级可能产生的不良影响，以保证主振级工作的稳定。

（3）调制级主要进行幅度调制和放大后输出，并保证一定的输出电平调节和输出阻抗。

（4）输出级进一步控制输出电压的幅度，使最小输出电压达到μV 数量级。

3.5 要求某高频信号发生器的输出频率f ＝8~60MHz ，已知其可变电容器的电容C 的变化范围为50pF~200pF ，请问该如何进行波段划分，且每个波段对应的电感应为多大？解：2502002121minmax maxmin min max ===C CLC LC f f k ＝＝ππ 而5.7Hz80MHz6＝=∑k ，n k k =∑ 高频信号发生器原理框图输出443.3255.0875.08.1lg 5.7lg 9.0lg lg ≈====∑k k n由MHz 8pF2002121maxmin ==L LC f ππ＝，所以H 979.10μ=L相邻波段的电感值满足：21k L L nn =-，所以可以计算得出 H 495.01μ=LH 124.02μ=LH 031.01μ=L3.8 简述各种类型的信号发生器的主振器的组成，并比较各自特点。

电子测量试题及答案一、单项选择题（每题2分，共20分）1. 在测量电阻时，下列哪种操作是正确的？A. 将待测电阻直接与万用表的电流表头相连B. 将待测电阻与万用表的电压表头相连C. 将待测电阻与万用表的欧姆档相连D. 将待测电阻与万用表的电容档相连答案：C2. 以下哪种信号不是模拟信号？A. 正弦波B. 锯齿波C. 方波D. 数字信号答案：D3. 电子测量中，频率计的作用是什么？A. 测量电压B. 测量电流C. 测量电阻D. 测量频率答案：D4. 在使用示波器时，下列哪项操作是错误的？A. 调整扫描速度B. 调整触发电平C. 调整亮度D. 将示波器的探头直接接地答案：D5. 以下哪种测量方法可以测量晶体管的放大倍数？A. 电压测量法B. 电流测量法C. 电阻测量法D. 频率测量法答案：B6. 测量电路中的电流时，应该使用哪种仪器？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：B7. 电子测量中，示波器的Y轴表示什么？A. 时间B. 电压C. 电流D. 电阻答案：B8. 以下哪种仪器不能测量电容？A. 万用表B. 电容表C. 示波器D. 频率计答案：C9. 在测量电路的功率时，应该使用哪种仪器？A. 电压表B. 电流表C. 功率表D. 欧姆表答案：C10. 以下哪种波形不是周期性波形？A. 正弦波B. 矩形波C. 随机噪声D. 三角波答案：C二、多项选择题（每题3分，共15分）1. 以下哪些仪器可以测量电阻？A. 万用表B. 示波器C. 欧姆表D. 电容表答案：AC2. 在电子测量中，示波器的X轴通常表示什么？A. 时间B. 电压C. 电流D. 电阻答案：A3. 以下哪些信号是数字信号？A. 正弦波B. 方波C. 锯齿波D. 随机噪声答案：B4. 以下哪些操作是使用示波器时的正确操作？A. 调整扫描速度B. 调整触发电平C. 将探头接地D. 调整亮度答案：ABD5. 以下哪些仪器可以测量电流？A. 电压表B. 电流表C. 欧姆表D. 功率表答案：BD三、填空题（每题3分，共15分）1. 在电子测量中，__________是用来测量电压的仪器。

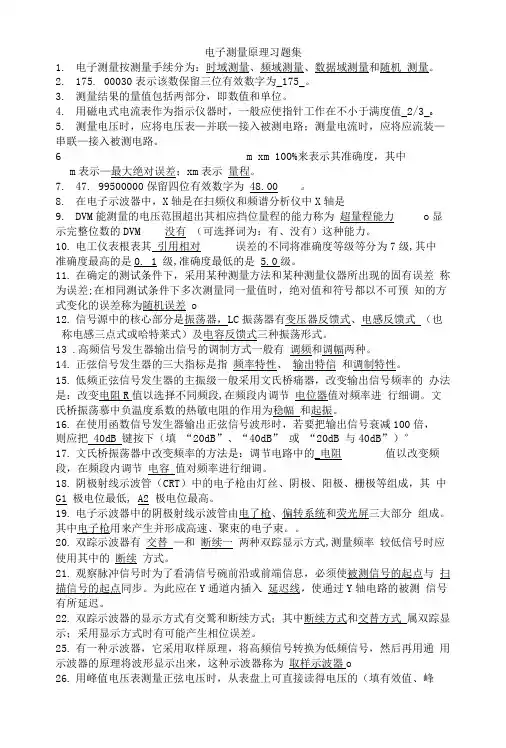

电子测量原理习题集1.电子测量按测量手续分为：时域测量、频域测量、数据域测量和随机测量。

2.175. 00030表示该数保留三位有效数字为_175_。

3.测量结果的量值包括两部分，即数值和单位。

4.用磁电式电流表作为指示仪器时，一般应使指针工作在不小于满度值_2/3_o5.测量电压时，应将电压表—并联—接入被测电路；测量电流时，应将应流装—串联—接入被测电路。

6 m xm 100%来表示其准确度，其中m表示—最大绝对误差；xm表示量程。

7.47. 99500000保留四位有效数字为48.00 。

8.在电子示波器中，X轴是在扫频仪和频谱分析仪中X轴是9.DVM能测量的电压范围超出其相应挡位量程的能力称为超量程能力o显示完整位数的DVM 没有（可选择词为：有、没有）这种能力。

10.电工仪表根表其引用相对误差的不同将准确度等级等分为7级,其中准确度最高的是0. 1 级,准确度最低的是5.0级。

11.在确定的测试条件下，采用某种测量方法和某种测量仪器所出现的固有误差称为误差;在相同测试条件下多次测量同一量值时，绝对值和符号都以不可预知的方式变化的误差称为随机误差o12.信号源中的核心部分是振荡器，LC振荡器有变压器反馈式、电感反馈式（也称电感三点式或哈特莱式）及电容反馈式三种振荡形式。

13 .高频信号发生器输出信号的调制方式一般有调频和调幅两种。

14.正弦信号发生器的三大指标是指频率特性、输出特信和调制特性。

15.低频正弦信号发生器的主振级一般采用文氏桥痛器，改变输出信号频率的办法是：改变电阻R值以选择不同频段,在频段内调节电位器值对频率进行细调。

文氏桥振荡慕中负温度系数的热敏电阻的作用为稳幅和起振。

16.在使用函数信号发生器输出正弦信号波形时，若要把输出信号衰减100倍，则应把40dB 键按下（填“20dB”、“40dB” 或“20dB 与40dB”）°17.文氏桥振荡器中改变频率的方法是：调节电路中的_电阻值以改变频段，在频段内调节电容值对频率进行细调。

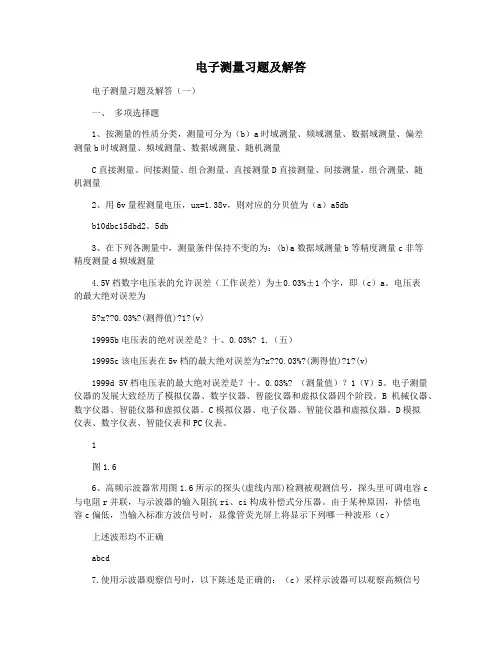

电子测量习题及解答电子测量习题及解答（一）一、多项选择题1、按测量的性质分类，测量可分为（b）a时域测量、频域测量、数据域测量、偏差测量b时域测量、频域测量、数据域测量、随机测量C直接测量、间接测量、组合测量、直接测量D直接测量、间接测量、组合测量、随机测量2、用6v量程测量电压，ux=1.38v，则对应的分贝值为（a）a5dbb10dbc15dbd2。

5db3、在下列各测量中，测量条件保持不变的为：(b)a数据域测量b等精度测量c非等精度测量d频域测量4.5V档数字电压表的允许误差（工作误差）为±0.03%±1个字，即（c）a。

电压表的最大绝对误差为5?x??0.03%?(测得值)?1?(v)19995b电压表的绝对误差是？十、0.03%? 1.（五）19995c该电压表在5v档的最大绝对误差为?x??0.03%?(测得值)?1?(v)1999d 5V档电压表的最大绝对误差是？十、0.03%? （测量值）？1（V）5。

电子测量仪器的发展大致经历了模拟仪器、数字仪器、智能仪器和虚拟仪器四个阶段。

B机械仪器、数字仪器、智能仪器和虚拟仪器。

C模拟仪器、电子仪器、智能仪器和虚拟仪器。

D模拟仪表、数字仪表、智能仪表和PC仪表。

1图1.66、高频示波器常用图1.6所示的探头(虚线内部)检测被观测信号，探头里可调电容c 与电阻r并联，与示波器的输入阻抗ri、ci构成补偿式分压器。

由于某种原因，补偿电容c偏低，当输入标准方波信号时，显像管荧光屏上将显示下列哪一种波形（c）上述波形均不正确abcd7.使用示波器观察信号时，以下陈述是正确的：（c）采样示波器可以观察高频信号b取样示波器可以观察高速单次信号c取样示波器可以观察高频周期信号d高频信号只能用高速示波器观察8.使用示波器探头时，以下描述是错误的：（d）a探头类型必须根据测试的具体要求选择。

例如，电阻分压器探头不能用于测量高频或脉冲电路。

第1章习题答案1、选择题（单项选择题）(1) 在测量中，绝对误差与其真值之比称为 C 。

A. 示值误差B. 随机误差C. 相对误差D. 引用误差(2) 仪表指示值与实际值之间的差值称为 A 。

A. 绝对误差B. 相对误差C. 示值相对误差D. 引用误差(3) 仪器仪表的准确度等级通常是用 D 来表示。

A. 绝对误差B. 相对误差C. 示值相对误差D. 引用相对误差(4) 测得信号的频率为0.0760MHz，这个数字的有效数字有 B 位。

A. 三B. 四C. 五D. 六(5) 测得信号的周期为2.4751μs，经整理保留三位有效数字，即为 C 。

A. 2.47μsB. 2.475μsC. 2.48μsD. 2.4751μs(6) 一定条件下，测量结果的大小及符号保持恒定或按照一定规律变化的误差称为 A 。

A. 系统误差B. 随机误差C. 粗大误差D. 绝对误差(7) 测量为8mA的电流时，若希望误差不超过0.2mA，则最好选用下列哪项方案？ AA. 在1.5级电流表的10mA量程上测量B. 在5.0级电流表的10mA量程上测量C. 在2.5级电流表的10mA量程上测量D. 在2.5级电流表的100mA量程上测量2、判断题（正确的在后面括号内打对号、错误的打叉号）(1) 测量结果就是指被测量的数值量。

（×）(2) 测量结果的绝对误差越小，测量结果就越准确。

（√）(3) 测量结果的绝对误差与修正值等值同号。

（×）(4) 测量结果的绝对误差就是误差的绝对值。

（×）(5) 在测量过程中，粗大误差又称偶然误差，是由仪器精度不够产生的。

（×）3、简答题(1) 什么是测量？答：测量是人类对客观事物取得数量概念的认识过程，测量结果是由数值(大小及符号) 和单位构成，没有单位的测量结果是没有物理意义。

(2) 什么是电子测量？答：应用各类现代电子测量仪器所进行的测量活动称之为电子测量。

古天祥电子测量原理古天祥版各章习题附详细答案(总31页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面，使用请直接删除第一章测量的基本原理一、填空题1 ．某测试人员在一项对航空发动机页片稳态转速试验中，测得其平均值为 20000 转 / 分钟（假定测试次数足够多）。

其中某次测量结果为 20002 转 / 分钟，则此次测量的绝对误差△x ＝ ______ ，实际相对误差＝ ______ 。

答案：2 转 / 分钟，％。

2 ．在测量中进行量值比较采用的两种基本方法是 ________ 和 ________ 。

答案：间接比较法，直接比较法。

3 ．计量的三个主要特征是 ________ 、 ________ 和 ________ 。

答案：统一性，准确性，法律性。

4 ． ________ 是比较同一级别、同一类型测量标准的一致性而进行的量值传递活动。

答案：比对。

5 ．计算分贝误差的表达式为，其中称为 ______ 。

答案：相对误差6 ．指针偏转式电压表和数码显示式电压表测量电压的方法分别属于 ______ 测量和______测量。

答案：模拟，数字7 ．为了提高测量准确度，在比较中常采用减小测量误差的方法，如 ______ 法、 ______法、 ______ 法。

答案：微差、替代、交换二、判断题：1 ．狭义的测量是指为了确定被测对象的个数而进行的实验过程（）答案：错2 ．基准用来复现某一基本测量单位的量值，只用于鉴定各种量具的精度，不直接参加测量。

答案：对3 ．绝对误差就是误差的绝对值（）答案：错4 ．通常使用的频率变换方式中，检波是把直流电压变成交流电压（）答案：错5 ．某待测电流约为 100mA 。

现有两个电流表，分别是甲表：级、量程为 0~400mA ；乙表级，量程为 0~100mA 。

则用甲表测量误差较小。

答案：错6 ．在电子测量中，变频是对两个信号的频率进行乘或除的运算。

电子测量课后习题答案电子测量是电子工程领域中的一个重要分支，它涉及到对电子信号的各种参数进行准确测量。

以下是一些电子测量课后习题的答案示例，供同学们参考：习题一：解释什么是数字多用表，并说明其主要功能。

数字多用表是一种多功能的电子测量仪器，它能够测量电压、电流、电阻等多种电子参数。

其主要功能包括：1. 直流电压测量：测量电路中的直流电压。

2. 交流电压测量：测量电路中的交流电压。

3. 电阻测量：测量电路元件的电阻值。

4. 电流测量：测量电路中的电流。

5. 电容测量：测量电路中的电容值。

6. 二极管测试：检测二极管的正向压降。

7. 温度测量：测量温度传感器输出的电压值。

习题二：简述示波器的基本工作原理。

示波器是一种用于观察和测量电信号波形的仪器。

其基本工作原理如下：1. 信号输入：将待测信号通过探头输入到示波器。

2. 垂直放大：信号通过垂直放大器放大，以适应屏幕显示。

3. 水平扫描：水平扫描产生周期性的扫描线，与输入信号同步。

4. 显示：经过放大和扫描的信号在屏幕上形成波形，供观察和分析。

习题三：解释什么是频率计，并说明其应用。

频率计是一种测量周期性信号频率的仪器。

其应用包括：1. 测试电子设备的时钟频率。

2. 测量无线电信号的频率。

3. 校准其他测量仪器的频率响应。

4. 在实验室中测量实验信号的频率特性。

习题四：如何使用万用表测量电路中的电流？使用万用表测量电路中的电流步骤如下：1. 选择适当的电流测量范围。

2. 断开待测电路。

3. 将万用表设置为电流测量模式。

4. 将万用表串联到电路中。

5. 闭合电路，观察万用表读数。

习题五：什么是信号发生器，它有哪些类型？信号发生器是一种产生特定频率和波形的电子信号的设备。

其类型包括：1. 正弦波信号发生器：产生正弦波形的信号。

2. 方波信号发生器：产生方波形的信号。

3. 脉冲信号发生器：产生脉冲波形的信号。

4. 函数信号发生器：可以产生多种波形的信号。

请注意，以上内容仅为示例，具体的习题答案应根据实际的课程内容和习题要求进行编写。

试问（1）U a 和U b 的相对误差是多少？（2）通过测量U a 和U b 来计算R 2上电压U 2时，U 2的相对误差是多少？（3）若用该电压一直接测量R 2两端电压U 2时，U 2的相对误差是多少？题图2-12-5已知CD-4B 型超高频导纳电桥在频率高于 1.5MHz 时，测量电容的误差为：±5%(读数值)±1.5pF 。

求用该电桥分别测200pf 、30pF 、2pF 时，测量的绝对误差和相对误差。

并以所得绝对误差为例，讨论仪器误差的相对部分和绝对部分对总测量误差的影响。

2-6某单级放大器电压放大倍数的实际值为100，某次没量时测得值为95，求测量值的分贝误差。

2-7设两只电阻R 1=（150±0.6）Ω，R 2=62Ω±2%，试求此二电阻分别在串联及并联时的总阻值及其误差。

2-8用电压表和电流表测量电阻值可用下图所示的两种电路，（a ）（b ）题图2-2设电压表内阻为R v ，电流表内阻为R x ，试问两种电路中由于R v 和R A 的影响，被测电阻R x 的绝对误差和相对误差是多少？这两种电路分别适用于测量什么范围的阻值？2-9用电桥测电阻R x ，电路如题下图所示，电桥中R s 为标准可调电阻，利用交换R x 与R s 位REAVREVAR 1R 2R 3a b置的方法对R x 进行两次测量，试证明R x 的测量值R 1及R 2的误差△R 1及△R 2无关。

题图2-32-10用某电桥测电阻，当电阻的实际值为102Ω时测得值为100Ω，同时读数还有一定的分散性，在读数为100Ω附近标准偏差为0.5Ω，若用该电桥测出6个测得值为100Ω的电阻串联起来，问总电阻的确定性系统误差和标准偏差各是多少？系统误差和标准偏差的合成方法有何区别？2-11具有均匀分布的测量数据，（1）当置倍概率为100%时若它的置信区间为[M(x)-C δ(x)],M(x)+C δ(x)]，问这里C 应取多大？（2）若取置信区间为[M(x)-2δ(x)], M(x)+2δ(x)]，问置信概率为多大？2-12对某信号源的输出电压频率进行8次测量，数据如下（单位Hz ）：1000.82,1000.79,1000.85,1000.84,1000.78,1000.91,1000.76,1000.82 (1)试求其有限次测量的数学期望与标准差的估计值。

习题答案第一章概述1、 在测量电压时，如果测量值为100V ，实际值为95V ，则测量绝对误差和修正值分别是多少？如果测量值是100V ，修正值是-10V ，则实际值和绝对误差分别是多少？1.解：Δx =x -A =100V-95V=5VC =-Δx =-5VA =x +C =100V-10V=90VΔx =-C =10V2、 用量程为50MA 的电流表测量实际值为40MA 的电流，如果读数值为38MA ，试求测量的绝对误差、实际相对误差、示值相对误差各是多少？2.解：Δx =x -A =40mA-38mA=2mA%5%100m A40m A 2A =⨯=∆=A x γ %3.5%1008m A 3m A 2x ≈⨯=∆=x x γ 3、 如果要测量一个8V 左右的电压，现有两块电压表，其中一块量程为10V 、1.5级，另一块量程为20V ，1.0级，问应选用哪一块表测量较为准确？3.解：∵mm m x x ∆=γ ∴Δx m1=γm1x m1=±1.5%×10V=±0.15VΔx m2=γm2x m2=±1.0%×20V=±0.20V>Δx m1∴选用第一块表。

4、 已知用量程为100MA 的标准电流表校准另一块电流表时，测量相同电流的电流值分别是90MA ，94.5MA ，求被校电流表的绝对误差、修正值、实际相对误差各是多少？如果上述结果是最大误差的话，测被测电流表的准确度应定为几级？4.解：Δx =x -A =94.5mA-90mA=4.5mAC =-Δx =-4.5mA%5%100m A 90m A 5.4m =⨯=∆=A x γ ∵%5.4%100mA100mA 5.4m m m =⨯=∆=x x γ ∴被校表的准确度等级应定为5.0级。

5、用一台0.5级10 V 量程电压表测量电压，指示值为7.526V ，试确定本次测量的记录值和报告值分别是多少？5.解：ΔU m =±0.5%×10V=±0.5V本次测量报告值为8V ，测量记录值为7.5V 。

信号波形测量习题第七章信号波形测量一、填空题1: 示波管由____、偏转系统和荧光荧三部分组成。

电子枪2: 示波器荧光屏上，光点在锯齿波电压作用下扫动的过程称为____。

扫描3: 调节示波器“水平位移”旋钮，是调节____的直流电位。

X偏转板4: 欲在x=10cm长度对的信号显示两个完整周期的波形，示波器应具有扫描速度为_____。

20ms/cm5: 取样示波器采用_____取样技术扩展带宽，但它只能观测_____信号。

非实时，重复6: 当示波器两个偏转板上都加_____时，显示的图形叫李沙育图形，这种图形在_____和频率测量中常会用到。

正弦信号相位7、示波器为保证输入信号波形不失真，在Y轴输入衰减器中采用_______ 电路。

RC分压(或阻容分压)8、示波器的“聚焦”旋钮具有调节示波器中________极与________极之间电压的作用。

第一阳(或A1) 第二阳(或A2，或G2)9、在没有信号输入时，仍有水平扫描线，这时示波器工作在________状态，若工作在_____状态，则无信号输入时就没有扫描线。

连续扫描触发扫描10、双扫描示波系统，采用A扫描输出________波，对B扫描触发，调节________来实现延迟扫描的延时调节。

锯齿延迟触发电平二、判断题：1、双踪示波器中电子开关的转换频率远大于被测信号的频率时，双踪显示工作在“交替”方式。

( )错2、示波器的电阻分压探头一般为100∶1分压，输入阻抗很高，一般用来测量高频高电压。

( )错3、用示波器测量电压时，只要测出Y轴方向距离并读出灵敏度即可（）错4、电子示波器是时域分析的最典型仪器。

（）对5、用示波法测量信号的时间、时间差、相位和频率都是以测量扫描距离D为基础的。

（）对三、选择题：1: 通用示波器可观测（ C）。

A:周期信号的频谱； B:瞬变信号的上升沿C:周期信号的频率； D:周期信号的功率2: 在示波器垂直通道中设置电子开关的目的是_ A ___。
