水泥磨机主要规格及台时、产能汇总表

【水泥磨技术参数】4.213水泥磨的钢球级配4.213水泥磨的钢球级配３．０ｍ×１３ｍ高细水泥磨提高水泥颗粒级配的效果2007-12-29 作者:作者：王贵生贵阳市麟山水泥厂ＳＡ水泥厂３．０ｍ×１３ｍ开流高细磨生产水泥，产量４５～４８ｔ／ｈ，比表面积＞３６０ｍ２／ｋｇ，３～３２μｍ水泥颗粒含量６３％～６５％，混合材掺量达到４０％～４５％，其中工业废渣掺量＞３５％，创造了较好的经济效益和社会效益。

１磨机工艺技术参数（表１）主电机：ＹＲ１４００－８／（１４００ｋＷ／１０ｋＶ）减速机：ＪＤ×９００输送设备：进料提升机：ＮＥ１００×１２．６ｍ／１１ｋＷ／９０ｔ／ｈ出料提升机：ＮＥ１００×２１．６ｍ／１１ｋＷ／９０ｔ／ｈ成品提升机：ＮＥ１００×３２．６ｍ／２２ｋＷ／９０ｔ／ｈ成品链式输送机：ＦＵ３１５×２６ｍ／１１ｋＷ／８０ｔ／ｈＭＢ３０１３０高细磨共分四仓，一、二仓中间为内选粉筛，双层隔仓板结构，物料经一仓破碎冲击作用，进入二仓，在二、三仓设有筛分双层隔仓板装置，筛板篦缝孔径在５ｍｍ；三、四仓设有普通双层隔仓板，活化挡料环，磨尾出料装置与筛粉隔仓板相似；出料端采用组合式出料篦板，实现了料和球的分离。

一仓、二仓装有阶梯衬板，三仓、四仓装有小波纹衬板。

２磨机研磨体级配入磨熟料采用新型干法窑熟料，平均入磨粒度１５ｍｍ，根据入磨粒度确定平均球径：，由于没有预破碎，开路磨一仓平均球径要增大１～２ｍｍ，各仓填充率是一仓小于二仓，二仓大于三仓，三仓小于四仓，研磨体全部采用钢球级配。

采用逐渐增大级配的方法，第一级小、第二级逐渐增大级配，一仓平均级配７１．１３ｍｍ，二仓球径４１．１６ｍｍ，三仓球径２９．３５ｍｍ，四仓球径１６．８４ｍｍ。

研磨体总重量１０８ｔ，其级配见表２。

３水泥颗粒级配的效果采用高细磨生产水泥，有利于提高水泥的颗粒级配。

水泥细粉是由大小不同的颗粒组合的混合粉体，水泥颗粒对水泥强度影响较大，文献报道?眼１?演?熏３～３２μｍ的颗粒是水泥熟料主要活性部分，对强度增长率起主要作用。

水泥2500t/d 新型干法生产线主要设备配置设备名称规格型号数量1. 粘土砂岩破碎机PDS1-440 1最大进料粒度 :250 ㎜出料粒度 :30 ㎜生产能力 :30T/H2. 石灰石破碎机Pcf-2022 1最大进料粒度 :900 ×900× 1200出料粒度筛余 : ≤ 25 ㎜生产能力 :700-1200 T/H3. 原料磨MLS3626立式辊磨 1进料粒度 : ≤ 90 ㎜进料水份 : ≤ 6～ 8%出料水份 : ≤ %出料细度 : ≤ 12%〔筛余生产能力 : 180T/H4. 立磨排风机处理风量： 380000 立方 /H 〔工况〕全压： 11000pa〔工况〕气体温度： 90～ 100℃主电机功率： 1600kw, 〔采用变频调速〕5. 窑尾袋收尘器长袋脉冲布袋收尘器 1总过滤面积： 10210 ㎡处理风量： 550000 立方 /H过滤风速 : ～进口浓度 : ≤ 1000g/nm3出口浓度 : ≤ 30mg/ nm36. 增温塔×30m 1处理风量 :520000 立方 /H喷水量 :5 ～ 20 立方 /H7. 五级旋风预热器带分解生产能力 : 2500T/H 1炉8. 回转窑40× 60m回转窑 1生产能力 : 2500T/H斜度 :%烧成热耗:3344kj/㎏—ci〔经海拔修正后为3030kj/ ㎏— ci 〕9. 蓖式冷却机Ng2500出料温度 : 环境温度＋ 650℃蓖床有效面积 : ㎡冷却能力 :2500t/d10. 高温风机调整方式 : 变频调速待定处理风量：550000 立方 /H 〔工况〕全压 :9100pa( 工况 )气体温度 :300 ～ 450℃主电机功率 :1800kw11. 窑头收尘器长袋脉冲布袋收尘器 1总过滤面积 :6491 ㎡处理风量：350000 立方 /H过滤风速 : ～进口浓度 : ≤ 1000g/nm3出口浓度 : ≤ 30mg/ nm312. 风扫式煤磨×＋ m 1进料水份 : : ≤ 15%出料水份 : ≤ %出料细度 : ≤ 1～ 3%〔筛余〕生产能力 : 18 ～ 20T/H13. 水泥粉磨①辊压机 1400× 800 2入料粒度 : ≤ 60 ㎜入料温度 : ≤ 1300℃通过量 :295 ～ 360 T/H电机功率 :2 × 500kw水泥粉磨②管磨机× 13m 2生产能力 : 75T/H设备重量 :237T14. 包装机HY5002 2嘴数 :6 嘴生产能力 : 60T/H15. 空气压缩机镙杆式空气压缩机 4排气量 : 处理风量：30 立方 /min压力 :16. 水泥散装机装车能力 : ≤ 250t 217. 熟料散装机装车能力 : ≤ 300t 118. 石灰石重型板喂料机WB1800× 900 119. OSEPA选粉机N-2CO,MD850AY 220. 煤磨动态选粉机MD850AY 121. 熟料槽式输送机SCD8CO〔长度待定〕 122. 移动式袋装水泥装车机ZQD100-9/9 3。

【水泥磨技术参数】4.213水泥磨的钢球级配4.213水泥磨的钢球级配３．０ｍ×１３ｍ高细水泥磨提高水泥颗粒级配的效果2007-12-29 作者:作者：王贵生贵阳市麟山水泥厂ＳＡ水泥厂３．０ｍ×１３ｍ开流高细磨生产水泥，产量４５～４８ｔ／ｈ，比表面积＞３６０ｍ２／ｋｇ，３～３２μｍ水泥颗粒含量６３％～６５％，混合材掺量达到４０％～４５％，其中工业废渣掺量＞３５％，创造了较好的经济效益和社会效益。

１磨机工艺技术参数（表１）主电机：ＹＲ１４００－８／（１４００ｋＷ／１０ｋＶ）减速机：ＪＤ×９００输送设备：进料提升机：ＮＥ１００×１２．６ｍ／１１ｋＷ／９０ｔ／ｈ出料提升机：ＮＥ１００×２１．６ｍ／１１ｋＷ／９０ｔ／ｈ成品提升机：ＮＥ１００×３２．６ｍ／２２ｋＷ／９０ｔ／ｈ成品链式输送机：ＦＵ３１５×２６ｍ／１１ｋＷ／８０ｔ／ｈＭＢ３０１３０高细磨共分四仓，一、二仓中间为内选粉筛，双层隔仓板结构，物料经一仓破碎冲击作用，进入二仓，在二、三仓设有筛分双层隔仓板装置，筛板篦缝孔径在５ｍｍ；三、四仓设有普通双层隔仓板，活化挡料环，磨尾出料装置与筛粉隔仓板相似；出料端采用组合式出料篦板，实现了料和球的分离。

一仓、二仓装有阶梯衬板，三仓、四仓装有小波纹衬板。

２磨机研磨体级配入磨熟料采用新型干法窑熟料，平均入磨粒度１５ｍｍ，根据入磨粒度确定平均球径：，由于没有预破碎，开路磨一仓平均球径要增大１～２ｍｍ，各仓填充率是一仓小于二仓，二仓大于三仓，三仓小于四仓，研磨体全部采用钢球级配。

采用逐渐增大级配的方法，第一级小、第二级逐渐增大级配，一仓平均级配７１．１３ｍｍ，二仓球径４１．１６ｍｍ，三仓球径２９．３５ｍｍ，四仓球径１６．８４ｍｍ。

研磨体总重量１０８ｔ，其级配见表２。

３水泥颗粒级配的效果采用高细磨生产水泥，有利于提高水泥的颗粒级配。

水泥细粉是由大小不同的颗粒组合的混合粉体，水泥颗粒对水泥强度影响较大，文献报道?眼１?演?熏３～３２μｍ的颗粒是水泥熟料主要活性部分，对强度增长率起主要作用。

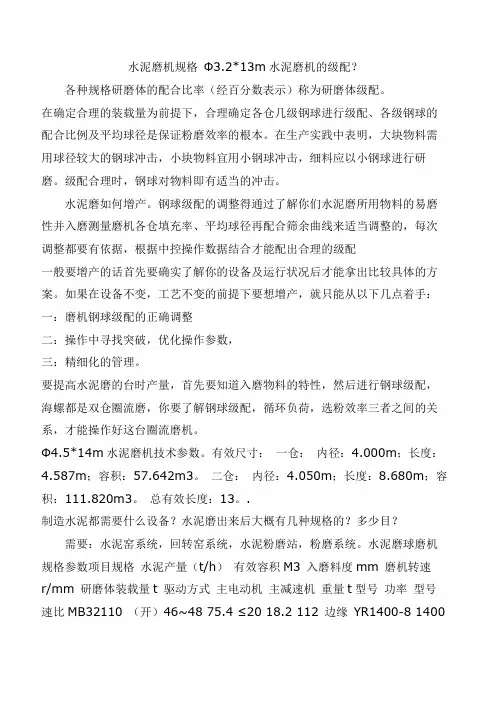

水泥磨机规格Ф3.2*13m水泥磨机的级配？各种规格研磨体的配合比率（经百分数表示）称为研磨体级配。

在确定合理的装载量为前提下，合理确定各仓几级钢球进行级配、各级钢球的配合比例及平均球径是保证粉磨效率的根本。

在生产实践中表明，大块物料需用球径较大的钢球冲击，小块物料宜用小钢球冲击，细料应以小钢球进行研磨。

级配合理时，钢球对物料即有适当的冲击。

水泥磨如何增产。

钢球级配的调整得通过了解你们水泥磨所用物料的易磨性并入磨测量磨机各仓填充率、平均球径再配合筛余曲线来适当调整的，每次调整都要有依据，根据中控操作数据结合才能配出合理的级配一般要增产的话首先要确实了解你的设备及运行状况后才能拿出比较具体的方案。

如果在设备不变，工艺不变的前提下要想增产，就只能从以下几点着手：一：磨机钢球级配的正确调整二：操作中寻找突破，优化操作参数，三：精细化的管理。

要提高水泥磨的台时产量，首先要知道入磨物料的特性，然后进行钢球级配，海螺都是双仓圈流磨，你要了解钢球级配，循环负荷，选粉效率三者之间的关系，才能操作好这台圈流磨机。

Φ4.5*14m水泥磨机技术参数。

有效尺寸：一仓：内径：4.000m；长度：4.587m；容积：57.642m3。

二仓：内径：4.050m；长度：8.680m；容积：111.820m3。

总有效长度：13。

.制造水泥都需要什么设备？水泥磨出来后大概有几种规格的？多少目？需要：水泥窑系统，回转窑系统，水泥粉磨站，粉磨系统。

水泥磨球磨机规格参数项目规格水泥产量（t/h）有效容积M3 入磨料度mm 磨机转速r/mm 研磨体装载量t 驱动方式主电动机主减速机重量t型号功率型号速比MB32110 （开）46~48 75.4 ≤20 18.2 112 边缘YR1400-8 1400 MBY(X)900 6.3213MB32130 60~62/48~50 。

>>需要两磨一烧，生料粉磨，熟料粉磨，窑煅烧。

有的是水泥的强度等级区分。
