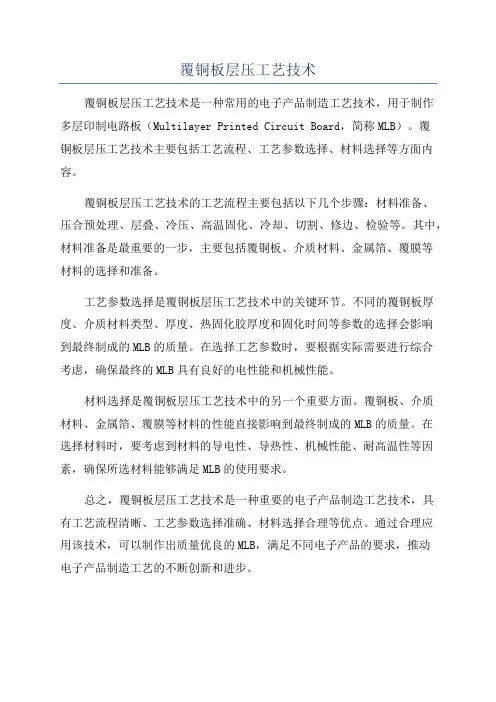

覆铜板层压工艺技术
覆铜板层压工艺技术是一种常用的电子产品制造工艺技术，用于制作
多层印制电路板（Multilayer Printed Circuit Board，简称MLB）。
覆
铜板层压工艺技术主要包括工艺流程、工艺参数选择、材料选择等方面内容。
覆铜板层压工艺技术的工艺流程主要包括以下几个步骤：材料准备、
压合预处理、层叠、冷压、高温固化、冷却、切割、修边、检验等。
其中，材料准备是最重要的一步，主要包括覆铜板、介质材料、金属箔、覆膜等
材料的选择和准备。
工艺参数选择是覆铜板层压工艺技术中的关键环节。
不同的覆铜板厚度、介质材料类型、厚度、热固化胶厚度和固化时间等参数的选择会影响
到最终制成的MLB的质量。
在选择工艺参数时，要根据实际需要进行综合
考虑，确保最终的MLB具有良好的电性能和机械性能。
材料选择是覆铜板层压工艺技术中的另一个重要方面。
覆铜板、介质
材料、金属箔、覆膜等材料的性能直接影响到最终制成的MLB的质量。
在
选择材料时，要考虑到材料的导电性、导热性、机械性能、耐高温性等因素，确保所选材料能够满足MLB的使用要求。
总之，覆铜板层压工艺技术是一种重要的电子产品制造工艺技术，具
有工艺流程清晰、工艺参数选择准确、材料选择合理等优点。
通过合理应
用该技术，可以制作出质量优良的MLB，满足不同电子产品的要求，推动
电子产品制造工艺的不断创新和进步。
覆铜板生产工艺覆铜板是一种常见的电子基板材料，广泛应用于各种电子设备和电路板的制造中。
下面将简要介绍一下覆铜板的生产工艺。
首先，覆铜板的生产开始于基材的准备。
基材通常是玻璃纤维布或金属箔，根据需求的不同会选择不同的基材。
在基材表面涂覆上一层铜箔，这一层铜箔起到了连接器件和电路之间的桥梁作用，因此质量需要保证。
接下来是图案生成。
在覆铜板上涂覆上一层光敏胶，然后将电路图案通过排版、曝光、显影等步骤转移到光敏胶上。
显影完成后，光敏胶只留下图案所需的部分。
这一步骤的关键在于曝光的准确性和显影的完整性，只有确保这两个步骤的质量，才能保证图案的准确传输。
然后是腐蚀。
将覆铜板浸入酸性腐蚀液中，只有未被光敏胶保护的部分铜箔才会被腐蚀掉。
这样就形成了所需的图案。
腐蚀需要注意的是控制腐蚀液的浓度和温度，确保腐蚀速度适中，以免损坏基材或图案。
接下来是去除光敏胶。
将覆铜板放入去胶液中，去除光敏胶，暴露出铜箔。
去胶液需要注意的是，既要彻底去除光敏胶，又要不影响铜箔的质量。
最后是钻孔和外层铜层。
将覆铜板放入钻床中，按照设计要求钻孔。
然后通过电镀方法，在铜箔上电镀一层厚度适中的铜，以加强连接点的导电性能，并且保护铜箔不被氧化。
至此，覆铜板的生产工艺基本完成。
但是需要特别注意的是，每一步骤都需要严格的质量控制，以确保最终产品的质量和可靠性。
覆铜板生产中常见的问题包括图案传输失真、腐蚀不完全、去胶不彻底等等，需要通过工艺改进和生产控制来避免这些问题的发生。
总结起来，覆铜板生产工艺包括基材准备、图案生成、腐蚀、去胶、钻孔和外层铜层等步骤。
每个步骤都需要控制好质量，确保生产出高质量的覆铜板产品。

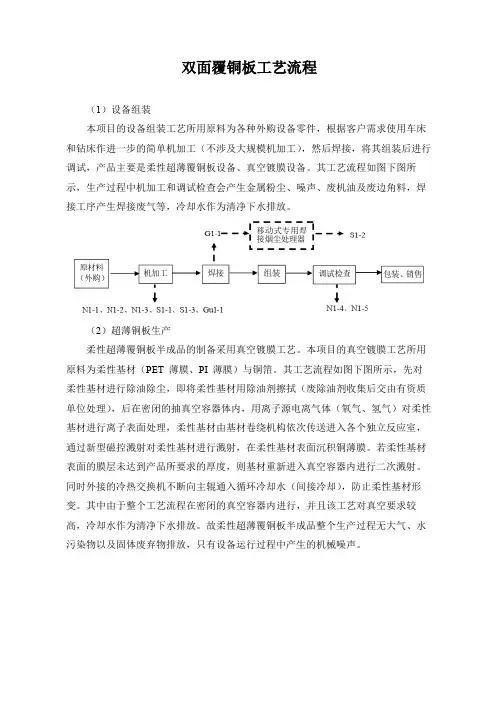

双面覆铜板工艺流程
（1）设备组装
本项目的设备组装工艺所用原料为各种外购设备零件，根据客户需求使用车床和钻床作进一步的简单机加工（不涉及大规模机加工），然后焊接，将其组装后进行调试，产品主要是柔性超薄覆铜板设备、真空镀膜设备。
其工艺流程如图下图所示，生产过程中机加工和调试检查会产生金属粉尘、噪声、废机油及废边角料，焊接工序产生焊接废气等，冷却水作为清净下水排放。
（2）超薄铜板生产
柔性超薄覆铜板半成品的制备采用真空镀膜工艺。
本项目的真空镀膜工艺所用原料为柔性基材（PET 薄膜、PI 薄膜）与铜箔。
其工艺流程如图下图所示，先对柔性基材进行除油除尘，即将柔性基材用除油剂擦拭（废除油剂收集后交由有资质单位处理），后在密闭的抽真空容器体内，用离子源电离气体（氧气、氢气）对柔性基材进行离子表面处理，柔性基材由基材卷绕机构依次传送进入各个独立反应室，通过新型磁控溅射对柔性基材进行溅射，在柔性基材表面沉积铜薄膜。
若柔性基材表面的膜层未达到产品所要求的厚度，则基材重新进入真空容器内进行二次溅射。
同时外接的冷热交换机不断向主辊通入循环冷却水（间接冷却），防止柔性基材形变。
其中由于整个工艺流程在密闭的真空容器内进行，并且该工艺对真空要求较高，冷却水作为清净下水排放。
故柔性超薄覆铜板半成品整个生产过程无大气、水污染物以及固体废弃物排放，只有设备运行过程中产生的机械噪声。
覆铜板基板的制造流程覆铜板是通过在加热和加压条件下把浸渍树脂的填充材料层和铜箔压合在一起而制成的，通常使用液压机来完成这项操作。
下面将详细讨论关于工业标准的FR -4 (覆铜箔环氧玻璃布层压板)材料的加工过程，该过程可以被推广到包括今天所有可用的基板类型。
一，材料基板制造所需要的材料是玻璃纤维(填充物)、环氧玻璃布极(树脂)、溶剂和铜箔。
1 玻璃纤维布玻璃纤维布在大多数基板中起主要的增强结构的作用。
玻璃纤维提供的刚性和强度与环氧树脂的粘接、密封和绝缘性能相辅相成。
这些单股的玻璃纤维细线是构成玻璃纤维布的基本要素。
线状的纤维被放到一起形成纱线或纱束，接着像编织其他任何类型的织物一样，大量的纱线在布料制造厂中被编织到一起。
不同的细线和纱束直径的组合、细线支数和编织密度以及其他参数等的控制将制成多种厚度和重量的玻璃纤维布。
最后，玻璃纤维布还要用设备涂覆树脂进行整理，使树脂浸渍和附着到织物上。
2 环氧树脂树脂的作用是像"胶水"一样使基板粘接在一起。
环氧树脂可以在不同的生产阶段从不同的厂家购买。
可以购买液态的环氧树脂，这样可以使用私有配方和工艺流程把它调和成适用的树脂;也可以购买进一步加工或调和好的固态树脂，它已经完成固化和催化，可以直接投入使用。
3 铜箔大多数用FR-4制造的铜箔是电镀类型的铜箔，这些铜箔通过把铜电镀到部分浸到电镀溶液中的缓慢旋转的滚筒状的阴极上而制成。
当滚筒旋转时，电镀沉积的铜以持续的速度被从阴极滚筒上剥离。
不同的滚筒转速和电流强度可以改变铜沉积的速度，从而改变所得铜箔的厚度。
在这个阶段得到了"原始"铜箔，然后要进行不同的预先设计好的加工，以增加毛面的表面粗糙度，从而增加它与基底的机械粘接力。
