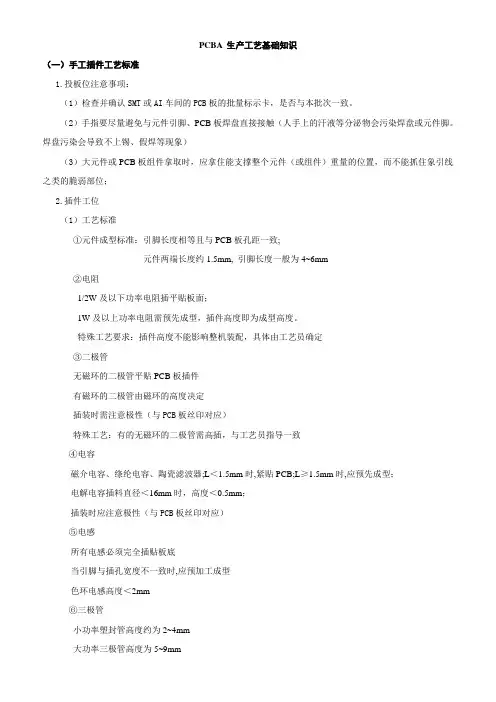

PCBA 生产工艺基础知识(一)手工插件工艺标准1.投板位注意事项:(1)检查并确认SMT或AI车间的PCB板的批量标示卡,是否与本批次一致。
(2)手指要尽量避免与元件引脚、PCB板焊盘直接接触(人手上的汗液等分泌物会污染焊盘或元件脚。
焊盘污染会导致不上锡、假焊等现象)(3)大元件或PCB板组件拿取时,应拿住能支撑整个元件(或组件)重量的位置,而不能抓住象引线之类的脆弱部位;2.插件工位(1)工艺标准①元件成型标准:引脚长度相等且与PCB板孔距一致;元件两端长度约1.5mm, 引脚长度一般为4~6mm②电阻1/2W及以下功率电阻插平贴板面;1W及以上功率电阻需预先成型,插件高度即为成型高度。
特殊工艺要求:插件高度不能影响整机装配,具体由工艺员确定③二极管无磁环的二极管平贴PCB板插件有磁环的二极管由磁环的高度决定插装时需注意极性(与PCB板丝印对应)特殊工艺:有的无磁环的二极管需高插,与工艺员指导一致④电容磁介电容、绦纶电容、陶瓷滤波器;L<1.5mm时,紧贴PCB;L≥1.5mm时,应预先成型;电解电容插料直径<16mm时,高度<0.5mm;插装时应注意极性(与PCB板丝印对应)⑤电感所有电感必须完全插贴板底当引脚与插孔宽度不一致时,应预加工成型色环电感高度<2mm⑥三极管小功率塑封管高度约为2~4mm大功率三极管高度为5~9mm带散热片的大功率三极管以散热片插贴PCB板为准⑦组件高频头完全插贴PCB板,固定脚对角拧弯紧固,与PCB相垂直;散热片组件完全插贴板面。
⑧其它如IC、变压器、开关、声表、插座等元件均需插贴PCB板(二)螺丝装配1.螺丝刀杆保持与螺丝同一轴线并保持与紧固面垂直2.应压紧螺丝头3.螺丝刀头不应有掉角、滑角现象。
4.力矩要求:螺丝大小、使用位置不同,力矩要求亦不同。
具体以PE工艺要求为准。
力矩监控要定期进行;5.螺丝孔直径与螺丝直径的配合间隙为0.6±0.1mm,如螺丝直径为4mm,则螺丝孔直径应该为3.3~3.5mm;6.螺丝孔直径是指在螺丝有效长度处的直径,承受较大作用力的螺丝孔直径应选下限值;(三)加防松剂1. 目的:增大螺钉和螺母间的摩擦力,有效防止螺母松动来实现防松;2. 加防松剂要求:防松剂(又称红胶水)应加在螺丝与螺母(或其它带螺纹的金属件)的结合部,并能覆盖螺丝周长的1/3以上;应避免红胶水污染元件脚影响焊接质量。
PCB板生产工艺和制作流程详解1. PCB概述PCB(Printed Circuit Board,印刷电路板)是电子元器件的载体,广泛应用于电子设备中。
它通过将导电层与绝缘层的层状结构、金属化孔穴连接导线、表面元器件垫面等工艺,实现了电子元器件的电气连接与机械支撑功能。
本文将详细介绍PCB板的生产工艺和制作流程。
2. PCB板生产工艺PCB板的生产工艺分为以下几个步骤:2.1 制造电路原型在设计PCB板之前,首先需要制造电路的原型。
一般情况下,原型电路板会使用钻石铣床和刀具来切割电路原型。
这个步骤主要是为了验证电路的设计和功能。
2.2 PCB文件设计在验证电路原型无误后,需要使用PCB设计软件进行电路设计。
PCB文件设计包括布局设计和布线设计,其中布局设计是指在PCB板上确定元器件的安装位置和走线方式,而布线设计就是实际进行导线连接的过程。
2.3 压敏膜的制作在PCB板的制作过程中,需要使用一层压敏膜来进行图案的传递。
压敏膜制作的目的是为了防止电路板在制作过程中出现腐蚀和损坏等问题。
2.4 固化剂涂布在图案传递后,需要在印刷的底内表面上涂布上一层固化剂。
固化剂的作用是为了增加PCB板的强度,提高其抗腐蚀性能。
2.5 稀释、固化和清洗在制作PCB板的过程中,还需要进行稀释、固化和清洗等工艺。
稀释剂的作用是为了使涂布的化学物质更加均匀地分布在PCB板上,固化剂则是通过加热使化学物质形成固体,并加强PCB板的结构稳定性。
2.6 钻孔和插孔在完成上述工艺后,需要进行钻孔和插孔的操作。
钻孔的作用是为了将导线连接到PCB板的不同层,插孔则是为了将元器件插入到PCB板上。
2.7 焊接和涂覆在完成钻孔和插孔后,需要进行焊接和涂覆的操作。
焊接是将元器件和PCB板进行电子连接的过程,而涂覆则是为了保护PCB板免受腐蚀和机械损伤。
2.8 组装和测试最后一步是进行组装和测试。
在组装过程中,需要将元器件按照布局设计的位置进行安装,然后进行电气连接和测试。

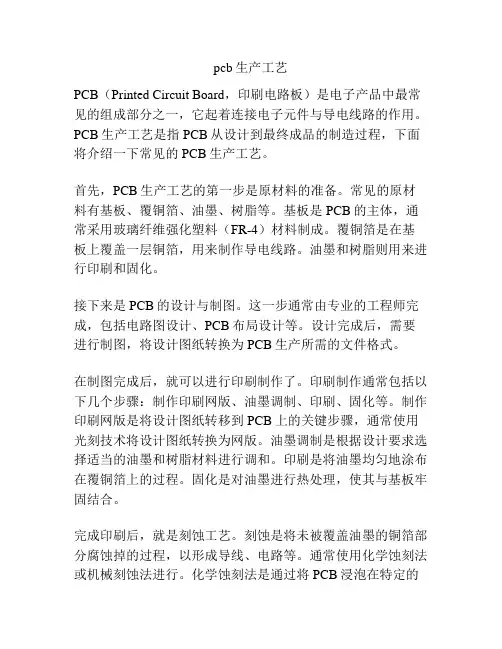

pcb生产工艺PCB(Printed Circuit Board,印刷电路板)是电子产品中最常见的组成部分之一,它起着连接电子元件与导电线路的作用。
PCB生产工艺是指PCB从设计到最终成品的制造过程,下面将介绍一下常见的PCB生产工艺。
首先,PCB生产工艺的第一步是原材料的准备。
常见的原材料有基板、覆铜箔、油墨、树脂等。
基板是PCB的主体,通常采用玻璃纤维强化塑料(FR-4)材料制成。
覆铜箔是在基板上覆盖一层铜箔,用来制作导电线路。
油墨和树脂则用来进行印刷和固化。
接下来是PCB的设计与制图。
这一步通常由专业的工程师完成,包括电路图设计、PCB布局设计等。
设计完成后,需要进行制图,将设计图纸转换为PCB生产所需的文件格式。
在制图完成后,就可以进行印刷制作了。
印刷制作通常包括以下几个步骤:制作印刷网版、油墨调制、印刷、固化等。
制作印刷网版是将设计图纸转移到PCB上的关键步骤,通常使用光刻技术将设计图纸转换为网版。
油墨调制是根据设计要求选择适当的油墨和树脂材料进行调和。
印刷是将油墨均匀地涂布在覆铜箔上的过程。
固化是对油墨进行热处理,使其与基板牢固结合。
完成印刷后,就是刻蚀工艺。
刻蚀是将未被覆盖油墨的铜箔部分腐蚀掉的过程,以形成导线、电路等。
通常使用化学蚀刻法或机械刻蚀法进行。
化学蚀刻法是通过将PCB浸泡在特定的蚀刻液中,使未被覆盖油墨的铜箔腐蚀掉。
机械刻蚀法则是使用机械装置将未被覆盖油墨的铜箔剔除。
刻蚀完成后,还需要进行钻孔和镀铜工艺。
钻孔是在PCB上钻孔以安装元件的过程。
通常采用钻孔机进行,根据设计规格进行精确定位的钻孔。
镀铜是在刻蚀后形成的导线和电路表面镀上一层铜,以增加导电性能。
镀铜通常需要进行多道处理,包括清洗、酸洗、活化、镀铜等。
最后,进行表面处理和质检工艺。
表面处理是对PCB进行防腐蚀、增加电子焊接性能等处理。
常见的表面处理工艺有镀金、喷锡等。
质检是对成品PCB进行严格的检测,确保产品质量符合要求。
PCB部分工序详解及注意事项PCB(Printed Circuit Board)又称打印电路板,是电子产品中不可缺少的一个组成部分。
在电子产品的制造过程中,PCB工艺是十分重要的一部分。
以下是PCB工艺的详细解析及注意事项。
1.设计与制造准备PCB的设计是开始制造过程的第一步,需要使用电路设计软件进行原理图设计、布局布线、元件库管理等。
注意在设计过程中要遵循规范,确保电路板的可靠性和性能。
2.原材料准备PCB制造原材料包括基板、金属箔、光敏胶、阻焊油墨等。
基板可以选择FR-4、金属基板等,金属箔一般选用铜。
在这一步骤中,要验证原材料的质量,确保其符合要求。
3.板材切割板材切割是将大板材切割成多个小板材的过程。
切割要求精确,保证切割后的板材尺寸准确。
4.板表面处理板表面处理是为了去除杂质、增强沉金效果等。
常用的表面处理方法有化学清洗、机械磨砂、光刻以及浸金等。
表面处理的目的是为了提高电路板的可靠性和耐久性。
5.蚀刻蚀刻是将铜箔蚀刻成制定的线路形状的过程。
常用的蚀刻方法有湿法蚀刻和干法蚀刻。
在蚀刻过程中,要控制好蚀刻剂的浓度和时间,避免过蚀或欠蚀。
6.镀铜镀铜是为了增加线路的导电性能和保护线路不被氧化。
通过电化学方法,在铜箔表面镀一层铜。
在镀铜过程中需要控制好电流密度和镀铜时间,确保铜层的均匀性和厚度。
7.冲孔冲孔是为了在电路板上形成元件引脚的孔洞。
常用的冲孔方法有机械冲孔和激光冲孔。
在冲孔过程中要确保孔径准确,不得损坏板材。
8.焊接焊接是将元件连接到电路板上的过程。
焊接方法有手工焊接和机器焊接。
在焊接过程中,要控制好焊锡的温度和时间,避免焊接不良或短路等问题。
9.包覆胶包覆胶是为了保护电路板上的元件和线路,增强电路板的可靠性和稳定性。
常用的包覆胶有环氧树脂、硅胶等。
包覆胶需要控制好涂胶的厚度和均匀性。
10.后焊接处理后焊接处理包括焊盘复查、割锡、清洁、阻焊油墨涂覆等步骤。
焊盘复查是为了检查焊盘是否连接良好,割锡是为了去除多余的焊锡,清洁是为了去除焊接过程中产生的污垢,阻焊油墨涂覆是为了防止短路和氧化。
、PCB基本知识(一)PCB 定义:PCB —是printed Circuit Board 美文字母的缩写。
Printed :印制;Cricuit :电路;Baord :板。
(二)P CB主要功能:支撑电路元件及互连电路元件(三)P CB类型:单面板一仅在介质基材的一面具有导线。
双面板一在介质基材的两面都有导线,是用金属化孔或另外的加固孔来进行互连的。
多层板一具有三层或三层以上导线层,其层间用介质材料绝缘,用金属化孔来互连各层。
(四)P CB生产主要材料一板材1板材:覆金属箔层压板。
2、类型:1)单面覆金属箔层压板;2)双面覆金属箔层压板;3)未覆金属箔层压板。
3、结构:1)金属箔:铜箔(压延铜箔、电解铜箔),厚度通常为17 um(1/2OZ )、35 um(1OZ )、70 um(2OZ)。
2)预浸材料:酚醛树脂、环氧树指3)基底材料:纸、玻璃布(可在其上形成导电图形的绝缘材料)4、单、双面板常用板材类别:1)酚醛树脂覆铜箔层压板;2)环氧树脂覆铜箔层压板;)复合层压覆铜箔板。
5、覆金属箔层压板常用厚度:0.8mm、1.0mm、1.2mm、1.6mm、2.0mm。
6、基本质量要求:1)厚度:0.8~1.0mm ± 0.1mm1.2~1.6mm ± 0.2mm2.0~2.4mm ± 0.25mm2)表面外观质量(目检):无凹坑、划痕、起皱、分层、起泡、板弯曲、扭曲、基材中有异物、生产工艺流程:1、单面板生产工艺流程:1)纸板:开料一线路图形制作一镀覆(Ni、Au)-蚀刻一检查一钻定位孔一印阻焊(白字、炭油)-钻定位孔一冲孔、成形-涂防氧化剂(助焊剂)一检查2)玻璃:纤维板开料一钻孔一线路图形制作一镀覆(Ni、Au)-蚀刻一检查一印阻焊(白字、炭油)一成形一涂助焊剂一检查2、双面板生产工艺流程:开料-钻孔-检查-孔金属化-板面电镀-线路图形制作-图形电镀(Ni 、Nu)pb/sn 、sn)-蚀刻-退耐蚀膜-检查-印阻焊白字-喷锡-检查-成形3、多层板生产工艺流程:开料-制作内层图形-蚀刻-黑(棕)化-层压-打靶-洗外型—钻孔—Desmear—沉铜—(以下同双面板流程)编制:工艺课日期:2004/4/28。
PCB基本生产工艺培训PCB基本生产工艺包括以下几个步骤:1. 原材料准备:首先需要准备好PCB的基板材料,常见的有FR4、铝基板、陶瓷基板等。
同时还需要准备好覆铜箔、阻焊油、喷锡膏等辅助材料。
2. 印制内层:将原材料进行成品化,使其成为所需的产品。
3. 多层板压合:在多层板生产中,需要将印刷好的内层板通过高压、高温的方式进行压合成为多层板。
这个过程需要严格控制温度和压力,确保压合后的多层板质量稳定。
4. 外层线路图案制作:利用光绘工艺或相应的设备在覆铜箔表面上绘制外层线路图案,然后进行蚀刻和去膜处理。
5. 钻孔:利用钻孔机对外层线路板进行穿孔,以方便后续的元器件安装和连接。
6. 表面处理:对已经加工完成的板子进行表面处理,如喷锡、喷镍金等,以保护线路免受氧化腐蚀、提高焊接性能等。
7. 化学镀铜:将已经加工完成的板子通过化学方法进行镀铜,以弥补钻孔或线路蚀刻不足。
8. 印刷字符:对PCB板上进行印刷符号、字母和标记。
以上便是PCB基本生产工艺的一般步骤,每一步都需要操作者严格按照要求进行控制和操作,以确保PCB最终的质量和稳定性。
通过对PCB基本生产工艺的培训和学习,从业人员可以更好地理解和掌握PCB的生产过程,提高工作效率和产品质量。
PCB(Printed Circuit Board)在电子设备中的应用非常广泛,从智能手机、电脑,到各种家用电器和汽车电子系统,无一不离开PCB的支持。
因此,PCB的生产工艺对于电子制造业来说至关重要。
在这篇文章中,我们将继续探讨PCB基本生产工艺及其相关知识。
9. 喷锡膏印刷:通过喷锡膏印刷机对PCB进行喷涂,并通过模具将喷涂完的PCB进行模压,以确保喷涂质量和均匀度。
10. 表面组装:将自动贴片机、波峰焊接机等设备用于PCB的元器件表面安装,包括贴片元件、插件元件等。
11. 热固化:通过高温固化烤箱将PCB进行热固化处理,使得焊锡膏的液态焊锡转变为坚固的焊锡点。
PCB基本生产工艺培训导言PCB(Printed Circuit Board)即印刷电路板,是电子产品中常见的组件之一。
PCB的设计和生产工艺是电子产品制造过程中不可或缺的环节。
本文将介绍PCB的基本生产工艺,包括设计、制版、印刷和组装等环节。
PCB的基本组成PCB由导电层、绝缘层和表面保护层组成。
导电层主要由铜箔构成,起到导电和连接的作用。
绝缘层通常采用树脂或玻璃纤维布等材料,用于隔离导电层。
表面保护层常用有机漆或喷锡层,用于保护导电层和绝缘层。
PCB设计PCB设计是PCB生产过程的第一步。
PCB设计工程师需要根据电路原理图和功能要求,制定PCB的布局和连线规划。
在设计过程中,需要考虑电路的布线、信号传输、电源分配以及防护等因素。
常见的PCB设计软件有Altium Designer、Eagle和KiCad等。
PCB制版PCB制版是将设计好的PCB图形转化为制作工艺需要的工作文件的过程。
首先需要将PCB设计文件导出为Gerber文件格式,然后使用PCB制版软件对Gerber文件进行处理。
制版软件会根据制作工艺的要求,生成用于制作PCB的图形文件,包括导电层和绝缘层的图形。
PCB印刷PCB印刷是将制作好的PCB图形印刷到导电层和绝缘层上的过程。
印刷过程通常分为两个步骤:蚀刻和阻焊。
蚀刻是将导电层和绝缘层上不必要的铜箔腐蚀掉,形成所需的导线和焊盘。
阻焊是在焊盘上涂覆一层阻焊层,用于防止短路和保护导线。
PCB组装PCB组装是将PCB与其他电子元件进行连接的过程。
组装过程通常包括贴装和焊接两个步骤。
贴装是将电子元件粘贴到PCB上,可以通过人工贴装或自动化贴装设备完成。
焊接是将电子元件与PCB导线进行焊接,常用的焊接方式有手工焊接、波峰焊接和热风烙铁焊接等。
PCB质量控制在PCB生产过程中,质量控制是一个重要的环节。
常见的质量控制方法包括目视检查、自动光学检查(AOI)、X射线检查等。
目视检查是通过人工观察PCB的外观质量,检查是否有缺陷或损坏。
PCB生产工艺流程一.目的:将大片板料切割成各种要求规格的小块板料。
二.工艺流程:三、设备及作用:1.自动开料机:将大料切割开成各种细料。
2.磨圆角机:将板角尘端都磨圆。
3.洗板机:将板机上的粉尘杂质洗干净并风干。
4.焗炉:炉板,提高板料稳定性。
5.字唛机;在板边打字唛作标记。
四、操作规范:1.自动开料机开机前检查设定尺寸,防止开错料。
2.内层板开料后要注意加标记分别横直料,切勿混乱。
3.搬运板需戴手套,小心轻放,防止擦花板面。
4.洗板后须留意板面有无水渍,禁止带水渍焗板,防止氧化。
5.焗炉开机前检查温度设定值。
五、安全与环保注意事项:1. 1.开料机开机时,手勿伸进机内。
2. 2.纸皮等易燃品勿放在焗炉旁,防止火灾。
3. 3.焗炉温度设定严禁超规定值。
4. 4.从焗炉内取板须戴石棉手套,并须等板冷却后才可取板。
5. 5.用废的物料严格按MEI001规定的方法处理,防止污染环境。
七、切板1. 设备:手动切板机、铣靶机、CCD打孔机、锣机、磨边机、字唛机、测厚仪;2. 作用:层压板外形加工,初步成形;3. 流程:拆板→ 点点画线→ 切大板→ 铣铜皮→ 打孔→ 锣边成形→ 磨边→打字唛→测板厚4. 注意事项:a. a. 切大板切斜边;b. b. 铣铜皮进单元;c. c. CCD打歪孔;d. d. 板面刮花。
入、环保注意事项:1、 1、生产中产生的各种废边料如P片、铜箔由生产部收集回仓;2、 2、内层成形的锣板粉、PL机的钻屑、废边框等由生产部收回仓变卖;3、 3、其它各种废弃物如皱纹胶纸、废粘尘纸、废布碎等放入垃圾桶内由清洁工收走。
废手套、废口罩等由生产部回仓。
4、 4、磨钢板拉所产生的废水不能直接排放,要通过废水排放管道排至废水部经其无害处理后方可排出。
钻孔一、一、目的:在线路板上钻通孔或盲孔,以建立层与层之间的通道。
二、二、工艺流程:1.双面板:2三、设备与用途1.钻机:用于线路板钻孔。
2.钉板机:将一块或一块以上的双面板用管位钉固定或一叠,以方便钻板时定位。
PCB板生产工艺和制作流程详解1. 介绍PCB(Printed Circuit Board)即印刷电路板,是电子元器件的支撑体,通过导电图形设计在绝缘的基材上形成电连接。
本文将详细介绍PCB板的生产工艺和制作流程。
2. PCB板生产工艺2.1 设计PCB的设计是整个生产过程的第一步。
设计师根据电路需求、尺寸等要求,利用专业的设计软件进行PCB布局设计,确定元器件的位置和走线等。
2.2 印刷内层线路在PCB板的内层,先通过化学铜或覆铜的方式形成线路图案。
首先,在基材上涂覆铜箔,然后通过光刻、蚀刻等工艺形成所需的线路。
2.3 确定叠层顺序在PCB板上层中需要使用覆铜箔,内层线路完成后,按照设计要求进行层叠,形成最终的PCB结构。
2.4 复合将不同层的基材通过预压、加热等工艺,确保各层之间紧密结合。
2.5 镀铜PCB板表面需要镀铜,以便提高导电性能。
通过化学镀铜或电镀铜工艺,形成一层铜箔。
2.6 图形化在PCB板表面进行光刻、蚀刻等工艺,形成最终的线路图案,以便后续焊接电子元件。
2.7 防蚀层处理在PCB表面覆盖一层防蚀层,以保护线路不受环境的腐蚀。
3. PCB板制作流程3.1 面板切割将大板材按需求切割成所需的小板材。
3.2 钻孔在PCB板上钻孔,以便后续焊接元件。
3.3 化学沉金通过化学沉金工艺,在PCB表面形成金属保护层,提高耐蚀性。
3.4 印刷在PCB板上进行标记印刷,包括元器件标识、生产信息等。
3.5 应用焊膏在PCB板上通过丝网印刷工艺,施加焊膏,以便焊接元件。
3.6 表面贴装将电子元件按照设计要求,通过自动贴装、回流焊等工艺,固定在PCB板上。
3.7 检测对已完成的PCB板进行外观检测、可靠性测试等,确保质量。
3.8 包装将合格的PCB板进行包装,以便存储和运输。
结语通过以上的介绍,我们详细了解了PCB板的生产工艺和制作流程。
PCB板在电子行业中扮演着重要的角色,其制作过程需要严格的控制和高精度的工艺。

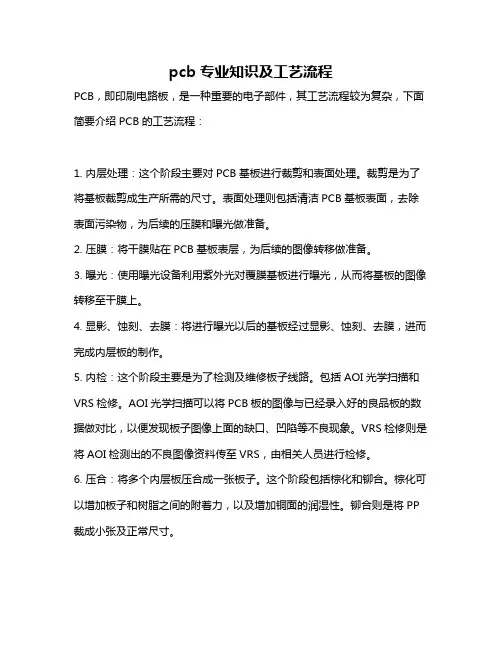

pcb专业知识及工艺流程PCB,即印刷电路板,是一种重要的电子部件,其工艺流程较为复杂,下面简要介绍PCB的工艺流程:1. 内层处理:这个阶段主要对PCB基板进行裁剪和表面处理。
裁剪是为了将基板裁剪成生产所需的尺寸。
表面处理则包括清洁PCB基板表面,去除表面污染物,为后续的压膜和曝光做准备。
2. 压膜:将干膜贴在PCB基板表层,为后续的图像转移做准备。
3. 曝光:使用曝光设备利用紫外光对覆膜基板进行曝光,从而将基板的图像转移至干膜上。
4. 显影、蚀刻、去膜:将进行曝光以后的基板经过显影、蚀刻、去膜,进而完成内层板的制作。
5. 内检:这个阶段主要是为了检测及维修板子线路。
包括AOI光学扫描和VRS检修。
AOI光学扫描可以将PCB板的图像与已经录入好的良品板的数据做对比,以便发现板子图像上面的缺口、凹陷等不良现象。
VRS检修则是将AOI检测出的不良图像资料传至VRS,由相关人员进行检修。
6. 压合:将多个内层板压合成一张板子。
这个阶段包括棕化和铆合。
棕化可以增加板子和树脂之间的附着力,以及增加铜面的润湿性。
铆合则是将PP 裁成小张及正常尺寸。
7. 外层处理:包括电镀、蚀刻、退膜等步骤。
电镀是为了在铜表面上覆盖一层金属,以增强导电性。
蚀刻则是将不需要的铜部分去除,留下所需的电路。
退膜则是将覆盖在电路上的保护膜去除。
8. 阻焊、字符:在电路板上涂上阻焊剂和字符,以保护电路和标识电路。
9. 成形、检测:将电路板切割成所需形状并进行检测。
检测包括外观检测和功能检测,以确保电路板的品质和性能符合要求。
10. 包装:将合格的电路板进行包装,以便运输和储存。
以上是PCB的工艺流程简介,供您参考,建议查阅PCB相关的书籍或咨询专业人士以获取更全面和准确的信息。
PCB板生产工艺和制作流程详解PCB板(Printed Circuit Board)的生产工艺和制作流程是指将原始的电子元器件和电路图设计转化为实际可使用的电路板的过程。
下面将详细介绍PCB板的生产工艺和制作流程。
一、PCB板的生产工艺:1.原料准备:首先需要准备PCB板的基材,一般使用的是玻璃纤维层压板,也可以使用其他材料如陶瓷、聚合物等。
2.制版:制板是将电路图设计转化为PCB板的关键步骤。
根据设计图纸,通过绘图软件将电路图设计成可打印的制板文件,然后通过光绘或激光打印的方式将电路图转印到铜片上,形成导电图形。
3.起膜:将铜片表面涂上一层光敏脂,并通过紫外线曝光,使脂层在光线照射下固化。
4.蚀刻:使用酸性或碱性溶液将未固化的光敏脂搭配的铜层进行蚀刻,使得只剩下需要的导电线路。
5.清洗:将蚀刻后的PCB板进行清洗,去除残留的光敏脂和蚀刻溶液,确保板面干净。
6.穿孔:在PCB板上钻孔,用于安装元器件和导线的连接。
7.导电:通过电镀的方式在孔内和铜层之间形成一层有电导性的金属,以便进行电路的连接。
8.焊接:将元器件按照设计图纸进行贴片焊接或插件焊接,以实现电路的连接。
9.焊盘喷锡:在焊接区域加工焊盘,并通过喷锡等方式对焊盘进行保护和增强导电性能。
10.硬化:将PCB板进行硬化处理,增加板的机械强度和耐腐蚀性。
11.控制:通过各种检测手段对PCB板进行质量控制,确保制造出的板的质量符合要求。
二、PCB板的制作流程:1.设计和绘制电路图:根据电路的要求和功能,使用电路设计软件绘制电路图。
2.制作基板:选择适合的基板材料,根据电路图设计制作PCB板。
3.制作板模和蚀刻:根据制作的PCB板设计制作模板,然后使用蚀刻液将多余的铜层去除,形成电路图案。
4.钻孔:使用电钻钻孔,以便安装元器件和导线的连接。
5.冲孔和抛锡:使用冲孔机进行孔内镀铜,然后将PCB板进行抛锡处理。
6.贴片和焊接:将元器件贴在焊盘上,并通过焊接的方式进行固定和连接。
PCB生产工艺1. 概述PCB(Printed Circuit Board)是电子产品中最常见的基础组件之一,它通过连接电子元件,实现信号传输和电能转换。
PCB生产工艺是指制造PCB所需的一系列工艺步骤,包括设计、制图、印制、贴装等。
本文将介绍PCB生产的主要工艺步骤及其特点。
2. PCB设计PCB设计是整个生产过程的第一步,它决定了最终PCB的功能和性能。
在设计阶段,需要考虑以下几个方面: - 电路原理图:根据产品需求绘制电路原理图,明确各个元件之间的连接关系。
- 硬件布局:根据产品尺寸和功能要求,在PCB板上布局各个元件和线路,合理利用空间。
- 线路走向:根据信号传输路径和阻抗要求,规划线路走向,减少信号干扰。
- 元件选型:选择适合产品要求的元件,并在设计中考虑其位置和尺寸。
3. 制图制图是将PCB设计转化为实际可生产的文件格式,供后续工艺步骤使用。
制图主要包括以下几个步骤: - 生成Gerber文件:将PCB设计转化为Gerber文件格式,包括底板、层叠、钻孔等信息。
- 生成贴片文件:将PCB设计转化为贴片机可识别的文件格式,包括元件位置、尺寸等信息。
- 生成钻孔文件:将PCB设计转化为钻孔机可识别的文件格式,包括钻孔位置、尺寸等信息。
4. PCB印制PCB印制是指将制图好的PCB板材进行印刷加工的过程。
主要包括以下几个步骤:- 材料准备:选择适合的基板材料,如FR4、铝基板等,并对其进行表面处理。
- 蚀刻:通过光刻技术,在铜箔上涂覆感光胶,然后通过曝光和显影的步骤,形成电路图案。
- 镀铜:在蚀刻后的PCB板上进行镀铜处理,以增加线路导电性和防止氧化。
- 焊盘涂覆:在需要焊接元件的位置涂覆焊盘,以便后续贴装工艺使用。
5. 元件贴装元件贴装是将各个元件精确地焊接到PCB板上的过程,主要包括以下几个步骤: - 贴片:通过贴片机将SMT元件精确地贴装到PCB板上,需要注意元件的方向和位置。
PCB生产机械加工及激光钻孔工艺基础概述:PCB是电子产品中不可缺少的一个组成部分,它起着支持和连接电子元器件的重要作用。
PCB生产过程中的机械加工和激光钻孔工艺是制造高质量PCB的关键环节。
本文将介绍PCB生产机械加工及激光钻孔工艺的基础知识。
一、机械加工工艺:1.切割切割是将大尺寸的PCB板材切割成所需尺寸的小块板材的过程。
常见的切割方法有机械切割和电子切割两种。
机械切割使用刀具来切割板材,电子切割则使用切割机械和电磁场等技术。
2.开槽开槽是制造PCB板材成形的工艺,主要是用于制造中低压电器线路板。
开槽通常使用弧形切割器具来切割板材,以方便电路板在成形过程中的弯曲及折叠。
3.钻孔钻孔是为了将电子元器件的引脚连接至电路板上的导线孔。
常见的钻孔方式有机械钻孔和激光钻孔两种。
机械钻孔使用钻头来加工孔位,激光钻孔则利用激光束直接在板材上打孔。
4.铣削铣削是用来对电路板的表面和内部进行加工的工艺。
它主要用于去除多余的铜箔和增加元器件的焊盘等。
铣削使用铣刀进行加工,通过控制铣削工具的位置和旋转方向来实现所需的加工效果。
二、激光钻孔工艺:激光钻孔是一种高精度、高效率的钻孔方式,它广泛应用于PCB生产中。
激光钻孔工艺主要包括以下几个步骤:1.板材预处理激光钻孔前需要对板材进行预处理,包括表面清洁和涂覆保护层等。
这样可以提高激光钻孔的精度和效果。
2.控制系统设置激光钻孔需要通过控制系统进行编程设置,包括设置孔位的坐标、孔径和孔深等参数。
3.激光钻孔通过激光装置向板材上的孔位照射高能激光束,使板材熔化后挥发,形成孔位。
4.孔位清理清理钻孔后的板材,除去多余的残渣和灰尘。
这一步骤非常重要,可以确保孔位的质量和稳定性。
总结:PCB生产中的机械加工和激光钻孔工艺是制造高质量电路板的重要环节。
机械加工包括切割、开槽、钻孔和铣削等工艺,通过使用相应的设备和工具来实现。
激光钻孔作为一种高精度、高效率的钻孔方式,广泛应用于PCB生产中。
pcb的生产工艺PCB(Printed Circuit Board)是印刷电路板的缩写,是电子产品中不可或缺的一部分,它通过特定的生产工艺来实现电子元器件的布局和连接。
下面将介绍PCB的生产工艺。
首先,PCB的生产工艺包括四个主要的步骤:工程设计、制版、制造和组装。
第一步是工程设计,它是整个生产工艺的基础。
工程设计包括电路设计和PCB版图设计两个部分。
电路设计是根据产品的需求进行的,确定电子元器件的类型和连接方式。
PCB版图设计是将电路设计的结果转化为PCB上的实际布局,包括布线规划、元器件的位置和焊盘的设定等。
第二步是制版,也称为光绘。
制版是将PCB版图设计的结果转化为实际的PCB板。
首先,将PCB版图打印在透明的胶片上,然后与光敏感的涂层板进行接触曝光,再用化学药液进行腐蚀刻蚀,最后得到所需的PCB板。
第三步是制造,也称为PCB的工艺加工。
制造包括打孔、镀铜、蚀刻等步骤。
首先是打孔,将电子元器件的引脚通过机械冲压的方式在PCB板上制造孔洞。
然后是镀铜,通过冶炼等过程将铜层镀在PCB板的孔洞内部和表面,以实现电子元器件和电路的导电功能。
最后是蚀刻,通过化学药液的腐蚀作用,将不需要的铜层蚀去,保留所需的电路连接。
最后一步是组装,将电子元器件安装在PCB板上。
组装分为两种方式:表面贴装技术(SMT)和插件技术(Through-hole)。
SMT是将元器件焊接在PCB板的表面上,通常使用热风炉或者波峰焊进行焊接。
插件技术是将元器件插入PCB 板的孔洞中,然后通过焊锡或者焊盘来固定。
组装完成后,进行测试和质量检查,确保PCB板可以正常工作。
综上所述,PCB的生产工艺是一个复杂的过程,包括工程设计、制版、制造和组装四个主要步骤。
通过这些步骤,可以实现由电路设计到最终产品的转化。
PCB的生产工艺的规范和精确性对于保证电子产品的质量和性能至关重要。
