覆铜板材料介绍

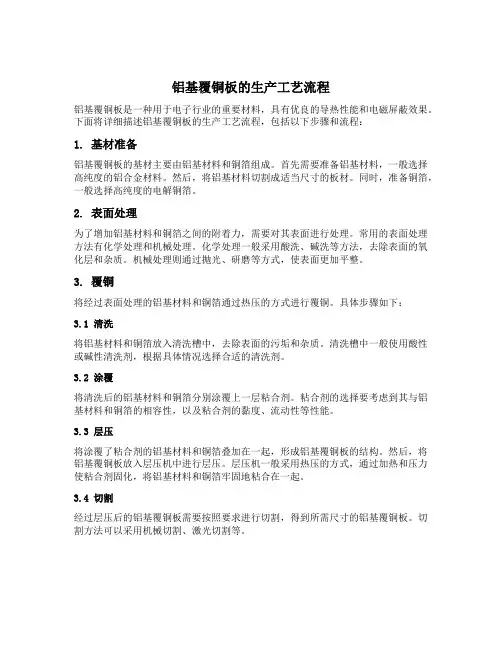

铝基覆铜板的生产工艺流程铝基覆铜板是一种用于电子行业的重要材料，具有优良的导热性能和电磁屏蔽效果。

下面将详细描述铝基覆铜板的生产工艺流程，包括以下步骤和流程：1. 基材准备铝基覆铜板的基材主要由铝基材料和铜箔组成。

首先需要准备铝基材料，一般选择高纯度的铝合金材料。

然后，将铝基材料切割成适当尺寸的板材。

同时，准备铜箔，一般选择高纯度的电解铜箔。

2. 表面处理为了增加铝基材料和铜箔之间的附着力，需要对其表面进行处理。

常用的表面处理方法有化学处理和机械处理。

化学处理一般采用酸洗、碱洗等方法，去除表面的氧化层和杂质。

机械处理则通过抛光、研磨等方式，使表面更加平整。

3. 覆铜将经过表面处理的铝基材料和铜箔通过热压的方式进行覆铜。

具体步骤如下：3.1 清洗将铝基材料和铜箔放入清洗槽中，去除表面的污垢和杂质。

清洗槽中一般使用酸性或碱性清洗剂，根据具体情况选择合适的清洗剂。

3.2 涂覆将清洗后的铝基材料和铜箔分别涂覆上一层粘合剂。

粘合剂的选择要考虑到其与铝基材料和铜箔的相容性，以及粘合剂的黏度、流动性等性能。

3.3 层压将涂覆了粘合剂的铝基材料和铜箔叠加在一起，形成铝基覆铜板的结构。

然后，将铝基覆铜板放入层压机中进行层压。

层压机一般采用热压的方式，通过加热和压力使粘合剂固化，将铝基材料和铜箔牢固地粘合在一起。

3.4 切割经过层压后的铝基覆铜板需要按照要求进行切割，得到所需尺寸的铝基覆铜板。

切割方法可以采用机械切割、激光切割等。

4. 表面处理经过覆铜和切割后的铝基覆铜板需要进行表面处理，以提高其耐腐蚀性和焊接性。

常用的表面处理方法有化学镀锡、化学镀金等。

这些表面处理方法可以提供一层保护性的金属涂层，以防止铝基材料和铜箔的氧化和腐蚀。

5. 检测和包装经过表面处理的铝基覆铜板需要进行质量检测，以确保其符合规定的技术要求。

常用的检测方法包括外观检查、尺寸检测、导热性能测试等。

检测合格后，将铝基覆铜板进行包装，以保护其表面免受污染和损坏。

无胶粘剂型FCCLFPC制造中所用的最基础的挠性材料是挠性覆铜板。

在高性能要求的FPC制造中，近年在基材的选择上，无胶FCCL迅速代替着传统使用的有胶FCCL。

无胶FCCL由于制造工艺法的不同，在性能上也有所差异。

用户往往根据应用的特点，去选择适合的不同工艺法制出FCCL品种。

目前无胶基材主要有以下三种工艺法。

一．涂布法（Casting）涂布法为世界上最早采用并实现工业化制造无胶FCCL的，为使FCCL材料兼备有粘接性、尺寸稳定性，这种制法所用的PI树脂膜层一般是由多种不同特性的PI树脂的复合组成。

它在制作中，首先采用主要对粘接性有贡献的PI树脂，涂布在已经过表面粗化处理的铜箔上，经过加工干燥形成很薄的涂层。

然后在这一涂层上在涂布另外一种（或多种）尺寸稳定性高的PI树脂，它作为内芯层，其厚度要比前面的表面层厚的很多。

最外层再一层粘接性高的PI树脂。

在整个复数涂层加工后，要在干燥箱中再进行高温烘烤处理，以完成涂层树脂的亚胺化。

这样才制成了涂布法的无胶单面FCCL。

若制造双面FCCL，则再在板露树脂层的一面覆上铜箔，进行压制形成的加工可获得。

一般涂布法法制做的无胶FCCL，具有粘接强度优异、耐弯曲性好等高可靠性的特点。

它的导体层厚度是依赖铜箔的供应商所提供铜箔的厚度而确定的。

近年来，已出现了可提供5um以下厚度的电解铜箔，为涂布法的无胶FCCL绝缘层的极薄化创造了条件。

尽管利用涂布工艺法实现FCCL极薄化表面看较容易，但实际在制作中，所制出10um以下厚度绝缘层的FCCL，往往出现绝缘层中的针孔发生率增多，这一质量问题会使板的耐电压的可靠性下降。

为使这种挠性基板材料能保持高耐热性，在用它加工多层板时，其热压形成的工艺是有严格的限定。

用于打印机引线等特殊加工要求所用的FCCL，它的绝缘层要适应化学法蚀刻的加工特性。

在采用非涂布法制造FCCL用的PI中，杜邦公司的Kapton和钟渊化学的Apical的绝缘基膜，在碱性水溶液中很容易进行蚀刻。

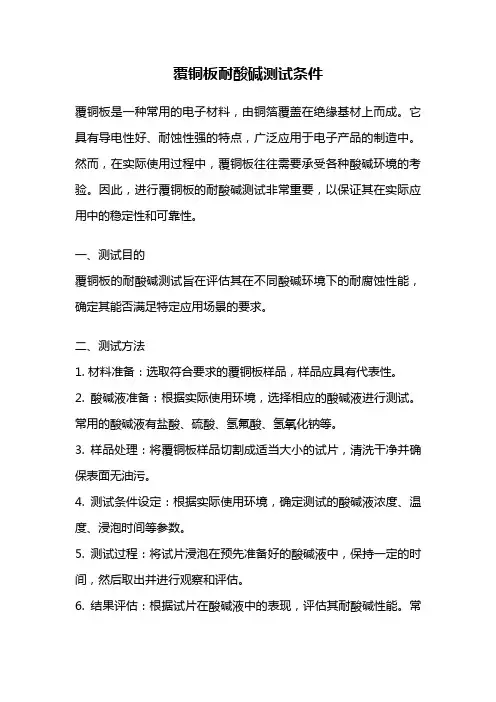

覆铜板耐酸碱测试条件覆铜板是一种常用的电子材料，由铜箔覆盖在绝缘基材上而成。

它具有导电性好、耐蚀性强的特点，广泛应用于电子产品的制造中。

然而，在实际使用过程中，覆铜板往往需要承受各种酸碱环境的考验。

因此，进行覆铜板的耐酸碱测试非常重要，以保证其在实际应用中的稳定性和可靠性。

一、测试目的覆铜板的耐酸碱测试旨在评估其在不同酸碱环境下的耐腐蚀性能，确定其能否满足特定应用场景的要求。

二、测试方法1. 材料准备：选取符合要求的覆铜板样品，样品应具有代表性。

2. 酸碱液准备：根据实际使用环境，选择相应的酸碱液进行测试。

常用的酸碱液有盐酸、硫酸、氢氟酸、氢氧化钠等。

3. 样品处理：将覆铜板样品切割成适当大小的试片，清洗干净并确保表面无油污。

4. 测试条件设定：根据实际使用环境，确定测试的酸碱液浓度、温度、浸泡时间等参数。

5. 测试过程：将试片浸泡在预先准备好的酸碱液中，保持一定的时间，然后取出并进行观察和评估。

6. 结果评估：根据试片在酸碱液中的表现，评估其耐酸碱性能。

常用的评估指标有试片表面的腐蚀程度、变色情况等。

三、测试条件1. 酸碱液浓度：根据实际使用环境确定酸碱液的浓度。

一般来说，浓度越高，试片的腐蚀程度越大。

2. 温度：测试时的温度应与实际使用环境相符。

高温环境下，试片的腐蚀速度通常更快。

3. 浸泡时间：根据实际使用需求确定浸泡时间。

一般来说，浸泡时间越长，试片的腐蚀程度越大。

4. 观察方法：可以使用肉眼观察试片的表面变化，也可以使用显微镜等工具进行更加精细的观察和评估。

四、测试结果分析根据试片在酸碱液中的表现，可以对覆铜板的耐酸碱性能进行评估。

如果试片表面出现明显的腐蚀、变色等现象，则说明覆铜板的耐酸碱性能较差；如果试片表面保持良好的状态，则说明其耐酸碱性能较好。

五、注意事项1. 在进行耐酸碱测试时，要注意保护好自己的安全，避免酸碱液对人体造成伤害。

2. 测试时要严格按照设定的条件进行，以保证测试结果的准确性和可靠性。

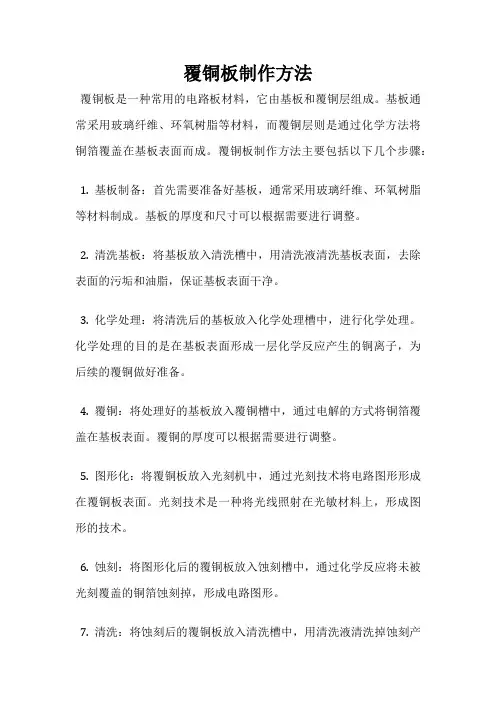

覆铜板制作方法
覆铜板是一种常用的电路板材料，它由基板和覆铜层组成。

基板通常采用玻璃纤维、环氧树脂等材料，而覆铜层则是通过化学方法将铜箔覆盖在基板表面而成。

覆铜板制作方法主要包括以下几个步骤： 1. 基板制备：首先需要准备好基板，通常采用玻璃纤维、环氧树脂等材料制成。

基板的厚度和尺寸可以根据需要进行调整。

2. 清洗基板：将基板放入清洗槽中，用清洗液清洗基板表面，去除表面的污垢和油脂，保证基板表面干净。

3. 化学处理：将清洗后的基板放入化学处理槽中，进行化学处理。

化学处理的目的是在基板表面形成一层化学反应产生的铜离子，为后续的覆铜做好准备。

4. 覆铜：将处理好的基板放入覆铜槽中，通过电解的方式将铜箔覆盖在基板表面。

覆铜的厚度可以根据需要进行调整。

5. 图形化：将覆铜板放入光刻机中，通过光刻技术将电路图形形成在覆铜板表面。

光刻技术是一种将光线照射在光敏材料上，形成图形的技术。

6. 蚀刻：将图形化后的覆铜板放入蚀刻槽中，通过化学反应将未被光刻覆盖的铜箔蚀刻掉，形成电路图形。

7. 清洗：将蚀刻后的覆铜板放入清洗槽中，用清洗液清洗掉蚀刻产
生的残留物，保证电路板表面干净。

8. 钻孔：将清洗后的电路板放入钻孔机中，通过钻孔技术将电路板上需要连接的部分钻孔，形成导电孔。

9. 焊接：将电子元件焊接在电路板上，形成电路。

以上就是覆铜板制作的主要步骤。

在实际制作中，还需要注意一些细节问题，如化学处理时间、覆铜厚度、光刻曝光时间等。

只有严格按照制作流程进行操作，才能制作出高质量的覆铜板。

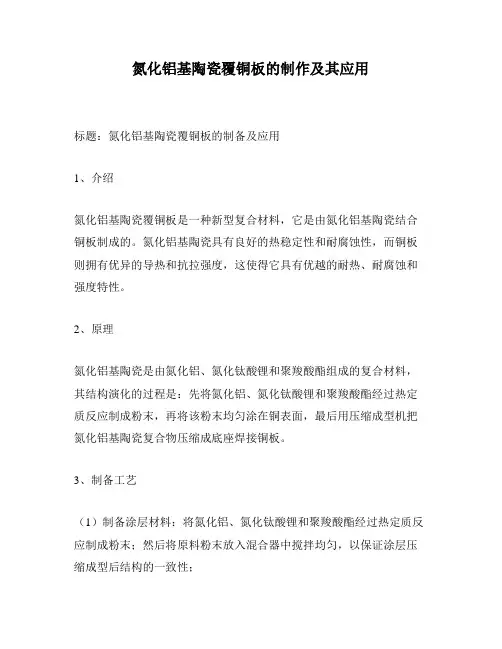

氮化铝基陶瓷覆铜板的制作及其应用
标题：氮化铝基陶瓷覆铜板的制备及应用
1、介绍
氮化铝基陶瓷覆铜板是一种新型复合材料，它是由氮化铝基陶瓷结合铜板制成的。

氮化铝基陶瓷具有良好的热稳定性和耐腐蚀性，而铜板则拥有优异的导热和抗拉强度，这使得它具有优越的耐热、耐腐蚀和强度特性。

2、原理
氮化铝基陶瓷是由氮化铝、氮化钛酸锂和聚羧酸酯组成的复合材料，其结构演化的过程是：先将氮化铝、氮化钛酸锂和聚羧酸酯经过热定质反应制成粉末，再将该粉末均匀涂在铜表面，最后用压缩成型机把氮化铝基陶瓷复合物压缩成底座焊接铜板。

3、制备工艺
（1）制备涂层材料：将氮化铝、氮化钛酸锂和聚羧酸酯经过热定质反应制成粉末；然后将原料粉末放入混合器中搅拌均匀，以保证涂层压缩成型后结构的一致性；
（2）涂层铜表面：通过溅射技术，在铜表面连续涂布氮化铝基陶瓷复合物；
（3）压缩成型制备：将涂布好的氮化铝基陶瓷复合物压缩成底座，然后将铜板焊接在底座上；
（4）烧结过程：将得到的氮化铝基陶瓷覆铜板烧结，以保证氮化铝基陶瓷与铜板之间的高强度结合。

4、应用
氮化铝基陶瓷覆铜板具有良好的热稳定性、耐腐蚀性和强度特性，因此在电气工业、化学过程建筑、电子设备、船舶结构和太阳能板等领域具有广泛的用途。

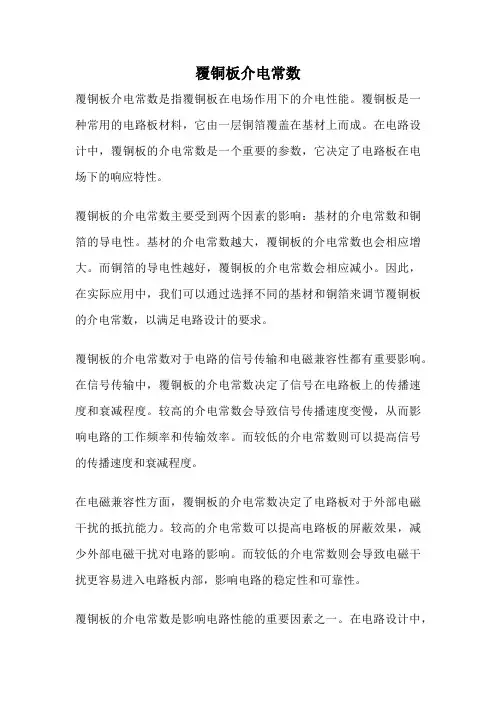

覆铜板介电常数
覆铜板介电常数是指覆铜板在电场作用下的介电性能。

覆铜板是一种常用的电路板材料，它由一层铜箔覆盖在基材上而成。

在电路设计中，覆铜板的介电常数是一个重要的参数，它决定了电路板在电场下的响应特性。

覆铜板的介电常数主要受到两个因素的影响：基材的介电常数和铜箔的导电性。

基材的介电常数越大，覆铜板的介电常数也会相应增大。

而铜箔的导电性越好，覆铜板的介电常数会相应减小。

因此，在实际应用中，我们可以通过选择不同的基材和铜箔来调节覆铜板的介电常数，以满足电路设计的要求。

覆铜板的介电常数对于电路的信号传输和电磁兼容性都有重要影响。

在信号传输中，覆铜板的介电常数决定了信号在电路板上的传播速度和衰减程度。

较高的介电常数会导致信号传播速度变慢，从而影响电路的工作频率和传输效率。

而较低的介电常数则可以提高信号的传播速度和衰减程度。

在电磁兼容性方面，覆铜板的介电常数决定了电路板对于外部电磁干扰的抵抗能力。

较高的介电常数可以提高电路板的屏蔽效果，减少外部电磁干扰对电路的影响。

而较低的介电常数则会导致电磁干扰更容易进入电路板内部，影响电路的稳定性和可靠性。

覆铜板的介电常数是影响电路性能的重要因素之一。

在电路设计中，
我们需要根据具体的需求选择合适的覆铜板材料，以确保电路的信号传输和电磁兼容性达到最佳效果。

通过合理选择基材和铜箔，调节覆铜板的介电常数，可以满足不同电路设计的要求，提高电路的性能和可靠性。

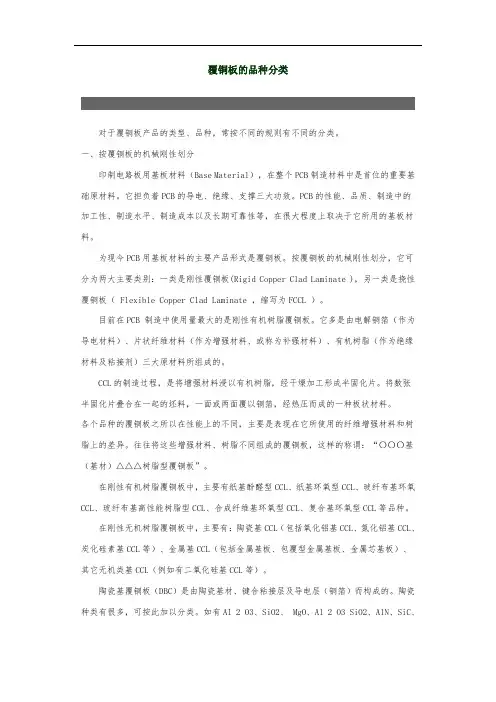

覆铜板的品种分类对于覆铜板产品的类型、品种，常按不同的规则有不同的分类。

一、按覆铜板的机械刚性划分印制电路板用基板材料（Base Material），在整个PCB制造材料中是首位的重要基础原材料。

它担负着PCB的导电、绝缘、支撑三大功效。

PCB的性能、品质、制造中的加工性、制造水平、制造成本以及长期可靠性等，在很大程度上取决于它所用的基板材料。

为现今PCB用基板材料的主要产品形式是覆铜板。

按覆铜板的机械刚性划分，它可分为两大主要类别：一类是刚性覆铜板(Rigid Copper Clad Laminate )，另一类是挠性覆铜板（ Flexible Copper Clad Laminate ，缩写为FCCL ）。

目前在PCB 制造中使用量最大的是刚性有机树脂覆铜板。

它多是由电解铜箔（作为导电材料）、片状纤维材料（作为增强材料、或称为补强材料）、有机树脂（作为绝缘材料及粘接剂）三大原材料所组成的。

CCL的制造过程，是将增强材料浸以有机树脂，经干燥加工形成半固化片。

将数张半固化片叠合在一起的坯料，一面或两面覆以铜箔，经热压而成的一种板状材料。

各个品种的覆铜板之所以在性能上的不同，主要是表现在它所使用的纤维增强材料和树脂上的差异。

往往将这些增强材料、树脂不同组成的覆铜板，这样的称谓：“〇〇〇基（基材）△△△树脂型覆铜板”。

在刚性有机树脂覆铜板中，主要有纸基酚醛型CCL、纸基环氧型CCL、玻纤布基环氧CCL、玻纤布基高性能树脂型CCL、合成纤维基环氧型CCL、复合基环氧型CCL等品种。

在刚性无机树脂覆铜板中，主要有：陶瓷基CCL（包括氧化铝基CCL、氮化铝基CCL、炭化硅素基CCL等）、金属基CCL（包括金属基板、包覆型金属基板、金属芯基板）、其它无机类基CCL（例如有二氧化硅基CCL等）。

陶瓷基覆铜板（DBC）是由陶瓷基材、键合粘接层及导电层（铜箔）而构成的。

陶瓷种类有很多，可按此加以分类。

如有Al 2 O3、SiO2、 MgO、Al 2 O3 SiO2、AlN、SiC、BN、ZnO、BeO、MgOCr2O3等种类的陶瓷片。

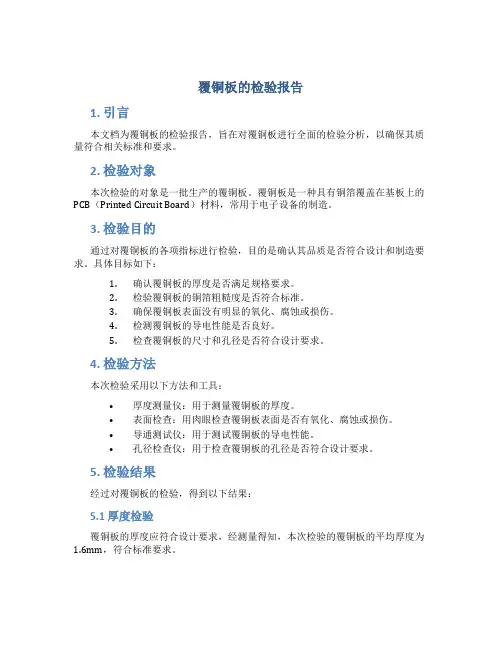

覆铜板的检验报告1. 引言本文档为覆铜板的检验报告，旨在对覆铜板进行全面的检验分析，以确保其质量符合相关标准和要求。

2. 检验对象本次检验的对象是一批生产的覆铜板。

覆铜板是一种具有铜箔覆盖在基板上的PCB（Printed Circuit Board）材料，常用于电子设备的制造。

3. 检验目的通过对覆铜板的各项指标进行检验，目的是确认其品质是否符合设计和制造要求。

具体目标如下：1.确认覆铜板的厚度是否满足规格要求。

2.检验覆铜板的铜箔粗糙度是否符合标准。

3.确保覆铜板表面没有明显的氧化、腐蚀或损伤。

4.检测覆铜板的导电性能是否良好。

5.检查覆铜板的尺寸和孔径是否符合设计要求。

4. 检验方法本次检验采用以下方法和工具：•厚度测量仪：用于测量覆铜板的厚度。

•表面检查：用肉眼检查覆铜板表面是否有氧化、腐蚀或损伤。

•导通测试仪：用于测试覆铜板的导电性能。

•孔径检查仪：用于检查覆铜板的孔径是否符合设计要求。

5. 检验结果经过对覆铜板的检验，得到以下结果：5.1 厚度检验覆铜板的厚度应符合设计要求，经测量得知，本次检验的覆铜板的平均厚度为1.6mm，符合标准要求。

5.2 表面检查通过肉眼检查，未发现覆铜板表面有明显的氧化、腐蚀或损伤现象。

表面光滑、平整，符合要求。

5.3 导通测试使用导通测试仪对覆铜板进行导电性能测试，结果显示所有测试点均导通正常，符合标准。

5.4 孔径检查使用孔径检查仪对覆铜板的孔径进行检查，检测结果显示孔径大小符合设计要求，无明显偏差。

6. 结论根据以上检验结果，本次检验的覆铜板质量符合设计要求和相关标准。

覆铜板的厚度、表面质量、导电性能以及孔径均符合标准要求，可以进行后续的生产和使用。

7. 改进建议经过本次覆铜板检验，未发现任何质量问题或缺陷。

在后续的生产和使用过程中，建议继续保持对覆铜板质量的控制和检验，以确保产品的稳定性和可靠性。

此外，建议进行定期的维护和保养以延长产品的使用寿命。

8. 文档历史日期版本作者描述2021-01-01 1.0 xx 创建文档2021-01-05 1.1 xx 更新结果2021-01-10 1.2 xx 添加改进建议以上是本次覆铜板的检验报告，详细描述了对覆铜板的各项指标进行的检验结果，证明其品质符合相关要求。

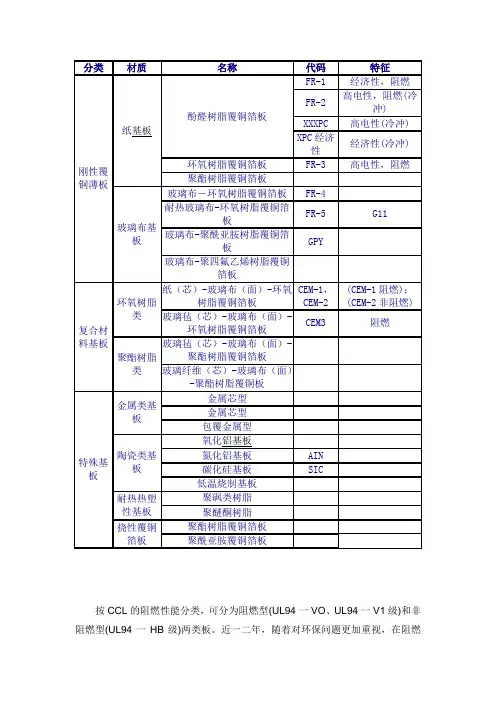

按CCL的阻燃性能分类，可分为阻燃型(UL94一VO、UL94一V1级)和非阻燃型(UL94一HB级)两类板。

近一二年，随着对环保问题更加重视，在阻燃型CCL中又分出一种新型不含溴类物的CCL品种，可称为“绿色型阻燃cCL”。

随着电子产品技术的高速发展，对cCL有更高的性能要求。

因此，从CCL的性能分类，又分为一般性能CCL、低介电常数CCL、高耐热性的CCL(一般板的L 在150℃以上)、低热膨胀系数的CCL(一般用于封装基板上)等类型。

随着电子技术的发展和不断进步，对印制板基板材料不断提出新要求，从而，促进覆铜箔板标准的不断发展。

目前，基板材料的主要标准如下。

①国家标准目前，我国有关基板材料的国家标准有GB／T4721—4722 1992及GB 4723—4725—1992，中国台湾地区的覆铜箔板标准为CNS标准，是以日本JIs标准为蓝本制定的，于1983年发布。

②其他国家标准主要标准有：日本的JIS标准，美国的ASTM、NEMA、MIL、IPc、ANSI、UL标准，英国的Bs标准，德国的DIN、VDE标准，法国的NFC、UTE标准，加拿大的CSA标准，澳大利亚的AS标准，前苏联的FOCT 标准，国际的IEC标准等，详见表印制板常用材料刚性CCL板一、覆铜板（CCL）1、分类刚性CCL分为：纸基板、环纤布基板、复合材料基板、特殊型A、纸基板B、环纤布基板D、特殊型2、基板材料（1）主要生产原材料a、通常使用电子级的无碱玻璃布，常用型号有1080、2116、7826等。

b、浸渍纤维纸c、铜箔按铜箔的制法分类：压延铜箔和电解铜箔铜箔的标准厚度有：18um（HOZ）、35 um（1OZ）和70 um（2OZ）另外现已有12 um（1/3OZ）及高厚度铜箔投放市场（2）纸基板常用的有FR-1、FR-2、FR-3等型号（3）玻璃布基最常用的是FR-4玻纤布基CCL，它的基本配方是以低溴环氧树脂（双酚A型）为主树脂，以双氰胺为环氧固化剂，以多元胺类为促进剂，是目前PCB生产中用量最大的原材料。

覆铜板玻璃化转变温度
一、引言
覆铜板是一种常见的电路板材料，其表面覆盖着一层铜箔，用于制作电子元器件。

而玻璃化转变温度则是指材料从玻璃态转变为固态的温度。

本文将探讨覆铜板的玻璃化转变温度及其影响。

二、覆铜板的玻璃化转变温度
覆铜板的玻璃化转变温度是指其从玻璃态转变为固态的温度。

在这个温度下，覆铜板的分子结构发生变化，从而影响其物理性质。

覆铜板的玻璃化转变温度通常在150℃左右，但具体数值会受到材料成分、制造工艺等因素的影响。

三、玻璃化转变温度的影响
1. 电路板的性能
覆铜板的玻璃化转变温度对其性能有着重要的影响。

在高温下，覆铜板的分子结构发生变化，导致其电学性能发生变化。

因此，在制造电路板时，需要考虑其玻璃化转变温度，以确保其性能稳定。

2. 制造工艺
覆铜板的玻璃化转变温度也会影响其制造工艺。

在制造过程中，需要控制温度，以确保覆铜板的性能稳定。

此外，制造工艺也会影响覆铜板的玻璃化转变温度，因此需要进行精细的工艺控制。

3. 应用领域
覆铜板的玻璃化转变温度也会影响其应用领域。

在高温环境下，覆铜板的性能会发生变化，因此需要选择适合的材料和制造工艺。

例如，在航空航天领域，需要使用高温稳定性能的覆铜板，以确保电子元器件的正常工作。

四、结论
覆铜板的玻璃化转变温度是其性能稳定的重要因素。

在制造和应用过程中，需要考虑其玻璃化转变温度，以确保其性能稳定。

未来，随着科技的不断发展，覆铜板的制造工艺和应用领域也将不断拓展，我们需要不断探索和研究，以满足不同领域的需求。

✧覆铜板材料要求
✧A级材料：卷状黄料(20S以上)、片状要无折痕、尺寸要够、无杂质。

✧B级材料：折痕少、无杂质（20S以上)。

✧C级材料：脱胶严重、无杂质有秒数。

✧D级材料：老化布、无秒、杂质多脏（20S以下）、有较大缺陷。

✧其余：废料，视情况利用。

✧覆铜板配料
✧A级：选用较好A级材料后，面布要秒数高（60S以上），无浮胶颗粒，无杂质，折
痕，内部没有较大花，特别注意次表面搭配，方向一致，尺寸一定，不能参差不齐，布纹根据根据客户要求决定。

✧．A2级：材料有颜色要求，黄色有脱胶，少量折痕（面布要好），材料中夹有两种体
系PP，无杂质，不能分层。

．．．．．
✧A3级：内层材料颜色不太一致.
注明：高温料不能使用覆铜板中。

（S是秒）
✧单面板和绝缘板配置要求
✧单面板：按覆铜板要求做，光面一定要颜色一致。

✧绝缘板：按覆铜板要求做，有特殊要求根据客户要求做。

覆铜板厚度标准
在印刷电路板(PCB)制造过程中，覆铜板是一种常用的材料。

覆铜板是一种两层或多层结构的板材，其中内部层由玻璃纤维和树脂构成，外层则覆盖一层铜箔。

覆铜板起到了保护内部层的作用，同时也为电路提供了导体。

覆铜板的厚度是一个非常重要的参数，它会直接影响到电路板的质量和性能。

因此，国际上采用了一系列标准规定了覆铜板的厚度。

目前，国际上常用的覆铜板厚度标准主要有以下几种：
1. IPC-2152《标准设计规范》
IPC-2152是由国际印刷电路协会(IPC)颁布的一项标准。

该标准规定了电路板中各种参数的设计规范，包括覆铜板的厚度。

具体而言，该标准规定了内层铜箔的厚度范围为0.5-4.0oz，外层铜箔的厚度范围为0.5-6.0oz。

2. JIS C 6481《印制板》
JIS C 6481是日本工业标准，该标准同样规定了电路板中各种参数的规范，包括覆铜板的厚度。

具体而言，该标准规定了内层铜箔的厚度范围为18-105μm，外层铜箔的厚度范围为35-210μm。

3. GB/T 5237《印制板》
GB/T 5237是中国的国家标准，该标准也规定了电路板中各种参数的规范，包括覆铜板的厚度。

具体而言，该标准规定了内层铜箔的厚度范围为18-210μm，外层铜箔的厚度范围为35-210μm。

需要注意的是，不同的标准对于覆铜板厚度的规定可能会有所不
同。

因此，在实际生产中，需要根据具体的标准要求来选择覆铜板的厚度。

同时，覆铜板的厚度还需要与电路板的设计需求相匹配，以保证电路板的质量和性能。

覆铜板可行性研究报告一、研究背景覆铜板是一种用于印制电路板（PCB）制造的基础材料。

它通常由玻璃纤维和铜薄片构成，可以提供电路连接和导电性能。

在电子行业中，PCB被广泛应用于电子设备的制造和组装过程中。

因此，研究覆铜板的可行性对于提高PCB制造效率和质量具有重要意义。

二、目标与意义本研究的目标是评估覆铜板在PCB制造过程中的可行性，并提出相关建议。

通过系统分析和实验研究，可以为电子制造商提供有关是否选择覆铜板、何种类型覆铜板以及如何使用覆铜板的指导。

三、研究方法我们采用实验室测试和文献研究相结合的方法进行研究。

首先，我们对现有的覆铜板材料进行了文献调研，了解其特性和应用范围。

然后，我们选择了一些具有代表性的覆铜板进行实验，测试其机械性能、导电性能和耐腐蚀性。

最后，我们对实验结果进行了统计分析，并结合文献研究的结果，得出了结论和建议。

四、研究结果1.覆铜板的机械性能：我们测试了不同厚度的覆铜板的抗弯强度和拉伸强度。

实验结果表明，覆铜板具有较高的机械强度，可以满足PCB制造过程中的各种力学要求。

2.覆铜板的导电性能：我们测试了不同厚度和铜含量的覆铜板的电阻率和导电性能。

实验结果显示，覆铜板具有良好的导电性能，可以有效传导电流和信号。

3.覆铜板的耐腐蚀性：我们对不同表面处理方式的覆铜板进行了耐腐蚀测试。

结果显示，经过一定处理的覆铜板具有较好的耐腐蚀性能，可以在恶劣环境中长时间使用。

五、结论与建议经过对覆铜板可行性的研究，我们得出以下结论和建议：1.覆铜板是PCB制造过程中的理想材料，具有良好的机械性能、导电性能和耐腐蚀性能。

因此，在PCB制造中应优先考虑使用覆铜板。

2.在选择覆铜板时，应根据具体使用场景和要求来确定合适的厚度和铜含量。

3.在使用覆铜板之前，应对其进行适当的表面处理，以提高其耐腐蚀性能。

4.对于一些特殊应用场景，可以考虑使用特殊处理的覆铜板，如防静电覆铜板、高频覆铜板等。

综上所述，覆铜板在PCB制造中具有良好的可行性。

PCB覆铜板性能特点及其用途PCB是Printed Circuit Board的缩写，又称印刷电路板。

它是一种用于电子元器件连接和支持的基础材料，广泛应用于电子产品中。

PCB覆铜板是印刷电路板的主要构成部分之一，具有以下性能特点：1.导电性：PCB覆铜板使用铜作为导电层，具有优良的导电性能。

铜的导电性能优异，能够确保电流传输的稳定性和可靠性。

2.可靠性：PCB覆铜板通过印刷电路板工艺制造而成，具有很高的可靠性。

它能够承受温度变化、湿度变化和机械应力等因素的影响，并保持稳定的性能。

3.防腐性：铜具有良好的抗氧化和耐腐蚀性能，能够有效防止化学物质对印刷电路板的侵蚀。

通过覆铜板保护，PCB的寿命可以得到延长。

4.可加工性：PCB覆铜板具有良好的可加工性，可以根据需要进行孔加工、线路铺设和焊接等工艺。

这使得PCB可以适应各种电子产品的设计需求。

5.热散性：覆铜板能够提高电子元件和印刷电路板的热散性能。

铜具有良好的导热性，可以快速将元件产生的热量传导到周围环境中，从而保持电子元件的温度稳定。

1.电子通信领域：PCB覆铜板广泛应用于手机、通信基站、网络设备等电子通信产品中。

作为电子设备的核心部件，覆铜板保证了电子信号的传输和处理的稳定性和可靠性。

2.计算机领域：PCB覆铜板用于制造计算机主板、显卡、内存条等相关设备。

覆铜板能够支持复杂的电路连接，满足计算机设备对电路处理能力的需求。

3.消费电子领域：PCB覆铜板被应用于各种消费电子产品，如电视机、音响、数码相机等。

覆铜板能够提供稳定的电路连接，保证了消费电子产品的性能和功能。

4.汽车电子领域：PCB覆铜板应用于汽车电子系统，如发动机控制模块、车载娱乐系统等。

覆铜板能够承受汽车工作环境的振动、温度变化等条件，确保电子系统的稳定性和可靠性。

5.工业控制领域：PCB覆铜板广泛应用于工业自动化控制系统中，如PLC（可编程逻辑控制器）、变频器等。

覆铜板可以支持复杂的控制电路，满足工业控制系统对电路处理能力的要求。

覆铜板的制作原理嗨，小伙伴们！今天咱们来唠唠覆铜板这个超有趣的东西是咋做出来的。

覆铜板呢，简单说就是在一块基板上覆盖上铜箔。

那这个基板呀，就像是房子的地基一样重要。

它一般是由绝缘材料做成的，像什么酚醛树脂啊、环氧树脂之类的。

这些材料有个很棒的特点，就是能很好地把电隔离开来，不让电流到处乱跑，规规矩矩地在该走的线路上走。

咱先来说说这个基板的制作。

想象一下，就像做蛋糕一样，把那些树脂材料和一些添加剂混合在一起。

这些添加剂就像是蛋糕里的小配料，可能是为了让这个“蛋糕”更结实，或者是让它在加工的时候更容易成型。

然后呢，把这个混合好的材料通过加热、加压的方式，让它变成一块平整的板子。

这个过程就有点像把蛋糕面糊放进烤箱，然后压一压，让它变成我们想要的形状。

接下来就是覆铜的环节啦。

铜箔就像是给这个基板穿上的一件漂亮衣服。

铜箔是很薄很薄的哦，就像一张超级薄的铜纸。

把这个铜箔贴到基板上可不是随随便便就可以的呢。

这得用到一种特殊的工艺，有点像给手机贴膜，但是要复杂得多啦。

要保证铜箔和基板紧紧地贴在一起，中间不能有气泡，不然就会影响到后面的使用。

这就需要在一定的温度和压力下，让铜箔和基板亲密接触，就像两个好朋友紧紧地拥抱在一起。

在覆铜板的制作过程中，还有一个很关键的步骤就是处理铜箔的表面。

铜箔的表面要是不处理好，就像人的脸没洗干净一样，会影响到它和其他电子元件的连接。

这个时候呢，就会用到一些化学的方法，把铜箔表面的一些杂质去掉，让它变得干干净净、平平整整的。

这就好比给铜箔做了一个超级精致的美容，让它以最好的状态去迎接后面的工作。

你可能会想，为啥要这么费劲做覆铜板呢？这是因为在电子设备里，覆铜板就像是一个大舞台。

各种电子元件就像演员一样，在这个舞台上表演。

而覆铜板上的铜线路就是演员们的通道，电流就像是演员们的交通工具，通过这些线路在各个元件之间跑来跑去，这样电子设备才能正常工作。

比如说咱们的手机，要是没有覆铜板，那些密密麻麻的电路就没办法好好地安排，手机也就不能那么小巧又强大啦。
