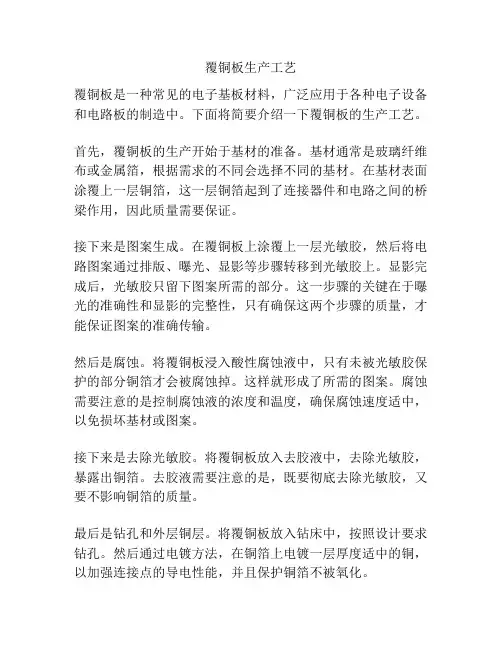

覆铜板生产工艺覆铜板是一种常见的电子基板材料，广泛应用于各种电子设备和电路板的制造中。

下面将简要介绍一下覆铜板的生产工艺。

首先，覆铜板的生产开始于基材的准备。

基材通常是玻璃纤维布或金属箔，根据需求的不同会选择不同的基材。

在基材表面涂覆上一层铜箔，这一层铜箔起到了连接器件和电路之间的桥梁作用，因此质量需要保证。

接下来是图案生成。

在覆铜板上涂覆上一层光敏胶，然后将电路图案通过排版、曝光、显影等步骤转移到光敏胶上。

显影完成后，光敏胶只留下图案所需的部分。

这一步骤的关键在于曝光的准确性和显影的完整性，只有确保这两个步骤的质量，才能保证图案的准确传输。

然后是腐蚀。

将覆铜板浸入酸性腐蚀液中，只有未被光敏胶保护的部分铜箔才会被腐蚀掉。

这样就形成了所需的图案。

腐蚀需要注意的是控制腐蚀液的浓度和温度，确保腐蚀速度适中，以免损坏基材或图案。

接下来是去除光敏胶。

将覆铜板放入去胶液中，去除光敏胶，暴露出铜箔。

去胶液需要注意的是，既要彻底去除光敏胶，又要不影响铜箔的质量。

最后是钻孔和外层铜层。

将覆铜板放入钻床中，按照设计要求钻孔。

然后通过电镀方法，在铜箔上电镀一层厚度适中的铜，以加强连接点的导电性能，并且保护铜箔不被氧化。

至此，覆铜板的生产工艺基本完成。

但是需要特别注意的是，每一步骤都需要严格的质量控制，以确保最终产品的质量和可靠性。

覆铜板生产中常见的问题包括图案传输失真、腐蚀不完全、去胶不彻底等等，需要通过工艺改进和生产控制来避免这些问题的发生。

总结起来，覆铜板生产工艺包括基材准备、图案生成、腐蚀、去胶、钻孔和外层铜层等步骤。

每个步骤都需要控制好质量，确保生产出高质量的覆铜板产品。

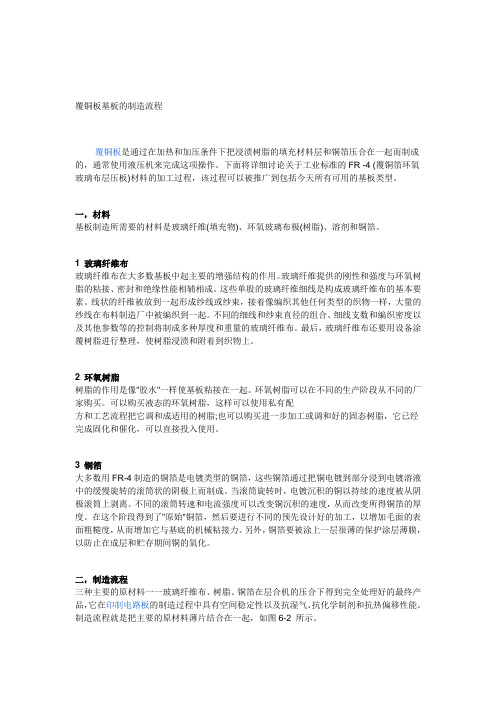

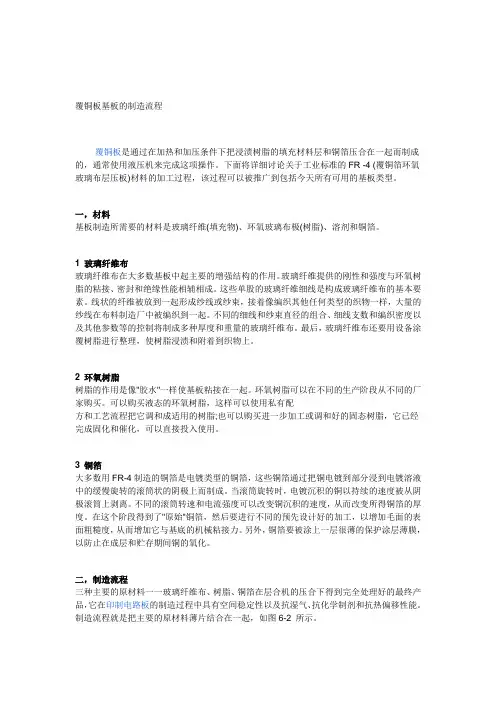

覆铜板基板的制造流程覆铜板是通过在加热和加压条件下把浸渍树脂的填充材料层和铜箔压合在一起而制成的，通常使用液压机来完成这项操作。

下面将详细讨论关于工业标准的FR -4 (覆铜箔环氧玻璃布层压板)材料的加工过程，该过程可以被推广到包括今天所有可用的基板类型。

一，材料基板制造所需要的材料是玻璃纤维(填充物)、环氧玻璃布极(树脂)、溶剂和铜箔。

1 玻璃纤维布玻璃纤维布在大多数基板中起主要的增强结构的作用。

玻璃纤维提供的刚性和强度与环氧树脂的粘接、密封和绝缘性能相辅相成。

这些单股的玻璃纤维细线是构成玻璃纤维布的基本要素。

线状的纤维被放到一起形成纱线或纱束，接着像编织其他任何类型的织物一样，大量的纱线在布料制造厂中被编织到一起。

不同的细线和纱束直径的组合、细线支数和编织密度以及其他参数等的控制将制成多种厚度和重量的玻璃纤维布。

最后，玻璃纤维布还要用设备涂覆树脂进行整理，使树脂浸渍和附着到织物上。

2 环氧树脂树脂的作用是像"胶水"一样使基板粘接在一起。

环氧树脂可以在不同的生产阶段从不同的厂家购买。

可以购买液态的环氧树脂，这样可以使用私有配方和工艺流程把它调和成适用的树脂;也可以购买进一步加工或调和好的固态树脂，它已经完成固化和催化，可以直接投入使用。

3 铜箔大多数用FR-4制造的铜箔是电镀类型的铜箔，这些铜箔通过把铜电镀到部分浸到电镀溶液中的缓慢旋转的滚筒状的阴极上而制成。

当滚筒旋转时，电镀沉积的铜以持续的速度被从阴极滚筒上剥离。

不同的滚筒转速和电流强度可以改变铜沉积的速度，从而改变所得铜箔的厚度。

在这个阶段得到了"原始"铜箔，然后要进行不同的预先设计好的加工，以增加毛面的表面粗糙度，从而增加它与基底的机械粘接力。

另外，铜箔要被涂上一层很薄的保护涂层薄膜，以防止在成层和贮存期间铜的氧化。

二，制造流程三种主要的原材料一一玻璃纤维布、树脂、铜箔在层合机的压合下得到完全处理好的最终产品，它在印制电路板的制造过程中具有空间稳定性以及抗湿气、抗化学制剂和抗热偏移性能。

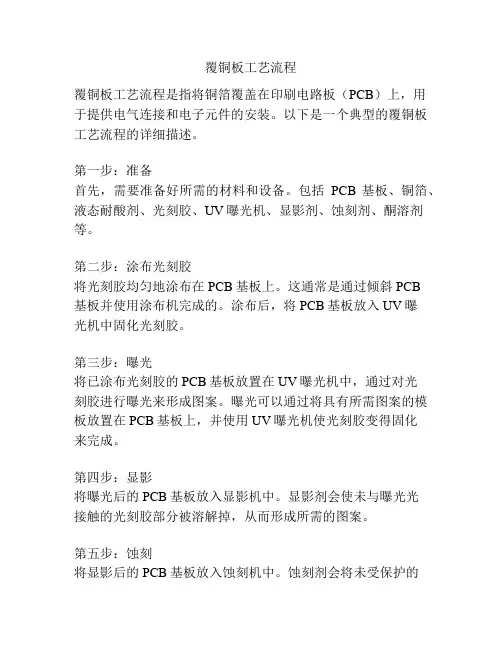

覆铜板工艺流程覆铜板工艺流程是指将铜箔覆盖在印刷电路板（PCB）上，用于提供电气连接和电子元件的安装。

以下是一个典型的覆铜板工艺流程的详细描述。

第一步：准备首先，需要准备好所需的材料和设备。

包括PCB基板、铜箔、液态耐酸剂、光刻胶、UV曝光机、显影剂、蚀刻剂、酮溶剂等。

第二步：涂布光刻胶将光刻胶均匀地涂布在PCB基板上。

这通常是通过倾斜PCB基板并使用涂布机完成的。

涂布后，将PCB基板放入UV曝光机中固化光刻胶。

第三步：曝光将已涂布光刻胶的PCB基板放置在UV曝光机中，通过对光刻胶进行曝光来形成图案。

曝光可以通过将具有所需图案的模板放置在PCB基板上，并使用UV曝光机使光刻胶变得固化来完成。

第四步：显影将曝光后的PCB基板放入显影机中。

显影剂会使未与曝光光接触的光刻胶部分被溶解掉，从而形成所需的图案。

第五步：蚀刻将显影后的PCB基板放入蚀刻机中。

蚀刻剂会将未受保护的铜箔部分溶解掉。

只有被光刻胶保护的铜箔会留在PCB基板上形成电路。

第六步：去除光刻胶将蚀刻后的PCB基板放入酮溶剂中，用于去除光刻胶。

这使得电路上的铜箔裸露出来。

第七步：涂覆焊膏将焊膏均匀地涂覆在PCB基板的制作电路的焊盘上。

焊膏通常由导电粒子和流动剂组成，用于电子元件的连接。

第八步：检查和修复进行视觉检查，确保电路板上没有任何问题。

如果发现问题，可以用投影仪或显微镜进行修复。

第九步：贴装元件将电子元件逐一安装到焊膏上。

这通常通过自动化设备完成，例如贴片机。

第十步：热风焊接将已安装元件的PCB基板放入热风炉中。

热风炉会加热焊膏，使其融化并与电子元件连接。

第十一步：清洗使用溶剂或超声波清洗机清洗已完成的PCB板，以去除焊膏残留物和其他污垢。

第十二步：测试进行电气和功能测试，确保PCB板正常工作。

最后，所有步骤完成后，覆铜板的PCB板就制作完成了。

它可以用于各种电子设备，如电脑、手机、电视等。

覆铜板工艺流程中的每一步都需要严格控制和精确操作，以确保产生高质量的PCB板。

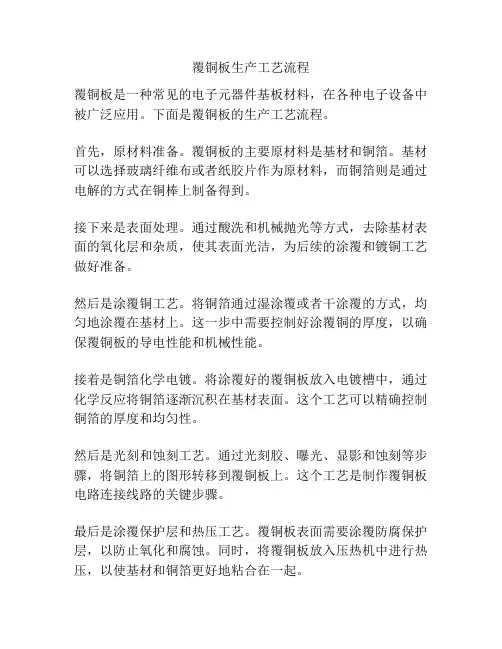

覆铜板生产工艺流程
覆铜板是一种常见的电子元器件基板材料，在各种电子设备中被广泛应用。

下面是覆铜板的生产工艺流程。

首先，原材料准备。

覆铜板的主要原材料是基材和铜箔。

基材可以选择玻璃纤维布或者纸胶片作为原材料，而铜箔则是通过电解的方式在铜棒上制备得到。

接下来是表面处理。

通过酸洗和机械抛光等方式，去除基材表面的氧化层和杂质，使其表面光洁，为后续的涂覆和镀铜工艺做好准备。

然后是涂覆铜工艺。

将铜箔通过湿涂覆或者干涂覆的方式，均匀地涂覆在基材上。

这一步中需要控制好涂覆铜的厚度，以确保覆铜板的导电性能和机械性能。

接着是铜箔化学电镀。

将涂覆好的覆铜板放入电镀槽中，通过化学反应将铜箔逐渐沉积在基材表面。

这个工艺可以精确控制铜箔的厚度和均匀性。

然后是光刻和蚀刻工艺。

通过光刻胶、曝光、显影和蚀刻等步骤，将铜箔上的图形转移到覆铜板上。

这个工艺是制作覆铜板电路连接线路的关键步骤。

最后是涂覆保护层和热压工艺。

覆铜板表面需要涂覆防腐保护层，以防止氧化和腐蚀。

同时，将覆铜板放入压热机中进行热压，以使基材和铜箔更好地粘合在一起。

以上就是覆铜板的生产工艺流程。

通过以上工艺步骤的完成，最终得到的覆铜板具有良好的导电性能和机械性能，可以广泛应用于电子设备的制造中。

覆铜板半固化片制作工艺流程
1. 基材准备，首先，选择适当的基材，通常使用的是玻璃纤维
布或薄膜作为基材，然后对基材进行清洁和去脏处理，确保基材表
面干净。

2. 铜箔覆盖，将铜箔覆盖在基材上，然后通过加热和压力的方
式将铜箔与基材牢固结合，形成覆铜板。

3. 图形设计，根据产品设计要求，利用CAD软件设计出所需的
电路图形，包括导线、焊盘等。

4. 印刷电路图形，采用光刻工艺，将电路图形转移到覆铜板上，通常是通过光敏感材料和紫外线曝光的方式，然后进行显影、蚀刻
等步骤，将不需要的铜箔蚀去，形成所需的电路图形。

5. 防焊膜覆盖，在需要焊接的位置覆盖防焊膜，以保护电路板
其他部分不被焊接污染。

6. 半固化处理，将印刷好电路的覆铜板进行半固化处理，通常
是采用热压工艺，将覆铜板与半固化片（prepreg）和覆盖膜
（coverlay）一起加热和压力处理，使其形成半固化片。

7. 钻孔，根据设计要求，利用钻床对半固化片进行钻孔处理，形成焊盘和过孔。

8. 最终加工，对半固化片进行最终的加工，包括修边、外形切割、表面处理等。

以上是覆铜板半固化片制作的主要工艺流程，每个步骤都需要严格控制，以确保最终产品的质量和性能符合要求。

希望这些信息能够对你有所帮助。

覆铜板制作过程
覆铜板是一种多功能电子层压复合材料，其制作过程包括以下步骤：
1.准备原材料：包括石油木浆纸或玻纤布等增强材料，以及合成树脂等。

这些原
材料将被用于制造半固化片。

2.制造半固化片：将增强材料浸以各种树脂，然后经烘焙制成半固化片。

3.分切、叠层、覆铜：将制成的半固化片进行分切、叠层，并在其上覆盖一层铜
箔。

4.高温、高压、真空处理：将覆盖有铜箔的半成品经过高温、高压、真空等工艺
处理，使其形成稳定的板状结构，即覆铜板。

在覆铜板的制作过程中，设备设计、选型中的反应釜的蒸发面积（或反应釜的径高比）、真空泵的抽气速率、冷凝器的冷凝面积、冷凝水温度、反应釜夹套的加热及冷却的方式、反应釜的搅拌器效果等，都对合成树脂的性能有着重要的影响。

而对制造中各反应阶段温度、真空度、反应时间的正确、合理控制，也是十分重要的。

此外，覆铜板表面的氧化层需用细砂纸打磨干净，以确保电路板在转印时热转印纸上的碳粉能牢固的印在覆铜板上。

然后，将打印好的电路板裁剪成合适大小，把印有电路板的一面贴在覆铜板上，对齐好后把覆铜板放入热转印机，进行转印。

一般转印2-3次，电路板就能很牢固的转印在覆铜板上。

覆铜板是制造印制电路板（PCB）的重要基础材料，对PCB的性能、可加工性、制造成本、可靠性等指标起着决定性作用。

因此，在制作过程中，需要严格控制各个环节，确保覆铜板的质量。

陶瓷覆铜板生产工艺
陶瓷覆铜板生产工艺主要包括以下几个步骤：
1. 材料准备：选择合适的陶瓷基材和铜箔，并进行切割和研磨处理。

2. 陶瓷基材制备：将陶瓷基材进行烧结或热压处理，以使其具有一定的强度和导热性能。

3. 铜箔处理：将铜箔表面进行清洗和涂覆处理，以提高陶瓷基材和铜箔之间的黏附力。

4. 覆铜板制备：将涂覆了处理剂的铜箔压贴在陶瓷基材上，并通过热压等方式使其与陶瓷基材紧密结合。

5. 精加工：对覆铜板进行修整、打孔、开槽等加工，以满足具体的要求。

6. 检测与检验：对生产的陶瓷覆铜板进行外观检测、导电性能测试等检测，以保证产品质量。

7. 包装与出厂：对合格的陶瓷覆铜板进行包装，并出厂销售。
