覆铜板腐蚀加工全攻略

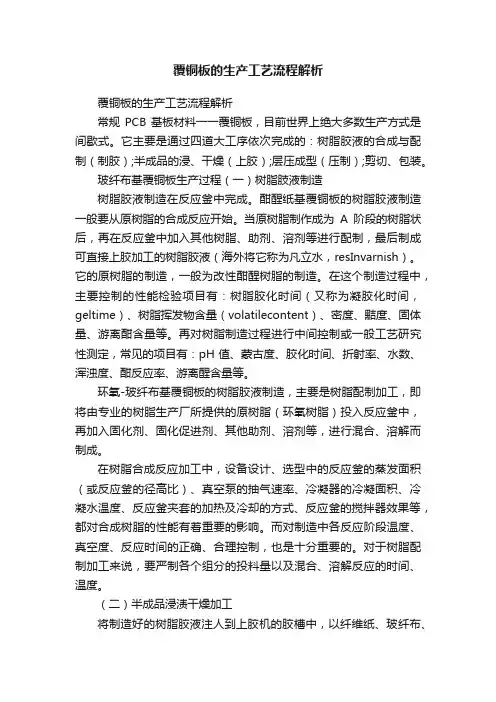

覆铜板的生产工艺流程解析覆铜板的生产工艺流程解析常规PCB基板材料一一覆铜板，目前世界上绝大多数生产方式是间歇式。

它主要是通过四道大工序依次完成的：树脂胶液的合成与配制（制胶）;半成品的浸、干燥（上胶）;层压成型（压制）;剪切、包装。

玻纤布基覆铜板生产过程（一）树脂肢液制造树脂胶液制造在反应釜中完成。

酣醒纸基覆铜板的树脂胶液制造一般要从原树脂的合成反应开始。

当原树脂制作成为A阶段的树脂状后，再在反应釜中加入其他树脂、助剂、溶剂等进行配制，最后制成可直接上胶加工的树脂胶液（海外将它称为凡立水，resInvarnish）。

它的原树脂的制造，一般为改性酣醒树脂的制造。

在这个制造过程中，主要控制的性能检验项目有：树脂胶化时间（又称为凝胶化时间，geltime）、树脂挥发物含量（volatilecontent）、密度、黠度、固体量、游离酣含量等。

再对树脂制造过程进行中间控制或一般工艺研究性测定，常见的项目有：pH值、蒙古度、胶化时间、折射率、水数、浑浊度、酣反应率、游离醒含量等。

环氧-玻纤布基覆铜板的树脂胶液制造，主要是树脂配制加工，即将由专业的树脂生产厂所提供的原树脂（环氧树脂）投入反应釜中，再加入固化剂、固化促进剂、其他助剂、溶剂等，进行混合、溶解而制成。

在树脂合成反应加工中，设备设计、选型中的反应釜的蒸发面积（或反应釜的径高比）、真空泵的抽气速率、冷凝器的冷凝面积、冷凝水温度、反应釜夹套的加热及冷却的方式、反应釜的搅拌器效果等，都对合成树脂的性能有着重要的影响。

而对制造中各反应阶段温度、真空度、反应时间的正确、合理控制，也是十分重要的。

对于树脂配制加工来说，要严制各个组分的投料量以及混合、溶解反应的时间、温度。

（二）半成品浸渍干燥加工将制造好的树脂胶液注人到上胶机的胶槽中，以纤维纸、玻纤布、玻纤纸等为增强基材，进行浸渍树脂胶液，再经上胶机烘箱，在120~180°C的条件下加热干燥，使树脂处于半固化状态（B阶段树脂），且去除溶剂。

铝基覆铜板的生产工艺流程铝基覆铜板是一种用于电子行业的重要材料，具有优良的导热性能和电磁屏蔽效果。

下面将详细描述铝基覆铜板的生产工艺流程，包括以下步骤和流程：1. 基材准备铝基覆铜板的基材主要由铝基材料和铜箔组成。

首先需要准备铝基材料，一般选择高纯度的铝合金材料。

然后，将铝基材料切割成适当尺寸的板材。

同时，准备铜箔，一般选择高纯度的电解铜箔。

2. 表面处理为了增加铝基材料和铜箔之间的附着力，需要对其表面进行处理。

常用的表面处理方法有化学处理和机械处理。

化学处理一般采用酸洗、碱洗等方法，去除表面的氧化层和杂质。

机械处理则通过抛光、研磨等方式，使表面更加平整。

3. 覆铜将经过表面处理的铝基材料和铜箔通过热压的方式进行覆铜。

具体步骤如下：3.1 清洗将铝基材料和铜箔放入清洗槽中，去除表面的污垢和杂质。

清洗槽中一般使用酸性或碱性清洗剂，根据具体情况选择合适的清洗剂。

3.2 涂覆将清洗后的铝基材料和铜箔分别涂覆上一层粘合剂。

粘合剂的选择要考虑到其与铝基材料和铜箔的相容性，以及粘合剂的黏度、流动性等性能。

3.3 层压将涂覆了粘合剂的铝基材料和铜箔叠加在一起，形成铝基覆铜板的结构。

然后，将铝基覆铜板放入层压机中进行层压。

层压机一般采用热压的方式，通过加热和压力使粘合剂固化，将铝基材料和铜箔牢固地粘合在一起。

3.4 切割经过层压后的铝基覆铜板需要按照要求进行切割，得到所需尺寸的铝基覆铜板。

切割方法可以采用机械切割、激光切割等。

4. 表面处理经过覆铜和切割后的铝基覆铜板需要进行表面处理，以提高其耐腐蚀性和焊接性。

常用的表面处理方法有化学镀锡、化学镀金等。

这些表面处理方法可以提供一层保护性的金属涂层，以防止铝基材料和铜箔的氧化和腐蚀。

5. 检测和包装经过表面处理的铝基覆铜板需要进行质量检测，以确保其符合规定的技术要求。

常用的检测方法包括外观检查、尺寸检测、导热性能测试等。

检测合格后，将铝基覆铜板进行包装，以保护其表面免受污染和损坏。

制作腐蚀板的流程及方法1. 将设计好的PCB 图用热转印纸打印出来，然后再将其包裹在覆铜板上（包裹前先把覆铜板上的氧化膜用砂纸打磨干净）先打印PCB 图用热转印纸打印好的PCB 图2. 利用热转印机将刚刚打印好的热转印图转印到覆铜板上。

具体方法：先打开热转印机等待约3分钟使机器的温度升到200 °左右,将由热转印纸包好的覆铜板送进热转印机，让覆铜板在机器中来回反复3遍左右，最后取出覆铜板稍冷却后揭开板子外面的热转印纸，转印结束。

将由热转印纸包裹的覆铜板送进热转印机3. 检查覆铜板上的线路，看是否有断路，短路现象。

如果问题不多, 可用黑色的中性笔将断路的地方连接起来，用小刀将断路的地方划开。

如果问题较多，转印失败，重新转印。

用中性笔对进行添补、修改4. 准备好配制腐蚀液的化学试剂和所需工具。

腐蚀液包含：高浓度的过氧化氢溶液、三氯化铁溶液（该溶液可以用环保腐蚀剂代替）所需工具：一次性筷子、非金属的容器一个，镊子一个。

腐蚀覆铜板所需的化学试剂三氯化铁环保腐蚀剂高浓度的过氧化氢溶液5•将转印好的覆铜板放到过氧化氢液里面，然后往里面加三氯化铁。

腐蚀过程中用筷子轻轻的搅动，期间可以根据需要添加三氯化铁溶液和过氧化氢溶液。

将覆铜板放入腐蚀液中将覆铜板压下，使覆铜面完全与腐蚀液接触适当加入三氯化铁试剂和过氧化氢溶液过氧化氢和三氯化铁刚混合时会产生大量的氯气时刻关注覆铜面的腐蚀情况，腐蚀完后将其取出。

6•将从腐蚀液里拿出来的覆铜板用自来水冲洗干净，然后用砂纸将其上的印刷油墨刷干净。

刷去板上黑色打印碳粉刷净后7.打孔。

根据孔的大小选择不同型号的转头不同型号的转头转头对准焊盘中心打孔完成的效果图注意事项:1. 转印时，将热转印纸弄平整，防止转印过程中转印纸出现皱纹，直接导致转印失败。

2. 把握好腐蚀的时间，腐蚀时间过短会使造成电路板线路短路，腐蚀时间过长会使被碳粉覆盖地方液会被腐蚀，导致路板线路断路。

3. 腐蚀时不要使腐蚀液滴到皮肤，衣服，及其他物体上。

电路板的制作注：在制作PCB板之前，需保证有完整的印版图。

一、蜡纸腐蚀法1、制作敷铜板按照印版图的尺寸裁切敷铜板，使其与实际电路图的大小一致，并使敷铜板保持清洁。

2、将电路印在敷铜板上将蜡纸平铺在钢板上，用笔将印版图按照1：1的比例刻在蜡纸上，将蜡纸上的印版图根据电路板尺寸剪裁，并将其平放在敷铜板上。

用少量油漆与滑石粉调成稀稠合适的材料，用毛刷蘸取印调好的材料，均匀地涂蜡纸上，反复几遍，即可将电路印在印制板上（敷铜板）。

注：可反复使用，适用于少量PCB板制作。

3、腐蚀敷铜板将敷铜板放入三氯化铁液体中腐蚀。

4、清洗印制板将腐蚀好的印制板反复用水清洗。

用香蕉水擦掉油漆，再清洗几次，使印制板清洁，不留腐蚀液。

抹上一层松香溶液待干后钻孔。

二、胶带腐蚀法此法是用预先制好的类似不干胶材料制成的各种符号(点、圆盘等)贴在电路板上。

1、绘制印版图用点表示焊盘，线路用单线表示，保证位置、尺寸准确。

2、制作敷铜板按照印版图的尺寸裁切敷铜板，并使敷铜板铜箔面保持清洁。

3、将印版图印在敷铜板上首先，可用复写纸将印版图复制在敷铜板上，根据所用元器件的实际大小粘贴不同内外径的焊盘（即印刷电路板上用来焊接电子元器件的圆孔）；其次，根据电路中电流的大小决定采用不同宽度的胶带（大电流采用宽胶带，小电流窄胶带即可），按照印版图将胶带粘贴在敷铜板上（代表电路中元器件之间的连线）；用软一点的小锤，如光滑的橡胶、塑料等敲打图贴，使之与铜箔充分粘连。

重点敲击线条转弯处、搭接处。

天冷时，最好用取暖器使表面加温以加强粘连效果。

注：焊盘规格：D373(外径：2.79毫米，内径：0.79毫米)，D266(外径：2.00，内径：0.80)，D237(外径：3.50，内径：1.50)等几种，最好购买纸基材料做的（黑色），塑基（红色）材料尽量不用。

胶带常用规格有0.3、0.9 、1.8、2.3、3.7等几种，单位均为毫米。

4、腐蚀、清洗敷铜板将粘有胶带的敷铜板放入三氯化铁液体中腐蚀。

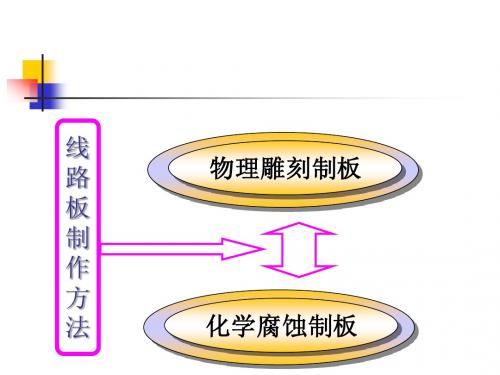

pcb蚀刻工艺流程PCB蚀刻工艺流程是指通过化学腐蚀或机械去除的方法，在铜覆盖的玻璃纤维板上形成电路图案的过程。

下面将介绍一种常见的PCB蚀刻工艺流程。

首先，在设计电路板之前，需要进行电路图的设计和布局。

设计完成后，将电路图转化为Gerber文件，进行打样准备。

第一步是制作底版。

通过根据Gerber文件切割玻璃纤维板，获得一块与电路图大小相近的底板。

然后，在底板上涂覆一层铜箔，将其固定在底板上。

待铜箔固定后，将底板放入氯化铁溶液中，进行边缘蚀刻。

边缘蚀刻的目的是去除多余的铜箔，使底板的尺寸和电路图一致。

第二步是光绘板制作。

将Gerber文件导入到光绘机中，将光绘机的光源和光阻底板对准。

然后，将已经进行了边缘蚀刻的底板放入光绘机中，进行光刻。

光绘机将根据Gerber文件的光阻层信息，用紫外光照射在底板上，形成电路图案。

光刻完成后，将底板放入显影剂中进行显影。

显影剂会将未曝光的光阻层去除，露出铜箔。

第三步是腐蚀。

将显影后的板材放入氯化铁溶液中进行腐蚀。

氯化铁会腐蚀未被光阻保护的铜箔区域，形成电路图案。

腐蚀时间需要根据电路板的要求来控制，一般为几分钟至十几分钟不等。

腐蚀完成后，将板材放入温水中进行冲洗。

第四步是去除光阻。

将已经腐蚀完成的板材放入除光机中进行去除光阻层。

除光机会使用化学液将光阻层去除，露出铜箔。

去除光阻后，将板材进行冲洗和清洗，以去除化学液残留。

最后一步是检验和修整。

对于蚀刻完成的电路板进行外观检查和电气测试。

检查是否有腐蚀不完全或短路等质量问题。

如果发现问题，可以使用修整胶带修复电路。

修整完成后，将电路板进行清洗和干燥，最终得到成品。

以上就是一般的PCB蚀刻工艺流程。

这个工艺流程在PCB制造行业被广泛应用，可以生产出高精度、高可靠性的电路板。

同时，需要注意的是，由于化学腐蚀液和光刻机等设备的使用，操作人员需要具备相关的专业知识和技能，以保证工艺的顺利进行和质量的控制。

覆铜板工艺流程
《覆铜板工艺流程》
覆铜板是电子元件制造中常用的一种材料，其工艺流程包括以下几个步骤：
1. 材料准备：首先需要准备好玻璃纤维布、铜箔、覆盖剂等材料。

玻璃纤维布是覆铜板的基材，铜箔用于覆盖在玻璃纤维布上，而覆盖剂用于保护覆铜板的表面。

2. 切割玻璃纤维布：将玻璃纤维布按照设计要求进行切割，使其大小符合实际需要。

3. 铜箔覆盖：将铜箔覆盖在玻璃纤维布上，通过加热和压力使其与基材粘合在一起。

4. 图形化覆铜板：利用光刻技术，将设计好的图形在覆铜板上形成图案。

然后通过化学蚀刻或机械雕刻的方式将不需要的铜箔部分去除，使得铜箔只残留在需要的位置上。

5. 防护处理：对覆铜板进行表面处理，以防止氧化和污染。

6. 最终检验：检查覆铜板的性能和质量，确保其符合设计要求。

以上便是覆铜板的工艺流程，该流程涉及到多种材料和工艺，需要经过多道工序才能完成最终的产品。

在电子元件制造中，覆铜板的质量和性能对整个产品的稳定性和可靠性有着重要影
响，因此在生产过程中需要严格控制每一个环节，确保产品的质量。

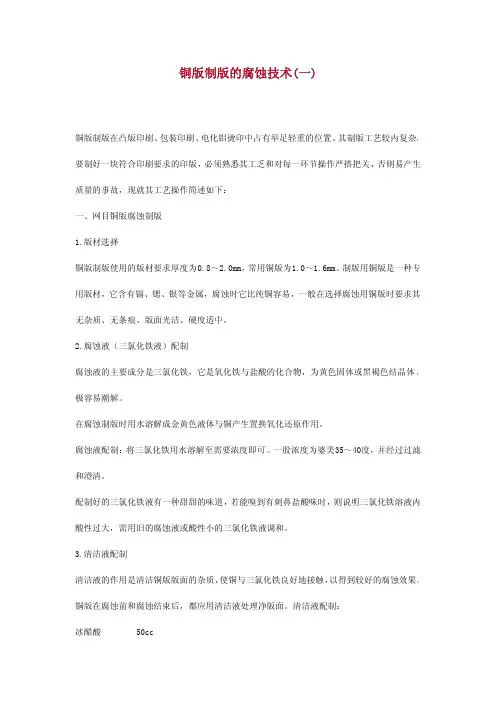

铜版制版的腐蚀技术(一)铜版制版在凸版印刷、包装印刷、电化铝烫印中占有举足轻重的位置。

其制版工艺较内复杂，要制好一块符合印刷要求的印版，必须熟悉其工乏和对每一环节操作严搭把关，否则易产生质量的事故，现就其工艺操作简述如下：一、网目铜版腐蚀制版1.版材选择铜版制版使用的版材要求厚度为0.8～2.0mm，常用铜版为1.0～1.6mm。

制版用铜版是一种专用版材，它含有镉、锶、银等金属，腐蚀时它比纯铜容易，一般在选择腐蚀用铜版时要求其无杂质、无条痕、版面光洁、硬度适中。

2.腐蚀液（三氯化铁液）配制腐蚀液的主要成分是三氯化铁，它是氧化铁与盐酸的化合物，为黄色固体或黑褐色结晶体，极容易潮解。

在腐蚀制版时用水溶解成金黄色液体与铜产生置换氧化还原作用。

腐蚀液配制：将三氯化铁用水溶解至需要浓度即可。

一股浓度为婆美35～40度，并经过过滤和澄清。

配制好的三氯化铁液有一种甜甜的味道，若能嗅到有刺鼻盐酸味时，则说明三氯化铁溶液内酸性过大，需用旧的腐蚀液或酸性小的三氯化铁液调和。

3.清洁液配制清洁液的作用是清洁铜版版面的杂质，使铜与三氯化铁良好地接触，以得到较好的腐蚀效果。

铜版在腐蚀前和腐蚀结束后，都应用清洁液处理净版面。

清洁液配制：冰醋酸50cc食盐150g盐酸25cc水500cc上述各种药品可适当增减，但要注意盐酸不宜太合，以免影响胶膜。

4.晒版晒版是对铜版版面涂布的感光胶膜进行曝光处理，感光胶膜是用动物胶或树脂及其他高分子化合物与重铬酸盐的混合液。

这种感光胶股经曝光后不溶于水，未曝光处则溶于水，这样铜版版面便呈现出符合原稿的线条、网点，再经过加温烘烤变成耐腐珐琅质，而达到凸版制版的要求。

晒版是铜版制版工艺的一个重要工序，它对网目照相的底片要求非常严格，一般要求图像高调部位（高光处）网点透明，要拍摄到3．5～4.5成为宜，晒版后阳图网点在3成以上，图像低调部位（阴暗处）小黑点拍摄到0．5～1成为宜，点子要黑要圆，必须照足细小坚实的反光点，以便版面腐蚀后能显示层次。

覆铜板工艺流程范文1.基板准备：首先选择合适的基板材料，如玻璃纤维、绝缘树脂等，并确保其表面光洁度和平坦度良好。

然后清洗基板表面以去除尘埃、油污和其他污染物。

2.清洁处理：将基板浸入碱性溶液中，去除基板表面的氧化物和油污。

然后用水冲洗基板表面，确保其干净。

3.阻焊涂覆：将阻焊涂料均匀地涂覆在基板表面，以保护电路板并增加其耐热性。

4.UV曝光：将已涂覆阻焊涂料的基板放入曝光机中，利用紫外线曝光将涂料固化。

5.覆铜箔：将铜箔铺在基板上，并用机械加热和压力使其与基板表面充分接触。

然后再用压力机将其压实，确保铜箔与基板紧密连接。

6.酸蚀铜箔：将覆铜板置于蚀刻槽中，使用化学蚀刻液，如氯化亚铜溶液，将无用的铜箔蚀刻掉，留下所需的导线和间隔。

7.阻焊涂覆：在已覆铜箔的电路板表面再次涂覆阻焊涂料，以保护铜箔并增加其耐腐蚀性。

8.UV曝光：将已涂覆阻焊涂料的电路板放入曝光机中，利用紫外线曝光将涂料固化。

9.部件安装：根据电路设计要求，将电子元件焊接到电路板的相应位置上。

这一步一般需要使用焊接设备，如烙铁或回流焊接机。

10.电路板测试：对已焊接好的电路板进行功能测试，确保电路板的质量和性能符合要求。

11.电路板包装：对测试合格的电路板进行清洁处理，并进行包装，以便于运输和存储。

以上即为覆铜板的工艺流程，整个流程包括基板准备、清洁处理、阻焊涂覆、UV曝光、覆铜箔、酸蚀铜箔、阻焊涂覆、UV曝光、部件安装、电路板测试和电路板包装等步骤。

通过这些工艺步骤的处理，可以制作出质量优良的覆铜板，用于制作高质量的电路板。

最新覆铜板工艺流程精品课件一、引言覆铜板是电子工业中常用的一种电路基板材料，其质量直接关系到整个电子设备的性能和可靠性。

因此，了解最新的覆铜板工艺流程对于提高电子产品的品质具有重要意义。

二、覆铜板的生产工艺流程1.原材料准备a.铜箔：选择高纯度、高导电性、低饱和度的铜箔作为基板。

b.各种树脂材料：用于覆盖在铜箔上，形成绝缘层。

2.表面处理a.清洁：通过化学方法或机械方法去除铜箔表面的氧化层和杂质，以提高铜箔与树脂粘附的能力。

b.镀锡：在铜箔表面涂镀一层锡，以改善焊接性能和耐蚀性。

3.图形制作a.光敏感蚀刻：将覆铜板覆盖在预制好的光阻膜上，然后通过光照处理使得光阻膜发生化学反应，形成所需的线路图案。

b.蚀刻：将已经图案化的覆铜板浸入蚀刻液中，去除未被光阻保护的铜箔部分，形成线路。

4.孔加工a.钻孔：使用高速钻头将所需的孔径钻入覆铜板，以便后续的线路连接。

b.冲压：通过模具在覆铜板上进行冲压，形成所需的孔型，以备焊接使用。

5.内层结合a.涂布树脂：将覆铜板叠放在一起，然后在其之间涂布一层树脂粘合剂，形成多层板。

b.压合：将多层板放入高温高压的压合机中，施加压力使得树脂粘合剂熔化，将多层板牢固地结合在一起。

6.外层制作a.加强铜箔：在多层板的外层涂覆一层厚铜箔，以提供良好的焊接性能和导电性能。

b.图案制作：通过光敏感蚀刻和蚀刻工艺，制作出外层铜箔上的线路图案。

7.表面处理a.镀金：将覆铜板表面涂镀一层金，以提高导电性能和耐蚀性。

b.阻焊：将绝缘性很好的涂料涂盖住铜箔线路外露的部分，保护线路不受机械损伤和环境侵蚀。

8.成型加工a.真空塑封：将覆铜板放入真空成型机中，施加热压力使得板材形成所需的形状。

b.冲裁：通过冲裁机或激光切割机将成型后的覆铜板进行修整，得到最终的产品。

三、结论通过学习最新的覆铜板工艺流程，我们了解了该工艺在电子产品制造中的重要性，并展示了其细致而复杂的生产过程。

只有通过严谨的工艺流程，才能生产出品质卓越的覆铜板，从而提高电子设备的性能和可靠性。

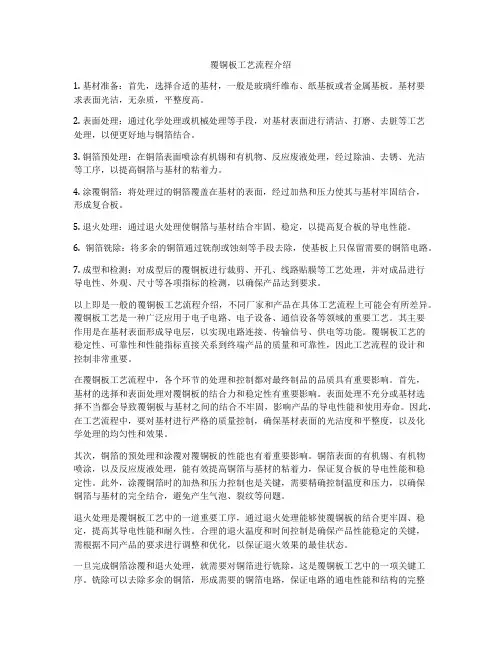

覆铜板工艺流程介绍1. 基材准备：首先，选择合适的基材，一般是玻璃纤维布、纸基板或者金属基板。

基材要求表面光洁，无杂质，平整度高。

2. 表面处理：通过化学处理或机械处理等手段，对基材表面进行清洁、打磨、去脏等工艺处理，以便更好地与铜箔结合。

3. 铜箔预处理：在铜箔表面喷涂有机锡和有机物、反应废液处理，经过除油、去锈、光洁等工序，以提高铜箔与基材的粘着力。

4. 涂覆铜箔：将处理过的铜箔覆盖在基材的表面，经过加热和压力使其与基材牢固结合，形成复合板。

5. 退火处理：通过退火处理使铜箔与基材结合牢固、稳定，以提高复合板的导电性能。

6. 铜箔铣除：将多余的铜箔通过铣削或蚀刻等手段去除，使基板上只保留需要的铜箔电路。

7. 成型和检测：对成型后的覆铜板进行裁剪、开孔、线路贴膜等工艺处理，并对成品进行导电性、外观、尺寸等各项指标的检测，以确保产品达到要求。

以上即是一般的覆铜板工艺流程介绍，不同厂家和产品在具体工艺流程上可能会有所差异。

覆铜板工艺是一种广泛应用于电子电路、电子设备、通信设备等领域的重要工艺。

其主要作用是在基材表面形成导电层，以实现电路连接、传输信号、供电等功能。

覆铜板工艺的稳定性、可靠性和性能指标直接关系到终端产品的质量和可靠性，因此工艺流程的设计和控制非常重要。

在覆铜板工艺流程中，各个环节的处理和控制都对最终制品的品质具有重要影响。

首先，基材的选择和表面处理对覆铜板的结合力和稳定性有重要影响。

表面处理不充分或基材选择不当都会导致覆铜板与基材之间的结合不牢固，影响产品的导电性能和使用寿命。

因此，在工艺流程中，要对基材进行严格的质量控制，确保基材表面的光洁度和平整度，以及化学处理的均匀性和效果。

其次，铜箔的预处理和涂覆对覆铜板的性能也有着重要影响。

铜箔表面的有机锡、有机物喷涂，以及反应废液处理，能有效提高铜箔与基材的粘着力，保证复合板的导电性能和稳定性。

此外，涂覆铜箔时的加热和压力控制也是关键，需要精确控制温度和压力，以确保铜箔与基材的完全结合，避免产生气泡、裂纹等问题。

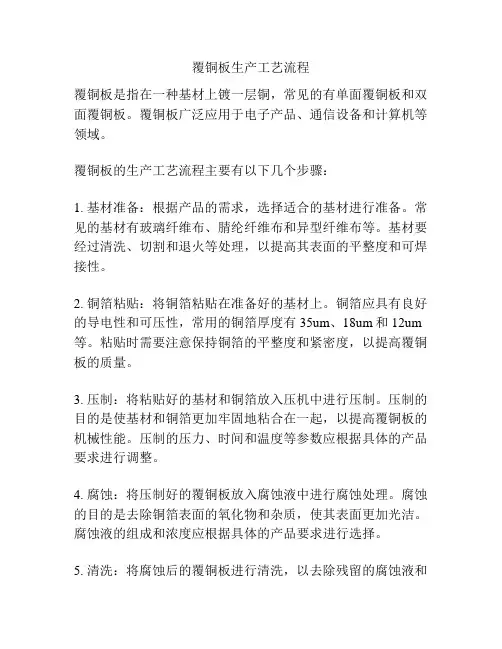

覆铜板生产工艺流程覆铜板是指在一种基材上镀一层铜，常见的有单面覆铜板和双面覆铜板。

覆铜板广泛应用于电子产品、通信设备和计算机等领域。

覆铜板的生产工艺流程主要有以下几个步骤：1. 基材准备：根据产品的需求，选择适合的基材进行准备。

常见的基材有玻璃纤维布、腈纶纤维布和异型纤维布等。

基材要经过清洗、切割和退火等处理，以提高其表面的平整度和可焊接性。

2. 铜箔粘贴：将铜箔粘贴在准备好的基材上。

铜箔应具有良好的导电性和可压性，常用的铜箔厚度有35um、18um和12um 等。

粘贴时需要注意保持铜箔的平整度和紧密度，以提高覆铜板的质量。

3. 压制：将粘贴好的基材和铜箔放入压机中进行压制。

压制的目的是使基材和铜箔更加牢固地粘合在一起，以提高覆铜板的机械性能。

压制的压力、时间和温度等参数应根据具体的产品要求进行调整。

4. 腐蚀：将压制好的覆铜板放入腐蚀液中进行腐蚀处理。

腐蚀的目的是去除铜箔表面的氧化物和杂质，使其表面更加光洁。

腐蚀液的组成和浓度应根据具体的产品要求进行选择。

5. 清洗：将腐蚀后的覆铜板进行清洗，以去除残留的腐蚀液和杂质。

清洗的方法可以采用水冲洗、气体冲洗或化学清洗等。

清洗后的覆铜板应干燥，以免水分对后续工艺的影响。

6. 加工：根据产品的需要，对覆铜板进行各种加工。

常见的加工工艺有电镀、切割和打孔等。

电镀可以提高覆铜板的导电性和耐腐蚀性，切割可以将大块的覆铜板切割成所需的尺寸，打孔可以在覆铜板上形成导线或连接孔。

7. 检测：对加工好的覆铜板进行质量检测。

检测的内容包括铜箔厚度、表面平整度、导电性能和耐腐蚀性等。

合格的覆铜板可以进入下一道工序，不合格的需要进行修复或重新制作。

8. 包装和出货：将检测合格的覆铜板进行包装和标识，按照客户的要求进行出货。

包装应牢固、防潮和防震，以确保产品的质量。

同时，出货前应进行最后一次检查，以确保产品的完整性和准确性。

通过以上的工艺流程，覆铜板的生产过程完成，最终得到的产品具有良好的导电性和耐腐蚀性，可以满足各种电子产品的需求。

覆铜板蚀刻工艺流程及说明下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。

文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!一、前言覆铜板（CCL）是印制电路板（PCB）制造中的关键基础材料。

首先要准备的东西：单面腐蚀铜板，三氯化铁，激光打印机，电熨斗（老式），砂纸，热转印纸，当然还有要腐蚀出的电路图了图1单面腐蚀铜板图2 打磨铜板高纯度三氯化铁 ----腐蚀PCB电路板最佳化学品图3 三氯化铁分析纯级别，制作腐蚀线路板必备品,与水调节比例为(1：4)！高纯度有利于均匀的腐蚀出精细的线路。

电路板腐蚀方法：配一次腐蚀液，一般可以一次腐蚀多块电路板，腐蚀液一般用三氯化铁加水配置而成，三氯化铁为土黄色固体，也易于吸收空气中的水份，所以应密封保存。

用做腐蚀线路板时,与水调节比例为：(1：4)即：500g的三氯化铁约调配2000cc的水，用热水可加快蚀刻速度。

或者用温水（不是热水，以防油漆脱落）可使反应速度快些。

注意三氯化铁具有一定的腐蚀性，最好不要弄在皮肤上和衣服上，很难洗：腐蚀是从边缘开始的，当未覆盖碳粉的铜箔被腐蚀完后应该及时取出电路板，以防碳粉脱落后腐蚀掉有用的线路。

这时用清水冲洗，顺便用细砂纸打磨碳粉。

然后擦干，就露出了闪亮的铜箔，一张印刷电路板就做好了。

为了保存成果，通常会用松香溶液涂一遍打磨好的电路板，既可以助焊，又可以防止氧化。

国标编号 81513CAS号 7705-08-0中文名称三氯化铁英文名称 Ferric trichloride；Ferric chloride别名氯化铁化学式 FeCl3 外观与性状黑棕色结晶，也有薄片状分子量 162.21 水溶液呈棕黄色不溶于革油，易溶于甲醇、乙醇、丙酮、乙醚密度相对密度(水=1)2.90；相对密度(空气=1)5.61 稳定性稳定危险标记 20(酸性腐蚀品) 主要用途用作饮水和废水的处理剂，染料工业的氧化剂和媒染剂，有机合成的催化剂和氧化剂。

危害：一、健康危害侵入途径：吸入、食入、经皮吸收。

健康危害：吸入本品粉尘对整个呼吸道有强烈刺激腐蚀作用，损害粘膜组织，引起化学性肺炎等。

对眼有强烈腐蚀性，重者可导致失明。

皮肤接触可致化学性灼伤。

口服灼伤口腔和消化道，出现剧烈腹痛、呕吐和虚脱。

覆铜板工艺流程介绍第一步：设计电路板图纸。

首先需要根据电路设计要求，使用CAD软件进行电路板的设计和布局。

设计完成后，将电路板图纸输出成Gerber文件。

第二步：制作基材。

选用适当的基材材料，如玻璃纤维布或者环氧树脂板，然后根据电路板图纸裁剪成对应尺寸的基材。

第三步：化学处理基材。

将基材在碱性溶液中进行清洗和蚀刻处理，以去除表面污垢和铜层氧化物，同时增加铜层的粗糙度，以便于铜箔的附着和电镀。

第四步：覆铜箔。

在基材表面通过热压的方式将覆铜箔与基材粘合，形成基材的铜箔覆盖层。

这一步旨在提高电路板的导电性能和机械强度。

第五步：光绘图形。

将Gerber文件应用于光绘设备上，利用光阻膜覆盖整个电路板表面，并在特定部位通过光刻技术曝光形成电路板的图形图案。

第六步：蚀刻图形。

将光刻后的电路板在化学蚀刻液中进行蚀刻处理，去除未被光刻保护的铜箔，形成所需的导线和焊盘等图形。

第七步：去除光阻。

最后，使用化学溶剂去除剩余的光阻膜，暴露出完整的铜导线和焊盘。

通过以上的工艺流程，可以制备出具有良好导电性能和机械强度的覆铜板，为电路板的制造提供了重要的工艺支持。

覆铜板工艺是电路板制造中至关重要的一环，其质量和性能直接影响着电路板的稳定性和可靠性。

下面我们继续介绍一些覆铜板的工艺流程和相关技术细节。

第八步：电镀。

在蚀刻完毕后的铜导线和焊盘上进行化学镀铜，以增加其导电能力和增加厚度。

第九步：防腐处理。

通过喷涂或浸润的方式，将覆铜板进行防腐蚀处理，以增加其使用寿命和抗氧化能力。

第十步：表面处理。

铜箔覆盖的表面进行打磨和喷涂等方法，以提高其表面平整度和外观质量。

第十一步：检测。

通过X射线检测、针孔检测、显微镜检验等一系列的严格检测手段，确保覆铜板的质量符合要求。

第十二步：包装出货。

合格的覆铜板进行包装，统一计量，标记相关信息，然后安全出货。

在覆铜板的制造过程中，铜箔的厚度和性能是十分重要的一环。

一般来说，铜箔的厚度有不同的规格，比如1oz，2oz，3oz等，这些表示每平方英尺的铜箔重量。

铝基ptfe覆铜板机加工工艺
铝基PTFE覆铜板是一种具有良好绝缘性、耐高温、耐腐蚀和耐磨损性能的材料，广泛应用于电子、通信、航空航天等领域。

为了满足不同用途的需求，需要对铝基PTFE覆铜板进行机加工。

铝基PTFE覆铜板机加工的工艺包括以下几个方面：
1.材料准备：选择合适的铝基PTFE覆铜板材料，并按照图纸要求进行裁剪和抛光处理。

2.数控加工：采用数控加工设备进行铣削、钻孔、车削等精密加工，确保产品的精度和质量。

3.表面处理：通过化学蚀刻、喷砂、阳极氧化等工艺，对铝基PTFE覆铜板表面进行处理，增加产品的美观度和耐腐蚀性能。

4.组装和检验：根据要求进行组装，进行检验并修正缺陷，确保产品达到要求。

以上是铝基PTFE覆铜板机加工的基本工艺流程，需要根据具体要求进行调整和改进，以满足不同行业的需求。

同时，也需要注意加工过程中的安全问题，避免发生意外事故。

- 1 -。

刻蚀覆铜板化学方程式|如何成功蚀刻铜板刻蚀覆铜板是电子制造中非常常见的一种工艺过程。

本文将为您详细介绍刻蚀覆铜板的化学方程式和操作步骤，希望能对您在实际操作中有所帮助。

一、刻蚀覆铜板的化学方程式
刻蚀覆铜板的常用化学方程式为：2Cu+H2SO4+2H2O2= CuSO4+2H2O。

在这个方程式中，Cu代表铜，H2SO4代表硫酸，H2O2代表双氧水，CuSO4代表硫酸铜，在刻蚀过程中，双氧水将铜溶解为离子
Cu2+，而硫酸铜则充当催化剂的作用，促进反应的进行。

二、刻蚀覆铜板的步骤
1.准备覆铜板：在制造过程中，需要先准备好覆铜板。

这个过程主要是将铜箔和玻璃纤维等粘贴在一起，制成覆铜板。

2.暴露图案：将需要刻蚀的图案暴露在覆铜板上。

这个过程中需要用到光敏材料。

3.制作蚀刻模板：根据暴露的图案，绘制出一张蚀刻模板。

4.刻蚀：将覆铜板放入刻蚀槽中，将蚀刻模板覆盖在上面。

制作好的腐蚀液在蚀刻槽中产生，将不需要的部分进行刻划，使其形成需要的图案。

5.清洗：在刻蚀完毕后，用水冲洗覆铜板，将蚀刻液冲洗干净。

6.保持：最后，用干燥器将覆铜板烘干。

完成刻蚀覆铜板的制作过程。

刻蚀覆铜板作为电子制造中的常见工艺过程，其操作难度较高，需要多次实验才能掌握。

希望本文的化学方程式与操作步骤的介绍对您有所帮助。
