大工19秋《电源技术》大作业题目及要求 答案

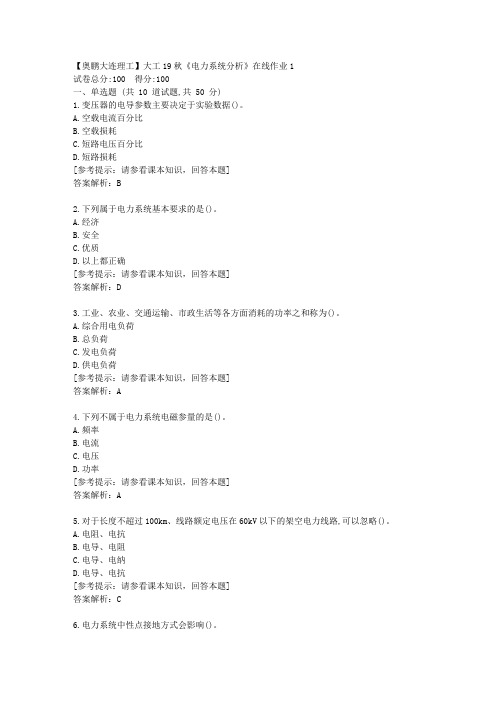

【奥鹏大连理工】大工19秋《电力系统分析》在线作业1
试卷总分:100 得分:100
一、单选题 (共 10 道试题,共 50 分)
1.变压器的电导参数主要决定于实验数据()。

A.空载电流百分比
B.空载损耗
C.短路电压百分比
D.短路损耗
[参考提示：请参看课本知识，回答本题]
答案解析：B
2.下列属于电力系统基本要求的是()。

A.经济
B.安全
C.优质
D.以上都正确
[参考提示：请参看课本知识，回答本题]
答案解析：D
3.工业、农业、交通运输、市政生活等各方面消耗的功率之和称为()。

A.综合用电负荷
B.总负荷
C.发电负荷
D.供电负荷
[参考提示：请参看课本知识，回答本题]
答案解析：A
4.下列不属于电力系统电磁参量的是()。

A.频率
B.电流
C.电压
D.功率
[参考提示：请参看课本知识，回答本题]
答案解析：A
5.对于长度不超过100km、线路额定电压在60kV以下的架空电力线路,可以忽略()。

A.电阻、电抗
B.电导、电阻
C.电导、电纳
D.电导、电抗
[参考提示：请参看课本知识，回答本题]
答案解析：C
6.电力系统中性点接地方式会影响()。

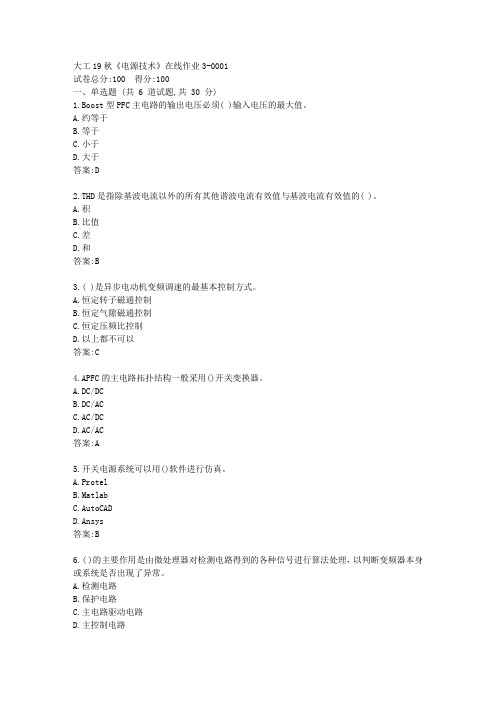

大工19秋《电源技术》在线作业3-0001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.Boost型PFC主电路的输出电压必须( )输入电压的最大值。

A.约等于
B.等于
C.小于
D.大于
答案:D
2.THD是指除基波电流以外的所有其他谐波电流有效值与基波电流有效值的( )。

A.积
B.比值
C.差
D.和
答案:B
3.( )是异步电动机变频调速的最基本控制方式。

A.恒定转子磁通控制
B.恒定气隙磁通控制
C.恒定压频比控制
D.以上都不可以
答案:C
4.APFC的主电路拓扑结构一般采用()开关变换器。

A.DC/DC
B.DC/AC
C.AC/DC
D.AC/AC
答案:A
5.开关电源系统可以用()软件进行仿真。

A.Protel
B.Matlab
C.AutoCAD
D.Ansys
答案:B
6.( )的主要作用是由微处理器对检测电路得到的各种信号进行算法处理，以判断变频器本身或系统是否出现了异常。

A.检测电路
B.保护电路
C.主电路驱动电路
D.主控制电路。

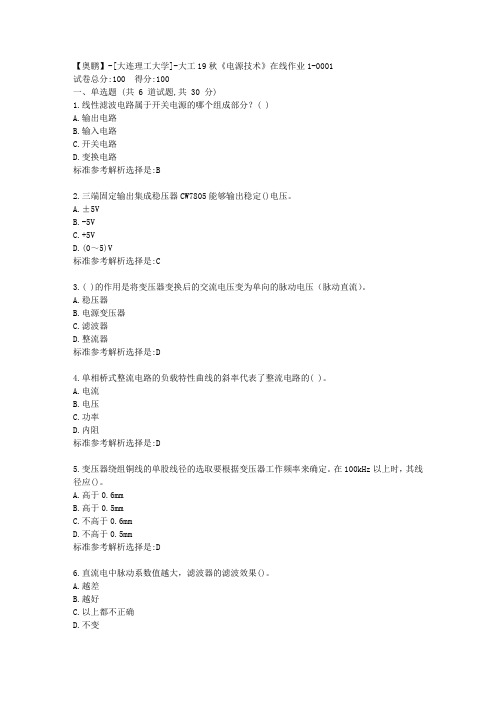

【奥鹏】-[大连理工大学]-大工19秋《电源技术》在线作业1-0001
试卷总分:100 得分:100
一、单选题 (共 6 道试题,共 30 分)
1.线性滤波电路属于开关电源的哪个组成部分？( )
A.输出电路
B.输入电路
C.开关电路
D.变换电路
标准参考解析选择是:B
2.三端固定输出集成稳压器CW7805能够输出稳定()电压。

A.±5V
B.-5V
C.+5V
D.(0～5)V
标准参考解析选择是:C
3.( )的作用是将变压器变换后的交流电压变为单向的脉动电压（脉动直流）。

A.稳压器
B.电源变压器
C.滤波器
D.整流器
标准参考解析选择是:D
4.单相桥式整流电路的负载特性曲线的斜率代表了整流电路的( )。

A.电流
B.电压
C.功率
D.内阻
标准参考解析选择是:D
5.变压器绕组铜线的单股线径的选取要根据变压器工作频率来确定。

在100kHz以上时，其线径应()。

A.高于0.6mm
B.高于0.5mm
C.不高于0.6mm
D.不高于0.5mm
标准参考解析选择是:D
6.直流电中脉动系数值越大，滤波器的滤波效果()。

A.越差
B.越好
C.以上都不正确
D.不变。

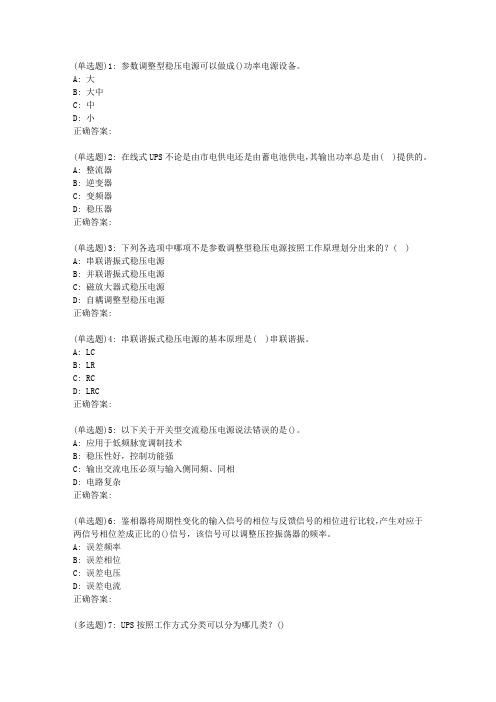

(单选题)1: 参数调整型稳压电源可以做成()功率电源设备。

A: 大B: 大中C: 中D: 小正确答案:(单选题)2: 在线式UPS不论是由市电供电还是由蓄电池供电，其输出功率总是由( )提供的。

A: 整流器B: 逆变器C: 变频器D: 稳压器正确答案:(单选题)3: 下列各选项中哪项不是参数调整型稳压电源按照工作原理划分出来的？( )A: 串联谐振式稳压电源B: 并联谐振式稳压电源C: 磁放大器式稳压电源D: 自耦调整型稳压电源正确答案:(单选题)4: 串联谐振式稳压电源的基本原理是( )串联谐振。

A: LCB: LRC: RCD: LRC正确答案:(单选题)5: 以下关于开关型交流稳压电源说法错误的是()。

A: 应用于低频脉宽调制技术B: 稳压性好，控制功能强C: 输出交流电压必须与输入侧同频、同相D: 电路复杂正确答案:(单选题)6: 鉴相器将周期性变化的输入信号的相位与反馈信号的相位进行比较，产生对应于两信号相位差成正比的()信号，该信号可以调整压控振荡器的频率。

A: 误差频率B: 误差相位C: 误差电压D: 误差电流正确答案:(多选题)7: UPS按照工作方式分类可以分为哪几类？()B: 在线互动式C: 离线式D: 在线式正确答案:(多选题)8: 下列哪些是UPS的主要技术指标？( )A: 额定输出功率B: 切换时间C: 最大输出功率D: 输出频率稳定度正确答案:(多选题)9: 净化型稳压电源适用于哪些场合？( )A: 对抗干扰功能要求较低的单位B: 对抗干扰功能要求较高的单位C: 适宜在城市应用D: 适宜在农村应用正确答案:(多选题)10: 采用滞环比较方式的电流跟踪型PWM逆变电路具有下列哪些特点？( )A: 硬件电路简单B: 硬件电路复杂C: 实时控制D: 延时控制正确答案:(多选题)11: 自动调压型交流稳压电源有哪几类？()A: 单相输入单相输出B: 单相输入三相输出C: 三相输入三相输出D: 三相输入单相输出正确答案:(多选题)12: 为了提高输出电压的稳压精度、改善输出波形，UPS往往采用下列哪几项电路？( )A: 电流闭环控制电路B: 电压闭环控制电路C: 波形闭环控制电路D: 以上都没有正确答案:(判断题)13: 利用电子式静态转换开关可以对负载实现转换时间为零的不间断供电。

大连理工大学电源技术大作业姓名：袁伟学号：190019128677学习中心青岛博川经济专修学院学习中心题目五：大中型UPS逆变器分析总则：围绕大中型UPS逆变器，介绍其工作原理及其电路，并简述其在实际中的应用。

撰写要求：一、大中型UPS逆变器的工作原理在市电发生故障、异常时，很可能会对正在用电的用户造成数据损坏、硬件故障、编写程序的缺失等一系列问题。

不间断电源UPS 的出现使这个问题得到了解决，从此负载设备的供电质量上升到了一个新的台阶。

为了方便使用，UPS 被安置于市电电网与负载之间。

当市电电网发生故障异常甚至断电时，在电网与负载之间的不间断电源可以起着继续维持负载运行的作用。

在电力电技术子及相关产业不断发展时，大到航天飞机、超级计算机这些与国家战略方针息息相关的产业，小到笔记本电脑，医疗器械，开关等人民生活必需品，UPS 可谓无处不在，而这也显示了互联网时代人们对数据存储，程序设计可靠性的逐渐重视。

UPS 的种类多种多样，按照不同功率划分课划分为大、中、小三类；按照输入输出方式划分单进单出、三进三出等；还有早期的UPS 采用的是柴油机转换电能，不需要功率器件，这种UPS 是动态UPS，而采用功率器件连续向负载负载供电的UPS 称为动态UPS，动态UPS 和静态UPS 是按照UPS 的工作原理划分。

在线式UPS 的两条输出通道分别是交流旁路输出通道和AC/DC、DC/AC变换的输出通道。

交流旁路通道在UPS 未开机时是处于闭合状态。

在UPS 开机后，微处理器立即开始初始化操作程序，然后在线式UPS 进入软起动状态，接着在线式UPS 的逆变器开始正常工作，UPS 电源向负载供电。

(1)在市电对负载正常供电的情况下，在市电电压经过功率因数校正环节后，一方面为逆变器供电，由于逆变器逆变输出的波行是不平滑的，所以还需要经过LC 低通滤波转换为平滑的正弦波交流电提供给负载使用；另一方面，市电会经过充电器处理，之后对蓄电池充电，让电池处于饱和状态，以备不时之需。

大连理工大学电源技术大作业姓名：学号：学习中心：现代电源技术发展综述摘要：进入20世纪以来，电力电子技术经过了跨越式发展，已然发展成为一门完整的、自成体系的高科技技术。

电源技术属于电力电子技术范畴。

电力电子技术的发展带动了电源技术的发展，而电源技术的发展又有效地促进了电源产业的发展。

迄今为止，电源已成为非常重要的基础科技和产业，并广泛应用于各行业。

其未来的发展趋势为高频、高效、低压、大电流化和多元化。

本文阐述了现代电源技术电力电子的发展和未来电源技术的发展趋势以及开关电源的发展及应用。

关键词：电力电子技术；稳压；开关电源引言随着电力电子技术的发展，特别是微电子技术的发展，电器设备的种类越来越多，任何电器设备都离不开电源，电源正发挥着举足轻重的作用，同时随着电源应用的普及，以及科学技术的进步，特别是一些先进的仪器对电源提出了更新、更高的要求，使原来的电路技术特别是整流技术的效率大大下降而不再适用。

因此，必须采用新的器件，研究新的电路。

近几年来，随着微电子技术不断改进和发展，开关电源技术也有了突破性的发展，开关电源以其独有的体积小、重量轻、效率高、输出形式多样化等特点，已被应用到与电有关的各个领域。

另外，开关电源技术的应用成熟，使许多电子产品小型化和微型化变为可能。

所以开关电源不仅成为各种电子设备的心脏，而且也成为了各种电子设备安全可靠运行的关键。

一、现代电源技术的发展概况现代电源技术的发展方向，是从以低频技术为主的传统电源技术，向以高频技术为主的现代电源技术方向转变。

电源技术始于上世纪的四十年代末五十年代初的硅整流器件，其发展先后经历了整流器时代、逆变器时代和变频器时代，并促进了电源技术在许多新领域的应用。

八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高电压和大电流于一身的功率半导体复合器件，表明传统电源技术已经进入现代电源时代。

（一）整流器时代大功率的工业用电由工频（50Hz）交流发电机提供，但是大约20%——40%的电能是以直流形式消费的，其中最典型的是电解、牵引和直流传动三大领域。

大工19秋《电源技术》在线作业2-0001
试卷总分:100 得分:100
一、单选题(共6 道试题,共30 分)
1.以下关于平均电流控制方式说法错误的是()。

A.能抑制开关噪声
B.控制电路复杂
C.工作频率变化
D.工作在电感电流连续状态
答案:C
2.在线式UPS多采用( )。

A.单相桥式逆变电路
B.单相桥式整流电路
C.三相桥式逆变电路
D.三相桥式整流电路
答案:A
3.( )是所有影响量均保持恒定，仅由电压源变化所引起的输出电压变化的效应。

A.负载效应
B.源电压范围
C.源电压效应
D.源功率因数
答案:C
4.PWM整流器实际上是一个交直流可控的()象限运行的变流装置。

A.四
B.二
C.三
D.一
答案:A
5.大型UPS广泛采用( )整流电路。

A.单相桥式半控
B.单相桥式全控
C.三相桥式半控
D.三相桥式全控
答案:D
6.开关型交流稳压电源中是通过改变()来达到调压的目的。

A.开关导通时间
B.开关周期
C.开关关断时间
D.占空比
答案:D
二、多选题(共6 道试题,共30 分)
7.下列哪些是UPS的主要技术指标？( )。

大连理工大学智慧树知到“电力系统自动化技术”《电源技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.开关型稳压电源可以解决线性稳压电源功耗较大的缺点。

()A.正确B.错误2.下列哪些是开关电源的主体部分?()A.输入电路B.变换电路C.控制电路D.输出电路3.()是异步电动机变频调速的最基本控制方式。

A.恒定气隙磁通控制B.恒定压频比控制C.恒定转子磁通控制D.以上都不可以4.在线式UPS不论是由市电供电还是由蓄电池供电，其输出功率总是由()提供的。

A.整流器B.逆变器C.变频器D.稳压器5.光电耦合器不适合应用于开关电源中。

()A.错误B.正确6.可再生能源用逆变器应用要求正确的是()。

A.要求可以独立运行B.不要求可以独立运行C.要求可以并网运行D.不要求可以并网运行7.交流电动机有下列哪些调速方式?()A.变极调速B.改变电动机转差率调速C.变频调速D.以上都不正确8.电压跟踪器控制英文缩写为DCM控制。

()A.错误B.正确9.由于晶闸管允许过电流能力强，所以常常用于()容量变频器。

A.大B.大中C.中D.小10.按变频器主电路的结构形式，变频器可以分为()。

A.交—直—交变频器B.交—交变频器C.电压型变频器D.电流型变频器11.下列关于变频器的控制电路的说法中，正确的是()。

A.可以产生基极驱动信号B.其包括对电流、电压、电动机速度进行检测的信号检测电路C.其包括为变频器和电动机提供保护的保护电路D.其包括对外接口电路和对数字操作盒的控制电路12.三相桥式PWM型逆变电路的输出线电压PWM波由哪几种电平构成?()A.±3UdB.±2UdC.±UdD.013.下列关于稳压二极管和二极管的区别说法正确的是()。

A.二极管一般在正向电压下工作B.二极管一般在反向击穿状态下工作C.稳压二极管一般在正向电压下工作D.稳压二极管一般在反向击穿状态下工作14.在线式UPS多采用()。

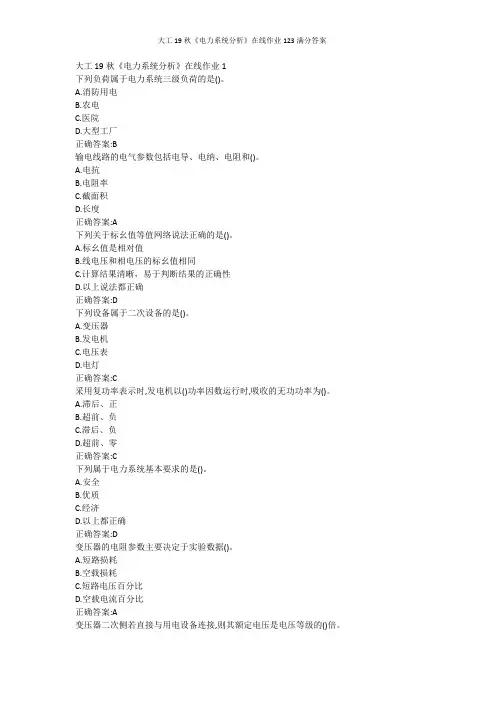

大工19秋《电力系统分析》在线作业1下列负荷属于电力系统三级负荷的是()。

A.消防用电B.农电C.医院D.大型工厂正确答案:B输电线路的电气参数包括电导、电纳、电阻和()。

A.电抗B.电阻率C.截面积D.长度正确答案:A下列关于标幺值等值网络说法正确的是()。

A.标幺值是相对值B.线电压和相电压的标幺值相同C.计算结果清晰，易于判断结果的正确性D.以上说法都正确正确答案:D下列设备属于二次设备的是()。

A.变压器B.发电机C.电压表D.电灯正确答案:C采用复功率表示时,发电机以()功率因数运行时,吸收的无功功率为()。

A.滞后、正B.超前、负C.滞后、负D.超前、零正确答案:C下列属于电力系统基本要求的是()。

A.安全B.优质C.经济D.以上都正确正确答案:D变压器的电阻参数主要决定于实验数据()。

A.短路损耗B.空载损耗C.短路电压百分比D.空载电流百分比正确答案:A变压器二次侧若直接与用电设备连接,则其额定电压是电压等级的()倍。

B.1.0C.0.95D.0.9正确答案:A线路电压为110~220kV,架空电力线路长度100~300km,电缆电力线路长度不超过100km的电力线路,可视为()。

A.短电力线路B.中等电力线路C.长电力线路D.超长电力线路正确答案:B电力系统中性点接地方式会影响()。

A.绝缘水平B.供电可靠性C.系统稳定D.以上选项都正确正确答案:D电力系统的中性点指三角形接线的变压器或发电机的中性点。

T.对F.错正确答案:B输电时,沿线路的电压降落一般为5%。

T.对F.错正确答案:B衡量电力系统的规模和大小,通常用总装机容量、年发电量、最大负荷和最高电压等级等基本参数来描述。

T.对F.错正确答案:A同一元件在稳态和暂态时数学公式是不相同的。

T.对F.错正确答案:B在电力系统中,如果负荷为感性,则其无功功率大于零。

T.对F.错正确答案:A线路设计时,由于晴天不允许线路发生电晕,因此一般架空线路的电导为零。

大连理工大学电源技术大作业姓名：学号：功率因数校正（PFC）技术的研究随着减小谐波标准的广泛应用，更多的电源设计结合了功率因数校正(PFC)功能。

设计人员面对着实现适当的PFC段，并同时满足其它高效能标准的要求及客户预期成本的艰巨任务。

许多新型PFC拓扑和元件选择的涌现，有助设计人员优化其特定应用要求的设计。

1 IC UC3854的内部结构及工作原理功率因数是衡量电器设备性能的一项重要指标。

功率因数低的电器设备，不仅不利于电网传输功率的充分利用，而且往往这些电器设备的输入电流谐波含量较高，实践证明，较高的谐波会沿输电线路产生传导干扰和辐射干扰，影响其它用电设备的安全经济运行。

如对发电机和变压器产生附加功率损耗，对继电器、自动保护装置、电子计算机及通讯设备产生干扰而造成误动作或计算误差。

因此。

防止和减小电流谐波对电网的污染，抑制电磁干扰，已成为全球性普遍关注的问题。

国际电工委与之相关的电磁兼容法规对电器设备的各次谐波都做出了限制性的要求，世界各国尤其是发达国家已开始实施这一标准。

1.1功率因数校正基本原理功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因数可以衡量电力被有效利用的程度，当功率因数值越大，代表其电力利用率越高。

开关电源供应器上的功率因数校正器的运作原理是去控制调整交流电电流输入的时间与波型，使其与直流电电压波型尽可能一致，让功率因数趋近于。

这对于电力需求量大到某一个水准的电子设备而言是很重要的, 否则电力设备系统消耗的电力可能超出其规格，极可能干扰铜系统的其它电子设备。

PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。
