大连理工大学奥鹏大工20春《电源技术》在线作业1-试题标准答案

大工19春《电力电子技术》在线作业3软开关电路根据软开关技术发展的历程，可以分成几类电路，下列哪项不属于其发展分类？（）A.整流电路B.准谐振电路C.零开关PWM电路D.零转换PWM电路正确答案:A（）是最早出现的软开关电路。

A.准谐振电路B.零开关PWM电路C.零转换PWM电路D.以上都不正确正确答案:A直流电动机可逆电力拖动系统能够在（）个象限运行。

A.1B.2C.3D.4正确答案:D下列选项中不是交流电力控制电路的控制方法的是？（）A.改变电压值B.改变电流值C.不改变频率D.改变频率正确答案:D下列哪个选项与其他三项不是同一概念？（）A.直接变频电路B.交交直接变频电路C.周波变流器D.交流变频电路?正确答案:D下列不属于单相交-交变频电路的输入输出特性的是（）。

A.输出上限频率B.输出功率因数C.输出电压谐波D.输入电流谐波正确答案:BUPS广泛应用于下列哪些场合中？（）A.银行B.交通C.医疗设备D.工厂自动化机器正确答案:ABCD斩波电路应用于下列哪些选项下，负载会出现反电动势？（）A.用于电子电路的供电电源B.用于拖动直流电动机C.用于带蓄电池负载D.以上均不是正确答案:BC下列属于基本斩波电路的是（）。

A.降压斩波电路B.升压斩波电路C.升降压斩波电路D.Cuk斩波电路正确答案:ABCD下列哪些属于UPS按照工作原理的分类？（）A.后备式B.在线式C.离线式D.在线互动式正确答案:ABD下列各项交流电力电子开关的说法，正确的是（）。

A.需要控制电路的平均输入功率B.要有明确的控制周期C.要根据实际需要控制电路的接通D.要根据实际需要控制电路的断开正确答案:CD下列哪些电路的变压器中流过的是直流脉动电流？（）A.半桥电路B.全桥电路C.反激电路D.正激电路正确答案:CD移相全桥电路同硬开关全桥电路相比，增加了辅助开关等元件。

A.错误B.正确正确答案:A超级电容储能系统的核心部件是交直流变换器。

大连理工大学电源技术大作业姓名：学号：学习中心：大工19秋季《电源技术》大作业及要求题目三：升压斩波电路分析总则：围绕升压斩波电路，介绍其工作原理、主要参数及对应计算方法，并简述其在实际中的应用。

撰写要求：（1）介绍基本斩波电路的分类。

（2）介绍升压斩波电路的工作原理、主要参数及对应计算方法。

（3）简述升压斩波电路在实际中的应用。

（4）学习心得（为区分离线作业是否独立完成，请写些自己对该题目相关的想法或者学习心得，学习心得严禁抄袭！）作业具体要求：1. 封面格式封面名称：大连理工大学电源技术大作业，字体为宋体加黑，字号为小一；姓名、学号、学习中心等字体为宋体，字号为小三号。

2. 文件名大作业上交时文件名写法为：[姓名学号学习中心]（如：戴卫东101410013979浙江台州奥鹏学习中心[1]VIP）；以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业（注意命名），点提交即可。

如下图所示。

截止时间：2020年X月X日前。

3. 正文格式作业正文内容统一采用宋体，字号为小四，字数在2000字以上。

注意：作业应该独立完成，不准抄袭其他网站或者请人代做，如有雷同作业，成绩以零分计。

引用他人文章的内容，需在文中标注编号，文章最后写出相应的参考文献。

引用内容不得超过全文的20%。

鼓励大家对本地区的相关政策制定及实施情况进行调查了解，给出相关数据，进而有针对性的提出自己的看法。

升压斩波电路分析一、介绍基本斩波电路的分类。

随着电力电子技术的迅速发展，高压开关稳压电源已广泛用于计算机、通信、工业加工和航空航天等领域。

所有的电力设备都需要良好稳定的供电，而外部提供的能源大多为交流，电源设备担负着把交流电源转换为电子设备所需的各种类别直流任务。

但有时所供的直流电压不符合设备需要，仍需变换，称为DC/DC 变换。

直流斩波电路作为直流电变成另一种固定电压的DC-DC变换器，在直流传动系统.、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用。

(单选题)1: 下列哪项是半控制器件？( )
A: 快速恢复二极管
B: 晶闸管
C: MOSFET
D: IGBT
正确答案: B
(单选题)2: 普通二极管的反向击穿电压一般在( )V以上。

A: 30
B: 40
C: 50
D: 60
正确答案: B
(单选题)3: ()是功率半导体器件的特点。

A: 大电流
B: 小电流
C: 大功率
D: 小功率
正确答案: C
(单选题)4: 硬开关技术的开关频率一般在( )Hz以下。

A: 50k
B: 50
C: 350k
D: 350
正确答案: C
(单选题)5: 以下不属于软开关电路分类的是()。

A: 准谐振电路
B: 零开关PWM电路
C: 全桥型电路
D: 零转换PWM电路
正确答案: C
(单选题)6: 以下不属于开关电源外部噪声的是()。

A: 共模噪声
B: 差模噪声
C: 开关管的电流尖峰谐波
D: 外部电磁辐射
正确答案: C
(多选题)7: 升压斩波电路能使输出电压高于电源电压的原因有哪些？( ) A: L可使输出电压保持稳定。

大连理工大学电源技术大作业姓名：袁伟学号：190019128677学习中心青岛博川经济专修学院学习中心题目五：大中型UPS逆变器分析总则：围绕大中型UPS逆变器，介绍其工作原理及其电路，并简述其在实际中的应用。

撰写要求：一、大中型UPS逆变器的工作原理在市电发生故障、异常时，很可能会对正在用电的用户造成数据损坏、硬件故障、编写程序的缺失等一系列问题。

不间断电源UPS 的出现使这个问题得到了解决，从此负载设备的供电质量上升到了一个新的台阶。

为了方便使用，UPS 被安置于市电电网与负载之间。

当市电电网发生故障异常甚至断电时，在电网与负载之间的不间断电源可以起着继续维持负载运行的作用。

在电力电技术子及相关产业不断发展时，大到航天飞机、超级计算机这些与国家战略方针息息相关的产业，小到笔记本电脑，医疗器械，开关等人民生活必需品，UPS 可谓无处不在，而这也显示了互联网时代人们对数据存储，程序设计可靠性的逐渐重视。

UPS 的种类多种多样，按照不同功率划分课划分为大、中、小三类；按照输入输出方式划分单进单出、三进三出等；还有早期的UPS 采用的是柴油机转换电能，不需要功率器件，这种UPS 是动态UPS，而采用功率器件连续向负载负载供电的UPS 称为动态UPS，动态UPS 和静态UPS 是按照UPS 的工作原理划分。

在线式UPS 的两条输出通道分别是交流旁路输出通道和AC/DC、DC/AC变换的输出通道。

交流旁路通道在UPS 未开机时是处于闭合状态。

在UPS 开机后，微处理器立即开始初始化操作程序，然后在线式UPS 进入软起动状态，接着在线式UPS 的逆变器开始正常工作，UPS 电源向负载供电。

(1)在市电对负载正常供电的情况下，在市电电压经过功率因数校正环节后，一方面为逆变器供电，由于逆变器逆变输出的波行是不平滑的，所以还需要经过LC 低通滤波转换为平滑的正弦波交流电提供给负载使用；另一方面，市电会经过充电器处理，之后对蓄电池充电，让电池处于饱和状态，以备不时之需。

机密★启用前大连理工大学网络教育学院2020年春《电力系统分析》期末网考复习题☆注意事项：本复习题满分共：200分。

一、单项选择题1、若变压器二次侧与用电设备直接相连，则其二次侧额定电压是电网电压等级的（）。

A．1.05倍B．1.0倍C．1.1倍D．1.15倍2、一般长度超过300km的架空电力线路和长度超过100km的电缆线路称为（）。

A．短电力线路B．中等长度电力线路C．长电力线路D．超长电力线路3、降压变压器低压侧末端负荷的功率叫做（）。

A．负荷功率B．运算功率C．运算负荷D．电源功率4、下列不属于节点导纳矩阵特点的是（）。

A．n×n维方程B．对称阵C．高度稀疏矩阵D．上三角矩阵5、频率的（）是指由发电机的调频器进行的，对变化幅度较大、变化周期较长的负荷引起的频率偏移做调整。

A．一次调频B．二次调频C．三次调频D．四次调频6、我国规定，35kV及以上电压供电负荷电压偏移范围在（）之内。

A．±3% B．±4%C．±5% D．±6%7、中枢点采用顺调压是指（）。

A ．高峰负荷时，将中枢点的电压调高；低谷负荷时，将中枢点的电压调低B ．高峰负荷时，允许中枢点的电压有所降低；低谷负荷时，允许中枢点的电压有所升高C ．高峰负荷时，允许中枢点的电压有所升高；低谷负荷时，允许中枢点的电压有所降低D ．高峰负荷和低谷负荷时，中枢点电压一样8、电力系统发生三相短路，短路电流只包含（ ）。

A ．正序和零序分量B ．负序分量C ．零序分量D ．正序分量9、对于静止元件，正序和负序阻抗总是（ ）。

A ．相等B ．正序阻抗大于负序阻抗C ．正序阻抗小于负序阻抗D ．二者大小关系不确定10、简单电力系统的静态稳定判据为（ ）。

A ．整步功率系数E d /d 0P δ<B ．整步功率系数E d /d 0P δ>C ．功角δ>45○D ．功角δ>135○答案： 1～10 ACADB CBDAB二、判断题1、电力系统一般由一次设备、二次设备和能量管理系统组成。

大连理工大学电源技术大作业姓名：学号：功率因数校正（PFC）技术的研究随着减小谐波标准的广泛应用，更多的电源设计结合了功率因数校正(PFC)功能。

设计人员面对着实现适当的PFC段，并同时满足其它高效能标准的要求及客户预期成本的艰巨任务。

许多新型PFC拓扑和元件选择的涌现，有助设计人员优化其特定应用要求的设计。

1 IC UC3854的内部结构及工作原理功率因数是衡量电器设备性能的一项重要指标。

功率因数低的电器设备，不仅不利于电网传输功率的充分利用，而且往往这些电器设备的输入电流谐波含量较高，实践证明，较高的谐波会沿输电线路产生传导干扰和辐射干扰，影响其它用电设备的安全经济运行。

如对发电机和变压器产生附加功率损耗，对继电器、自动保护装置、电子计算机及通讯设备产生干扰而造成误动作或计算误差。

因此。

防止和减小电流谐波对电网的污染，抑制电磁干扰，已成为全球性普遍关注的问题。

国际电工委与之相关的电磁兼容法规对电器设备的各次谐波都做出了限制性的要求，世界各国尤其是发达国家已开始实施这一标准。

1.1功率因数校正基本原理功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因数可以衡量电力被有效利用的程度，当功率因数值越大，代表其电力利用率越高。

开关电源供应器上的功率因数校正器的运作原理是去控制调整交流电电流输入的时间与波型，使其与直流电电压波型尽可能一致，让功率因数趋近于。

这对于电力需求量大到某一个水准的电子设备而言是很重要的, 否则电力设备系统消耗的电力可能超出其规格，极可能干扰铜系统的其它电子设备。

PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

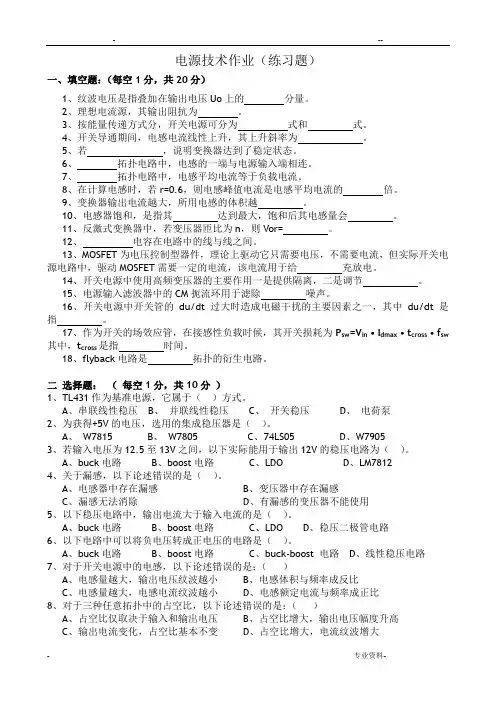

电源技术作业（练习题）一、填空题：（每空1分，共20分）1、纹波电压是指叠加在输出电压Uo上的分量。

2、理想电流源，其输出阻抗为。

3、按能量传递方式分，开关电源可分为式和式。

4、开关导通期间，电感电流线性上升，其上升斜率为。

5、若，说明变换器达到了稳定状态。

6、拓扑电路中，电感的一端与电源输入端相连。

7、拓扑电路中，电感平均电流等于负载电流。

8、在计算电感时，若r=0.6，则电感峰值电流是电感平均电流的倍。

9、变换器输出电流越大，所用电感的体积越。

10、电感器饱和，是指其达到最大，饱和后其电感量会。

11、反激式变换器中，若变压器匝比为n，则Vor= 。

12、电容在电路中的线与线之间。

13、MOSFET为电压控制型器件，理论上驱动它只需要电压，不需要电流，但实际开关电源电路中，驱动MOSFET需要一定的电流，该电流用于给充放电。

14、开关电源中使用高频变压器的主要作用一是提供隔离，二是调节。

15、电源输入滤波器中的CM扼流环用于滤除噪声。

16、开关电源中开关管的du/dt过大时造成电磁干扰的主要因素之一，其中du/dt是指。

17、作为开关的场效应管，在接感性负载时候，其开关损耗为P sw=V in·I dmax·t cross·f sw 其中，t cross是指时间。

18、flyback电路是拓扑的衍生电路。

二选择题：（每空1分，共10分）1、TL431作为基准电源，它属于（）方式。

A、串联线性稳压B、并联线性稳压C、开关稳压D、电荷泵2、为获得+5V的电压，选用的集成稳压器是（）。

A、W7815B、W7805C、74LS05D、W79053、若输入电压为12.5至13V之间，以下实际能用于输出12V的稳压电路为（）。

A、buck电路B、boost电路C、LDOD、LM78124、关于漏感，以下论述错误的是（）。

A、电感器中存在漏感B、变压器中存在漏感C、漏感无法消除D、有漏感的变压器不能使用5、以下稳压电路中，输出电流大于输入电流的是（）。
