大工18春《电机与拖动实验》学习要求及实验报告答案(完整资料).doc

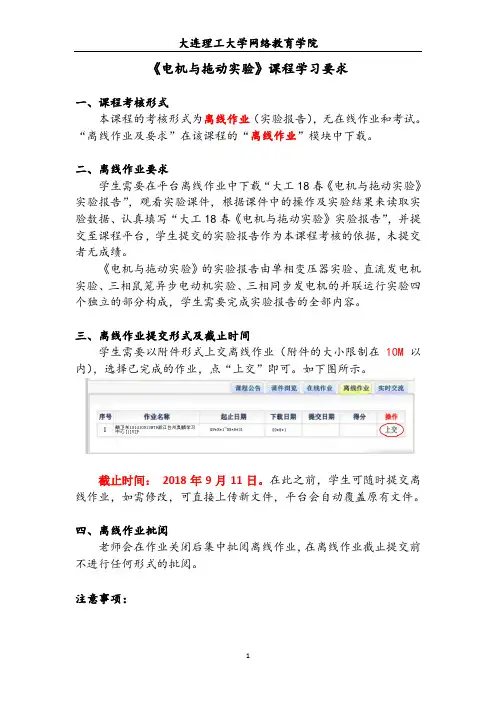

《电机与拖动实验》课程学习要求一、课程考核形式本课程的考核形式为离线作业（实验报告），无在线作业和考试。

“离线作业及要求”在该课程的“离线作业”模块中下载。

二、离线作业要求学生需要在平台离线作业中下载“大工18春《电机与拖动实验》实验报告”，观看实验课件，根据课件中的操作及实验结果来读取实验数据、认真填写“大工18春《电机与拖动实验》实验报告”，并提交至课程平台，学生提交的实验报告作为本课程考核的依据，未提交者无成绩。

《电机与拖动实验》的实验报告由单相变压器实验、直流发电机实验、三相鼠笼异步电动机实验、三相同步发电机的并联运行实验四个独立的部分构成，学生需要完成实验报告的全部内容。

三、离线作业提交形式及截止时间学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。

如下图所示。

截止时间：2018年9月11日。

在此之前，学生可随时提交离线作业，如需修改，可直接上传新文件，平台会自动覆盖原有文件。

四、离线作业批阅老师会在作业关闭后集中批阅离线作业，在离线作业截止提交前不进行任何形式的批阅。

注意事项：独立完成实验报告，不准抄袭他人或者请人代做，如有雷同，成绩以零分计！大连理工大学网络教育学院2018年5月附录：实验报告网络教育学院电机与拖动实验报告学习中心：华泰教育中心层次：专升本专业：机电工程及其自动化学号： 171516508083 学生：李华美完成日期： 2018 年 8 月 1 日实验报告一实验名称： 单相变压器实验实验目的： 1. 通过空载和短路实验测定变压器的变比和参数。

2. 通过负载实验测取变压器的运行特性。

实验项目： 1. 空载实验 测取空载特性0000U =f(I ), P =f(U )。

2.短路实验 测取短路特性k k k U =f(I ), P =f(I)。

3.负载实验 保持11N U =U ，2cos 1ϕ=的条件下，测取22U =f(I ) （一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k 表1-2（三）短路实验1.填写短路实验数据表格表2 室温θ= 25 O（四）负载实验1. 填写负载实验数据表格（五）问题讨论1. 什么是绕组的同名端？答，在实验中，就是在两个绕组中分别通以交流电（或者直流电产生静止磁场）当磁通方向迭加(同方向)时,两个绕组的电流流入端就是它们的同名端,两个绕组的电流流出端是它们的另一组同名端.2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？3. 实验的体会和建议答：通过实验，使我对变压器的参数有了进一步认识，对变压器特性有了进一步认识，对实验更加重视，我觉得应做到以下几点：1.严格遵守试验规程和要求。

完整版)大工《电机与拖动实验》实验报告实验报告实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。

2.通过负载实验测取变压器的运行特性。

实验项目：1.空载实验测取空载特性Uo=F(uo)，P=F(uo)2.短路实验测取短路特性Yk=F(Ik)，PK=F(I)3.负载实验保持U1=U2，cosφ2=1的条件下，测取U2=F(I2)实验设备表：名称。

型号和规格。

用途及使用注意事项电机教学实验台。

NMEL-II。

为实验室提供电源，使用前需调节输出电压和固定电机压为三相组式变压器。

用于实验，操作时需快，以免线路过热功率表、功率因数表。

NMEL-03，NMEL-20.改变输出电流大小时需注意量程运用，测量功率及功率因数不得超过量程，线素不能接错交流电压表、电流表。

NMEL-05.测量交流电压和交流电流值时需适当选择量程且注意正反接线旋转指示灯及开关板。

MEL-001C。

通断电路时需连完后闭合，拆电路前需断开空载实验：1.填写空载实验数据表格表1-1序号。

实验数据。

计算数据U(V)。

I(A)。

P(W)。

U1/U2.cosφ21.224.4 119.7 0.133.1.00.1.942.212.7 113.0 0.089.0.95.1.623.206.3 109.9 0.007.0.92.1.484.196.9 105.2 0.066.0.88.1.315.185.8 99.07 0.057.0.83.1.146.161.3 86.08 0.043.0.72.0.847.139.6 74.79 0.035.0.62.0.632.根据上面所得数据计算得到铁损耗PFe、励磁电阻Rm、励磁电抗Xm、电压比k表1-2序号。

实验数据。

计算数据U(V)。

I(A)。

P(W)。

PFe(W)。

Rm(Ω)。

Xm(Ω)。

U1/U2.k1.224.4 119.7 0.133.6.29.183.8.55.4.1.00.0.532.212.8 113.1 0.089.4.52.195.6.52.5.0.95.0.5313.206.3 109.9 0.007.0.36.566.9.15.5.0.92.0.534.196.9 105.2 0.066.3.31.219.6.42.1.0.88.0.535.185.8 99.07 0.057.2.62.262.7.33.8.0.83.0.536.161.3 86.08 0.043.1.52.449.9.18.2.0.72.0.537.139.6 74.79 0.035.1.17.583.6.13.2.0.62.0.53改写后的实验报告：实验名称：单相变压器实验实验目的：1.通过空载和短路实验测定变压器的变比和参数。

三明市农业学校《供用电技术》专业《电机与拖动》 实训报告一、实训目的1、学习电机实验的基本要求与安全操作注意事项。

2、认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。

3、熟悉他励电动机(即并励电动机按他励方式)的接线、起动、改变电机转向与调速的方法。

二、实训注意事项1、直流他励电动机起动时，须将励磁回路串联的电阻R f1调至最小，先接通励磁电源,使励磁电流最大,同时必须将电枢串联起动电阻R 1调至最大,然后方可接通电枢电源。

使电动机正常起动。

起动后，将起动电阻R 1调至零，使电机正常工作。

2、直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源。

同时必须将电枢串联的起动电阻R 1调回到最大值，励磁回路串联的电阻R f1调回到最小值。

给下次起动作好准备。

3、测量前注意仪表的量程、极性及其接法，是否符合要求。

4、若要测量电动机的转矩T 2 ，必须将校正直流测功机MG 的励磁电流调整到校正值：100mA ，以便从校正曲线中查出电动机M 的输出转矩。

三、工具准备四、实训操作1、由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。

2、用伏安法测电枢的直流电阻图2-1 测电枢绕组直流电阻接线图3、直流仪表、转速表和变阻器的选择 直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。

（1）电压量程的选择如测量电动机两端为220V 的直流电压，选用直流电压表为1000V 量程档。

（2）电流量程的选择因为直流并励电动机的额定电流为1.2A ，测量电枢电流的电表A 3可选用直流安培表的5A 量程档；额定励磁电流小于0.16A ，选用直流毫安表的200mA 量程档。

（3）电机额定转速为1600r/min ，转速表选用1800r/min 量程档。

电机拖动实习报告电机拖动实习报告(一)实验目的1.学习电机实验的基本要求与安全操作注意事项。

2.认识在直流电机实验中所用的电机、仪表、变阻器等组件及使用方法。

3.熟悉他励直流电动机(即并励直流电动机按他励方式)的接线、起动、改变电机转向与调速的方法。

实验意义1.直流他励电动机起动时，必须将励磁回路串联的电阻Rf1调至最小，先接通励磁电源,使励磁电流最大，同时必须将电枢串联起动电阻R1调至最大，然后方可接通电枢电源。

使电动机正常起动。

起动后，将起动电阻R1调至零，使电机正常工作。

2.直流他励电动机停机时，必须先切断电枢电源，然后断开励磁电源。

同时必须将电枢串联的起动电阻R1调回到最大值，励磁回路串联的电阻Rf1调回到最小值。

给下次起动作好准备。

3.测量前注意仪表的量程、极性及其接法，是否符合要求。

4.若要测量电动机的转矩T2，必须将校正直流测功机MG的励磁电流调整到校正值：100mA，以便从校正曲线中查出电动机M的输出转矩。

(二)总体设计方案1.实验设备序号12345678型号DD03DJ23DJ15D31D42D44D51D41名称导轨、测速发电机及转速表校正直流测功机直流并励电动机直流数字电压、毫安、安培表三相可调电阻器可调电阻器、电容器波形测试及开关板三相可调电阻器数量1台1台1台2件1件1件1件1件2.控制屏上挂件排列顺序：D31、D42、D41、D51、D31、D443.实验步骤：由实验指导人员介绍DDSZ-1型电机及电气技术实验装置各面板布置及使用方法，讲解电机实验的基本要求，安全操作和注意事项。

直流仪表、转速表和变阻器的选择直流仪表、转速表量程是根据电机的额定值和实验中可能达到的最大值来选择，变阻器根据实验要求来选用，并按电流的大小选择串联、并联或串并联的接法。

（1）电压量程的选择如测量电动机两端为220V的直流电压，选用直流电压表为1000V量程档。

（2）电流量程的选择因为直流并励电动机的额定电流为1.2A，测量电枢电流的电表A3可选用直流电流表的5A量程档；额定励磁电流小于0.16A，电流表A1选用200mA量程档。

变压器部分习題与鮮答1、为了得到正弦感应电势，当铁心不饱和吋，空载电流各成何种波形？为什么？答：为了得到正弦感应电势，根据E = -W业知，就必须使磁通也是正弦量，当铁心dt不饱和时0*/()，故，此时空载电流也是正弦变化量，即呈正弦波。

当铁心饱和时，空载电流比磁通变化大，此时空载电流呈尖顶波形。

2、为什么对以把变压器的空载损耗近似看成是铁耗，而把短路损耗看成是铜耗？变压器实际负载时实际的铁耗和铜耗与空载损耗和短路损耗有无区别？为什么？答：因为空载时电流很小，在空载损耗屮铁耗占绝大多数，所以空载损耗近似看成铁耗。

而短路吋，短路电压很低，因而磁通很小，铁耗也很小，短路损耗中铜耗占绝大多数，所以近似把短路损耗看成铜耗。

实际负载时铁耗和铜耗与空载时的铁耗和铜耗有差别，因为后一个是包含有其它损耗。

3、变压器的其它条件不变，仅将原、副边线圈匝数变化±10%,试问对兀”和无川的影响怎样？如果仅将外施电压变化±10%,其影响怎样？如果仅将频率变化±10%,其影响又怎样？答：因为心=2〃w2 » £ = 4.44用0” - U ,所以当原、副边匝数变化土10% 吋，兀w变化±20%。

由于w变化±10%,而U不变，使0”变化不10%。

又因为Xm = 2/tf w2磁通0”变化±10%时于饱和影响，A加变化土k%,所以兀”的变化大于±20%。

将外施电压变化± 10%时，0”也将变化干10%,使兀⑹不变，Xm的变化大于刁10%。

这是因为0〃”变化+10%,由于磁路饱和影响，变化大于+10%0如果将频率变化±10%, oc /,所以兀2变化±10%,而f变化±10%，则因为U不变，使0,”变化+10%o同样使兀加的变化大于±10%。

4、一台变压器，原设计频率为50赫兹，现将它接到60赫兹的电网上运行，额定电压不变。

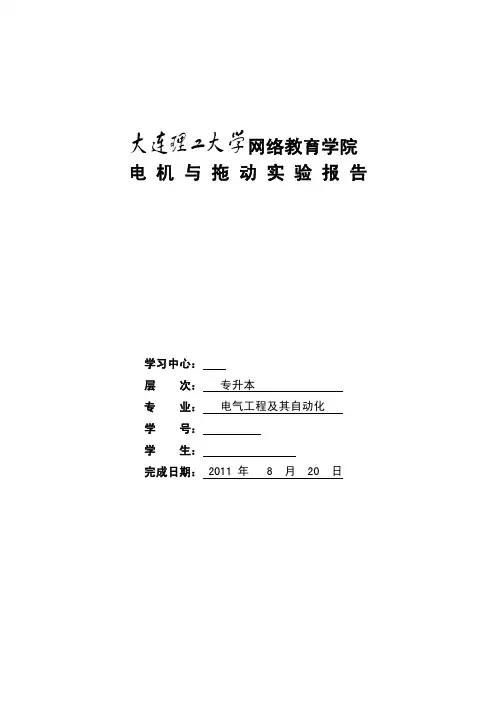

网络教育学院电机与拖动实验报告学习中心：层 次： 专升本专 业： 电气工程及其自动化学 号：学 生：完成日期： 2011 年 8 月 20 日实验报告一实验名称：单项变压器实验实验目的： 1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

实验项目：1、空载实验测取空载特性Uo=F(Io)，P=F(uo) ；2、短路实验测取短路特性Uk=F（Ik），PK=F（I）3、负载实验保持U I=U1ul,cosφ2=1的条件下，测取U2=F（I2）（一）填写实验设备表名称型号和规格用途使用注意事项电机教学实验台 NMEL-II为实验室提供电源和固定电机使用前调节输出电压为0三相组式变压器实验所需变压器短路实验时操作要快，以免线路过热三相可调电阻器 NMEL-03改变输出电流大小注意量程运用功率表、功率因数表 NMEL-20 测量功率及功率因素不得超过量程，线不能接错交流电压表、电流表 MEL-001C 测量交流电压和交流电流值适当选择量程且注意正反接线旋转指示灯及开关板 NMEL-05 通断电电路连完后闭合、拆电路前断开（二）空载实验1．填写空载实验数据表格 表1-1 实 验 数 据计算数据序 号0 U (V)0I (A)0P (W)U 1U1。

1U22cos ϕ1 119.7 0.132 1.93 224.4 0.12 2 1130.5 0.089 1.62 212.8 0.16 3 109.9 0.007 1.48 206.3 0.17 4 105.2 0.066 1.31 196.9 0.19 5 99.06 0.057 1.14 185.8 0.20 6 86.06 0.043 0.84 161.3 0.23 7 74.78 0.035 0.63 139.6 0.24 2. 根据上面所得数据计算得到铁损耗、励磁电阻Fe P m R 、励磁电抗m X 、电压比 k 表1-2 实 验 数 据 计 算 数 据 序 号0 U (V)0 I (A)0P (W)U 1U1。

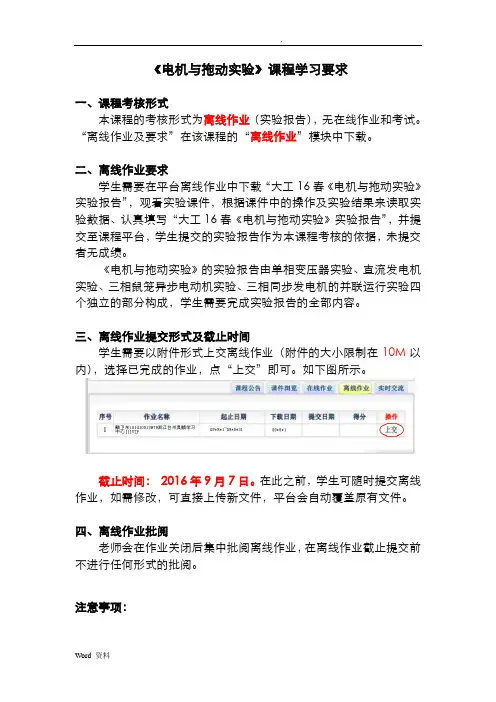

《电机与拖动实验》课程学习要求一、课程考核形式本课程的考核形式为离线作业（实验报告），无在线作业和考试。

“离线作业及要求”在该课程的“离线作业”模块中下载。

二、离线作业要求学生需要在平台离线作业中下载“大工16春《电机与拖动实验》实验报告”，观看实验课件，根据课件中的操作及实验结果来读取实验数据、认真填写“大工16春《电机与拖动实验》实验报告”，并提交至课程平台，学生提交的实验报告作为本课程考核的依据，未提交者无成绩。

《电机与拖动实验》的实验报告由单相变压器实验、直流发电机实验、三相鼠笼异步电动机实验、三相同步发电机的并联运行实验四个独立的部分构成，学生需要完成实验报告的全部内容。

三、离线作业提交形式及截止时间学生需要以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业，点“上交”即可。

如下图所示。

截止时间：2016年9月7日。

在此之前，学生可随时提交离线作业，如需修改，可直接上传新文件，平台会自动覆盖原有文件。

四、离线作业批阅老师会在作业关闭后集中批阅离线作业，在离线作业截止提交前不进行任何形式的批阅。

注意事项：独立完成实验报告，不准抄袭他人或者请人代做，如有雷同，成绩以零分计！大连理工大学网络教育学院2016年4月附录：实验报告网络教育学院电机与拖动实验报告学习中心：新疆乌鲁木齐奥鹏学习中心[16]层次：专升本专业：电气工程及其自动化学号：151494409541学生：张勇完成日期：年月日实验报告一实验名称：单相变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

实验项目：1、空载实验测取空载特性U0=f(I0),P0=f(U0). 2、短路实验测取短路特性Uk=f(Ik),Pk=f(I). 3、负载实验保持U1=U1N, cos∅2=1的条件下，测取U2＝f(I2).（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k 表1-2（三）短路实验1.填写短路实验数据表格O（四）负载实验1. 填写负载实验数据表格（五）问题讨论1. 什么是绕组的同名端？答：铁心上绕制的所有线圈都被铁心中交变的主磁通所穿过，在任意瞬间，当变压器一个绕组的某一出线端为高电位时，则在另一个绕组中也有一个相对应的出线端为高电位，那么这两个高电位，如正极性的线端称同极性端，而另外两个相对应的低电位端如负极性也是同极性端。

实验日期年月日组号同组人实验一. 直流发电机一、实验目的：1．掌握用实验方法测定他励直流发电机空载特性，及直流发电机在他励并励时的外特性。

2．掌握并励直流发电机的自励条件，并观察其自励过程。

二、实验内容：1．他励直流发电机的空载特性U0=f(If)2．他励直流发电机的外特性U=f(I)3．观察并励直流发电机的电压建立情况4．并励直流发电机的外特性：U=f(I)三、实验仪器和设备：1．电机机组一套：（直流电动机－交流电动机－直流发电机－测速发电机－编码器）。

2．直流发电机：额定功率350W、额定转速1440r/min、额定电压165V、额定励磁电流2.0A、额定励磁电压200V、额定励磁电流0.45A。

3．直流电动机：额定功率500W、额定转速1400r/min、额定电压220V、额定励磁电流2.3A、额定励磁电压200V、额定励磁电流0.35A。

4．IPS-n电机转速测量仪。

5．三相调压器：调压范围0～420V/50Hz、视载功率4KW、电流4A。

6．直流电压表、电流表、负载单元、可变电阻器和开关导线等。

四、实验线路及参数测量：图1-1 他励直流发电机实验电路实验日期年月日组号同组人1．他励直流发电机的空载特性实验实验表1-1 他励直流发电机的空载特性数据2．他励直流发电机的外特性实验实验表1-2 他励直流发电机的外特性数据e3．观察并励直流发电机的电压建立过程图1-2 并励直流发电机实验电路起动电动机，当转速达到发电机的额定转速时，观察到，发电机剩磁电压的极性与发电机输出电压极性一致时，发电机端电压快速升高的过程，同时调节RP2可使发电机输出电压达到额定值，从而使并励发电机的电压建立起来。

相反发电机端电压很低几乎不变，无论怎么调节RP2发电机输出电压都达不到额定值，无法使并励发电机的电压建立起来。

通过这个实验，验证了并励发电机电压自建立的两个条件：1.发电机必须有剩磁；2. 发电机剩磁电压的极性与发电机输出电压极性必须一致。

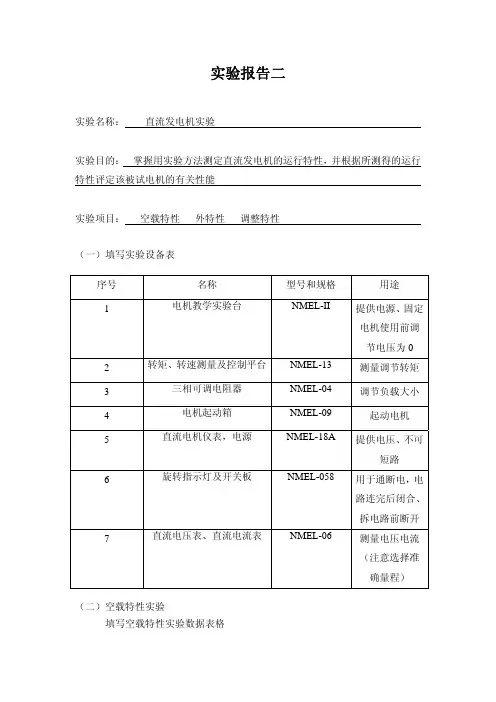

实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能实验项目：空载特性外特性调整特性（一）填写实验设备表序号名称型号和规格用途1 电机教学实验台 NMEL-II提供电源、固定电机使用前调节电压为02 转矩、转速测量及控制平台NMEL-13测量调节转矩3 三相可调电阻器 NMEL-04调节负载大小4 电机起动箱 NMEL-09起动电机5 直流电机仪表，电源 NMEL-18A提供电压、不可短路6 旋转指示灯及开关板 NMEL-058用于通断电，电路连完后闭合、拆电路前断开7 直流电压表、直流电流表 NMEL-06 测量电压电流（注意选择准确量程）（二）空载特性实验填写空载特性实验数据表格表2-1 n=n N=1600r/minU O（V）230 220 210 205 200 190 150 100I f2（mA）109.2 98.6 88.5 83.3 79.3 71.9 47.3 26.9（三）外特性实验填写外特性实验数据表格表2-2 n=n N=1600r/min I f2=I f2NU（V）200 203 206 210 212 218 224 227I（A）0.498 0.449 0.3990.3300.2800.2000.100 0.000（四）调整特性实验填写外特性实验数据表格表2-3 n=n N=1600r/min,U=U N=200VI（A）89.2 91.4 98.9 95.8 106.3 103.2 110.1 111.3I f2（A）0.112 0.153 0.261 0.258 0.378 0.374 0.459 0.504（五）实验注意事项：1.起动直流电动机时，先把R1调到最大，R f2调到最小，起动完毕后，再把R1调到最小。

2.做外特性时，当电流超过0.4安时，R2中串联的电阻必须调至零，以免损坏。

网络教育学院电机与拖动实验报告学习中心：乌鲁木齐奥鹏层次：专升本专业：电气工程及自动化学号：学生：完成日期：实验报告一实验名称： 单相变压器实验实验目的：1. 通过空载和短路实验测定变压器的变比和参数。

2. 通过负载实验测取变压器的运行特性。

实验项目：1. 空载实验 测取空载特性0000U =f(I ), P =f(U )。

2. 短路实验 测取短路特性k k k U =f(I ), P =f(I)。

3. 负载实验 保持11N U =U ，2cos 1ϕ=的条件下，测取22U =f(I )。

（一）填写实验设备表（二）空载实验1．填写空载实验数据表格 表1-12. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k（三）短路实验1.填写短路实验数据表格表2 室温θ= O（四）负载实验1. 填写负载实验数据表格表3（五）问题讨论1. 什么是绕组的同名端？答：两个具有互感的线圈，在某一端通入电流时，两个线圈产生的磁通方向是相同的，那两个线头就叫“同名端”2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？答：主要是为了防止在高压下合闸产生较大的冲击损坏设备。

其次是因为既然需要调压器对负载进行调压，那么调压器后面的负载情况就是一个不确定因素，就不能事先预料在较高电压下负载可能情况。

因此，就需要从低电压慢慢调高电压，观察负载的情况。

而断开电源时，如果负载时隔较大的感性负载，那么在高电压状况下突然停电会产生很高的感应电势。

3. 实验的体会和建议通过实验我使我学会了变压器的做变压器的空载实验、短路实验、负载实验，对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时学会不在实验时应根据需要正确选择各仪表量程保护实验设备，对以后的工作有很大的帮助。

实验报告二实验名称： 直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能。

网络教育学院电机与拖动实验报告学习中心：层 次：专 业：学 号：学 生：完成日期： 年 月 日实验报告一实验名称：单项变压器实验实验目的： 1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

实验项目：1、空载实验测取空载特性Uo=F(Io)，P=F(uo) ；2、短路实验测取短路特性Uk=F（Ik），PK=F（I）3、负载实验保持U I=U1ul,cosφ2=1的条件下，测取U2=F（I2）（一）填写实验设备表名称型号和规格用途使用注意事项电机教学实验台 NMEL-II为实验室提供电源和固定电机使用前调节输出电压为0三相组式变压器实验所需变压器短路实验时操作要快，以免线路过热三相可调电阻器 NMEL-03改变输出电流大小注意量程运用功率表、功率因数表 NMEL-20 测量功率及功率因素不得超过量程，线不能接错交流电压表、电流表 MEL-001C 测量交流电压和交流电流值适当选择量程且注意正反接线旋转指示灯及开关板 NMEL-05 通断电电路连完后闭合、拆电路前断开（二）空载实验1．填写空载实验数据表格 表1-1 实 验 数 据计算数据序 号0 U (V)0I (A)0P (W)U 1U1。

1U22cos ϕ1 119.7 0.132 1.93 224.4 0.12 2 1130.5 0.089 1.62 212.8 0.16 3 109.9 0.007 1.48 206.3 0.17 4 105.2 0.066 1.31 196.9 0.19 5 99.06 0.057 1.14 185.8 0.20 6 86.06 0.043 0.84 161.3 0.23 7 74.78 0.035 0.63 139.6 0.24 2. 根据上面所得数据计算得到铁损耗、励磁电阻Fe P m R 、励磁电抗m X 、电压比 k 表1-2 实 验 数 据 计 算 数 据 序 号0 U (V)0 I (A)0P (W)U 1U1。

实验报告一实验名称： 单相变压器实验实验目的：通过空载与短路实验测定变压器的变比和参数。

通过负载实验测取变压器的运行特性。

实验项目：1、空载实验 测取空载特性0000U =f(I ), P =f(U )。

2、负载实验 保持11NU =U ，2cos 1ϕ=的条件下，测取22U =f(I )。

3、短路实验 测取短路特性k k k U =f(I ), P =f(I)。

（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k（三）短路实验1.填写短路实验数据表格表2 室温θ= O（四）负载实验1. 填写负载实验数据表格表3（五）问题讨论1. 什么是绕组的同名端？答：两个有互感的线圈，在某一端通入电流时，两个线圈产生的磁通方向是相同的，那两个线头就叫“同名端”。

2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？答：主要是为了防止在高压下合闸产生产生较大的冲击损坏设备。

其次是因为既然需要调压器对负载进行调压，那么调压器后面的负载情况就是一个不确定因素，就不能事先预料在较高电压下负载可能情况。

因此，就需要从低电压慢慢调高电压，观察负载的情况。

而断开电源时，如果负载时隔较大的感性负载，那么在高压状况下突然停电会产生很高的感应电势。

3. 实验的体会和建议答：体会：通过此次实验学习，我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时也学会了在实验室应根据需要正确选择各仪表量程和如何保护实验设备。

建议：如果将实验数据进行后续处理，绘制成图，结果将会更直观。

实验报告二实验名称：直流发电机实验实验目的：熟悉用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能。

实验项目：1、他励发电机的调节特性：保持Nn=n ，使NU=U ，测取f I =f(I)。

（完整版）大工《电机与拖动实验》实验报告网络教育学院电机与拖动实验报告学习中心：奥鹏学习中心层次：专业：电气工程及其自动化学号：学生：完成日期：年月日实验报告一实验名称：单项变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

实验项目：1、空载实验测取空载特性Uo=F(uo), P=F(uo)2、短路实验测取短路特性Yk=F(Ik), PK=F（I）3、负载实验保持U I =U1u1，cosφ2=1的条件下，测取U2=F （I2）（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k（三）短路实验1.填写短路实验数据表格O（四）负载实验1. 填写负载实验数据表格（五）问题讨论1. 什么是绕组的同名端？应端，这时我们把这两个对应端叫做线圈的同极性端，或者叫同名端。

2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？尽可能避免因万一连线错误而造成短路，烧毁电源。

3. 实验的体会和建议体会：通过实验我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时学会了在实验室应根据需要正确选择各仪表量程保护实验设备。

建议：数据的处理只用表格来进行了，显得比较粗糙，可以用图表来处理，结果会更直观。

实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能实验项目：空载特性外特性调整特性（一）填写实验设备表（二）空载特性实验填写空载特性实验数据表格表2-1 n=n N=1600r/min（三）外特性实验填写外特性实验数据表格表2-2 n=n N=1600r/min I f2=I f2N（四）调整特性实验填写外特性实验数据表格表2-3 n=n N=1600r/min,U=U N=200V（五）问题讨论1. 什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取？答：衡量直流发电机的性能，通常用其特性曲线来判定。

实验报告一实验名称： 单相变压器实验实验目的：通过空载与短路实验测定变压器的变比和参数。

通过负载实验测取变压器的运行特性。

实验项目：1、空载实验 测取空载特性0000U =f(I ), P =f(U )。

2、负载实验 保持11NU =U ，2cos 1ϕ=的条件下，测取22U =f(I )。

3、短路实验 测取短路特性k k k U =f(I ), P =f(I)。

（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k（三）短路实验1.填写短路实验数据表格表2 室温θ= O（四）负载实验1. 填写负载实验数据表格表3（五）问题讨论1. 什么是绕组的同名端？答：两个有互感的线圈，在某一端通入电流时，两个线圈产生的磁通方向是相同的，那两个线头就叫“同名端”。

2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？答：主要是为了防止在高压下合闸产生产生较大的冲击损坏设备。

其次是因为既然需要调压器对负载进行调压，那么调压器后面的负载情况就是一个不确定因素，就不能事先预料在较高电压下负载可能情况。

因此，就需要从低电压慢慢调高电压，观察负载的情况。

而断开电源时，如果负载时隔较大的感性负载，那么在高压状况下突然停电会产生很高的感应电势。

3. 实验的体会和建议答：体会：通过此次实验学习，我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时也学会了在实验室应根据需要正确选择各仪表量程和如何保护实验设备。

建议：如果将实验数据进行后续处理，绘制成图，结果将会更直观。

实验报告二实验名称：直流发电机实验实验目的：熟悉用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能。

实验项目：1、他励发电机的调节特性：保持Nn=n ，使NU=U ，测取f I =f(I)。

网络教育学院欧阳歌谷（2021.02.01）电机与拖动实验报告学习中心：奥鹏学习中心层次：专业：电气工程及其自动化学号：学生：完成日期：年月日实验报告一实验名称：单项变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

实验项目：1、空载实验测取空载特性Uo=F(uo), P=F(uo)2、短路实验测取短路特性Yk=F(Ik), PK=F（I）3、负载实验保持UI=U1u1，cosφ2=1的条件下，测取U2=F（I2）（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗Fe P 、励磁电阻m R 、励磁电抗m X 、电压比k表1-2（三）短路实验1.填写短路实验数据表格（四）负载实验1. 填写负载实验数据表格（五）问题讨论1. 什么是绕组的同名端？主线圈在某一个瞬间极性为正时，付线圈也在同一个瞬间有一个极性为正的对应端，这时我们把这两个对应端叫做线圈的同极性端，或者叫同名端。

2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？尽可能避免因万一连线错误而造成短路，烧毁电源。

3. 实验的体会和建议体会：通过实验我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时学会了在实验室应根据需要正确选择各仪表量程保护实验设备。

建议：数据的处理只用表格来进行了，显得比较粗糙，可以用图表来处理，结果会更直观。

实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能实验项目：空载特性外特性调整特性（一）填写实验设备表（二）空载特性实验填写空载特性实验数据表格表2-1 n=nN=1600r/min（三）外特性实验填写外特性实验数据表格表2-2 n=nN=1600r/min If2=If2N（四）调整特性实验填写外特性实验数据表格表2-3 n=nN=1600r/min,U=UN=200V（五）问题讨论1. 什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取？答：衡量直流发电机的性能，通常用其特性曲线来判定。

网络教育学院电机与拖动实验报告学习中心：奥鹏学习中心层次：专业：电气工程及其自动化学号：学生：完成日期：年月日实验报告一实验名称：单项变压器实验实验目的：1、通过空载和短路实验测定变压器的变比和参数。

2、通过负载实验测取变压器的运行特性。

实验项目：1、空载实验测取空载特性Uo=F(uo), P=F(uo)2、短路实验测取短路特性Yk=F(Ik), PK=F（I）3、负载实验保持UI=U1u1，cosφ2=1的条件下，测取U2=F （I2）（一）填写实验设备表（二）空载实验1．填写空载实验数据表格2. 根据上面所得数据计算得到铁损耗P、励磁电阻m R、Fe励磁电抗X、电压比km表1-2（三）短路实验1.填写短路实验数据表格表 2 室温（四）负载实验1. 填写负载实验数据表格表3 2cos ϕ=1（五）问题讨论1. 什么是绕组的同名端？主线圈在某一个瞬间极性为正时，付线圈也在同一个瞬间有一个极性为正的对应端，这时我们把这两个对应端叫做线圈的同极性端，或者叫同名端。

2. 为什么每次实验时都要强调将调压器恢复到起始零位时方可合上电源开关或断开电源开关？尽可能避免因万一连线错误而造成短路，烧毁电源。

3. 实验的体会和建议体会：通过实验我对变压器的参数有了进一步的认识和理解，对变压器的特性有了更具体深刻的体会，同时学会了在实验室应根据需要正确选择各仪表量程保护实验设备。

建议：数据的处理只用表格来进行了，显得比较粗糙，可以用图表来处理，结果会更直观。

实验报告二实验名称：直流发电机实验实验目的：掌握用实验方法测定直流发电机的运行特性，并根据所测得的运行特性评定该被试电机的有关性能实验项目：空载特性外特性调整特性（一）填写实验设备表（二）空载特性实验填写空载特性实验数据表格表2-1n=nN=1600r/min（三）外特性实验填写外特性实验数据表格表2-2 n=nN=1600r/minIf2=If2N（四）调整特性实验填写外特性实验数据表格表2-3n=nN=1600r/min,U=UN=200V（五）问题讨论1. 什么是发电机的运行特性？对于不同的特性曲线，在实验中哪些物理量应保持不变，而哪些物理量应测取？答：衡量直流发电机的性能，通常用其特性曲线来判定。
