《变频器技术应用》题库与部分答案(总13页)-本页仅作为预览文档封面，使用时请删除本页-《变频器技术应用》试题库一、选择题1、正弦波脉冲宽度调制英文缩写是（C）。

A：PWM B：PAM C：SPWM D：SPAM2、对电动机从基本频率向上的变频调速属于（ A ）调速。

A：恒功率 B：恒转矩C：恒磁通 D：恒转差率3、下列哪种制动方式不适用于变频调速系统（C ）。

A：直流制动 B：回馈制动C：反接制动 D：能耗制动4、对于风机类的负载宜采用（D）的转速上升方式。

A：直线型 B：S型 C：正半S型 D：反半S型5、N2系列台安变频器频率控制方式由功能码（ B ）设定。

A：F009 B：F010 C：F011 D：F0126、型号为N2-201-M的台安变频器电源电压是（ B ）V。

A： 200 B：220 C：400 D：4407、三相异步电动机的转速除了与电源频率、转差率有关，还与（ A ）有关系。

A：磁极数 B：磁极对数 C：磁感应强度 D：磁场强度8、目前，在中小型变频器中普遍采用的电力电子器件是（ D ）。

A：SCR B：GTO C：MOSFET D：IGBT9、IGBT属于（ B）控制型元件。

A：电流 B：电压 C：电阻 D：频率10、变频器的调压调频过程是通过控制（B）进行的。

A：载波 B：调制波 C：输入电压 D：输入电流11、为了适应多台电动机的比例运行控制要求，变频器设置了（A）功能。

A：频率增益 B：转矩补偿 C：矢量控制 D：回避频率12、为了提高电动机的转速控制精度，变频器具有（ B）功能。

A：转矩补偿 B：转差补偿 C：频率增益 D：段速控制13、变频器安装场所周围振动加速度应小于（ A ）g 。

A： 1 B： C： D：14、变频器种类很多，其中按滤波方式可分为电压型和（A）型。

A：电流 B：电阻 C：电感 D：电容15、N2系列台安变频器操作面板上的SEQ指示灯在（）发光。

大连理工大学22春“电力系统自动化技术”《电源技术》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.利用自动调压方式达到交流电压稳定是交流稳压电源的一种类型。

()A.错误B.正确参考答案：B2.以下关于开关型交流稳压电源说法错误的是()。

A.应用于低频脉宽调制技术B.稳压性好，控制功能强C.输出交流电压必须与输入侧同频、同相D.电路复杂参考答案：A3.下列关于稳压二极管和二极管的区别说法正确的是()。

A.二极管一般在正向电压下工作B.二极管一般在反向击穿状态下工作C.稳压二极管一般在正向电压下工作D.稳压二极管一般在反向击穿状态下工作参考答案：AD4.下列关于变频器的控制电路的说法中，正确的是()。

A.可以产生基极驱动信号B.其包括对电流、电压、电动机速度进行检测的信号检测电路C.其包括为变频器和电动机提供保护的保护电路D.其包括对外接口电路和对数字操作盒的控制电路参考答案：ABCD传统功率因数的定义实际上就是相移功率因数。

()A.错误B.正确参考答案：B6.磁放大器改进型交流调整回路的控制部分采用脉冲相位控制技术。

()A.正确B.错误参考答案：A7.自耦调整型稳压电源的典型电路结构有()。

A.机械抽头型B.机械调压型C.改变抽头型D.改变压降型参考答案：BC8.变频器对其自身的保护功能有下列哪些内容?()A.瞬时过电流保护B.对地短路保护C.过电压保护D.欠电压保护参考答案：ABCD9.PWM是利用相当于基波分量的信号波对三角载波进行调制，达到调节输出脉冲宽度的一种方法。

()A.错误B.正确10.三相有源功率因数校正电路结构和控制较复杂，成本也很高，因此目前三相输入的开关电源通常还采用无源功率因数校正技术。

()A.错误B.正确参考答案：B11.对于双极型晶体管来说，功率MOSFET的速度并不够快。

()A.错误B.正确参考答案：A12.半桥电路容易发生变压器的偏磁和直流磁饱和。

()A.错误B.正确参考答案：A13.对于4kW以下的小容量系统，一般都采用三相PFC电路。

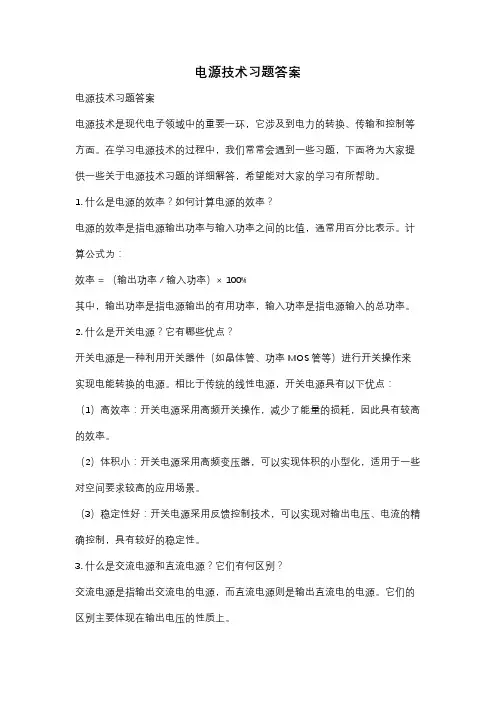

电源技术习题答案电源技术习题答案电源技术是现代电子领域中的重要一环，它涉及到电力的转换、传输和控制等方面。

在学习电源技术的过程中，我们常常会遇到一些习题，下面将为大家提供一些关于电源技术习题的详细解答，希望能对大家的学习有所帮助。

1. 什么是电源的效率？如何计算电源的效率？电源的效率是指电源输出功率与输入功率之间的比值，通常用百分比表示。

计算公式为：效率 = （输出功率 / 输入功率）× 100%其中，输出功率是指电源输出的有用功率，输入功率是指电源输入的总功率。

2. 什么是开关电源？它有哪些优点？开关电源是一种利用开关器件（如晶体管、功率MOS管等）进行开关操作来实现电能转换的电源。

相比于传统的线性电源，开关电源具有以下优点：（1）高效率：开关电源采用高频开关操作，减少了能量的损耗，因此具有较高的效率。

（2）体积小：开关电源采用高频变压器，可以实现体积的小型化，适用于一些对空间要求较高的应用场景。

（3）稳定性好：开关电源采用反馈控制技术，可以实现对输出电压、电流的精确控制，具有较好的稳定性。

3. 什么是交流电源和直流电源？它们有何区别？交流电源是指输出交流电的电源，而直流电源则是输出直流电的电源。

它们的区别主要体现在输出电压的性质上。

交流电源的输出电压是周期性变化的正弦波，频率通常为50Hz或60Hz。

交流电源常用于家庭用电、工业用电等领域。

直流电源的输出电压是恒定的，不随时间变化。

直流电源常用于电子设备、通信设备等领域。

4. 什么是开环控制和闭环控制？开环控制是指在控制系统中，输出信号不会影响输入信号的控制方式。

开环控制的特点是简单、稳定性较差，一般适用于一些简单的控制系统。

闭环控制是指在控制系统中，输出信号会通过反馈回路影响输入信号，从而实现对系统的控制。

闭环控制的特点是稳定性好、精度高，适用于对控制精度要求较高的系统。

5. 什么是电源滤波？为什么需要进行电源滤波？电源滤波是指对电源输出的电压或电流进行滤波处理，以消除其中的噪声、纹波等干扰信号。

大连理工大学电源技术大作业姓名：学号：学习中心：现代电源技术发展综述摘要：进入20世纪以来，电力电子技术经过了跨越式发展，已然发展成为一门完整的、自成体系的高科技技术。

电源技术属于电力电子技术范畴。

电力电子技术的发展带动了电源技术的发展，而电源技术的发展又有效地促进了电源产业的发展。

迄今为止，电源已成为非常重要的基础科技和产业，并广泛应用于各行业。

其未来的发展趋势为高频、高效、低压、大电流化和多元化。

本文阐述了现代电源技术电力电子的发展和未来电源技术的发展趋势以及开关电源的发展及应用。

关键词：电力电子技术；稳压；开关电源引言随着电力电子技术的发展，特别是微电子技术的发展，电器设备的种类越来越多，任何电器设备都离不开电源，电源正发挥着举足轻重的作用，同时随着电源应用的普及，以及科学技术的进步，特别是一些先进的仪器对电源提出了更新、更高的要求，使原来的电路技术特别是整流技术的效率大大下降而不再适用。

因此，必须采用新的器件，研究新的电路。

近几年来，随着微电子技术不断改进和发展，开关电源技术也有了突破性的发展，开关电源以其独有的体积小、重量轻、效率高、输出形式多样化等特点，已被应用到与电有关的各个领域。

另外，开关电源技术的应用成熟，使许多电子产品小型化和微型化变为可能。

所以开关电源不仅成为各种电子设备的心脏，而且也成为了各种电子设备安全可靠运行的关键。

一、现代电源技术的发展概况现代电源技术的发展方向，是从以低频技术为主的传统电源技术，向以高频技术为主的现代电源技术方向转变。

电源技术始于上世纪的四十年代末五十年代初的硅整流器件，其发展先后经历了整流器时代、逆变器时代和变频器时代，并促进了电源技术在许多新领域的应用。

八十年代末期和九十年代初期发展起来的、以功率MOSFET和IGBT为代表的、集高频、高电压和大电流于一身的功率半导体复合器件，表明传统电源技术已经进入现代电源时代。

（一）整流器时代大功率的工业用电由工频（50Hz）交流发电机提供，但是大约20%——40%的电能是以直流形式消费的，其中最典型的是电解、牵引和直流传动三大领域。

大连理工大学电源技术大作业姓名：学号：功率因数校正（PFC）技术的研究随着减小谐波标准的广泛应用，更多的电源设计结合了功率因数校正(PFC)功能。

设计人员面对着实现适当的PFC段，并同时满足其它高效能标准的要求及客户预期成本的艰巨任务。

许多新型PFC拓扑和元件选择的涌现，有助设计人员优化其特定应用要求的设计。

1 IC UC3854的内部结构及工作原理功率因数是衡量电器设备性能的一项重要指标。

功率因数低的电器设备，不仅不利于电网传输功率的充分利用，而且往往这些电器设备的输入电流谐波含量较高，实践证明，较高的谐波会沿输电线路产生传导干扰和辐射干扰，影响其它用电设备的安全经济运行。

如对发电机和变压器产生附加功率损耗，对继电器、自动保护装置、电子计算机及通讯设备产生干扰而造成误动作或计算误差。

因此。

防止和减小电流谐波对电网的污染，抑制电磁干扰，已成为全球性普遍关注的问题。

国际电工委与之相关的电磁兼容法规对电器设备的各次谐波都做出了限制性的要求，世界各国尤其是发达国家已开始实施这一标准。

1.1功率因数校正基本原理功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因数可以衡量电力被有效利用的程度，当功率因数值越大，代表其电力利用率越高。

开关电源供应器上的功率因数校正器的运作原理是去控制调整交流电电流输入的时间与波型，使其与直流电电压波型尽可能一致，让功率因数趋近于。

这对于电力需求量大到某一个水准的电子设备而言是很重要的, 否则电力设备系统消耗的电力可能超出其规格，极可能干扰铜系统的其它电子设备。

PFC的英文全称为“Power Factor Correction”，意思是“功率因数校正”，功率因数指的是有效功率与总耗电量(视在功率)之间的关系，也就是有效功率除以总耗电量(视在功率)的比值。

基本上功率因素可以衡量电力被有效利用的程度，当功率因素值越大，代表其电力利用率越高。

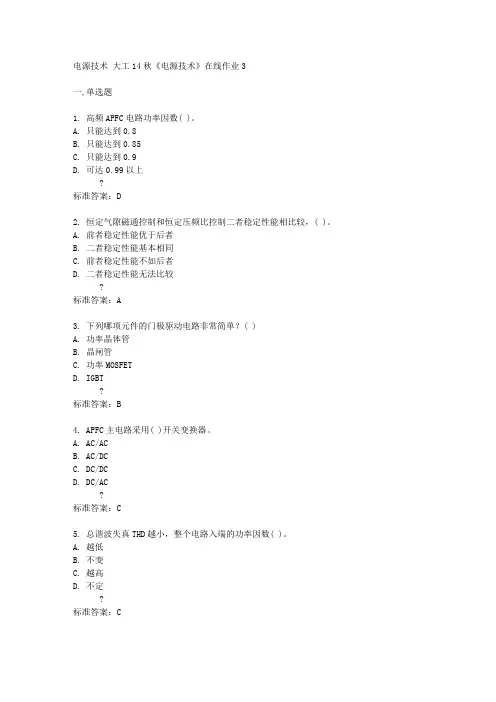

电源技术大工14秋《电源技术》在线作业3一,单选题1. 高频APFC电路功率因数( )。

A. 只能达到0.8B. 只能达到0.85C. 只能达到0.9D. 可达0.99以上?标准答案：D2. 恒定气隙磁通控制和恒定压频比控制二者稳定性能相比较，( )。

A. 前者稳定性能优于后者B. 二者稳定性能基本相同C. 前者稳定性能不如后者D. 二者稳定性能无法比较?标准答案：A3. 下列哪项元件的门极驱动电路非常简单？( )A. 功率晶体管B. 晶闸管C. 功率MOSFETD. IGBT?标准答案：B4. APFC主电路采用( )开关变换器。

A. AC/ACB. AC/DCC. DC/DCD. DC/AC?标准答案：C5. 总谐波失真THD越小，整个电路入端的功率因数( )。

A. 越低B. 不变C. 越高D. 不定?标准答案：C6. ( )通过改变电动机定子的供电频率，以改变电动机的同步转速达到调速的目的。

A. 变极调速B. 改变电动机转差率调速C. 变频调速D. 变压调速?标准答案：C二,多选题1. 三电平PWM变频器具有哪些优点？( )A. 可以降低对功率开关器件的耐压要求B. 在使用时可以省去外围滤波器C. 可使输出电压波形更接近于正弦波D. PWM输出电压波形中谐波较多?标准答案：ABC2. 下列哪些电路拓扑工作在不连续电流模式下？( )A. Buck变换器B. Boost变换器C. Flyback变换器D. Cuk变换器?标准答案：BC3. 在电压跟踪器控制方式下，开关变换器有哪几种工作模式？( )A. 电流临界控制模式B. 电流断续控制模式C. 电压临界控制模式D. 电压断续控制模式?标准答案：AB4. 当定子电压一定时，电动机主磁通不变，若减小定子电阻，则( )。

A. 转差率减小B. 转差率增大C. 转速降低D. 转速增加?标准答案：AC5. 变频器对其自身的保护功能有下列哪些内容？( )A. 瞬时过电流保护B. 对地短路保护C. 过电压保护D. 欠电压保护?标准答案：ABCD6. 下列有关各种交-直-交变频器的说法中标准的是( )。

变频技术试题及答案1、单选变频器出来的交流电的实质是（）。

（江南博哥）（江南博哥）A.交流B.低压直流C.直流脉冲D.低压交流答案：C2、填空题对逆变电路中功率器件的开关控制一般采用（）控制方式。

解析：SPWM3、问答题变频器接线时应注意哪些问题？解析：①输入电源必须接到R、S、T上，输出电源必须接到端子U、V、W上，若错接，会损坏变频器。

②为了防止触电、火灾等灾害和降低噪声，必须连接接地端子。

③端子和导线的连接应牢靠，要使用接触性好的压接端子。

④配完线后，要再次检查接线是否正确，有无漏接现象，端子和导线间是否短路或接地。

⑤通电后，需要改接线时，即使已经关断电源，也应等充电指示灯熄灭后，用万用表确认直流电压降到安全电压（DC25V以下）后再操作。

若还残留有电压就进行操作，会产生火花，这时先放完电后再进行操作。

4、判断题基本参数是变频器根据选用的功能而需要预置的参数。

答案：错5、问答题对电压型逆变器和电流型逆变器的特点进行比较。

解析：电压型逆变器是将整流电路产生的直流电压，通过电容进行滤波后供给逆变电路。

由于采用大电容滤波，故输出电压波形比较平直，在理想情况下可以看成一个内阻为零的电压源，逆变电路输出的电压为矩形波或阶梯波。

电流型逆变器是将整流输出的直流电压采用大电感滤波，因此，直流电流波形比较平直，因而电源内阻很大，对负载来说基本上是一个电流源，逆变电路输出的交流电流是矩形波。

6、问答题简述晶闸管的导通和阻断控制。

解析：晶闸管的导通控制：在晶闸管的阳极和阴极间加正向电压，同时在它的门极和阴极间也加正向电压形成触发电流，即可使晶闸管导通。

晶闸管一旦导通，门极即失去控制作用，因此门极所加的触发电压一般为脉冲电压。

晶闸管从阻断变为导通的过程成为触发导通。

门极触发电流一般只有几十毫安到几百毫安，而晶闸管导通后，从阳极到阴极可以通过几百、几千安的电流。

要使导通的晶闸管阻断，必须将阳极电流降低到一个称为维持电流的临界极限值以下。

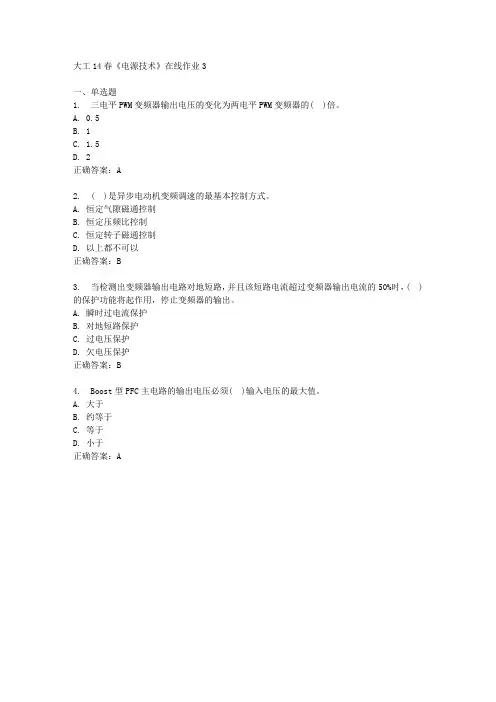

大工14春《电源技术》在线作业3一、单选题1. 三电平PWM变频器输出电压的变化为两电平PWM变频器的( )倍。

A. 0.5B. 1C. 1.5D. 2正确答案：A2. ( )是异步电动机变频调速的最基本控制方式。

A. 恒定气隙磁通控制B. 恒定压频比控制C. 恒定转子磁通控制D. 以上都不可以正确答案：B3. 当检测出变频器输出电路对地短路，并且该短路电流超过变频器输出电流的50%时，( )的保护功能将起作用，停止变频器的输出。

A. 瞬时过电流保护B. 对地短路保护C. 过电压保护D. 欠电压保护正确答案：B4. Boost型PFC主电路的输出电压必须( )输入电压的最大值。

A. 大于B. 约等于C. 等于D. 小于正确答案：A5. 带斩波器的二极管整流电路主要用于( )变频器。

A. 电流型PWM方式B. 电流型PAM方式C. 电压型PWM方式D. 电压型PAM方式正确答案：D6. 三相三开关PFC电路采用( )技术。

A. 单电平B. 二电平C. 三电平D. 多电平正确答案：C二、多选题1. 乘法器型PFC技术根据反馈电流的不同可以分为下列哪些控制方法？( )A. 峰值电流型控制B. 平均电流型控制C. 滞环电流控制D. 以上都不正确正确答案：ABC2. 下列哪些可用作主电路拓扑？( )A. Boost型变换器B. Buck型变换器C. Cuk型变换器D. Zeta型变换器正确答案：ABCD3. 零电压开关ZVS-PFC主电路具有下列哪些缺点？( )A. 主开关管电压应力小B. 主开关管电压应力大C. 与负载有关D. 与负载无关正确答案：BC4. APFC电路有哪些反馈控制环？( )A. 输入电流环B. 输入电压环C. 输出电流环D. 输出电压环正确答案：AD5. 按变频器主电路的结构形式，变频器可以分为( )。

A. 交-直-交变频器B. 交-交变频器C. 电压型变频器D. 电流型变频器正确答案：AB6. 升降压型主电路具有下列哪些优点？( )A. 峰值电流较大B. 在整个输入正弦周期内都可以连续工作C. 输出电压选择范围较大D. 利用开关管可以实现输出短路保护正确答案：BCD三、判断题1. 传统功率因数的定义实际上就是相移功率因数。

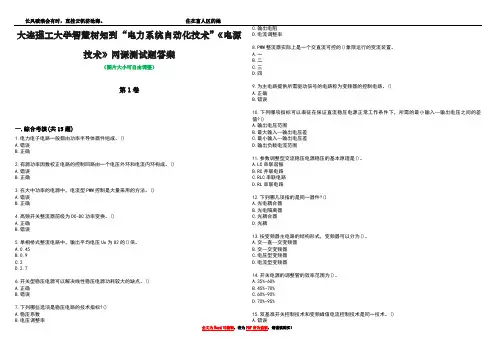

大连理工大学智慧树知到“电力系统自动化技术”《电源技术》网课测试题答案（图片大小可自由调整）第1卷一.综合考核(共15题)1.电力电子电路一般都由功率半导体器件组成。

()A.错误B.正确2.有源功率因数校正电路的控制回路由一个电压外环和电流内环构成。

()A.错误B.正确3.在大中功率的电源中，电流型PWM控制是大量采用的方法。

()A.错误B.正确4.高频开关整流器前级为DC-DC功率变换。

()A.正确B.错误5.单相桥式整流电路中，输出平均电压Uo为U2的()倍。

A.0.45B.0.9C.2D.2.76.开关型稳压电源可以解决线性稳压电源功耗较大的缺点。

()A.正确B.错误7.下列哪些选项是稳压电路的技术指标?()A.稳压系数B.电压调整率C.输出电阻D.电流调整率8.PWM整流器实际上是一个交直流可控的()象限运行的变流装置。

A.一B.二C.三D.四9.为主电路提供所需驱动信号的电路称为变频器的控制电路。

()A.正确B.错误10.下列哪项指标可以表征在保证直流稳压电源正常工作条件下，所需的最小输入—输出电压之间的差值?()A.输出电压范围B.最大输入—输出电压差C.最小输入—输出电压差D.输出负载电流范围11.参数调整型交流稳压电源稳压的基本原理是()。

A.LC串联谐振B.RC并联电路C.RLC串联电路D.RL串联电路12.下列哪几项指的是同一器件?()A.光电耦合器B.光电隔离器C.光耦合器D.光耦13.按变频器主电路的结构形式，变频器可以分为()。

A.交—直—交变频器B.交—交变频器C.电压型变频器D.电流型变频器14.开关电源的调整管的效率范围为()。

A.35%-60%B.45%-70%C.60%-90%D.70%-95%15.双基准开关控制技术和变频峰值电流控制技术是同一技术。

()A.错误B.正确第2卷一.综合考核(共15题)1.大型UPS广泛采用()整流电路。

A.单相桥式半控B.单相桥式全控C.三相桥式半控D.三相桥式全控2.下列选项中属于同一概念的是()。

大连理工大学电源技术大作业姓名：学号：学习中心：题目三：正激电路分析总则：围绕正激电路，介绍其工作原理、主要参数及对应计算方法，并简述其在实际中的应用。

撰写要求：（1）介绍基本斩波电路的分类。

（2）介绍正激电路的工作原理、主要参数及对应计算方法。

（3）简述正激电路在实际中的应用。

（4）学习心得一、工作原理如图：Q1导通时，副边二极管D1导通，D2截止，电网通过变压器T1向负载RL输送能量，此时输出滤波电感L储存能量。

当Q1截止时，电感的储能通过续流二极管D2向负载释放，D1截止。

N3与二极管D3串联起到去磁复位的作用。

注意：复位绕组对变压器工艺的要求，要求耦合好又要绝缘好。

还有其它形式复位电路如RCD复位电路LCD复位电路输出电压V0= NS×TON×ENPTNS /NP为副边原边匝比TON/T为导通时间与周期的比，即导通占空比E为原边绕组电压二、正激电路的设计设计前我们要给定电路设计的一些指标参数，总结为：1、开关频率2、输入电压范围:Vin min—Vin max3、输出负载范围:Io min—Io max4、输出电压范围:Vo min—Vo max5、滤波电感电流的纹波: △ILf6、输出电压纹波:△Vo第一步：工作频率的确定工作频率对电源体积以及特性影响很大，必须很好地选择。

工作频率高时，输出滤波器和输出变压器可小型化，过渡响应速度快。

但主开关元件、输出二极管、输出电容以及输出变压器的磁芯，还有电路设计等都受到限制。

另外，还要注意输出变压器绕组匝数。

第二步：最大导通时间（Ton max）的确定。

Ton max=T×Dmax对于正向激励D选为0.4~0.45较适宜。

Dmax是设计电路时的一个重要参数，它对主开关元件，输出二极管的耐压与输出保持时间，输出变压器以及输出滤波器的大小，变换效率等都有很大影响。

第三步：变压器次级输出电压的计算Vs min= （Vo max＋VL ＋VF）×TTon maxVs min：变压器次级最低电压Vo max：最大输出电压VL：电感线圈压降VF：输出侧二极管的正向压降第四步：变压器匝比N的计算N= Vin minVs minVin min: 变压器初级最低电压Vs min：变压器次级最低电压第五步：变压器初级绕组匝数的计算因为作用电压是一个方波，一个导通期间的伏秒值与初级绕组匝数关系NP= Vin min ×Ton max×108(Bm－Br)×SNP：初级绕组匝数Vin min：变压器初级最低电压Ton max：最大导通时间Bm－Br：磁感应强度S：磁芯有效截面积第六步：次级绕组匝数的计算Ns=Np/NN为匝比第七步：输出滤波电感的计算L=Vs min－（VF＋Vo max）×Ton max△IL△IL 为IO的15%—20%另外，功率开关器件电流电压耐量的确定，变压器原副边绕组线径的确定。

变频器课后习题答案1 什么是变频技术？变频技术，简单的说就是把直流电逆变成为不同频率的交流电，或是把交流变成直流再逆变成不同频率的交流，或是把直流变成交流再把交流变成直流。

在这些变化过程中，⼀般只是频率发⽣变化。

现在⼈们常说的变频技术主要是指交流变频调速技术，它是将⼯频交流电通过不同的技术⼿段变换成不同频率的交流电。

2 变频技术的类型有哪⼏种？1）交—直变频技术（即整流技术）。

它通过⼆极管整流、⼆极管续流或晶闸管、功率晶体管可控整流实观交—直流转换。

2）直—直变频技术（即斩波技术）。

它通过改变功率半导体器件的通断时间，即改变脉冲的频率（定宽变频），或改变脉冲的宽度（定频调宽），从⽽达到调节直流平均电压的⽬的。

3）直—交变频技术（即逆变技术）。

振荡器利⽤电⼦放⼤器件将直流电变成不同频率的交流电（甚⾄电磁波）。

逆变器则利⽤功率开关将直流电变成不同频率的交流电。

4）交—交变频技术（即移相技术）。

它通过控制功率半导体器件的导通与关断时间，实现交流⽆触点开关、调压、调光、调速等⽬的。

3 简述变频技术的发展趋势？（1）交流变频向直流变频⽅向转化（2）功率器件向⾼集成智能功率模块发展（3）缩⼩装置的尺⼨（4）⾼速度的数字控制（5）模拟器与计算机辅助设计（CAD）技术1.使晶闸管导通的条件是什么?①当门极电流IG=0时，如果在晶闸管两端施加正向电压，则J2结处于反偏，晶闸管处于正向阻断状态。

②如果正向电压超过临界极限即正向转折电压Ubo时，则漏电流急剧增⼤，晶闸管导通。

③导通期间，如果门极电流为零，并且阳极电流降到维持电流IH以下，则晶闸管⼜回到正向阻断状态。

2. 什么是晶闸管的浪涌电流？浪涌电流ITSM是⼀种由于电路异常情况（如故障）引起的并使结温超过额定结温的不重复性最⼤正向过载电流。

浪涌电流有上下限两个级，这些不重复电流定额⽤来设计保护电路。

3.如何判断晶闸管管脚极性？⽤万⽤表R×1kΩ挡测量晶闸管的任意两管脚电阻，其中有⼀管脚对另外两管脚正反向电阻都很⼤，在⼏百千欧以上，此管脚是阳极A。

大工16春《电源技术》大作业答案大工16春《电源技术》大作业答案大连理工大学电源技术大作业姓名：学号：自学中心：题目三：升压斩波电路分析总则：紧紧围绕降压斩波电路，了解其工作原理、主要参数及对应计算方法，并简述其在实际中的应用。

编写建议：（1）介绍基本斩波电路的分类。

（2）了解降压斩波电路的工作原理、主要参数及对应计算方法。

（3）详述降压斩波电路在实际中的应用领域。

（4）学习心得升压斩波电路分析（1）了解基本斩波电路的分类。

随着电力电子技术的迅速发展，高压开关稳压电源已广泛用于计算机、通信、工业加工和航空航天等领域。

所有的电力设备都需要良好稳定的供电，而外部提供的能源大多为交流，电源设备担负着把交流电源转换为电子设备所需的各种类别直流任务。

但有时所供的直流电压不符合设备需要，仍需变换，称为dc/dc变换。

直流斩波电路作为直流电变成另一种固定电压的dc-dc变换器，在直流传动系统.、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用。

随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路。

直流斩波技术已被广泛运用开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。

全控型电力电子器件igbt在牵引电传动电能传输与变换、有源滤波能领域得到了广泛的应用。

但以igbt为功率器件的直流斩波电路在实际应用中需要注意以下问题：（1）系统损耗的问；（2）栅极电阻；（3）驱动电路实现过流过压保护的问题。

直流斩波电路实际上使用的就是pwm技术，这种电路把直流电甩撕成一系列脉冲，发生改变脉冲的充电电流去赢得所须要的输入电压。

pwm掌控方式就是目前才用最为广为的一种掌控方式，它具备较好的调整特性。

随其电子技术的发展，近年来已发展各种集成式掌控芯片，这种芯片只需外接少量元器件就可以工作，这不但精简设计，还大幅度的增加元器件数量、连线和焊点（2）介绍升压斩波电路的工作原理、主要参数及对应计算方法。

大连理工大学电源技术大作业姓名：学号：学习中心：大工15春《电源技术》大作业题目三：PWM整流技术综述总则：介绍PWM整流器原理、特点，分析PWM整流器主电路拓补结构及其控制策略。

撰写要求：（1）画出PWM整流拓补电路图，介绍PWM整流器原理、特点。

（2）就目前PWM整流技术研究现状在主电路结构及其控制策略方面进行综述。

（3）总结（需要说明的问题）。

（4）为区分离线作业是否独立完成，请写些自己对该课程的想法或者学习心得。

作业具体要求：1. 封面格式封面名称：大连理工大学电源技术大作业，字体为宋体加黑，字号为小一；姓名、学号、学习中心等字体为宋体，字号为小三号。

2. 文件名大作业上交时文件名写法为：[姓名奥鹏卡号学习中心]（如：戴卫东101410013979浙江台州奥鹏学习中心[1]VIP）；以附件形式上交离线作业（附件的大小限制在10M以内），选择已完成的作业（注意命名），点提交即可。

如下图所示。

截止时间：2015年9月1日23:59:59前。

3. 正文格式作业正文内容统一采用宋体，字号为小四，字数在2000字以上。

PWM整流技术综述1 前言经过多年的研究和发展，PWM整流器的主电路己从早期的半控型器件桥路发展到如今的全控型器件桥路；其拓扑结构已从单相、三相电路发展到多相组合及多电平拓扑电路；PWM开关控制由单纯的硬开关调制发展到软开关调制；控制策略从间接电流控制发展到了直接电流控制；而主电路类型上，既有电压型整流器，也有电流型整流器。

自20世纪90年代以来，PWM整流器的研究主要集中在以下几个方面：PWM整流器的建模与分析；电压型PWM整流器的电流控制；主电路拓扑结构研究；系统控制策略研究；电流型PWM整流器研究。

由于PWM整流器网侧呈现出受控电流源特性，因而这一特性使得PWM整流器及其控制技术获得进一步的发展和拓宽，并取得了更为广泛和更为重要的应用，如静止无功补偿、有源电力滤波、统一潮流控制、超导储能、高压直流输电、电气传动、新型UPS以及太阳能、风能等再生能源的并网发电等。

大连理工大学22春“电力系统自动化技术”《电源技术》作业考核题库高频考点版（参考答案）一.综合考核(共50题)1.异步电动机变压变频调速时，通常在()。

A.基频以下采用恒转矩调速B.基频以下采用恒功率调速C.基频以上采用恒转矩调速D.基频以上采用恒功率调速参考答案：AD2.下列关于变频器的控制电路的说法中，正确的是()。

A.可以产生基极驱动信号B.其包括对电流、电压、电动机速度进行检测的信号检测电路C.其包括为变频器和电动机提供保护的保护电路D.其包括对外接口电路和对数字操作盒的控制电路参考答案：ABCD3.与升降压斩波电路相比，Cuk斩波电路具有输入电源电流和输出负载电流都是连续的优点。

()A.错误B.正确参考答案：B4.开关型稳压电源可以解决线性稳压电源功耗较大的缺点。

()A.正确B.错误参考答案：APWM整流器按照调制电平分类可分为()。

A.单相电路B.三相电路C.二电平电路D.三电平电路参考答案：CD6.CCM控制具有下列哪些特点?()A.电流总谐波失真小B.电流总谐波失真大C.电磁干扰小D.电磁干扰大参考答案：AC7.()是异步电动机变频调速的最基本控制方式。

A.恒定气隙磁通控制B.恒定压频比控制C.恒定转子磁通控制D.以上都不可以参考答案：B8.单相桥式整流电路的负载特性曲线的斜率代表了整流电路的()。

A.内阻B.电流C.电压D.功率参考答案：A9.变频器对其自身的保护功能有下列哪些内容?()C.过电压保护D.欠电压保护参考答案：ABCD10.APFC的主电路拓扑结构一般采用()开关变换器。

A.AC/ACB.AC/DCC.DC/DCD.DC/AC参考答案：C11.交流电动机有下列哪些调速方式?()A.变极调速B.改变电动机转差率调速C.变频调速D.以上都不正确参考答案：ABC12.单端反激式电路工作于电流连续模式时，变压器磁芯的利用率会显著下降。

()A.错误B.正确参考答案：B13.三相自耦调压型交流稳压电源就其功率输出部分的调节方式而言，包含下列哪些选项?()A.三相输出电压同步调节方式B.三相输出电压分别调节方式C.统调式D.分调式14.SCM技术中的电流信号实际上是交流信号。

大连理工大学电源技术大作业姓名：学号：学习中心：题目三：升压斩波电路分析总则：围绕升压斩波电路，介绍其工作原理、主要参数及对应计算方法，并简述其在实际中的应用。

撰写要求：（1）介绍基本斩波电路的分类。

（2）介绍升压斩波电路的工作原理、主要参数及对应计算方法。

（3）简述升压斩波电路在实际中的应用。

（4）学习心得升压斩波电路分析（1）介绍基本斩波电路的分类。

随着电力电子技术的迅速发展，高压开关稳压电源已广泛用于计算机、通信、工业加工和航空航天等领域。

所有的电力设备都需要良好稳定的供电，而外部提供的能源大多为交流，电源设备担负着把交流电源转换为电子设备所需的各种类别直流任务。

但有时所供的直流电压不符合设备需要，仍需变换，称为DC/DC 变换。

直流斩波电路作为直流电变成另一种固定电压的DC-DC变换器，在直流传动系统.、充电蓄电电路、开关电源、电力电子变换装置及各种用电设备中得到普通的应用。

随之出现了诸如降压斩波电路、升压斩波电路、升降压斩波电路、复合斩波电路等多种方式的变换电路。

直流斩波技术已被广泛运用开关电源及直流电动机驱动中，使其控制获得加速平稳、快速响应、节约电能的效果。

全控型电力电子器件IGBT在牵引电传动电能传输与变换、有源滤波能领域得到了广泛的应用。

但以IGBT为功率器件的直流斩波电路在实际应用中需要注意以下问题：（1）系统损耗的问；（2）栅极电阻；（3）驱动电路实现过流过压保护的问题。

直流斩波电路实际上采用的就是PWM技术，这种电路把直流电压斩成一系列脉冲，改变脉冲的占空比来获得所需要的输出电压。

PWM控制方式是目前才用最广泛的一种控制方式，它具有良好的调整特性。

随电子技术的发展，近年来已发展各种集成式控制芯片，这种芯片只需外接少量元器件就可以工作，这不但简化设计，还大幅度的减少元器件数量、连线和焊点（2）介绍升压斩波电路的工作原理、主要参数及对应计算方法。

假设L和C值很大。

V处于通态时，电源E向电感L充电，电流恒定I1，电容C向负载R供电，输出电压Uo恒定。

变频器试题及答案变频器试题及答案一、填空题1频率控制功能是变频器的基本控制功能。

控制变频器输出频率有以下几种方法：面板控制外接模拟量固定频率通讯控制2变频器具有多种不同的类型：按变换环节可分为交—交型和交—直—交型；按改变变频器输出电压的方法可分为脉冲幅度调制（PAM）型和脉冲宽度调制（PWM）型；按用途可分为专用型变频器和通用型变频器。

3为了适应多台电动机的比例运行控制要求，变频器具有频率增益功能。

4电动机在不同的转速下、不同的工作场合需要的转矩不同，为了适应这个控制要求，变频器具有转矩补偿功能5有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

6某电动机在变频运行时需要回避17～23Hz之间的频率，那么应设定回避频率值为__20Hz___，回避频率的范围为__3Hz_7变频器安装要求垂直安装，其正上方和正下方要避免可能阻挡进风、出风的大部件，四周距控制柜顶部、底部、隔板或其他部件的距离不应小于300mm8变频器是通过(电力电子器件)的通断作用将(工频交流电流)变换成(电压频率均可调)的一种电能控制装置。

9．有些设备需要转速分段运行，而且每段转速的上升、下降时间也不同，为了适应这些控制要求，变频器具有段速控制功能和多种加、减速时间设置功能。

10变频器接点控制端子可由以下信号控制其通断：⑴接点开关控制；⑵晶体管开关____；⑶光电耦合器开关控制。

11变频器的组成可分为主电路和控制电路。

12变频器交流电源输入端子为L1、L2、L3，根据应用电压不同，可分为220V单相和380V三相两种规格，当三相时，接入L1、L2、L3的L1、L2、L3端上，当单相时，接入L1、L2、L3的L1、L2、端上。

13．变频调速过程中，为了保持磁通恒定，必须保持U/F=常数14某变频器需要回避的频率为18HZ~22HZ，可设置回避频率值为20HZ，15．变频器输入控制端子分为数字量端子和模拟量端子。
