变电站综合自动化系统的组成和主要功能

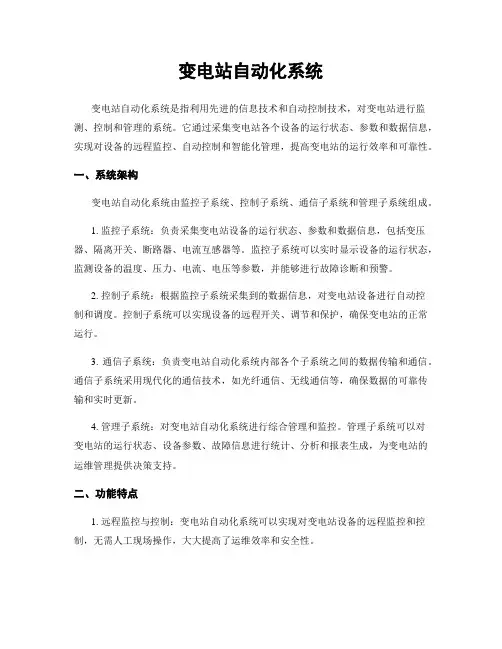

变电站自动化系统变电站自动化系统是指利用先进的信息技术和自动控制技术，对变电站进行监测、控制和管理的系统。

它通过采集变电站各个设备的运行状态、参数和数据信息，实现对设备的远程监控、自动控制和智能化管理，提高变电站的运行效率和可靠性。

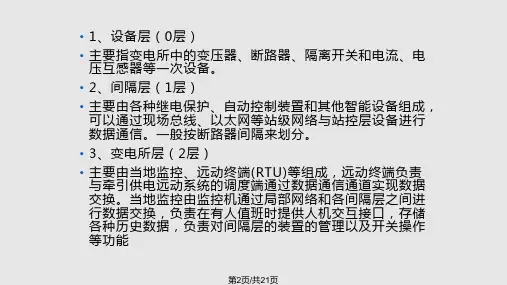

一、系统架构变电站自动化系统由监控子系统、控制子系统、通信子系统和管理子系统组成。

1. 监控子系统：负责采集变电站设备的运行状态、参数和数据信息，包括变压器、隔离开关、断路器、电流互感器等。

监控子系统可以实时显示设备的运行状态，监测设备的温度、压力、电流、电压等参数，并能够进行故障诊断和预警。

2. 控制子系统：根据监控子系统采集到的数据信息，对变电站设备进行自动控制和调度。

控制子系统可以实现设备的远程开关、调节和保护，确保变电站的正常运行。

3. 通信子系统：负责变电站自动化系统内部各个子系统之间的数据传输和通信。

通信子系统采用现代化的通信技术，如光纤通信、无线通信等，确保数据的可靠传输和实时更新。

4. 管理子系统：对变电站自动化系统进行综合管理和监控。

管理子系统可以对变电站的运行状态、设备参数、故障信息进行统计、分析和报表生成，为变电站的运维管理提供决策支持。

二、功能特点1. 远程监控与控制：变电站自动化系统可以实现对变电站设备的远程监控和控制，无需人工现场操作，大大提高了运维效率和安全性。

2. 自动化调度：根据变电站设备的运行状态和负荷需求，自动化系统可以进行设备的自动调度和控制，实现电力系统的优化运行。

3. 故障诊断与预警：自动化系统可以对变电站设备进行故障诊断和预警，及时发现设备的异常状态，并提供相应的处理建议，减少故障对变电站运行的影响。

4. 数据分析与报表生成：自动化系统可以对变电站设备的运行数据进行统计、分析和报表生成，为运维管理提供决策支持和参考依据。

5. 安全保护与应急处理：自动化系统可以实现对变电站设备的安全保护和应急处理，及时切除故障设备，确保变电站的安全运行。

变电站综合自动化系统在电力系统中，变电站是连接输电网和配电网的重要环节，是电能转换、分配和控制的关键组成部分。

为了提高变电站的运行效率和安全性，变电站综合自动化系统应运而生。

一、系统架构1. 主控系统主控系统是变电站综合自动化系统的核心，负责整体的监控、管理和控制。

通常由人机界面、数据采集与处理、远程通信等模块组成，能够实时监测变电站各种设备的状态并调度控制。

2. 保护系统保护系统是变电站综合自动化系统的重要组成部分，用于实时监测电力系统的运行状态，及时发现故障并采取相应的保护措施，确保电网的稳定运行。

3. 辅助设备系统辅助设备系统包括通风、照明、消防等设备，为变电站的安全运行提供支持。

二、功能特点1. 实时监控变电站综合自动化系统能够实时监测各种设备的运行状态，及时发现问题并作出相应处理，有效减少事故发生的可能性。

2. 自动化控制系统能够根据预设的逻辑和参数实现自动化控制，提高变电站的运行效率和精度。

3. 远程通信通过网络通信技术，可以实现对变电站的远程监控和操作，方便操作人员进行远程调度。

三、发展趋势随着信息技术的不断发展，变电站综合自动化系统也在不断完善和智能化。

未来，随着物联网、云计算等技术的广泛应用，变电站综合自动化系统将更趋于智能和自动化，实现更高效、安全、可靠的电力系统运行。

四、结语变电站综合自动化系统作为电力系统的重要组成部分，发挥着关键作用。

通过不断完善和创新，可以更好地适应电力系统的发展需求，提升变电站的运行效率和安全性。

希望在未来的发展中，变电站综合自动化系统可以发挥更大的作用，推动电力系统的可持续发展。

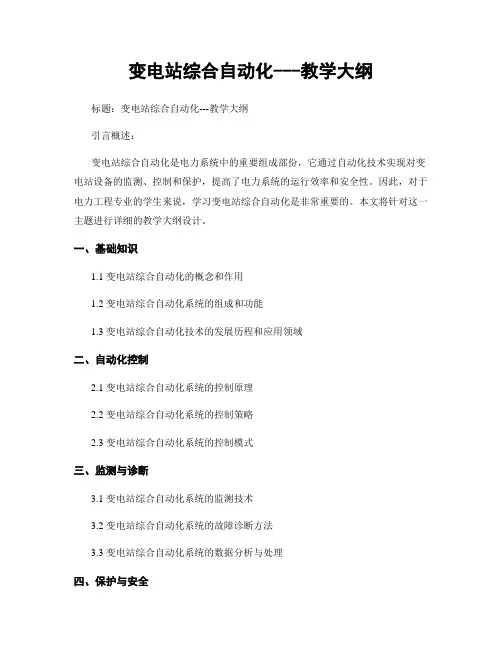

变电站综合自动化---教学大纲标题：变电站综合自动化---教学大纲
引言概述：
变电站综合自动化是电力系统中的重要组成部份，它通过自动化技术实现对变电站设备的监测、控制和保护，提高了电力系统的运行效率和安全性。

因此，对于电力工程专业的学生来说，学习变电站综合自动化是非常重要的。

本文将针对这一主题进行详细的教学大纲设计。

一、基础知识
1.1 变电站综合自动化的概念和作用
1.2 变电站综合自动化系统的组成和功能
1.3 变电站综合自动化技术的发展历程和应用领域
二、自动化控制
2.1 变电站综合自动化系统的控制原理
2.2 变电站综合自动化系统的控制策略
2.3 变电站综合自动化系统的控制模式
三、监测与诊断
3.1 变电站综合自动化系统的监测技术
3.2 变电站综合自动化系统的故障诊断方法
3.3 变电站综合自动化系统的数据分析与处理
四、保护与安全
4.1 变电站综合自动化系统的保护原理
4.2 变电站综合自动化系统的安全措施
4.3 变电站综合自动化系统的应急处理方法
五、实践应用
5.1 变电站综合自动化系统的实际案例分析
5.2 变电站综合自动化系统的工程设计与施工
5.3 变电站综合自动化系统的运行与维护
结论：
通过以上的教学大纲设计，学生可以系统地学习变电站综合自动化的基础知识、自动化控制、监测与诊断、保护与安全以及实践应用等方面的内容，从而为将来从事电力工程相关工作打下坚实的基础。

同时，教学大纲的设计也有助于提高学生的综合素质和实践能力，促进电力系统的现代化发展。

简述变电站综合自动化系统的结构及组成
变电站综合自动化系统是指用于实现变电站自动化控制和监视的一种集成化系统。

该系统通过集成各种自动化设备和软件，实现对变电站的综合监控、保护、控制和通信等功能。

变电站综合自动化系统的结构主要包括以下几个方面：
1. 数据采集系统：负责采集各种传感器和仪器的输入数据，如电流、电压、温度等。

通常采用PLC、RTU等设备来实现数
据采集。

2. 控制系统：负责对变电站设备的控制操作，包括开关的控制、断路器的操作、遥控等。

通常采用主站与站控器相结合的方式，使用远动装置来实现远距离的控制功能。

3. 保护系统：负责对变电设备和电力系统进行保护，包括对电流、电压、频率等参数进行监测和保护。

通常采用继电器保护装置、差动保护装置等设备来实现。

4. 监控系统：负责对变电站设备及电力系统的状态进行监测和显示，包括对各种仪器设备的状态、运行参数等进行实时监控，并通过人机界面显示给操作人员。

通常采用SCADA系统来实现。

5. 通信系统：负责变电站内各个设备之间的通信以及变电站与上级调度中心之间的通信。

通常采用通信协议如IEC 61850等
来实现设备之间的互联互通。

综合自动化系统通常还包括数据存储、数据处理分析、故障诊断、报警管理等功能，以及人机界面、报表输出、事件记录等辅助功能。

总而言之，变电站综合自动化系统主要由数据采集系统、控制系统、保护系统、监控系统和通信系统等组成，通过集成和协调各个子系统，实现对变电站设备和电力系统的快速、准确的运行控制和监视。

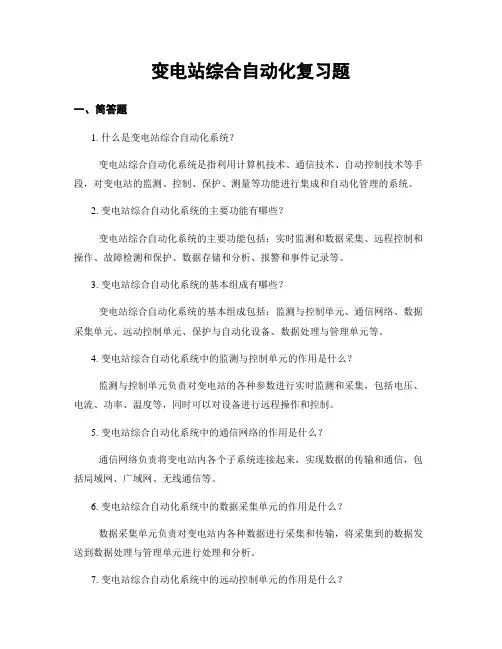

变电站综合自动化复习题一、简答题1. 什么是变电站综合自动化系统？变电站综合自动化系统是指利用计算机技术、通信技术、自动控制技术等手段，对变电站的监测、控制、保护、测量等功能进行集成和自动化管理的系统。

2. 变电站综合自动化系统的主要功能有哪些？变电站综合自动化系统的主要功能包括：实时监测和数据采集、远程控制和操作、故障检测和保护、数据存储和分析、报警和事件记录等。

3. 变电站综合自动化系统的基本组成有哪些？变电站综合自动化系统的基本组成包括：监测与控制单元、通信网络、数据采集单元、远动控制单元、保护与自动化设备、数据处理与管理单元等。

4. 变电站综合自动化系统中的监测与控制单元的作用是什么？监测与控制单元负责对变电站的各种参数进行实时监测和采集，包括电压、电流、功率、温度等，同时可以对设备进行远程操作和控制。

5. 变电站综合自动化系统中的通信网络的作用是什么？通信网络负责将变电站内各个子系统连接起来，实现数据的传输和通信，包括局域网、广域网、无线通信等。

6. 变电站综合自动化系统中的数据采集单元的作用是什么？数据采集单元负责对变电站内各种数据进行采集和传输，将采集到的数据发送到数据处理与管理单元进行处理和分析。

7. 变电站综合自动化系统中的远动控制单元的作用是什么？远动控制单元负责对变电站内的设备进行远程控制和操作，可以实现对开关、刀闸、隔离开关等设备的远程操作。

8. 变电站综合自动化系统中的保护与自动化设备的作用是什么？保护与自动化设备负责对变电站内的设备和电路进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

9. 变电站综合自动化系统中的数据处理与管理单元的作用是什么？数据处理与管理单元负责对采集到的数据进行处理、存储和分析，同时提供数据查询、报表生成、故障诊断等功能。

10. 变电站综合自动化系统的优势有哪些？变电站综合自动化系统的优势包括：提高运行效率和可靠性、减少人工操作和维护成本、提供实时监测和报警功能、提供数据分析和故障诊断等。

变电站综合自动化系统
变电站综合自动化系统是指用电子、通信和控制技术实现
对变电站设备和过程的监测、控制和管理的智能化系统。

其主要功能包括变电站设备状态监测、故障诊断、数据采
集和处理、远程控制和操作、报警与录波、安全保护等。

变电站综合自动化系统由以下几个主要组成部分构成：
1. 变电站智能终端单元 (RTU)：用于采集变电站各种设备
的模拟量和数字信号，并将数据传输给主站进行处理。

RTU还可以接收主站的控制命令，执行远程操作。

2. 主站系统：负责监控、控制和管理整个变电站。

主站系
统通过与RTU的通信，实现对变电站设备状态的实时监测
和故障诊断，以及对设备的远程操作和控制。

3. 通信网络：用于连接变电站的各个设备和综合自动化系
统的通信网络。

通信网络可以采用各种通信技术，如有线、无线、光纤等，以确保数据的可靠传输和通信的稳定性。

4. 数据管理系统：用于存储、处理和管理变电站的各种数据。

数据管理系统可以对采集的数据进行实时分析和统计，生成各种报表和图表，为变电站运行和维护提供有力的支持。

变电站综合自动化系统的应用可以提高变电站运行的可靠
性和安全性，提高设备利用率和运行效率，减少人工操作
和维护工作，减少故障的发生和处理时间，提升整个电网
的运行水平和管理能力。

变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的运行、监控、保护、测量和维护等进行全面自动化的管理和控制。

通过实时数据采集、传输和处理，实现对变电站各个设备的远程监控和控制，提高变电站的运行效率、可靠性和安全性。

一、综合自动化系统的主要功能1. 运行监控功能：通过对变电站的各个设备进行实时监测，及时发现设备异常情况，并进行报警和处理。

监控内容包括电压、电流、温度、湿度等参数的监测，以及设备的运行状态、开关操作等的监控。

2. 保护功能：综合自动化系统能够对变电站的各个设备进行保护，包括过电流保护、短路保护、接地保护、过压保护等。

当设备发生故障时，系统能够及时切除故障设备，并进行报警和记录。

3. 控制功能：综合自动化系统能够对变电站的各个设备进行远程控制，包括开关的合闸、分闸、变压器的调压、调容等操作。

通过远程控制，可以降低人工操作的风险，提高操作的准确性和效率。

4. 数据采集和处理功能：综合自动化系统能够对变电站的各个设备进行数据采集，并进行实时处理和存储。

通过对数据的分析和统计，可以及时发现设备的异常情况，提供科学依据进行设备维护和优化运行。

5. 通信功能：综合自动化系统能够通过网络实现与上级调度中心的通信，及时传输变电站的运行数据和状态信息。

通过与调度中心的通信，可以实现对变电站的远程监控和控制，提高变电站的运行效率和可靠性。

二、综合自动化系统的组成部份1. 监测装置：包括各种传感器和测量仪器，用于对变电站的各个设备进行参数的实时监测和测量。

常见的监测装置包括电流互感器、电压互感器、温度传感器、湿度传感器等。

2. 控制装置：包括PLC（可编程逻辑控制器）和RTU（远程终端单元）等，用于对变电站的各个设备进行远程控制和操作。

控制装置通常与监测装置相连接，实现对设备的自动控制和调节。

3. 通信装置：包括以太网、无线通信等，用于实现综合自动化系统与上级调度中心的数据传输和通信。

变电站综合自动化系统一、引言变电站是电力系统的重要组成部分，起到将高压电能转换为低压电能、配电给用户的作用。

为了提高变电站的运行效率、可靠性和安全性，人们逐渐引入综合自动化系统来实现对变电站的智能化管理和控制。

本文将介绍变电站综合自动化系统的基本概念、组成部分以及在实际运行中的应用。

二、综合自动化系统概述变电站综合自动化系统是指通过现代信息技术和自动化控制技术，对变电站进行实时监测、智能控制和故障处理的系统。

它由多个子系统组成，包括监控与管理子系统、保护与自动化控制子系统、通信与信息系统等。

2.1 监控与管理子系统监控与管理子系统是变电站综合自动化系统的核心部分，主要负责对变电站各种设备的状态进行实时监测和管理。

通过采集各种传感器和仪表的数据，监控与管理子系统可以实时显示变电站的运行状态，并对异常情况进行报警和处理。

同时，它还提供了人机界面，使操作人员可以直观地了解变电站的运行情况，进行远程操作和控制。

2.2 保护与自动化控制子系统保护与自动化控制子系统主要负责对变电站的设备和线路进行保护和控制。

它通过采集各种信号，判断设备和线路的状态，当发生故障或异常情况时，保护与自动化控制子系统能够及时做出反应，采取相应的措施进行保护和控制。

同时，它还可以实现变电站的自动化控制，根据不同的工况要求，实现自动调节和控制设备的运行。

2.3 通信与信息系统通信与信息系统是变电站综合自动化系统的重要组成部分，它负责变电站内部各个子系统之间以及与外部系统之间的数据交换和通信。

通过网络和通信设备，通信与信息系统能够实现数据的传输和共享，确保变电站各个子系统之间的协调运行。

同时，它还可以提供数据存储和处理的功能，为变电站的管理和决策提供支持。

三、变电站综合自动化系统应用案例3.1 变电站设备监测变电站综合自动化系统可以实时监测变电站各种设备的运行状态，包括变压器、开关设备、熔断器等。

通过采集各种传感器和仪表的数据，监控与管理子系统能够实时显示设备的参数和运行状态，并对异常情况进行报警。

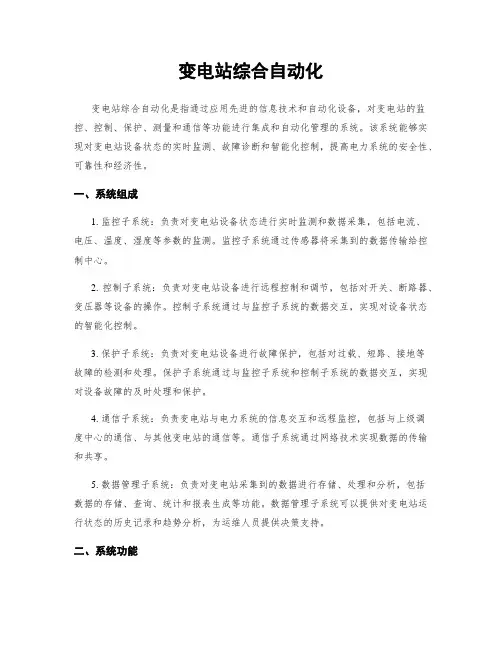

变电站综合自动化变电站综合自动化是指通过应用先进的信息技术和自动化设备，对变电站的监控、控制、保护、测量和通信等功能进行集成和自动化管理的系统。

该系统能够实现对变电站设备状态的实时监测、故障诊断和智能化控制，提高电力系统的安全性、可靠性和经济性。

一、系统组成1. 监控子系统：负责对变电站设备状态进行实时监测和数据采集，包括电流、电压、温度、湿度等参数的监测。

监控子系统通过传感器将采集到的数据传输给控制中心。

2. 控制子系统：负责对变电站设备进行远程控制和调节，包括对开关、断路器、变压器等设备的操作。

控制子系统通过与监控子系统的数据交互，实现对设备状态的智能化控制。

3. 保护子系统：负责对变电站设备进行故障保护，包括对过载、短路、接地等故障的检测和处理。

保护子系统通过与监控子系统和控制子系统的数据交互，实现对设备故障的及时处理和保护。

4. 通信子系统：负责变电站与电力系统的信息交互和远程监控，包括与上级调度中心的通信、与其他变电站的通信等。

通信子系统通过网络技术实现数据的传输和共享。

5. 数据管理子系统：负责对变电站采集到的数据进行存储、处理和分析，包括数据的存储、查询、统计和报表生成等功能。

数据管理子系统可以提供对变电站运行状态的历史记录和趋势分析，为运维人员提供决策支持。

二、系统功能1. 实时监测：变电站综合自动化系统能够实时监测变电站设备的运行状态，包括电流、电压、温度、湿度等参数的监测。

通过对设备状态的实时监测，可以及时发现设备异常情况，避免故障的发生。

2. 故障诊断：变电站综合自动化系统能够对设备故障进行诊断和定位，及时判断故障原因，并提供相应的处理建议。

通过对故障的快速诊断，可以缩短故障处理时间，提高设备的可用性。

3. 智能控制：变电站综合自动化系统能够实现对设备的智能化控制，包括对开关、断路器、变压器等设备的操作和调节。

通过智能控制，可以实现对电力系统的精确调节，提高系统的稳定性和经济性。

浅析变电站综合自动化系统一、引言变电站是电力系统中重要的组成部分，其作用是将输送来的高电压电能转换为低电压电能供给用户使用。

为了提高变电站的安全性、稳定性和可靠性，综合自动化系统被广泛应用于变电站的运行和管理中。

本文将对变电站综合自动化系统进行浅析，包括系统的定义、功能、组成以及应用案例等方面。

二、系统定义变电站综合自动化系统是指利用先进的计算机、通信、控制和监测技术，对变电站的设备、工艺和运行状态进行实时监测、控制和管理的一种自动化系统。

该系统通过实时采集和处理各种数据，并根据预设的规则和算法进行分析和决策，实现对变电站设备的自动控制和运行状态的监测与管理。

三、系统功能1. 设备监测与控制：变电站综合自动化系统可以实时监测变电站各种设备（如变压器、开关设备、保护设备等）的运行状态和参数，并根据需要进行远程控制和调节。

例如，系统可以监测变压器的温度、油位等参数，并在异常情况下自动发出警报或采取控制措施。

2. 事故检测与处理：系统可以通过对变电站设备的监测和分析，及时发现设备故障和事故，并自动进行处理。

例如，当系统发现某个开关设备发生故障时，可以自动切换到备用设备，以保证电力供应的连续性和可靠性。

3. 数据采集与分析：系统可以实时采集和存储变电站各种设备的运行数据，并进行分析和统计。

通过对数据的分析，可以了解设备的运行状况和负荷情况，为变电站的运行和管理提供科学依据。

4. 远程监控与管理：变电站综合自动化系统可以实现对多个变电站的远程监控和管理。

通过远程通信技术，可以监测和控制分布在不同地点的变电站设备，提高运行效率和管理水平。

四、系统组成1. 采集与传输子系统：该子系统负责采集变电站各种设备的运行数据，并将数据传输到中央控制中心。

采集方式包括传感器、仪表、通信设备等。

传输方式可以采用有线或无线通信技术。

2. 控制与决策子系统：该子系统负责对采集到的数据进行处理、分析和决策。

通过预设的规则和算法，对设备的运行状态进行评估和判断，并根据需要进行控制和调节。

变电站自动化系统变电站自动化系统是一种集电力监控、控制、保护和通信于一体的综合性系统，它能够实现对变电站设备的自动化管理和运行状态的实时监测。

本文将从系统架构、功能模块、技术特点和应用优势等方面详细介绍变电站自动化系统。

一、系统架构变电站自动化系统的架构主要由监控层、控制层、保护层和通信层组成。

1. 监控层：监控层是变电站自动化系统的核心部分，它通过连接到各种监测仪器和设备，实时采集和监测变电站的运行数据。

监控层通常包括人机界面、数据采集、数据处理和报警管理等功能模块。

2. 控制层：控制层是变电站自动化系统的控制中心，它负责对变电站设备进行远程控制和调度。

控制层通常包括自动化控制、设备调度、运行管理和故障处理等功能模块。

3. 保护层：保护层是变电站自动化系统的安全保障层，它通过对变电站设备的电气参数进行监测和保护，确保设备的安全运行。

保护层通常包括差动保护、过电流保护、过压保护和接地保护等功能模块。

4. 通信层：通信层是变电站自动化系统的数据传输层，它负责将监控层、控制层和保护层之间的数据传输和通信。

通信层通常包括局域网、远程通信和数据存储等功能模块。

二、功能模块变电站自动化系统具有以下主要功能模块：1. 实时监测：系统能够实时监测变电站设备的运行状态，包括电流、电压、功率等参数的采集和显示。

2. 远程控制：系统支持对变电站设备的远程控制，包括开关控制、调节控制和故障处理等功能。

3. 数据存储：系统能够对变电站设备的运行数据进行存储和管理，以便后续的数据分析和报表生成。

4. 报警管理：系统支持对变电站设备的异常情况进行实时报警，并能够自动发送报警信息给相关人员。

5. 数据分析：系统能够对变电站设备的运行数据进行分析，提供运行状态评估和故障诊断等功能。

6. 远程维护：系统支持对变电站设备的远程维护和升级，减少了人工巡检和维护的工作量。

三、技术特点变电站自动化系统具有以下技术特点：1. 开放性：系统采用开放式架构，能够与其他系统进行数据交互和集成，提高了系统的灵活性和可扩展性。

变电站综合自动化复习题一、简答题1. 请简要介绍变电站综合自动化系统的定义和作用。

答：变电站综合自动化系统是指利用现代计算机技术、通信技术和控制技术对变电站的监控、保护、测量、控制等功能进行集成和自动化实现的系统。

其作用是提高变电站的运行可靠性、安全性和经济性，实现对变电站设备的远程监控、智能化控制和自动化管理。

2. 请简要描述变电站综合自动化系统的基本组成。

答：变电站综合自动化系统主要由以下几个部分组成：- 监控与数据采集子系统：负责对变电站设备的状态进行监测和数据采集，并将数据传输给上位机系统。

- 通信子系统：负责变电站内部各个子系统之间的数据传输和通信，包括局域网、广域网、无线通信等。

- 保护与自动化控制子系统：负责对变电站设备进行保护和自动化控制，包括差动保护、过电流保护、接地保护等。

- 信息处理与管理子系统：负责对采集到的数据进行处理和分析，并提供给操作人员进行监控和管理。

- 人机界面子系统：提供给操作人员与系统进行交互的界面，包括显示屏、键盘、鼠标等。

3. 请简要介绍变电站综合自动化系统的主要功能。

答：变电站综合自动化系统的主要功能包括：- 监控功能：实时监测变电站设备的运行状态，包括电压、电流、温度等参数，以及设备的工作状态和故障情况。

- 保护功能：对变电站设备进行保护，如差动保护、过电流保护、接地保护等，及时切除故障设备，保护变电站的安全运行。

- 自动化控制功能：实现对变电站设备的自动化控制，如开关的自动合闸、分闸，线路的自动切换等。

- 数据采集与处理功能：采集变电站设备的运行数据，并进行处理和分析，为运维人员提供决策支持。

- 远程监控与管理功能：实现对变电站设备的远程监控和管理，运维人员可以通过网络远程查看设备状态、进行操作和维护。

二、计算题1. 请计算一个变电站综合自动化系统的可靠性指标。

答：变电站综合自动化系统的可靠性指标可以通过以下公式计算：可靠性指标 = (系统可用时间 / (系统可用时间 + 系统不可用时间)) * 100%假设一个变电站综合自动化系统在一年中共运行8760小时，其中系统不可用时间为24小时，则可靠性指标为：(8760 / (8760 + 24)) * 100% = 99.73%2. 请计算一个变电站综合自动化系统的经济性指标。

变电站综合自动化系统的组成和主要功能随着电力工业自动化技术的不断发展，变电站综合自动化系统成为电力行业中的重要组成部分。

该系统通过自动化控制设备，实现对变电站电力设备的自动化操控、信息采集和处理，以提高设备运行的可靠性、安全性和经济性，从而满足电力市场的要求，为电网的稳定运行做出了贡献。

1. 电源系统电源系统提供了系统所需的电源电压和电流，可以是交流电源和直流电源。

在交流电源下，主要是由变压器、开关装置和控制装置组成，用于满足控制系统的电源需求。

在直流电源下，主要是由开关电源和应急电池组成，用于保证控制系统在断电情况下的正常运行。

2. 信息采集系统信息采集系统主要负责获取变电站各项设备的工作状态、参数数据和通信数据等信息，以及接收外部管控系统的指令，对变电站设备进行控制操作。

采集的信息包括电量、电压、电流、功率等信号，通常由微机、传感器和检测仪等设备组成。

3. 控制系统控制系统是变电站综合自动化系统的核心部分，负责根据所采集到的数据进行信息加工和处理，并通过控制指令实现对变电站设备进行控制和调节。

控制系统通常由计算机、PLC、数控装置等主要设备组成，结合软件编程实现设备的自动控制。

通信系统主要负责接收来自外部管控系统的命令，并向外部管控系统发送相关的数据信息。

通信系统的主要设备包括终端设备、通信接口和通信网络。

终端设备主要用于实现各类数据通信和处理，通信接口负责与外部管控系统进行数据交换，通信网络则负责信息传输。

变电站综合自动化系统可以通过电源自动控制，实现对电源电压和电流的自动调节和控制。

在电压或电流异常时，它可以通过控制设备，自动进行调整和控制，保障设备的安全稳定运行。

2. 设备监测和故障诊断综合自动化系统可以实现对变电站各个设备的实时监测和检测，可以精确判断设备的运行状况，并及时诊断出故障原因。

它可以监控电压、电流、温度等信号，对设备进行科学的维修和保养。

3. 能耗管理综合自动化系统可以进行能源管理和控制，实现对变电站的耗电量进行监控和处理，从而实现对能源的合理利用和节约。

变电站综合自动化的结构形式变电站综合自动化是指利用先进的计算机、通信、控制和信息技术对变电站进行全面自动化、智能化管理和运行的系统。

它通过集成各种设备和系统，实现对变电站的监控、控制、保护、调度、信息处理和管理等功能，提高运维效率，提供可靠的电力供应，同时为电力系统提供了更可靠、灵活、高效的支撑。

1.硬件架构：（1）采集单元：变电站综合自动化系统需要对变电站各种设备的运行参数和状态进行实时采集。

采集单元通常包括传感器、采集装置和信号处理器等设备，通过采集设备和传感器的信号将变电站实时数据传送到综合自动化系统的控制中心。

（2）控制单元：控制单元负责对变电站的各种设备进行控制和调度。

控制单元通常包括PLC（可编程控制器）、RTU（远动终端单元）等设备，通过接收控制中心的指令，控制设备的运行状态，实现对变电站的智能化控制。

（3）通信网络：通信网络是变电站综合自动化系统的基础，用于实现各个设备之间和与控制中心之间的数据通信。

通信网络包括以太网、无线网络、光纤等传输介质，确保实时、可靠、稳定地传送数据。

（4）控制中心：控制中心是整个变电站综合自动化系统的核心，负责对变电站设备进行监控、控制、保护、调度和管理等功能。

控制中心通常包括监控系统、远动控制系统、保护系统、自动化系统和信息管理系统等模块，通过人机界面和专业软件对变电站进行综合管理。

2.软件架构：（1）监控系统：监控系统是变电站综合自动化系统的基础子系统，用于实时监视变电站各种设备的运行状态，包括电流、电压、频率、温度等参数，以及各种开关、隔离器、变压器等设备的位置、状态等信息。

（2）远动控制系统：远动控制系统用于实现对变电站设备的遥控和遥调功能，包括对开关、隔离器、变压器等设备的远程操作和调度。

通过远动控制系统，可以实现变电站的自动化操作和调度，提高运维效率。

（3）保护系统：保护系统是变电站综合自动化系统的重要组成部分，用于对变电站各种设备进行保护和安全控制。

变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的各个系统进行集成和自动化管理的一种技术手段。

通过综合自动化系统，可以实现对变电站的监控、控制、保护、测量、通信等功能的集成管理，提高变电站的运行效率、可靠性和安全性。

一、综合自动化系统架构综合自动化系统主要包括以下几个子系统：1. 监控子系统：通过安装在变电站各个设备上的传感器和监测装置，实时采集变电站的运行状态和参数数据，并将数据传输给监控中心。

监控中心通过监控软件对数据进行处理和分析，实现对变电站的远程监控和实时预警。

2. 控制子系统：控制子系统负责对变电站的各个设备进行远程控制和调节。

通过控制中心的操作界面，操作人员可以对变电站的开关、刀闸、断路器等设备进行远程控制，实现对变电站的自动化操作。

3. 保护子系统：保护子系统是变电站的重要组成部分，主要负责对变电站的设备和电路进行保护。

保护装置通过监测电流、电压等参数，一旦发现异常情况，会自动切断故障电路，保护设备的安全运行。

4. 测量子系统：测量子系统主要负责对变电站的电力参数进行测量和记录，包括电流、电压、功率因数等。

通过测量数据的采集和分析，可以对变电站的运行状态进行评估和优化。

5. 通信子系统：通信子系统负责变电站内部各个设备之间的数据传输和通信。

通过建立可靠的通信网络，可以实现变电站内部各个子系统之间的数据共享和交互。

二、综合自动化系统的优势1. 提高运行效率：综合自动化系统可以实现对变电站的远程监控和自动化控制，减少人工干预，提高运行效率。

2. 提高可靠性：通过对变电站设备的实时监测和预警，可以及时发现并处理潜在的故障，提高设备的可靠性和稳定性。

3. 提高安全性：综合自动化系统可以实现对变电站设备的远程控制和保护，减少人工操作的风险，提高变电站的安全性。

4. 降低人工成本：综合自动化系统可以减少对人工的依赖，降低人工成本，提高变电站的经济效益。

5. 提供数据支持：综合自动化系统可以实时采集和记录变电站的运行数据，为后续的数据分析和决策提供支持。

35kV变电站综合自动化一、概述35kV变电站综合自动化系统是指在35kV变电站中应用现代自动化技术，实现对变电站设备、电力系统及其运行状态的监控、控制和保护，提高变电站的安全性、可靠性和经济性。

二、系统组成1. 监控系统：通过监控终端、监控软件等实现对变电站设备的远程监控，包括变压器、开关设备、保护装置等的实时状态监测和数据采集。

2. 控制系统：通过控制终端、控制软件等实现对变电站设备的远程控制，包括开关设备的远程操作、变压器的调节控制等。

3. 保护系统：通过保护装置、保护软件等实现对变电站设备的保护，包括对电流、电压、频率等参数的监测和故障判断，以及对设备的自动断电等保护动作。

4. 通信系统：通过通信设备、通信协议等实现各个子系统之间的数据交互和远程通信，确保系统的实时性和可靠性。

5. 辅助系统：包括电源系统、温湿度监测系统、火灾监测系统等，提供对系统运行环境的监测和控制。

三、功能要求1. 设备监测：实时监测变电站设备的运行状态，包括电流、电压、温度等参数的监测和数据采集。

2. 故障检测：对变电站设备进行故障检测和故障判断，及时发现故障并采取相应的保护措施。

3. 远程操作：实现对变电站设备的远程操作，包括开关设备的远程控制、变压器的调节控制等。

4. 数据管理：对采集到的数据进行存储、处理和分析，生成报表和趋势图，为运维管理提供决策支持。

5. 通信互联：实现各个子系统之间的数据交互和远程通信，确保系统的实时性和可靠性。

6. 报警管理：对变电站设备的异常情况进行实时监测和报警处理，及时通知操作人员并采取相应的措施。

7. 安全保护：对变电站设备进行安全保护，包括对电流、电压、频率等参数的监测和故障判断，以及对设备的自动断电等保护动作。

8. 运维管理：对变电站设备进行运维管理，包括设备巡检、维护计划制定、故障分析等，提高设备的可靠性和使用寿命。

四、技术要求1. 系统稳定性：系统应具有良好的稳定性和可靠性，能够长期稳定运行，保证变电站的正常运行。
