变电站综合自动化系统的基本功能(精)

变电站综合自动化系统的基本功能

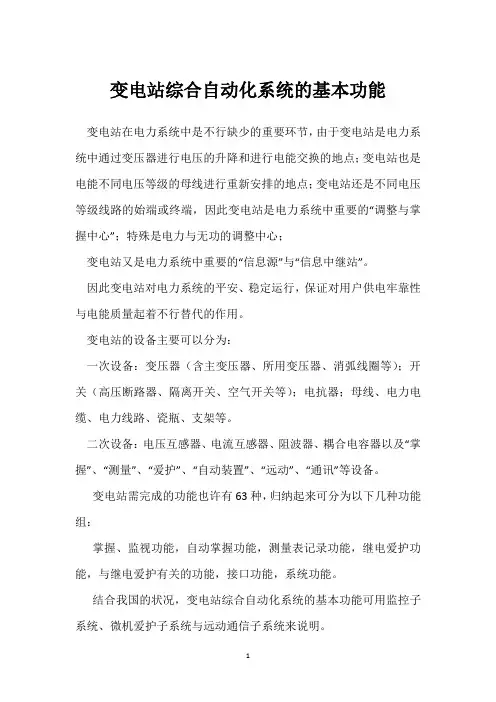

变电站在电力系统中是不行缺少的重要环节，由于变电站是电力系统中通过变压器进行电压的升降和进行电能交换的地点；变电站也是电能不同电压等级的母线进行重新安排的地点；变电站还是不同电压等级线路的始端或终端，因此变电站是电力系统中重要的“调整与掌握中心”；特殊是电力与无功的调整中心；
变电站又是电力系统中重要的“信息源”与“信息中继站”。

因此变电站对电力系统的平安、稳定运行，保证对用户供电牢靠性与电能质量起着不行替代的作用。

变电站的设备主要可以分为：
一次设备：变压器（含主变压器、所用变压器、消弧线圈等）；开关（高压断路器、隔离开关、空气开关等）；电抗器；母线、电力电缆、电力线路、瓷瓶、支架等。

二次设备：电压互感器、电流互感器、阻波器、耦合电容器以及“掌握”、“测量”、“爱护”、“自动装置”、“远动”、“通讯”等设备。

变电站需完成的功能也许有63种，归纳起来可分为以下几种功能组：
掌握、监视功能，自动掌握功能，测量表记录功能，继电爱护功能，与继电爱护有关的功能，接口功能，系统功能。

结合我国的状况，变电站综合自动化系统的基本功能可用监控子系统、微机爱护子系统与远动通信子系统来说明。

变电站综合自动化变电站综合自动化是指利用现代化的信息技术和自动化控制技术，对变电站的运行、监控、保护、测量和维护等进行全面自动化的管理和控制。

通过实时数据采集、传输和处理，实现对变电站各个设备的远程监控和控制，提高变电站的运行效率、可靠性和安全性。

一、综合自动化系统的主要功能1. 运行监控功能：通过对变电站的各个设备进行实时监测，及时发现设备异常情况，并进行报警和处理。

监控内容包括电压、电流、温度、湿度等参数的监测，以及设备的运行状态、开关操作等的监控。

2. 保护功能：综合自动化系统能够对变电站的各个设备进行保护，包括过电流保护、短路保护、接地保护、过压保护等。

当设备发生故障时，系统能够及时切除故障设备，并进行报警和记录。

3. 控制功能：综合自动化系统能够对变电站的各个设备进行远程控制，包括开关的合闸、分闸、变压器的调压、调容等操作。

通过远程控制，可以降低人工操作的风险，提高操作的准确性和效率。

4. 数据采集和处理功能：综合自动化系统能够对变电站的各个设备进行数据采集，并进行实时处理和存储。

通过对数据的分析和统计，可以及时发现设备的异常情况，提供科学依据进行设备维护和优化运行。

5. 通信功能：综合自动化系统能够通过网络实现与上级调度中心的通信，及时传输变电站的运行数据和状态信息。

通过与调度中心的通信，可以实现对变电站的远程监控和控制，提高变电站的运行效率和可靠性。

二、综合自动化系统的组成部份1. 监测装置：包括各种传感器和测量仪器，用于对变电站的各个设备进行参数的实时监测和测量。

常见的监测装置包括电流互感器、电压互感器、温度传感器、湿度传感器等。

2. 控制装置：包括PLC（可编程逻辑控制器）和RTU（远程终端单元）等，用于对变电站的各个设备进行远程控制和操作。

控制装置通常与监测装置相连接，实现对设备的自动控制和调节。

3. 通信装置：包括以太网、无线通信等，用于实现综合自动化系统与上级调度中心的数据传输和通信。

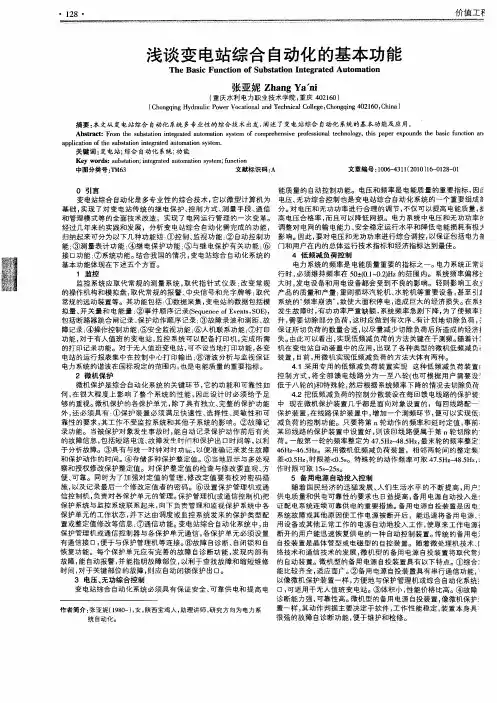

浅析变电站综合自动化系统一、引言变电站是电力系统中重要的组成部分，其作用是将输送来的高电压电能转换为低电压电能供给用户使用。

为了提高变电站的安全性、稳定性和可靠性，综合自动化系统被广泛应用于变电站的运行和管理中。

本文将对变电站综合自动化系统进行浅析，包括系统的定义、功能、组成以及应用案例等方面。

二、系统定义变电站综合自动化系统是指利用先进的计算机、通信、控制和监测技术，对变电站的设备、工艺和运行状态进行实时监测、控制和管理的一种自动化系统。

该系统通过实时采集和处理各种数据，并根据预设的规则和算法进行分析和决策，实现对变电站设备的自动控制和运行状态的监测与管理。

三、系统功能1. 设备监测与控制：变电站综合自动化系统可以实时监测变电站各种设备（如变压器、开关设备、保护设备等）的运行状态和参数，并根据需要进行远程控制和调节。

例如，系统可以监测变压器的温度、油位等参数，并在异常情况下自动发出警报或采取控制措施。

2. 事故检测与处理：系统可以通过对变电站设备的监测和分析，及时发现设备故障和事故，并自动进行处理。

例如，当系统发现某个开关设备发生故障时，可以自动切换到备用设备，以保证电力供应的连续性和可靠性。

3. 数据采集与分析：系统可以实时采集和存储变电站各种设备的运行数据，并进行分析和统计。

通过对数据的分析，可以了解设备的运行状况和负荷情况，为变电站的运行和管理提供科学依据。

4. 远程监控与管理：变电站综合自动化系统可以实现对多个变电站的远程监控和管理。

通过远程通信技术，可以监测和控制分布在不同地点的变电站设备，提高运行效率和管理水平。

四、系统组成1. 采集与传输子系统：该子系统负责采集变电站各种设备的运行数据，并将数据传输到中央控制中心。

采集方式包括传感器、仪表、通信设备等。

传输方式可以采用有线或无线通信技术。

2. 控制与决策子系统：该子系统负责对采集到的数据进行处理、分析和决策。

通过预设的规则和算法，对设备的运行状态进行评估和判断，并根据需要进行控制和调节。

变电所综合自动化系统的基本功能
变电所综合自动化系统的基本功能包括：
1. 电力监控与管理：实时监控变电站的电能质量、电流、电压、功率等参数，并对电力系统进行管理和控制。

2. 通信网络与远程监控：建立通信网络，实现对变电站设备的远程监控和管理，包括远程遥测、遥信、遥控等功能。

3. 保护与安全：提供对变电站设备的状态监测和保护功能，包括故障检测、故障定位、故障隔离等措施，确保电力系统的安全运行。

4. 数据采集与处理：采集变电站各种设备的数据，并进行处理、分析和存储，为运维人员提供决策支持。

5. 能源管理与优化：通过对电力系统进行实时监测和分析，优化电力负荷分配，提高能源利用效率。

6. 运维管理与维护：对变电站设备进行运维管理和维护，包括设备巡检、维修计划安排、故障处理等功能。

7. 报警与告警：当变电站设备发生故障或异常情况时，及时发出报警或告警信号，通知相关人员进行处理。

8. 数据可视化与报表分析：将采集到的数据以可视化的方式呈现，并生成报表进行分析和评估，为电力系统的管理和决策提供参考。

第1章变电站综合自动化系统的基础知识习题答案1.什么是变电站综合自动化？答：变电站综合自动化是利用先进的计算机技术、现代电子技术、通信技术和信号处理技术，实现对全变电站的主要设备和输、配电线路的自动监视、测量、自动控制和微机保护，以及与调度通信等综合性的自动化功能。

变电站综合自动化系统具有功能综合化、结构微机化、操作监视屏幕化、运行管理智能化等特征。

2.变电站综合自动化系统有哪些基本功能？答：变电站综合自动化系统的基本功能主要有微机保护、安全自动控制、远动监控、通信管理。

3.简述变电站层的组成。

答：变电站层一般主要由操作员工作站（监控主机）、五防主机、远动主站及工程师工作站组成。

4.RCS-9600综合自动化系统有哪几部份组成？答：RCS-9600综合自动化系统从整体上分为三层，即变电站层、通信层和间隔层，硬件主要由保护测控单元、通信控制单元及后台监控系统组成。

5.RCS-9600后台监控系统具有哪些特点？答：RCS-9600后台监控系统用于综合自动化变电站的计算机监视、管理和控制或用于集控中心对无人值班变电站进行远方监控。

RCS-9600后台监控系统通过测控装置、微机保护以及变电站内其他微机化设备（IED）采集和处理变电站运行的各种数据，对变电站运行参数自动监视，按照运行人员的控制命令和预先设定的控制条件对变电站进行控制，为变电站运行维护人员提供变电站运行监视所需要的各种功能，减轻运行维护人员的劳动强度，提高变电站运行的稳定性和可靠性。

6.RCS-9600系列保护测控单元完成的主要功能有哪些？答：RCS-9600系列保护测控单元作为变电站综合自动化系统一个基本部分，以变电站基本元件为对象，完成数据采集、保护和控制等功能。

概括地说，其完成的主要功能有：模拟量数据采集、转换与计算，开关量数据采集、滤波，继电保护，自动控制功能，事件顺序记录，控制输出，对时，数据通信。

7.RCS-9600综合自动化系统中实时采集的数据包括哪些类型？答：实时数据采集包括：1遥测。

变电站综合自动化概述摘要：本文简要介绍了变电站的组成、工作原理及作用，变电站综合自动化系统的结构模式和基本功能，进一步叙述了变电站综合自动化系统的特点以及存在的问题,提出了变电站综合自动化基本概念,并变电站自动化的发展前景进行分析。

关键词 :变电站变电站综合自动化系统1。

概述电网是一个不可分割的整体，对整个电网的一、二次设备信息进行综合利用,对保证电网安全稳定运行具有重大的意义。

变电站是电力系统中变换电压、接受和分配电能、控制电力的流向和调整电压的电力设施,它通过其变压器将各级电压的电网联系起来.变电站综合自动化系统是利用计算机系统、网络、数据库现代通讯技术等将变电站的二次设备（包括控制、测量、保护、自动装置等，经过功能组合和优化设计，对变电站实行自动监控，测量和协调来提高变电站的运行效率和稳定性.他完全取代了常规的监控仪表,中央信息系统，变送器及常规远动装置。

不仅提高了变电站的可控性,而且由于采用了无人值班的管理模式,更有效地提升了劳动生产率，减少了人为误操作的可能，最大程度提高了变电站的可靠性和经济性。

2. 变电站变电站（Substation改变电压的场所.是把一些设备组装起来，用以切断或接通、改变或者调整电压。

在电力系统中,变电站是输电和配电的集结点。

2.1 变电站组成变电站主要是有设备及安装工程、建筑工程（土建、其他项目工程等。

设备及安装工程包括两部分：既一次部分(设备、二次部分(设备 .变电站是把一些设备组装起来，用以切断或接通、改变或者调整电压,在电力系统中,变电站是输电和配电的集结点，变电站的设备有变压器、开闭电路的开关设备，汇集电流的母线，计量和控制用互感器、仪表、继电保护装置和防雷保护装置、调度通信装置等，有的变电站还有无功补偿设备。

2.2 变电站工作原理变压器是变电站的主要设备, 分为双绕组变压器、三绕组变压器和自耦变压器即高、低压每相共用一个绕组，从高压绕组中间抽出一个头作为低压绕组的出线的变压器。

变电站综合自动化系统的基本功能
变电站综合自动化系统是一种集成了多种自动化技术的系统，它的基本功能是实现对变电站的监控、控制、保护和管理。

下面我们来详细了解一下变电站综合自动化系统的基本功能。

1. 监控功能
变电站综合自动化系统可以实时监测变电站的各种参数，如电压、电流、功率、频率等，同时还可以监测变电站的设备状态，如开关、变压器、电容器等的运行状态。

通过监测这些参数和状态，系统可以及时发现异常情况，并进行报警和处理。

2. 控制功能
变电站综合自动化系统可以对变电站的各种设备进行控制，如开关、变压器、电容器等的开关控制、调节控制等。

通过控制这些设备，系统可以实现对电网的稳定运行和优化调节。

3. 保护功能
变电站综合自动化系统可以对变电站的各种设备进行保护，如对变压器、开关等进行过流、过压、欠压等保护。

通过保护这些设备，系统可以避免设备损坏和电网事故的发生。

4. 管理功能
变电站综合自动化系统可以对变电站的各种信息进行管理，如设备信息、运行信息、报警信息等。

通过管理这些信息，系统可以实现对变电站的全面管理和优化。

变电站综合自动化系统的基本功能是实现对变电站的监控、控制、保护和管理，通过这些功能，系统可以实现对电网的稳定运行和优化调节，避免设备损坏和电网事故的发生。

摘要：要提高变电站运行的可靠性及经济性,一个最基本的方法就是要提高变电站运行管理的自动化水平,实现变电站综合自动化。

所谓变电站综合自动化，就是广泛采用微机保护和微机远动技术，分别采集变电站的摹拟量、脉冲量、开关状态量及一些非电量信号，经过功能的重新组合，按照预定的程序和要求实现变电站监视、测量、协调和控制自动化的集合体和全过程，从而实现数据共享和资源共享，使变电站设计简捷、布局紧凑,使变电站的运行更加安全可靠。

本文主要介绍变电站综合自动化的概念、发展、结构、功能以及优缺点等方面的内容，并且结合实训时的内容介绍了 CSC2000 系统。

关键词：配网系统自动化；变电站综合自动化； CSC2000；变电站是电力系统中的一个重要环节 ,它的运行情况直接影响到电力系统的可靠、经济运行。

而一个变电站运行情况的优劣,在很大程度上取决于其二次设备的工作性能。

现有的变电站有三种运行形式 :一种是常规变电站;一种是部份实现微机管理、具有一定自动化水平的变电站；再有另一种就是全面微机化的综合自动化变电站。

在常规变电站中,其继电保护、中央信号系统、变送器、远动及故障录波装臵等所有二次设备都是采用传统的分立式设备，且站内配臵有大量控制、保护、计量用屏盘。

使设备设臵复杂、重复。

占地面积大, 日常维护管理工作繁重。

这种常规变电站的一个致命弱点是不具有自诊断能力，对二次系统本身的故障无法检测。

为了预防这种故障,需要频繁地定期进行各种试验和调试 ,而一旦浮现了所料未及的设备故障,便会给整个变电站的运行带来灾难性的后果。

所以变电站实现微机自动化是必然的选择。

变电站自动化是将变电站的二次设备(包括测量仪表、信号系统、继电保护、自动装臵和远动装臵等)经过功能的组合和优化设计。

利用先进的计算机技术、现代电子技术、通信技术和信号处理技术。

实现对全变电站的主要设备和输、配电路线的门动测量、监控和微机保护以及与调度控制中心通信等综合性的自动化功能。
