电梯型式试验流程

电梯型式试验工作指南目录前言 (1)一、总则 (2)二、型式试验程序与要求 (2)附件A ...................................................................... 错误!未定义书签。

附件B ...................................................................... 错误!未定义书签。

附件C ...................................................................... 错误!未定义书签。

附件D ...................................................................... 错误!未定义书签。

前言国家质量监督检验检疫总局颁布的TSG T7007-2016《电梯型式试验规则》从2016年5月1日起开始实施，该规则适用于型式试验机构以及涉及电梯制造的单位。

本规则明确了电梯型式试验的总体原则，程序和要求，电梯整机、部件及安全保护装置的型式试验内容、方法和要求等，为规范电梯型式试验工作，提高电梯型式试验工作质量提供了依据。

本指南电子版可在我院网站.cn下载。

修订编制人：佘昆。

地址：洲三山环岛西路邮政编码：518251联系电话：一、总则《电梯型式试验产品目录目录》（附件A）所列产品有下列情况之一的，必须进行型式试验：1、制造单位首次制造或者境外制造在境内首次投入使用的；2、产品主要参数超出适用范围的；3、产品型式试验要求中规定的产品配置发生变更的；4、出现其他影响产品安全性能，国家质量监督检验检疫总局(以下简称国家质检总局)提出型式试验要求的。

二、型式试验程序与要求1、型式试验场地a）整机应当在制造单位或者型式试验机构的试验井道（试验场地）内进行样机的型式试验。

附件1电梯型式试验规则适用产品目录2.进口各种型式电梯或部件的代码，使用本目录所属型式电梯或部件的代码。

—1—附件2影响型式试验结果的电梯配置与参数变更表—2—附件3电梯型式试验细则目录纳入《电梯型式试验规则适用产品目录》的各型式电梯、安全保护装置、主要部件实施型式试验的项目、内容、要求与方法，以及出具《型式试验报告》的内容和格式，必须按照下表所列由国家质检总局另行发布的相应型式试验细则的规定进行。

—3—附件4：型式试验合格证No. TX ××××－×××－××××××制造单位名称及地址：产品名称（设备型式）：型号规格：产品配置（见附件）型式试验报告编号：本证所阐述的结论覆盖以下型号规格产品（产品配置不变）：经型式试验，确认该产品符合《电梯型式试验规则》规定。

(公章)发证日期年月日（型式试验机构名称）注：1.本证是对所明确覆盖范围内设备型式的确认，仅对样机本身试验时的合格与否负责；—4—2.证书持有者有责任保证产品符合标准规定和保证产品与型式试验样机的一致性。

—5—附注：电梯型式试验合格证的标记和编号说明一、电梯型式试验合格证的标记和编号为：TX ××××－×××－××××××二、标记和编号说明1.“TX”为特种设备型式试验标记。

2.型式试验标记后面的4位“××××”为电梯及其安全保护装置、主要部件的设备代码，具体代码详见《电梯型式试验规则适用产品目录》。

3.设备代码后的3位“×××”为型式试验机构核准编号中的流水编号，用以表示各型式试验机构代码，具体分别为：国家电梯质量监督检验中心—003；上海交通大学电梯检测中心—026；深圳市特种设备质量安全检测所—023；广东省特种设备监测中心—031。

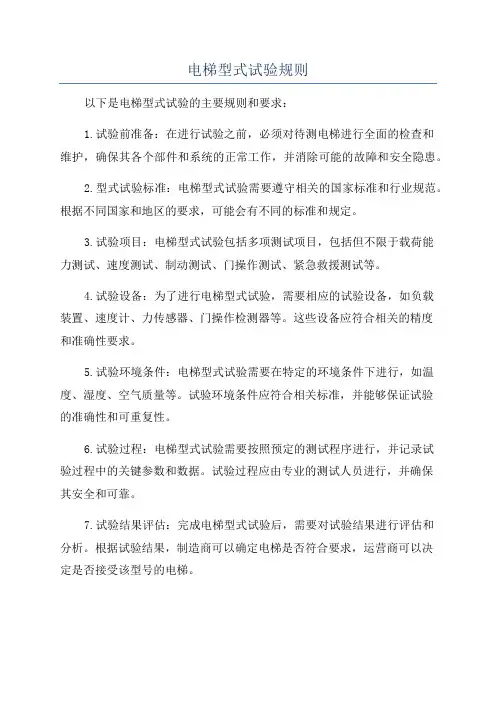

电梯型式试验规则以下是电梯型式试验的主要规则和要求：1.试验前准备：在进行试验之前，必须对待测电梯进行全面的检查和维护，确保其各个部件和系统的正常工作，并消除可能的故障和安全隐患。

2.型式试验标准：电梯型式试验需要遵守相关的国家标准和行业规范。

根据不同国家和地区的要求，可能会有不同的标准和规定。

3.试验项目：电梯型式试验包括多项测试项目，包括但不限于载荷能力测试、速度测试、制动测试、门操作测试、紧急救援测试等。

4.试验设备：为了进行电梯型式试验，需要相应的试验设备，如负载装置、速度计、力传感器、门操作检测器等。

这些设备应符合相关的精度和准确性要求。

5.试验环境条件：电梯型式试验需要在特定的环境条件下进行，如温度、湿度、空气质量等。

试验环境条件应符合相关标准，并能够保证试验的准确性和可重复性。

6.试验过程：电梯型式试验需要按照预定的测试程序进行，并记录试验过程中的关键参数和数据。

试验过程应由专业的测试人员进行，并确保其安全和可靠。

7.试验结果评估：完成电梯型式试验后，需要对试验结果进行评估和分析。

根据试验结果，制造商可以确定电梯是否符合要求，运营商可以决定是否接受该型号的电梯。

8.试验报告：完成电梯型式试验后，应编制相应的试验报告，其中包括试验目的、试验方法、试验过程、试验结果等内容。

试验报告应保存在归档中，以备将来参考。

9.监督和认证：电梯型式试验通常由相关的监管部门进行监督和认证。

监管部门会对电梯型式试验的规范性和有效性进行审查，并对试验结果进行评估和认可。

总之，电梯型式试验是确保电梯质量和安全性的重要环节。

通过遵守相关规则和要求，进行标准化的电梯型式试验，可以确保电梯的性能和可靠性，保障乘客的安全。

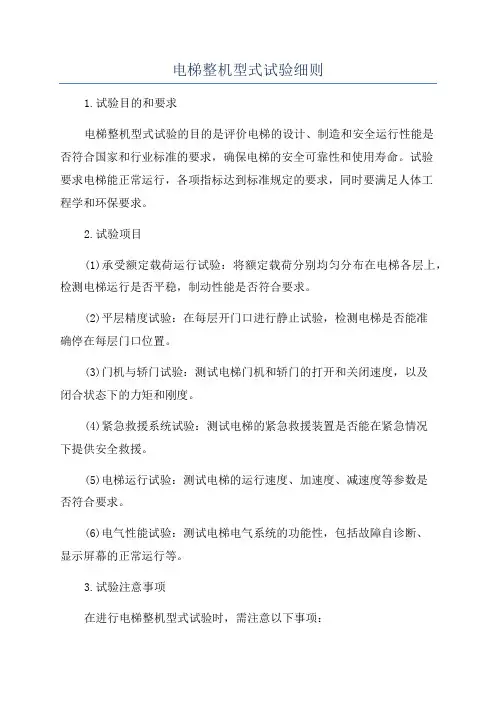

电梯整机型式试验细则1.试验目的和要求电梯整机型式试验的目的是评价电梯的设计、制造和安全运行性能是否符合国家和行业标准的要求，确保电梯的安全可靠性和使用寿命。

试验要求电梯能正常运行，各项指标达到标准规定的要求，同时要满足人体工程学和环保要求。

2.试验项目(1)承受额定载荷运行试验：将额定载荷分别均匀分布在电梯各层上，检测电梯运行是否平稳，制动性能是否符合要求。

(2)平层精度试验：在每层开门口进行静止试验，检测电梯是否能准确停在每层门口位置。

(3)门机与轿门试验：测试电梯门机和轿门的打开和关闭速度，以及闭合状态下的力矩和刚度。

(4)紧急救援系统试验：测试电梯的紧急救援装置是否能在紧急情况下提供安全救援。

(5)电梯运行试验：测试电梯的运行速度、加速度、减速度等参数是否符合要求。

(6)电气性能试验：测试电梯电气系统的功能性，包括故障自诊断、显示屏幕的正常运行等。

3.试验注意事项在进行电梯整机型式试验时，需注意以下事项：(1)试验过程应遵循安全操作规程，严格按照试验细则进行操作。

(2)在试验过程中，应有专人负责监控试验和记录试验数据，以保证试验过程的准确性。

(3)试验设备和仪器应符合国家标准，能够保证试验数据的可信度。

(4)在试验前应进行检查和试运行，确保电梯及相关设备的正常工作状态。

(5)试验期间如出现异常情况，应立即停止试验，并进行详细检查和修理，直到问题解决后方可继续试验。

(6)试验结束后，应进行试验结果的处理和分析，得出最终的试验结论。

4.试验报告和验收根据试验结果，编制电梯整机型式试验报告，包括试验方案、试验数据、试验结果和分析等内容。

试验报告应由专业技术人员编写，并经有关单位审核和验收，以确认电梯产品的质量和安全性能是否符合标准要求。

以上就是电梯整机型式试验的细则，通过进行综合性能的验证和测试，可以确保电梯产品的质量和安全性能，从而保障用户安全出行。

试验过程中需严格按照规定操作，确保试验数据的准确性和可信度，同时关注试验安全，及时处理试验中出现的异常情况。

特种设备型式试验工作流程一、啥是特种设备型式试验呢。

特种设备可是很特殊的哦，就像那些大型游乐设施、电梯、锅炉啥的。

型式试验就像是给这些特种设备来一场大检查，看看它们是不是符合规定的类型，是不是能安全地工作。

这可关系到咱们大家的生命安全呢，所以这个试验特别重要。

二、申请阶段。

1. 企业要准备好各种资料。

企业得先把特种设备的设计文件找齐喽，这就像是设备的出生证明一样，上面写着这个设备是咋设计出来的，有啥功能，有啥特殊的地方。

产品的质量合格证明也不能少呀，这就是告诉大家这个设备生产出来是合格的，就像我们考试及格了有个成绩单一样。

还有一些其他的相关技术资料，比如设备的操作手册啦，维护保养说明啦，这些东西都要准备得妥妥当当的。

2. 向试验机构提出申请。

企业找好资料后，就可以向有资质的型式试验机构提出申请啦。

这个机构就像是一个裁判，来判定这个特种设备到底合不合格。

企业要把准备好的资料都交给这个机构，而且要填写一些申请表，把设备的基本信息都写清楚，像设备的名称、型号、规格这些，可不能马虎哦。

三、受理阶段。

1. 试验机构审核资料。

试验机构收到企业的申请和资料后，就开始审核啦。

他们的工作人员会像检查作业一样，仔仔细细地查看每一份资料。

如果发现资料不全或者有问题，就会告诉企业，让企业补充或者修改。

这时候企业就得赶紧按照要求去做，不然这个试验就没法顺利进行下去啦。

2. 确定是否受理。

四、试验阶段。

1. 试验前的准备。

企业要把特种设备运到指定的试验地点，这个过程要小心谨慎，可不能把设备弄坏了。

就像我们带着宝贝去参加展览，得好好保护着。

试验机构的工作人员也没闲着，他们要准备好试验所需要的各种仪器设备，就像厨师要准备好做菜的工具一样。

2. 进行试验。

开始试验的时候，那可就像一场大考啦。

试验机构会按照相关的标准和规范，对特种设备进行各种测试。

比如说对电梯，可能会测试它的运行速度、安全制动功能这些；对锅炉就会测试它的压力承受能力、燃烧效率这些。

家用电梯型式试验细则附件MZ家用电梯型式试验细则MZ1 型式试验基本规定MZ1.1适用范围本细则适用于安装在住宅中或建筑物结构上，仅供单一家庭使用的曳引式、液压式、卷筒式、链轮式、齿轮齿条式和螺杆螺母式家用电梯。

MZ1.2样品规定型式试验申请单位应当向型式试验机构提供一台安装调试完毕、能够正常运行且已通过型式试验申请单位自检的家用电梯作为型式试验样梯。

MZ1.3型式试验所需技术文件和资料型式试验之前，型式试验申请单位需向型式试验机构提交的型式试验技术文件和资料见下表：MZ1.4覆盖说明和产品配置表MZ1.4.1覆盖说明见附件B《影响型式试验结果的电梯配置与参数变更表》。

MZ1.4.2 产品配置表MZ1.4.2.1 曳引和强制驱动式电梯MZ1.4.2.2 液压驱动式电梯MZ1.4.2.3 其它驱动式电梯MZ2 技术文件审查MZ2.1 规格参数MZ2.1.1 额定速度审查设计资料，确认家用电梯的额定速度不大于0.40m/s，对于无轿门家用电梯，额定速度宜不大于0.30m/s。

MZ2.1.2 行程审查土建设计资料，确认轿厢行程不超过12m。

MZ2.1.3 额定载重量审查计算书，确认额定载重量按净承载面积（不考虑扶手）上至少250 kg/m2来计算，确认额定载重量不超过400 kg。

MZ2.1.4 轿厢面积审查土建布置图及计算书，轿厢的净装载面积（扶手所占面积也应计算在内）不超过1.6 m2；MZ2.1.5 乘客数量审查资料，确认乘客数量符合“额定载重量/75”的计算结果（计算结果向下圆整到最近的整数）。

MZ2.2井道尺寸布置图、结构、强度和照明设计文件MZ2.2.1井道围封审查井道结构、尺寸布置图及土建设计说明文件，确认井道的封闭是否满足GB/T 21739—2008《家用电梯制造与安装规范》（以下简称GB/T 21739）§5.2.1和§5.2.2的要求。

MZ2.2.2井道壁的强度审查井道结构布置图及土建设计说明文件，确认井道壁的强度规定是否符合GB/T 21739§5.7.2的要求。

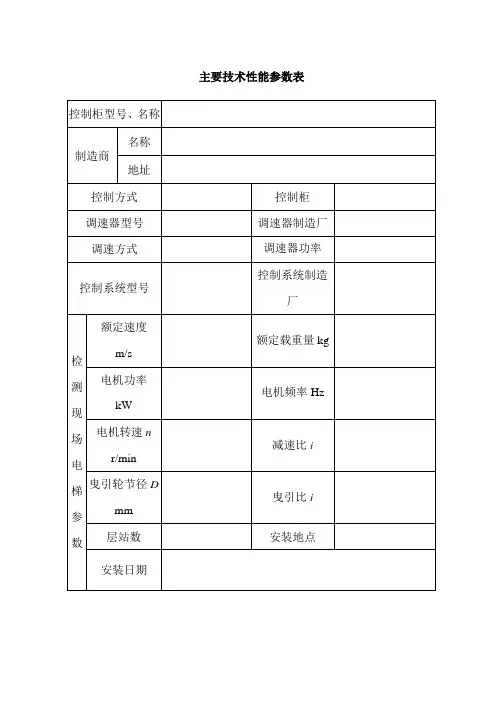

主要技术性能参数表
电梯控制柜型式试验内容、要求与方法
一、概述
⒈本文件适用于曳引驱动式或强制驱动式普通乘客电梯、载货电梯、观光电梯、病床电梯和汽车电梯控制柜的型式试验。

⒉如果申请方有控制柜试验台，型式试验应在试验台上进行。

对一些特殊型式的控制柜，如果试验台上不能完成试验，可以到安装好的首台样机上进行试验。

二、型式试验所需的技术文件和资料
在正式试验之前，型式试验申请单位应向型式试验机构提供下列技术资料和参数：
⒈申请方提供的基本信息
试验委托方（证书和报告持有者）的名称和地址；
控制柜制造商的名称、地址；
控制柜产品的名称和型号；
样机的安装地址（在首台样机上进行试验时）；
⒉控制柜的主要配置和参数
拖动调速方式；控制方式；
速度及位置信号反馈方式；通讯方式；
调速器（或变频器）的型号、规格；
调速器（或变频器）制造商的名称、地址；
控制器的型号、规格；
控制器制造商的名称、地址；
⒊控制柜的适用范围说明
适用的梯种；
适用电梯的最大额定速度和最大额定载荷；
特殊环境的适用情况。

⒋其它文件资料
电气原理图，电气接线图，电气元件代号说明；
控制功能表（含功能具体定义或说明）；
含有电子元件的安全电路型式试验合格证书；
主要电气元件合格证、说明书；
接触器、继电接触器、继电器的型式证明文件；
针对后面表中第8部分安全电路故障防护的说明；
针对后面表中第5部分电气故障防护的说明。

三、试验样品
装配调试好的控制柜及其随机附件一套。

四、型式试验内容、要求与方法
控制柜型式试验内容、要求与方法具体内容见下表。

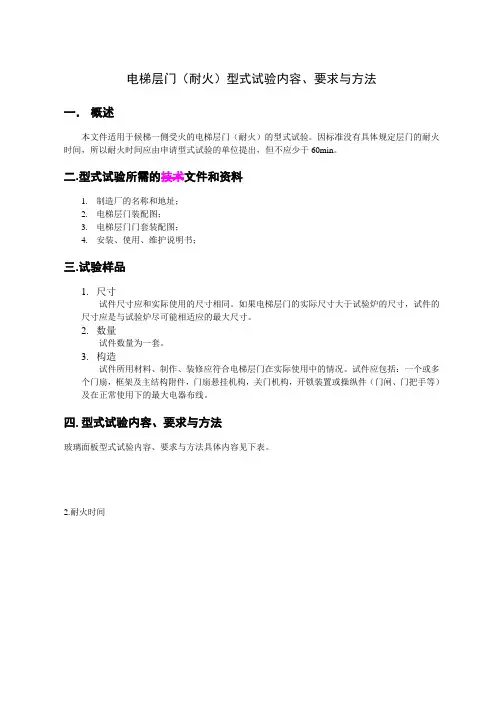

电梯层门（耐火）型式试验内容、要求与方法一．概述本文件适用于候梯一侧受火的电梯层门（耐火）的型式试验。

因标准没有具体规定层门的耐火时间，所以耐火时间应由申请型式试验的单位提出，但不应少于60min。

二.型式试验所需的技术文件和资料1.制造厂的名称和地址；2.电梯层门装配图；3.电梯层门门套装配图；4.安装、使用、维护说明书；三.试验样品1.尺寸试件尺寸应和实际使用的尺寸相同。

如果电梯层门的实际尺寸大于试验炉的尺寸，试件的尺寸应是与试验炉尽可能相适应的最大尺寸。

2.数量试件数量为一套。

3.构造试件所用材料、制作、装修应符合电梯层门在实际使用中的情况。

试件应包括：一个或多个门扇，框架及主结构附件，门扇悬挂机构，关门机构，开锁装置或操纵件（门闸、门把手等）及在正常使用下的最大电器布线。

四.型式试验内容、要求与方法玻璃面板型式试验内容、要求与方法具体内容见下表。

2.耐火时间d－层门开口宽度；h－层门开口净高；H－砖墙开口高度图1 天蓬的形状及安装示意图图3 天蓬上热电偶的构造附录A 缝隙测量仪附录B 距离为1m 处的辐射强度计算距离为1m 处的辐射强度按下列公式计算：Z W F aW ⨯⨯=1001 式中： W 1 － 距离1m 处的辐射强度，W/cm 2； a － 辐射测量仪器的吸收系数，％； W Z － 距离等于扇门的宽度或试件的高度处测得的辐射强度，W/cm 2；F －辐射测量的换算系数，按图A1确定。

图中，L 为试件进口的最小和最大尺寸之比，Z 为试件进口对角线长度（m ）。

图A1 辐射换算系数F 曲线图。

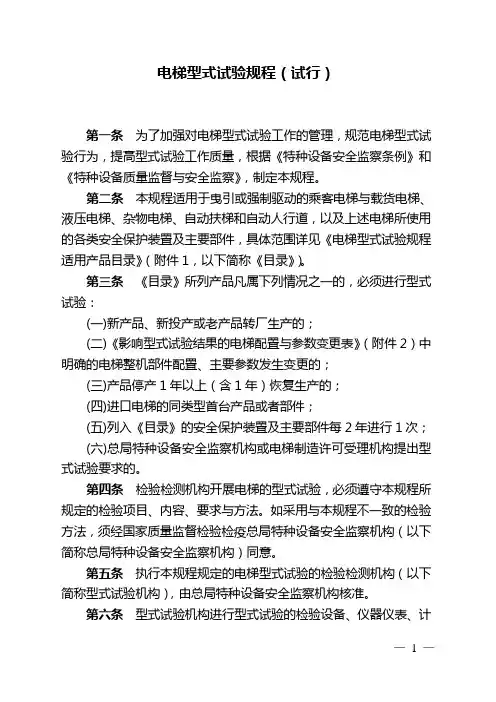

电梯型式试验规程（试行）第一条为了加强对电梯型式试验工作的管理，规范电梯型式试验行为，提高型式试验工作质量，根据《特种设备安全监察条例》和《特种设备质量监督与安全监察》，制定本规程。

第二条本规程适用于曳引或强制驱动的乘客电梯与载货电梯、液压电梯、杂物电梯、自动扶梯和自动人行道，以及上述电梯所使用的各类安全保护装置及主要部件，具体范围详见《电梯型式试验规程适用产品目录》（附件1，以下简称《目录》）。

第三条《目录》所列产品凡属下列情况之一的，必须进行型式试验：(一)新产品、新投产或老产品转厂生产的；(二)《影响型式试验结果的电梯配置与参数变更表》（附件2）中明确的电梯整机部件配置、主要参数发生变更的；(三)产品停产1年以上（含1年）恢复生产的；(四)进口电梯的同类型首台产品或者部件；(五)列入《目录》的安全保护装置及主要部件每2年进行1次；(六)总局特种设备安全监察机构或电梯制造许可受理机构提出型式试验要求的。

第四条检验检测机构开展电梯的型式试验，必须遵守本规程所规定的检验项目、内容、要求与方法。

如采用与本规程不一致的检验方法，须经国家质量监督检验检疫总局特种设备安全监察机构（以下简称总局特种设备安全监察机构）同意。

第五条执行本规程规定的电梯型式试验的检验检测机构（以下简称型式试验机构），由总局特种设备安全监察机构核准。

第六条型式试验机构进行型式试验的检验设备、仪器仪表、计量器具和检测工具属于法定计量检定范畴的，必须经检定合格，且在有效期内。

其测量精度应当满足以下要求：(一)质量、力、距离（长度）、时间和速度的测量精度为±1%；(二)加速度、减速度的测量精度为±2%；(三)电压、电流的测量精度为±5%；(四)温度的测量精度为±5℃；(五)流量的测量精度为±2.5%；(六)压力的测量精度为：1.压力不大于200Pa为±1%；2.压力大于200Pa为±5%。

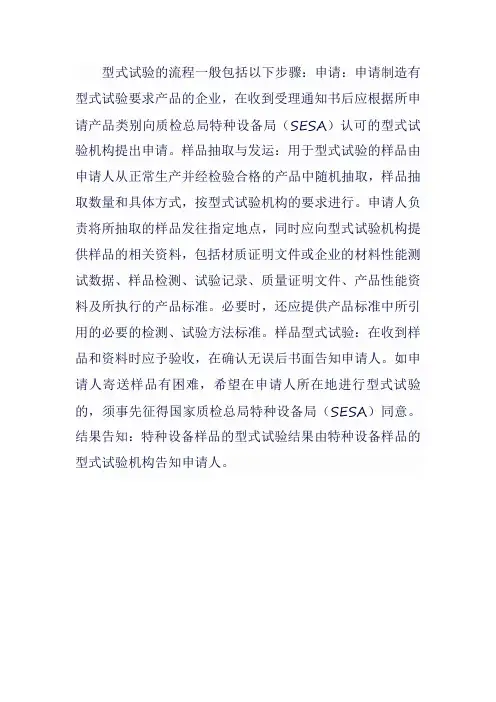

型式试验的流程一般包括以下步骤：申请：申请制造有型式试验要求产品的企业，在收到受理通知书后应根据所申请产品类别向质检总局特种设备局（SESA）认可的型式试验机构提出申请。

样品抽取与发运：用于型式试验的样品由申请人从正常生产并经检验合格的产品中随机抽取，样品抽取数量和具体方式，按型式试验机构的要求进行。

申请人负责将所抽取的样品发往指定地点，同时应向型式试验机构提供样品的相关资料，包括材质证明文件或企业的材料性能测试数据、样品检测、试验记录、质量证明文件、产品性能资料及所执行的产品标准。

必要时，还应提供产品标准中所引用的必要的检测、试验方法标准。

样品型式试验：在收到样品和资料时应予验收，在确认无误后书面告知申请人。

如申请人寄送样品有困难，希望在申请人所在地进行型式试验的，须事先征得国家质检总局特种设备局（SESA）同意。

结果告知：特种设备样品的型式试验结果由特种设备样品的型式试验机构告知申请人。

电梯门锁装置型式试验内容、要求和方法
一、概述
1、制造厂或其授权的代理人（申请单位）应填写型式试验申请书,并提交给经国家特种设备监督管理部门核准的型式试验机构。

2、试验样品的选送应由型式试验机构和申请单位商定。

3、申请单位可以派人参加型式试验。

4、型式试验必备的仪器设备：
a、机械/电气耐久试验装置;；
b、机械静态拉力试验装置；
c、冲击试验机；
d、交流、直流接通和分断试验装置；
e、交流耐压测试仪；
f、漏电起痕测试仪；
g、IP试具。

h、或采用能够达到与上述仪器设备同样功能的仪器设备。

5、申请单位需向型式试验机构提供说明下列内容的文件资料：
⑴、上一年度层门锁闭装置型式试验报告和型式试验证书,新
产品的型式试验除外;
⑵、层门锁电路的类别(交流或直流)及额定电压和额定电流;
⑶、层门锁的电气安全装置的防护等级。

如需满足特殊要求（防
水、防尘等机构），应详细说明。

⑷、层门锁或轿门锁装配详图，应列出并说明重要零件的名称、
材料类别和固定特性;
⑸、层门锁闭装置或轿门锁带操作说明的能够显示全部操作和
安全性能结构示意图;
⑹、层门锁闭装置使用维护说明书;
⑺、型式试验机构要求的其它补充资料。

6、申请单位需向型式试验机构提供下列试验样品：
a、提供一件层门锁或轿门锁的试验样品及试验所需的附件；
b、如进行交流和直流两种类型的试验，需提供两件层门锁试验样品.。

电梯型式试验规程（试行）第一条为了加强对电梯型式试验工作的管理，规范电梯型式试验行为，提高型式试验工作质量，根据《特种设备安全监察条例》和《特种设备质量监督与安全监察规定》，制定本规程。

第二条本规程适用于曳引或强制驱动的乘客电梯与载货电梯、液压电梯、杂物电梯、自动扶梯和自动人行道，以及上述电梯所使用的各类安全保护装置及主要部件，具体范围详见《电梯型式试验规程适用产品目录》（附件1，以下简称《目录》）。

第三条《目录》所列产品凡属下列情况之一的，必须进行型式试验：(一)新产品或老产品转厂生产的；(二)《影响型式试验结果的电梯配置与参数变更表》（附件2）中明确的电梯整机部件配置、主要参数发生变更的；(三)《目录》所列各种类型整机或各种型式部件停产1年以上（含1年）恢复生产的；(四)同型式进口电梯的首台产品或者部件；(五)列入《目录》的安全保护装置及主要部件每2年进行1次型式试验（取得电梯制造单位许可的企业制造的安全保护装置及主要部件每4年进行1次）；(六)国家质量监督检验检疫总局（以下简称国家质检总局）或电梯制造许可受理机构提出型式试验要求的。

第四条国家质检总局负责电梯型式试验的统一管理；地方各级质量技术监督行政部门负责电梯型式试验实施情况的监督检查；国家质检总局和地方各级质量技术监督行政部门的特种设备安全监察机构（以下简称安全监察机构）负责上述统一管理或监督检查的具体实施。

第五条检验检测机构开展电梯及其安全保护装置、主要部件的型式试验，必须遵守本规程规定，以及国家质检总局另行发布的各型式电梯及其安全保护装置、主要部件的型式试验细则（以下简称《型式试验细则》，《电梯型式试验细则目录》详见附件3）中规定的试验项目、内容、要求与方法。

如采用其它试验方法，须经国家质检总局安全监察机构同意。

型式特殊的电梯及其安全保护装置、主要部件的《型式试验细则》由国家质检总局另行组织制定。

进口各种型式的电梯及其安全保护装置、主要部件的型式试验，须按照本规程规定及相应的《型式试验细则》执行。

电梯型式试验规程电梯型式试验规程（（试行试行））为了加强对电梯型式试验工作的管理，规范电梯型式试验行为，提高型式试验工作质量，根据《特种设备安全监察条例》（中华人民共和国国务院令第373号）和《特种设备质量监督与安全监察规定》（原国家质量技术监督局令第13号），总局制定了《电梯型式试验规程（试行）》。

现印发给你们，请认真贯彻执行。

各地区及各相关单位贯彻本规程时，应当按照如下要求，确认以往相关型式试验的结果：一、原型式试验所执行标准与本规程实施时所执行标准不一致的，原型式试验所执行标准正在修订中且本规程规定内容与该标准要求差异较大的，原型式试验结果有有效期限规定且已经超过有效期的，一律重新进行型式试验；二、涉及首次申请《特种设备制造许可证》的型式试验，必须按照本规程规定进行型式试验，但申请制造许可期间，原型式试验结果在有效期限内的继续有效。

执行中如发现问题，请及时报总局锅炉压力容器安全监察局。

电梯型式试验规程电梯型式试验规程（（试行试行））第一条为了加强对电梯型式试验工作的管理，规范电梯型式试验行为，提高型式试验工作质量，根据《特种设备安全监察条例》和《特种设备质量监督与安全监察规定》，制定本规程。

第二条 本规程适用于曳引或强制驱动的乘客电梯与载货电梯、液压电梯、杂物电梯、自动扶梯和自动人行道，以及上述电梯所使用的各类安全保护装置及主要部件，具体范围详见《电梯型式试验规程适用产品目录》（附件1，以下简称《目录》）。

第三条 《目录》所列产品凡属下列情况之一的，必须进行型式试验： (一)新产品或老产品转厂生产的； (二)《影响型式试验结果的电梯配置与参数变更表》（附件2）中明确的电梯整机部件配置、主要参数发生变更的； (三)《目录》所列各种类型整机或各种型式部件停产1年以上（含1年）恢复生产的； (四)同型式进口电梯的首台产品或者部件； (五)列入《目录》的安全保护装置及主要部件每2年进行1次型式试验（取得电梯制造单位许可的企业制造的安全保护装置及主要部件每4年进行1次）； (六)国家质量监督检验检疫总局（以下简称国家质检总局）或电梯制造许可受理机构提出型式试验要求的。

1. 实验目的2. 实验背景3. 实验设备与材料4. 实验人员与分工5. 实验时间与地点二、实验原理1. 电梯型式试验基本概念2. 电梯型式试验标准及依据3. 电梯型式试验主要检测项目及方法三、实验设备与材料1. 电梯试验设备1.1 电梯试验塔1.2 电梯试验轿厢1.3 电梯试验钢丝绳1.4 电梯试验电气设备1.5 电梯试验安全装置2. 实验材料2.1 电梯安装图纸2.2 电梯产品说明书2.3 电梯试验报告模板四、实验步骤1. 实验准备1.1 试验设备检查与调试1.2 实验环境准备1.3 实验人员培训与分工2. 电梯安装与调试2.1 电梯安装2.2 电梯调试3. 电梯型式试验检测3.1 电梯轿厢运行试验3.2 电梯门机运行试验3.3 电梯安全装置试验3.4 电梯电气系统试验3.5 电梯噪声与振动试验3.6 电梯能效试验3.7 电梯可靠性试验4. 实验结果分析5. 实验报告编制五、实验结果与分析1. 电梯轿厢运行试验结果与分析2. 电梯门机运行试验结果与分析3. 电梯安全装置试验结果与分析4. 电梯电气系统试验结果与分析5. 电梯噪声与振动试验结果与分析6. 电梯能效试验结果与分析7. 电梯可靠性试验结果与分析六、实验结论1. 电梯轿厢运行试验结论2. 电梯门机运行试验结论3. 电梯安全装置试验结论4. 电梯电气系统试验结论5. 电梯噪声与振动试验结论6. 电梯能效试验结论7. 电梯可靠性试验结论七、实验总结1. 实验过程总结2. 实验结果总结3. 实验改进措施与建议4. 实验经验与体会八、附件1. 电梯试验设备清单2. 电梯安装图纸3. 电梯产品说明书4. 电梯试验报告模板5. 实验照片九、参考文献1. 《电梯型式试验规则》（TSG T7007-2016）2. 《电梯安全规范》（GB 7588-2003）3. 《电梯设计规范》（GB 50310-2002）4. 《电梯安装工程质量检验规范》（GB 50205-2002）5. 《电梯电气装置设计规范》（GB 50155-2000）6. 《电梯安全防护装置通用技术条件》（GB 7589-2003）注：本目录仅供参考，具体内容可根据实际情况进行调整。

附件1《电梯型式试验规则》（TSG T7007-2016）第1号修改单一、正文修改将“国家质量监督检验检疫总局”和“国家质检总局”分别修改为“国家市场监督管理总局”和“市场监管总局”。

二、附件A修改将“玻璃轿门”修改为“玻璃轿门和前置轿门”。

三、附件H修改在附件H中增加附录h，其内容如下：附录h斜行电梯型式试验要求h1 适用范围本附录适用于沿倾斜路径运行的曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯(以下统称“斜行电梯”)的型式试验。

h2 引用标准本规则H2（1）～（4）引用标准以及GB/T 35857—2018《斜行电梯制造与安装安全规范》。

h3 名词术语本附录h2引用标准和本规则H3规定的术语。

h4 主要参数和配置的适用原则h4.1 斜行电梯主要参数变化斜行电梯的主要参数变化符合下列之一时，应当重新进行型式试验：(1)见H4.1.1和H4.1.2；(2)倾斜角小于等于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角大于45°；(3)倾斜角大于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角小于等于45°；(4)多倾斜角度斜行电梯的倾斜角度改变。

h4.2 斜行电梯配置变化斜行电梯配置变化符合下列之一时，应当重新进行型式试验：(1)见H4.2（1）～（5）、（7）～（9）、（12）、（13）；(2)斜行电梯的轿门位置(侧置、前置)改变；(3)斜行电梯的轿厢与承载架（或悬挂架）的连接方式改变；(4)斜行电梯的曳引钢丝绳与运载装置的连接方式（一端、两端）改变；(5)斜行电梯的运载装置运行轨道、护轨、导轨、安全钳夹持部件总数量减少；(6)斜行电梯的限速器类型（钢丝绳驱动的限速器、非钢丝绳驱动的机械式限速器、可编程电子限速器）改变。

h4.3 适用参数范围及配置斜行电梯适用的参数范围和配置见表H-2(不含防爆和液压电梯相关项)和表h-1。

《电梯型式试验规则》附件a《电梯型式试验规则》附件a是关于电梯型式试验的具体规范和要求。

电梯作为一种重要的交通工具，在现代生活中扮演着重要的角色。

为了确保电梯的安全性和可靠性，电梯型式试验成为了必不可少的一环。

附件a详细规定了电梯型式试验的流程、要求和指导原则，下面将对其中的主要内容进行介绍。

附件a明确了电梯型式试验的目的和范围。

电梯型式试验的目的是为了验证电梯设计的合理性和符合相关标准的要求。

试验的范围包括电梯的结构、性能、安全保护装置、控制系统等方面。

附件a规定了电梯型式试验的基本要求。

电梯型式试验应按照国家标准进行，试验前应制定详细的试验计划，并由相关单位审核和批准。

试验过程中应严格按照试验计划和相关标准进行操作，确保试验的准确性和可靠性。

附件a还详细列出了电梯型式试验的具体内容。

试验包括静态试验、动态试验、安全保护装置试验、控制系统试验等多个环节。

静态试验主要是对电梯的静负荷能力进行测试，以验证电梯在额定负荷下的稳定性和强度。

动态试验则是对电梯的动负荷能力进行测试，以验证电梯在运行时的稳定性和安全性。

安全保护装置试验和控制系统试验则是对电梯的安全保护和控制功能进行测试，以确保电梯在各种异常情况下能够及时响应并采取相应的措施。

附件a还规定了电梯型式试验的操作要求和注意事项。

试验人员应具备相关的专业知识和技能，并按照试验计划和操作规程进行操作。

试验过程中应注意安全，确保试验人员和试验设备的安全。

同时，试验结果应进行记录和评估，以便后续的数据分析和结论提取。

附件a是对电梯型式试验进行规范和指导的重要文件。

通过严格按照附件a的要求进行电梯型式试验，可以确保电梯的设计和制造符合相关标准和要求，提高电梯的安全性和可靠性，保障人们的生命财产安全。

因此，在电梯行业中，附件a的内容应被广泛应用，成为电梯型式试验的必备依据。

同时，我们也要不断完善和更新附件a的内容，以适应电梯行业的发展和变化。
