《电梯型式试验规则》(TSG T7007-2016)第1号修改单

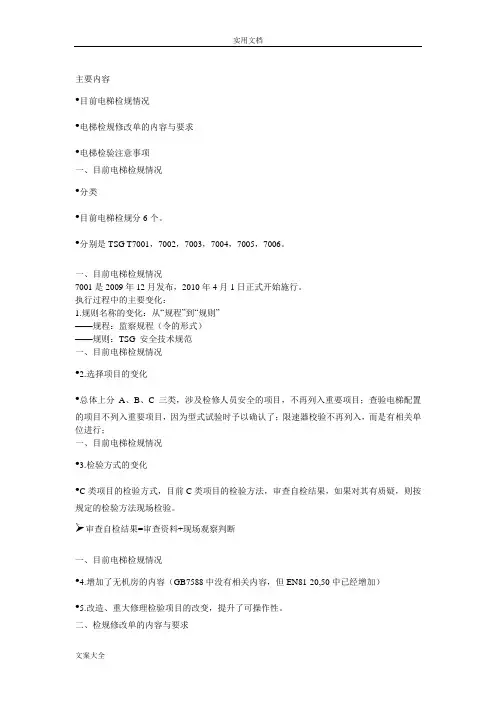

主要内容•目前电梯检规情况•电梯检规修改单的内容与要求•电梯检验注意事项一、目前电梯检规情况•分类•目前电梯检规分6个。

•分别是TSG T7001，7002，7003，7004，7005，7006。

一、目前电梯检规情况7001是2009年12月发布，2010年4月1日正式开始施行。

执行过程中的主要变化：1.规则名称的变化：从“规程”到“规则”——规程：监察规程（令的形式）——规则：TSG 安全技术规范一、目前电梯检规情况•2.选择项目的变化•总体上分A、B、C三类，涉及检修人员安全的项目，不再列入重要项目；查验电梯配置的项目不列入重要项目，因为型式试验时予以确认了；限速器校验不再列入，而是有相关单位进行；一、目前电梯检规情况•3.检验方式的变化•C类项目的检验方式，目前C类项目的检验方法，审查自检结果，如果对其有质疑，则按规定的检验方法现场检验。

➢审查自检结果=审查资料+现场观察判断一、目前电梯检规情况•4.增加了无机房的内容（GB7588中没有相关内容，但EN81-20,50中已经增加）•5.改造、重大修理检验项目的改变，提升了可操作性。

二、检规修改单的内容与要求3月1日正式开始执行。

•具体在以下几个方面：二、检规修改单的内容与要求TSG T7001•监督检验：80项，和原来一致。

•定期检验：54+2，增加2项目。

二、检规修改单的内容与要求TSG T7001•(一)TSG T7001•第五条修改为：“实施电梯安装、改造或者重大维修的施工单位(以下简称施工单位)应当在按照规定履行告知后、开始施工前(不包括设备开箱、现场勘测等准备工作)，向检验机构申请监督检验；电梯使用单位应当在电梯使用标志所标注的下次检验日期届满前1个月，向检验机构申请定期检验。

”二、检规修改单的内容与要求TSG T7001•原文•实施电梯安装、改造或者重大维修的施工单位(以下简称施工单位)应当在按照规定履行告知后、开始施工前(不包括设备开箱、现场勘测等准备工作)，向规定的检验机构申请监督检验；电梯使用单位应当在安全检验标志所标注的下次检验日期届满前1个月，向规定的检验机构申请定期检验。

附件1《电梯型式试验规则》（TSG T7007-2016）第1号修改单一、正文修改将“国家质量监督检验检疫总局”和“国家质检总局”分别修改为“国家市场监督管理总局”和“市场监管总局”。

二、附件A修改将“玻璃轿门”修改为“玻璃轿门和前置轿门”。

三、附件H修改在附件H中增加附录h，其内容如下：附录h斜行电梯型式试验要求h1 适用范围本附录适用于沿倾斜路径运行的曳引驱动乘客电梯、曳引驱动载货电梯、强制驱动载货电梯(以下统称“斜行电梯”)的型式试验。

h2 引用标准本规则H2（1）～（4）引用标准以及GB/T 35857—2018《斜行电梯制造与安装安全规范》。

h3 名词术语本附录h2引用标准和本规则H3规定的术语。

h4 主要参数和配置的适用原则h4.1 斜行电梯主要参数变化斜行电梯的主要参数变化符合下列之一时，应当重新进行型式试验：(1)见H4.1.1和H4.1.2；(2)倾斜角小于等于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角大于45°；(3)倾斜角大于45°的单一倾斜角度斜行电梯的倾斜角改变超过15°，或者改变后倾斜角小于等于45°；(4)多倾斜角度斜行电梯的倾斜角度改变。

h4.2 斜行电梯配置变化斜行电梯配置变化符合下列之一时，应当重新进行型式试验：(1)见H4.2（1）～（5）、（7）～（9）、（12）、（13）；(2)斜行电梯的轿门位置(侧置、前置)改变；(3)斜行电梯的轿厢与承载架（或悬挂架）的连接方式改变；(4)斜行电梯的曳引钢丝绳与运载装置的连接方式（一端、两端）改变；(5)斜行电梯的运载装置运行轨道、护轨、导轨、安全钳夹持部件总数量减少；(6)斜行电梯的限速器类型（钢丝绳驱动的限速器、非钢丝绳驱动的机械式限速器、可编程电子限速器）改变。

h4.3 适用参数范围及配置斜行电梯适用的参数范围和配置见表H-2(不含防爆和液压电梯相关项)和表h-1。

电梯型式试验规则(校稿)2016-07-01特种设备安全技术规范TSG T7007—2016前言2004年以来，根据国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)的有关要求，中国特种设备检测研究院(以下简称中国特检院)技术法规部组织有关专家开展了电梯型式试验规则及相关电梯整机、部件和安全保护装置型式试验细则的起草工作。

至2011年，基本形成了电梯型式试验规则及相关细则的草案。

根据安全监察工作思路调整以及将规则与细则合并等新要求，2011年6月，国家质检总局特种设备局向中国特检院下达了《电梯型式试验规则》起草任务书。

中国特检院接到任务后，组织有关专家成立起草组，并在上海市召开了首次工作会议。

之后，起草组召开了多次工作会议，于2014年9月形成征求意见稿。

2014年10月，国家质检总局以质检特函〔2014〕32号文征求基层、有关部门、单位和专家及公民的意见。

根据征求到的意见，起草组对征求意见稿进行了修改并形成送审稿。

2014年11月，送审稿提交国家质检总局特种设备安全技术委员会审议。

根据审议意见和典型事故案例，起草组又召开多次专题会议，对送审稿进行了修改，于2015年11月形成报批稿。

2016年6月6日，由国家质检总局批准颁布。

本规则明确了电梯型式试验的总体原则、程序和要求，电梯整机、部件及安全保护装置的型式试验内容、方法和要求等，为规范电梯型式试验工作，提高电梯型式试验工作质量提供了依据。

本规则主要起草单位和人员如下：国家电梯质量监督检验中心马培忠周春明上海交通大学电梯检测中心朱昌明张晓峰冯宏景深圳市特种设备安全检验研究院刘锡奎张怀继陈桂洲广东省特种设备检测研究院罗志群佘昆中国特种设备检测研究院李赵西子奥的斯电梯有限公司温爱民上海三菱电梯有限公司何新民日立电梯(中国)有限公司鲁国雄迅达(中国)电梯有限公司张晓松巨人通力电梯有限公司蒋灏东南电梯股份有限公司马凌云江苏省特种设备安全监督检验研究院苏州分院李宁上海市质量技术监督局彭力特种设备安全技术规范TSG T7007—2016此外，国家电梯质量监督检验中心王衡、李新龙、冯云、耿建，深圳市特种设备安全检验研究院刘东洋、邢箭、丘彬、李灌辉，广东省特种设备检测研究院张捷、李楚锋，浙江省特种设备检验研究院王学斌，中国特种设备检测研究院沈勇、鄂立军，辽宁省质量技术监督局杨跃存，华升富士达电梯有限公司陈路阳等同志参加了本规则的编写和研讨工作。

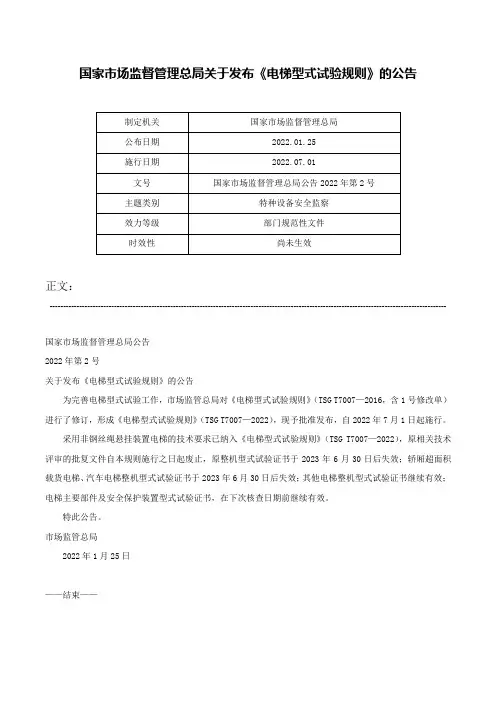

国家市场监督管理总局关于发布《电梯型式试验规则》的公告
正文：
----------------------------------------------------------------------------------------------------------------------------------------------------
国家市场监督管理总局公告
2022年第2号
关于发布《电梯型式试验规则》的公告
为完善电梯型式试验工作，市场监管总局对《电梯型式试验规则》（TSG T7007—2016，含1号修改单）进行了修订，形成《电梯型式试验规则》（TSG T7007—2022），现予批准发布，自2022年7月1日起施行。

采用非钢丝绳悬挂装置电梯的技术要求已纳入《电梯型式试验规则》（TSG T7007—2022），原相关技术评审的批复文件自本规则施行之日起废止，原整机型式试验证书于2023年6月30日后失效；轿厢超面积载货电梯、汽车电梯整机型式试验证书于2023年6月30日后失效；其他电梯整机型式试验证书继续有效；电梯主要部件及安全保护装置型式试验证书，在下次核查日期前继续有效。

特此公告。

市场监管总局
2022年1月25日
——结束——。

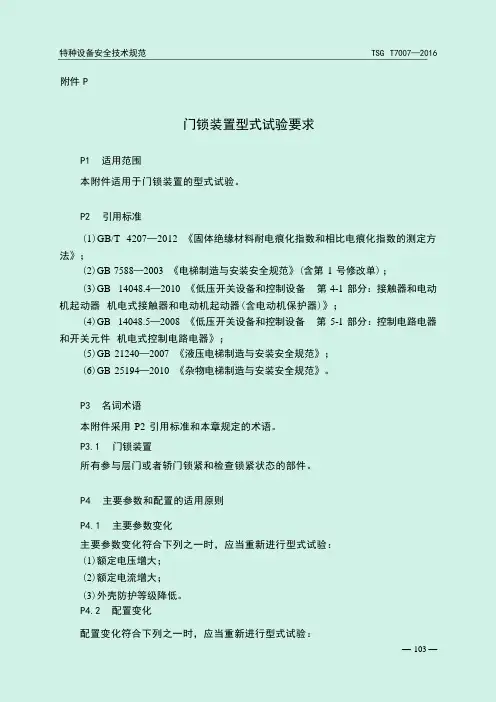

附件P门锁装置型式试验要求P1 适用范围本附件适用于门锁装置的型式试验。

P2 引用标准(1)GB/T 4207—2012 《固体绝缘材料耐电痕化指数和相比电痕化指数的测定方法》；(2)GB 7588—2003 《电梯制造与安装安全规范》(含第1 号修改单) ；(3)GB 14048.4—2010 《低压开关设备和控制设备第4-1 部分：接触器和电动机起动器机电式接触器和电动机起动器(含电动机保护器)》；(4)GB 14048.5—2008 《低压开关设备和控制设备第5-1 部分：控制电路电器和开关元件机电式控制电路电器》；(5)GB 21240—2007 《液压电梯制造与安装安全规范》；(6)GB 25194—2010 《杂物电梯制造与安装安全规范》。

P3 名词术语本附件采用P2 引用标准和本章规定的术语。

P3.1 门锁装置所有参与层门或者轿门锁紧和检查锁紧状态的部件。

P4 主要参数和配置的适用原则P4.1 主要参数变化主要参数变化符合下列之一时，应当重新进行型式试验：(1)额定电压增大；(2)额定电流增大；(3)外壳防护等级降低。

P4.2 配置变化配置变化符合下列之一时，应当重新进行型式试验：(1)结构型式(上勾式、下勾式等)改变；(2)锁紧方式改变；(3)电路类型改变；(4)防爆型式改变；(5)工作环境由室内型向室外型改变。

P4.3 适用范围门锁适用参数范围和配置见表P-1 。

表P-1 门锁适用参数范围和配置表额定电压V 额定电流 A 结构型式锁紧方式电路类型外壳防护等级防爆型式工作环境P5 技术资料要求与审查型式试验机构应当对申请单位按照本节要求提交的技术资料进行审查，确认是否符合本规则和相关标准的要求。

P5.1 合格证明及说明书(1)产品质量合格证明文件，包括合格证(含数据报告)、产品质量证明书等；(2)安装、调试、使用、维护说明书。

P5.2 主要结构参数技术资料(1)结构型式、锁紧方式、电气安全装置的电路类型、额定电压、额定电流、外壳防护等级；(2)轴承(如有)的型号规格。

TSG T7007—2016 特种设备安全技术规范附录g
型式试验证书编号方法和有关说明
g1 编号基本方法
特种设备型式试验证书编号，由型式试验标志、设备基本代码、型式试验机构核准证编号中的流水编号、型式试验年份和型式试验流水编号5部分组成，应当具有唯一性，型式试验标志与设备基本代码之间用一个空格隔开，其他部分之间不用空格，其编号方法如下：
TSX XXXX XXX XXXX XXXX
型式试验流水编号
型式试验年份
核准证编号中的流水编号
设备基本代码
型式试验标志
g2 编号含义
g2.1 型式试验标志
用“TSX”表示。

g2.2 设备基本代码
电梯及其安全保护装置、主要部件的设备基本代码用4位阿拉伯数字(拼音字母)表示，编写方法详见附件A《电梯型式试验产品目录》。

g2.3 核准证编号中的流水编号
型式试验机构核准证编号中的流水编号(核准顺序号)，用3位阿拉伯数字表示，也作为各型式试验机构代码一种表示。

g2.4 型式试验年份
型式试验年份代码，用公元纪年的4位阿拉伯数字表示。

g2.5 型式试验流水编号
型式试验流水编号，表示型式试验机构当年发出该品种产品型式试验证书的流水编号(顺序号)，用4位阿拉伯数字表示，从0001顺序编排。

— 20 —
特种设备安全技术规范 TSG T7007—2016
g3 申请单位说明
对境外制造单位，申请单位为其授权的中国境内代理机构；对境内制造单位，申请单位即为制造单位。

— 21 —。

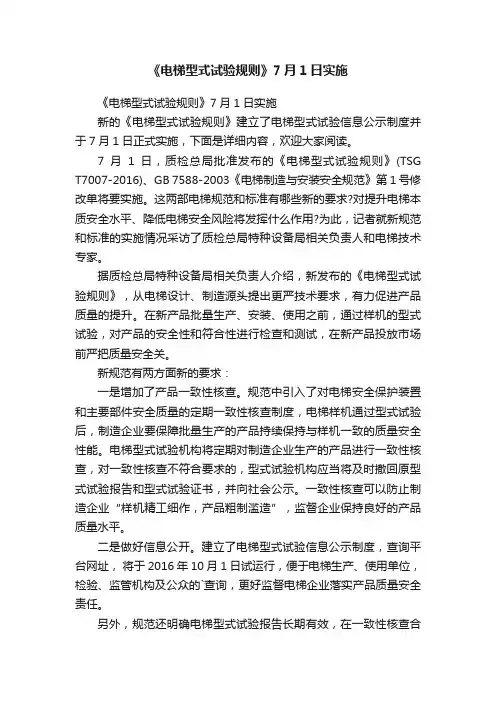

《电梯型式试验规则》7月1日实施《电梯型式试验规则》7月1日实施新的《电梯型式试验规则》建立了电梯型式试验信息公示制度并于7月1日正式实施，下面是详细内容，欢迎大家阅读。

7月1日，质检总局批准发布的《电梯型式试验规则》(TSG T7007-2016)、GB 7588-2003《电梯制造与安装安全规范》第1号修改单将要实施。

这两部电梯规范和标准有哪些新的要求?对提升电梯本质安全水平、降低电梯安全风险将发挥什么作用?为此，记者就新规范和标准的实施情况采访了质检总局特种设备局相关负责人和电梯技术专家。

据质检总局特种设备局相关负责人介绍，新发布的《电梯型式试验规则》，从电梯设计、制造源头提出更严技术要求，有力促进产品质量的提升。

在新产品批量生产、安装、使用之前，通过样机的型式试验，对产品的安全性和符合性进行检查和测试，在新产品投放市场前严把质量安全关。

新规范有两方面新的要求：一是增加了产品一致性核查。

规范中引入了对电梯安全保护装置和主要部件安全质量的定期一致性核查制度，电梯样机通过型式试验后，制造企业要保障批量生产的产品持续保持与样机一致的质量安全性能。

电梯型式试验机构将定期对制造企业生产的产品进行一致性核查，对一致性核查不符合要求的，型式试验机构应当将及时撤回原型式试验报告和型式试验证书，并向社会公示。

一致性核查可以防止制造企业“样机精工细作，产品粗制滥造”，监督企业保持良好的产品质量水平。

二是做好信息公开。

建立了电梯型式试验信息公示制度，查询平台网址，将于2016年10月1日试运行，便于电梯生产、使用单位，检验、监管机构及公众的`查询，更好监督电梯企业落实产品质量安全责任。

另外，规范还明确电梯型式试验报告长期有效，在一致性核查合格情况下，不需周期性进行型式试验，减轻了制造企业负担。

相关技术专家接受采访时表示，这次发布实施的《电梯型式试验规则》、《电梯制造与安装安全规范》第1号修改单，一方面借鉴吸收欧盟、美国等国际先进标准的技术要求，另一方面分析研究我国近年来电梯典型事故案例，增加了以前没有的一些规定，技术要求更加严格，其中比较突出的有：一是提高了层门强度要求。

电梯型式试验规则(校稿)2016-07-01特种设备安全技术规范TSG T7007—2016前言2004年以来，根据国家质量监督检验检疫总局(以下简称国家质检总局)特种设备安全监察局(以下简称特种设备局)的有关要求，中国特种设备检测研究院(以下简称中国特检院)技术法规部组织有关专家开展了电梯型式试验规则及相关电梯整机、部件和安全保护装置型式试验细则的起草工作。

至2011年，基本形成了电梯型式试验规则及相关细则的草案。

根据安全监察工作思路调整以及将规则与细则合并等新要求，2011年6月，国家质检总局特种设备局向中国特检院下达了《电梯型式试验规则》起草任务书。

中国特检院接到任务后，组织有关专家成立起草组，并在上海市召开了首次工作会议。

之后，起草组召开了多次工作会议，于2014年9月形成征求意见稿。

2014年10月，国家质检总局以质检特函〔2014〕32号文征求基层、有关部门、单位和专家及公民的意见。

根据征求到的意见，起草组对征求意见稿进行了修改并形成送审稿。

2014年11月，送审稿提交国家质检总局特种设备安全技术委员会审议。

根据审议意见和典型事故案例，起草组又召开多次专题会议，对送审稿进行了修改，于2015年11月形成报批稿。

2016年6月6日，由国家质检总局批准颁布。

本规则明确了电梯型式试验的总体原则、程序和要求，电梯整机、部件及安全保护装置的型式试验内容、方法和要求等，为规范电梯型式试验工作，提高电梯型式试验工作质量提供了依据。

本规则主要起草单位和人员如下：国家电梯质量监督检验中心马培忠周春明上海交通大学电梯检测中心朱昌明张晓峰冯宏景深圳市特种设备安全检验研究院刘锡奎张怀继陈桂洲广东省特种设备检测研究院罗志群佘昆中国特种设备检测研究院李赵西子奥的斯电梯有限公司温爱民上海三菱电梯有限公司何新民日立电梯(中国)有限公司鲁国雄迅达(中国)电梯有限公司张晓松巨人通力电梯有限公司蒋灏东南电梯股份有限公司马凌云江苏省特种设备安全监督检验研究院苏州分院李宁上海市质量技术监督局彭力特种设备安全技术规范TSG T7007—2016此外，国家电梯质量监督检验中心王衡、李新龙、冯云、耿建，深圳市特种设备安全检验研究院刘东洋、邢箭、丘彬、李灌辉，广东省特种设备检测研究院张捷、李楚锋，浙江省特种设备检验研究院王学斌，中国特种设备检测研究院沈勇、鄂立军，辽宁省质量技术监督局杨跃存，华升富士达电梯有限公司陈路阳等同志参加了本规则的编写和研讨工作。

附件R含有电子元件的安全电路和可编程电子安全相关系统型式试验要求R1 适用范围本附件适用于曳引与强制驱动电梯、液压驱动电梯、其它类型电梯、自动扶梯和自动人行道电气安全装置(功能)的含有电子元件的安全电路(以下简称“安全电路”)和可编程电子安全相关系统(以下简称“可编程系统”)的型式试验。

R2 引用标准(1)GB 7588—2003《电梯制造与安装安全规范》(含第1号修改单)；(2)GB 16899—2011《自动扶梯和自动人行道的制造与安装安全规范》；(3)GB/T 20438.1—2006《电气/电子/可编程电子安全相关系统的功能安全第1部分：一般要求》；(4)GB/T 20438.3—2006《电气/电子/可编程电子安全相关系统的功能安全第3部分：软件要求》；(5)GB/T 20438.4—2006《电气/电子/可编程电子安全相关系统的功能安全第4部分：定义和缩略语》；(6)GB/T 20438.7—2006《电气/电子/可编程电子安全相关系统的功能安全第7部分：技术和措施概述》；(7)GB 21240—2007《液压电梯制造与安装安全规范》；(8)GB/T 24808—2009《电磁兼容电梯、自动扶梯和自动人行道的产品系列标准抗扰度》；(9)GB 28526—2012《机械电气安全安全相关电气、电子可编程电子控制系统的功能安全》。

R3 名词术语本附件采用R2引用标准和本章规定的术语。

R3.1 可编程电子安全相关系统用于安全应用的，基于可编程电子装置的用于控制、防护、监测的系统，包括系统中所有元素(如电源、传感器和其他输入装置，数据高速公路和其他通信途径，以及执行器和其他输出装置)。

用于曳引与强制驱动电梯、液压驱动电梯、其它类型电梯的可编程电子安全相关系统简称PESSRAL。

用于自动扶梯和自动人行道的可编程电子安全相关系统简称PESSRAE。

R4 主要参数和配置的适用原则R4.1 主要参数和配置变化安全电路和可编程系统的型式试验无适用要求。
